MANUALE UTENTE H170A-X1/3.1 ASROCK

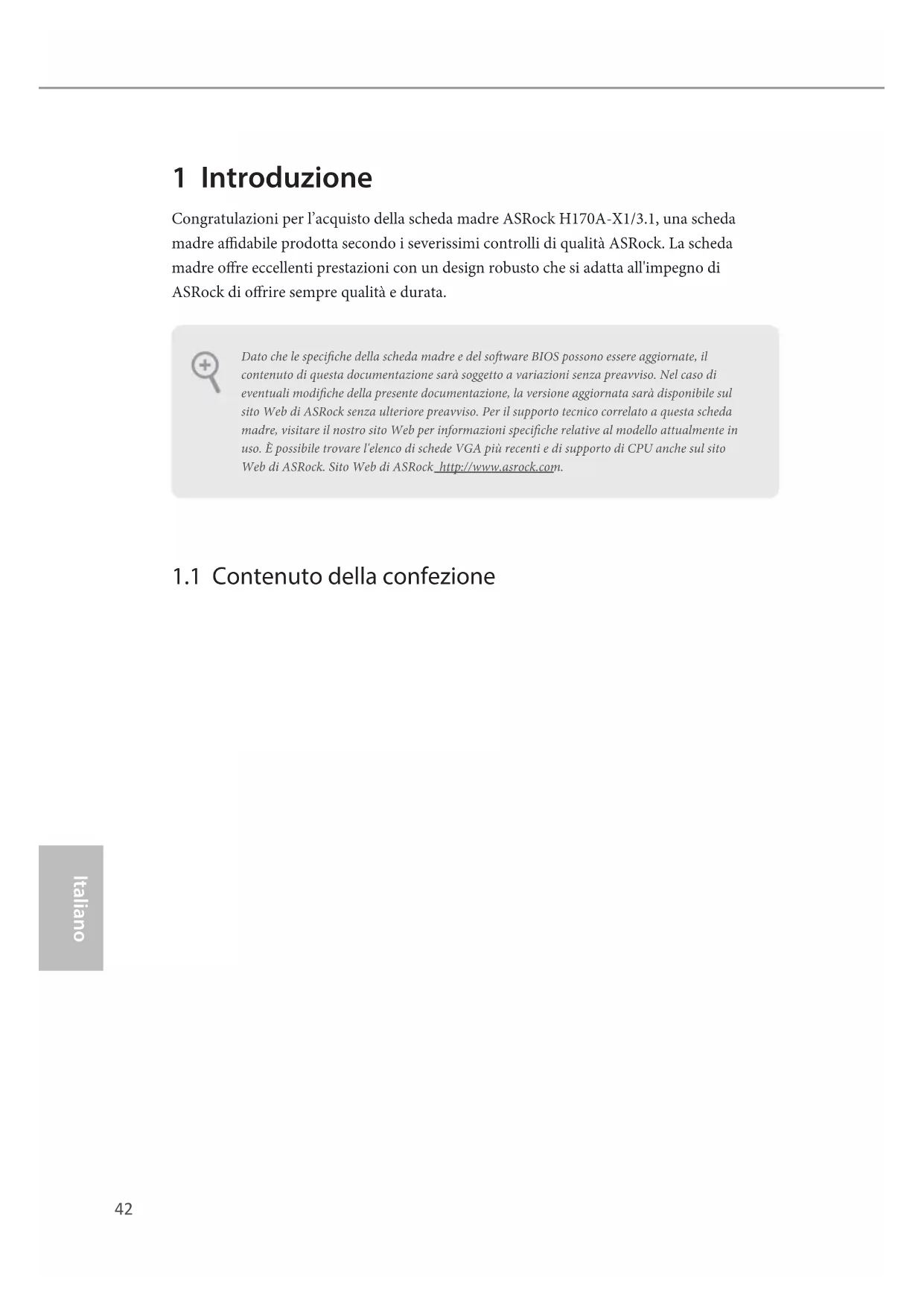

Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock H170A-X1/3.1, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

• Scheda madre ASRock H170A-X1/3.1 (Form Factor ATX)

• Guida all'installazione rapida di ASRock H170A-X1/3.1

• CD di supporto di ASRock H170A-X1/3.1

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.43 Italiano H170A-X1/3.1

• Fattore di forma ATX

• Design condensatore solido CPU

• Supporto di moduli di memoria ECC UDIMM (funzionamento in modalità non-ECC)

• Capacità max. della memoria di sistema: 64GB

• Supporto di XMP (Extreme Memory Prole) Intel® 2.0

• Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espan- sione

• 2 x Alloggi PCI Express 3.0 x16 (PCIE2:Modalità x16; PCIE4:modalità x4)*

• Supporto di SSD NVMe come disco d’avvio

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporto accelerazione codec multimediale: HEVC, VP8, VP9

• Supporto di HDCP con le porte DVI-D

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D44 Italiano Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

• Supporto audio Blu-ray Premium

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• 1 x porta tastiera PS/2

• 1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM1142) (Supporto protezione ESD (protezione ASRock Full Spike))

• 1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM1142) (Supporto protezione ESD (protezione ASRock Full Spike))

• 6 x Porte USB 3.0 (Intel® H170) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

• Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazi- one

• 1 x Connettore LED alimentazione e altoparlante

• 1 x connettore alimentazione ATX 24 pin

• 1 x Connettore alimentazione 12V 8-pin

• 1 x connettore audio pannello frontale

• 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue

• Eventi di riattivazione conformi a ACPI 5.0

• Supporto di SMBIOS 2.7

• Regolazione variabile tensione CPU, GT_CPU, DRAM, VPPM,

• Tachimetro ventola CPU/telaio

• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

• Ventola CPU/telaio con controllo di varie velocità

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 134 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazioni

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)46 Italiano Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com47 Italiano H170A-X1/3.1

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 8) CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOSpredenito48 Italiano

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 13) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.49 Italiano H170A-X1/3.1 Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 11) Collegare i LED alimen- tazione e l’altoparlante a questo connettore. Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 12) (SATA3_1: vedere pag. 1, n. 14) (SATA3_2: vedere pag.1, n. 9) (SATA3_3: vedere pag. 1, n. 15) (SATA3_4: vedere pag. 1, n. 17) (SATA3_5: vedere pag.1, n. 16) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB2_3 a 9 pin) (vedere pag. 1, n. 18) (USB4_5 a 9 pin) (vedere pag. 1, n. 19) Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 6) Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di un collettore. Ciascun header USB 3.0 può supportare due porte.

IntA_P_D+IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+ Vbus IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+IntA_P_SSRX- Vbus IntA_P_SSRX-50 Italiano Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 21) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 7) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 10) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 8) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'ali- mentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”. GND

Italiano H170A-X1/3.1 Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 20) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta- forma.
