KULLANIM KILAVUZU H170A-X1/3.1 ASROCK

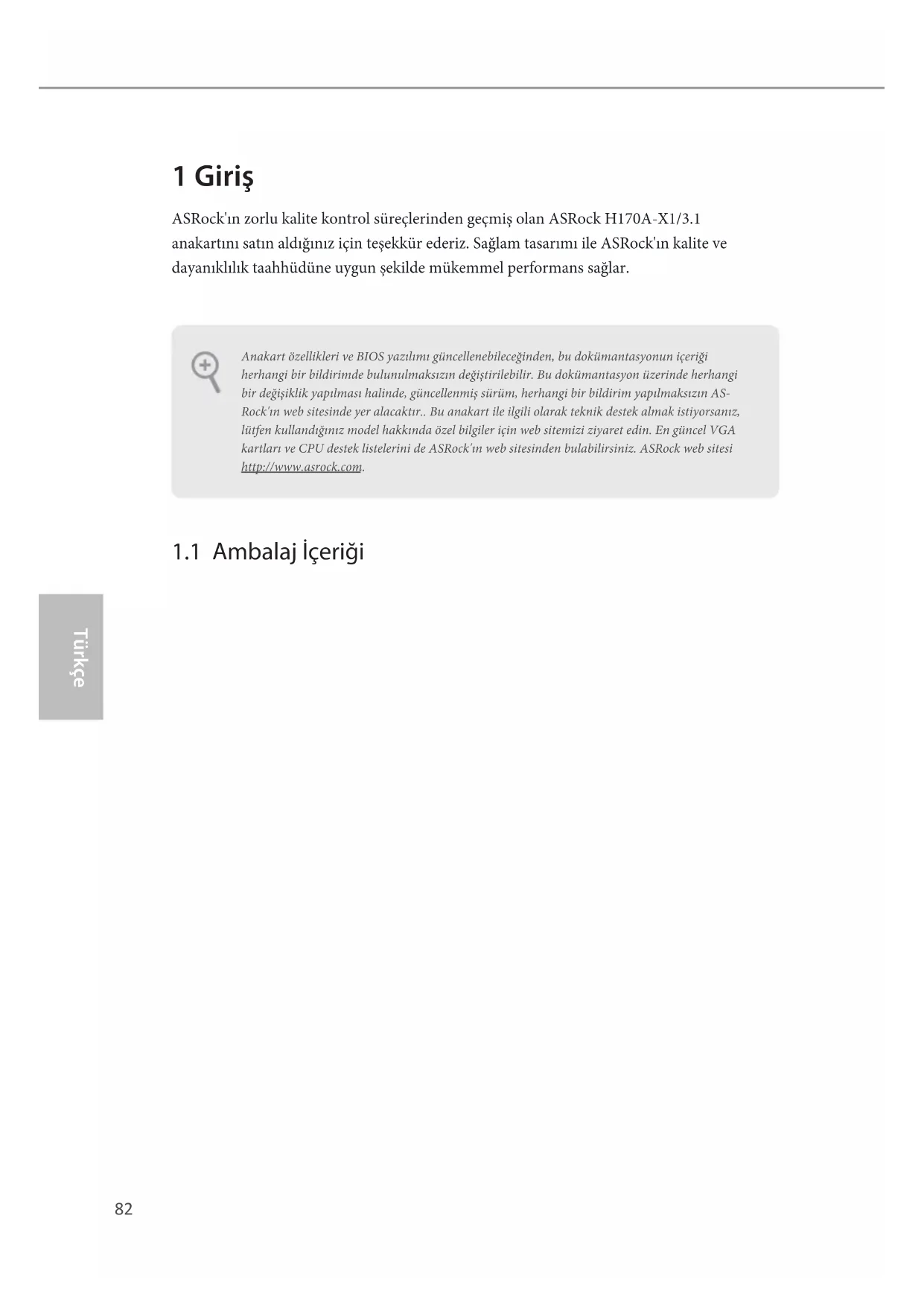

LA D 3 +3 V LA D 0+3VS B GN D FR A M ESM B _CLK_MAIN82 Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H170A-X1/3.1 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock H170A-X1/3.1 Anakartı (ATX Form Faktörü)

• ASRock H170A-X1/3.1 Hızlı Kurulum Kılavuzu

• ASRock H170A-X1/3.1 Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.83 Türkçe H170A-X1/3.1

• Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

• 5 Güç Saası tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

• Intel® Küçük İşletme Avantaj 4.0 özelliğini destekler Bellek

• Çi Kanallı DDR4 Bellek Teknolojisi

• 4 x DDR4 DIMM Yuvası

• DDR4 2133 ECC olmayan, arabelleksiz bellek

• ECC UDIMM bellek modüllerini destekler (ECC dışı modda çalıştırma)

• Maksimum sistem belleği kapasitesi: 64GB

• Intel® Üstün Bellek Proli (XMP) 2.0 destekler

• DIMM Yuvalarında 15μ Altın Temas Genişletme Yuvası

• 2 x PCI Express 3.0 x16 yuva (PCIE2:x16 modu; PCIE4:x4 modu)*

• Önyükleme diskleri olarak NVMe SSD destekler

desteğine sahiptir Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

• Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

• DVI-D Bağlantı Noktalarıyla HDCP destekler

• DVI-D Bağlantı noktasıyla Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler84 Türkçe Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni) *7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

• Üstün Blu-ray Ses desteği

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler Arka Panel I/O

• 1 x PS/2 Fare Bağlantı Noktası

• 1 x PS/2 Klavye Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 1 x USB 3.1 Tip A Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.1 Tip C Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 6 x USB 3.0 Bağlantı Noktası (Intel® H170) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• 1 x Güç LED’i ve Hoparlör Bağlantısı

• 1 x İşlemci Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• 2 x Kasa Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı

• 1 x Ön Panel Ses Bağlayıcısı

• 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koru- ması))

• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koru- ması)) BIOS Özelliği

• Çok dilli GUI desteği ile AMI UEFI Legal BIOS

• ACPI 5.0 Uyumlu uyandırma olayları

• CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA Gerilimi Çoklu Ayarlama Donanım Monitörü

• CPU/Kasa sıcaklığı tespiti

• CPU/Kasa Fanı Devirölçer

• CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

• CPU/Kasa Fanı çoklu hız kontrolü

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 134. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)86 Türkçe Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com87 Türkçe H170A-X1/3.1

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRMOS1) (bkz. sf.1, No. 8) CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan88 Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 13) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.89 Türkçe H170A-X1/3.1 Güç LED’i ve Hoparlör Bağlantısı (7-pin SPK_PLED1) (bkz. sf.1, No. 11) Lütfen kasa güç LED’ini ve kasa hoparlörünü bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_0: bkz. sf.1, No. 12) (SATA3_1: bkz. sf.1, No. 14) (SATA3_2: bkz. sf.1, No. 9) (SATA3_3: bkz. sf.1, No. 15) (SATA3_4: bkz. sf.1, No. 17) (SATA3_5: bkz. sf.1, No. 16) Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. USB 2.0 Bağlantıları (9-pin USB2_3) (bkz. sf.1, No. 18) (9-pin USB4_5) (bkz. sf.1, No. 19) Bu anakartta iki başlık vardır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. USB 3.0 Bağlantı (19-pin USB3_4_5) (bkz. sf.1, No. 6) Bu anakart üzerinde, G/Ç paneli üzerindeki altı USB

3.0 bağlantı noktasının

yanı sıra bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

IntA_P_D+IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+ Vbus IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+IntA_P_SSRX- Vbus IntA_P_SSRX-90 Türkçe Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 21) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 7) (4-pin CHA_FAN2) (bkz sf.1, No. 10) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 2) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 8) Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın. GND

Türkçe H170A-X1/3.1 ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 20) Bu bağlayıcı, anahtarlar, dijital sertikalar, parolalar ve veril- eri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırıl- ması, dijital kimliklerin korun- ması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
