РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H170A-X1/3.1 ASROCK

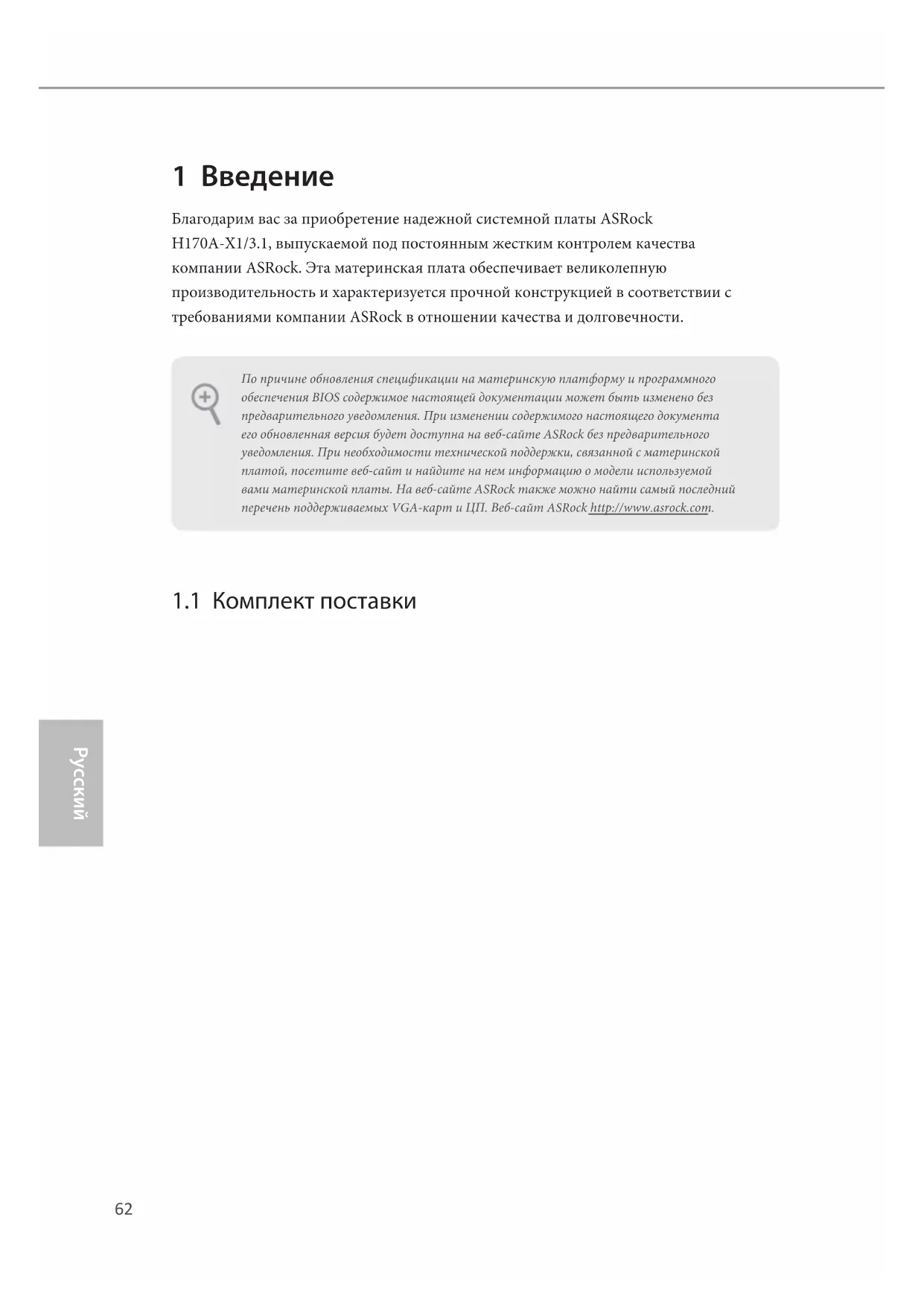

1 Введение Благодарим вас за приобретение надежной системной платы ASRock H170A-X1/3.1, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Системная плата ASRock H170A-X1/3.1 (форм-фактор ATX)

• Краткое руководство по установке платы ASRock H170A-X1/3.1

• Компакт-диск с ПО для платы ASRock H170A-X1/3.1

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.63

• Схема на основе твердотельных конденсаторов

• Поддержка процессоров 6-

поколения Intel® Core

• Поддержка технологии Intel® Turbo Boost 2.0

• Поддержка Intel® Small Business Advantage 4.0

• Двухканальная память DDR4

• 4 x гнезда DDR4 DIMM

• Поддержка модулей небуферизованной памяти DDR4 2133 без ECC

• Поддерживаются модули памяти UDIMM с ECC (работают в режиме без ECC)

• Максимальный объем системной памяти: 64 Гб

• Поддержка Intel® Extreme Memory Prole (XMP) 2.0

• Гнезда DIMM с золочеными контактами 15мк

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

• 3 x PCI Express 3.0 x1 разъем (Flexible PCIe)

• Поддержка AMD Quad CrossFireX

• Поддержка выходных сигналов Intel® HD Graphics Built- in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка ускоренных медиа кодеков: HEVC, VP8, VP964

• Поддержка функции защиты HDCP через порты DVI-D

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

• Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Protection)

• Конденсаторы для аудиосистем ELNA LAN

• Поддержка Wake-On-LAN

• Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Порты ввода-

• 1 x порт PS/2 для мыши

• 1 x PS/2 для клавиатуры

• 1 x Порт USB 3.1 тип А (10 гбит/с) (ASMedia ASM1142) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x Порт USB 3.1 тип С (10 гбит/с) (ASMedia ASM1142) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 6 x Порты USB 3.0 (Intel® H170) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)

• Разъемы HD Audio: Линейный вход / передние динамики

• 6 x Разъемы SATA3 со скоростью обмена данными 6,0 ГБ/с, поддержка технологий RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 и Intel Smart Response Technology), NCQ, AHCI и "горячего" подключения65

• 1 x колодка светодиодного индикатора питания и динамика корпуса

• 1 x Разъем для вентилятора охлаждения процессора (4-контактный) ("Умный" регулятор скорости вентилятора)

• 2 x Разъемы для вентилятора корпуса (4-контактный) ("Умный" регулятор скорости вентилятора)

• 1 х разъем питания АТХ (24-контактный)

• 1 x 8-контактный разъем питания 12 В

• 1 x аудиоразъем на передней панели

• 2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) Параметры BIOS

• AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

• Совместимость с функцией энергопотребления в стандарте ACPI 5.0

• Поддерживается SMBIOS 2.7.

• Регулировка напряжений ЦП, GT_CPU, DRAM,

• Датчик температуры процессора/корпуса

• Тахометр вентилятора процессора/корпуса

• Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

• Управление скоростью вращения вентилятора охлаждения процессора/корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore66

• Microso® Windows® 10 64-разрядная /

8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная

• Для установки ОС Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 134.

• Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com67

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRMOS1) (См. стр. 1, № 8) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. Сброс настроек CMOSпо умолчанию68

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 13)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. GND

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.69

H170A-X1/3.1 Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (См. стр. 1, № 11) Предназначена для подключения светодиодного индикатора питания и динамика корпуса. Разъемы Serial ATA3 (SATA3_0: См. стр. 1, № 12) (SATA3_1: См. стр. 1, № 14) (SATA3_2: см. стр.1, № 9) (SATA3_3: См. стр. 1, № 15) (SATA3_4: См. стр. 1, № 17) (SATA3_5: см. стр.1, № 16)

разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Колодки USB 2.0 (9-контактная, USB2_3) (См. стр. 1, № 18) (9-контактная, USB4_5) (См. стр. 1, № 19) На системной плате размещены две колодки. Каждая колодка USB 2.0 может поддерживать два

Колодка USB 3.0 (19-контактная, USB3_4_5) (См. стр. 1, № 6) Кроме шести портов USB 3.0 на панели ввода- вывода на системной плате также имеется одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 21) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Разъемы вентиляторов

(4-контактный, CHA_FAN1) (См. стр. 1, № 7) (4-контактный, CHA_FAN2) (См. стр. 1, № 10) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъемы вентиляторов

(4-контактный, CPU_ FAN1) (См. стр. 1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. J_SENSE OUT2_L

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи). GND

H170A-X1/3.1 Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 8) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 20) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность
