MANUAL DE UTILIZADOR AC 3100 RVKT TAURUS

FUNZIONAMENTO DI RISCALDAMENTO*

Egregio cliente, Obrigado por ter adquirido um produto da marca Taurus Alpatec. A sua tecnologia, design e funcionalidade, aliados às mais rigorosas normas de qualidade, garantir- lhe-ão uma total satisfação durante muito tempo. Leia com atenção este manual antes de instalar e utilizar o seu ar condicionado móvel. Guarde este manual de instruções para uma eventual garantia do produto e para consultas futuras. ADVERTÊNCIA - Utilize apenas os meios de aceleração do processo de descongelação e de limpeza recomendados pelo fabricante e não outros. - O aparelho deve ser armaze- nado numa divisão onde não existam fontes de ignição em funcionamento contínuo (por exemplo: chamas vivas, um aparelho a gás em funciona- mento ou um aquecedor elétri- co em funcionamento). - Não perfurar nem queimar. - Tenha em conta que os gases de refrigeração podem ser ino- doros. - O dispositivo deve ser insta- lado, operado e armazenado numa divisão com área de piso superior a 7,7 m

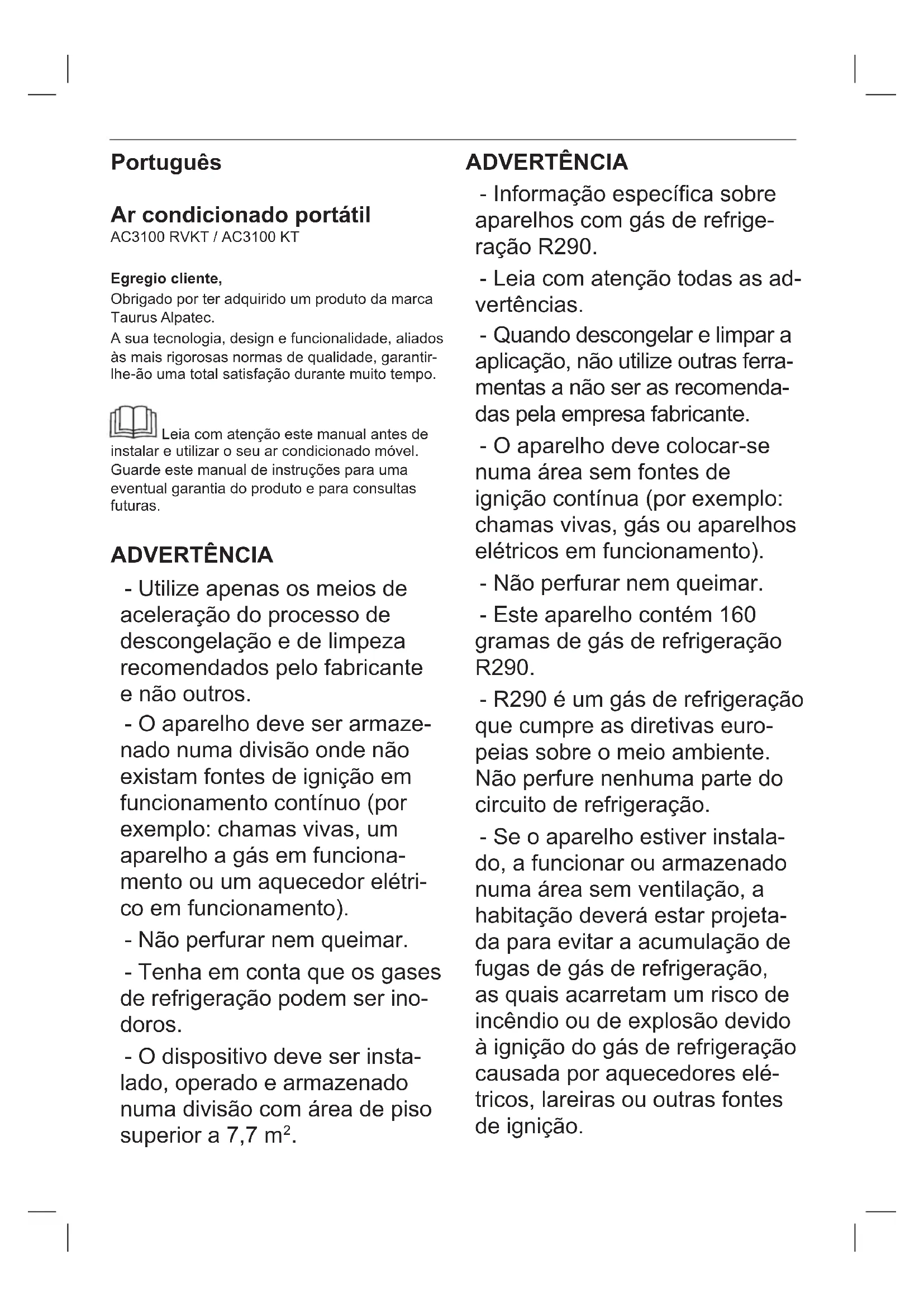

ADVERTÊNCIA - Informação especíca sobre aparelhos com gás de refrige- ração R290. - Leia com atenção todas as ad- vertências. - Quando descongelar e limpar a aplicação, não utilize outras ferra- mentas a não ser as recomenda- das pela empresa fabricante. - O aparelho deve colocar-se numa área sem fontes de ignição contínua (por exemplo: chamas vivas, gás ou aparelhos elétricos em funcionamento). - Não perfurar nem queimar. - Este aparelho contém 160 gramas de gás de refrigeração R290. - R290 é um gás de refrigeração que cumpre as diretivas euro- peias sobre o meio ambiente. Não perfure nenhuma parte do circuito de refrigeração. - Se o aparelho estiver instala- do, a funcionar ou armazenado numa área sem ventilação, a habitação deverá estar projeta- da para evitar a acumulação de fugas de gás de refrigeração, as quais acarretam um risco de incêndio ou de explosão devido à ignição do gás de refrigeração causada por aquecedores elé- tricos, lareiras ou outras fontes de ignição.- O aparelho deve ser armaze- nado de maneira a evitar falhas mecânicas. - Quem operar ou trabalhar no circuito de refrigeração deverá possuir uma certicação emitida por uma organização acredita- da que garanta a competência no manejo de gases de refrige- ração, feita de acordo com uma avaliação especíca reconheci- da pelas associações do setor. - As reparações devem realizar- se com base nas recomen- dações da empresa fabricante. A manutenção e as reparações que requeiram a assistência de outro tipo de técnicos quali- cados devem realizar-se sob a supervisão de um técnico espe- cializado em gases de refrige- ração inamáveis.

- Este aparelho pode ser utilizado por pessoas não familiarizadas com a sua utilização, pessoas incapacitadas ou crianças a partir dos 8 anos, desde que o façam sob supervisão ou ten- ham recebido formação sobre a utilização segura do aparelho e compreendam os perigos que este acarreta. - Este aparelho não é um brin- quedo. As crianças devem ser vigiadas para garantir que não brincam com o aparelho. - Não permitir que as crianças efetuem a limpeza e manu- tenção sem supervisão. - Instale o aparelho conforme as normas nacionais de cablagem. - Deixe um espaço de 30 cm en- tre o aparelho e as paredes ou outros obstáculos. Não cubra nem obstrua os lados do apa- relho. Deixe um espaço mínimo de 30 cm em redor do aparelho. - O aparelho necessita de venti- lação adequada para funcionar corretamente. - O fusível utilizado no aparelho é do tipo: AC2A, cujas caracte- rísticas são: 250V. - Se a ligação à corrente elétri- ca estiver danicada, deve ser substituída. Leve o aparelho a um Serviço de Assistência Técnica autorizado. Não tente desmontar ou reparar o aparel- ho, já que pode ser perigoso. - Antes de ligar o aparelho à corrente, verique se a voltagem indicada nas características coin- cide com a voltagem da rede elétrica. - Ligue o aparelho a uma tomada elétrica com ligação a terra e que suporte 16 amperes. - A cha do aparelho deve coincidir com a tomada de corrente elétrica. Nunca modique a cha. Não use adaptadores de cha. - Não force o cabo elétrico. Nunca utilize o cabo de alimentação para levantar, transportar ou desligar o aparelho da corrente. - Não enrole o cabo no aparelho. - Verique se o cabo elétrico não está trilhado ou dobrado. - Evite que o cabo elétrico entre em contacto com as superfícies quentes do aparelho.- Verique o estado do cabo de elétrico. Os cabos danicados ou entrelaçados aumentam o risco de choque elétrico. - Como medida de protecção adicional na instalação eléctrica que alimenta o aparelho, é recomendável dispor de um dispositivo de corrente diferencial que não exceda os 30 mA. Consulte um técnico de instalação. - Não toque na cha de ligação com as mãos molhadas. - Não utilize o aparelho se tiver o cabo elétrico ou a cha danicados. - Se algum dos elementos que envolvem o aparelho se partir, desligue imediatamente o aparelho da corrente para evitar a possibilidade de sofrer um choque elétrico. - Não utilize o aparelho se este caiu e se existi- rem sinais visíveis de danos ou de fuga. - Utilize o aparelho numa zona bem ventilada. - Deverá haver uma ventilação adequada da divisão, se onde o aparelho estiver instalado forem utilizados simultaneamente outros aparel- hos a gás ou com outro tipo de combustível. - Não coloque o aparelho num local onde possa car exposto à luz solar directa. - Coloque o aparelho sobre uma superfície plana e estável, apta a suportar temperaturas elevadas, longe de outras fontes de calor e de possíveis salpicos de água. - Não utilize nem guarde o aparelho ao ar livre. - Não exponha o aparelho à chuva ou a con- dições de humidade. A água que entrar no aparelho aumentará o risco de choque elétrico. - ADVERTÊNCIA: Não utilizar o aparelho perto da água. - Não force o cabo elétrico. Nunca utilize o cabo de alimentação para levantar, transportar ou desligar o aparelho da corrente. Manter o apa- relho longe de fontes de calor e de arestas. UTILIZAÇÃO E CUIDADOS: - Antes de cada utilização, desenrolar completa- mente o cabo de alimentação do aparelho. - Não utilize o aparelho se o dispositivo de ligar/ desligar não funcionar. Não remova os pés do aparelho. Não mova o aparelho enquanto estiver em funcionamento. - Utilize as pegas para agarrar ou transportar o aparelho. - Não inverta nem desloque o aparelho enquanto estiver a ser utilizado ou ligado à corrente. - Desligue o aparelho da rede quando não estiver a ser utilizado e antes de iniciar qualquer ope- ração de limpeza. - Este aparelho foi concebido ex- clusivamente para uso domésti- co, não para uso prossional ou industrial. - Guarde este aparelho fora do alcance de crianças e/ou de pessoas que apresentem ca- pacidades físicas, sensoriais ou mentais reduzi- das, ou falta de experiência e conhecimento. - Não exponha o aparelho a temperaturas extre- mas. Mantenha e guarde o aparelho num local seco, sem pó e afastado da luz solar. Nunca deixe o aparelho ligado e sem vigilância. Além disso, poupará energia e prolongará a vida do aparelho. - Qualquer utilização inadequada ou em desacor- do com as instruções de utilização pode ser perigosa e anula a garantia e a responsabilida- de do fabricante. SERVIÇO - Certique-se de que o aparelho só é reparado por pessoal especializado e que apenas peças sobresselentes ou acessórios originais são utilizados para substituir peças / acessórios existentes. - Qualquer uso impróprio, ou em desacordo com as instruções de uso, pode ser perigoso, anulando a garantia do fabricante e a respon- sabilidade DESCRIÇÃO A Ligar / Desligar B Temperatura / Tempo + C Temperatura / Tempo – D Modo de frio / desumidicador/ ventilador / Aquecer* E Potência F Temporizador G Visor (*) Apenas disponïvel no modelo AC3100RVKT INDICADORES a Depósito de água cheio b Potência 1 c Potência 2 d Temporizador e Modo de frio f Modo de desumidicador: g Ventilador h modo de calor* (*) Apenas disponïvel no modelo AC3100RVKT

1 Potência 2 + Temperatura / Tempo3 – Temperatura / Tempo 4 Modo 5 Temporizador 6 Ligar/Desligar INSTALAÇÃO - Retire todo material de embalagem do interior do aparelho. - Respeite as disposições legais referentes a distâncias de segurança entre outros elementos como tubagens, instalações elétricas, etc. - Assegure-se de que o aparelho está bem nive- lado em relação ao solo. - Não cubra nem obstrua nenhuma das aberturas do aparelho. - A cha deve estar situada num local de fácil acesso para se poder desligá-la em caso de emergência. MONTAGEM DO TUBO DE ESCAPE: - Estique o tubo e enroscar a extremidade ao conetor da saída do ar. - O comprimento do tubo de saída do ar depende das caraterísticas do aparelho. Não utilize tubos de saída do ar com outros tamanhos ou de ma- terial diferente, pois podem provocar danos.

UTILIZAÇÃO: - Desenrole completamente o cabo antes de o ligar à tomada. - Ligue o aparelho à corrente elétrica. - Oriente o aparelho para dirigir o uxo de ar na direção desejada. - Coloque o aparelho em funcionamento, acio- nando o botão de ligar/desligar (A). - Selecione o modo desejado (D). - Selecione a velocidade desejada (E). FUNÇÃO DE TEMPORIZADOR:

AJUSTE DO TEMPORIZADOR FUNCIONA-

MENTO: - Quando o ar condicionado está desligado, prima o botão “F” e selecione o tempo de funcionamento desejado através dos botões de ajuste da temperatura e do tempo. - O tempo de funcionamento que pode ser regu- lado vai até às 24 horas. - O tempo programado ou o tempo que ainda falta aparecerá no ecrã (G). AJUSTE DO TEMPORIZADOR DESLIGAMENTO: - Quando o ar condicionado está em funciona- mento, prima o botão “F” e selecione o tempo de desligamento desejado através dos botões de ajuste da temperatura e do tempo. - O tempo de desligamento que pode ser regula- do vai até às 24 horas. - O tempo programado ou o tempo que ainda falta aparecerá no ecrã (G). MODO DE FRIO: - Prima modo para selecionar (D) o modo de frio, o indicador de modo de frio irá acender (e). - Prima + ou para regular a temperatura num intervalo de 16~31ºC (61~88ºF). - Se premir + ou uma vez, a temperatura irá aumentar ou diminuir gradualmente. - Prima (E) para selecionar uma alta ou baixa velocidade do ventilador.

OPERAÇÃO DE AQUECIMENTO*

- Pressione o botão “D” até aparecer o ícone “h”. - Pressione o botão “TEMP +” ou “TEMP-” para selecionar a temperatura ambiente desejada (16 ºC - 31 ºC) - Pressione o botão “E” para selecionar a veloci- dade do vento. (*) Apenas disponïvel no modelo AC3100RVKT MODO DE VENTILADOR: - Prima modo (D) para selecionar o modo de ven- tilador, o indicador do modo de ventilador irá acender (g). - Prima (E) potência para aumentar ou diminuir a velocidade. MODO DE DESUMIDIFICADOR: - Prima modo (D) para selecionar o modo de desumidicador, o indicador do modo de desu- midicador irá acender (f). PROTEÇÃO DO COMPRESSOR: - O compressor começará a funcionar três minu- tos após premir ON (ligar) / reiniciar. PROTEÇÃO DO DEPÓSITO DE ÁGUA: - Quando o nível da água no tabuleiro inferior es- tiver abaixo do nível mínimo, o aparelho enviará um aviso automático. - Verta a água no aparelho de acordo com as indi- cações do capítulo “drenagem da água”. DRENAGEM DA ÁGUA: - Quando o interior do depósito do aparelho está cheio, o indicador acende-se.- O aparelho entra em modo standby (espera). - Abra a tampa para retirar a água, desligue o aparelho e torne a acendê-lo, o aparelho irá fun- cionar normalmente. - Este modelo possui uma função de evaporação automática no modo de frio, não realize drenagens contínuas para conseguir um maior efeito de frio. UMA VEZ CONCLUÍDA A UTILIZAÇÃO DO APARELHO: - Desligue o aparelho, acionando o botão (A) ligar / desligar - Desligue o aparelho da corrente elétrica. - Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza. - Limpe o aparelho e o cabo elétrico com um pano húmido e seque-os de seguida. NUNCA MERGULHE O APARELHO OU O CABO ELÉ- TRICO EM ÁGUA OU EM QUALQUER OUTRO LÍQUIDO. LIMPEZA - -Limpe o aparelho com um pano húmido com algumas gotas de detergente. Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho. - Não mergulhe o conetor em água ou em qual- quer outro líquido, nem o coloque debaixo da torneira. Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de for- ma irreversível a duração da vida do aparelho e conduzir a uma situação de perigo. LIMPEZA DO FILTRO DE AR: - Limpe os ltros de ar a cada 2 semanas. Se o ltro de ar estiver bloqueado com pó, a sua e- ciência diminuirá. - Lave os ltros de ar mergulhando-os cuidado- samente em água quente com um detergente neutro, enxagúe-os e deixe-os secar completa- mente num local à sombra. - Instale os ltros cuidadosamente após estarem - limpos.

PÓS MANUTENÇÃO PERIÓDICA

- Desligue o aparelho e retire a cha da tomada. - Separe o tubo de escape do ar e guarde-o cuidadosamente. - Ponha o aparelho num sítio seco. - Remova as pilhas do comando à distância e guarde-as cuidadosamente.

ANOMALIAS E REPARAÇÃO

- Em caso de avaria, leve o aparelho a um Serviço de Assistência Técnica autorizado. Não tente desmontar ou reparar o aparelho, já que tal acarreta perigos. - O pessoal envolvido em trabalhos no circuito de refrigeração deverá possuir uma certicação vá- lida e atual emitida por uma organização acre- ditada no setor, que autoriza a sua competência no manejo seguro de gases de refrigeração de acordo com uma avaliação especíca reconhe- cida pelo setor. - A manutenção deverá apenas ser feita segundo as recomendações do fabricante do equipa- mento. A manutenção e reparação que requei- ram a assistência de outros técnicos qualica- dos deverá apenas ser feita sob supervisão de um técnico especializado na utilização de gases de refrigeração inamáveis. - No caso de detetar algum problema, consulte a seguinte tabela:Anomalias Causas Soluções O aparelho não funciona Não há corrente. Indicador do depósito de água aceso Ligue o aparelho Verta a água do interior do recipiente Coloque o aparelho em funcionamen- to após ter efetuado a drenagem Aparentemente o apare- lho não funciona Janelas ou portas abertas O ltro está muito sujo A entrada ou a saída do ar está bloqueada A temperatura da divisão é inferior à selecionada. Abra as cortinas Feche as janelas Limpe ou mude o ltro de ar Limpe o depósito Mude a seleção da temperatura O aparelho faz demasia- do ruído O aparelho não está sobre uma superfície plana Coloque o aparelho numa superfície plana que suporte o seu peso O compressor não funciona A proteção contra o sobrea- quecimento está ativada Ligue o aparelho três minutos após a temperatura ter diminuído Códigos de deteção Signicado E0: Falha do sensor de temperatura E2/E4: Depósito de água cheio O aparelho contém um gás de refrigeração inamável PARA AS VERSÕES EU DO PRODUTO E/OU CASO APLICÁVEL NO SEU PAÍS:

ECOLOGIA E RECICLAGEM DO PRODUTO

- Os materiais que constituem a embalagem deste aparelho estão integrados num sistema de recolha, classicação e reciclagem. Se desejar eliminá-los, utilize os contentores de reciclagem colocados à disposição para cada tipo de material. - O produto está isento de concentrações de substâncias que podem ser consideradas noci- vas para o ambiente. Este símbolo signica que se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos autorizado para a recolha seletiva de Resíduos de Equipamentos Elétricos e Eletróni- cos (REEE). Este símbolo signica que o produto pode conter pilhas ou baterias no seu interior, as quais devem ser retiradas antes de se desfazer do produto. Lembre-se que as pilhas/baterias devem ser depositadas em contentores especiais autoriza- dos. E que nunca devem ser atiradas ao lume. Este aparelho cumpre a Diretiva 2014/35/CE de Baixa Tensão, a Diretiva 2014/30/UE de Com- patibilidade Eletromagnética a Diretiva 2011/65/ UE sobre restrições à utilização de determinadas substâncias perigosas em aparelhos elétricos e eletrónicos e a Diretiva 2009/125/CE sobre os requisitos de design ecológico aplicável aos produtos relacionados com a energia.Modelo AC3100RVKT AC3100KT Potência nominal de refrigeração (P rated para refrigeração) 3,0 kW Potência nominal de aquecimento (P rated para aquecimento)* 2,8 kW Potencia nominal utilizada para refrigeração (P EER ) 1,149 kW Potencia nominal utilizada para aquecimento (P COP )* 1,217 kW Fator de eciência energética nominal (EER

) 2,30 Consumo de eletricidade dos aparelhos de condução única/condução dupla

: 1,217 kWh/h Nível de potência acústica (L

RAÇÃO DE ELETRODOMÉSTI-

- Antes de se começarem os trabalhos em sistemas que contêm gases de refrigeração inamáveis, é necessário realizar um controlo de segurança para garantir que o risco de ig- nição é minimizado. Para reparar o sistema de refrigeração, devem ser tomadas as seguintes precauções antes de se realizarem quaisquer trabalhos no sistema.

PROCEDIMENTO DE TRABALHO

- O trabalho realizar-se-á sob um procedimen- to controlado a m de minimizar o risco da presença de gases ou vapores inamáveis enquanto se efetua o trabalho.

ÁREA GERAL DE TRABALHO

- O pessoal de manutenção e todas as outras pessoas que trabalharem no local irão receber instruções sobre a natureza do trabalho que vai ser efetuado. Deve-se evitar trabalhar em espaços connados. A área em redor do espaço de trabalho deve ser seccionada Certique-se de que as condições no interior da área foram asseguradas mediante o controlo do material inamável. COMPROVAÇÃO DA PRESENÇA DE GÁS DE REFRIGERAÇÃO - A área deve ser toda vericada com um detetor de gás apropriado, antes e durante o trabalho, para assegurar que o técnico toma conhecimento das atmosferas potencialmente inamáveis. Certique-se de que o equipamen- to de proteção contra fugas que se está a ser utilizado é adequado à utilização com gases de refrigeração inamáveis, nomeadamente, desembaciamento e selagem adequada ou intrinsecamente segura.

PRESENÇA DE EXTINTOR

- Sempre que se for realizar um trabalho a quente no equipamento de refrigeração, ou em qualquer outra peça associada, dever-se-á ter à mão equipamento apropriado para extinguir fogos. Tenha um extintor de pó seco ou CO2 adjacente à área de carga. AUSÊNCIA DE FONTES DE IGNIÇÃO - Quem for realizar um trabalho no sistema de refrigeração que implique expor qualquer tubagem que contenha ou tenha contido um gás de refrigeração inamável, não deverá utilizar nenhuma fonte de ignição sob pena de causar um incêndio ou uma explosão. Qualquer fonte de ignição, incluindo o tabagismo, deverá ser mantida sucientemente afastada do local durante a instalação, reparação e eliminação, uma vez que é possível que se liberte gás de refrigeração inamável para o espaço circun- dante. Antes de se iniciar o trabalho, a área em redor do equipamento deve ser inspecionada para se certicar de que não existem materiais inamáveis nem risco de ignição. Devem ser colocados letreiros com “Proibido Fumar”. ÁREA VENTILADA - Certique-se de que a área é aberta ou está su- cientemente ventilada antes de entrar no sis- tema ou de efetuar qualquer trabalho a quente. Deve ser mantido um certo grau de ventilação durante a realização do trabalho. A ventilação deverá dispersar em segurança qualquer gás de refrigeração que se tenha libertado e, de preferência, expulsá-lo para o exterior.

CONTROLO DO EQUIPAMENTO DE REFRIGE-

RAÇÃO - Quando se mudam componentes elétricos, estes deverão ser os adequados ao propósito e com a especicação correta. Deve-se sempre seguir as guias de manutenção e serviço do fabricante. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência. Deve-se comprovar o seguinte nas instalações que utilizam gases de refrige- ração inamáveis: o tamanho da carga está de acordo com o tamanho da divisão onde se instalam as peças que contêm gases de refrigeração; o equipamento de ventilação e as saídas funcionam corretamente e não estão obstruídos; se se utilizar um circuito de refrige- ração indireto, deve-se vericar a presença de gases de refrigeração no circuito secundário; a etiquetagem do equipamento continua visível e legível. As etiquetas e os símbolos que estão ilegíveis devem ser corrigidos; as tubagens ou os componentes da refrigeração devem estar instalados numa posição na qual é pouco pro- vável estarem expostos a qualquer substância que possa corroer os componentes que contém os gases de refrigeração, a menos que esses componentes sejam fabricados com materiaisintrinsecamente resistentes à corrosão ou este- jam protegidos de maneira adequada.

CONTROLO DOS DISPOSITIVOS ELÉTRICOS

- A reparação e a manutenção dos componentes eléctricos devem incluir controlos de segurança iniciais e procedimentos de inspeção dos com- ponentes. Se existir alguma falha que possa comprometer a segurança, então não se deverá conectar nenhuma fonte de alimentação elétrica ao circuito até que tenha sido solucionada. Se a falha não puder ser imediatamente corrigida, mas ao mesmo tempo é necessário continuar com a operação, deve-se então utilizar uma so- lução temporária adequada. Deve-se informar o proprietário do equipamento para que todas as partes sejam noticadas. - As vericações de segurança iniciais devem incluir: os condensadores devem estar desca- rregados: isto deve ser feito de maneira segura para evitar a possibilidade de ocorrência de faíscas; não devem haver nenhum cabo nem nenhum componente elétrico ativo exposto durante a carga, recuperação ou purga do siste- ma; deve haver continuidade na ligação à terra.

REPARAÇÃO DE COMPONENTES SELADOS

- Durante as reparações dos componentes selados, todas as ligações elétricas devem ser desconectadas do equipamento em que se está a operar antes de se retirar as coberturas seladas, etc. Se for absolutamente necessário efetuar um fornecimento eléctrico ao equipa- mento durante o serviço, então deverá existir um equipamento de deteção de fugas em funcionamento permanente colocado no ponto mais crítico para advertir sobre uma situação potencialmente perigosa. - Dever-se-á prestar especial atenção ao seguinte para garantir que, nos trabalhos em componentes elétricos, a cobertura não seja modicada de forma que o nível de proteção seja afetado. Isto inclui danos nos cabos, um número excessivo de conexões, terminais que não seguem as especicações de origem, da- nos nas juntas, ajuste incorreto das caixas, etc. Certique-se de que o aparelho está montado de forma segura. Certique-se de que as juntas ou os materiais de selagem não estão degra- dados de tal maneira que já não sirvam para prevenir a entrada de ar inamável. As peças sobressalentes devem estar de acordo com as instruções do fabricante. - NOTA O uso de selante de silício pode inibir a ecácia de alguns tipos de equipamentos de deteção de fugas. Os componentes intrinseca- mente seguros não necessitam de ser isolados antes de se trabalhar neles.

REPARAÇÃO DE COMPONENTES INTRINSE-

CAMENTE SEGUROS - Não aplique cargas indutivas ou de capaci- tância permanentes ao circuito sem primeiro certicar-se de que estas não excedem a volta- gem e a corrente permitidas para o equipamen- to em questão. - Os componentes intrinsecamente seguros são os únicos tipos em que se pode trabal- har enquanto na presença de uma atmosfera inamável. O aparelho de teste deve possuir a qualicação correta. Os componentes devem apenas ser substituídos com as peças especi- cadas pelo fabricante. Outros tipos de peças poderão provocar a ignição do gás de refrige- ração no ar devido a fuga. CABLAGEM - Verique que a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibrações, pontas aadas ou qualquer outro efeito ambiental adverso. A vericação também deve ter em conta os efeitos do envelhecimento e da vibração contínua de fontes como com- pressores ou ventiladores. DETEÇÃO DE GASES DE REFRIGERAÇÃO INFLAMÁVEIS. - Sob nenhuma circunstância se devem utilizar fontes de ignição potenciais na busca e/ou de- teção de fugas de gases de refrigeração. Nunca utilizar tochas de halogénio (ou qualquer outro detetor que utilize uma chama aberta). MÉTODOS DE DETEÇÃO DE FUGAS - Os seguintes métodos de deteção de fugas são considerados aceitáveis para os sistemas que contêm gases de refrigeração inamáveis. Devem-se usar detetores eletrónicos de fugas para detectar gases de refrigeração inamáveis, mas a sensibilidade do equipamento pode não ser a adequada ou pode requerer uma recalibração. (O equipamento de deteção deve ser calibrado numa área sem gases de refrige- ração). Certique-se de que o detetor não se torna numa potencial fonte de ignição e que é adequado para o gás de refrigeração utilizado. O equipamento de deteção de fugas deve ser ajustado a uma percentagem do LFL do gás de refrigeração e calibrado com o gás de refrige- ração utilizado e deve-se também conrmar apercentagem apropriada do gás (máxima 25%). Os uídos de deteção de fugas são adequa- dos para utilização com a maioria dos gases de refrigeração, mas deve-se evitar o uso de detergentes que contenham cloro, já que o cloro pode reagir com o gás de refrigeração e corroer os tubos de cobre. Se se suspeitar de uma fuga, todas as chamas abertas devem ser eliminadas/extintas. Se se encontrar uma fuga de gás de refrigeração que requeira uma sol- dadura forte, todo o gás de refrigeração deverá ser recuperado do sistema ou isolado (por meio de válvulas de fecho) numa parte do sistema afastada da fuga. O azoto isento de oxigénio (OFN) deve ser purgado através do sistema antes e durante o processo de soldadura forte.

EXTRAÇÃO E EVACUAÇÃO

- Sempre que se quebre o circuito de refrigeração para realizar reparações, ou para qualquer ou- tro propósito, devem-se utilizar procedimentos convencionais. No entanto, é importante que se sigam as melhores práticas já que a inama- bilidade é um fator a ter em consideração. Deve-se cumprir o seguinte procedimento: eliminar o gás de refrigeração; purgar o circuito com gás inerte; evacuar; purgar de novo com gás inerte; abrir o circuito cortando ou soldando. A carga de gás de refrigeração é recuperada para os cilindros de recuperação corretos. O sistema deve ser “purgado” com OFN para fazer com que a unidade seja segura. Pode ser necessário repetir várias vezes este proces- so. Não se deve nunca utilizar ar comprimido nem oxigénio nesta tarefa. O enxaguamento deve ser feito quebrando o vazio do sistema com OFN e continua-se a encher até atingir a pressão de trabalho, expulsando-se logo em seguida a atmosfera e, nalmente, reduzindo-a até ao vazio. Este processo deve ser repetido até não haver mais gás de refrigeração dentro do sistema. Quando se utiliza a carga nal de OFN, o sistema deve descarregar até à pressão atmosférica para permitir que possa realizar o trabalho. Esta operação é absolutamente vital para a realização de operações de soldadura forte na tubagem. Certique-se de que a saída da bomba de vazio não está perto de nenhuma fonte de ignição e que há ventilação.

PROCEDIMENTOS DE CARGA

- Para além dos procedimentos de carga convencionais, devem-se seguir os seguintes requisitos. - Certique-se de que não há contaminação com diferentes gases de refrigeração quando utilizar o equipamento de carga. As mangueiras ou tubos devem ser o mais curtos possível para minimizar a quantidade de gases de refrige- ração que possam conter. - Os cilindros devem ser mantidos na posição vertical. - Certique-se de que o sistema de refrigeração está ligado à terra antes de carregar o sistema com o gás de refrigeração. - Faça a etiquetagem do sistema quando a carga estiver completa (se ainda não estiver). - Deve-se ter imenso cuidado para não sobreca- rregar o sistema de refrigeração. - Antes de carregar o sistema, teste a pressão com OFN. O sistema deverá ser testado contra fugas após a carga estar completa, mas antes de ser ligado. Deve ser feito um novo teste de fugas antes de abandonar a área. DESMANTELAMENTO - Antes de levar a cabo este procedimento, é es- sencial que o técnico esteja completamente fa- miliarizado com o equipamento e todos os seus detalhes. Recomenda-se como boa prática que todos os gases de refrigeração sejam recupe- rados de maneira segura. Antes de realizar a tarefa, deve-se colher uma amostra de óleo e de gás de refrigeração para o caso de que se requerer uma análise antes da reutilização do gás de refrigeração regenerado. É essencial que haja energia elétrica antes de começar a tarefa. a) Deve-se familiarizar com o equipamento e o seu funcionamento. b) Isolar eletricamente o sistema. c) Antes de iniciar o procedimento, certique-se que: o equipamento mecânico está disponível, se necessário, para o manejo dos cilindros de refrigeração; todo o equipamento de proteção individual está disponível e é utilizado corre- tamente; o processo de recuperação é super- visado em todos os momentos por alguém competente; os equipamentos e cilindros de recuperação cumprem todos os standards apropriados. d) Bombeie o sistema de refrigeração, se pos- sível. e) Se não for possível o vazio, arranje um cole- tor para que o gás de refrigeração possa ser extraído de várias partes do sistema. f) Certique-se de que o cilindro está colocado na balança antes de iniciar a recuperação.g) Arranque a máquina de recuperação e opere- a de acordo com as instruções do fabricante. h) Não encha demasiado os cilindros. (Não mais de 80% do volume de carga líquida).

i) Não exceda a pressão máxima de trabalho do

cilindro, mesmo temporariamente. j) Quando os cilindros forem corretamente enchi- dos e o processo esteja completo, certique- se de que os cilindros e o equipamento são imediatamente retirados do sítio e que todas as válvulas de isolamento do equipamento estão fechadas. k) O gás de refrigeração recuperado não deve ser carregado noutro sistema de refrigeração a menos que tenha sido limpo e vericado. ETIQUETAGEM - O equipamento deve estar etiquetado indicando que foi desativado e o gás de refrigeração esva- ziado. A etiqueta deverá estar selada e xada. - Certique-se de que existem etiquetas no equi- pamento a indicar que o equipamento contém um gás de refrigeração inamável. RECUPERAÇÃO - Quando se retira o gás de refrigeração de um sistema, seja para manutenção ou encerramen- to, recomenda-se como boa prática que todos os gases de refrigeração sejam eliminados de forma segura. Ao transferir o gás de refrige- ração para os cilindros, assegure-se de que apenas se utilizam cilindros de recuperação apropriados para gases de refrigeração. Certi- que-se de que existe à disposição a quantidade correta de cilindros para reter a carga total do sistema. Todos os cilindros a utilizar devem ter sido projetados para a recuperação de gases de refrigeração recuperado e etiquetados para esse gás (ou seja, cilindros especiais para a re- cuperação do gás de refrigeração). Os cilindros devem estar completos com válvula de alívio de pressão e válvulas de fecho associadas em bom estado de funcionamento. Os cilindros de recuperação vazios são evacuados e, se possível, refrigerados antes de se proceder à recuperação. - O equipamento de recuperação deve estar em bom estado de funcionamento e vir com um conjunto de instruções que se deve ter à mão e deverá ser adequado para a recuperação de gases de refrigeração inamáveis. Para além disso, deverá haver à disposição um conjunto de balanças calibradas em bom estado de funcionamento. As mangueiras devem estar completas com acoplamentos de desconexão isentos de fugas e em boas condições. Antes de utilizar a máquina de recuperação, verique se está em bom estado de funcionamento, se foi mantida de maneira adequada e se todos os componentes elétricos associados estão selados para evitar a ignição em caso de fuga de gás de refrigeração. Em caso de dúvida, consulte o fabricante. - O gás de refrigeração recuperado deve ser devolvido ao fornecedor do gás no cilindro de recuperação correto e deve ser colocada a eti- queta de transferência de resíduos correspon- dente. Nunca misture gases de refrigeração nas unidades de recuperação e, muito especialmen- te, nos cilindros. - Se os compressores ou o óleo do compressor também forem removidos, certique-se de que são evacuados a um nível aceitável para se ter a certeza de que de que não permane- ce gás de refrigeração inamável dentro do lubricante. O processo de evacuação deve ser realizado antes de se devolver o compressor aos fornecedores. Para acelerar este processo, deve apenas utilizar-se aquecimento elétrico no corpo do compressor. Quando se extrair o óleo do sistema, tal deve ser efetuado de maneira segura.

NICA GERAL - É requerida capacitação especial adicional aos procedimentos habituais de reparação de equipamentos de refrigeração para o caso de equipamentos com gases de refrigeração inamáveis. - Em muitos países, esta capacitação é levada a cabo por organizações nacionais de formação que estão acreditadas para ensinar as normas de competência nacional relevantes estabeleci- das na legislação. - A competência obtida deve estar documentada num certicado. FORMAÇÃO - A capacitação deve incluir o seguinte conteúdo: - Informação sobre o potencial de explosão dos gases de refrigeração inamáveis para demostrar que os produtos inamáveis podem ser perigosos se não forem manipulados com cuidado. - Informação sobre possíveis fontes de ignição,especialmente aquelas que não são óbvias, como isqueiros, interruptores de luz, aspirado- res, aquecedores elétricos. - Informação sobre os diferentes conceitos de segurança: - Sem ventilação (ver Cláusula GG.2) A segu- rança do aparelho não depende da ventilação da cobertura. A desconexão do aparelho ou a abertura da cobertura não tem nenhum efeito signicativo na segurança. No entanto, é possí- vel que se acumule gás de refrigeração devido a fugas dentro do recinto e se liberte uma atmosfera inamável quando se abrir o recinto. - Recinto ventilado (ver Cláusula GG.2) A segu- rança do aparelho depende da ventilação da cobertura. A desconexão do aparelho ou a aber- tura do recinto têm um efeito signicativo na se- gurança. Deve-se tomar as devidas precauções para garantir ventilação suciente. - Sala ventilada (ver Cláusula GG.2) A segurança do aparelho depende da ventilação da divisão. A desconexão do aparelho ou a abertura da cobertura não tem nenhum efeito signicativo na segurança. A ventilação da divisão não deve ser desligada durante os procedimentos de reparação. - Informação sobre o conceito de componentes selados e envolventes selados segundo a nor- ma IEC 60079-15: 2010. - Informação sobre os procedimentos de trabalho corretos: LIGAÇÃO - Assegure-se de que a área de piso é suciente para a carga de gás de refrigeração ou de que as condutas de ventilação foram corretamente montadas. - Conecte os tubos e efetue um teste de fugas antes de carregar o gás de refrigeração. - Verique o equipamento de segurança antes de o por em funcionamento. MANUTENÇÃO - O equipamento portátil deve ser reparado no exterior ou numa ocina especialmente equi- pada para reparar unidades com refrigerantes gases de refrigeração inamáveis. - Certique-se de que o local de ventilação é sucientemente ventilado. - Tenha em conta que o mau funcionamento do equipamento pode ser causado pela perda de gases de refrigeração e é possível que haja uma fuga. - Esvazie os condensadores de maneira a não provocar faíscas. O procedimento standard para o curto-circuito dos terminais do condensa- dor geralmente gera faíscas. - Volte a armar os gabinetes selados com precisão. Se os selos estiverem desgastados, proceda à sua substituição. - Verique o equipamento de segurança antes de o por em funcionamento. REPARAÇÃO - O equipamento portátil deve ser reparado no exterior ou numa ocina especialmente equi- pada para reparar unidades com refrigerantes gases de refrigeração inamáveis. - Certique-se de que o local de ventilação é sucientemente ventilado. - Tenha em conta que o mau funcionamento do equipamento pode ser causado pela perda de gases de refrigeração e é possível que haja uma fuga. - Esvazie os condensadores de maneira a não provocar faíscas. - Quando for necessário uma soldadura forte, devem ser executados os seguintes procedi- mentos na ordem correcta: - Proceda à remoção do gás de refrigeração. Se os regulamentos nacionais não exigirem a recuperação, drene o gás de refrigeração para o exterior. Tenha cuidado para que o gás de refrigeração drenado não cause nenhum perigo. Em caso de dúvida, deverá estar alguém de guarda à saída. Tenha especial cuidado para que o gás de refrigeração drenado não utue novamente para dentro do edifício. - Proceda à evacuação do circuito de refrige- ração. - Purgue o circuito de refrigeração com azoto durante 5 minutos. - Proceda novamente à evacuação. - Retire as peças a substituir através de corte, não com chama. - Purgue o ponto de soldadura com azoto duran- te o procedimento de soldadura forte. - Realize um teste de fugas antes de efetuar a carga do gás de refrigeração. - Volte a armar os gabinetes selados com precisão. Se os selos estiverem desgastados, proceda à sua substituição. - Verique o equipamento de segurança antes de o por em funcionamento. DESMANTELAMENTO - Se a segurança for afetada quando o equipa-mento é posto fora de serviço, a carga de gás de refrigeração deverá ser eliminada antes do encerramento. - Certique-se de que existe ventilação suciente na divisão onde está o equipamento. - Tenha em conta que o mau funcionamento do equipamento pode ser causado pela perda de gases de refrigeração e é possível que haja uma fuga. - Esvazie os condensadores de maneira a não provocar faíscas. - Proceda à remoção do gás de refrigeração. Se os regulamentos nacionais não exigirem a recuperação, drene o gás de refrigeração para o exterior. Tenha cuidado para que o gás de refrigeração drenado não cause nenhum perigo. Em caso de dúvida, deverá estar alguém de guarda à saída. Tenha especial cuidado para que o gás de refrigeração drenado não utue novamente para dentro do edifício. - Proceda à evacuação do circuito de refrige- ração. - Purgue o circuito de refrigeração com azoto durante 5 minutos. - Proceda novamente à evacuação. - Proceda ao enchimento com azoto até à pres- são atmosférica. - Coloque uma etiqueta no equipamento a indicar que se removeu o gás de refrigeração. ELIMINAÇÃO - Certique-se de que existe ventilação suciente no local de trabalho. - Proceda à remoção do gás de refrigeração. Se os regulamentos nacionais não exigirem a recuperação, drene o gás de refrigeração para o exterior. Tenha cuidado para que o gás de refrigeração drenado não cause nenhum perigo. Em caso de dúvida, deverá estar alguém de guarda à saída. Tenha especial cuidado para que o gás de refrigeração drenado não utue novamente para dentro do edifício. - Proceda à evacuação do circuito de refrige- ração. - Purgue o circuito de refrigeração com azoto durante 5 minutos. - Proceda novamente à evacuação. - Proceda ao corte do compressor e à drenagem do óleo.

TRANSPORTE, MARCAÇÃO E ARMAZENA-

MENTO DE UNIDADES QUE CONTENHAM

CONTÊM GASES DE REFRIGERAÇÃO INFLA- MÁVEIS - Chama-se especial atenção sobre poderem existir regulamentos de transporte adicionais relativamente aos equipamentos que contêm gases inamáveis. A quantidade máxima de equipamentos ou a conguração do equipa- mento que é permitido transportar em conjunto é determinada pelas normas de transporte em vigor. MARCAÇÃO DE EQUIPAMENTOS COM SÍM- BOLOS - As marcações de eletrodomésticos similares que são utilizados numa área de trabalho geral- mente são tratados pelos regulamentos locais e visam os requisitos mínimos para o fornecimen- to de avisos de segurança e/ou higiene no local de trabalho. - Devem manter-se todos os letreiros requeridos e os empregadores devem assegurar-se de que os seus empregados recebem as instruções e capacitação adequadas e sucientes sobre o signicado dos avisos de segurança e as ações que devem tomar relativamente a estes avisos. - A ecácia dos símbolos não deve ser diminuída por se colocarem demasiados símbolos juntos. - Qualquer pictograma utilizado deve ser o mais simples possível e conter apenas os detalhes essenciais.

ELIMINAÇÃO DE EQUIPAMENTOS QUE UTILI-

ZAM GÁS DE REFRIGERAÇÃO INFLAMÁVEIS - Ver os regulamentos nacionais.

ARMAZENAMENTO DE EQUIPAMENTOS /

ELETRODOMÉSTICOS - O armazenamento do equipamento deve ser feito de acordo com as instruções do fabricante. - Armazenamento de equipamentos embalados (sem venda) - A proteção da embalagem de armazenamento deve ser feita de maneira a que quaisquer danos mecânicos causados ao equipamento dentro da embalagem não provoquem a fuga do gás de refrigeração. - A quantidade máxima de equipamentos permi- tidos em armazenagem conjunta é determinada pelos regulamentos locais.Nederlands Draagbare airconditioning

Este produto goza do reconhecimento e proteção da garantia legal em conformidade com a legis- lação em vigor. Para fazer valer os seus direitos ou interesses, deve recorrer sempre aos nossos serviços ociais de assistência técnica. Poderá encontrar o mais próximo de si através do seguinte website: http://taurus-home.com/ Também pode solicitar informações relacionadas, pondo-se em contacto connosco. Pode fazer o download deste manual de instruções e suas atualizações em http://taurus- home.com/ Nederlands
