INSTRUKCJA OBSŁUGI AC 3100 RVKT TAURUS

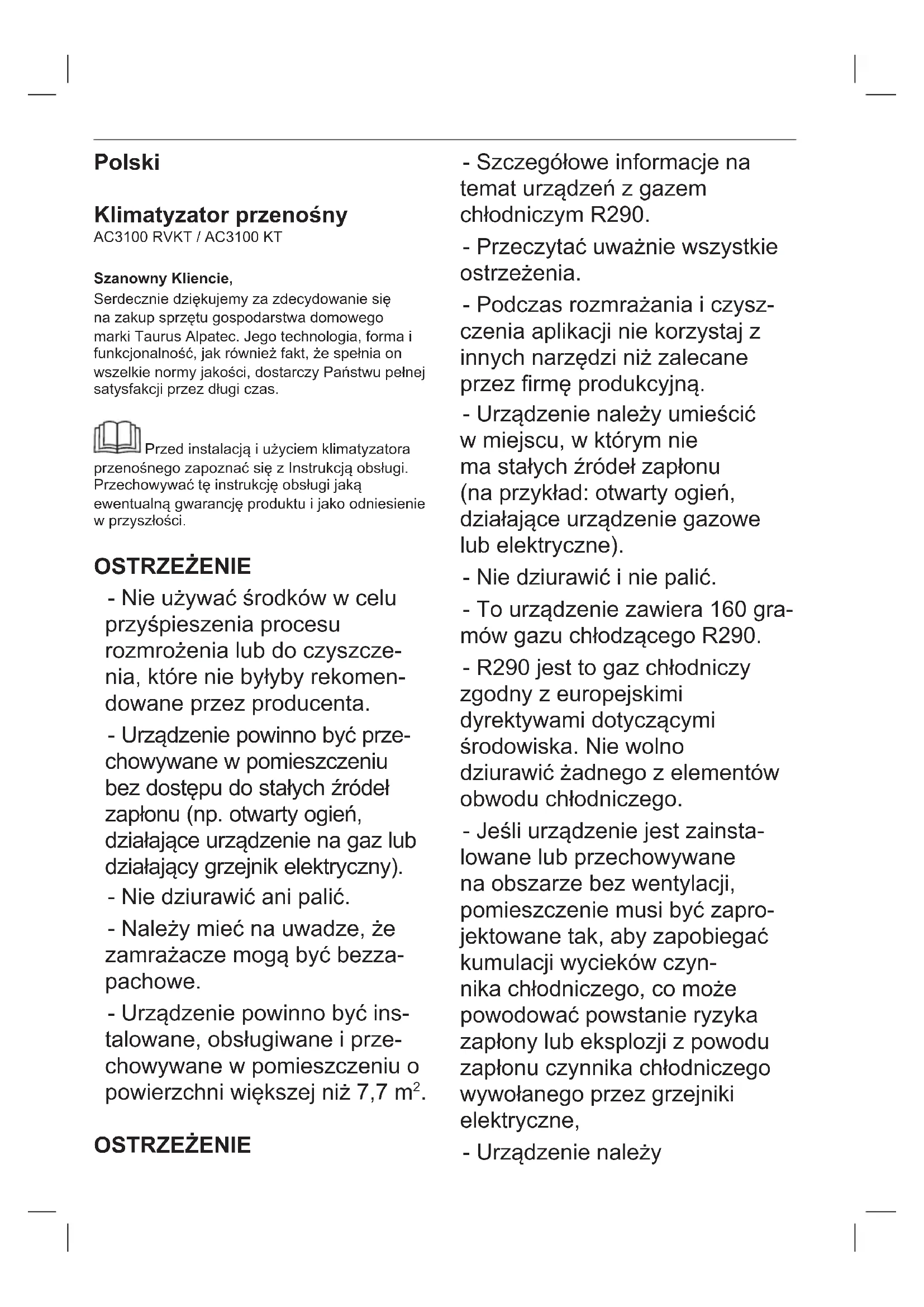

Szanowny Kliencie, Serdecznie dziękujemy za zdecydowanie się na zakup sprzętu gospodarstwa domowego marki Taurus Alpatec. Jego technologia, forma i funkcjonalność, jak również fakt, że spełnia on wszelkie normy jakości, dostarczy Państwu pełnej satysfakcji przez długi czas. Przed instalacją i użyciem klimatyzatora przenośnego zapoznać się z Instrukcją obsługi. Przechowywać tę instrukcję obsługi jaką ewentualną gwarancję produktu i jako odniesienie w przyszłości. OSTRZEŻENIE - Nie używać środków w celu przyśpieszenia procesu rozmrożenia lub do czyszcze- nia, które nie byłyby rekomen- dowane przez producenta. - Urządzenie powinno być prze- chowywane w pomieszczeniu bez dostępu do stałych źródeł zapłonu (np. otwarty ogień, działające urządzenie na gaz lub działający grzejnik elektryczny). - Nie dziurawić ani palić. - Należy mieć na uwadze, że zamrażacze mogą być bezza- pachowe. - Urządzenie powinno być ins- talowane, obsługiwane i prze- chowywane w pomieszczeniu o powierzchni większej niż 7,7 m

OSTRZEŻENIE - Szczegółowe informacje na temat urządzeń z gazem chłodniczym R290. - Przeczytać uważnie wszystkie ostrzeżenia. - Podczas rozmrażania i czysz- czenia aplikacji nie korzystaj z innych narzędzi niż zalecane przez rmę produkcyjną. - Urządzenie należy umieścić w miejscu, w którym nie ma stałych źródeł zapłonu (na przykład: otwarty ogień, działające urządzenie gazowe lub elektryczne). - Nie dziurawić i nie palić. - To urządzenie zawiera 160 gra- mów gazu chłodzącego R290. - R290 jest to gaz chłodniczy zgodny z europejskimi dyrektywami dotyczącymi środowiska. Nie wolno dziurawić żadnego z elementów obwodu chłodniczego. - Jeśli urządzenie jest zainsta- lowane lub przechowywane na obszarze bez wentylacji, pomieszczenie musi być zapro- jektowane tak, aby zapobiegać kumulacji wycieków czyn- nika chłodniczego, co może powodować powstanie ryzyka zapłony lub eksplozji z powodu zapłonu czynnika chłodniczego wywołanego przez grzejniki elektryczne, - Urządzenie należyprzechowywać w taki sposób, aby zapobiedz uszkodzeniom mechanicznym. - Osoby, które pracują przy obwodzie chłodniczym muszą posiadać odpowiednie certyka- ty wydane przez autoryzowaną organizację, która gwarantuje kompetencje dot. Posługiwania się czynnikiem chłodzącym zgodnie z konkretną oceną uznaną przez stowarzyszenia branżowe. - Napraw należy dokonywać na podstawie rekomendacji produ- centa. Konserwacja i naprawy wymagające pomocy innych wykwalikowanych pracow- ników muszą być wykonywane pod nadzorem osoby wys- pecjalizowanej w używaniu łatwopalnych czynników chłodniczych.

PORADY I OSTRZEŻENIA

DOTYCZĄCE BEZPIECZEŃSTWA - Urządzenie może być używane przez osoby niezapoznane z tego typu produktem, osoby niepełnosprawne lub dzieci od 8 roku życia, tylko i wyłącznie pod kontrolą dorosłych zapoznanym z tego typu sprzętem. - To urządzenie nie jest zabawką. Dzieci powinny pozostać pod czujną opieką w celu zagwa- rantowania iż nie bawią się urządzeniem. - Nie pozwalać dzieciom wykonać czyszczenia i kon- serwacji bez nadzoru. - Urządzenie należy zainstalować zgodnie z krajowymi przepisami instalacyjnymi. - Pozostawić przestrzeń około 30 cm pomiędzy ścianą lub innymi przeszkodami a urządzeniem. Nie pokrywać ani nie zagradzać boków urządzenia, pozostawić minimalnie przestrzeń 30 cm dookoła urządzenia. - Urządzenie wymaga odpowied- niej wentylacji, aby mogło funkcjonować prawidłowo. - Bezpiecznik używany w urządzeniu jest następującego typu: AC2A, jego charakterys- tyka: 250V. - Jeśli podłączenie do sieci jest uszkodzone, należy je wymienić. Zanieść urządzenie do autoryzowanego centrum serwisowego. Nie próbować rozbierać urządzenia ani go naprawiać, ponieważ może to być niebezpieczne. - Przed podłączeniem maszyny do sieci, sprawdzić czy napięcie wskazane na tabliczce znamionowej odpowiada napięciu sieci. - Podłączać urządzenie do sieci elektrycznej o sile co najmniej 16 amperów. - Wtyczka urządzenia powinna być zgodna z podstawą elektryczną gniazdka. Nigdy nie modykować wtyczki. Nie używać przejściówek dla wtyczki. - Nie napinać elektrycznego kabla połączeń. Nie używać nigdy kabla elektrycznego do podnos-zenia, przenoszenia ani wyłączania urządzenia. - Nie zwijać kabla elektrycznego podłączenia wokół urządzenia. - Sprawdzić, czy kabel elektryczny nie jest przyg- nieciony lub zgięty. - Nie pozwolić, aby kable zasilający pozostawał w zawieszeniu lub miał kontakt z gorącymi powierzchniami urządzenia. - Sprawdzać stan elektrycznego kabla połączeń. Uszkodzone czy zaplątane kable zwiększają ryzyko porażenia prądem. - Zaleca się stosowanie dodatkowej ochrony insta- lacji elektrycznej zasilającej urządzenie w postaci urządzenia różnicowoprądowego o maksymalnej czułości 30 mA. Skonsultować się z instalatorem. - Nie dotykać wtyczki mokrymi rękoma. - Nie używać urządzenia, gdy kabel elektryczny lub wtyczka jest uszkodzona. - Jeśli popęka jakiś element obudowy urządzenia, natychmiast wyłączyć urządzenie z prądu, aby uniknąć porażenia prądem. - Nie używać urządzenia, jeśli ono upadło czy kiedy występują widoczne oznaki uszkodzenia, albo jeśli istnieją wycieki. - Używać urządzenie w stree z dobrą wentylacją. - W przypadku stosowania urządzenia w tym samym pomieszczeniu z innymi urządzeniami na gaz lub paliwo, musi być ono dobrze wen- tylowane. - Nie umieszczać urządzenia w miejscach, gdzie będzie narażony na bezpośrednie działanie światła słonecznego. - Umieścić urządzenie na powierzchni płaskiej, stabilnej, z dala od źrodeł gorąca i chronić przed ochlapaniem wodą. - Nie używać, ani nie przechowywać urządzenia na zewnątrz. - Nie wystawiać urządzenia na deszcz ani narażać na warunki wilgotności. Woda, która dostanie się do urządzenia zwiększy ryzyko porażenia prądem. - OSTRZEŻENIE: Nie używać urządzenia w pobliżu wody. - Nie napinać elektrycznego kabla połączeń. Nie używać nigdy kabla elektrycznego do podnos- zenia, przenoszenia ani wyłączania urządzenia. Umieścić urządzenie z dala od źródeł ciepła i ostrych kantów. UŻYWANIE I KONSERWACJA: - Przed każdym użyciem, rozwinąć całkowicie kabel zasilania urządzenia. - Nie używać urządzenia, jeśli nie działa przycisk włączania ON/OFF. Nie należy demontować nóżek urządzenia. Nie ruszać urządzenia w czasie jego działania. - Aby przenosić urządzenia, należy używać uchwytów. - Nie przekręcać urządzenia, kiedy jest ono w użyciu lub kiedy jest podłączone do sieci. - Wyłączać urządzenie z prądu, jeśli nie jest ono używane i przed przystąpieniem do jakiegoko- lwiek czyszczenia. - Urządzenie to zaprojektowa- ne zostało wyłącznie do użytku domowego, a nie do użytku profesjonalnego czy przemysłowego. - Przechowywać urządzenie w miejsce niedostępnym dla dzieci i/lub osób o ogranic- zonych zdolnościach zycznych, dotykowych lub mentalnych oraz nie posiadających doświadczenia lub znajomości tego typu urządzeń. - Nie wystawiać urządzenia na wysokie tempe- ratury. Przechowywać urządzenie w suchym miejscu, gdzie nie ma kurzu, i z dala od światła słonecznego. Nie pozostawiać nigdy urządzenia podłączonego i bez nadzoru. W ten sposób zaoszczędzić ponadto można energię i przedłużyć okres użytkowania urządzenia. - Wszelkie niewłaściwe użycie lub niezgod- ne z instrukcją obsługi może doprowadzić do niebezpieczeństwa, anulując przy tym gwarancję i odpowiedzialność producenta. USŁUGA - Upewnij się, że usługa jest naprawion tylko przez wyspecjalizowany personel i stosowa- ne są tylko części zamienne lub akcesoria oryginały w celu wymiany części / akcesoriów istniejący. - Wszelkie nadużycia lub spory z in trukcje użytkowania mogą być niebe pieczne, anulowa- nie gwarancji i odpowiedzialności fabricant. OPIS A Uruchomienie / Zatrzymanie B Temperatura / Czas + C Temperatura / Czas - D Tryb zimno / osuszacz / wentylator / Aquecer* E Moc F Czasomierz G Display(*) Apenas disponïvel no modelo AC3100R- VKT WSKAŹNIKI a Zbiornik na wodę pełny b Moc 1 c Moc 2 d Czasomierz e Tryb zimna f Tryb osuszacza g Wentylator h tryb ciepła* (*) Apenas disponïvel no modelo AC3100RVKT ZDALNE STEROWANIE 1 Moc 2 + Temperatura / Czas

3 - Temperatura / Czas

4 Tryb 5 Czasomierz 6 Włączenie / Wyłączenie INSTALACJA - Upewnić się, czy zdjęty został cały materiał opakowania z wnętrza urządzenia. - Przestrzegać przepisów prawnych dotyczących odległości bezpieczeństwa w stosunku do in- nych elementów, takich jak rurociągi, przewody elektryczne, itd. - Upewnić się, czy urządzenie jest dobrze wyrów- nane w stosunku do podłogi. - Nie zakrywać ani nie blokować żadnego z otwo- rów urządzenia. - Wtyczka powinna być łatwo dostępna aby można ją było wyłączyć w sytuacji niebezpieczeństwa. MONTAŻ RURY ODPROWADZAJĄCEJ: - Rozciągnąć rurę, przykręcić do jej końca złączkę wylotu powietrza. - Długość rury odprowadzającej powietrze jest zgodna z charakterystyką techniczną urządzenia. Nie używać rur odprowadzających o różnych wymiarach lub materiałach, gdyż mogą powodować awarie. SPOSÓB UŻYCIA: - Całkowicie rozwinąć kabel przed podłączeniem urządzenia. - Podłączyć urządzenie do prądu. - Ustawić urządzenie w taki sposób, aby powietr- ze leciało w pożądanym kierunku. - Uruchomić urządzenie, naciskając przycisk włączenie / wyłączenie (A). - Wybrać żądany tryb (D) - Wybrać odpowiednią moc (E). FUNKCJA CZASOMIERZA: USTAWIENIE CZASOMIERZA - WŁĄCZENIE: - Kiedy klimatyzator będzie wyłączony, nacisną przycisk „F” i wybrać żądany czas włączenia poprzez przyciski selekcji temperatury i czasu. - Czas włączenia może być regulowany aż do 24 godzin. - Zaprogramowany czas lub czas pozostający do końca pojawi się na panelu (G). USTAWIENIE CZASOMIERZA - WYŁĄCZENIE: - Kiedy klimatyzator będzie wyłączony, nacisną przycisk „F” i wybrać żądany czas włączenia poprzez przyciski selekcji temperatury i czasu. - Czas wyłączenia może być regulowany w zakresie 24 godz. - Zaprogramowany czas lub czas pozostający do końca pojawi się na panelu (G). TRYB ZIMNA: - Nacisnąć tryb (D), aby wybrać tryb zimna, zaświeci się tryb zimna (e). - Nacisnąć + lub - aby ustawić temperaturę w zakresie 16~31ºC (61~88ºF). - Naciskając + lub - jeden raz, temperatura zwiększy się lub zmniejszy stopniowo. - Nacisnąć (E), aby wybrać większą lub mniejszą prędkość wentylatora.

DZIAŁANIE OGRZEWANIA*

- Wciśnij przycisk “D”, aż pojawi się ikona “h”. - Naciśnij przycisk “TEMP +” lub “TEMP-”, aby wybrać żądaną temperaturę pomieszczenia (16 ºC - 31 ºC) - Naciśnij przycisk “E”, aby wybrać prędkość wiatru. (*) Apenas disponïvel no modelo AC3100RVKT TRYB WENTYLATORA: - Nacisnąć tryb (D), aby wybrać tryb wentylatora y wskaźnik wentylatora się zaświeci (g). - Nacisnąć (E), aby zwiększyć lub zmniejszyć prędkość wentylatora. TRYB OSUSZACZA: - Nacisnąć (D), aby wybrać tryb osuszacza, zaświeci się tryb osuszacza (f). ZABEZPIECZENIE KOMPRESORA:- Trzy minuty po naciśnięciu przycisku ON (Włączenie) / restart, sprężarka zaczyna działać. ZABEZPIECZENIE ZBIORNIKA NA WODĘ. - Kiedy poziom wody na płycie wewnętrznej wody jest poniżej poziomu ostrzegawczego, urządzenie powiadamia o tym automatycznie. - Prosimy o wlanie wody do urządzenia zgodnie ze wskazówkami rozdziału „odprowadzanie wody” ODPROWADZANIE WODY - Kiedy wewnątrz zbiornik wody jest pełny, wskaźnik świetlny pojawi się na ekranie. - Urządzenie przechodzi w tryb standby (czuwanie) - Wyjąć korek do odprowadzania wody, wyłączyć urządzenie i ponownie włączyć, urządzenie będzie funkcjonowało normalnie. - Ten model posiada funkcję auto parowania, w trybie zimna, nie należy odprowadzać wody w sposób ciągły, aby uzyskać lepszy efekt zimna.

PO ZAKOŃCZENIU KORZYSTANIA Z

URZĄDZENIA: - Zatrzymać urządzenie, naciskając przycisk (A) włączenie/wyłączenie - Odłączyć urządzenie od sieci elektrycznej. Odłączyć urządzenie z sieci i pozostawić aż do ochłodzenia przed przystąpieniem do jakiegoko- lwiek czyszczenia. Czyścić zespól elektryczny i wtyczkę wilgotną ściereczką i po czym zaraz wysuszyć. NIE ZANURZAĆ NIGDY W WODZIE ANI W INNEJ CIECZY. CZYSZCZENIA - Czyścić urządzenie wilgotną szmatką zwilżoną kilkoma kroplami detergentu. Nie używać do czyszczenia urządzenia rozpuszczalników, ni produktów z czynnikiem PH takich jak chlor, ani innych środków żrących. - Nie zanurzać wtyczki w wodzie ani innej cieczy, nie wkładać jej pod kran. Jeśli urządzenie nie jest utrzymywane w odpowiednio dobrym stanie czystości, jego powierzchnia może się niszczyć i wpływać w sposób niedający się powstrzymać na okres trwałości urządzenia oraz prowadzić do niebezpiecznych sytuacji. CZYSZCZENIE FILTRA POWIETRZA: - Filtry powietrza należy czyścić co 2 tygodnie. Jeśli ltr powietrza jest zablokowany przez kurz, jego efektywność zastanie zredukowana. - Filtry powietrza należy zanurzyć ostrożnie w ciepłej wodzie z neutralnym detergentem, wypłukać je odstawić, aby wyschły całkowicie w cieniu. - Założyć ostrożnie ltry po ich oczyszczeniu. PO OKRESOWEJ KONSERWACJI: - Wyłącz urządzenie i odłącz kabel. Odłącz rurę odprowadzającą powietrze i schowaj ją ostrożnie. Urządzenie przechowywać w miejscu suchym. Usuń baterie z pilota i schowaj je ostrożnie.

NIEPRAWIDŁOWOŚCI I NA-

PRAWA - W razie awarii zanieść urządzenie do autory- zowanego Serwisu Technicznego. Nie próbować rozbierać urządzenia ani go naprawiać, ponieważ może to być niebezpieczne. - Każda osoba zaangażowana w pracę przy obwodzie chłodzenia musi posiadać ważny certykat wydany przez akredytowany organ branżowy, który upoważnia do bezpiecznego obchodzenia się z czynnikami chłodniczymi zgodnie z normami/specykacjami w branży. - Konserwacja musi być przeprowadzana tylko zgodnie rekomendacjami producen- ta urządzenia. Konserwacja i naprawy wymagające pomocy innych wykwalikowanych pracowników muszą być wykonywane pod nadzorem osoby wyspecjalizowanej w używaniu łatwopalnych czynników chłodniczych. - W przypadku jakichkolwiek nieprawidłowości należy postępować zgodnie z tą tabelą:Nieprawidłowości Przyczyny Rozwiązania. Urządzenie nie działa. Nie dochodzi prąd elektryczny. Wskaźnik napełnienia wodą świeci Włączyć urządzenie Wylać wodę Uruchomić urządzenie po wyla- niu wody Wygląda na to, że urządzenie nie działa Okna lub drzwi otwarte Filtr jest bardzo zanieczyszczony Wlot lub wylot powietrza jest zatkany Temperatura pomieszczenia jest niższa niż ustawiona temperatura Odsłonić zasłony Zamknąć okna Wyczyszczać lub wymienić ltr powietrza Wyczyszczać zbiornik Zmienić ustawienie temperatury Urządzenie zbytnio hałasuje Urządzenie nie jest ustawione na płaskim podłożu Urządzenie należy ustawić na płaskim podłożu, które utrzyma jego ciężar Sprężarka nie działa. Zabezpieczenie przez przegrza- niem jest włączone Włączyć urządzenie po 3 minu- tach, kiedy temperatura spadła Urządzenie zawiera łatwopalny czynnik chłodzący.

- Materiały, z których wykonane jest opakowa- nie tego urządzenia, znajdują się w ramach systemu zbierania, klasykacji oraz ich odzysku. Jeżeli chcecie Państwo się ich pozbyć, należy umieścić je w kontenerze przeznaczonym do tego typu materiałów. - Produkt nie zawiera koncentracji substancji, które mogłyby być uznane za szkodliwe dla środowiska. Symbol ten oznacza, że jeśli chcecie się Państwo pozbyć tego produktu po zakończeniu okresu jego użytkowania, należy go przekazać przy zastosowaniu określonych środków do autoryzowanego podmiotu zarządzającego odpadami w celu przeprowadzenia selektywnej zbiórki Odpadów Urządzeń Elektrycznych i Elektronicznych (WEEE). Symbol ten oznacza, że produkt może posiadać wewnątrz baterie lub akumula- tory, które to powinny zostać uprzednio wyjęte przed pozbyciem się produktu. Pamiętać należy, że baterie/akumulatory powinny zostać złożone w specjalnych autoryzowanych kontenerach. I nie mogą być one nigdy wrzucane do ognia. To urządzenie jest zgodne z dyrektywą 2014/35 / UE niskonapięciowych 2014/30 / UE o Kompatybilność elektromagnetycznej, z dyrektywą 2011/65 / UE w sprawie ograniczenia stosowania niektórych niebezpiecznych substan- cji w sprzęcie elektrycznym i elektronicznym oraz dyrektywą 2009/125 / WE w sprawie wymogów dotyczących ekoprojektu stosowanego w pro- duktach związanych z energią.

Kody detekcyjne Znaczenie E0: Uszkodzony czujnik temperatury E2/E4: Pełny zbiornik wodyModel AC3100RVKT Nominalna moc chłodnicza (P rated do chłodzenia) 3,0 kW Nominalna moc grzewcza (P rated do ogrzewania)* 2,8 kW Nominalny pobór mocy używany do chłodzenia (P EER ) 1,149 kW Nominalny pobór mocy używany do ogrzewania (P COP )* 1,217 kW Nominalny (znamionowy) wskaźnik efektywności energetycznej (EER

) 0,5W Znamionowy wskaźnik efektywności (COPd) 2,61 Pobór mocy w trybie czuwania (P

) 2,30 Zużycie energii elektrycznej klimatyzatorów jedno-/dwukanałowych (Q

) 65 dB(A) Potencjał globalnego ocieplenia (GWP) 3 kgCO

KONTROLE MIEJSCA - Przede rozpoczęciem prac w systemach zawierających łatwopalne czynniki chłodzenia, wymagane są kontrole bezpieczeństwa w celu zminimalizowania ryzyka zapłonu W celu naprawy systemu chłodniczego, przed przystąpieniem do pracy należy przestrzegać następujących środków ostrożności. PROCEDURA PRACY - Prace będzie realizowana zgodnie z procedurą kontrolną w celu zminimalizowania ryzyka obecności łatwopalnego gazu lub pary podczas przeprowadzanych prac.

- Cały personel zajmujący się konserwacją oraz inne osoby, które pracowałyby w obszarze otrzyma instrukcję na temat natury pracy, która jest przeprowadzana. Należy unikać pracy w ograniczonej przestrzeni. Obszar wokoło miej- sca pracy zostanie wydzielony. Upewnić się, że warunki wewnątrz obszaru, będą bezpieczne w wyniku kontroli materiału łatwopalnego.

SPRAWDZANIE OBECNOŚCI CZYNNIKA

CHŁODNICZEGO - Obszar powinien zostać sprawdzony za pomocą odpowiedniego detektora czynnika chłodniczego przed i podczas pracy, aby upewnić się, że technik zna potencjalnie łatwopalną atmosferę. Upewnić się, że zasto- sowany sprzęt ochrony przed wyciekami nadaje się do stosowania z łatwopalnymi czynnikami chłodniczymi, tj. przeciwmgielny, odpowiednio uszczelniony lub iskrobezpieczny.

- Jeśli będzie przeprowadzana praca „na gorąco”w urządzeniu chłodniczym lub na jakimkolwiek powiązanym elemencie, to od- powiedni sprzęt do gaszenia pożaru musi być pod ręką. Należy Umieścić gaśnicę suchego proszku lub CO

w pobliżu miejsca ładowania.

- Żadna osoba wykonująca pracę związaną z układem chłodniczym, które zakładają kontakt z przewodami zawierającymi lub mogącymi zawierać łatwopalny czynnik chłodniczy, nie może używać dowolnego źródła zapłonu w sposób, który może spowodować pożar lub wybuch. Wszystkie możliwe źródła zapłonu, w tym papierosy, muszą znajdować się wystarczająco daleko od miejsca instalacji, naprawy, likwidowania, podczas którego możliwe jest uwolnienie łatwopalnego czynnika chłodniczego do otaczającej przestrzeni. Przed przystąpieniem do pracy należy sprawdzić obszar otaczający urządzenie, aby upewnić się, że nie ma łatwopalnych zagrożeń ani ryzyka zapłonu. Należy rozmieścić plakaty z napisem „Nie palić”. OBSZAR WENTYLOWANY - Przed wejściem do systemu lub rozpoczęciem prac na gorąco należy upewnić się, że obszar jest otwarty albo że jest on odpowiednio wen- tylowany. Stopień wentylacji będzie konty- nuowany w okresie, w którym wykonywana jest praca. Wentylacja musi bezpiecznie rozproszyć uwolniony czynnik chłodniczy, a najlepiej usunąć go na zewnątrz do atmosfery. KONTROLE URZĄDZENIA CHŁODNICZEGO. - Kiedy zostaną wymienione elementy elektrycz- ne, muszą być odpowiednie do celu i właściwej specykacji. Cały czas należy realizować wska- zania dot. konserwacji i serwisu producenta. W przypadku wątpliwości, należy skonsultować się z działem technicznym producenta, w celu uzys- kania pomocy.. Następujące kontrole zostaną zastosowane w przypadku obiektów, które używają łatwopalnych czynników chłodniczych: wielkość naładowania jest zgodna z wielkością pomieszczenia, w którym zainstalowane są ele- menty zawierające czynnik chłodniczy; maszyny wentylacyjne i wyjścia działają prawidłowo i nie są zatkane; jeżeli stosowany jest pośredni obwód chłodzący, należy sprawdzić obecność czynnika chłodniczego w obwodzie wtórnym; oznaczenie na urządzeniu pozostaje widoczne i czytelne. Oznaczenia i znaki, które są nieczyte- lne, muszą zostać poprawione; Rury i elementy chłodnicze są zainstalowane w położeniu, w którym jest mało prawdopodobne, aby były narażone na jakąkolwiek substancję, która może korodować element zawierający czynnik chłodniczy, chyba że komponenty są wykonane z materiałów, które są samoistnie odporne na korozję lub są odpowiednio zabezpieczone przed korozją.

KONTROLE URZĄDZEŃ ELEKTRYCZNYCH

- Naprawa i konserwacja komponentów elek-trycznych musi obejmować wstępne kontrole bezpieczeństwa i procedury kontroli części. Jeśli istnieje usterka, które mogłoby zagrażać bezpieczeństwu, wtedy nie należy podłączać do obwodu żadnego źródła zasilania dopó- ki nie zostanie ona rozwiązana w sposób zadowalający. Jeśli usterka nie może być usunięta bezpośrednio, a operacja wymaga dalszych prac, należy dokonać odpowiednie- go tymczasowego rozwiązania. Zostanie to zgłoszone właścicielowi sprzętu, aby wszystkie strony zostały powiadomione. - Wstępne kontrole bezpieczeństwa muszą obejmować: rozładowanie kondensatorów: należy to zrobić w sposób bezpieczny, aby uniknąć powstania iskier; sprawdzenie, że nie ma działających kabli elektrycznych i kompo- nentów podczas ładowania, odzyskiwanie lub przedmuchiwanie systemu; oraz, że nie ma przerw w podłączeniu uziemienia.

NAPRAWY USZCZELNIONYCH KOMPONEN-

TÓW - Podczas napraw komponentów (podzespołów) uszczelnionych, wszystkie zasilania elektrycz- ne muszą być odłączone od urządzenia przy którym się pracuje, jeszcze przed zdjęciem uszczelnionych pokryw, itp. Jeśli jest absolutnie konieczne zasilanie elektryczne urządzenia podczas pracy, wówczas stały tryb działania wykrywania nieszczelności powinien znajdować się w punkcie najbardziej krytycznym, aby ostr- zec o potencjalnie niebezpiecznej sytuacji. - Należy zwrócić szczególną uwagę na następujące kwestie, aby zapewnić, że podczas pracy z komponentami elektrycznymi obudowa nie zostanie zmodykowana w taki sposób, który może wpłynąć na poziom ochrony. Obejmuje to: uszkodzenia kabli, nadmierną liczbę połączeń, zacisków nie wykonanych zgodnie z oryginalną specykacją, uszkod- zenia uszczelek, nieprawidłowe ustawienie dławików, itp. Upewnić się, że urządzenie jest bezpiecznie zamontowane. Upewnić się, że uszczelki lub materiały uszczelniające nie uległy degradacji, do takiego stopnia,że nie służyłyby już do zapobiegania wnikaniu łatwopalnych atmosfer. Części zamienne muszą odpowiadać specykacją technicznym producenta. - UWAGA Zastosowanie silikonowego uszczel- niacza może hamować skuteczność niektórych typów urządzeń do wykrywania wycieków. Iskro- bezpieczne komponenty nie muszą być izolowa- ne przed rozpoczęciem pracy przy nich.

NAPRAWA KOMPONENTÓW ISKROBEZPIE-

CZNYCH - Nie stosować stałego obciążenia indukcyj- nego ani pojemnościowego do obwodu, nie upewniając się, że nie przekracza to napięcia i prądu dozwolonego dla urządzenia w trakcie użycia.. - Komponenty Iskrobezpieczne są jedynym typem w których można pracować podczas, gdy się przebywa w obecności atmosfery łatwopalnej. Urządzenie próbne musi posiadać odpowiednią kwalikację. Wymienić komponen- ty z tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika chłodniczego w atmosferze w wyniku wycieku. OKABLOWANIE - Sprawdzić, czy okablowanie nie jest zużyte, skorodowane, zbyt ściśnięte, poddane wibracją, przechodzi przez ostre kanty lub nie podlega jakiemukolwiek innemu zagrożeniu. W trakcie kontroli należy zwrócić uwagę na efekt zestar- zenia się lub ciągłej wibracji , takich źródeł jak kompresory i wentylatory.

- Pod żadnym pozorem nie można używać potencjalnych źródeł zapłonu (ognia) do poszukiwania lub wykrycia wycieku czynnika chłodniczego. Nie wolno używać palnika halo- genków (lub dowolnego innego detektora, który używa nagiego płomienia).

METODY WYKRYWANIA WYCIEKÓW

- Następujące metody wykrywania wycieków uważane są za akceptowalne dla systemów, które zawierają łatwopalne czynniki chłodzące. Należy używać elektronicznych detektorów wycieków w celu wykrycia łatwopalnych czyn- ników chłodzących, gdyż czułość może nie być odpowiednia lub może wymagać ponownej kalibracji. (Urządzenie do wykrywania powinno być kalibrowane w miejscu, gdzie nie ma czyn- nika chłodniczego). Upewnić się, że wykrywacz nie jest potencjalnym źródłem zapłonu oraz że jest odpowiedni do używanego czynnika chłodniczego. Urządzenie do wykrywania wycieków należy ustawić na dany procent LFL czynnika chłodniczego i skalibrować z użytym czynnikiem chłodzącym oraz potwierdzić właściwy procent gazu (maksymalnie 25%). Płyny do wykrywania wycieków nadają się do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważchlor może reagować z czynnikiem chłodniczym i powodować korozję rur miedzianych. Jeśli istniej podejrzenie wycieku, wszystkie źródła otwartego ognia muszą być wyeliminowane/ ugaszone. Jeśli zostanie stwierdzony wyciek czynnika chłodniczego, który wymaga lu- towania, cały czynnik chłodniczy musi zostać ściągnięty z układu lub odizolowany (za pomocą zaworów odcinających) w części systemu, która jest oddalona od wycieku. Beztlenowy azot (OFN) musi być spuszczony przez system przed i podczas procesu twardego lutowania („brazing”).

USUWANIE I EWAKUACJA

- Kiedy zostanie przerwany obieg czynnika chłodniczego w celu naprawy lub w jaki- mkolwiek innym celu, należy zastosować konwencjonalne procedury. Ważne jest jednak przestrzeganie najlepszych praktyk albowiem łatwopalność w tym przypadku jest czymś oczywistym. Należy przestrzegać następującej procedury: usunąć czynnik chłodniczy; oczyścić obwód gazem obojętnym; ewakuować, przeczyścić ponownie za pomocą gazu obojętnego; otworzyć obwód przez cięcie lub spawanie (lutowanie) Ładunek czynnika chłodniczego zostanie odzyskany do właściwych butli odzyskiwania. System zosta- nie „wyczyszczony” z OFN (beztlenowy azot), aby zapewnić bezpieczeństwo urządzenia. Ten proces może wymagać wielokrotnego powtór- zenia. Do tej czynności nie można używać sprężonego powietrza ani tlenu. Płukanie musi zostać osiągnięte poprzez przełamanie próżni w systemie z OFN i kontynuowanie napełniania aż do uzyskania ciśnienia roboczego, następnie zostaje wydalone do atmosfery i ostatecznie zredukowane do próżni. Ten proces należy powtarzać aż do momentu, kiedy nie będzie już czynnika chłodniczego w układzie. Kiedy zosta- nie dokonane ostatnie doładowanie OFN, sys- tem musi zostać rozładowany pod ciśnieniem atmosferycznym, aby umożliwić wykonanie pracy Ta operacja jest absolutnie niezbędna, jeśli będą wykonywane czynności lutowania (spawania) na rurach. Upewnić się, że wyjście z pompy próżniowej nie znajduje się blisko źródła zapłonu i że jest odpowiednia wentylacja.

PROCEDURY NAPEŁNIENIA

- Oprócz konwencjonalnych procedur napełniania (ładowania) należy przestrzegać następujących wymagań. - Upewnić się, że nie ma skażenia różnych czynników chłodniczych podczas korzystania z urządzenia do napełniania. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość czynnika chłodniczego, który zawierają. - Butle muszą być utrzymywane w pozycji pio- nowej. - Przed napełnieniem czynnikiem chłodniczym upewnić się, że układ chłodzenia jest podłączony do uziemienia. - Oznacz system, gdy napełnienie jest kompletne (jeśli tak nie jest). - Należy zachować szczególną ostrożność, aby nie przepełniać układu chłodzenia. - Przed ponownym napełnieniem układ należy poddać próbie ciśnieniowej z OFN. Po zakończeniu napełnienia, ale jeszcze przed uruchomieniem układ należy poddać testowi szczelności Także przed opuszczeniem miejsca należy przeprowadzić próbę szczelności DEMONTAŻ - Przed wykonaniem tej procedury ważne jest, aby technik był w pełni zaznajomiony z urządzeniem i wszystkimi jego szczegółami. Zaleca się, jako dobrą praktykę, aby wszys- tkie czynniki chłodzenia były odzyskiwane w bezpieczny sposób. Przed wykonaniem zadania zostanie pobrana próbka oleju i czynnika chłodniczego w przypadku, gdy wymagana jest analiza przed ponownym użyciem zregene- rowanego czynnika chłodniczego. Jest istotne, aby energia elektryczna była dostępna przed rozpoczęciem zadania. a) Zapoznać się z urządzeniem i jego działaniem. b) Oddzielić układ (system) elektrycznie. c) Przed przystąpieniem do procedury należy się upewnić, że: w razie potrzeby dostępny jest sprzęt mechaniczny do obsługi butli z czynnikiem chłodniczym; wszystkie środki ochrony osobistej są dostępne i używane są prawidłowo; proces odzyskiwania jest cały czas nadzorowany przez kompetentną osobę; Urządzenia i butle do odzyskiwania spełniają odpowiednie normy. d) Przepompować układ chłodniczy, jeśli to możliwe. e) Jeśli nie jest możliwa próżnia, należy wykonać kolektor, aby czynnik chłodniczy mógł zostać usunięty z różnych części systemu. f) Przed rozpoczęciem procesu odzyskiwania upewnić się, że butla znajduje się na wadze. g) Włączyć maszynę do odzyskiwania i postępować zgodnie z instrukcjami producenta.h) Nie napełniać zbytnio butli. (Nie więcej niż 80% objętości napełnienia płynnego).

i) Nie przekraczać maksymalnego ciśnienia

roboczego butli, nawet chwilowo. j) Po prawidłowym napełnieniu butli i zakończeniu procesu należy upewnić się, że butle i wyposażenie zostały natychmiast usunięte z miejsca instalacji i że wszystkie zawory odcinające urządzenia są zamknięte. k) Odzyskany czynnik chłodzenia nie może być użyty do napełnienia innego układu chłodzenia, chyba że wcześniej został on oczyszczony i sprawdzony. ETYKIETOWANIE - Urządzenie musi być zaopatrzony w odpowiednią etykietę, informującą, że został de- zaktywowany i opróżniony czynnik chłodzenia. Etykieta musi posiadać datę i podpis. - Upewnić się, że urządzenie posiada etykie- ty, które informują, że urządzenie zawiera łatwopalny czynnik chłodzenia. ODZYSKIWANIE - Kiedy czynnik chłodniczy jest usuwany z układu, czy to w celu konserwacji lub zamknięcia, zaleca się jako dobrą praktykę, aby wszystkie czynniki chłodnicze były usuwane w sposób bezpieczny. Przenosząc czynnik chłodniczy do butli należy upewnić się, że używane są tylko odpowiednie butle do odzyskiwania czynnika chłodniczego. Należy upewnić się, że mamy do dyspozycji odpowiednia ilość butli do prze- chowania całego ładunku (odzysku) z układu. Wszystkie stosowane butle są przeznaczone do odzyskanego czynnika chłodniczego i oznac- zone tym czynnikiem chłodniczym (tj. specjalne butle do odzysku czynnika chłodniczego). Butle muszą być kompletnie wyposażone w zawór bezpieczeństwa i powiązane zawory odcinające, w dobrym stanie technicznym. Butle do odzysku są opróżniane i, jeśli to możliwe, chłodzone przed odzyskiem. - Sprzęt do odzysku musi być w dobrym stanie technicznym, z zestawem instrukcji dotyczących danego sprzętu, który ma się pod ręką i musi być odpowiedni do odzyskiwania łatwopalnych czynników chłodniczych. Ponadto musi być dostępny zestaw skalibrowanych wag, działających prawidłowo. Węże muszą być kompletne ze szczelnymi złączkami i w dobrym stanie. Przed użyciem sprzętu do odzyskiwania, należy upewnić się, że jest on w dobrym stanie i działa sprawnie, że był konserwowany prawidłowo i że wszystkie jego części elektryczne są uszczelnione, aby zapobiec zapłonowi , w przypadku wydostania się czynnika chłodniczego. W razie wątpliwości skontaktować się z producentem. - Odzyskany czynnik chłodzenia zostanie zwrócony do dostawcy tego czynnika w butli do odzysku i zostanie umieszczona na niej No- tykacja dot. przekazania odpowiednich odpa- dów. Nie wolno mieszać czynnika chłodzącego w pojemnikach do odzysku a przede wszystkim w butlach. - Jeśli konieczne jest usunięcie sprężarek lub olejów sprężarkowych, należy upewnić się, że zostały one opróżnione do akceptowalnego poziomu, aby mieć pewność, że łatwopalny czynnik chłodniczy nie pozostał w smarze. Pro- ces ewakuacji zostanie przeprowadzony przed przekazaniem sprężarki do dostawców. W celu przyśpieszenia tego procesu, wystarczy tylko zastosować ogrzewanie statyczne w korpusie kompresora Kiedy z układu jest pobierany olej, czynność tę należy przeprowadzić w bezpiecz- ny sposób. KWALIFIKACJE PERSONELU SERWISOWEGO OGÓLNIE - Wymagane jest dodatkowe specjalne przeszko- lenie, oprócz zwykłych procedur naprawczych urządzeń chłodniczych, kiedy jest uszkod- zone urządzenie z łatwopalnymi czynnikami chłodniczymi . - W wielu krajach szkolenie to jest prowadzone przez krajowe organizacje szkoleniowe, które są akredytowane do nauczania odpowiednich krajowych standardów kompetencji, które mogą zostać ustanowione w prawodawstwie. - Osiągnięte kompetencje muszą być udokumen- towane zaświadczeniem. SZKOLENIA - Szkolenie powinno obejmować następujące zagadnienia: - Informacje na temat potencjału wybuchowego łatwopalnych czynników chłodniczych, aby pokazać, że produkty łatwopalne mogą być niebezpieczne w przypadku nieostrożnego obchodzenia się z nimi. - Informacje na temat możliwych źródeł zapłonu, zwłaszcza tych, które nie są oczywiste, takich jak zapalniczki, przełączniki światła, odkurzac- ze, grzejniki elektryczne. - Informacje na temat różnych koncepcjibezpieczeństwa: - Bez wentylacji - (patrz Klauzula GG.2). Bezpieczeństwo urządzenia nie zależy od wentylacji korpusu. Odłączenie urządzenia lub otwarcie korpusu nie ma żadnego znaczącego wpływu na bezpieczeństwo. Niemniej jednak istniej możliwość, że czynnik chłodniczy może gromadzić się wyciekając do obudowy i zos- tanie uwolnienia łatwopalna atmosfera, kiedy obudowa zostanie otwarta. - Obudowa wentylowana - (patrz Klauzula GG.4). Bezpieczeństwo urządzenia nie zależy od wentylacji korpusu. Odłączenie urządzenia lub otwarcie korpusu nie ma żadnego znaczącego wpływu na bezpieczeństwo. Należy zachować ostrożność, aby wcześniej zagwarantować wystarczającą wentylację. - Pomieszczenie wentylowane - (patrz Klau- zula GG.5). Bezpieczeństwo urządzenia nie zależy od wentylacji pomieszczenia. Odłączenie urządzenia lub otwarcie korpu- su nie ma żadnego znaczącego wpływu na bezpieczeństwo. Nie wyłączać wentylacji pomieszczenia w czasie przeprowadzania naprawy. - Informacje na temat koncepcji elementów i obwodów uszczelnionych zgodnie z IEC 60079- 15: 2010. - Informacje na temat prawidłowych procedur pracy: URUCHOMIENIE - Upewnić się, że powierzchnia podłogi jest wystarczająca do napełnienia czynnikiem chłodniczym lub, że kanał wentylacyjny jest zamontowany we właściwy sposób. - Podłączyć rury i przeprowadzić próbę szczelności przed napełnieniem czynnikiem chłodniczym. - Sprawdzić urządzenie pod względem bezpieczeństwa przed oddaniem go do eksploa- tacji. KONSERWACJA - Przenośne urządzenie z łatwopalnymi czynnika- mi chłodniczymi należy naprawiać na zewnątrz lub w specjalnie wyposażonym warsztacie. - Zapewnić odpowiednią wentylację w miejscu naprawy. - Należy mieć na uwadze, że złe działanie urządzenie może być spowodowane wyciekiem czynnika chłodniczego i że może mieć miejsce wyciek czynnika chłodniczego/ - Rozładować kondensatory w taki sposób, aby nie wywołać iskrzenia. Standardowa procedu- ra zwarcia zacisków kondensatora generuje generalnie iskry. - Złożyć ponownie z precyzją uszczelnione szafki. Jeśli uszczelnienia są już zużyte należy je wymienić. - Sprawdzić urządzenie pod względem bezpieczeństwa przed oddaniem go do eksploa- tacji. NAPRAWIAĆ - Przenośne urządzenie z łatwopalnymi czynnika- mi chłodniczymi należy naprawiać na zewnątrz lub w specjalnie wyposażonym warsztacie. - Zapewnić odpowiednią wentylację w miejscu naprawy. - Należy mieć na uwadze, że złe działanie urządzenie może być spowodowane wyciekiem czynnika chłodniczego i że może mieć miejsce wyciek czynnika chłodniczego/ - Rozładować kondensatory w taki sposób, aby nie wywołać iskrzenia. - Kiedy wymagane byłoby tzw. twarde lutowanie, następujące procedury będą przeprowadzane w odpowiedniej kolejności: - Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, płyn chłodzący można spuścić na zewnątrz. Należy zachować ostrożność, aby czynnik chłodniczy nie spowodował żadnego zagrożenia. W razie wątpliwości jedna osoba musi pilnować wyjścia. Należy zachować specjalną ostrożność, aby spuszczany czynnik chłodzenia nie wypłynął ponownie do budynku. - Opróżnić układ czynnika chłodniczego. - Przedmuchiwać układ czynnika chłodniczego azotem przez 5 minut. - Ponownie opróżnić. - Usunąć części, które będą zamienione przez wycięcie, nie przez odpalenie. - Przedmuchać miejsce lutowania azotem w cza- sie procesu tzw. twardego lutowania („brazing”). - Przeprowadzić próbę szczelności przed napełnieniem czynnikiem chłodniczym. - Złożyć ponownie z precyzją uszczelnione szafki. Jeśli uszczelnienia są już zużyte należy je wymienić. - Sprawdzić urządzenie pod względem bezpieczeństwa przed oddaniem go do eksploa- tacji. DEMONTAŻ - Jeśli bezpieczeństwo jest zagrożone, kiedyurządzenie jest wyłączone z eksploatacji, ładunek czynnika chłodniczego musi zostać usunięty przed jego wyłączeniem z eksploatacji. - Zapewnić odpowiednią wentylację w miejscu ustawienia urządzenia. - Należy mieć na uwadze, że złe działanie urządzenie może być spowodowane wyciekiem czynnika chłodniczego i że może mieć miejsce wyciek czynnika chłodniczego/ - Rozładować kondensatory w taki sposób, aby nie wywołać iskrzenia. - Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, płyn chłodzący można spuścić na zewnątrz. Należy zachować ostrożność, aby czynnik chłodniczy nie spowodował żadnego zagrożenia. W razie wątpliwości jedna osoba musi pilnować wyjścia. Należy zachować specjalną ostrożność, aby spuszczany czynnik chłodzenia nie wypłynął ponownie do budynku. - Opróżnić układ czynnika chłodniczego. - Przedmuchiwać układ czynnika chłodniczego azotem przez 5 minut. - Ponownie usunąć. - Napełnić azotem aż do ciśnienie atmosferycz- nego. - Umieścić etykietkę na urządzeniu informującą, że usunięto czynnik chłodniczy. USUWANIE - Zapewnić odpowiednią wentylację w miejscu pracy. - Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, płyn chłodzący można spuścić na zewnątrz. Należy zachować ostrożność, aby czynnik chłodniczy nie spowodował żadnego zagrożenia. W razie wątpliwości jedna osoba musi pilnować wyjścia. Należy zachować specjalną ostrożność, aby spuszczany czynnik chłodzenia nie wypłynął ponownie do budynku. - Opróżnić układ czynnika chłodniczego. - Przedmuchiwać układ czynnika chłodniczego azotem przez 5 minut. - Ponownie opróżnić. - Odciąć kompresor i spuścić olej.

- Zwraca się uwagę na fakt, że mogą istnieć do- datkowe przepisy transportowe odnoszące się do urządzeń, które zawierają łatwopalne gazy. Maksymalna liczba urządzeń lub konguracji sprzętu, który może być transportowany razem, zostanie określona przez obowiązujące przepisy transportowe.

OZNACZENIE URZĄDZEŃ SYMBOLAMI

- Powiadomienia o podobnych urządzeniach gospodarstwa domowego, które są używane w miejscu pracy, są na ogół traktowane zgodnie z lokalnymi przepisami i zapewniają minimalne wymagania dotyczące zapewnienia znaków bezpieczeństwa i / lub zdrowia w miejscu pracy. - Muszą być zachowane wszystkie wymagane oznaczenia, a pracodawcy muszą zapewnić, że pracownicy otrzymają odpowiednie i wystarczające instrukcje oraz szkolenia na temat znaczenia odpowiednich znaków bezpieczeństwa i działań, które należy podjąć w odniesieniu do tych znaków. - Skuteczności znaków nie może być umniejszo- na przez zbyt wiele znaków, które są umieszc- zone razem. - Każdy użyty piktogram powinien być możliwie jak najprostszy i zawierać tylko istotne szczegóły.

- Patrz przepisy krajowe

MAGAZYNOWANIE URZĄDZEŃ / SPRZĘT

GOSPODARSTWA DOMOWEGO - Magazynowanie urządzenia powinno odbywać się zgodnie z instrukcjami producenta. - Przechowywanie zapakowanych urządzeń (nie sprzedanych). - Zabezpieczenie opakowania magazynowego musi być skonstruowane w taki sposób, aby mechaniczne uszkodzenia urządzenia wewnątrz opakowania nie powodowały wycieku czynnika chłodniczego. - Maksymalna ilość urządzeń, które można przechowywać razem, będzie określona przez lokalne przepisy.Ελληνικά Φορητό κλιματιστικό

Ten produkt jest uznawany i chroniony prawną gwarancją zgodnie z obowiązującymi przepisami. W celu wyegzekwowania swoich prawa lub inte- resów, należy udać się do dowolnego z naszych ocjalnych usług pomocy technicznej. Najbliższy punkt można znaleźć, korzystając z poniższego linku: http://taurus-home.com/ Można również poprosić o informacje, kontaktując się z nami. Można też pobrać niniejszą instrukcję obsługi i jej aktualizacje na http://taurus-home.com/
