MANUAL DE UTILIZADOR TV621BT1 BRANDT

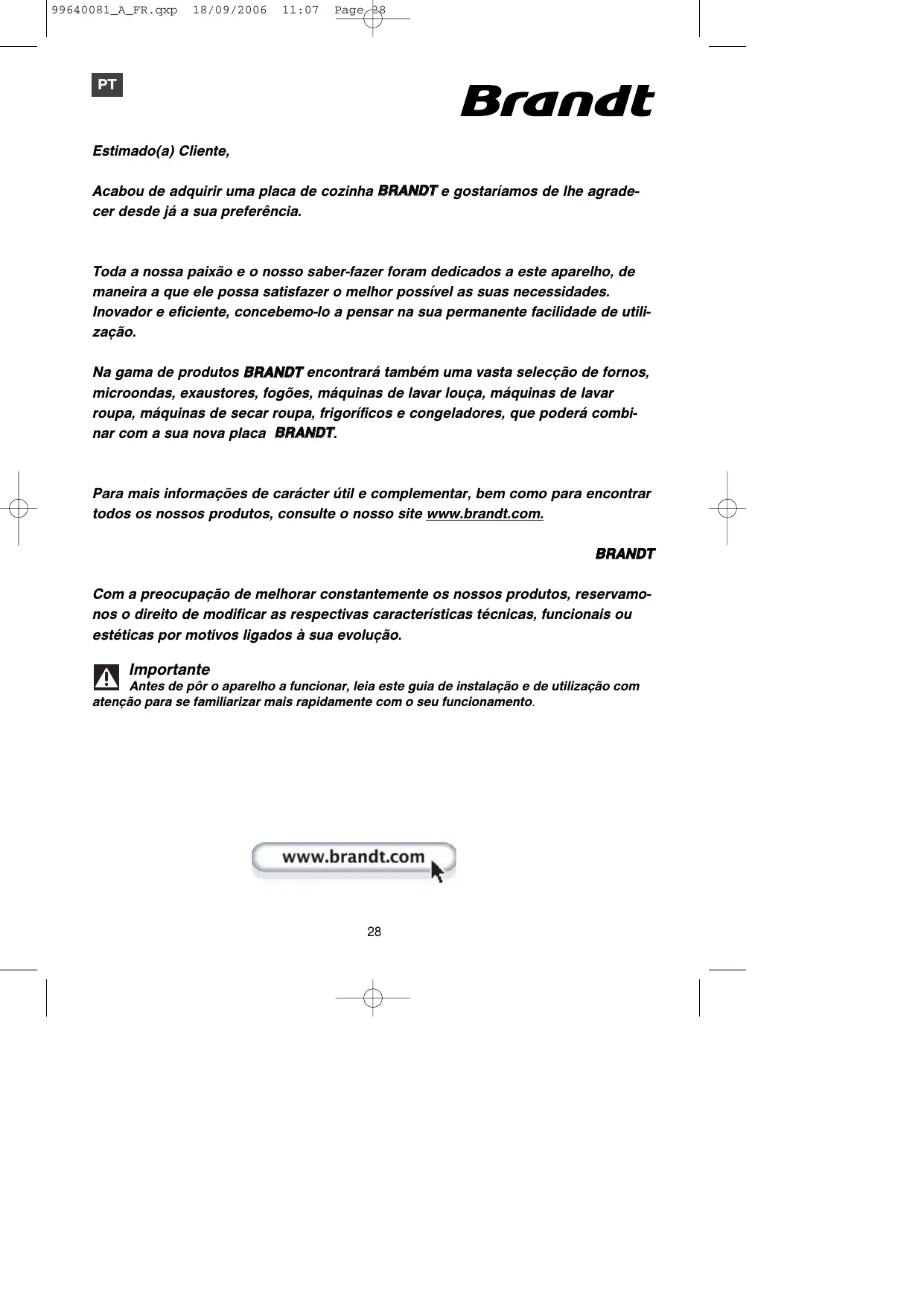

Estimado(a) Cliente, Acabou de adquirir uma placa de cozinha BRANDT e gostaríamos de lhe agradecer desde já a sua preferência. Toda a nossa paixão e o nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possível as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente facilidade de utilização. Na gama de produtos BRANDT encontrará também uma vasta selecção de fornos, microondas, exaustores, fogões, máquinas de lavar louça, máquinas de lavar roupa, máquinas de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placa BRANDT. Para mais informações de carácter útil e complementar, bem como para encontrar todos os nossos produtos, consulte o nosso site www.brandt.com. BRANDT Com a preocupação de melhorar constantemente os nossos produtos, reservamonos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução. Importante Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

• Instruções de segurança ______________________________________________
• Respeito pelo meio ambiente __________________________________________
• Descrição do aparelho _______________________________________________

1 / INSTALAÇÃO DA PLACA DE COZINHA

• Escolha do local de instalação _________________________________________

2 / UTILIZAÇÃO DA PLACA DE COZINHA

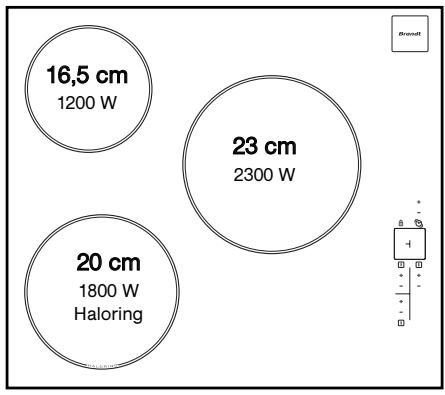

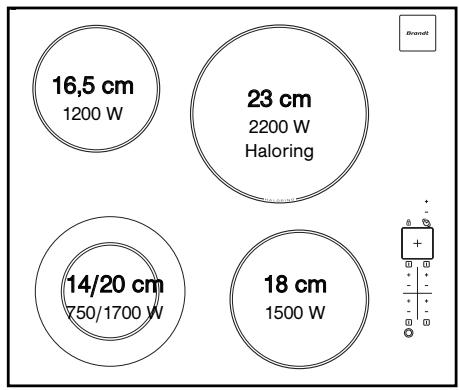

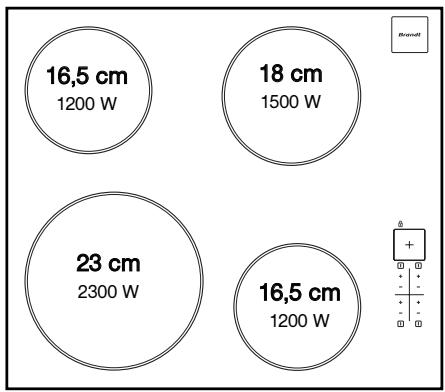

• Descrição da parte de cima ____________________________________________
• Recipientes para a vitrocerâmica _______________________________________
• Descrição dos comandos _____________________________________________
• Ligar a placa ________________________________________________________
• Regulação da potência _______________________________________________
• Desligar a placa _____________________________________________________
• Zona adicional ______________________________________________________
• Regulação dos temporizadores ________________________________________
• Utilização do sistema de “segurança para crianças” _______________________
• Seguranças em funcionamento da placa _________________________________

• Aquando da colocação em serviço _____________________________________
• Aquando da colocação em funcionamento _______________________________
• Durante a utilização __________________________________________________

• INSTRUÇÕES DE SEGURANÇA Esta placa de cozinha foi concebida para ser utilizada par uso doméstico. Concebidas exclusivamente para cozinhar bebidas e géneros alimentares, estas placas de cozinha não contêm nenhum componente a base de amianto.

• Calor residual Enquanto uma zona de aquecimento que está a funcionar estiver quente, um sinal luminoso H”(consoante os modelos) correspondente a esta zona permanece aceso no indicador. Quando uma zona de cozedura está em posição de paragem, se a sua temperatura for elevada, esta afixação permanece acesa. Após um corte de corrente prolongado, pode aparecer outra indicação luminosa, esta apagar-se-á após uma pressão num dos botões. No entanto, a temperatura das zonas de cozedura radiante pode continuar elevada. Atenção Não tocar nestas zonas para evitar queimaduras. Não olhar fixamente para as lâmpadas de halogéneo das zonas de cozedura.

• Sistema de segurança para crianças A placa de cozinha possui um sistema de segurança para crianças que bloqueia a utilização da mesma durante o funcionamento ou em modo desligado (ver capítulo: utilização do sistema de segurança para crianças). Não se esqueça de desbloquear o sistema antes de reutilizar a placa. diatamente a placa para evitar choques eléctricos. Para tal, retire os fusíveis ou accione o disjuntor. Não voltar a utilizar a placa de cozinha antes da substituição da parte de cima em vidro.

• RESPEITO PELO MEIO AMBIENTE — Os materiais que constituem esta embalagem são recicláveis. Por isso, participe à sua reciclagem e coloque-os nos contentores municipais previstos para o efeito. — Este aparelho também contém vários materiais recicláveis. A presença deste símbolo indica-lhe que os aparelhos usados não devem ser misturados com os outros resíduos. A reciclagem dos aparelhos organizada pelo seu fabricante realizar-se-á assim nas melhores condições, em conformidade com a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos. Dirija-se junto da sua junta de freguesia ou do seu revendedor para conhecer os pontos de recolha dos aparelhos usados mais próximos do seu domicílio. — Obrigado pela sua colaboração na protecção do meio ambiente. Perigo eléctrico Verifique se não há nenhum cabo de alimentação de outro aparelho eléctrico que esteja ligado perto da placa de cozinha e que esteja em contacto com as zonas de cozedura. Se constatar o aparecimento de alguma fenda na superfície do vidro, desligue ime30 99640081_A_FR.qxp 18/09/2006 11:07 Page 31

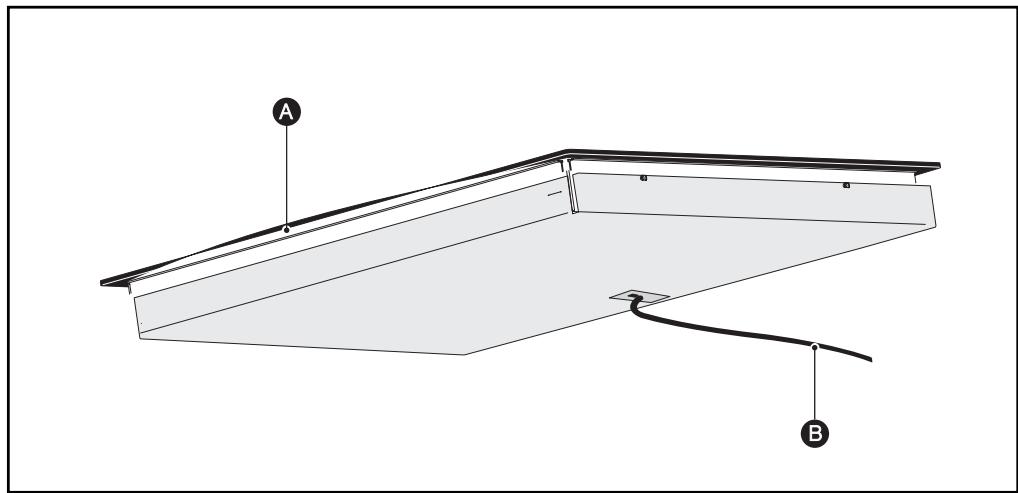

• DESCRIÇÃO DO APARELHO

A Vidro vitrocerâmico B Fio de alimentação

1 / INSTALAÇÃO DA PLACA DE COZINHA

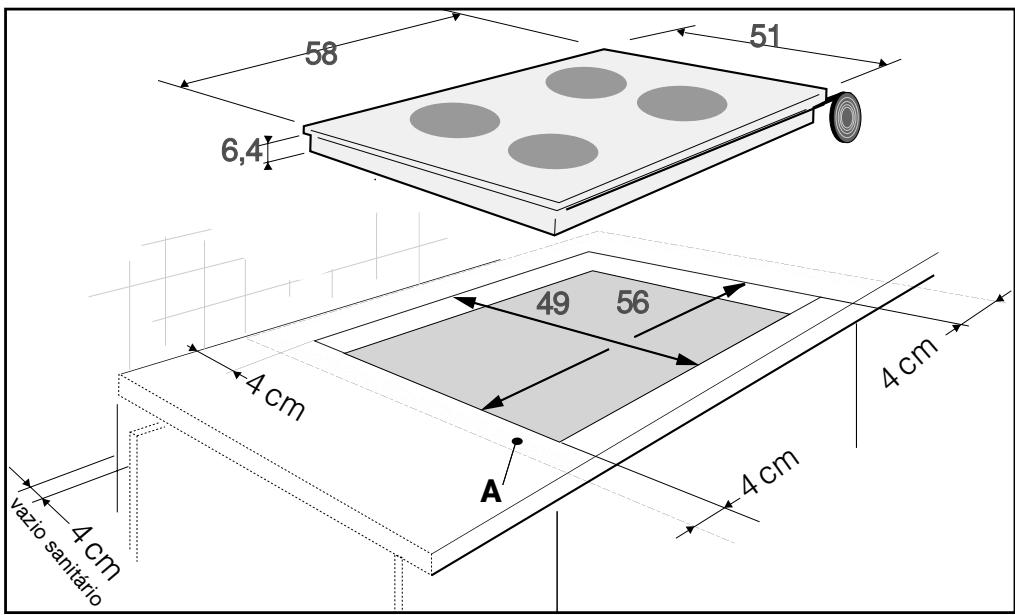

• ENCASTRAMENTO Seguir o esquema acima. A placa deve ser colocada de maneira a deixar sempre a ficha eléctrica acessível. A distância entre as bordas da placa e a parede (ou separação) lateral ou traseira deve ser no mínimo de 4 cm (zona A). A placa pode ser encastrada directamente no plano de trabalho por cima do forno em posição alta. (distância mínima 10 mm) A estanquecidade com o plano de trabalho é garantida através de uma junta. -Esta junta é colada por baixo da placa, insira directamente a placa no recorte. -Esta junta é fornecida na bolsa, cole-a por baixo da placa.

1 / INSTALAÇÃO DA PLACA DE COZINHA

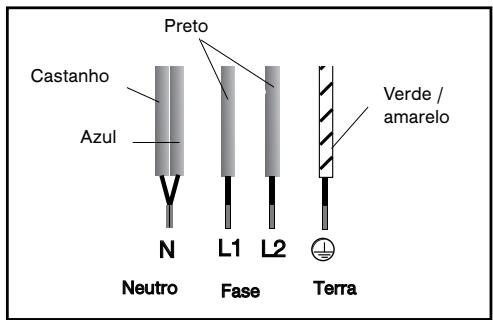

• Ligação eléctrica 400V 2N Estas placas devem ser ligadas à rede eléctrica através de uma tomada de corrente conforme à publicação CEI 60083 ou de um dispositivo de corte omnipolar conforme às regras de instalação em vigor. Aquando da colocação sob tensão da placa, ou após um corte de corrente prolongado, uma codificação luminosa aparece no painel de comando. Aguarde cerca de 30 segundos que essas informações desapareçam antes de utilizar a placa (Esta visualização é normal e está reservada, dado o caso, ao seu serviço pós-venda. O utilizador da placa não deve em caso algum tomá-las em consideração). Atenção Se o cabo estiver danificado, deverá ser substituído pelo fabricante, o serviço pós-venda ou uma pessoa igualmente habilitada de modo a evitar qualquer perigo.

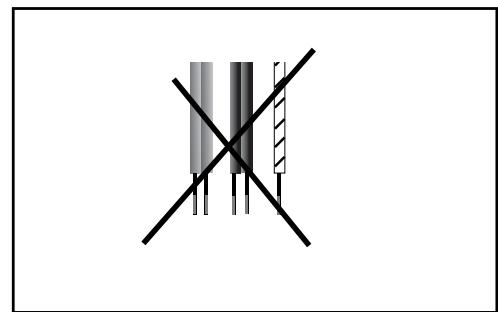

- 16A Antes de proceder à ligação, separe os 2 fios de fase L1 e L2. Preto Castanho Verde / amarelo Azul

Neutro L1 L2 Fase Terra Em caso de mau funcionamento da placa de cozinha com uma ligação de 400 V 2N trifásica, verifique se o fio neutro está devidamente ligado.

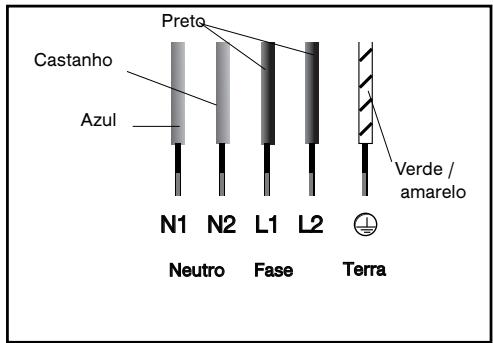

• Ligação eléctrica 2x230V 2L+2N

- 16A Separe os fios antes da ligação. Preto

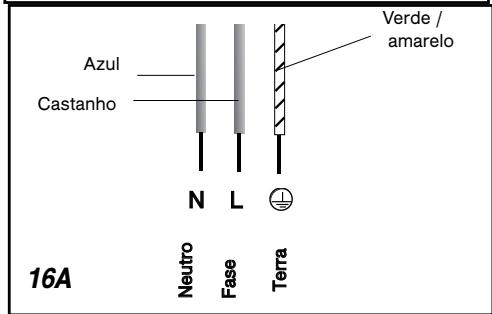

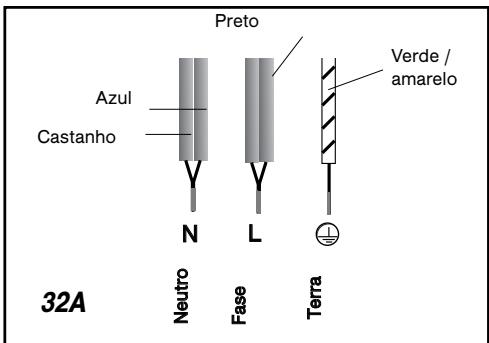

• Ligação eléctrica 220-240V Castanho

• Ligação eléctrica 400V 3 - 16A Verde / amarelo Azul Castanho Terra Fase Neutro N L 16A Terra

2 / UTILIZAÇÃO DA PLACA DE COZINHA

2 / UTILIZAÇÃO DA PLACA DE COZINHA

• RECIPIENTES PARA A VITROCERÂMICA Conselho Utilizar um recipiente com um tamanho adequado. o diâmetro do fundo do recipiente deve ser igual ou superior à zona serigráfica. Não deixar um recipiente vazio em cima de uma zona de aquecimento. Não deixar recipientes que contenham óleo ou gorduras quentes sem vigilância em cima de uma zona de aquecimento.

• Os recipientes Devem estar concebidos para a cozinha eléctrica. O fundo deve ser plano. Utilize de preferência panelas em: — Aço inoxidável com fundo trimetálico espesso ou “sandwich”. — Alumínio com fundo liso espesso, - Aço esmaltado

• Utilização Uma regulação superior é necessária em caso: - de quantidades importantes - de cozeduras com um recipiente sem tampa - da utilização de uma panela em vidro ou cerâmica. Uma regulação inferior é necessária em caso: - de cozedura de alimento com tendência para queimar facilmente (começar com uma regulação mais fraca, a regulação pode ser aumentada se necessário). - de derrame (retire a tampa ou a panela, depois baixe a regulação).

• Poupança de energia: Para acabar a cozedura, coloque na posição 0, deixando o recipiente em posição para utilizar o calor acumulado. (desta forma poupa energia). Sempre que possível, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.

• Regulação automáticas dos focos Os focos regulam-se automaticamente, acendem-se e apagam-se para manter a potência seleccionada. Assim, a temperatura permanece homogénea e adaptada à cozedura dos seus alimentos. A frequência de regulação varia consoante a potência seleccionada.

2 / UTILIZAÇÃO DA PLACA DE COZINHA

• DESCRIÇÃO DOS COMANDOS Botões A - Ligar/Desligar. B - Da potência. C - Do programador

• REGULAÇÃO DO TEMPORIZADOR de tempo. D - De bloqueio

• COLOCAÇÃO EM FUNCIONAMENTO Prima o botão ligar/desligar da zona que pretende utilizar. Uma visualização 0 intermitente e um sinal sonoro indicam que a zona está acesa. Pode agora regular a potência pretendida. Se não seleccionar uma potência, a zona de aquecimento apagar-se-á automaticamente.

• REGULAÇÃO DA POTÊNCIA - Prima os botões - + da zona de cozedura que deseja utilizar para regular a potência. Siga o mesmo procedimento para as outras zonas de cozedura.

• DESLIGAR Prima o botão ligar/desligar da zona utilizada ou o botão “-” da potência até apagar-se a indicação.

• ZONA ADICIONAL CONSOANTE MODELO Está disponível um temporizador giratório para a totalidade das zonas de aquecimento e é atribuído a uma única zona de aquecimento de cada vez Através de pressões sucessivas , seleccione a zona de aquecimento à qual pretende afectar temporizador. O símbolo giratório e temporizador podem ser atribuídos apenas a uma zona em funcionamento. Para utilizar o temporizador: - Coloque a zona de aquecimento em funcionamento e regule a potência. - Posicione o símbolo giratório nesta zona de aquecimento. - Prima “+“ ou “-” para regular a duração, acende-se um ponto no visor de potência para confirmar a operação. No final da cozedura, a zona desliga-se, o programador do tempo indica 0 e um sinal sonoro é emitido. - Prima o botão “++” ou “--” do temporizador para parar este sinal sonoro. Para alterar as regulações de temporizador: Prima os botões “++” ou “-” do temporizador. Para parar o temporizador: Prima vários segundos ao mesmo tempo os A zona de cozedura adicional é utilizável apebotões “++” e “-” do temporizador ou o botão “--” nas quando a zona de aquecimento principal do temporizador até 0. está em funcionamento. Para a ligar: Para alterar a definição do temporizador: - Definir uma potência. - Pare o temporizador em curso. - Prima um botão , um bip sonoro - Prima várias vezes de seguida para atribuir confirma a operação, alternadamente são a uma nova zona de aquecimento em funcionaE”, ajuste a apresentados a potência e um “E mento. potência necessária. Para a eliminar: - Prima o botão , um bip confirma a acção. 99640081_A_FR.qxp 18/09/2006 11:07 Page 37

2 / UTILIZAÇÃO DA PLACA DE COZINHA

• UTILIZAÇÃO DO “SISTEMA DE SEGURANÇA PARA CRIANÇAS”

Conselho Não se esqueça de desbloquear a placa de cozinha antes de a reutilizar (ver capítulo “utilização do sistema de segurança para crianças”). A placa de cozinha possui um sistema de segurança para crianças que bloqueia os comandos quando esta está parada (para a limpeza por exemplo) ou em funcionamento (para preservar • SEGURANÇAS DURANTE as definições seleccionadas).

FUNCIONAMENTO DA PLACA

Por razões de segurança, só o botão “desligar” está sempre activo e autoriza o corte de uma

• Auto-Stop system zona de aquecimento, mesmo quando bloNo caso de se esquecer de desligar um queada. cozinhado, saiba que esta placa está equipada com uma função de segurança denomi•Como bloquear? nada “Auto-Stop system”, que desliga autoMantenha premido o botão de bloqueio até o maticamente a zona de aquecimento esqueindicador luminoso colocado por cima se acencida, uma vez decorrido o tempo predefinido. der e um bip ser emitido, confirmando a sua Se esta segurança for activada, o corte da acção. zona de aquecimento é assinalado pela visuaAS”ou “A A” na zona de comando e lização de “A
• Placa bloqueada em funcionamento “bip” sonoro emitido durante cerca de A amostragem das zonas de cozedura em fun2 minutos. Para a desactivar, basta premir um cionamento indica alternadamente a potência e o símbolo de bloqueio botão qualquer do comando. Quando premir os botões de potência ou do proUm duplo bip sonoro confirmará a sua acção. gramador de tempo das zonas em funcionamento, o indicador luminoso de bloqueio acende-se, apagar-se-á após alguns segundos, Só o botão “paragem” está sempre activo.Nas zonas de cozedura que não funcionam, o símbolo e o indicador luminoso acendem-se quando premir os botões “lligar/desligar” .O símbolo apaga-se decorridos alguns segundos.

• A placa é bloqueada no modo desligado O indicador luminoso por cima do botão de bloqueio está apagado. Uma pressão breve deste botão acende o indicador luminoso. O indicador luminoso é visualizado ao premir o botão ligar/desligar de qualquer uma das zonas de aquecimento.

• Como desbloquear? Prima o botão de bloqueio até a extinção do indicador luminoso e a emissão de um duplo bip confirmarem a sua acção.

3 / MANUTENÇÃO CORRENTE DO APARELHO

• PRESERVAR O APARELHO funcionamento ou a impossibilidade de utilização da placa, não são abrangidos pela garantia. Evitar choques com os recipientes: Não guardar detergentes de limpeza ou produtos inflamáveis no móvel situado por baixo da placa de cozinha. Não aquecer latas de conservas fechadas, pois estas podem rebentar. Esta precaução é válida, obviamente, para todos os modos de cozedura. Nunca utilizar folhas de papel de alumínio para a cozedura. Nunca colocar produtos embalados com alumínio ou em recipientes de alumínio na placa de cozinha. O alumínio pode derreter-se e danificar definitivamente a placa de cozinha. A placa de cozinha nunca deve servir para armazenar o que quer que seja (acendimento intempestivo, riscos, etc.). Não utilizar aparelhos de limpeza a vapor. O jacto de vapor pode danificar a placa. A superfície de vidro vitrocerâmico é bastante resistente, mas não é inquebrável. Não colocar tampas quentes sobre a placa de cozinha, pois o efeito de “ventosa” das tampas pode danificar a parte de cima vitrocerâmica. Um efeito ‘ventosa’ pode danificar a parte de cima em vitrocerâmica. Evitar a fricção de recipientes, já que com o tempo esta pode provocar uma degradação da decoração na parte de cima vitrocerâmica. Evitar colocar recipientes sobre o quadro ou moldura (consoante o modelo). Evitar a utilização de recipientes com fundo rugoso ou amolgado, já que estes podem conter ou transportar materiais que poderão manchar ou riscar a placa de cozinha. Estes defeitos, que não provocam o não

• LIMPAR A PLACA DE COZINHA

UTILIZAR COMO LIMPAR ? Sujidade ligeira. Esponjas sanitárias. Demolhar convenientemente com água quente a zona a lavar e depois limpar. Acumulação de sujidade reaquecida. Derrames de açúcar ou de plásticos derretidos. Esponjas sanitárias. Raspador especial para vidro. Demolhar convenientemente com água quente a zona a lavar, utilizar um raspador especial para vidro para tirar o maior, acabar com o lado de esfregão de uma esponja sanitária e depois limpar. Auréolas e marcas de calcário. Vinagre de álcool branco. Deitar vinagre de álcool branco aquecido em cima da sujidade, deixar agir e limpar com um pano macio. Colorações metálicas brilhantes. Limpeza semanal. Detergente especial para vidro vitrocerâmico. Espalhar sobre a superfície um detergente especial para vidro vitrocerâmico, de preferência um que contenha silicone (efeito protector). creme esponja sanitária especial louça delicada

• Aquando da instalação PROBLEMA CONSTATADO: CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: Visualização de um sinal luminoso. Funcionamento normal. Nada. A instalação provoca o corte do disjuntor. Só um lado da placa é que funciona. Problema na ligação eléctrica da placa. Verifique a sua conformidade. Ver capítulo sobre ligação.

• Quando a placa é ligada PROBLEMA CONSTATADO: A placa não funciona e os mostradores luminosos no painel permanecem desligados. A placa não funciona, a informação é apresentada. CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: O aparelho não esta a ser alimentado. Problema na alimentação ou na ligação. A placa está bloqueada Verifique os fusíveis e o disjuntor eléctrico. CAUSAS POSSÍVEIS: O QUE SE DEVE FAZER: Ver capítulo utilização do sistema de segurança para crianças

• Durante a utilização PROBLEMA CONSTATADO: A placa deixou de funcionar e emite um “BIP” de 10 em 10 segundos aproximadamente, podendo visualizar-se um F7. Aparecem vários pequenos ou F7. Limpar a placa ou retiHouve um derrame ou um objecto está a estorvar o painel rar o objecto e lançar de novo a cozedura. de comando. Os circuitos electrónicos aqueceram-se. Ver capítulo sobre encastramento. Atenção No caso de o vidro em vitrocerâmica quebrar ou rachar, ainda que ligeiramente, desligue imediatamente o aparelho de modo a evitar qualquer risco de choque eléctrico. Contacte o Serviço Pós-Venda.

EBULIÇÃO FERVURA CALDOS

PEQUENOS EBULIÇÃO QUENTE
