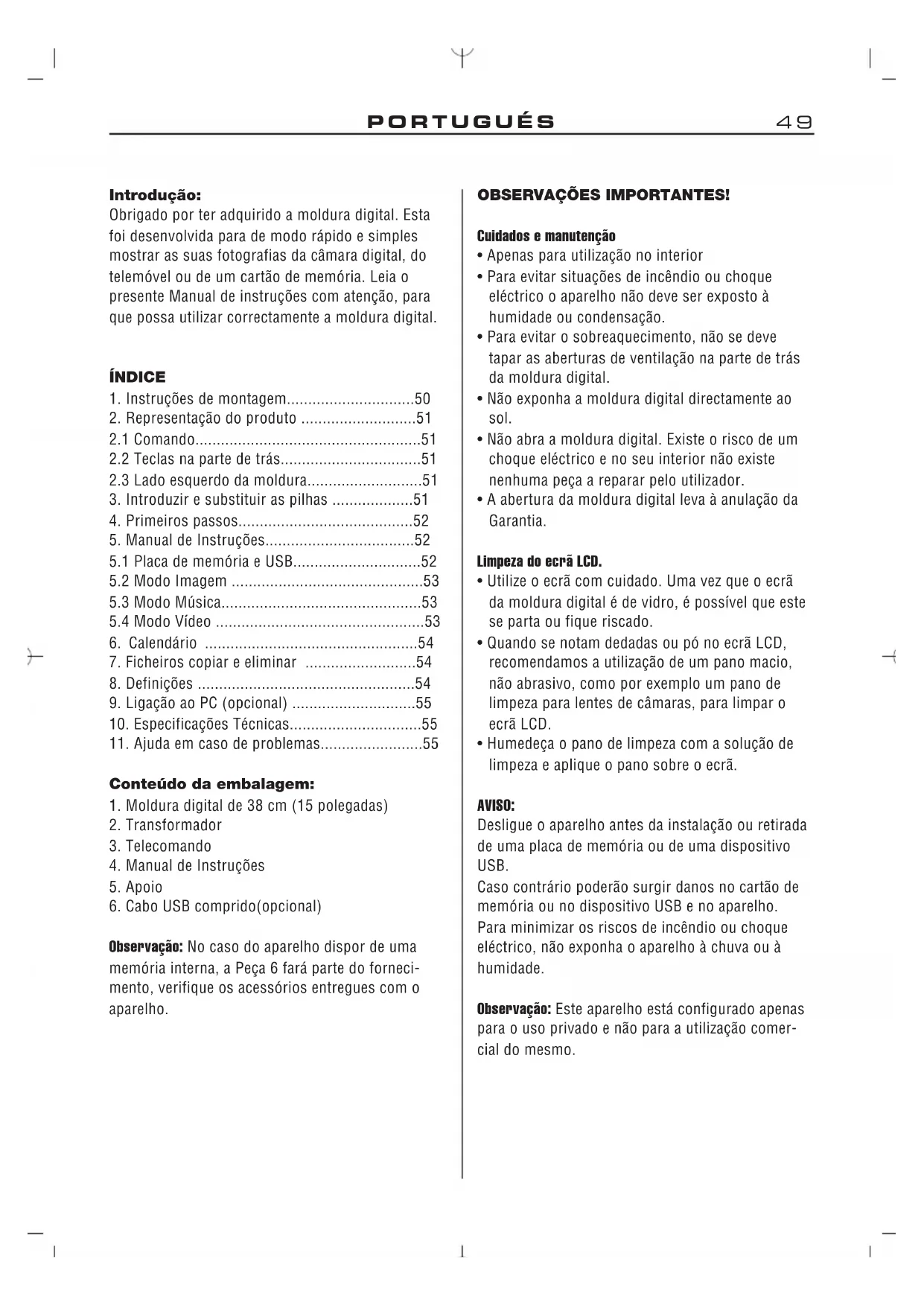

MANUAL DE UTILIZADOR DigiFrame 1587 BRAUN

Obrigado por ter adquirido a moldura digital. Esta foi desenvolvida para de modo rápido e simples mostrar as suas fotografias da câmara digital, do telemóvel ou de um cartão de memória. Leia o presente Manual de instruções com atenção, para que possa utilizar correctamente a moldura digital.

ÍNDICE

1. Instruções de montagem....50
2. Representação do produto ....51
   2.1 Comando....51
   2.2 Teclas na parte de trás....51
   2.3 Lado esquerdo da moldura....51
3. Introduzir e substituir as pilhas .....51
4. Primeiros passos....52
5. Manual de Instruções....52
   5.1 Placa de memória e USB....52
   5.2 Modo Imagem ....53
   5.3 Modo Música....53
   5.4 Modo Vídeo .....53
6. Calendário ....54
7. Ficheiros copiar e eliminar ....54
8. Definições ....54
9. Ligação ao PC (opcional) .....55
10. Especificações Técnicas....55
11. Ajuda em caso de problemas....55

Conteúdo da embalagem:

1. Moldura digital de 38 cm (15 polegadas)
2. Transformador
3. Telecomando
4. Manual de Instruções
5. Apoio
6. Cabo USB comprido(opcional)

Observação: No caso do aparelho dispor de uma memória interna, a Peça 6 fará parte do fornecimento, verifique os acessórios entregues com o aparelho.

OBSERVAÇÕES IMPORTANTES!

Cuidados e manutenção

• Apenas para utilização no interior
• Para evitar situações de incêndio ou choque eléctrico o aparelho não deve ser exposto à humidade ou condensação.
• Para evitar o sobreaquecimento, não se deve tapar as aberturas de ventilação na parte de trás da moldura digital.
• Não exponha a moldura digital directamente ao sol.
• Não abra a moldura digital. Existe o risco de um choque eléctrico e no seu interior não existe nenhuma peça a reparar pelo utilizador.
• A abertura da moldura digital leva à anulação da Garantia.

Limpeza do ecrã LCD.

• Utilize o ecrã com cuidado. Uma vez que o ecrã da moldura digital é de vidro, é possível que este se parta ou fique riscado.
• Quando se notam dedadas ou pó no ecrã LCD, recomendamos a utilização de um pano macio, não abrasivo, como por exemplo um pano de limpeza para lentes de câmaras, para limpar o ecrã LCD.
• Humedeça o pano de limpeza com a solução de limpeza e aplique o pano sobre o ecrã.

AVISO:

Desligue o aparelho antes da instalação ou retirada de uma placa de memória ou de uma dispositivo USB.

Caso contrário poderão surgir danos no cartão de memória ou no dispositivo USB e no aparelho.

Para minimizar os riscos de incêndio ou choque eléctrico, não exponha o aparelho à chuva ou à humidade.

Observação: Este aparelho está configurado apenas para o uso privado e não para a utilização comercial do mesmo.

Funções:

1. Formatos de Imagens suportados: JPEG

2. Formatos de áudio suportados: Mp3 e WMA

3. Formatos de vídeo suportados: MPEG1, MPEG2, MPEG4, M-JPEG e AVI

4. Cartões de memória suportados: SD/SDHC/MMC/MS.

5. Ligação USB: Mini-USB e USB 2.0

6. A memória Flash integrada possibilita guardar de imagens

7. A memória integrada para o apoio de uma ligação ao PC e a gravação de ficheiros (Opcional), ver informações na embalagem).

8. Apresentação de slides automática ao introduzir um cartão de memória

9. Imagens e música: Apresentação de imagens com música de fundo

10. Apresentação de imagens no modo Imagens pequenas

11. Relógio e calendário integrados com janela para apresentação de slides, ligar/desligar temporizados

12. Funções no modo Mostrar imagens: Apresentação de slides, pré-visualização de imagens, zoom, rotação.

13. Velocidade ajustável da apresentação de slides e de efeitos diferentes de transição entre imagens.

14. Luminosidade, contraste, saturação e tonalidade ajustáveis

15. Copiar ficheiros nas memórias internas e eliminar ficheiros nos cartões de memória e nas memórias internas.

16. Altifalantes estéreo integrados (2x2W) e ligação para auscultadores

17. Posicionamento variável (vertical e horizontal), a moldura digital pode ser pendurada na parede.

18. Idioma para o menu do ecrã: Inglês, Alemão e outros idiomas selecionáveis

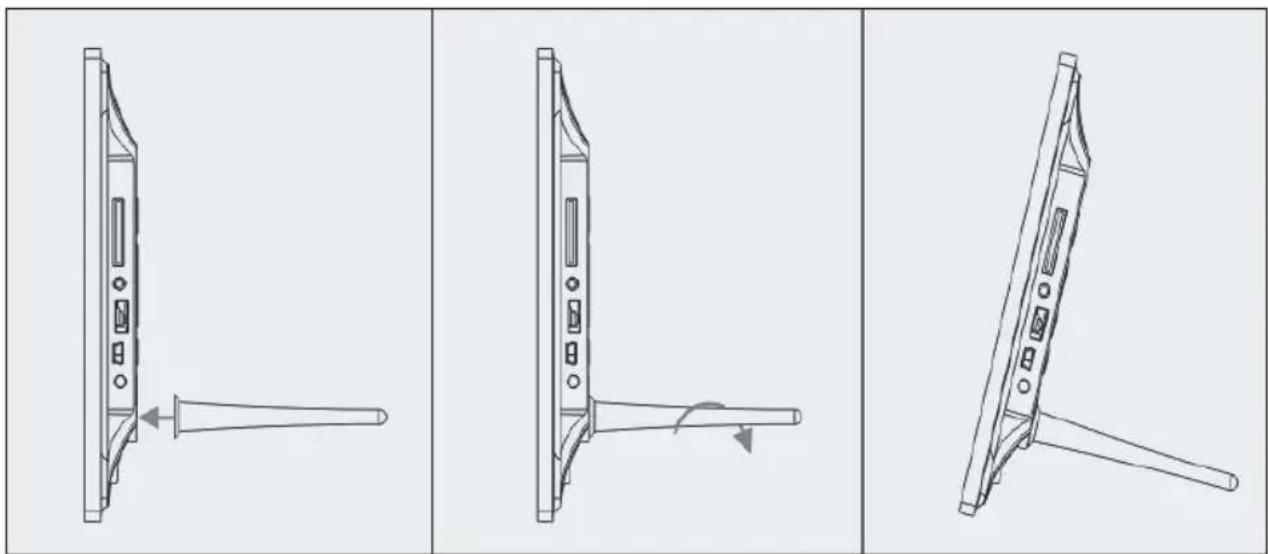

1. Instruções de montagem

Fixe o apoio na ranhura da moldura digital e rode o apoio no sentido dos ponteiros do relógio fixando-o. Assegure-se previamente, que o apoio está fixo, e de

seguida coloque o aparelho sobre uma base fixa e estável. Tenha em atenção a figura abaixo.

2. Representação do produto

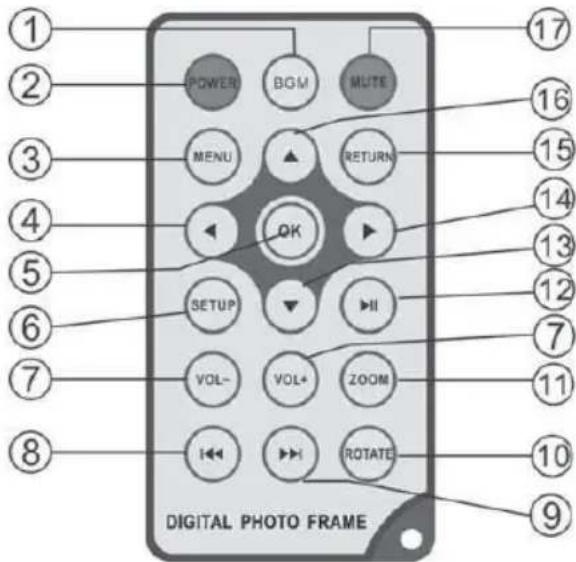

2.1 Telecomando

1 BGM - Apresentação de slides com música de fundo.

2 POWER: Interruptor ligar/desligar.

3 MENU: Menu para Copiar, Apagar, Girar, Zoom

4 ▶ Tecla de seleção de funções, seta para a esquerda

5 OK: Para confirmar ou alterar a função Parar/Reproduzir no modo Música

6 SETUP: Directamente para as definições.

7 VOL +/-: Volume mais alto/baixo.

9 ▶▶▶I Para o ficheiro de música ou de vídeo seguinte

10 RODAR (ROTATE): No sentido dos ponteiros do relógio em passos de 90°, no modo Imagem parada, cada vez que se pressiona.

11 ZOOM: aumento de até 5 vezes. No modo Imagem parada em imagem simples.

12 ▶II A pressionar inicia-se a reprodução quando esta está parada ou em Pausa; pressionar acciona a Pausa durante a reprodução

13 ▼ Tecla de seleção de funções, seta para baixo

14 ▶ Tecla de selecção de funções, seta para a direita.

1 2 3 4 5 6 7 8 POWER BGM MLTE MENU RETURN OK SETUP VOL- VOL+ ZOOM I←→I ROTATE 17 16 15 14 13 12 7 11 10 9 DIGITAL PHOTO FRAME

15 RETORNA: Para voltar para o nível de definições superior

16 ▲ Tecla de seleção de funções, seta para cima

17 SILÊNCIO (MUTE): Pressione a tecla Silêncio (Mute) para regular a reprodução do som transitoriamente em volume baixo.

① EXIT ② ENTER ③ UP ④ DOWN ⑤ LEFT ⑥ RIGHT ⑦ SETUP


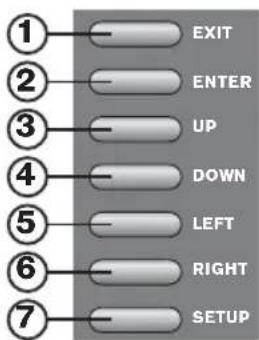

2.2 Teclas na parte de trás

1. Exit
2. Reprodução/Pausa/OK, ENTER longo: Ligar/Desligar
3. Anterior/Alto
4. Próximo/Desede
5. Esquerda, Mais baixo (Música/Video)
6. Direita, Mais alto (Música/Video)
7. Set Up

2.3 Lado esquerdo da moldura

1. Cartão de memória SD/MMC/MS
2. Conector - auscultadores
3. MINI-USB
4. USB 2.0
5. ALIMENTAÇÃO

3. Introduzir e substituir as pilhas

Com a parte de cima do comando voltada para baixo, pressione a área ranhurada do suporte da pilha e puxe o mesmo para si para retirar o suporte. Coloque uma pilha plana de Lítio CR2025 no suporte da pilha com o pólo positivo (lado com "+" voltado para si. Volte a introduzir o suporte.

4. Primeiros passos

3.1. Abra os braços no lado anterior da moldura de imagem digital o máximo possível para fora, a fim de se obter uma máxima estabilidade. Depois insira uma extremidade do adaptador de corrente alterna juntamente fornecido numa tomada eléctrica standard de corrente alternada 110-240V e a outra extremidade no lado errado da moldura.

4.2. Remova a película de protecção que cobre o ecrã LCD.

4.8. Remova o isolamento de plástico da pilha do compartimento da pilha e certifique-se de que se encontra uma pilha no telecomando. Se necessitar de uma pilha nova, consulte por favor o capítulo "Colocar & substituir a pilha".

4.4. Ligue o aparelho, premindo para isso o botão "Power" no telecomando ou ENTER longo na parte da frente do aparelho.

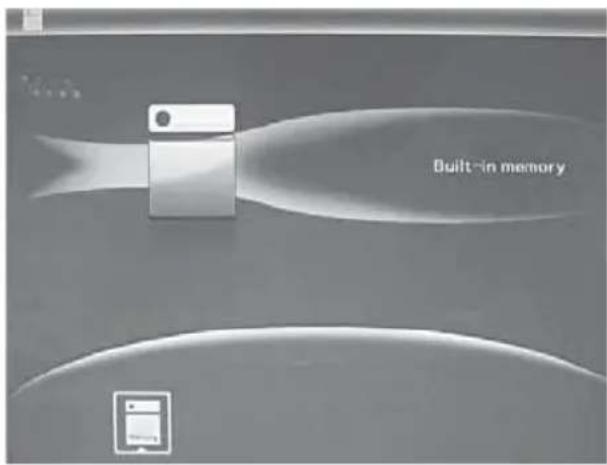

5. Manual de instruções

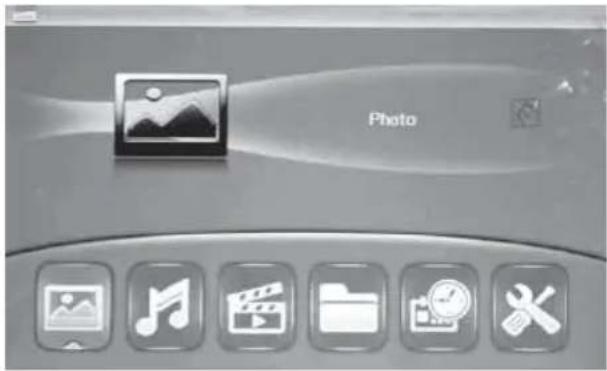

Após ter ligado o aparelho, aparece o ecrã inicial. Prima RETURN, para ir parar a janela de seleccao dos cartoes de memoria.

5.1 Cartões de memória e USB

Suporta SD/SDHC/MS/MMC/MS e USB 2.0. Ao se inserir um cartão de memória ou um dispositivo de USB, é reproduzida automaticamente uma apresentação de diapositivos. Depois prima RETURN duas vezes, para ir parar aos menus Fotografia, Ficheiro, Calendário e Configurações. Prima OK (▶II) para confirmar.


Nota:

1. Certifique-se de que se encontrarem ficheiros de imagem, os ficheiros de música e de vídeo compatíveis no cartão de memória ou no dispositivo USB.
2. Se existirem ficheiros de imagem e de música compatíveis no cartão ou dispositivo USB, a apresentação de diapositivos será automaticamente iniciada com música de fundo.

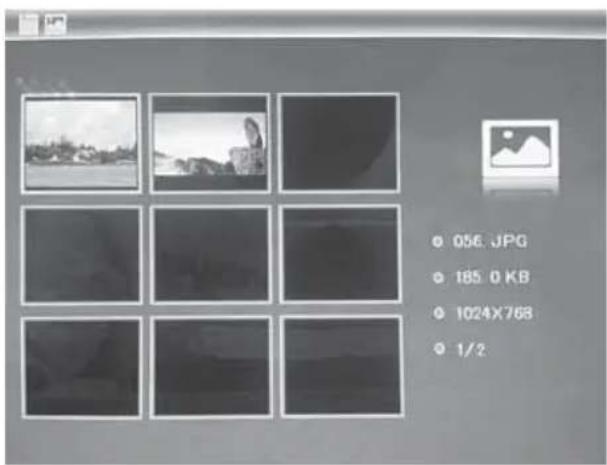

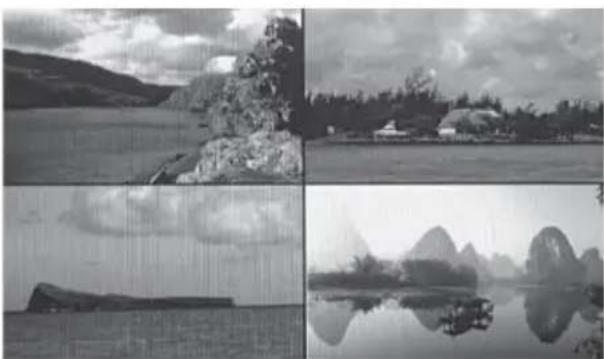

5.2 Modo de imagem

Prima RETURN, para seleccionar “CARTÃO DE MEMÓRIA” no menu principal. Marque Foto e prima OK, para ir ter ao modo de 9 imagens, utilize

▲▼◀▶, para seleccionar uma imagem e prima OK (▶II), para reproduzir a imagem numa janela individual.

056.JPG 185.0 KB 1024X768 1/2

Prima OK (▶II), para reproduzir as imagens numa apresentação de diapositivos, no modo de diapositivo. Altere o modo de diapositivo da seguinte forma: Seleccione CONFIGURAÇÕES, para escolher o MODO DE DIAPositIVO (uma janela/quatro janelas/três janelas), seleccione com ▲▼. Prima OK para confirmar.

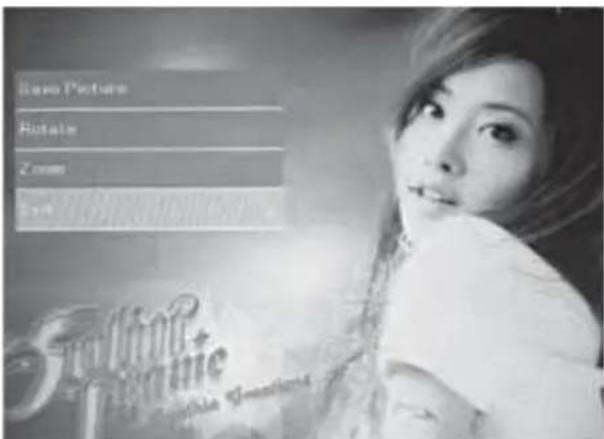

Função Copiar & Apagar

Sirva-se das setas ▲▼◀▶ no modo de 12 imagens, para seleccionar a imagem que deseja copiar para a memória integrada e depois prima OK (▶II), para ir ter ao modo de imagem individual. Prima MENU, para ir ter à máscara da função de copiar e depois em OK para confirmar.

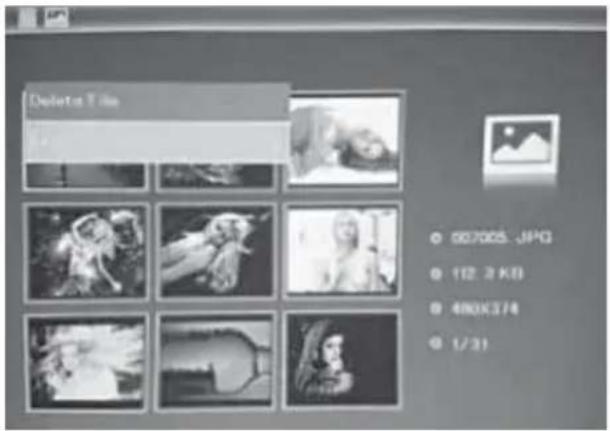

Sirva-se das setas ▲▼◀▶ no modo de 12 imagens, para seleccionar a imagem que deseja apagar e prima MENU, para ir ter à máscara da função de apagar. Depois prima OK para confirmar.

Delete File 007005.JPG 112.3 KB 480X374 1/31

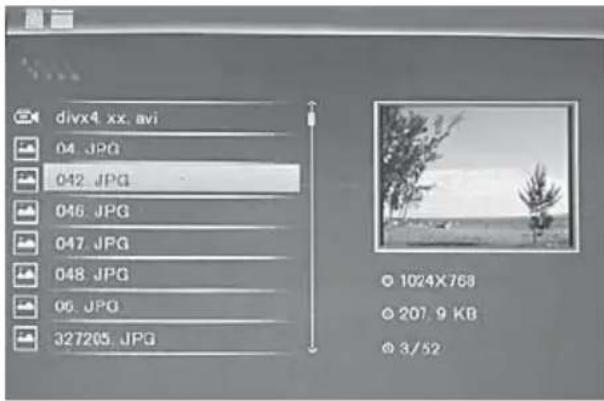

5.3. Modo de música

Prima RETURN, para seleccionar “CARTÃO DE MEMÓRIA” no menu principal. Prima FICHEIRO e depois OK (▶II), para poder ter acesso à máscara dos ficheiros. Neste modo, pode paginar ao longo de todos os ficheiros contidos cartão de memória e apagá-los da memória interna ou num dispositivo externo.

divx4.xx.avi 04.JPG 042.JPG 046.JPG 047.JPG 048.JPG 06.JPG 327205.JPG 1024X768 207.9 KB 3/52

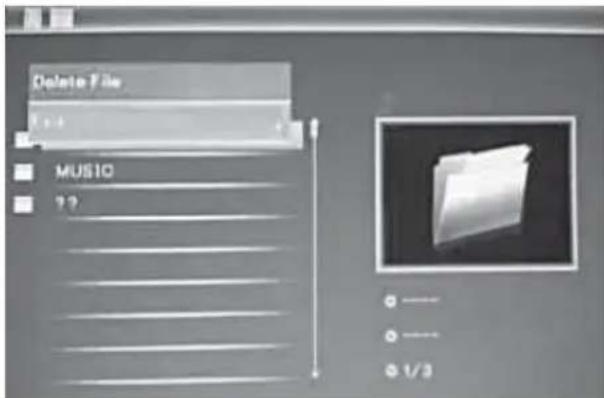

Função Copiar & Apagar

Sirva-se das setas ▲▼, para seleccionar a imagem que deseja apagar, e depois prima MENU, para ir ter à máscara da opção Apagar. Depois prima OK, para confirmar.

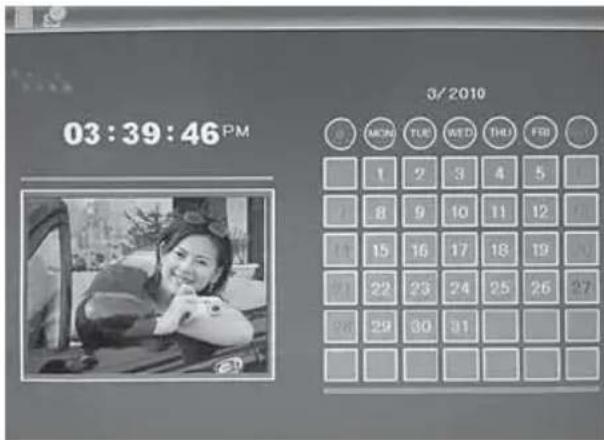

Seleccione Calendário no menu principal e prima OK (▶II), para ter acesso à opção. A hora é indicada no lado superior esquerdo. Por baixo da hora são apresentados automaticamente as imagens conti-das no cartão de memória sob a forma de apresentação de diapositivos.

03:39:46PM 3/2010 MON TUE WED THU FSI 1 2 3 4 5 7 8 9 10 11 12 13 15 16 17 18 19 21 22 23 24 25 26 27 28 29 30 31

8. Configurações

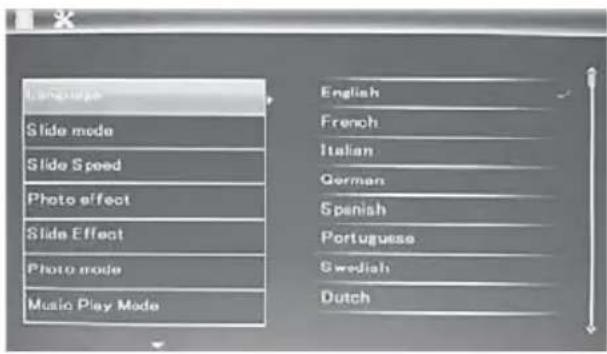

Prima em CONFIGURAÇÕES no menu principal e depois em OK (▶II), para ir ter à máscara da opção das configurações. Sirva-se das setas ▲▼, para seleccionar o ponto que deseja configurar. Prima OK, para visualizar o submenu. Seleccione com as setas ▲▼ e depois prima OK, para confirmar.

8.1 Idioma: Inglês, Francês, Italiano, Alemão, Espanhol, Holandês, Português, Sueco, Grego e outros
8.2 Imagem sequência: Sequência / Aleatório
8.3 Modo start: Diapositiva / Música / Video / Imagem / calendário
8.4 Modo de diapositivo: janela individual, duas janelas e janela tripla
8.5 Velocidade dos diapositivos: 3/5/15/30 segundos, 1/5/15/30 minutos e 1 hora
8.6 Efeito da cor: cores, unicolor, sépia
8.7 Efeito do diapositivo: aleatório, divisão horizontal ligado/desligado, persiana, divisão horizontal ligado/desligado, embaciamento, actualizar próximo, desligado
8.8 Modo de fotografia: adaptação automática, optimizado, imagem integral
8.9 Modo de reprodução de música: repetição individual, circular, sem repetição
8.10 Modo de vídeo: original, ecrã

8.11 Visualização

Contraste: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

Claridade: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

Saturação: Sirva-se das setas ▲▼, para seleccionar um ponto compreendido entre 00 (baixo) e 40 (alto).

Cor: Sirva-se das setas ▲▼, para seleccionar um valor compreendido entre 00 (baixo) e 40 (alto).

8.12 Definir a data/hora: Prima OK e seleccione os pontos que deseja configurar com ▲▼: ano, mês, dia, hora, minutos, segundos. Sirva-se das setas OK, ◀▶, para definir a hora e prima Guardar hora, para confirmar.
8.13 Definir o formato da hora: 12/24, prima OK, seleccione com ▲▼, prima OK e depois sirva-se das setas ▲▼ para a configuração e prima OK para confirmar.
8.14 Alarme: prima OK, seleccione os itens de configuração com ▲▼, da seguinte forma: estado, número, hora, minutos, modo, prima OK, use ◀▶ para aplicar, prima OK para confirmar.
8.15 Auto Power On/Off: prima OK, seleccione os itens de configuração com ▲▼, da seguinte forma: hora, minutos, estado, prima OK, use ◀▶ para aplicar, prima OK para confirmar.
8.16 Configurar memória interna: prima OK, selec- cione Não/Sim com ▲▼. Prima OK para confirmar.
8.17 Desfazer as configurações: carregue aqui, para regressar às configurações básicas.
8.18 Sair: carregue aqui, para abandonar a opção das configurações.

9. Ligação ao PC (Opcional)

Poderá ligar o aparelho a aparelhos exteriores através de um cabo USB, e assim copiar, eliminar ou editar ficheiros.

A. Ligue a moldura digital e conecte a mesma através de um cabo USB ao seu PC com o sistema operativo Windows 2000/XP/Vista/WIN8.
B. O aparelho é detectado automaticamente e surge o símbolo Ligar, de seguida poderá copiar, eliminar e editar ficheiros entre a memória interna e os outros suportes de memória. Deverá reiniciar a moldura digital depois concluir o procedimento de cópia/eliminação, introdução ou edição.

Nunca desconecte a ligação USB quando estiver a transferir ou reproduzir ficheiros. Tal poderá danificar a sua moldura digital. O procedimento correcto é o clicar sobre o símbolo “Remover hardware com segurança” no seu computador.

10. Especificações Técnicas

• Transformador: Entrada CA 100-240V 50/60Hz Saída CC: 12V/1,5A
• Formato de imagem: JPEG
• Formato de áudio: MP3 e WMA
• Formato de vídeo:: MPEG1, MPEG2, MPEG4, M-JPEG e AVI
• Cartões de memória: SD/SDHC/MS/MMC
• USB: USB-Host; MINI-USB (Ligação através de um cabo USB comprido)
• Parâmetros do ecrã:
  Dimensões do ecrã: 38 cm, 15 Polegadas TFT
  Resolução: 1024 x 768 Pixéis

Contraste: 500:1

Formato: 4:3

Brilho: 350 cd/m2

Ângulo de visão:

60°(esquerdo/direito/vertical/horizontal)

Temperatura de funcionamento: 0°\~40°

humidade do ar: 10-85%

- Peso: 1660g

- Dimensões: 366 x 292 x 32 mm (LxAxP)

11. Instruções para a resolução de problemas

No caso de ter problemas com o seu aparelho, consulte as presentes instruções e também o Manual. Para mais ajuda, contacte a assistência técnica.

Sem energia:

Comando não funciona:

- Verifique se a pilha apresenta tensão suficiente (em condições normais a pilha poderá durar seis meses) Se necessário, substitua a pilha por uma nova

Não é possível fazer a leitura de cartões de memória ou USB:

• Verifique se os ficheiros guardados se encontram no cartão de memória ou no dispositivo USB.
• Não é possível fazer a leitura de suportes vazios.

Não é possível reproduzir o ficheiro:

- Verifique se o formato do ficheiro é suportado pelo aparelho.

Ecrã demasiado claro ou escuro:

- Ajuste a luminosidade ou contraste através do menu Definições.

A cor está baça ou não apresenta cor:

- Altere as definições de cor e de contraste.

Sem som:

- Verifique se o volume do som está correctamente ajustado e se o leitor não está no modo Silêncio (Mute).
