BRUKSANVISNING DigiFrame 1587 BRAUN

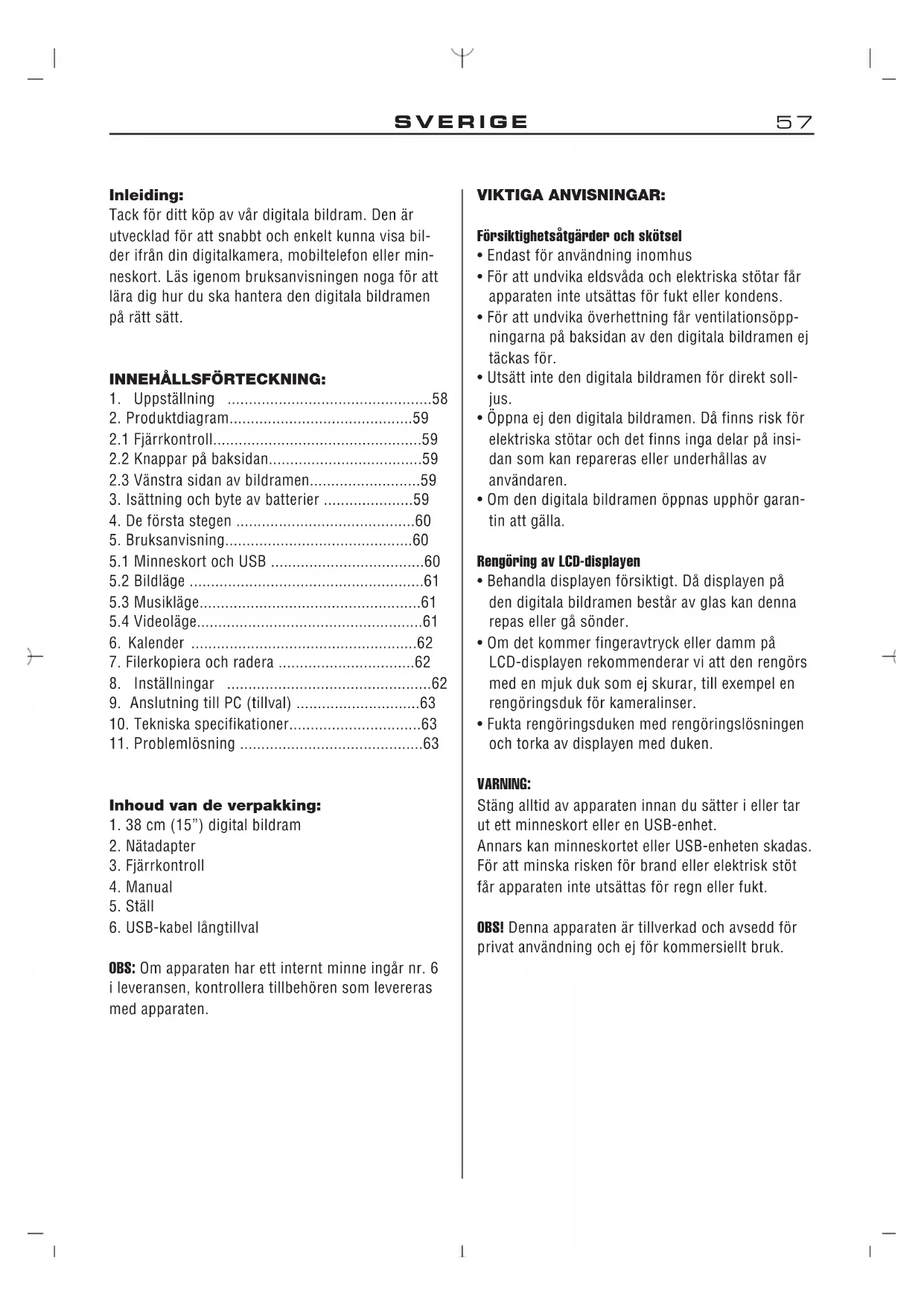

Tack för ditt köp av vår digitala bildram. Den är utvecklad för att snabbt och enkelt kunna visa bilder ifrån din digitalkamera, mobiltelefon eller minneskort. Läs igenom bruksanvisningen noga för att lära dig hur du ska hantera den digitala bildramen på rätt sätt.

1. Uppställning 58
2. Produktdiagram....59
   2.1 Fjärrkontroll....59
   2.2 Knappar på baksidan....59
   2.3 Vänstra sidan av bildramen....59
3. Isättning och byte av batterier ....59
4. De första stegen 60
5. Bruksanvisning....60
   5.1 Minneskort och USB 60
   5.2 Bildläge 61
   5.3 Musikläge....61
   5.4 Videoläge....61
6. Kalender 62
7. Filerkopiera och radera ....62
8. Inställningar 62
9. Anslutning till PC (tillval) 63
10. Tekniska specifikationer....63
11. Problemlösning 63

1. 38 cm (15") digital bildram
2. Nätadapter
3. Fjärrkontroll
4. Manual
5. Ställ
6. USB-kabel långtillval

OBS: Om apparaten har ett internt minne ingår nr. 6 i leveransen, kontrollera tillbehören som levereras med apparaten.

VIKTIGA ANVISNINGAR:

Försiktighetsåtgärder och skötsel

• Endast för användning inomhus
• För att undvika eldsvåda och elektriska stötar får apparaten inte utsättas för fukt eller kondens.
• För att undvika överhettning får ventilationsöppningarna på baksidan av den digitala bildramen ej täckas för.
• Utsätt inte den digitala bildramen för direkt solljus.
• Öppna ej den digitala bildramen. Då finns risk för elektriska stötar och det finns inga delar på insidan som kan repareras eller underhållas av användaren.
• Om den digitala bildramen öppnas upphör garantin att gälla.

• Behandla displayen försiktigt. Då displayen på den digitala bildramen består av glas kan denna repas eller gå sönder.
• Om det kommer fingeravtryck eller damm på LCD-displayen rekommenderar vi att den rengörs med en mjuk duk som ej skurar, till exempel en rengöringsduk för kameralinser.
• Fukta rengöringsduken med rengöringslösningen och torka av displayen med duken.

WARNING:

Stäng alltid av apparaten innan du sätter i eller tar ut ett minneskort eller en USB-enhet.

Annars kan minneskortet eller USB-enheten skadas. För att minska risken för brand eller elektrisk stöt får apparaten inte utsättas för regn eller fukt.

OBS! Denna apparaten är tillverkad och avsedd för privat användning och ej för kommersiellt bruk.

Funktioner:

1. Stödda bildformat: JPEG
2. Stödda ljudformat: MP3 och WMA
3. Stödda videoformat: MPEG1, MPEG2, MPEG4, M-JPEG och AVI
4. Stödda minneskort: SD/SDHC/MMC/MS.
5. USB-anslutning: Mini-USB och USB 2.0
6. Inbyggt flashminne som kan lagra bilder
7. Inbyggt minne för stöd av anslutning till PC och lagring av filer (option, se informationen på förpackningen).
8. Automatiskt bildspel efter isättning av ett minneskort
9. Bilder och musik: Bildspel med bakgrundsmusik
10. Visning av bilder i minibildläge

11. Inbyggd klocka och kalender med bildspelsfönster, tidsstyrd Av/På.

12. Funktioner i bildvisningsläge: bildspel, förvisning, zoom, rotering.

13. Inställbar hastighet på bildspelet och olika övergångseffekter
14. Inställbar ljusstyrka, kontrast, färgmättnad, färgton
15. Kopiering av filer till det interna minnet och borttagning av filer från minneskortet och det interna minnet
16. Inbyggda stereohögtalare (2x2W) och hörlursuttag
17. Variabel uppställning (vertikal och horisontell), den digitala bildramen kan hängas på väggen
18. Språk för displaymenyn: engelska, tyska och andra språk kan ställas in

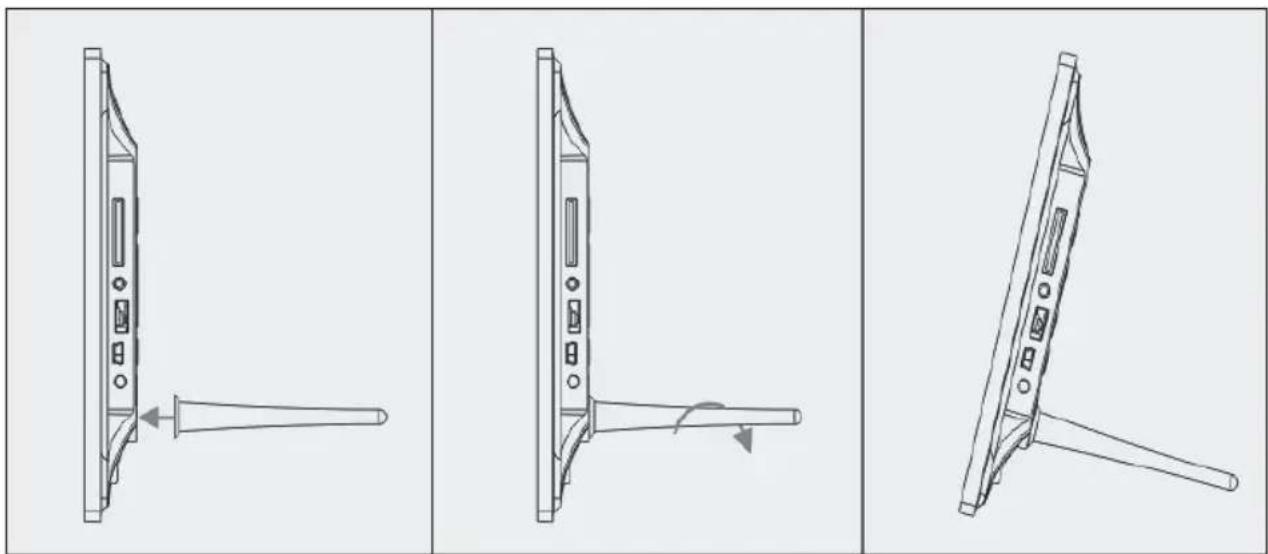

1. Uppställning

Fäst stället i skåran i den digitala bildramen och vrid skruva fast det medsols. Kontrollera först att

stället sitter fast och ställ sedan upp apparaten på ett fast och stabilt underlag. Se bilden nedan.

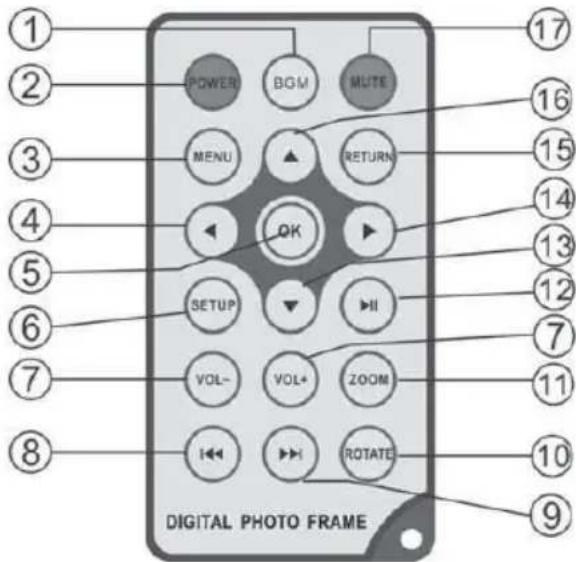

1 BGM - Bildspel med bakgrundsmusik..
2 POWER: Av/På.
3 MENU: Meny för Kopiera, Radera, Rotera, Zoom
4 ◀ Funktionsknapp, pil åt vänster
5 OK: Bekräfta eller byt mellan Pause/Play i musikläge
6 SETUP: Direkt till inställningarna.
7 VOL +/-: Volym upp/ner.
8 1◀◀ Till förra musik- eller videofilen
9 ▶▶1 Till nästa musik- eller videofil
10 ROTERA (ROTATE): Medsols i steg om 90° för varje tryck i bildpausläge.
11 ZOOM: upp till 5x förstoring. I bildpausläge vid enkelbild.
12 ▶ Il Tryck för att starta igen efter stop eller paus; tryck för att pausa under uppspelning
13 ▼ Funktionsknapp, pil nedåt
14 ▶ Funktionsknapp, pil åt höger

1 2 3 4 5 6 7 8 POWER BGM MLTE MENU RETURN OK SETUP VOL- VOL+ ZOOM I←→I ROTATE 17 16 15 14 13 12 7 11 10 9 DIGITAL PHOTO FRAME

15 RETURN: Tillbaks till förra inställningsnivån
16 ▲ Funktionsknapp, pil uppåt
17 TYST (MUTE): Tryck på Tyst-knappen för att tillfälligt stänga av ljudet.

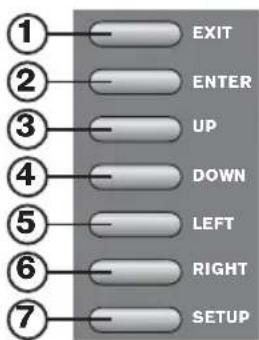

① EXIT ② ENTER ③ UP ④ DOWN ⑤ LEFT ⑥ RIGHT ⑦ SETUP

2.2 Knappar på baksidan

1. Exit, Avsluta
2. Uppspeling/Paus/OK, ENTER Iang Av/Pa
3. Upp/Föregaende
4. Ner/Nästa
5. Vänster, Volym ned
6. Höger, Volym upp
7. SETUP, Inställningar

2.3 Vänstra sidan av bildramen

3. Isättning och byte av batterier

Vänd fjärrkontrollens ovansida nedåt och tryck på den räfflade ytan på batterifacket och dra det mot dig för att ta bort batterifacket. Lägg ett CR2025 litium-knappcellsbatteri i batterifacket med pluspolen ("+" -sidan) mot dig. Sätt tillbaks batterifacket.

4. De första stegen

4.1. Dra isär armarna på den digitala fotoramens baksida så längt som möjligt för att uppnå så stor stabilitet som möjligt. Sätt i änden på den medföljande växelströmadaptern i ett standard 110-240V växelström vägguttag och andra änden på ramens avig sida.

4.2. Ta bort skyddsfolien, som täcker LCD-bildskärmen.

4.3. Ta loss batteriisoleringen som finns i batterifacket och se till, att det finns ett batteri i fjärrkontrollen. Om du behöver ett nytt batteri, titta i avsnittet "Att sätta i & byta batteriet".

4.4. Koppla på apparaten genom att trycka på "Power"-knappen på fjärrkontrollen eller ENTER läng på apparatens framsida.

5. Bruksanvisning

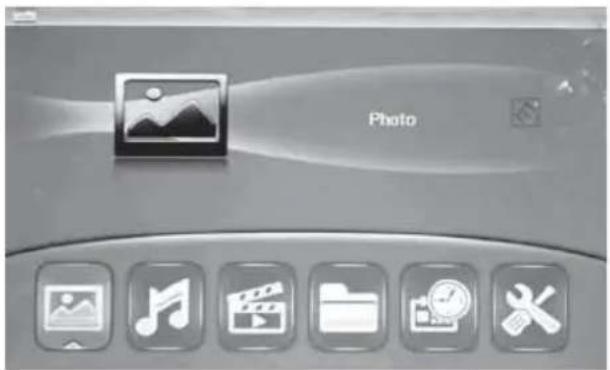

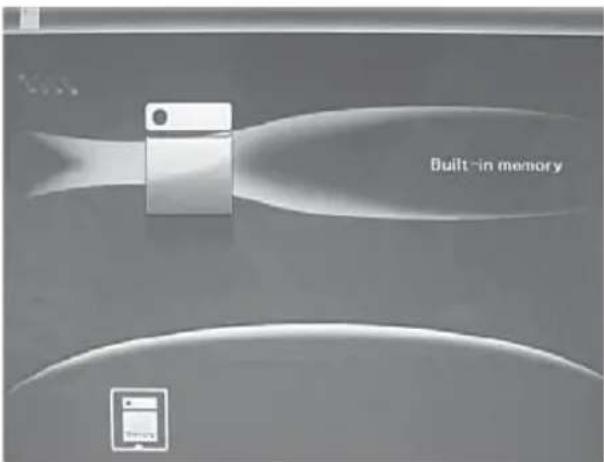

När du kopplat på apparaten visas startbildskärmen. Tryck tre gånger på RETURN, för att komma till den bild där du kan välja kort

Kortplats finns för SD/SDHC/MS/MMC/MS och USB 2.0. När man satt i ett kort eller en USB-apparat spelas en slideshow upp automatiskt. Tryck därefter två gånger på RETURN (LÄMNA), för att komma till menyerna foto, RETURN, fil, kalender och inställningar. Bekräfta sedan genom att trycka på OK (▶II).


Hänvisning:

1. Säkerställ att det finns bilder, musik och video filer på kortet eller USB-apparaten med filformat, som kan spelas upp på fotoramen.
2. Om det finns stödda bild eller musik filer I kort-eller USB-apparaten, kommer bildvisningen med bakgrundsmusik att börja automatiskt.

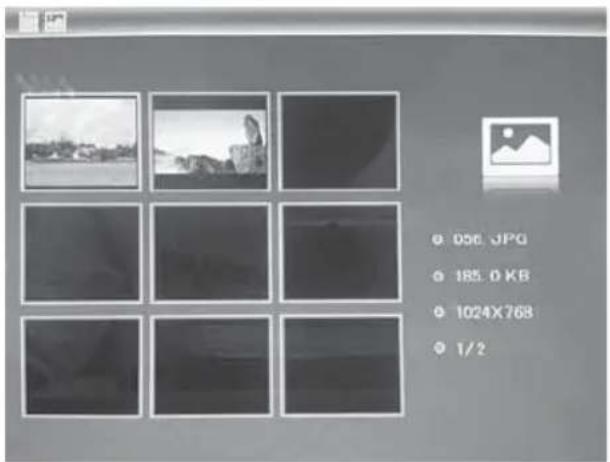

5.2 Bildläge

Tryck på ENTER, för att kunna selektera "SPEI-CHERKARTE" (MINNESKORT) i huvudmenyn. Markera Foto och tryck på OK, för att komma till 9-bilds-läge. Använd ▲▼◀▶, för att selektera en bild och tryck OK (▶II), för att spela upp bilden i ett enskilt fönster.

056.JPG 185.0 KB 1024X768 1/2

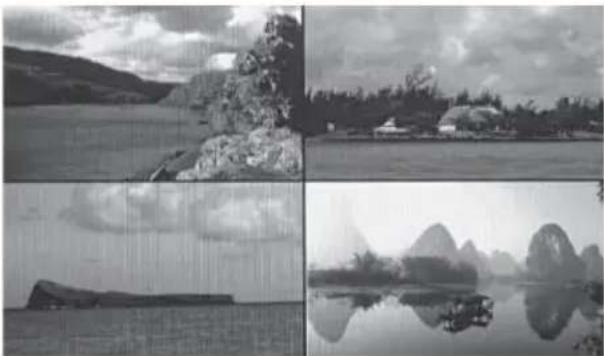

Tryck OK (▶II), för att spela upp bilderna i ett selekterat slideläge i en slideshow. Ändra slideläge enligt följande: Selektera "EINSTELLUNGEN" (INSTÄLLNINGAR), för att selektera SLIDELÄGE (ett fönster/tre fönster/fyra fönster), selektera med ▲▼ och tryck på OK, för att bekräfta.

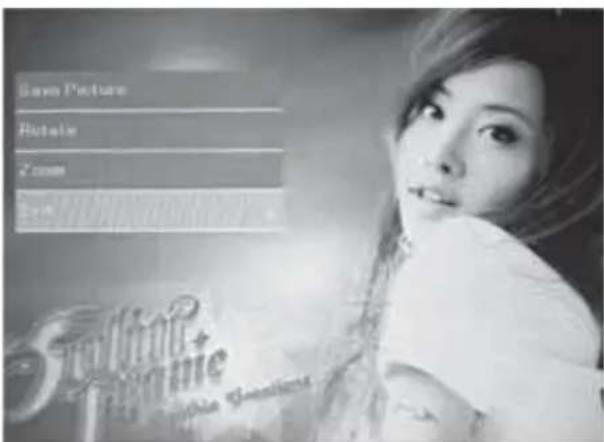

Använd ▲▼◀▶, för att i 12-bild-läget selektera den bild du vill kopiera in i det integrerade minnet och bekräfta sedan med OK (▶II), för att komma till läget för enskilda bilder. Tryck på MENU, för att komma till kopieringsmenyn och OK, för att bekräfta.

Save Picture Rotate Zoom Zoom Turbin+ Turbin+

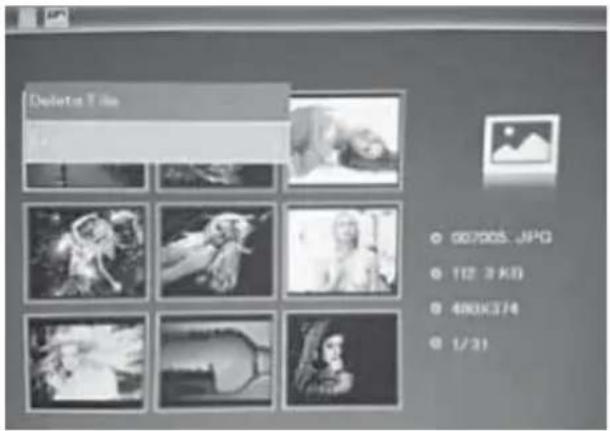

Använd ▲▼◀▶, i 12-bild-läget, för att selektera den bild du vill radera och tryck därefter MENU, för att komma till menyn för att radera. Tryck OK, för att bekräfta.

Delete File 007005.JPG 112.3 KB 480X374 1/31

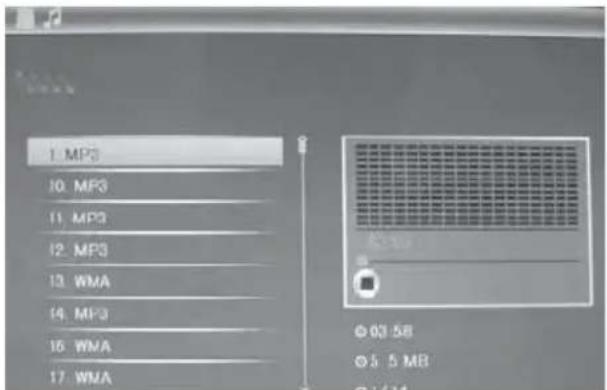

5.3. Musikläge

Tryck RETURN för att välja "MEMORY CARD" (minnseskort) i huvudmenyn. Välj Music, tryck OK (▶II) för att komma till musik gränssnittet, tryck ▲▼ för att välja musik i uppspelningslistan, tryck sedan OK (▶II) för att bekräfta. Tryck VOL+/- för att skruva upp/ned volymen.

1. MP3 10. MP3 11. MP3 12. MP3 13. WMA 14. MP3 15. WMA 17. WMA © 03 58 © 5.5 MB © 1/14

Raderingsfunktion

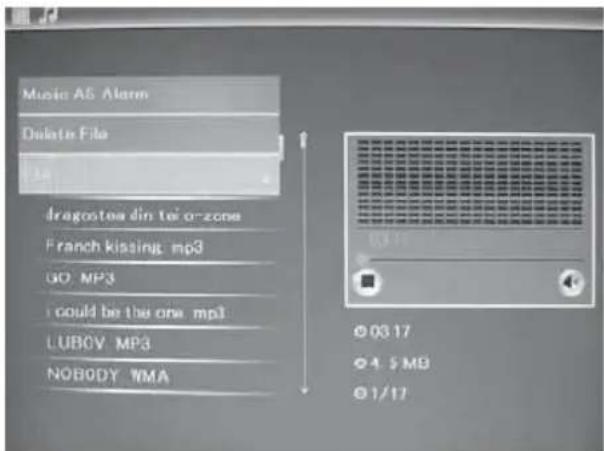

Använd ◀▶ för att välja den musik du vill radera, tryck därefter MENU för att komma till gränssnittet radera, tryck OK för att bekräfta.

Music AS Alarm Delicate File dragostea din tel o-zone French kissing: mp3 GO MP3 I could be the one mp3 LUBOV MP3 NOBODY WMA 03.17 4 $ MB 1/17

5.4 Videoläge

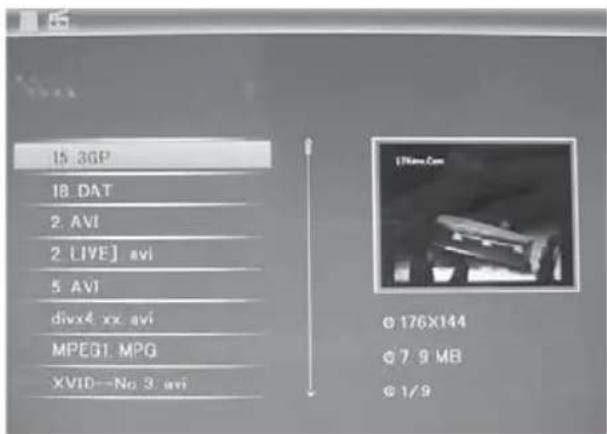

Tryck RETURN för att välja "MEMORY CARD" (minneskort) i huvudmenyn. Välj video, tryck OK (▶II) för att komma till gränssnittet video, tryck ▲▼ för att välja video i uppspeinningslistan, tryck sedan OK (▶II) för att bekräfta. Tryck VOL+/- för att skruva upp/ned volymen.

15 3GP 18 DAT 2 AVI 2 LIVE] avi 5 AVI divx4 xx avi MPEG1 MPG XVID--No 3 avi © 176X144 © 7.9 MB © 1/9

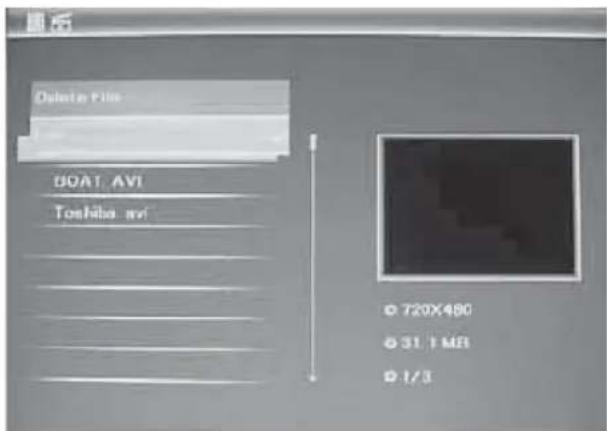

Raderingsfunktion

Använd ◀▶ för att välja den video du vill radera, tryck därefter MENU för att komma till gränssnittet radera, tryck OK för att bekräfta.

電子 Delete File DOAT AVI Toshiba avi 720X480 31.1 MB 1/3

6. Fil

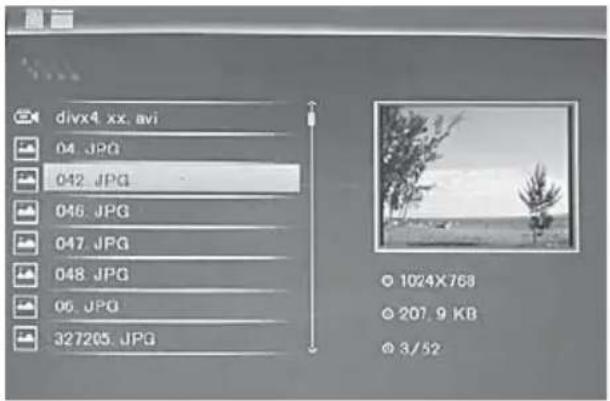

Tryck RETURN (LÄMNA), för att selektera "SPEI-CHERKARTE" (MINNESKORT) i huvudmenyn. Tryck på DATEI (FIL) och sedan på OK (▶II), för att komma till filens meny. I detta läge kan du bläddra igenom alla filer på minneskortet och radera filer i det interna minnet eller på en extern apparat.

divx4 xx.avi 04.JPG 042.JPG 046.JPG 047.JPG 048.JPG 06.JPG 327205.JPG 1024X768 207.9 KB © 3/52

Funktion radera

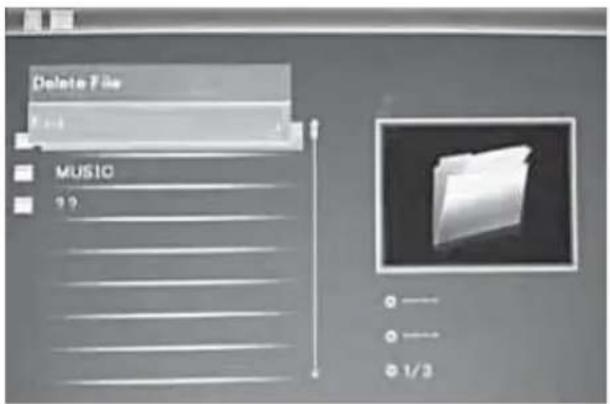

Använd ▲▼, för att selektera den fil du vill radera, och tryck MENU, för att komma till bilden där du kan radera och tryck sedan OK, för att bekräfta.

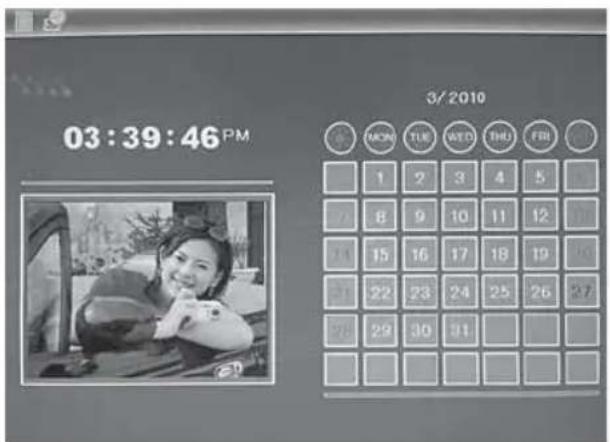

Selektera Kalender i huvudmenyn och tryck på OK (▶II), för åtkomst. Tiden visas uppe till vänster. Under tiden spelas bilderna på minneskortet automatiskt upp i en slideshow.

03:39:46PM 3/2010 MON TUE WED THU FRI 1 2 3 4 5 7/7 8 9 10 11 12 14 15 16 17 18 19 21 22 23 24 25 26 27 28 29 30 31

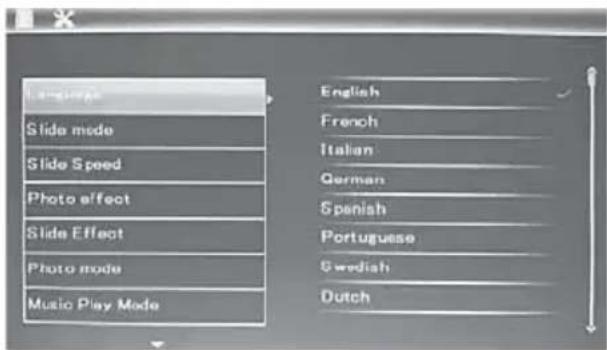

8. Inställningar

Tryck direkt på Einstellungen (inställningar), för att komma till den bild där du kan utföra inställningarna. Använd ▲▼, för att selektera den punkt du vill ställa in. Tryck på , för att visa undermeny. Selektera med ▲▼ och bekräfta sedan genom att trycka på OK .

8.1 Språk: engelska, franska, italienska, tyska, spanska, portugisiska, holländska, svenska, grekiska och andra
8.2 Bildsekvens: Sekvens / Tillfällig
8.3 Startläge: slideshow / musik / video / bild / kalender
8.4 Slideläge: enskilt fönster, fyra fönster och tredubbelt fönster
8.5 Slidehastighet: 3/5/15/30 sekunder, 1/5/15/30 minuter och 1 timme
8.6 Fotoeffekt: färg, mono, sepia
8.7 Slideeffekt: tillfällig, till/från horisontal delning, persienn, till/från vertikal delning, blekna, aktualisera nästa, fran
8.8 Fotoläge: automatisk anpassning, optimal, helbild
8.9 Musikuppspelningsläge: Enskild upprepning, cirkulär, ingen upprepning
8.10 Videoläge: Original, bildskärm

8.11 Indikering

Kontrast: Använd ▲▼, för att selektera mellan 00 (låg) och 40 (hög).

Ljus: Använd ▲▼, för att selektera mellan 00 (låg) och 40 (hög).

Mättnad: Använd ▲▼, för att selektera en punkt mellan 00 (låg) och 40 (hög).

Färg: Använd ▲▼, för att selektera mellan 00 (mest färg) och 40 (minst färg).

8.12 Inställning av tid/datum: Tryck på OK och selektera de punkter som ska ställas in med ▲▼: år, månad, dag, timme, minut, sekund. Använd ◀▶, för att ställa in och tryck Zeit speichern (spara tid), för att bekräfta.
8.13 Inställning av tidsformat: 12/24, tryck OK, selektera med ▲▼, tryck OK och använd sedan ▲▼ för inställning. Bekräfta därefter med OK.
8.14 Alarm: Tryck OK, välj setup-punkter med ▲▼ enligt följande: Status, nummer, timme, minuter, läge, tryck OK, använd ◀▶ för inställning, tryck OK för att bekräfta.
8.15 Auto Power till/från: Tryck OK, välj setup-punkter med ▲▼ enligt följande: Timme, minuter, status, tryck OK, använd ◀▶ för inställning, tryck OK för att bekräfta.
8.16 Formatera internt minne: Tryck på OK, selektera Nej/Ja med ▲▼. Tryck på OK, för att bekräfta.
8.17 Återställning av inställningarna: Tryck på OK Enter, använd ▲▼, för att markera eller upphäva markeringen, för att återställa alla inställningar på standardvärden. Tryck på OK, för att bekräfta.
8.18 Lämna: Tryck här för att lämna inställningsbilden.

9. Anslutning till PC (tillval)

Du kan ansluta apparaten med externa enheter med en USB-kabel och sedan kopiera, radera eller bearbeta filer.

A. Aktivera den digitala bildramen och använd en USB-kabel för att koppla samman den med din dator med Windows 2000/XP/Vista/WIN7.
B. Apparaten känns av automatiskt och visar symbolen Anslut, sedan kan du kopiera, radera och bearbeta filer mellan det interna minnet och andra lagringsmedier. Du måste sedan starta om den digitala bildramen när du är färdig med kopieringen, överföringen och bearbetningen.

OBS! Bryt aldrig USB-anslutningen medans filer överförs eller spelas upp. Detta kan skada din digitala bildram. För att bryta anslutningen på rätt sätt klickar du på symbolen "Säker borttagning av hårdvara" på din dator.

10. Tekniska specifikationer

• Nätadapter: Ingång AC 100-240V 50/60Hz Utgång DC: 12V/1.5A
• Bildformat: JPEG
  • Ljudformat: MP3 och WMA
• Videoformat: MPEG1, MPEG2, MPEG4, M-JPEG och AVI
  • Minneskort: SD/SDHC/MS/MMC
• USB: USB-Host; MINI-USB (anslutning med lång USB-kabel)
• Skärmspecifikationer:
  Skärmstorlek: 38 cm, 15" TFT
  Upplösning: 1024 x 768 pixel
  Kontrast: 500:1
  Bildformat: 4:3
  Luminans: 350 cd/m2
  Betraktningsvinkel: 60°(vänster/höger/vertikalt/horisontal)
  Drifttemperatur: 0\~40°, luftfuktighet: 10-85%
  • Vik: 1660g
  • Dimensioner: 366 x 292 x 32 mm (BxHxD)

11. Problemlösning

Om du får problem med apparaten så konsultera både dessa anvisningarna och manualen. För mer hjälp kontaktar du vår tekniska support.

Ingen ström:

- Kontrollera att stickkontakten sitter ordentligt i vägguttaget.

Fjärrkontrollen fungerar inte:

- Kontrollera att batteriet har tillräcklig spänning (batterierna håller i normala fall i ett halvt år). Byt ut det mot ett nytt batteri om så behövs.

Kan ej läsa från minneskort eller USB:

• Kontrollera att det finns filer på minneskortet eller USB-enheten.
• Ingenting kan läsas från ett tomt lagringsmedia.

Filen kan inte spelas upp:

- Kontrollera att filformatet stöds av apparaten.

Skärmen är för ljus eller för mörk:

- Ställ in ljusstyrkan eller kontrasten i menyn Inställningar.

Dålig eller ingen färg:

- Ändra på inställningarna för färg och kontrast.

Inget ljud:

- Kontrollera att volymen är rätt inställd och att spelaren inte är ställd i tyst läge (mute).
