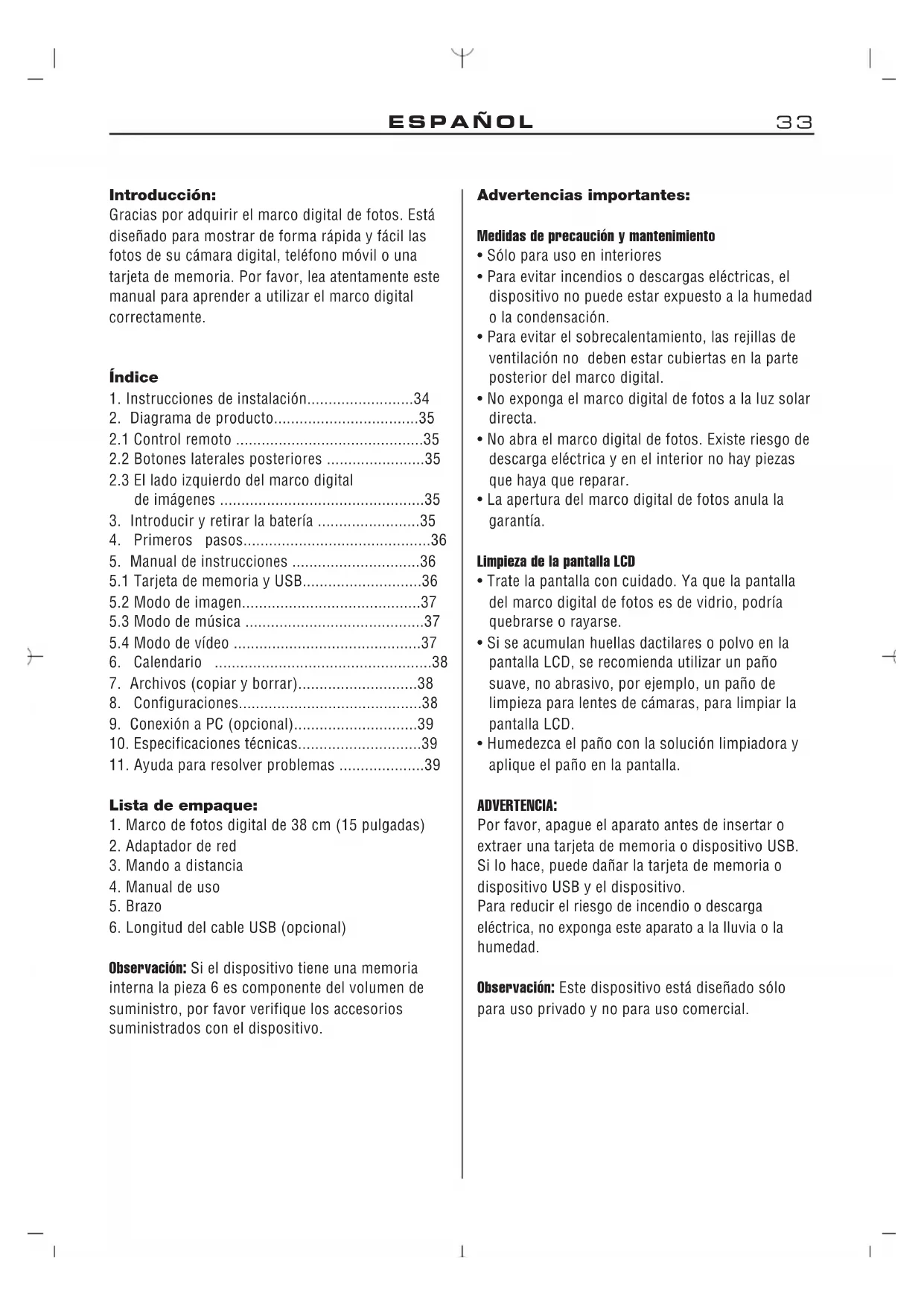

MANUAL DE USUARIO DigiFrame 1587 BRAUN

Gracias por adquirir el marco digital de fotos. Está diseñado para mostrar de forma rápida y fácil las fotos de su cámara digital, teléfono móvil o una tarjeta de memoria. Por favor, lea atentamente este manual para aprender a utilizar el marco digital correctamente.

Índice

1. Instrucciones de instalación....34
2. Diagrama de producto....35
   2.1 Control remoto 35
   2.2 Botones laterales posteriores .....35
   2.3 El lado izquierdo del marco digital de imágenes ....35
3. Introducir y retirar la batería .....35
4. Primeros pasos....36
5. Manual de instrucciones ....36
   5.1 Tarjeta de memoria y USB....36
   5.2 Modo de imagen....37
   5.3 Modo de música ....37
   5.4 Modo de vídeo 37
6. Calendario 38
7. Archivos (copiar y borrar)......38
8. Configuraciones....38
9. Conexión a PC (opcional)....39
10. Especificaciones técnicas....39
11. Ayuda para resolver problemas ....39

Lista de empaque:

1. Marco de fotos digital de 38 cm (15 pulgadas)
2. Adaptador de red
3. Mando a distancia
4. Manual de uso
5. Brazo
6. Longitud del cable USB (opcional)

Observación: Si el dispositivo tiene una memoria interna la pieza 6 es componente del volumen de suministro, por favor verifique los accesorios suministrados con el dispositivo.

Advertencias importantes:

Medidas de precaución y mantenimiento

• Sólo para uso en interiores
• Para evitar incendios o descargas eléctricas, el dispositivo no puede estar expuesto a la humedad o la condensación.
• Para evitar el sobrecalentamiento, las rejillas de ventilación no deben estar cubiertas en la parte posterior del marco digital.
• No exponga el marco digital de fotos a la luz solar directa.
• No abra el marco digital de fotos. Existe riesgo de descarga eléctrica y en el interior no hay piezas que haya que reparar.
• La apertura del marco digital de fotos anula la garantía.

Limpieza de la pantalla LCD

• Trate la pantalla con cuidado. Ya que la pantalla del marco digital de fotos es de vidrio, podría quebrarse o rayarse.
• Si se acumulan huellas dactilares o polvo en la pantalla LCD, se recomienda utilizar un paño suave, no abrasivo, por ejemplo, un paño de limpieza para lentes de cámaras, para limpiar la pantalla LCD.
• Humedezca el paño con la solución limpiadora y aplique el paño en la pantalla.

ADVERTENCIA:

Por favor, apague el aparato antes de insertar o extraer una tarjeta de memoria o dispositivo USB. Si lo hace, puede dañar la tarjeta de memoria o dispositivo USB y el dispositivo.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.

Observación: Este dispositivo está diseñado sólo para uso privado y no para uso comercial.

Funciones:

1. Formatos de imagen compatibles: JPEG
2. Formatos de audio compatibles: MP3 y WMA
3. Formatos de vídeo compatibles: MPEG1, MPEG2, MPEG4, M-JPEG y AVI

4. Tarjetas de memoria compatibles: SD/SDHC/MMC/MS.

5. Puerto USB: Mini-USB y USB 2.0

6. La memoria flash incorporada permite el almacenamiento de imágenes.

7. Memoria incorporada para soportar una conexión a PC y el almacenamiento de archivos (opcional, por favor considerar los detalles en la caja de venta.

8. Presentación automática de diapositivas al insertar una tarjeta de memoria

9. Imágenes y música: Imágenes de diapositivas con música

10. Visualización de imágenes en el modo mini-pantalla

11. Reloj y calendario con ventana de proyección de diapositivas, tiempo de encendido/apagado programado.

12. Funciones en el modo de visualización de imágenes: Presentación de diapositivas, vista previa de imágenes, hacer zoom, rotar.

13. Velocidad ajustable de diapositivas y de diferentes efectos de transición de imagen

14. Brillo, contraste, saturación, matiz regulables

15. Copiar archivos a la memoria interna y eliminación de archivos en la tarjeta de memoria y en la memoria interna

16. Altavoces estéreo (2X2W) incorporados y entrada para auriculares

17. Instalación variable (vertical y horizontal), el marco de fotos digitales se pueden colgar en la pared

18. Idioma de la pantalla del menú: Inglés, alemán y otros Idiomas seleccionables

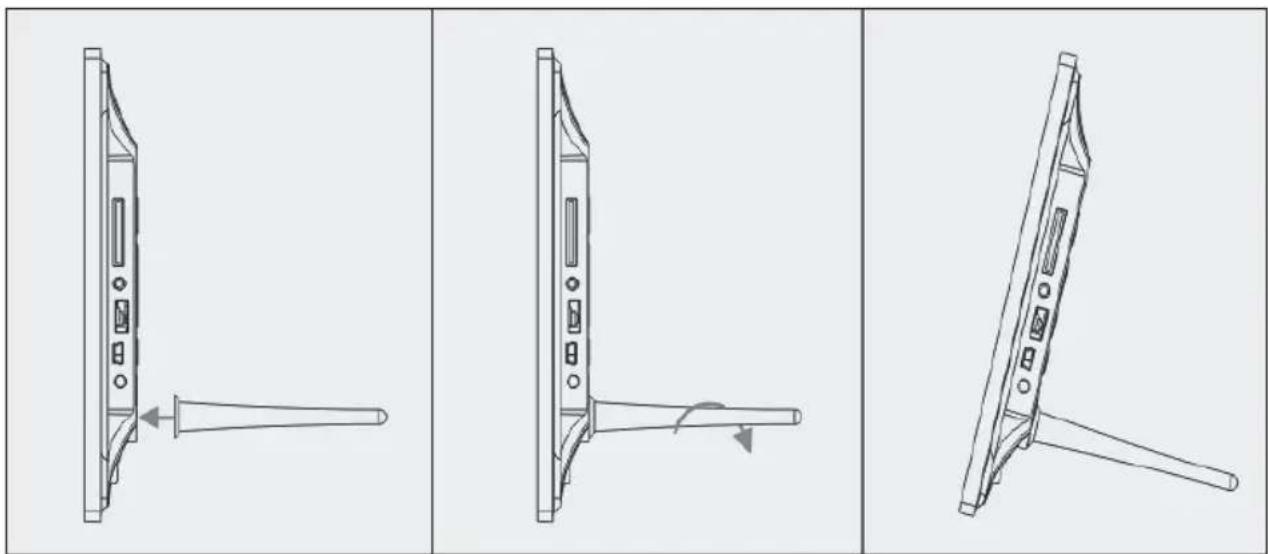

1. Guía de instalación

Fije el brazo en la ranura del marco digital de fotos y gire la manija en sentido horario ajustando. Por favor, asegúrese de que el brazo esté seguro,

coloque la unidad sobre una superficie firme y estable. Tenga en cuenta la siguiente ilustración.

2. Diagrama del producto

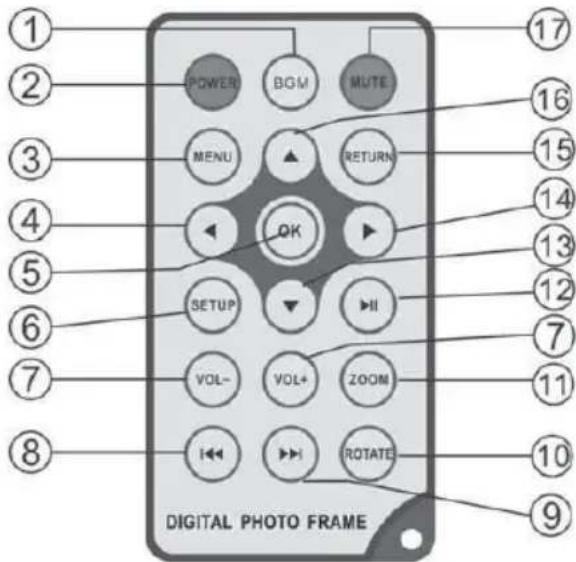

2.1 Control remoto

1 BGM - Presentación de diapositivas con música de fondo.

2 POWER: Interruptor de encendido/apagado.
3 MENU: Menù para copiar, borrar, rotar, zoom.
4 ▶ Tecla de selección de función, flecha a la izquierda
5 OK: Para confirmar o cambiar de función Pausa/Reproducción a modo de música
6 SETUP: Directamente a la configuración.
7 VOL +/-: volumen alto/bajo.
8 Al archivo de música o vídeo anterior
9 ▶▶▶ AI archivo de música o vídeo siguiente
10 Rotar (ROTAR): En el sentido de las agujas del reloj en incrementos de 90°, en el modo de pausa de imagen con cada pulsación.
11 ZOOM: modificación hasta 5 veces de la ampliación. En el modo de pausa de imagen para imagen individual.
12 ▶II Pulsar inicia la reproducción cuando la reproducción está detenida o en pausa; pulsar activa una pausa durante la reproducción
13 ▼ Tecla de selección de función, flecha hacia abajo

1 2 3 4 5 6 7 8 POWER BGM MLTE MENU RETURN OK SETUP VOL- VOL+ ZOOM I←→I ROTATE 17 16 15 14 13 12 7 11 10 9 DIGITAL PHOTO FRAME

14 ▶ Tecla de selección de función, flecha a la derecha
15 RETURN: Regresar al nivel de ajuste superior
16 ▲ Tecla de selección de función, flecha hacia arriba
17 SILENCIO (MUTE): Presione la tecla Silencio (Mute) para bajar el volumen temporalmente.

① EXIT ② ENTER ③ UP ④ DOWN ⑤ LEFT ⑥ RIGHT ⑦ SETUP


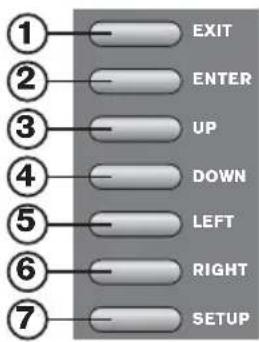

2.2 Botones laterales del lado posterior

1. Exit
2. PLAY/PAUSE/OK, ENTER largo: On/Off
3. Anterior/Alto
4. Próximo/Abajo
5. Izquierda, Vol- (Música/ Video)
6. derecha, Vol+ (Música/Video)
7. Set Up

2.3 Lado izquierdo del marco digital de imágenes

1. Tarjeta de memora SD/MMC/MS
2. Entrada para auriculares
3. MINI-USB
4. USB 2.0
5. ENTRADA DE
   CORRIENTE

3. Introducir y cambiar la batería

Con el lado superior del mando a distancia hacia abajo, pulse el área ranurada del compartimiento de la batería y tire de ella hacia sí mismos con el fin de extraer la bandeja. Inserte una pila de botón de litio CR2025 en el compartimiento de la batería con el polo positivo (lado "+" apuntando en su dirección. Vuelva a colocar el compartimiento.

4. Primeros pasos

4.1. Separe tanto como sea posible los brazos en la parte trasera del marco digital, para alcanzar la máxima estabilidad. Coloque un extremo del adaptador de corriente alterna suministrado en un enchufe estándar de corriente alterna de 110-240 V y el otro extremo en la parte izquierda del marco.

4.2. Retire la lámina protectora que cubre la pantalla LCD.

4.3. Retire el aislante de batería de plástico del compartimento de baterías y asegúrese de que en el mando a distancia hay una batería. Cuando necesite una nueva batería, consulte "Introducción y cambio de la batería".

4.4. Conecte el aparato pulsando la tecla „Power“ en el mando a distancia o ENTER largo en la parte delantera del aparato.

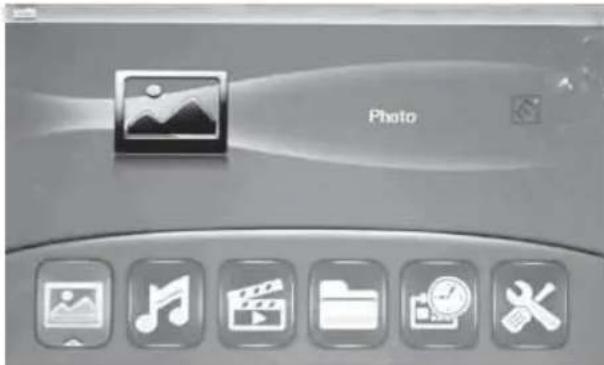

5. Instrucciones de funcionamiento

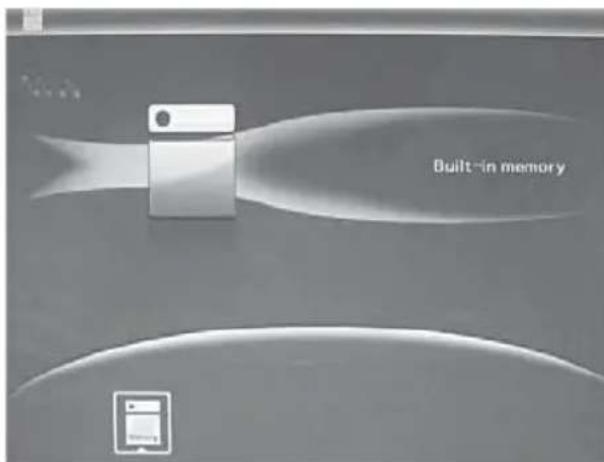

Después de encender el aparato aparece la pantalla de inicio. Pulse RETURN para acceder a la pantella de seleccion de tarjeta.

Soporta SD/SDHC/MMC/MS y USB 2.0. Una vez introducida la tarjeta o el dispositivo USB se reproduce automáticamente una presentación. Pulse dos veces RETURN para acceder a los menús Foto, Archivo, Calendario y Configuración. Pulse OK (▶II) para confirmar.


Indicación:

1. Asegúrese de que en la tarjeta o en el dispositivo USB se encuentran archivos de imagen, archivos de música y de vídeo, con formato compatible.

2. Si hay imágenes y archivos de música soportados en la tarjeta o dispositivo USB, la sesión de diapositivas los reproducirá automáticamente con música de fondo.

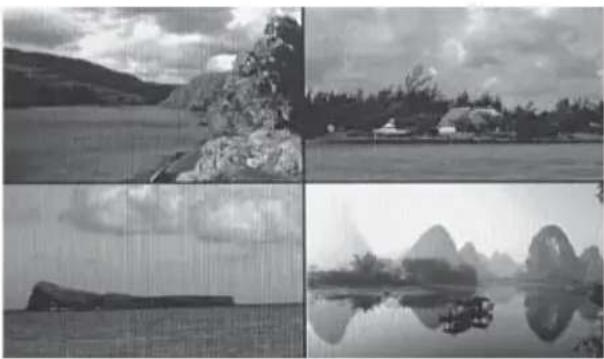

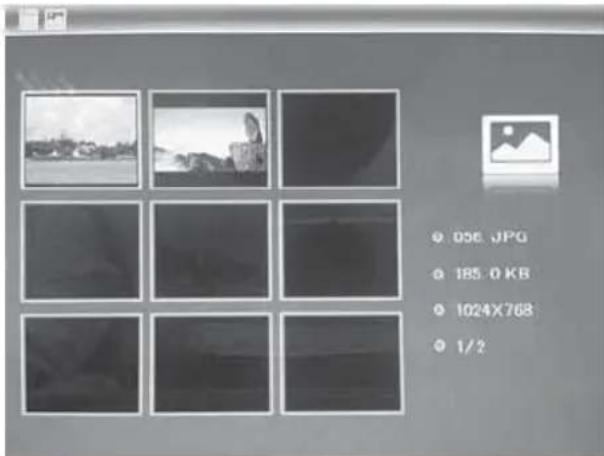

5.2 Modo de imagen

Pulse RETURN para seleccionar „TARJETA DE MEMORIA” en el menú principal. Seleccione Foto y pulse OK (▶II), para acceder al modo 9 imágenes, utilice, para seleccionar una imagen ▲▼◀▶ pulse OK (▶II), para reproducir la imagen en una ventana individual.

096.JPG 185.0 KB 1024X768 1/2

Pulse OK (▶II) para reproducir las imágenes en el modo de presentación seleccionado en una presentación.

Cambie el modo de presentación de la siguiente manera: Seleccione CONFIGURACIÓN para seleccionar el MODO DE PRESENTACIÓN (una ventana /tres ventanas/cuatro ventanas), seleccione mediante ▲▼. Pulse OK para confirmar.

Función copiar y borrar

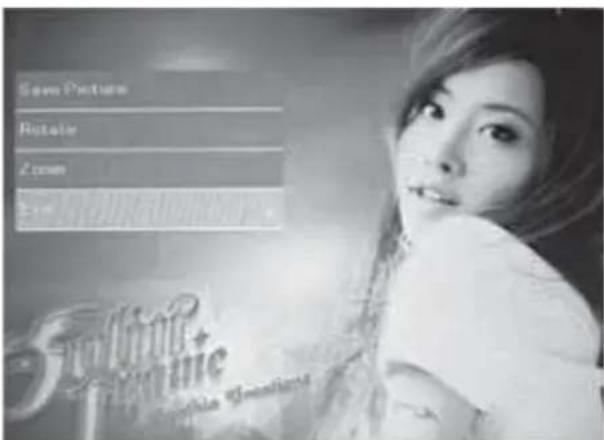

En el modo 12 imágenes utilice ▲▼◀▶, para seleccionar la imagen que desea copiar en la memoria integrada, seleccione y pulse OK (▶II), para acceder al modo de imagen única. Pulse MENU para acceder a la máscara de copia y OK para confirmar.

Save Picture Rotate Zoom Zoom Squeeze Squeeze Squeeze

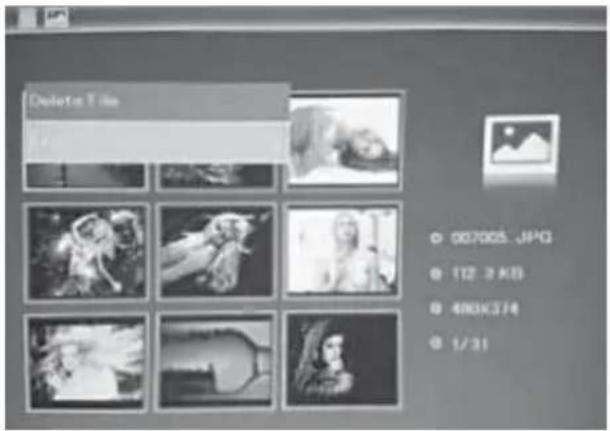

En el modo 12 imágenes utilice ▲▼◀▶, para seleccionar la imagen que desea borrar, seleccione y pulse MENU, para acceder a la máscara de borrado. Después pulse OK para confirmar.

Delete File 007005.JPG 112 3 KB 480X374 1/31

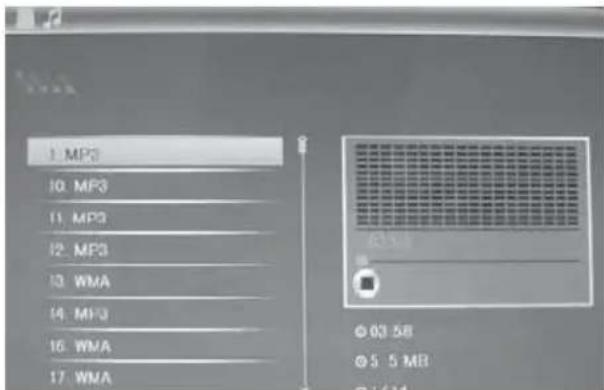

5.3. Modo Música

Pulsar RETURN para seleccionar "MEMORY CARD" en el menú principal. Seleccionar Music, pulsar OK (▶II) para entrar en el interfaz de música, pulsar

▲▼ para seleccionar la música de la lista de reproducción, después pulsar OK (▶II) para confirmar. Pulsar VOL+/- para subir/bajar el volumen

1. MP3 10. MP3 11. MP3 12. MP3 13. WMA 14. MP3 15. WMA 16. WMA 17. WMA © 03 58 © 5.5 MB

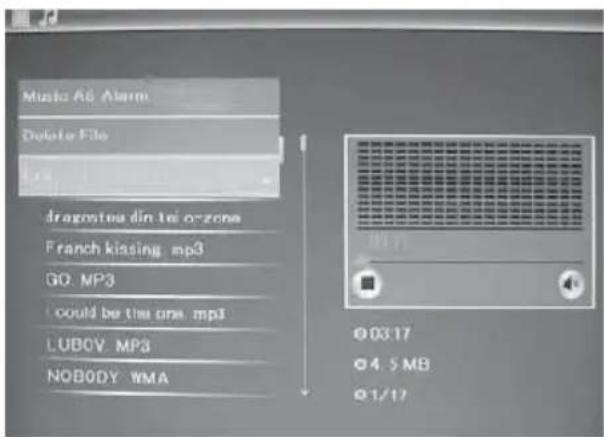

Función de borrado

Utilizar ◀▶ para seleccionar la música que desee borrar, después pulse MENU para entrar en el interfaz de borrado, pulsar OK para confirmar.

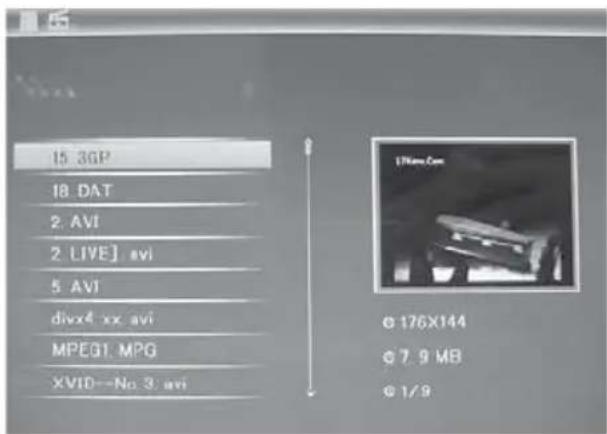

Pulsar RETURN para seleccionar "MEMORY CARD" en el menú principal. Escoger Video, pulsar OK (▶II) para entrar en el interfaz de vídeo, pulsar ▲▼ para seleccionar el vídeo de la lista de reproducción, después pulsar OK (▶II) para confirmar. Pusar VOL+/- para subir/bajar el volumen.

15 3GP 18 DAT 2. AVI 2 LIVE] avi 5 AVI divx4 xx avi MPEG1. MPG XVID--No 3 avi © 176X144 © 7.9 MB © 1/9

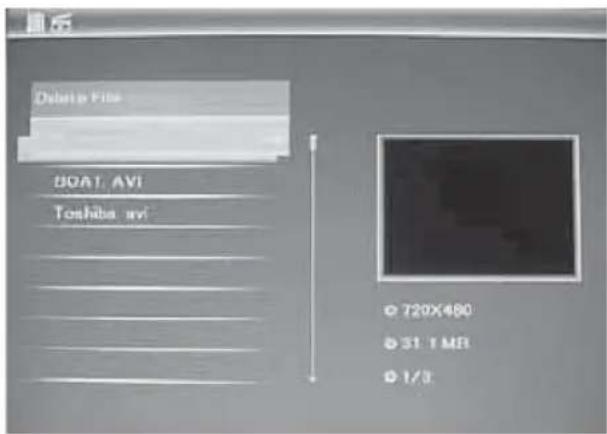

Función de borrado

Utilizar ◀▶ para seleccionar el vídeo que desee borrar, después pulse MENU para entrar en el interfaz de borrado, pulsar OK para confirmar.

Dabat e File DOAT AVI Toshiba avi 720X490 31 TMB 1/3

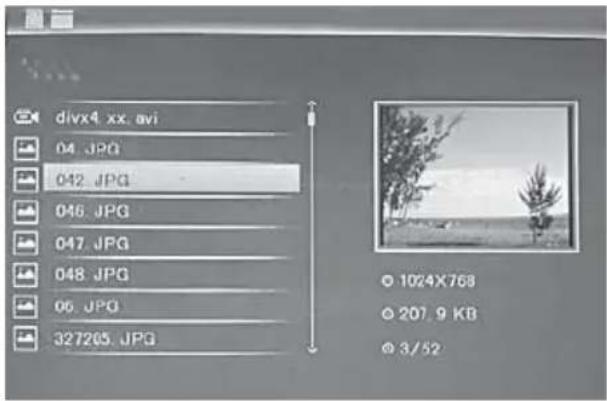

6. Archivo

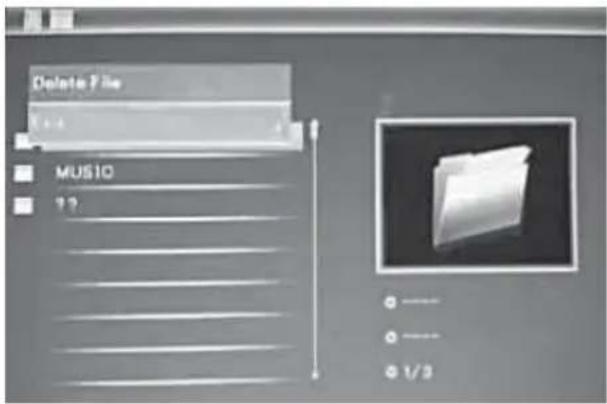

Pulse RETURN para seleccionar „TARJETA DE MEMORIA“ en el menú principal. Pulse ARCHIVO y después OK (▶II) para acceder a la máscara de archivo. En este modo puede navegar a través de todos los archivos en la tarjeta de memoria y eliminar archivos en la memoria interna o de un dispositivo externo.

divx4.xx.avi 04.JPG 042.JPG 046.JPG 047.JPG 048.JPG 06.JPG 327265.JPG 1024X768 207.9 KB 3/52

Borrar función

Utilice ▲▼ para seleccionar los archivos que desea borrar y pulse en MENU para acceder a la máscara de borrado. Después pulse OK para confirmar.

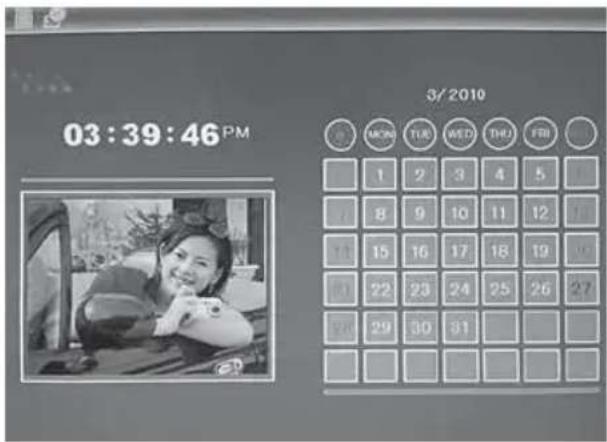

Seleccione Calendario del menú principal y pulse OK (▶II), para acceder. La hora aparece en la columna superior izquierda. Debajo se muestran automáticamente imágenes de la tarjeta de memoria como presentación.

03:39:46PM 3/2010 MON TUE WED THU FRI 1 2 3 4 5 8 9 10 11 12 15 16 17 18 19 22 23 24 25 26 27 29 30 31

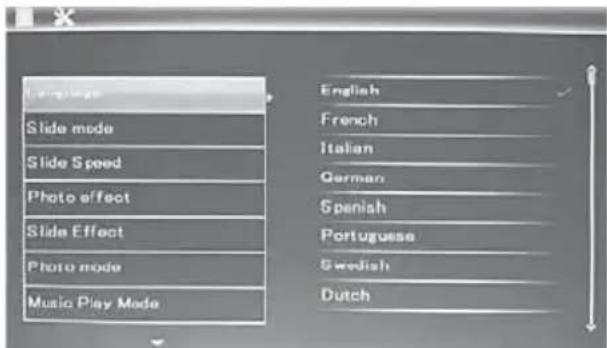

8. Configuración

En el menú principal pulse CONFIGURACIÓN y pulse OK (▶II), para acceder a la máscara de configuración. Utilice ▲▼ para seleccionar el punto que desee ajustar. Pulse OK para mostrar el submenú. Seleccione con y pulse OK para confirmar.

8.1 Idioma: Inglés, francés, italiano, alemán, español, holandés, portugués, sueco, griego y otra
8.2 Secuencia de imágenes: secuencia / casual
8.3 Modo start: Presentación / Música / Video / Imagen, Calendario
8.4 Modo de presentación: Una ventana, cuatro ventanas, tres ventanas
8.5 Velocidad de presentación: 3/5/15/30 segundos, 1/5/15/30 minutos y 1 hora
8.6 Efectos de fotografía: Color, mono, sepia
8.7 Efecto de presentación: casual, on/off división horizontal, celosía, on/off división vertical, parpa-deante, actualizar siguiente, off
8.8 Modo de foto: Autoadaptación, óptimo, imagen completa
8.9 Modo reproducción de música: Repetición una vez, circular, no repetir, único
8.10 Modo vídeo: Original, pantalla

8.11 Visualización

Contraste: Utilice ▲▼ para seleccionar entre 1 (bajo) y 40 (alto).

Brillo: Utilice ▲▼ para seleccionar entre 00 (bajo) y 40 (alto).

Saturación: Utilice ▲▼ para seleccionar un punto entre 00 (bajo) y 40 (alto).

Color: Utilice ▲▼, para seleccionar entre 00 (más color) y 40 (menos color).

8.12 Ajuste de fecha y hora: Pulse OK y seleccione los puntos a configurar de la siguiente manera con ▲▼ año, mes, día, hora, minuto, segundo. Utilice OK, ◀▶, para ajustar y pulse almacenar hora, para confirmar.
8.13 Ajustar formato de hora: 12/24, pulse OK, seleccione con ▲▼, pulse OK y utilice ▲▼ para la configuración y pulse OK, para confirmar.
8.14 Alarma: Pulsar OK, seleccionar los elementos a configurar con ▲▼ de la: manera siguiente: estado, número, hora, minuto, modo, pulsar OK, utilizar ◀▶ para ajustar, pulsar OK para confirmar.
8.15 Autoencendido/apagado: Pulsar OK, elegir los elementos a configurar con ▲▼ de la: manera siguiente: hora, minuto, estado, pulsar OK, utilizar ◀▶ para ajustar, pulsar OK para confirmar.
8.16 Formateo de memoria interna: Pulse OK, seleccione con ▲▼ no/si. Pulse OK para confirmar.
8.17 Restablecer configuración: Pulse OK, utilice ▲▼, para marcar o para resaltar la selección, para restablecer los valores predeterminados. Pulse OK para confirmar.
8.18 Salir: Pulse aquí para abandonar la máscara de configuración.

9. Conexión a PC (opcional)

Se puede conectar el dispositivo a dispositivos externos a través de un cable USB y copiar, borrar o editar archivos.

A. Por favor, encienda el marco digital de fotos y conéctelo mediante un cable USB a su PC con Windows 2000/XP/Vista/WIN7 compatible.
B. El dispositivo se detecta automáticamente y aparece el icono de Conectar, y luego se puede copiar, borrar y editar archivos entre la memoria interna y otros medios de almacenamiento. Es necesario reiniciar el marco digital después de haber completado el proceso de copiar/borrar, insertar o modificar.

Nunca desconecte la conexión USB si se están transfiriendo o reproduciendo archivos. Esto puede dañar su marco digital de fotos. La forma correcta es hacer clic en el icono "Quitar hardware con seguridad" en su computadora.

10. Especificaciones técnicas

• Adaptador de red: Entrada AC 100-240V 50/60Hz Salida de DC: 12V/1.5A
• Formato de la imagen: JPEG
• Formato de audio: MP3 y WMA
• Formatos de vídeo: MPEG1, MPEG2, MPEG4, M-JPEG y AVI
  • Tarjeta de memoria: SD/SDHC/MS/MMC
• USB: Host USB, Mini USB (conexión con un cable USB largo)
• Parámetros de pantalla:
  Tamaño de pantalla: 38 cm, 15 pulgadas TFT
  Resolución: 1024 x 768 píxeles

Contraste: 500:1

Relación de aspecto: 4:3

Luminancia: 350 cd/m2

Ángulo de visión:

60°(izquierda/derecha/vertical/horizontal)

Temperatura de funcionamiento: 0°\~40°,

humedad: 10-85%

- Peso: 1660g

• Dimensiones: 366 x 292 x 32 mm (AxAxP)

11. Instrucciones para solucionar problemas

Si tiene problemas con el dispositivo, por favor consulte estas instrucciones y el manual. Para obtener asistencia adicional, póngase en contacto con el soporte técnico.

No hay corriente eléctrica:

- Compruebe si el enchufe está conectado correctamente.

El control remoto no funciona.

- Compruebe si la batería (la batería en condiciones normales se puede utilizar medio un año) tiene suficiente voltaje. Reemplazarla por una nueva si es necesario.

No es posible leer de la tarjeta de memoria o USB:

• Por favor, compruebe si hay archivos almacenados en la tarjeta de memoria o dispositivo USB.
• No se pueden leer medios de almacenamiento en blanco.

No se pudo reproducir el archivo.

- Compruebe si el formato de archivo es compatible con el dispositivo.

Pantalla está demasiado brillante o demasiado oscura:

- Por favor, ajuste el brillo o el contraste utilizando el menú Configuración.

El color es pálido o no hay color:

- Por favor, cambie la configuración de color y contraste.

No hay sonido:

- Por favor, verifique que el volumen esté debidamente ajustado y el reproductor no esté en modo silencio (mute).
