Tipo de produto	Subwoofer amplificado
Marca	Turbosound
Modelo	TCS115BAN
Alto-falante	15 polegadas (38 cm) com bobina móvel de alta temperatura
Amplificador	Integrado, classe D, com fonte chaveada
Potência contínua	1000 W RMS
Potência de pico	2000 W
Resposta em frequência	45 Hz – 150 Hz (-10 dB)
Pressão sonora máxima	130 dB SPL pico
Conectores de entrada	1 x combo XLR/TRS (simétrico), 1 x XLR LINK
Conectores de rede	1 x ULTRANET IN (EtherCON), 1 x ULTRANET THRU (EtherCON)
Conector USB	Tipo B para atualização de firmware e controle por PC
Alimentação	100-240 V AC, 50/60 Hz, com conector powerCON travável
DSP integrado	Equalizador paramétrico, crossover, limitador, delay (300 ms), 8 filtros anti-feedback
Predefinições de fábrica	20 presets de usuário e predefinições de curva (Brix, Tailteux, etc.)
Material do gabinete	Compensado de bétula com revestimento resistente a impactos
Grade	Aço com espuma acústica antipoeira
Pontos de fixação	8 x M10 integrados (superior, inferior, laterais, traseiro)
Opções de montagem	Suportes de parede WB-35, teto CB-35, kits de voo TCS-FK1/FK2
Dimensões (A x L x P)	500 x 600 x 700 mm
Peso líquido	35 kg
Manutenção e limpeza	Tirar o pó da grade com um pano seco; não usar produtos líquidos
Informações gerais	Uso em ambientes internos, tropicais ou moderados até 45°C; descarte via DEEE

Perguntas frequentes - TCS115BAN Turbosound

Como redefinir as configurações DSP padrão?

No menu DSP, acesse a seção LOAD e selecione o preset de fábrica 'Brix'. Gire o encoder para confirmar. Você também pode usar o software PC via USB.

Quais cabos usar para a conexão de áudio?

Use cabos de caixa de som profissionais de alta qualidade com plugues Jack 6,35 mm ou XLR. Para sinais simétricos, prefira conectores XLR ou TRS.

Como montar a caixa acústica na parede?

Use o suporte de parede WB-35 (opcional). Remova os parafusos escareados frontais, fixe a placa de encaixe na caixa e a placa de parede na parede com fixações adequadas (não fornecidas). Ajuste o ângulo e aperte.

Posso usar várias caixas em rede?

Sim, até 7 caixas podem ser conectadas em série via ULTRANET usando cabos CAT5 com conectores RJ45. Cada caixa possui uma entrada e uma saída ULTRANET.

Como ajustar a frequência de corte (crossover)?

No menu XOVER, selecione o preset (100 Hz, 120 Hz) ou use o modo Usuário para ajustar a frequência (50-150 Hz para subwoofer). Você também pode ajustar a fase (0-180°).

O que fazer em caso de superaquecimento?

A caixa interrompe automaticamente o sinal e exibe um aviso no display LCD. Aguarde o aparelho esfriar. Verifique a ventilação e se a caixa não está exposta a uma fonte de calor.

Como atualizar o firmware?

Conecte a caixa a um PC via porta USB tipo B e use o software de controle Turbosound (disponível em turbosound.com). Siga as instruções para gravar a nova versão.

Quais são as predefinições disponíveis?

Os presets incluem Brix (resposta plana), Tailteux2 (para 2 caixas), Tailteux3 (para 3 caixas ou mais) e Usuário (personalizável). Você pode salvar até 20 presets.

Como limpar a caixa acústica?

Tire o pó da grade com um pano seco e macio. Nunca use solventes, água ou produtos abrasivos. Certifique-se de que o aparelho está desconectado antes da limpeza.

Qual é a garantia do produto?

Consulte os termos de garantia limitada em musictribe.com/warranty. Registre seu produto online para facilitar solicitações de serviço.

MANUAL DE UTILIZADOR TCS115BAN Turbosound

Avisol Terminas marcados com o simbalo caregam corrente elétrica de magnituse subiciente para constituir um risco de cheque elétrico. Ile apenas cabos de alto. Imantes de alta qualidade com plugues 15 de N° ou plugues com trava de torção pré instalados. Todas as outras instalações e modificações devem ser elefuidos por pessoas qualificadas.

Este símbolo, onde quer que o encontro, alerta-o para a leitura das instruções de manureamento que acompanham o equipamento. Por favoriria o manual de instruções.

Atenção De forma a diminuiu o risco de cheque elétrico, não removera a cobertura (tou a serção de trias). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção Para reduzir o risco de incendios ou chouças eléctricos o aparelho não deve ser cupasto à chava nem à humidade. Além disso, não deve ser sujeito a sajícios, nem devem ser colocada em cima do aparelho rejetos contendo líquidos, mais como jamas.

Atenção Estas instruções de operação devem ser utilizadas, em exclusiva, por técnicos de assistência qualificados. Para evitar choques electricos não proceda a reparações ou intervenções, que não as indicadas nos instruções de operação, sobre se proruir as qualificações necessárias. Para evitar choques electricos não proceda a reparações ou intervenções, que não as indicadas nos instruções de operação. Só o deverá fazer se proruir as qualificações necessárias.

1. La setan inscrições.
2. Guarce estas instruções.
3. Presto atuação a todos os anassos.
4. Siga todas as inscrições.
5. Não optimal dos dispositivos porte de água.
6. Limpe ações com um pano seco.
7. Não obtima as encaminas de versinação. Instala de acordo com as instruções do fabricante.
8. Não instala porte de quaisquer fontes de caloritais como radiadores, boças de ser quente, fugues de sala ou outros aparelhos (ecluidindo amplificados) que produzem calor.
9. Não suelo o objetivo de segurança das fiches polarizados ou do tipo de logação à terra. Uma ficha polarizada dispõe de duas pafilitas tenido uma mais larga do que a outra. Uma ficha de tipo logação à terra dispõe

de duas palhetas e um terceiro deste de ligação a terra, à palheita larga ou a terceiro deste são fornecidos para sua segurança. Se a ficha fornecida não encaisar na sua tomada, consulte um electricista para a substituição da tomada obvioleta.

1. Proteja o cabo de alimentação de piauídas ou apartos, especialmente nas fichas, estenstes, e no local de salta da unidade. Certifique-se de que o cabo eléctrico está protegido. Verifique particulamente nas fichas, nas receptáculos e no ponto em que o cabo sal do aparelho.

2. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de proteção intacto.

3. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

4. Utilize apenas ligações/abserviços especificados pelo fabricante.

1. Utilize apenas com o caminho, estinura, tripé, suporte, numera eordicadas pole.

fabricante ou vendidos sem a disposição

Cuando utilizar um

carinho, tenha cuidado ao positivo para estirá danos.

mover o conjunto caminho/depositivo para evitar danos provizados pela terpidação.

1. Desigue este dispositivo durante as trovadas ou quando não for utilizado durante longos períodos de tempo.

2. Qualquer tipo de reparação deve ser sempre Receivado por pessoal qualificado. É necessária uma preparação sempre que a unidade over sido de alguma forma danificada, como por exemplo no caso do cabo de alimentação ou ficha se encontrarem danificada; na eventualidade de líquido ter sido denamado ou objectos terrem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chura ou à humidade; se está não funcionar normalmente, ou se über caído.

1. Correcta eliminação deste produto: este simbolo indica que o produto não deve ser eliminado juntamente cum os residuos domesticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto degeri

Se terreda em um ocho do resultado licenciado para a redaçagem de resíduos de equipamentos eléctricos e eletronicas (ECL). O tratamento incorrecto deste tipo de rendidação por le um eventual impacto negativa no ambiente ou sua saúde humane deveda e sustâncias potencialmente perigouso que existir generalmente associadas e ECE. As mesmo tempo, a seu colaboração para a aplicação correcta deste produto da contribuir para a utilização eficiente dos recursos materiais. Para mais informação entre os líquidos onde poderá dever a seu equipamento usado para redaçagem, o favor contactor de serviços municipais sociais, a emitida de grise de resíduos aos serviços de receita de resíduos domésticos. 18. Não instale em lugares confidios, tais como estantes ou unidades similares.

1. Não orique fontes de chama, tais como velas acesas, sobre o aparelho.

2. Favor, obedeceros aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.

3. Esse aparelho pode ser usado em climas tropicals e moderatos até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsaízita por porta alguma que pasta ser solrida por qualquer pervas que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados térmón, aparências e outros informações estão sujeitas a modificações sem aviso prévia. Todas as markas são propriaída de seus respectivos donos. Midas, Klark Teknik, Lab Guropen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Sugera, Astron Microphones e Conduadão são marcas ou marcas registradas do Music Tribe Global Brands Ltd. O Music Tribe Global Brands Ltd. 2021 Todos direitos reservacoes.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website musictribe.com/warranty.

Obrigado por escolher um produto de alto-falante Turbosound para sua aplicação. Se desegar mais informações sobre este ou qualquer outro produto Turbosound, visite nosso website em turbosound.com.

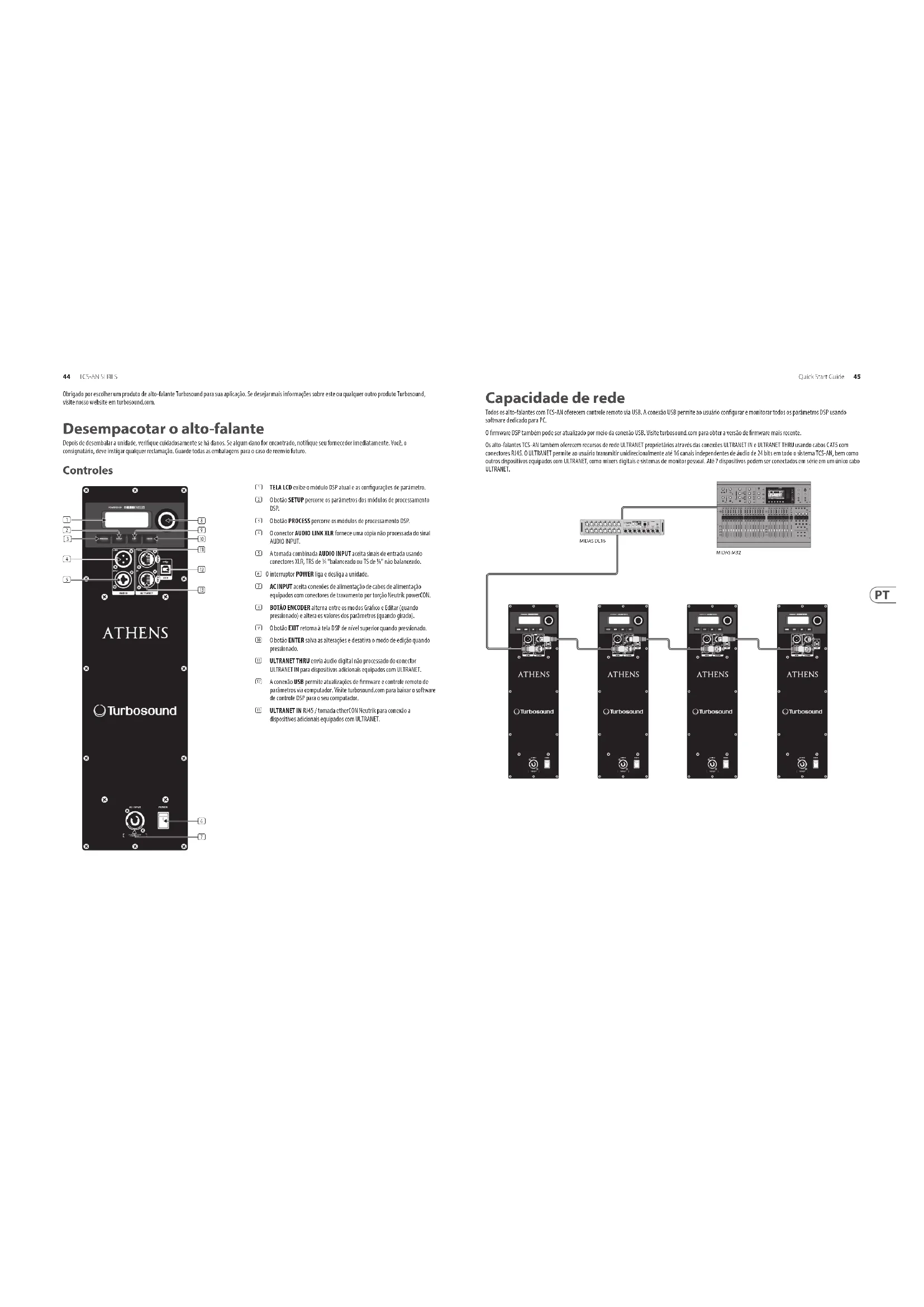

Desempacotar o alto-falante

Depois de desembalar a unidade, verifique cuidadosamente se há danos. Se algum dano for encontrado, notifique seu fornecedor imediatamente. Você, o consignatário, deve instigar qualquer reclamação. Guarde todas as embalagens para o caso de reenvio futuro.

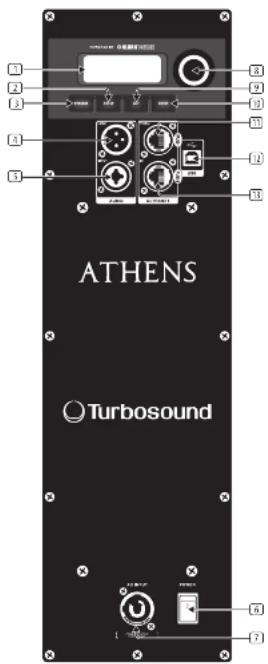

Controles

[1] TELA LCD exibe o módulo DSP atual e as configurações de parâmetro.
2 O botão SETUP percorre os parâmetros dos módulos de processamento DSP.
[3] O botão PROCESS percorre os módulos de processamento DSP.
4 O conector AUDIO LINK XLR fomece uma cópia não processada do sinal AUDIO INPUT.
5 A tomada combinada AUDIO INPUT aceita sinais de entrada usando conectores XLR, TRS de 14" balanceado ou TS de 14" não balanceado.
3. 0 interruptor POWER liga e desliga a unidade.
(7) AC INPUT aceita conexões de alimentação de cabos de alimentação equipados com conectores de travamento por torção Neutrik powerCON.
BOTÃO ENCODER alterna entre os modos Gráfico e Editar (quando pressionado) e altera os valores dos parâmetros (quando girado).
5 O botão EXIT retorna à tela DSP de nível superior quando pressionado.
(16) O botão ENTER salva as alterações e desativa o modo de edição quando pressionado.
ULTRANET THRU envia audio digital não processado do conector ULTRANET IN para dispositivos adicionais equipados com ULTRANET
(12) A conexão USB permite atualizações de firmware e controle remoto de parâmetros via computador. Visite turbosound.com para baixar o software de controle DSP para o seu computador.
ULTRANET IN RJ45 / tomada etherCON Neutrik para conexão a dispositivos adicionais equipados com ULTRANET.

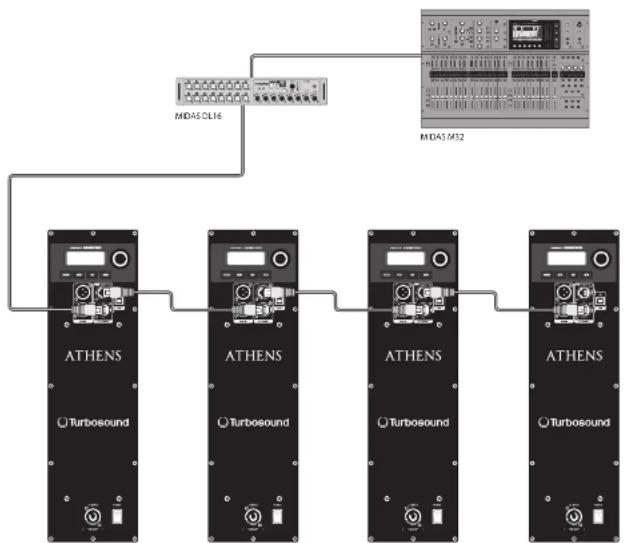

Capacidade de rede

Todos os alto-falantes com TCS-AN oferecem controle remoto via USB, a conexão USB permite ao usuário configurar e monitorar todos os parâmetros DSP usando software dedicado para PC.

O firmware DSP também pode ser atualizado por meio da conexão USB. Visite turbosound.com para obter a versão de firmware mais recente.

Os alto-falantes TCS-AN também oferecem recursos de rede ULTRANET proprietários através das conexões ULTRANET IN e ULTRANET THRU usando cabos CAT5 com conectores R445. O ULTRANET permite ao usuario transmitir undirecionalmente até 16 canais independentes de áudio de 24 bits em todo o sistema TCS-AN, bem como outros dispositivos equipados com ULTRANET, como mixers digitais e sistemas de monitor pessoal. Até 7 dispositivos podem ser conectados em série em um único cabo ULTRANET.


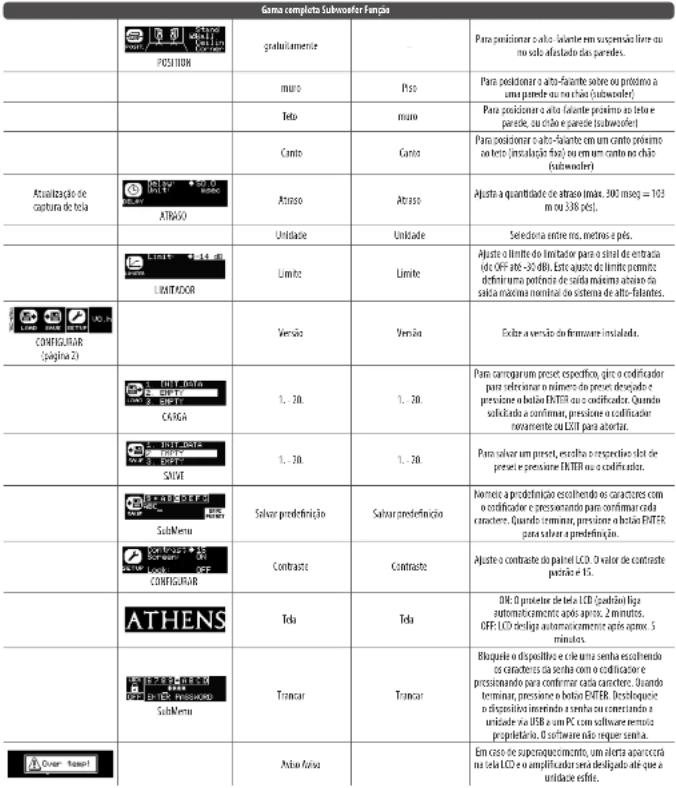

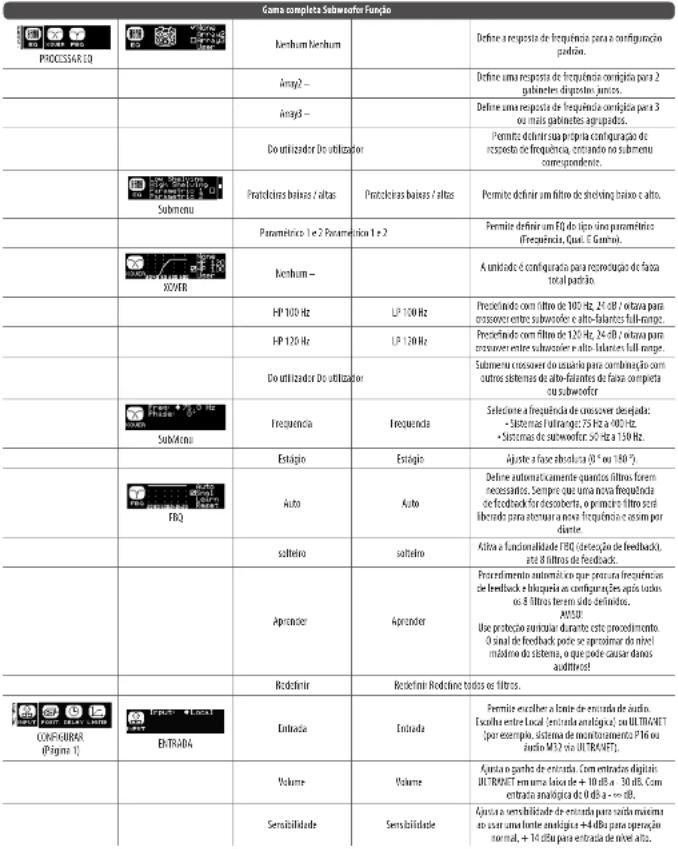

Estrutura do Menu TCS-AN DSP

Para ajudar o usuário a reconhecer imeditamente que um parâmetro foi selecionado e alterado da configuração padrão inicial, o texto relacionado ao parâmetro na tela de nível superior será invertido e alterado para texto preto em um fundo branco. Como exemplo, as seguintes capturas de tela mostram como o texto para a função EO mude quando a configuração de EO padrão TCS AN é alteradora:

Esta função do indicador ocorre apenas no nível do menu DSP principal e funciona para todas as funções relacionadas ao DSP, exceto para as subseções LOAD, SAVE e SETUP na segunda página do menu SETUP de nível superior.

Montagem e fixação

A tabela abaixo resume as peças ou falls de amaração necessários para várias aplicações, e alguns exemples das opções de amaração possíveis são restadores. Os gabinetes da série TCS-4N1 são projetados com vários pontos de amaração internos para se adequará a muitos métodos de montagem possíveis em instalações permanentes. Todos os gabinetes podem ser simplesmente suspensos usando olhas opcionas NIS ou NME aplicados aos pontos de amaração internos fornecedos. Remove os parafatos escarcados apropriados e substituios por olhãe, que devem ter um comprimento de resca de pelo menos 18 m. Uso o ponto de amaração travelo para inclinar e gabinete para uma cobertura ideal da sua. Os gabinetes podem ser pendurados de cabraça para baleo, se necessário. Os suportes de parede e leto Turbobound NIS-55 e CE-55 estão disponíveis opcionamente para os gabinetes da série TCS-4N4 e também são compatíveis com os suportes de parede e leto padrão da infraídu que um estap examado de artifido de 60 mm x 60 mm.

Model	Num	Teto	Downcall	Array Uc	Dohab
TCS122 W8-55 C8-55				TCS122-IP TCS-R1 TCS-F42	FB 10-40
TCS152 W8-55 C8-55				TCS152-IP TCS-R1 TCS-F42	LB 10-40
TCS115B				TCS115-IP TCS-F43	FB 10-40
Subscaleris TCS18-10-40

(1)

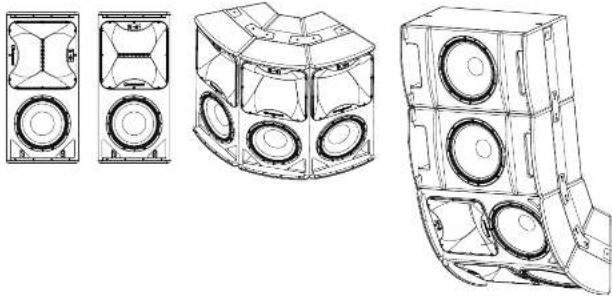

Alguns esemplos típicos das opções de aparelhamento possíveis são mostrados aqui

Para instalar um alto-falante usando os suportes Turbosound de parede e teto, primeiro separe os suportes em sua placa de parede / teto e nas peças dos componentes da placa do alto-falante. Remova os parafasos escaredos no palmet traseliro do gabinete. Fixe a placa do alto-falante ao qib inete com os parafasos fornecidos. Fixe a placa de parede; teto no local usando fixações adequadas (não fornecidas). Levante o alto-falante na placa da parede e monte novamente as peças do suporte, ajuste o ángulo vertical e aperte todos os parafasos.

Matrizes e clusters de alto-falantes

Uma matriz de dois ou mais gabinetes requer o uso de kits de flyplates e acopladores entre gabinetes, que são fixados nas lateras do gabinete por meio dos pontos de amarração M10 e montados juntos em uma 'cadia' para construir a matriz necessária. Para todas as matrizes de alto falantes que consistem em dois ou mais gabinetes:

O número de kits de acopladores entre gabinetes necessários = o número de caixas - 1. O número de kits de flyplate necessários = o número de caixas.

Ilustrados aqui estão as peças dos componentes disponíveis para os gabinetes TCS:

TG152 P:MH Hy Force B1% (TG152

Suspensão com olhais

Os gabinetes TCS-IV podem ser suspenos por meio de oinhais optionalis acoplados aos pontos de amariação internos fornecidos na parte superior, inférieur e nas laterais e na parte traseira. O método mais simples é usar os dois pontos de amariação na parte superior e um único ponto de amariação de recurso no centro do painel traseiro. Removea os parafusos escaracados apropriados e substituações por parafuses com ilhã, que devem um comprimento de mosca de polo menos 10 mm. Use o ponto de amariação traseiro para indímu o gabinete para uma cobertura ileal do sala. Os gabinetes padens se penduidados de cabraça para balixo, se necessário.

NOTA IMPORTANTE PARA TODOS OS MÉTODOS DE INSTALAÇÃO: A montagem de um sistema de som instalado permanentemente pode ser pergosa, a menos que realizada por pessoal qualificado com a experiência e certificação exigidas para executar as tarefas necessárias. Paredes, pisos ou tetos devem ser capazes de suportar com segurança a carga real. O acessório de montagem usado deve ser fixado de formula sequa tanto no alto falante quanto na parede, no chão ou no teto.

Ao montar componentes de amarração em paredes, pisos ou tetos, certifique-se de que todos os fixadores e fixadores usados sejam de tamanho e classificação de carga apropriados. Investimentos de parede e teto, e a construção e composição de paredes e tetos, todos precisam ser levadas em consideração ao determinar se um arranjo de fixação particular pode ser empregado com segurança para uma carga particular. Tampões de cavidade ou outro especialista as fixações, se necessários, devem ser do tipo adequada e devem ser colocadas e utilizadas de acordo com as instruções do fabricante.

A operação de seu gabinete de alto-falante como parte de um sistema voado, se instalado incometamente e inadequadamente, pode expor pessoas a riscos graves para a saúde e até mesmo a morte. Além disso, certifique-se de que as considerações elétricas, mecânicas e acísticas sejam discutidas com pessoal qualificado e certificado (por autoridades locais ou nacionais) antes de qualquer instalação ou vero.

Certifique-se de que os gabinetes de alto-falantes sejam instalados e operados apenas por pessoal qualificado e certificado, usando equisamento dedicado e peças e componentes originais fornecidos com a unidade. Se alguma peça ou componente estiver faltando, entre em contato com seu revendedor antes de tentar configurar o sistema.

Certifique se de observar os regulamentos Brutos, estaduais e coutran regulamentos de segurança aplicáveis em seu suis. A Music Tribe, induindo as empresas Music Titte listadas na "Eição de Informações de Serviço" indusa, não assume qualquer responsabilidade por qualquer danos ou ferimentos pessoais resurtaídas do uso, instalação ou operação inadeçada do produto. Verificações regulares devem ser conduzidas por pessoal qualificado para garantir que o sistema permanença em uma condição segura e certifique. Certifique se de que, para onde o alto falante está quando, a área sob o alto falante esteja livre de trálego humano. Não você o alto falante em áreas que podam ser acessadas ou usados por membres do público.

Os alto-falantes cram um campo magnético, mesmo se não estiverem em operação. Portanto, mantenha todos os materiais que podem ser afetados por tais campos (discos, computadores, monitores, etc.) a uma distância segura. Uma distância segura é geralmente entre 1 e 2 metros.

Girando o padrão da buzina HF

A huzina de alta frequência em todos os modelos TCS122 e TCS152 pode ser grada em 90" para trocar os padrões de dispersão horizontal e vertical, particularmente útil ao montar clusters ou, por exemplo, para manter a dispersão original quando o gabinete é instalado em uma orientação horizontal.

1. Coloque o gabinete de costas em uma superfície de trabalho adequada.
2. Remova os 10 parafusos post-drive que prendem a grade no lugar e coloque a grade de lado (fig. 7).
3. Remova e desconecte o driver de graves (fig. 2) para acessar a chave de retenção do driver de compressão, anotando a polaridade do driver de graves para reconexão posterior.
4. Alcance através da cavidade do driver de batco e afrouse as duas porcas borboleta que prendem a cinta de retenção do driver de compressão (fig. 3).
5. Remova os parafusos de fixação da buzina que prendem a buzina ao gabineta e levante a buzina e o conjunto da chave de compressão (fig. 4). (Se necessário para manutenção ou substituição, desconecte os cabos do driver de compressão, anizando a polaridade para reconhecimento posterior.)
6. Gre a buzina para obter o padrão de cobertura desejado (fig. 5).
7. Monte novamente o gabinete e os drivers invertendo as etapas 1-5.
   B. Se os cabos do outer de compressão foram desconectados, reconecte os cabos observando a polaridade correta (cabo branco para o terminal + ve, cabo preto para o terminal - ve).
8. Cetoque a buzina e a chave de compressão de volta no gabinete, certificando se de que os cabos da chave passem por saldo do retentor da chave de compressão e que a chave de compressão se encabe perfetamente na cluta de retenção.
9. Aperte as porcas borboleta de volta na cinta de retenção da chave de compressão (fig. 3).
10. Recolque os parafusos de Inação da Lucina e aperte para prender a luziva de volta ao invóuoro (fig. 4).
11. Reconecte os cabos do driver de graves, observando a polaridade correta (cabo vermelho para o terminal - ve, cabo azul para o terminal - ve).
12. Verifique todos os componentes e confirme se a orientação da buzina está correcta (fig. 6).
13. Substitua a gretho [fig. 1] e verifique as fases do annário antes de o utilizar.

(6).T

(5) 同

图 2-10-3-4-6
