TCS12264AN - Alto-falante Turbosound - Manual de utilização gratuito

Tipo de produto	Alto-falante amplificado (caixa ativa) com DSP
Marca	Turbosound
Modelo	TCS12264AN
Categoria	Alto-falante
Alimentação elétrica	Rede através de conector Neutrik powerCON (100-240 V CA, 50/60 Hz)
Conectividade de entrada de áudio	Plug combo XLR/TRS/TS (balanceado/desbalanceado)
Conectividade de link de áudio	XLR AUDIO LINK (cópia não processada do sinal de entrada)
Conectividade de rede	ULTRANET IN e THRU em RJ45/etherCON
Conectividade USB	USB tipo B para atualização de firmware e controle DSP
Display	Tela LCD para exibição dos parâmetros DSP
Controle DSP	Botões SETUP, PROCESS, ENCODER, ENTER, EXIT e codificador rotativo
Rede Ultranet	Até 16 canais de áudio de 24 bits, até 7 dispositivos em daisy chain
Rotação do driver HF	Sim, 90° para trocar os padrões de dispersão horizontal e vertical
Pontos de fixação	Pontos de suspensão M10 (superior, inferior, laterais, traseiro) para suspensão ou suportes
Grade removível	Sim, fixada por 10 parafusos
Limpeza	Apenas com um pano seco
Segurança elétrica	Aterramento obrigatório, não abrir, não expor à umidade
Descarte	Não descartar com o lixo doméstico, reciclagem REEE
Garantia	Garantia limitada da Music Tribe, registro online necessário
Temperatura de operação	Máx 45°C (clima tropical ou moderado)

Perguntas frequentes - TCS12264AN Turbosound

Como conectar a caixa TCS12264AN?

Use cabos de alto-falante profissionais de alta qualidade com plugues Jack 6,35 mm ou XLR. Para alimentação, conecte o cabo de alimentação com conector Neutrik powerCON na tomada AC INPUT. Certifique-se de que a tensão da rede seja compatível.

Como realizar a rotação do driver HF?

Coloque a caixa de lado, remova a grade (10 parafusos), desconecte o alto-falante de graves, acesse o suporte de retenção do motor de compressão, solte as porcas, remova os parafusos do driver, gire a came em 90° e monte novamente invertendo as etapas. Respeite a polaridade dos cabos.

Como conectar várias caixas em rede Ultranet?

Use cabos CAT5 com conectores RJ45/etherCON. Conecte a saída ULTRANET THRU de uma caixa à entrada ULTRANET IN da próxima. Até 7 dispositivos podem ser conectados em série em um único cabo. O áudio digital de 24 bits é transmitido em 16 canais.

Como atualizar o firmware via USB?

Conecte um cabo USB da caixa a um computador. Baixe o software de controle DSP do site turbosound.com. Use o software para atualizar o firmware. A caixa deve estar ligada durante o procedimento.

O que fazer em caso de mau funcionamento?

Verifique primeiro as conexões de rede e áudio. Se o problema persistir, não tente nenhum reparo por conta própria. Contate um revendedor autorizado ou o distribuidor da Music Tribe em seu país. Consulte o site musictribe.com para a lista de distribuidores.

Posso abrir a caixa para reparo?

Não. O interior não contém peças reparáveis pelo usuário. A abertura expõe a tensões perigosas. Qualquer intervenção deve ser confiada a um profissional qualificado.

Como limpar a caixa?

Desconecte a caixa da rede. Use um pano seco e macio para limpar o gabinete e a grade. Nunca use líquidos ou produtos abrasivos. Evite que a umidade entre no interior.

Quais tipos de cabos usar para a entrada de áudio?

O plug combo aceita conectores XLR (balanceado), jack TRS 6,35 mm (balanceado) ou jack TS 6,35 mm (desbalanceado). Use cabos de alta qualidade para evitar ruídos.

A caixa é compatível com suporte de chão ou suporte de parede?

Sim, ela possui pontos de suspensão M10. Suportes de parede WB-35 e de teto CB-35 estão disponíveis como opção. Use parafusos de olhal M10 para suspensão. Consulte o manual para as cargas máximas.

Como registrar meu produto para a garantia?

Acesse musictribe.com e registre seu produto online. Isso permite gerenciar os reparos mais rapidamente. Leia os termos e condições da garantia limitada no site.

MANUAL DE UTILIZADOR TCS12264AN Turbosound

Avisol Terminas marcados com o simbalo caregam corrente elétrica de magnituse subiciente para constituir um risco de cheque elétrico. Ile apenas cabos de alto. Imantes de alta qualidade com plugues 15 de N° ou plugues com trava de torção pré instalados. Todas as outras instalações e modificações devem ser elefuidos por pessoas qualificados.

Este símbolo, onde quer que o encontro, alerta-o para a leitura das instruções de manureamento que acompanham o equipamento. Por favoriria o manual de instruções.

Atenção De forma a diminuiu o risco de cheque elétrico, não removera a cobertura (tou a serção de trias). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção Para reduzir o risco de incendios ou chouças eléctricos o aparelho não deve ser cupasto à chura nem à humidade. Além disso, não deve ser sujeito a sajícios, nem devem ser colocada em cima do aparelho rejetos contendo líquidos, mais como jamas.

Atenção Estas instruções de operação devem ser utilizadas, em exclusiva, por técnicos de assistência qualificados. Para evitar choques electricos não proceda a reparações ou intervenções, que não as indicadas nos instruções de operação, sobre se puruir as qualificações necessárias. Para evitar choques electricos não proceda a reparações ou intervenções, que não as indicadas nos instruções de operação. Só o deverá fazer se puruir as qualificações necessárias.

1. La setan inscrições.
2. Guarce estas instruções.
3. Presto atuação a todos os anassos.
4. Siga todas as inscrições.
5. Não optimal dos dispositivos porte de água.
6. Limpe ações com um pano seco.
7. Não obtima as encaminas de versinação. Instala de acordo com as instruções do fabricante.
8. Não instala porte de quaisquer fontes de caloritais como radiadores, boças de ser quente, fugues de sala ou outros aparelhos (ecluidindo amplificados) que produzem calor.
9. Não suelo o objetivo de segurança das fiches polarizadas ou do tipo de logação à terra. Uma ficha polarizada dispõe de duas pafilitas tenido uma mais larga do que a outra. Uma ficha de tipo logação à terra dispõe

de duas palhetas e um terceiro deste de ligação a terra, à palheita larga ou a terceiro deste são fornecidos para sua segurança. Se a ficha fornecida não encaisar na sua tomada, consulte um electricista para a substituição da tomada obvioleta.

1. Proteja o cabo de alimentação de piauídas ou apartos, especialmente nas fichas, estenstes, e no local de salta da unidade. Certifique-se de que o cabo eléctrico está protegido. Verifique particulamente nas fichas, nas receptáculos e no ponto em que o cabo sal do aparelho.

2. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de proteção intacto.

3. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

4. Utilize apenas ligações/abserviços especificados pelo fabricante.

1. Utilize apenas com o caminho, estinura, tripé, suporte, numera eordicadas pole.

fabricante ou vendidos sem a disposição

Cuando utilizar um

carinho, tenha cuidado ao positivo para este danos.

mover o conjunto caminho/depositivo para evitar danos provizados pela terpidação.

1. Desigue este dispositivo durante as trovadas ou quando não for utilizado durante longos períodos de tempo.

2. Qualquer tipo de reparação deve ser sempre Receivado por pessoal qualificado. É necessária uma preparação sempre que a unidade over sido de alguma forma danificada, como por exemplo no caso do cabo de alimentação ou ficha se encontrarem danificada; na eventualidade de líquido ter sido denamado ou objectos terrem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chura ou à humidade; se está não funcionar normalmente, ou se über caído.

1. Correcta eliminação deste produto: este simbolo indica que o produto não deve ser eliminado juntamente cum os residuos domesticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto degeri

Se terreda em um ocho do resultado licenciado para a redaçagem de resíduos de equipamentos eléctricos e eletronicas (ECL). O tratamento incorrecto deste tipo de rendidação por le um eventual impacto negativa no ambiente ou sua saúde humane deveda e sustâncias potencialmente perigouso que existir generalmente associadas e ECE. As mesmo tempo, a seu colaboração para a aplicação correcta deste produto da contribuir para a utilização eficiente dos recursos materiais. Para mais informação entre os líquidos onde poderá dever a seu equipamento usado para redaçagem, o favor contactor de serviços municipais sociais, a camidade de griseia de resíduos aos serviços de receita de resíduos domésticos. 18. Não instale em lugares confidios, tais como estantes ou unidades similares.

1. Não orique fontes de chama, tais como velas acesas, sobre o aparelho.

2. Favor, obedeceros aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.

3. Esse aparelho pode ser usado em climas tropicals e moderatos até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsaízita por porta alguma que pasta ser solrida por qualquer pervas que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados térmón, aparências e outros informações estão sujeitas a modificações sem aviso prévia. Todas as marcas são propriaída de seus respectivos donos. Midas, Klark Teknik, Lab Guopen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behringer, Sugera, Astron Microphones e Conduadão são marcas ou marcas registradas do Music Tribe Global Brands Ltd. O Music Tribe Global Brands Ltd. 2021 Todos direitos reservacoes.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website musictribe.com/warranty.

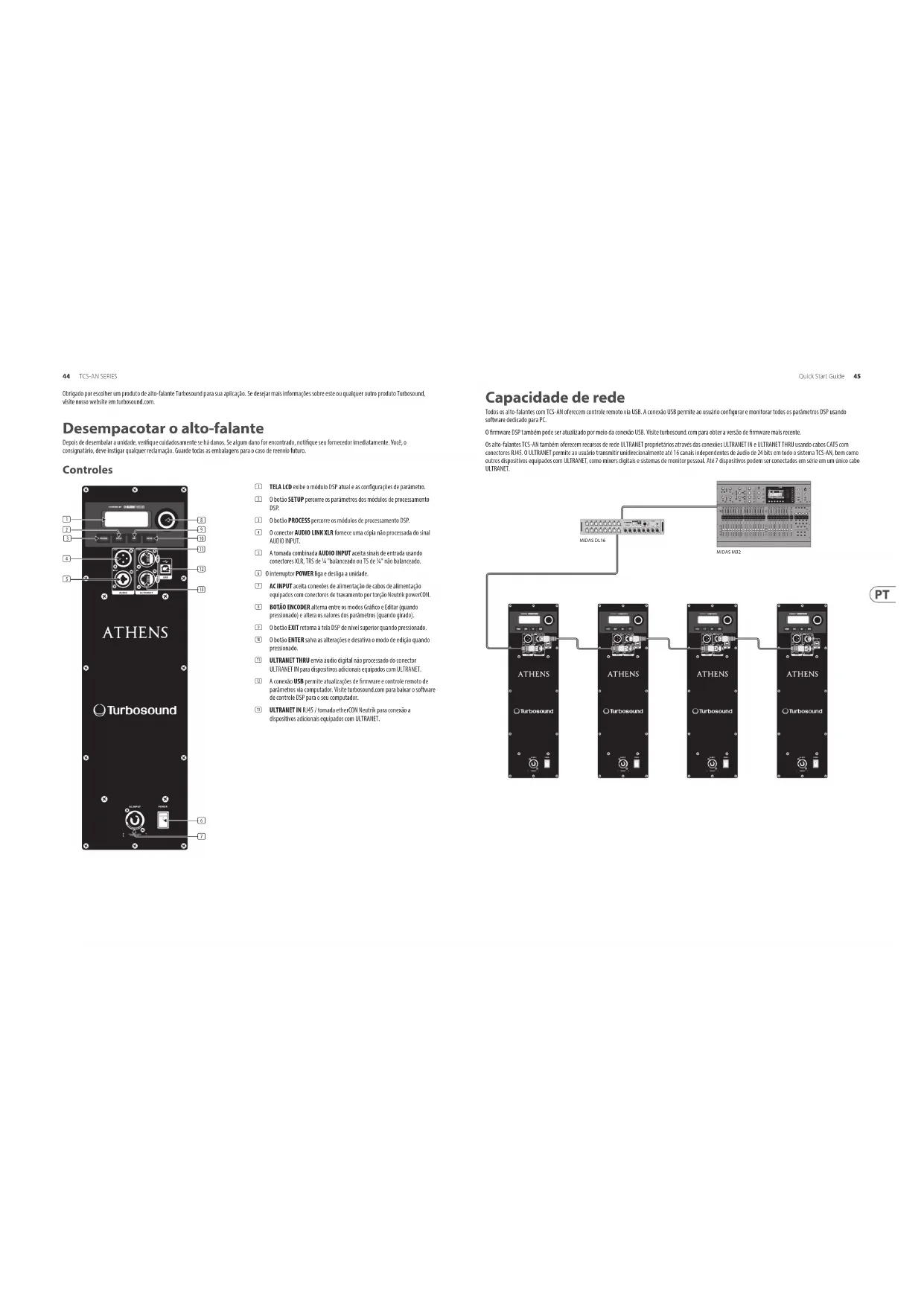

Obrigado por escolher um produto de alto-falante Turbosound para sua aplicação. Se desegar mais informações sobre este ou qualquer outro produto Turbosound, visite nosso website em turbosound.com.

Desempacotar o alto-falante

Depois de desembalar a unidade, verifique cuidadosamente se há danos. Se algum dano for encontrado, notifique seu fornecedor imediatamente. Você, o consignatário, deve instigar qualquer reclamação. Guarde todas as embalagens para o caso de reenvio futuro.

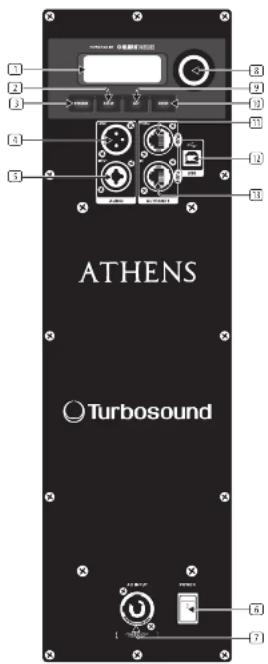

Controles

[1] TELA LCD exibe o módulo DSP atual e as configurações de parâmetro.
2 O botão SETUP percorre os parâmetros dos módulos de processamento DSP.
[3] O botão PROCESS percorre os módulos de processamento DSP.
4 O conector AUDIO LINK XLR fomece uma cópia não processada do sinal AUDIO INPUT.
5 A tomada combinada AUDIO INPUT aceita sinais de entrada usando conectores XLR, TRS de 14" balanceado ou TS de 14" não balanceado.
3. 0 interruptor POWER liga e desliga a unidade.
(7) AC INPUT aceita conexões de alimentação de cabos de alimentação equipados com conectores de travamento por torção Neutrik powerCON.
BOTÃO ENCODER alterna entre os modos Gráfico e Editar (quando pressionado) e altera os valores dos parâmetros (quando girado).
5 O botão EXIT retorna à tela DSP de nível superior quando pressionado.
(16) O botão ENTER salva as alterações e desativa o modo de edição quando pressionado.
ULTRANET THRU envia audio digital não processado do conector ULTRANET IN para dispositivos adicionais equipados com ULTRANET
(12) A conexão USB permite atualizações de firmware e controle remoto de parâmetros via computador. Visite turbosound.com para baixar o software de controle DSP para o seu computador.
ULTRANET IN RJ45 / tomada etherCON Neutrik para conexão a dispositivos adicionais equipados com ULTRANET.

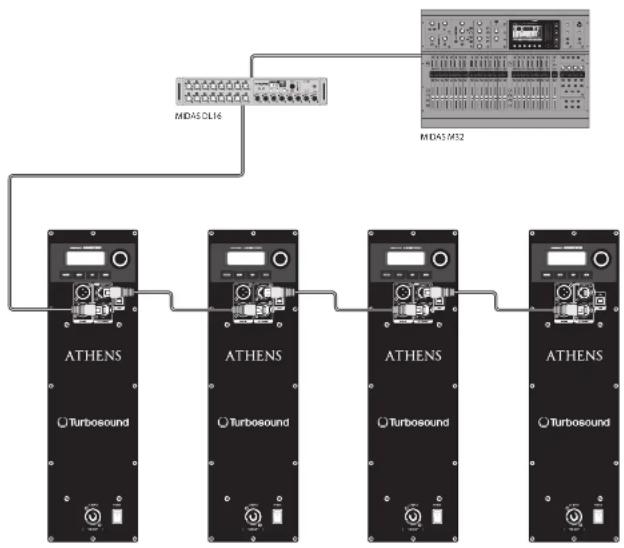

Capacidade de rede

Todos os alto-falantes com TCS-AN oferecem controle remoto via USB, a conexão USB permite ao usuário configurar e monitorar todos os parâmetros DSP usando software dedicado para PC.
O firmware DSP também pode ser atualizado por meio da conexão USB. Visite turbosound.com para obter a versão de firmware mais recente.
Os alto-falantes TCS-AN também oferecem recursos de rede ULTRANET proprietários através das conexões ULTRANET IN e ULTRANET THRU usando cabos CAT5 com conectores R445. O ULTRANET permite ao usuario transmitir undirecionalmente até 16 canais independentes de áudio de 24 bits em todo o sistema TCS-AN, bem como outros dispositivos equipados com ULTRANET, como mixers digitais e sistemas de monitor pessoal. Até 7 dispositivos podem ser conectados em série em um único cabo ULTRANET.

Estrutura do Menu TCS-AN DSP

	Gama completa Subsuorfer Função
	PROCESSAR EQ		Larchum Larchum	Define a resposta de frequência para o configuração padão.
			âmp2 -	Define uma resposta de frequência comigária para 2 gabinetes dispositivo juntos.
			âmp3 -	Define uma resposta de frequência comigária para 3 ou mais gabinetes agrupadas.
			Do utilizador Do utilizador	Permito definir sua propria configuração de resposta de frequência, encando no submenu correspondente.
		Submenu	Pratoléias binais / altas	Pratoléias binais / altas
			Paramétrico 1 e 2	Permito definir um FQ do tipo dos paramétrico (frequência, Qual. E Geral).
		XOMER	Larchum -	A unitada é configuração para reconvação de faixa total padrão
			HP 100 Hz	Preciseindo com filtro de 100 Hz, 24 dB/7 octara para crossover entre subsorfer e alto falantes full-range.
			HP 120 Hz	Preciseindo com filtro de 120 Hz, 24 dB/7 octara para crossover entre subsorfer e alto falantes full-range.
			Do utilizador Do utilizador	Submora crossover de usuário para combinação com outros sistemas de alto falantes do faixa comperta ou subsorfer
		Subkmona	Frequência	Selecione a frequência de crossover desfujidas: - Sistemas fullário: 75 Hz a 100 Hz - Sistemas de subsorfer: 30 Hz a 130 Hz
			Estágio	Ajuste a fase absoluta (0" no 150")
		FRQ	Auto	Define automaticamente quantos filtros furos necessantes. Sempre que uma nova frequência de feedback for descoberta, o previsto filtro social liberado para atemura na nova frequência e assim por diante.
			solteiro	Aito a funcionabilidade EFO (detração de feedback), até 8 filtros de feedback.
			Aprecador	Procedimento automático no que secuára frequência de feedback e frequência as configurações após todos os 8 filtros terrem sido definidos. ANSUE Use proteção suixiliar durante este procedimento. O sinal de feedback pode se aproximar do nível máximo do sistema, o que pode causar dinos auditivos!
			Rodefinir	Rodefinir Rodefinir todos os filtros.
	COMPOUNAR (Página 1)	EXTRADA	Eriturada	Eriturada
			Volume	Volume
			Sensibilidade	Sensibilidade

	POSITION	gradualmente		Para periodicar o ato-fante em suspensão livre ou no solo alastado dos paredes.
		muo	Tipo	Para periodicar o ato-fante sobre ou protistro a uma parede ou no chás (subwoofer).
		Tota	muo	Para periodicar o ato-fante prazo no tete e parede, ou clão e parede (subwoofer)
		Conte	Conte	Para periodicar o ato-fante em um canto prazo no tete (insolição fixa), ou em um canto no chás (subwoofer)
Atualização de captura de tela	ATRADO	Atrazo	Abazo	Ajuste a quantidade de atazo imax. 200 moq = 103 m ou 338 pés.).
		Unidade	Unidade	Setadora entre me, motres e pés.
	LIMITADOR	Limite	Limite	Ajuste o limite do limitador para o sinal de extracada, OFF até -25 dB. Este ajuste de limitir potente definir uma potencia de cada maisa atoso na sasta macosa nominal do sistema de atto-fatentes.
		Versão	Versão	Exche a versão do firmarze insulada.
	CARGA	1..20	1..20	Para caraguarum prese específico, giro o codificador para selecionar os números do prese despejo e previcenou bolso ENTER ou o codificador. Quando sulfizado a confirmar, previcenou o codificador tenamente su ENTER para atortar.
	SAVE	1..20	1..20	Para valor um prese, exche a respectiva lot de prese e previcenou ENTER ou o codificador.
	SubMenu	Salvar predefinição	Salvar predefinição	Nome: a predefinição escolhendo os caracteres com o codificador e pressando para confirmar cada caracter. Quando terminar, previcenou bolso ENTER para salvar a predefinição.
	COCONQUIPAR	Contraste	Contraste	Ajuste a contraste do patel LCD. O valor de contraste perdaio e 15.
	ATHENS	Tota		DB: D predeter de tela LCD (quadrimal)iga automobilamento após aprox. 2 minutos. OFF: LCD delega automobilamente após aprox. 5 minutos.
	SubMenu	Trancar	Trancar	Bisquele o dispositifos e cleu uma senha escolhendo os caracteres da senha com o codificador e pressando para confirmar cada caracter. Quando terminar, previcenou bolso ENTER. Desibquele o dispositivos interindo a senha ou constando a unitidade ao USB a um PC com software semis propietários. O software não requer senha.
	Dover feste!	Axial feste		Em caso de supraquetoamento, um alerta aparecerá na tela LCD e ou amplificador pela designado até que a unitidade esfite.

Para ajudar o usuário a reconhecer imeditamente que um parâmetro foi selecionado e alterado da configuração padrão inicial, o texto relacionado ao parâmetro na tela de nível superior será invertido e alterado para texto preto em um fundo branco. Como exemplo, as seguintes capturas de tela mostram como o texto para a função EO mude quando a configuração de EO padrão TCS AN é alteradora:

Esta função do indicador ocorre apenas no nível do menu DSP principal e funciona para todas as funções relacionadas ao DSP, exceto para as subseções LOAD, SAVE e SETUP na segunda página do menu SETUP de nível superior.

Montagem e fixação

A tabela abaixo resume as peças ou falls de amarnação necessários para várias aplicações, e alguns exemples das opções de amarnação possíveis são Rustadores. Os gabinetes da série TCS-4N1 são projetados com vários pontos de amarnação internos para se adequará a muitos métodos de montagem possíveis em instalações permanentes. Todos os gabinetes podem ser simplesmente suspensos usando olhas opcionas NIS ou NME aplicados aos pontos de amarnação internos fornecedos. Remove os parafatos escarcados apropriados e substituios por olhãe, que devem ter um comprimento de resca de pelo menos 18 m. Uso o ponto de amarnação travelo para incluar e glibelne para uma cobertura ideal da sua. Os gabinetes podem ser pendurados de cabraça para baleo, se necessário. Os suportes de parede e leto Turbobound NIS-55 e CE-55 estão disponíveis opcionamente para os gabinetes da série TCS-4N4 e também são compatíveis com os suportes de parede e leto padrão da infraídu que um estap examado de artifido de 60 mm x 60 mm.

Model	Num	Teto	Downcall	Array Uc	Dohab
TCS122 W8-55 C8-55				TCS122-IP TCS-R1 TCS-F42	FB 10-40
TCS152 W8-55 C8-55				TCS152-IP TCS-R1 TCS-F42	LB 10-40
TCS115B				TCS115-IP TCS-F43	FB 10-40
Subscaleris TCS18-10-40

(1)

Alguns esemplos típicos das opções de aparelhamento possíveis são mostrados aqui

Para instalar um alto-falante usando os suportes Turbosound de parede e teto, primeiro separe os suportes em sua placa de parede / teto e nas peças dos componentes da placa do alto-falante. Remova os parafasos escaredos no palmet traseliro do gabinete. Fixe a placa do alto-falante ao qib inete com os parafasos fornecidos. Fixe a placa de parede; teto no local usando fixações adequadas (não fornecidos). Levante o alto-falante na placa da parede e monte novamente as peças do suporte, ajuste o ángulo vertical e aperte todos os parafasos.

Matrizes e clusters de alto-falantes

Uma matriz de dois ou mais gabinetes requer o uso de kits de flyplates e acopladores entre gabinetes, que são fixados nas lateras do gabinete por meio dos pontos de amorração M10 e montados juntos em uma 'cadia' para construir a matriz necessária. Para todas as matrizes de alto falantes que consistem em dois ou mais gabinetes:

O número de kits de acopladores entre gabinetes necessários = o número de caixas - 1. O número de kits de flyplate necessários = o número de caixas.

Ilustrados aqui estão as peças dos componentes disponíveis para os gabinetes TCS:

TG152 P:MH Hy Fure R:K (TG152

Suspensão com olhais

Os gabinetes TCS-IV podem ser suspenos por meio de oinhais optionalis acoplados aos pontos de amariação internos fornecidos na parte superior, inférieur e nas laterais e na parte traseira. O método mais simples é usar os dois pontos de amariação na parte superior e um único ponto de amariação de recurso no centro do painel traseiro. Removea os parafusos escaracados apropriados e substituações por parafuses com ilhã, que devem um comprimento de mosca de polo menos 10 mm. Use o ponto de amariação traseiro para indímu o gabinete para uma cobertura ileal do sala. Os gabinetes padens se penduidados de cabraça para balixo, se necessário.

NOTA IMPORTANTE PARA TODOS OS MÉTODOS DE INSTALAÇÃO: A montagem de um sistema de som instalado permanentemente pode ser pergosa, a menos que realizada por pessoal qualificado com a experiência e certificação exigidas para executar as tarefas necessárias. Paredes, pisos ou tetos devem ser capazes de suportar com segurança a carga real. O acessório de montagem usado deve ser fixado de formula sequa tanto no alto falante quanto na parede, no chão ou no teto.

Ao montar componentes de amarração em paredes, pisos ou tetos, certifique-se de que todos os fixadores e fixadores usados sejam de tamanho e classificação de carga apropriados. Investimentos de parede e teto, e a construção e composição de paredes e tetos, todos precisam ser levadas em consideração ao determinar se um arranjo de fixação particular pode ser empregado com segurança para uma carga particular. Tampões de cavidade ou outro especialista as fixações, se necessários, devem ser do tipo adequada e devem ser colocadas e utilizadas de acordo com as instruções do fabricante.

A operação de seu gabinete de alto-falante como parte de um sistema voado, se instalado incometamente e inadequadamente, pode expor pessoas a riscos graves para a saúde e até mesmo a morte. Além disso, certifique-se de que as considerações elétricas, mecânicas e acísticas sejam discutidas com pessoal qualificado e certificado (por autoridades locais ou nacionais) antes de qualquer instalação ou vero.

Certifique-se de que os gabinetes de alto-falantes sejam instalados e operados apenas por pessoal qualificado e certificado, usando equisamento dedicado e peças e componentes originais fornecidos com a unidade. Se alguma peça ou componente estiver faltando, entre em contato com seu revendedor antes de tentar configurar o sistema.

Certifique se de observar os regulamentos Brutos, estaduais e coutran regulamentos de segurança aplicáveis em seu suis. A Music Tribe, induindo as empresas Music Titte listadas na "Eição de Informações de Serviço" indusa, não assume qualquer responsabilidade por qualquer danos ou ferimentos pessoais resurtações do uso, instalação ou operação inadeçada do produto. Verificações regulares devem ser conduzidas por pessoal qualificado para garantir que o sistema permanença em uma condição segura e certifique. Certifique se de que, para onde o alto falante está quando, a área sob o alto falante esteja livre de trálego humano. Não você o alto falante em áreas que podam ser acessadas ou usados por membres do público.

Os alto-falantes cram um campo magnético, mesmo se não estiverem em operação. Portanto, mantenha todos os materiais que podem ser afetados por tais campos (discos, computadores, monitores, etc.) a uma distância segura. Uma distância segura é geralmente entre 1 e 2 metros.

Girando o padrão da buzina HF

A huzina de alta frequência em todos os modelos TCS122 e TCS152 pode ser grada em 90" para trocar os padrões de dispersão horizontal e vertical, particularmente útil ao montar clusters ou, por exemplo, para manter a dispersão original quando o gabinete é instalado em uma orientação horizontal.

1. Coloque o gabinete de costas em uma superfície de trabalho adequada.
2. Remova os 10 parafusos post-drive que prendem a grade no lugar e coloque a grade de lado (fig. 7).
3. Remova e desconecte o driver de graves (fig. 2) para acessar a chave de retenção do driver de compressão, anotando a polaridade do driver de graves para reconexão posterior.
4. Alcance através da cavidade do driver de batco e afrouse as duas porcas borboleta que prendem a cinta de retenção do driver de compressão (fig. 3).
5. Remova os parafusos de fixação da buzina que prendem a buzina ao gabineta e levante a buzina e o conjunto da chave de compressão (fig. 4). (Se necessário para manutenção ou substituição, desconecte os cabos do driver de compressão, anizando a polaridade para reconhecimento posterior.)
6. Gre a buzina para obter o padrão de cobertura desejado (fig. 5).
7. Monte novamente o gabinete e os drivers invertendo as etapas 1-5.
   B. Se os cabos do outer de compressão foram desconectados, reconecte os cabos observando a polaridade correta (cabo branco para o terminal + ve, cabo preto para o terminal - ve).
8. Cetoque a buzina e a chave de compressão de volta no gabinete, certificando se de que os cabos da chave passem por saldo do retentor da chave de compressão e que a chave de compressão se encabe perfetamente na cluta de retenção.
9. Aperte as porcas borboleta de volta na cinta de retenção da chave de compressão (fig. 3).
10. Recolque os parafusos de Inação da Lucina e aperte para prender a luziva de volta ao invóuoro (fig. 4).
11. Reconecte os cabos do driver de graves, observando a polaridade correta (cabo vermelho para o terminal - ve, cabo azul para o terminal - ve).
12. Verifique todos os componentes e confirme se a orientação da buzina está correcta (fig. 6).
13. Substitua a gretho [fig. 1] e verifique as fases do annário antes de o utilizar.

(6).T

(5.21)

图 2-10-3-4-6

1. Registre-se online. Por fávor, registre seu novo equipamento Music Tribe logo após a compra visitando o site musictribe.com. Registrar sua compra usando nosso simples formulando online nos ajuda a preceitar seus predios de reparos com music rapide e eficiência. Além disso, pela nossos termos e condições de garantia, caso seja necessário.
2. Funcionamento Defeituoso. Casa seu commendador Music Tribe não elejia localizado nas provididades, você pode condatar um distruidor. Kusik Tribe para o seu país listado abaixo de "Suporte" em musicithe.com. Se seu país não esiverna física, favor estudar se seu problema pode ser resultado com o nosso "Suporte Online" que também pode ser aduindo abaixo de "Suporte" em musicithe.com. Automativamente, favor enviar uma solicibão de garantia online em musicithe.com. VANTES da deposição do produto.
3. Ligações. Antes de ligar a unidade à tomada, assegur-se de que está a utilizar a voltagem correcta para o modelo em questão. Os lusíveis com defeito terão de ser substituções, sem qualquer excepção, por lusíveis do mesmo tipo e corrente nominal.
