55251 - Fones de ouvido Compucessory - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho 55251 Compucessory em formato PDF.
| Tipo de produto | Amplificador telefônico e multimídia com fone de ouvido |
| Marca | Compucessory |
| Modelo | 55251 |
| Alimentação | 2 pilhas AA (alcalinas recomendadas) ou adaptador de rede 6-9 V CC (não fornecido) |
| Tensão de funcionamento nominal | 3 V CC |
| Corrente de funcionamento máx | 9 mA |
| Corrente de espera | 200 mA |
| Ganho do amplificador de alto-falante | 13 dB (máx) |
| Ativação do modo de espera | 2 a 3 minutos sem sinal |
| Conectividade telefone | Conector modular RJ-11 para fone e headset telefônico |
| Conectividade computador | Conector jack 3,5 mm estéreo para entrada e saída de linha |
| Conectividade fone de ouvido | Conector RJ-11 (telefone) ou jack 3,5 mm (computador) separados para alto-falante e microfone |
| Funções principais | Amplificação telefônica, modo computador, controle de volume (recepção e transmissão), mudo, comutador telefone/computador, comutador fone/auscultador, interruptor de configuração de 6 posições |
| Acessórios inclusos | Fone de ouvido, cabo de conexão telefônica RJ-11, cabo de áudio para computador (plugues verde e azul), chave de fenda tipo broca |
| Compatibilidade | Funciona com a maioria dos telefones e computadores (exceto telefones com teclado no auscultador) |
| Manutenção e limpeza | Limpar com um pano macio e seco. Substituir as pilhas se necessário. |
| Segurança | Ajustar o volume gradualmente para evitar assobios e proteger a audição. Usar um adaptador de rede com polaridade correta. |
| Peças sobressalentes e reparabilidade | Consultar o serviço pós-venda Compucessory. Pilhas disponíveis no comércio. |
| Normas | CE, US, FC |
| Dimensões (estimadas) | Aproximadamente 15 x 10 x 4 cm |
| Peso (estimado) | Aproximadamente 200 g (sem pilhas) |
Perguntas frequentes - 55251 Compucessory
Perguntas dos utilizadores sobre 55251 Compucessory
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fones de ouvido em formato PDF gratuitamente! Encontre o seu manual 55251 - Compucessory e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 55251 da marca Compucessory.
MANUAL DE UTILIZADOR 55251 Compucessory
GUIA DE INSTALAÇÃO E MANUAL DO UTILIZADOR
Amplificatore
Serie 55251, 55252, 55253, 55254
Obrigado por ter escolhido um Kit de Amplificador de Telefone e Multimédia Compucessory. Esta unidade foi concebida e desenvolvida com vista a disponibilizar aos utilizadores activos, em sua casa ou no escritório, o conforto e conveniência da utilização do telefone e computador numa única unidade, libertando as suas mãos para tarefas mais importantes. Os amplificadores Compucessory funcionam com a maioria dos telefones de retalho e sistema disponíveis no mercado, excepto com telefones que tenham o teclado no interior do auscultador.
Este guia fornece informação básica sobre a instalação e operações normais de um amplificador Compucessory:
PARTE I FAMILIARIZAR-SE COM O DISPOSITIVO.
I.1 Compreender os controlos.
1.2 Ligação e preparações.
I.2.1 Ligação ao telefone
1.2.2 Ligação ao computador
1.2.3 Ligação aos auscultadores
1.2.4 Configuração da unidade de controlo
1.3 Características e Funções
I.3.1 Fornecimento de corrente CC externa (opcional)
1.3.2 Interruptor da activação/desactivação da potência
1.3.3 Controlo do volume com transmissão rotativa
1.3.4 Interruptor da aplicação do telefone/computador
1.3.5 Interruptor da aplicação dos auscultadores/auscultador do telefone
1.3.6 Interruptor de silenciamento
1.3.7 Controlo do volume de recepção por deslize
PARTE II INÍCIO DA UTILIZAÇÃO
II.1 Comunicação com o telefone
II.1.1 Receber chamadas/fazer chamadas utilizando os auscultadores
II.1.2 Utilização dos auscultadores com o computador
II.2 Resolução de problemas
PARTE III ACESSÓRIOS E ESPECIFICAÇÕES
III.1 Acessórios
III.2 Especificações
PARTE I FAMILIARIZAR-SE COM O DISPOSITIVO

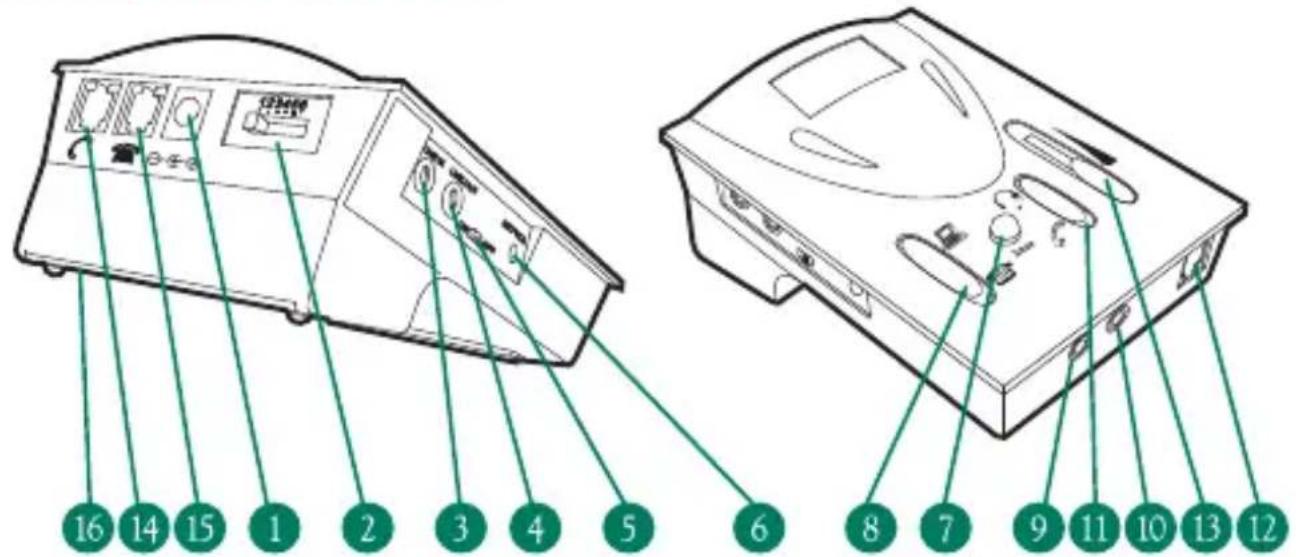

I.1 Compreender os controlos
INTERRUPTORES PRINCIPAIS E INTERFACE
- Tomada de fornecimento de corrente CC externo (6V CC a 9V CC) – Adaptador externo NÃO incluído
- Interruptor de configuração do telefone
- Tomada
(Entrada da linha) (estéreo com 3.5 mm de diâmetro) da saída (Saída da linha) do computador - Tomada
(Saída da linha) (estéreo com 3.5 mm de diâmetro) da entrada (Saída da linha) do computador - Interruptor de
(Activação/Desactivação) da potência - Controlo
(Volume do microfone) por transmissão rotativa - Interruptor
(Silenciamento) - Interruptor da aplicação
(Telefone/Computador) - Tomada dos auscultadores para o computador (estéreo com 3.5 mm de diâmetro) da ficha das colunas
- Tomada dos auscultadores para o computador (estéreo com 3.5 mm de diâmetro) da ficha do microfone
- Interruptor da aplicação
(Auscultadores/Auscultador do telefone) - Tomada modular para o auscultador do telefone
- Controlo do volume de recepção por deslize
- Tomada modular para o auscultador do telefone
- Tomada modular para a entrada da unidade do telefone
- Porta do compartimento das pilhas - Utiliza duas pilhas de tamanho AA

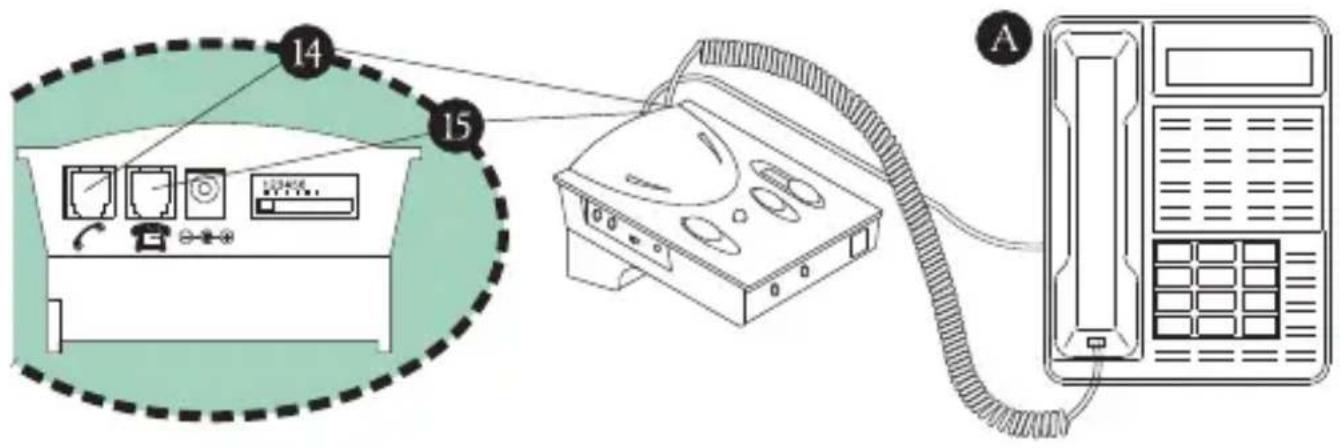

1.2.1 Ligação ao telefone
Desligue o auscultador do telefone da unidade base do seu telefone e introduza-o na tomada modular do auscultador do telefone (14). Utilize o fio telefónico fornecido com a ficha modular RJ-11 em ambas as extremidades para ligar a unidade de controlo ao seu telefone. Ligue uma extremidade do fio à unidade da base (A) e a outra extremidade à tomada modular para a entrada do telefone (15) na parte de trás da unidade. (Ver ilustração a seguir)
1.2.2 Ligação ao Computador (Não é necessário quando o utiliza com o telefone apenas)
Ligue esta unidade ao seu computador com o cabo áudio fornecido. As tomadas estão codificadas por cor de acordo com o padrão universal da entrada da linha e da saída da linha. Ou seja, a linha da saída das colunas é verde, e a linha de entrada do microfone é azul para o computador.
LIGAÇÃO À UNIDADE:
A tomada verde entra na tomada "Line In" (Entrada da linha) (também verde) (3).
A tomada azul entra na tomada "Line Out" (Saída da linha) (também azul) (4).
LIGAÇÃO À PLACA DE SOM DO COMPUTADOR:
A tomada verde entra na tomada "Line Out" (Saída da linha) ou "Speaker out" (Saída das colunas) (também verde).
A tomada azul entra na tomada "Line In" (Entrada da linha) (também azul).
1.2.3 Ligação aos auscultadores
O amplificador permite escolher utilizar o auscultador do telefone (com a tomada modular RJ-11) ou os auscultadores estéreo do computador (com tomadas de 3.5 mm de diâmetro) de acordo com a sua preferência. No caso dos utilizadores que necessitam de som estéreo na sua aplicação multimédia, pode escolher a partir da vasta selecção da nossa série de auscultadores de computador Compucessory.

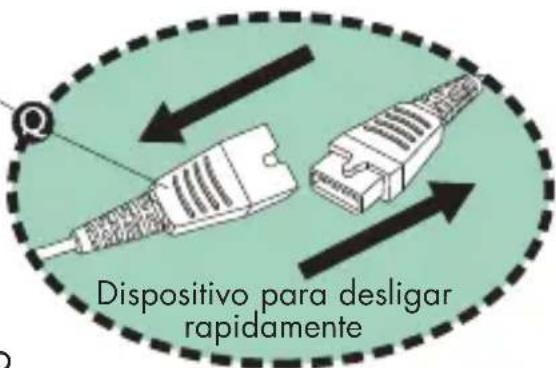

Os auscultadores incluídos com o amplificador são fornecidos com um Dispositivo para desligar rapidamente (Q) especialmente concebido para o efeito, que lhe disponibiliza conveniência bem como compatibilidade.

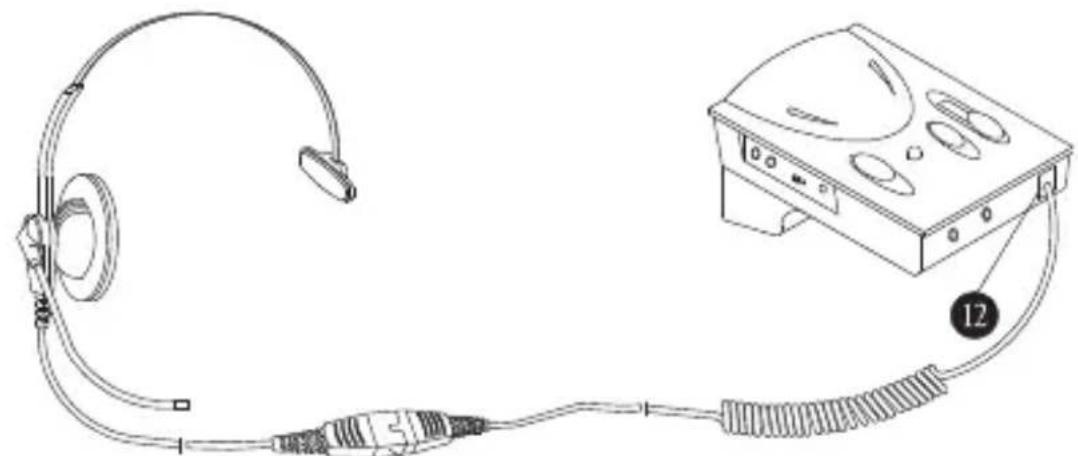

LIGAÇÃO AO AUSCULTADOR DO TELEFONE:
Ligue o auscultador do telefone à tomada modular RJ-11 (12) no painel frontal do amplificador.

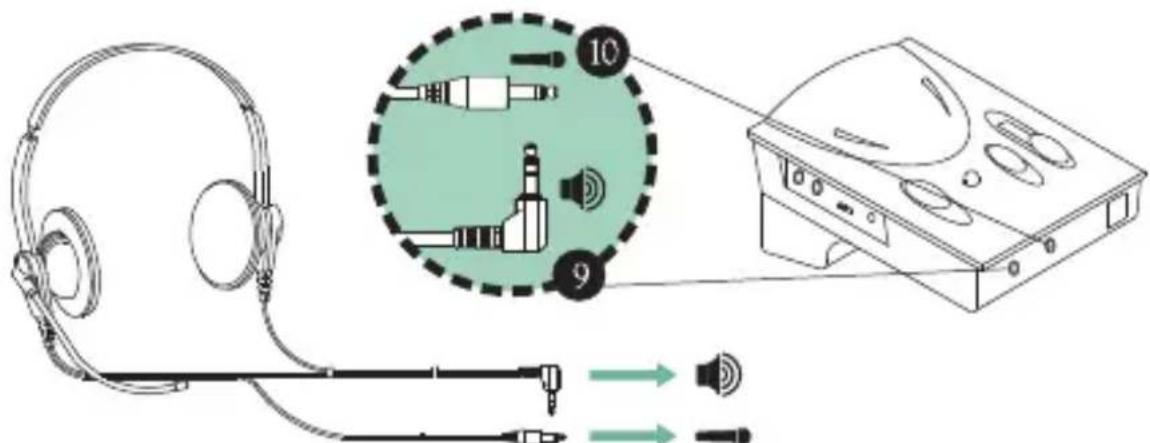

LIGAÇÃO AO AUSCULTADOR DO TELEFONE:
Isto aplica-se apenas aos auscultadores do computador com um microfone separado e tomadas das colunas. Introduza a tomada das colunas dos auscultadores na tomada do painel frontal com o sinal "Speaker" (Colunas) (9) e a tomada do microfone na tomada com o sinal "Microphone" (Microfone)(10).

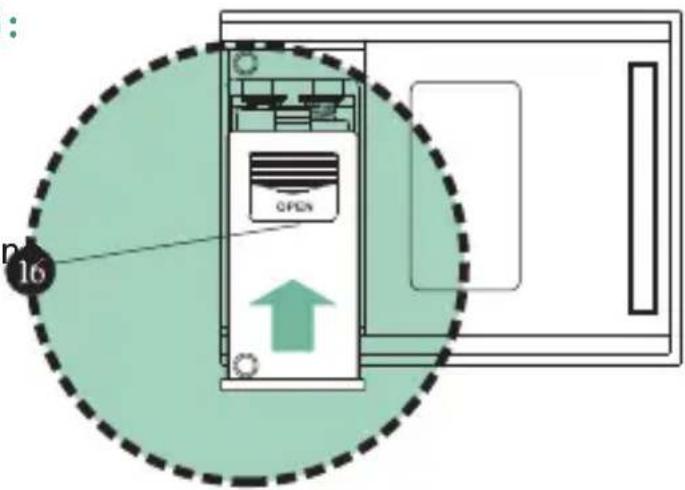

SUBSTITUIÇÃO DAS BATERIAS:
Pressione ligeiramente a tampa do compartimento e faça-a deslizar para fora. Instale as pilhas com as polaridades (+, -) de acordo com o diagrama das pilhas que se encontra interior do compartimento. Feche a tampa e ligue a potência ("ON"). São necessárias duas pilhas AA. Recomendamos a utilização de pilhas alcalinas.

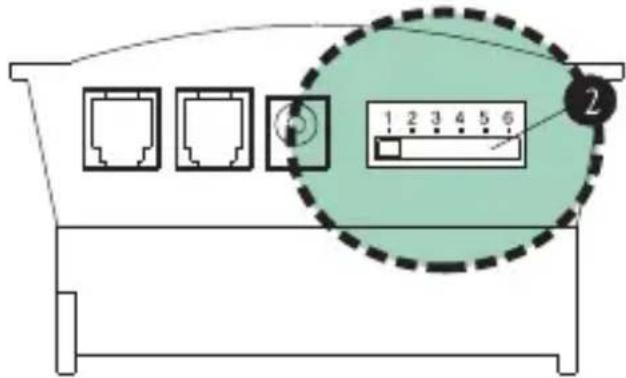

1.2.4 Configuração da unidade de controlo
O interruptor de configuração do telefone (2) com 6 posições, localizado no painel traseiro, permite-lhe seleccionar a configuração apropriada para que a unidade funcione com a unidade base do seu telefone. O controlo tem 6 posições, que são (1 - 2 - 3 - 4 - 5 - 6). Coloque os auscultadores sobre a sua cabeça e coloque o interruptor dos auscultadores/auscultador do telefone (11) na posição "Headset" (Auscultadores). Certifique-se de que diminui o ajuste do volume para proteger a sua audição. Certifique-se de que o interruptor do telefone/computador (8) está configurado para a posição do telefone, se não estiver coloque-o nessa posição. Agora, deslize o interruptor lentamente pelas posições 1-6 até ouvir um sinal de chamada claro.
Se ouvir um som de sinal de chamada claro, então é porque a ligação de recepção está a funcionar. De salientar que podem haver 2 definições correspondentes; seleccione a definição mais distinta ou qualquer uma se ambas desempenharem a mesma função. Há pelo menos uma definição que corresponde ao seu telefone.


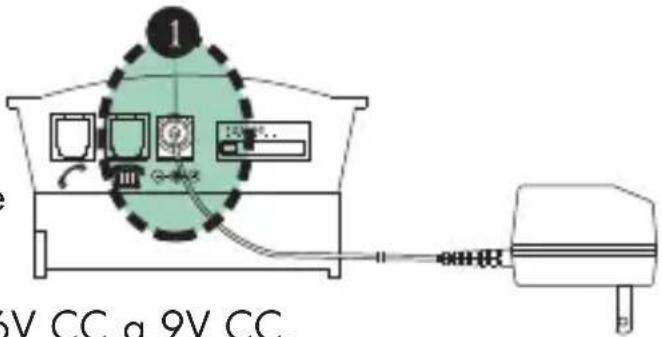

1.3.1 Tomada de fornecimento de corrente CC externa (1)
A unidade permite escolher um fornecimento da corrente CC externo opcional em vez de pilhas. Quando comprar um adaptador de corrente CA, certifique-se de que a polaridade de saída (voltagem +/-) corresponde às marcas existentes na unidade.
A voltagem deve estar situada entre 6V CC a 9V CC.

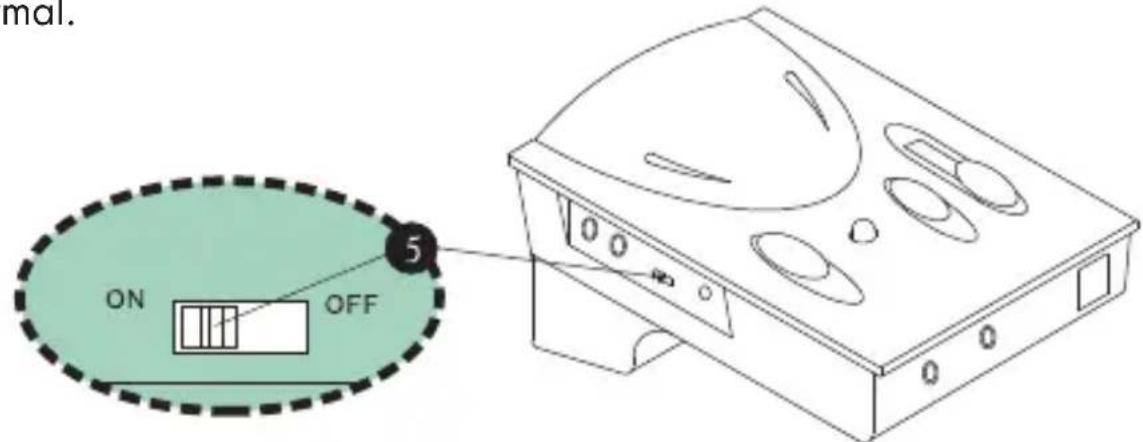

1.3.2 Interruptor de activação/desactivação (ON/OFF) da potência (5)
A unidade irá regressar ao modo em espera automaticamente após cada período prolongado de inactividade, mas mesmo assim deve-o desligar quando não o utilizar durante um período prolongado de tempo para prolongar a vida das pilhas. O desligar da unidade não afectam a comunicação de telefone normal através do auscultador, pelo que pode responder ou fazer chamadas telefónicas através do auscultador conforme o normal.

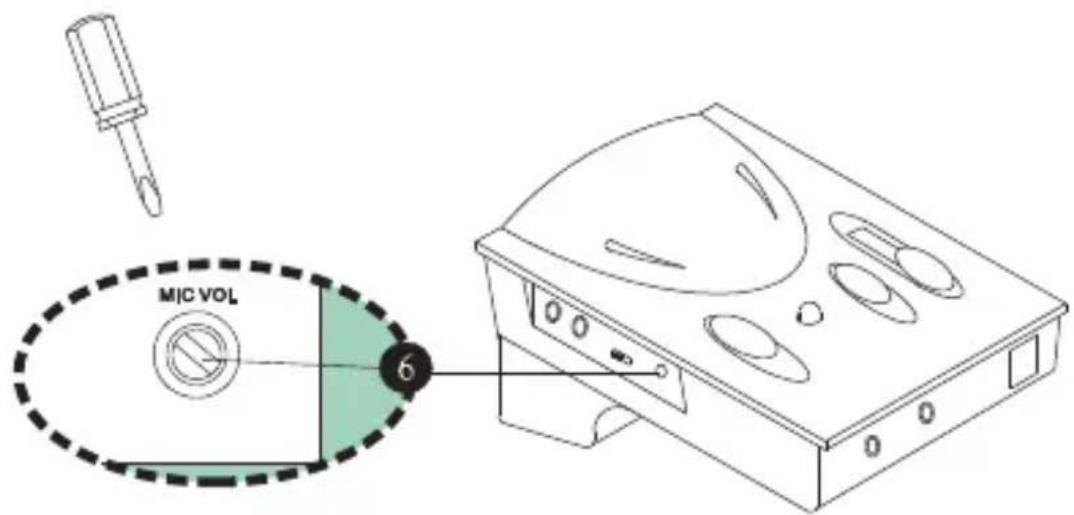

1.3.3 Controlo do volume com transmissão rotativa
O amplificador permite-lhe ajustar o volume do volume de som de saída, e as frequências elevadas e baixas associadas a ele. Para ajustar com precisão o volume da transmissão, faça uma chamada e fale normalmente utilizando os auscultadores. Rode lentamente o Controlo do volume com transmissão rotativa (6) utilizando pequeno pino da chave de fendas fornecido com o kit até alcançar o nível desejado. A pessoa com quem estiver a falar ao telefone irá dizer-lhe quando alcançar o melhor som e nível de tom. Depois de ter configurado isto, não deve ser necessário fazer quaisquer ajustes no futuro. (Ver ilustração na página seguinte)
ATENÇÃO: Exerça os devidos cuidados quando ajustar o controlo do volume, pois se rodar o volume para a definição máxima pode fazer com que os auscultadores emitam sons agudos. Reduza o volume e estes sons agudos irão desaparecer, mas o rodar em excesso o controlo pode danificar a unidade.

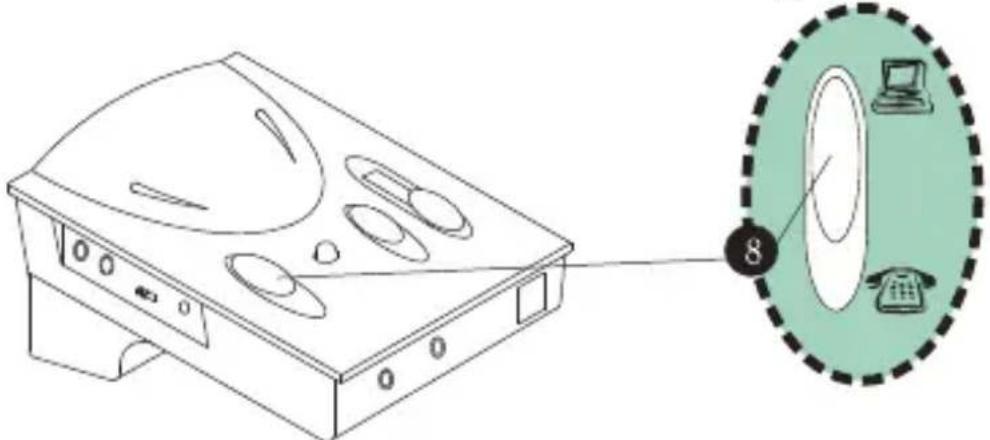

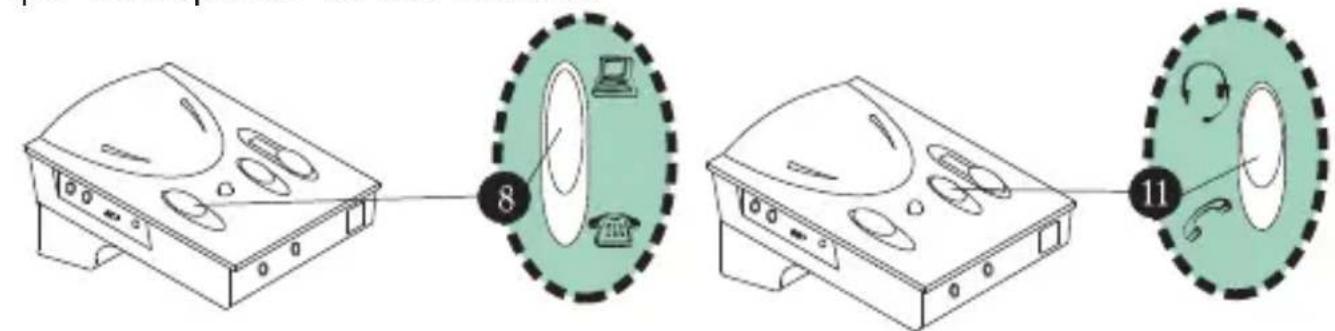

1.3.4 Interruptor da aplicação do telefone/computador
O interruptor da aplicação do telefone/computador (8) destina-se para seleccionar a operação do computador ou a comunicação por telefone. Se ao activar este interruptor não soar qualquer som, certifique-se de que verifica o interruptor da aplicação dos auscultadores/auscultador do telefone para verificar se encontra devidamente configurado.

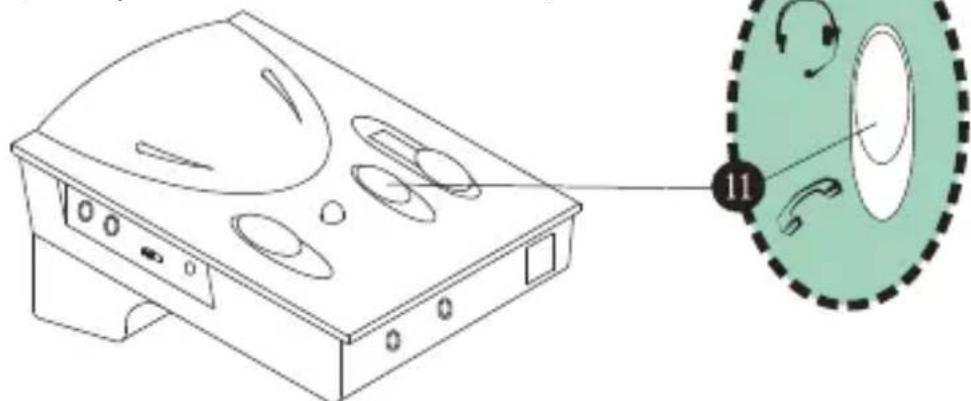

I.3.5 Interruptor da aplicação dos Auscultadores/Auscultador do telefone O interruptor da aplicação dos auscultadores/auscultador do telefone (11) destina-se para optar entre a utilização do auscultador do telefone da unidade de base do seu telefone ou os auscultadores do telefones fornecidos com o kit. Uma vez mais, não se esqueça de activar a definição apropriada do interruptor da aplicação do telefone/computador antes da utilização.

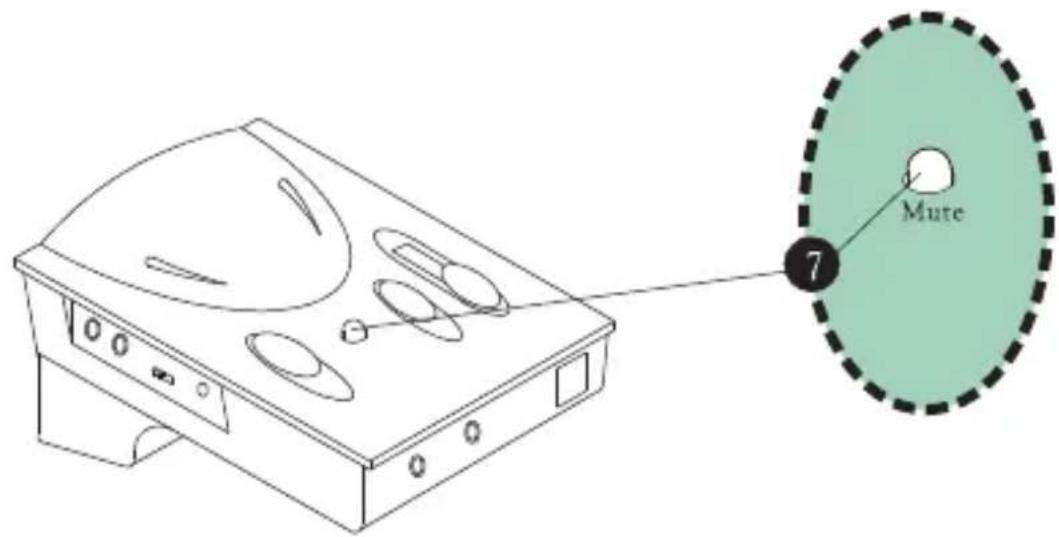

O interruptor de silenciamento (7) permite-lhe colocar uma chamada em espera quando o pressiona. Quando a tecla é pressionada, a pessoa do outro lado da linha não o pode ouvir, mas você ainda o consegue ouvir a ele. Para retomar a comunicação, pressione esta tecla novamente para a libertar. Pode ver uma barra colorida à volta da tecla; quando esta barra colorida está visível, a função de silenciamento não se encontra activada, e quando não se encontra visível, é porque a função de silenciamento se encontra activada.

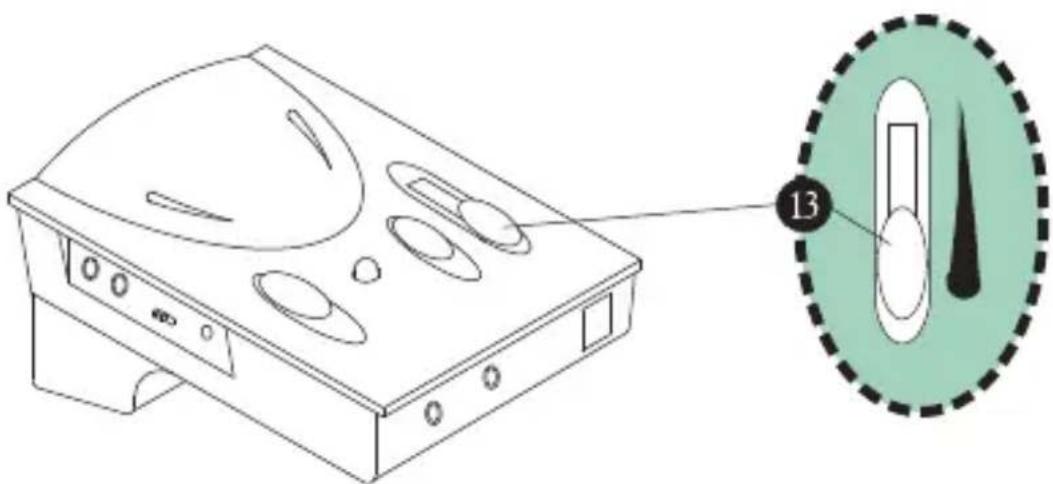

1.3.7 Controlo do volume de recepção por deslize
O interruptor do controlo do volume de recepção por deslize (13) destina-se a ajustar o volume do som para as colunas dos auscultadores ou a caixa das colunas. Pode obter o volume de som desejado deslizando o botão para cima e baixo.
PARTE II INÍCIO DA UTILIZAÇÃO

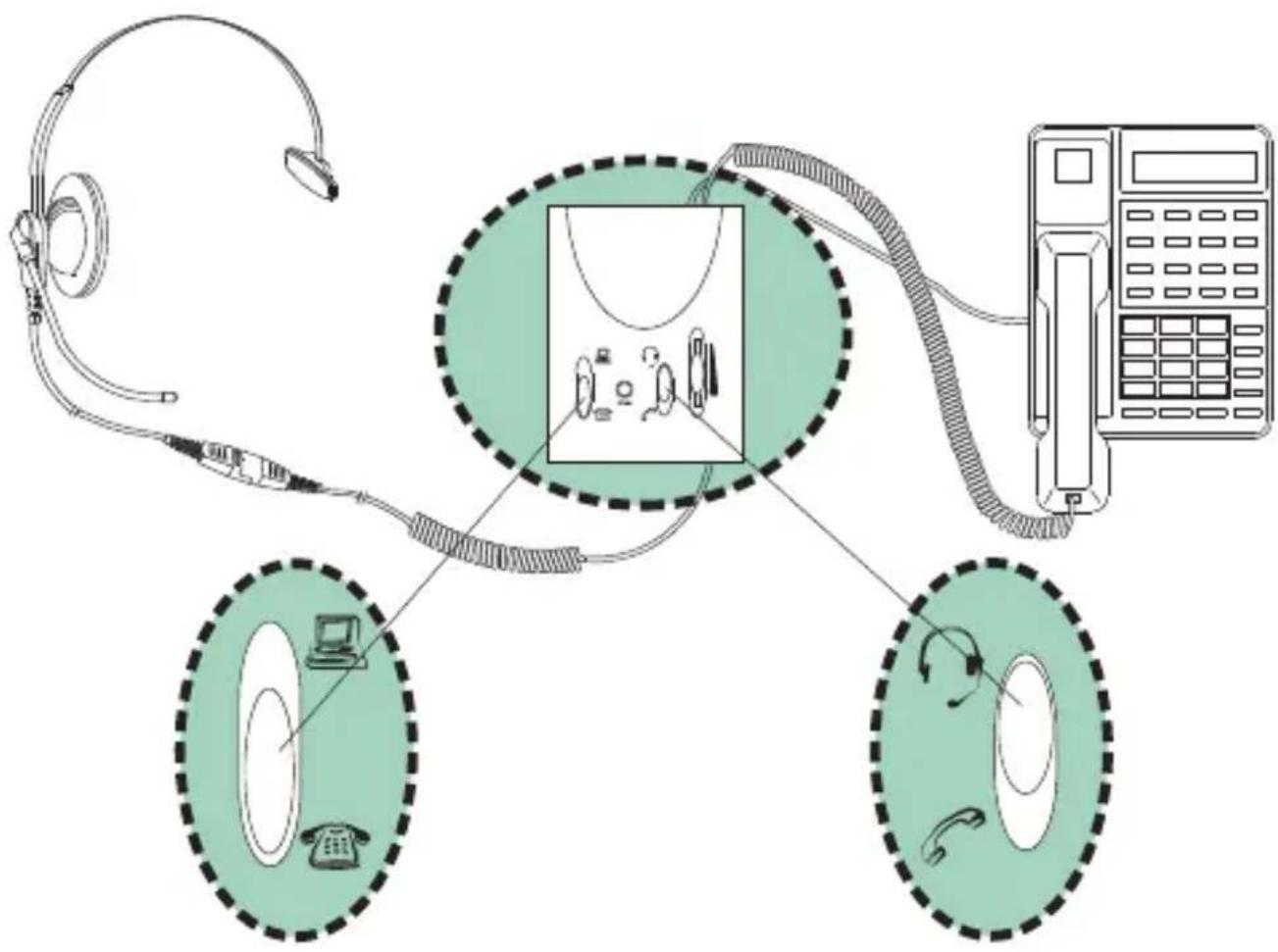

II.1.1 Receber chamadas/fazer chamadas utilizando os auscultadores
Coloque o interruptor da aplicação do telefone/computador na posição do telefone 📞Levante o auscultador do telefone do seu suporte e coloque-o fora do descanso, ou com telefones com uma função de altifalante sem mãos, seleccione a definição dos auscultadores com o interruptor e pressione a tecla do altifalante.Certifique-se de que a posição dos auscultadores se encontra seleccionada no interruptor da aplicação dos auscultadores/auscultador do telefone. Depois de terminar a chamada, coloque o auscultador do telefone no seu suporte como de costume, ou desligue a tecla do altifalante. Não se esqueça de pressionar a tecla de silenciamento para colocar uma chamada em espera, e basta pressioná-la novamente para terminar a função de silenciamento.


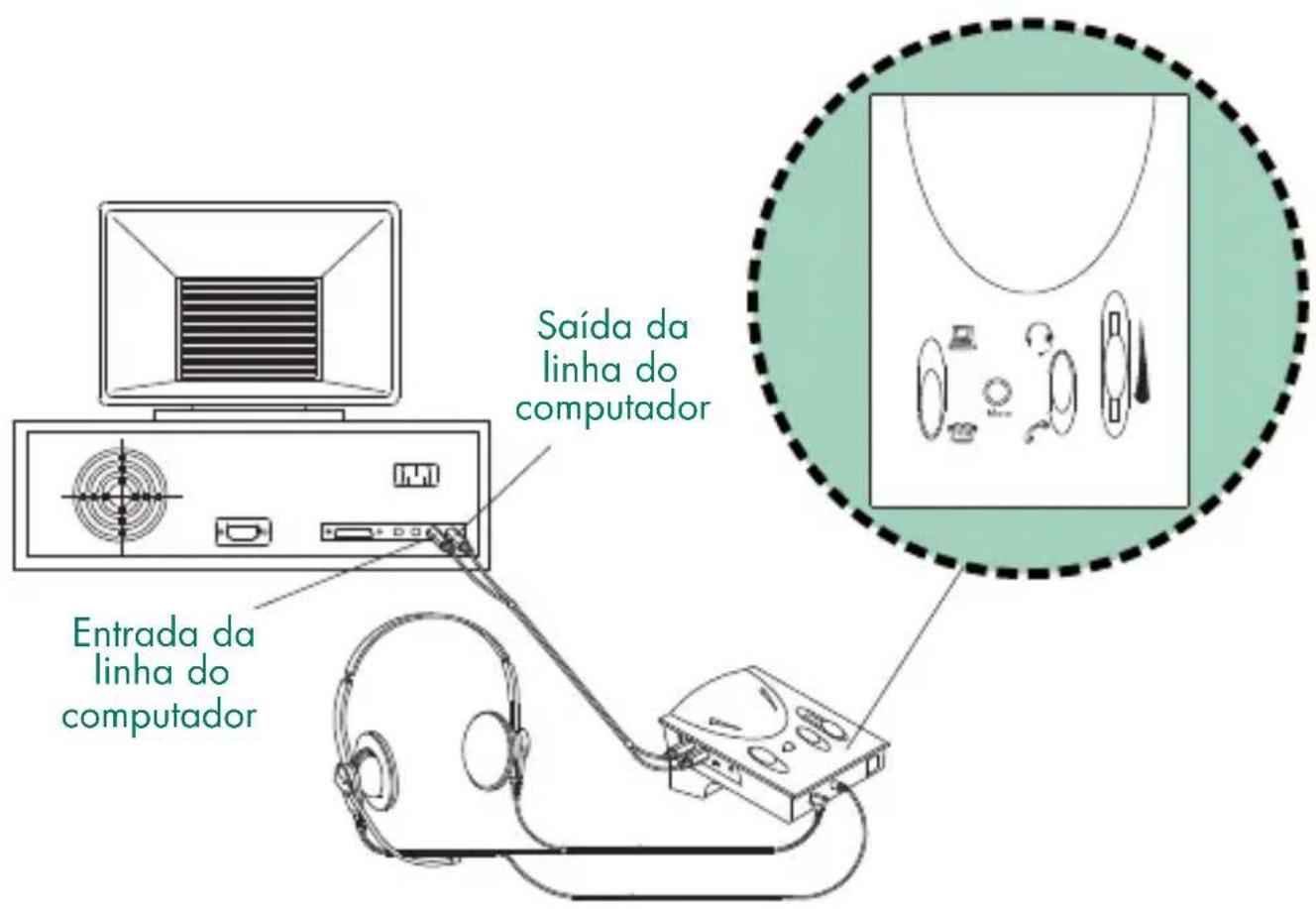

II.1.2 Utilização dos auscultadores com o computador
Coloque o interruptor da aplicação do telefone/computador na posição do computador 📁 Seleccione a posição dos auscultadores 📍 com o interruptor da aplicação dos auscultadores/auscultador do telefone para utilizar os auscultadores. Quando recebe uma chamada telefónica ou quiser fazer uma chamada enquanto está a trabalhar ao computador, basta passar para a posição do telefone 📞 e levante o auscultador do telefone do suporte ou pressione a tecla do altifalante. Depois de ter concluído a chamada e quiser regressar ao trabalho no computador, seleccione a posição do computador 📖 coloque o auscultador do telefone novamente no seu suporte ou desligue a tecla do altifalante.
II.2 RESOLUÇÃO DE PROBLEMAS
| A unidade não responde. | Verifique se as pilhas estão gastas, substitua-as se for necessário.Certifique-se de que as polaridades das pilhas estão colocadas correctamente.Certifique-se de que o interruptor de activação/ desactivação se encontra na posição ON.Certifique-se de que posição do interruptor da configuração se encontra devidamente seleccionada.As teclas do controlo do volume e de silenciamento são ajustadas devidamente.Os interruptores dos auscultadores/auscultador do telefone e do telefone/computador encontram-se devidamente seleccionados.Certifique-se de que o cabo de correccão do telefone se encontra devidamente ligado. |
| Não se ouve qualquer sinal de chamada ou alguém do outro lado da linha. | Verifique se o interruptor do telefone/computador se encontra na posição do telefone.Certifique-se de que o interruptor da configuração se encontra na devida posição.Tente outras posições até ouvir o som claramente. |
| A pessoa do outro lado da linha não o consegue ouvir ou não o ouve muito bem | Certifique-se de que não pressionou a tecla do silenciamentoUtilize a chave de fendas para verificar se o volume do microfone não está muito baixo.Tente seleccionar as definições apropriadas com o interruptor da configuração |
| Ouve a sua voz a um nível muito elevado e sons agudos. | O controlo do volume do microfone com transmissão rotativa está num nível muito elevado.Reduza este volume ou consulte a secção I.3.3. |
| Quando utiliza o dispositivo com o computador, o som está muito elevado mesmo que o volume se encontra no nível mínimo. | Verifique a ligação do seu computador onde os cabos se ligam com o amplificador. Devem haver 3 tomadas (entrada da linha, saída da linha e colunas).Certifique-se de que o cabo da saída da linha do amplificador se encontra ligado à tomada da entrada da linha do computador.Certifique-se de que o cabo da entrada da linha do amplificador se encontra ligado à tomada da saída da linha do computador e NÃO à tomada das colunas. |
PARTE III ACESSÓRIOS E ESPECIFICAÇÕES

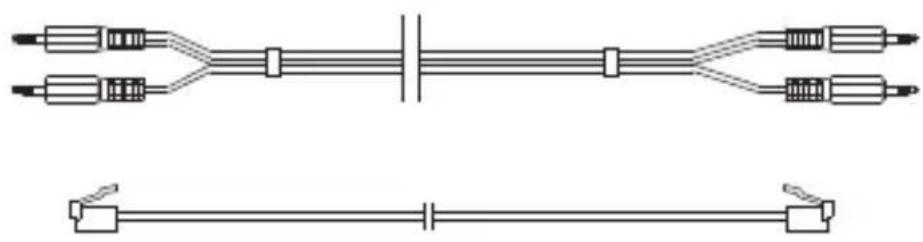

III.1 ACESSÓRIOS

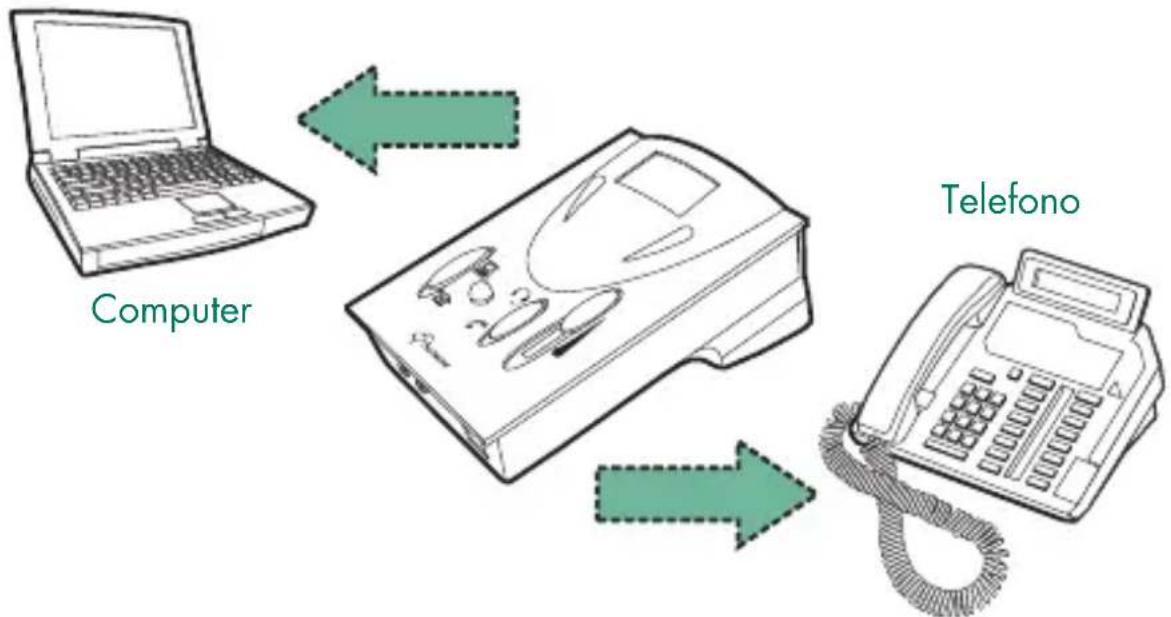

O Kit do Amplificador de Telefone e Multimédia Compucessory 55251, 55252, 55253, and 55254 é fornecido com os seguintes acessórios para o ajudar a efectuar a ligação ao seu telefone ou computador.
- Um par de auscultadores.
- Um par de cabos de correção do computador (Ver em baixo).
- Um cabo de correção do telefone com tomadas modulares RJ-11 (Ver em baixo).
- Pino da chave de fendas.
Voltagem de funcionamento padrão 3V CC
Corrente de funcionamento (Máx.) 9 mA
Corrente em modo em espera 200 mA
Activação do modo em espera 2\~3 min. sem sinal
Ganho do amplificador – Colunas 13 dB (Máx.)
- Microfone 30 dB (Máx.)
Bateria UM-3 x 2 (tamanho "AA")
Entrada do adaptador da corrente CC 6V\~9V DC
(Adaptador não incluído)
Aprovação das normas
