MANUAL DE UTILIZADOR 55254 Compucessory

GUIA DE INSTALAÇÃO E MANUAL DO UTILIZADOR

Amplificatore

Serie 55251, 55252, 55253, 55254

Obrigado por ter escolhido um Kit de Amplificador de Telefone e Multimédia Compucessory. Esta unidade foi concebida e desenvolvida com vista a disponibilizar aos utilizadores activos, em sua casa ou no escritório, o conforto e conveniência da utilização do telefone e computador numa única unidade, libertando as suas mãos para tarefas mais importantes. Os amplificadores Compucessory funcionam com a maioria dos telefones de retalho e sistema disponíveis no mercado, excepto com telefones que tenham o teclado no interior do auscultador.

Este guia fornece informação básica sobre a instalação e operações normais de um amplificador Compucessory:

PARTE I FAMILIARIZAR-SE COM O DISPOSITIVO.

I.1 Compreender os controlos.

1.2 Ligação e preparações.

I.2.1 Ligação ao telefone
1.2.2 Ligação ao computador
1.2.3 Ligação aos auscultadores
1.2.4 Configuração da unidade de controlo

1.3 Características e Funções

I.3.1 Fornecimento de corrente CC externa (opcional)
1.3.2 Interruptor da activação/desactivação da potência
1.3.3 Controlo do volume com transmissão rotativa
1.3.4 Interruptor da aplicação do telefone/computador
1.3.5 Interruptor da aplicação dos auscultadores/auscultador do telefone
1.3.6 Interruptor de silenciamento
1.3.7 Controlo do volume de recepção por deslize

PARTE II INÍCIO DA UTILIZAÇÃO

II.1 Comunicação com o telefone

II.1.1 Receber chamadas/fazer chamadas utilizando os auscultadores
II.1.2 Utilização dos auscultadores com o computador

II.2 Resolução de problemas

PARTE III ACESSÓRIOS E ESPECIFICAÇÕES

III.1 Acessórios
III.2 Especificações

PARTE I FAMILIARIZAR-SE COM O DISPOSITIVO

I.1 Compreender os controlos

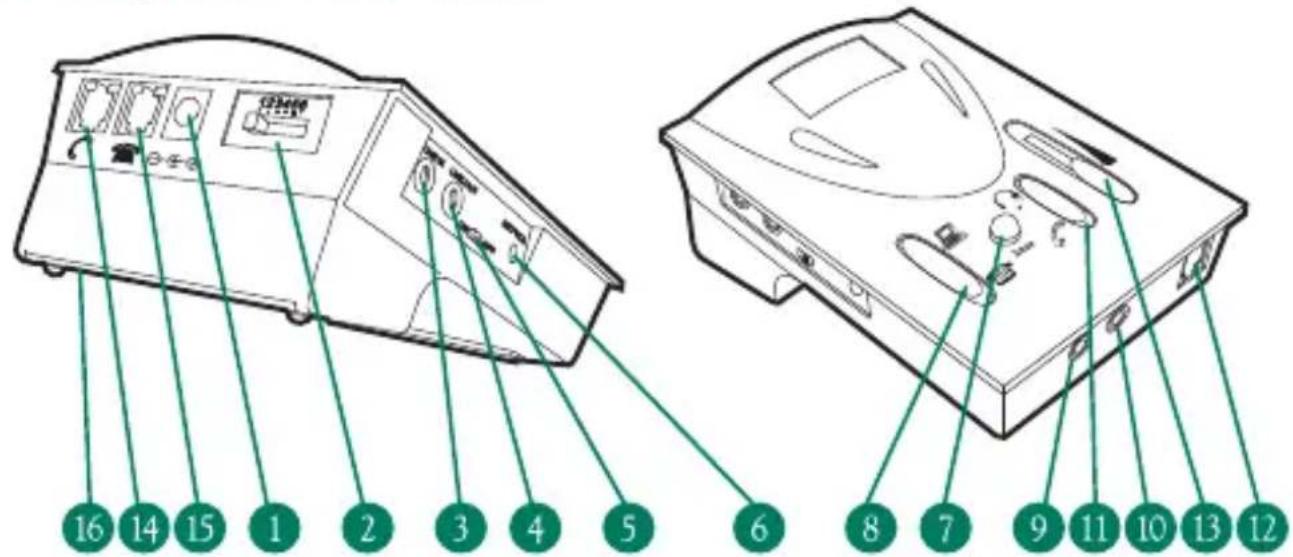

INTERRUPTORES PRINCIPAIS E INTERFACE

1. Tomada de fornecimento de corrente CC externo (6V CC a 9V CC) - Adaptador externo NAO incluído
2. Interruptor de configuração do telefone
3. Tomada (Entrada da linha) (estéreo com 3.5 mm de diâmetro) da saída (Saída da linha) do computador
4. Tomada (Saída da linha) (estéreo com 3.5 mm de diâmetro) da entrada (Saída da linha) do computador
5. Interruptor de (Activação/Desactivação) da potência
6. Controlo (Volume do microfone) por transmissão rotativa
7. Interruptor (Silenciamento)
8. Interruptor da aplicação (Telefone/Computador)
9. Tomada dos auscultadores para o computador (estéreo com 3.5 mm de diâmetro) da ficha das colunas
10. Tomada dos auscultadores para o computador (estéreo com 3.5 mm de diâmetro) da ficha do microfone
11. Interruptor da aplicação (Auscultadores/Auscultador do telefone)
12. Tomada modular para o auscultador do telefone
13. Controlo do volume de recepção por deslize
14. Tomada modular para o auscultador do telefone
15. Tomada modular para a entrada da unidade do telefone
16. Porta do compartimento das pilhas - Utiliza duas pilhas de tamanho AA

I.2.1 Ligação ao telefone

Desligue o auscultador do telefone da unidade base do seu telefone e introduza-o na tomada modular do auscultador do telefone (14). Utilize o fio telefónico fornecido com a ficha modular RJ-11 em ambas as extremidades para ligar a unidade de controlo ao seu telefone. Ligue uma extremidade do fio à unidade da base (A) e a outra extremidade à tomada modular para a entrada do telefone (15) na parte de trás da unidade. (Ver ilustração a seguir)

I.2.2 Ligação ao Computador (Não é necessário quando o utiliza com o telefone apenas)

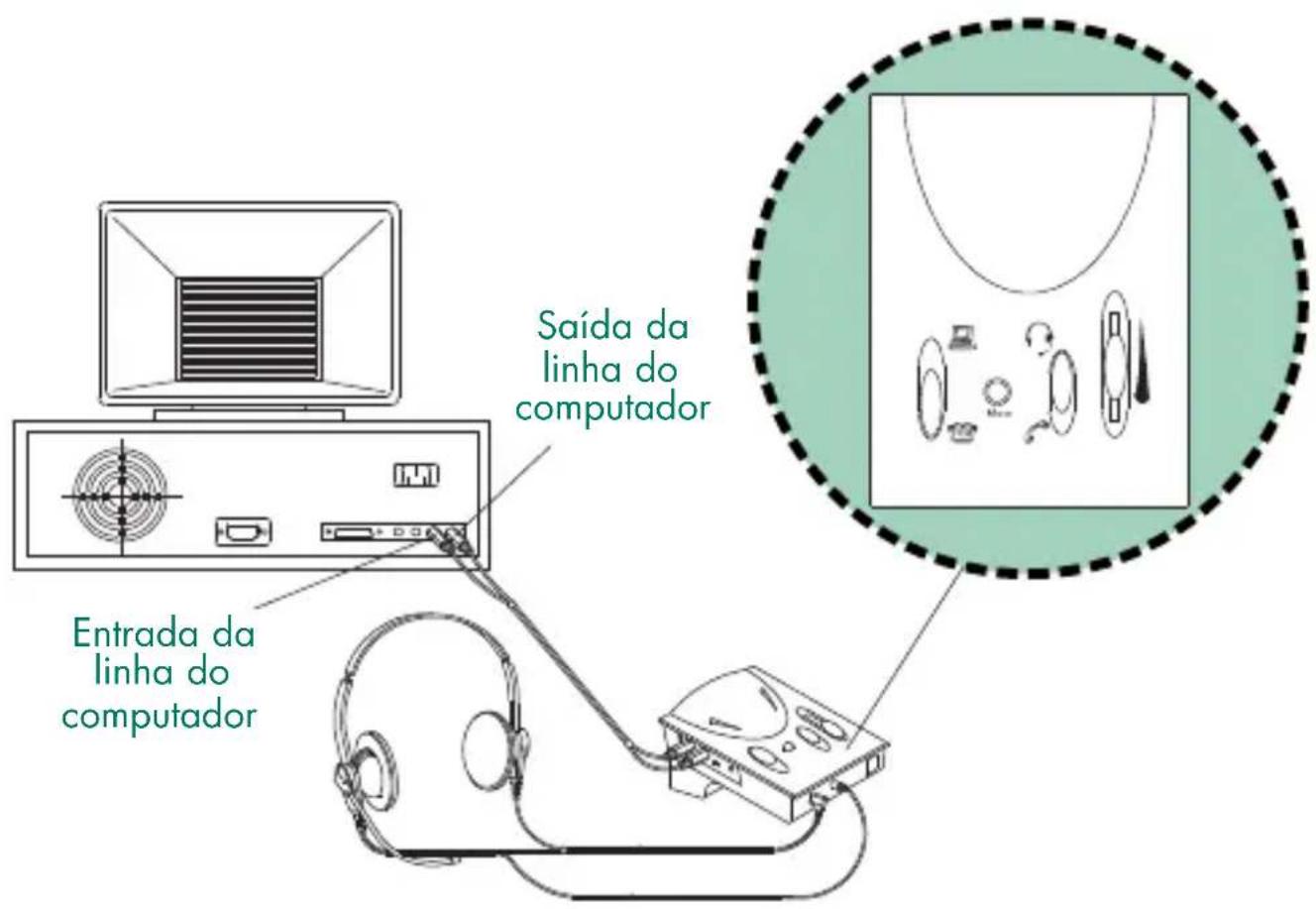

Ligue esta unidade ao seu computador com o cabo áudio fornecido. As tomadas estão codificadas por cor de acordo com o padrão universal da entrada da linha e da saída da linha. Ou seja, a linha da saída das colunas é verde, e a linha de entrada do microfone é azul para o computador.

LIGAÇÃO À UNIDADE:

A tomada verde entra na tomada "Line In" (Entrada da linha) (também verde) (3).

A tomada azul entra na tomada "Line Out" (Saída da linha) (também azul) (4).

LIGAÇÃO À PLACA DE SOM DO COMPUTADOR:

A tomada verde entra na tomada "Line Out" (Saída da linha) ou "Speaker out" (Saída das colunas) (também verde).

A tomada azul entra na tomada "Line In" (Entrada da linha) (também azul).

1.2.3 Ligação aos auscultadores

O amplificador permite escolher utilizar o auscultador do telefone (com a tomada modular RJ-11) ou os auscultadores estéreo do computador (com tomadas de 3.5 mm de diâmetro) de acordo com a sua preferência. No caso dos utilizadores que necessitam de som estéreo na sua aplicação multimédia, pode escolher a partir da vasta selecção da nossa série de auscultadores de computador Compucessory.

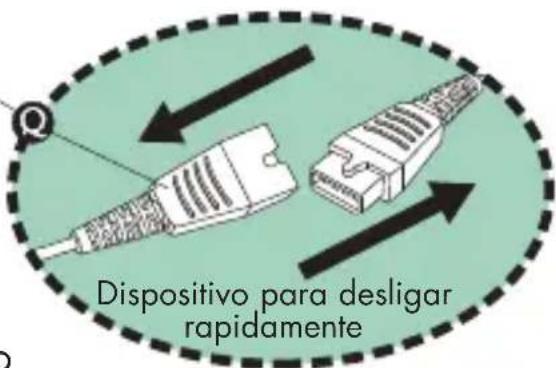

Os auscultadores incluídos com o amplificador são fornecidos com um Dispositivo para desligar rapidamente (Q) especialmente concebido para o efeito, que lhe disponibiliza conveniência bem como compatibilidade.

LIGAÇÃO AO AUSCULTADOR DO TELEFONE:

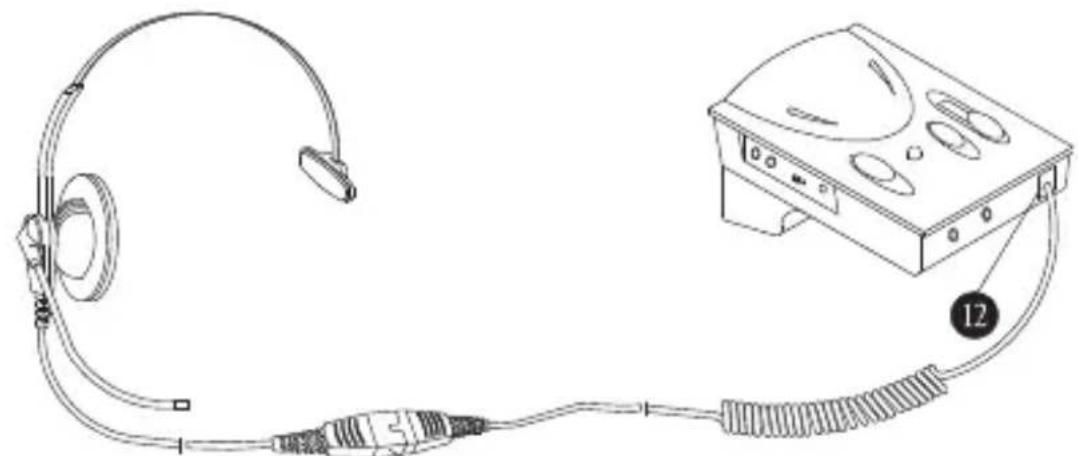

Ligue o auscultador do telefone à tomada modular RJ-11 (12) no painel frontal do amplificador.

LIGAÇÃO AO AUSCULTADOR DO TELEFONE:

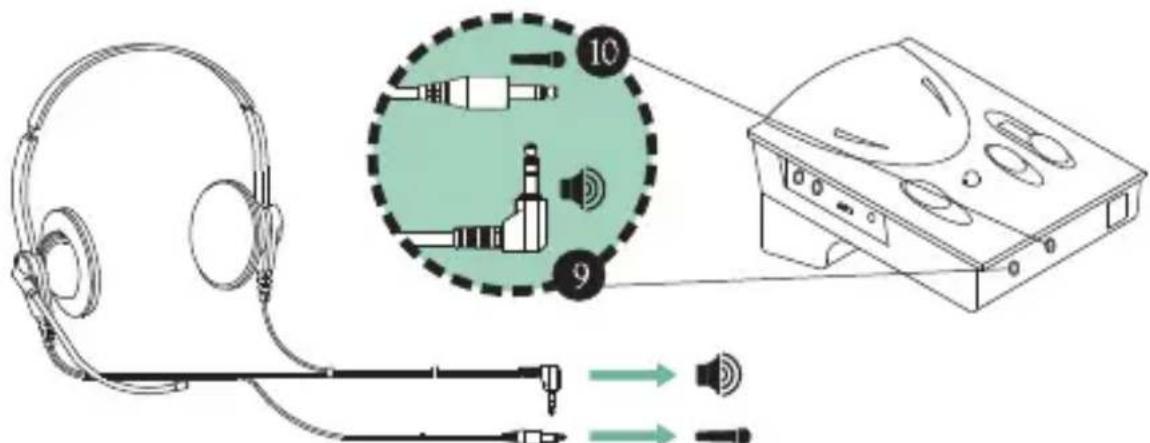

Isto aplica-se apenas aos auscultadores do computador com um microfone separado e tomadas das colunas. Introduza a tomada das colunas dos auscultadores na tomada do painel frontal com o sinal "Speaker" (Colunas) (9) e a tomada do microfone na tomada com o sinal "Microphone" (Microfone)(10).

SUBSTITUIÇÃO DAS BATERIAS:

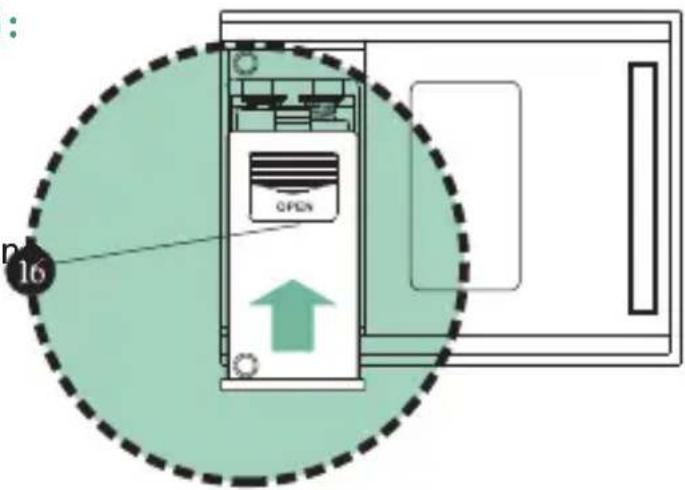

Pressione ligeiramente a tampa do compartimento e faça-a deslizar para fora. Instale as pilhas com as polaridades (+, -) de acordo com o diagrama das pilhas que se encontra interior do compartimento. Feche a tampa e ligue a potência ("ON"). São necessárias duas pilhas AA. Recomendamos a utilização de pilhas alcalinas.

1.2.4 Configuração da unidade de controlo

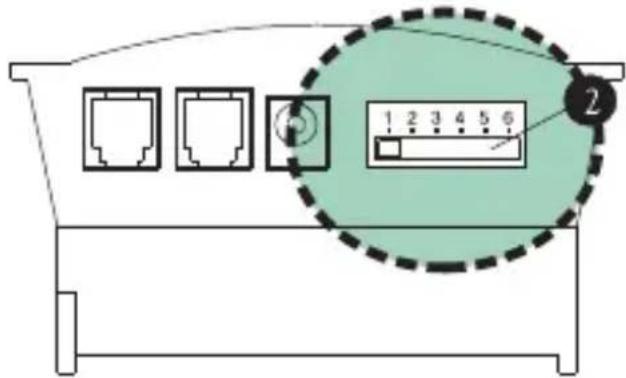

O interruptor de configuração do telefone (2) com 6 posições, localizado no painel traseiro, permite-lhe seleccionar a configuração apropriada para que a unidade funcione com a unidade base do seu telefone. O controlo tem 6 posições, que são (1 - 2 - 3 - 4 - 5 - 6). Coloque os auscultadores sobre a sua cabeça e coloque o interruptor dos auscultadores/auscultador do telefone (11) na posição "Headset" (Auscultadores). Certifique-se de que diminui o ajuste do volume para proteger a sua audição. Certifique-se de que o interruptor do telefone/computador (8) está configurado para a posição do telefone, se não estiver coloque-o nessa posição. Agora, deslize o interruptor lentamente pelas posições 1-6 até ouvir um sinal de chamada claro.

Se ouvir um som de sinal de chamada claro, então é porque a ligação de recepção está a funcionar. De salientar que podem haver 2 definições correspondentes; seleccione a definição mais distinta ou qualquer uma se ambas desempenharem a mesma função. Há pelo menos uma definição que corresponde ao seu telefone.

I.3.1 Tomada de fornecimento de corrente CC externa (1)

A unidade permite escolher um fornecimento da corrente CC externo opcional em vez de pilhas. Quando comprar um adaptador de corrente CA, certifique-se de que a polaridade de saída (voltagem +/-) corresponde às marcas existentes na unidade. A voltagem deve estar situada entre 6V CC a 9V CC.

I.3.2 Interruptor de activação/desactivação (ON/OFF) da potência (5)

A unidade irá regressar ao modo em espera automaticamente após cada período prolongado de inactividade, mas mesmo assim deve-o desligar quando não o utilizar durante um período prolongado de tempo para prolongar a vida das pilhas. O desligar da unidade não afectam a comunicação de telefone normal através do auscultador, pelo que pode responder ou fazer chamadas telefónicas através do auscultador conforme o normal.

I.3.3 Controlo do volume com transmissão rotativa

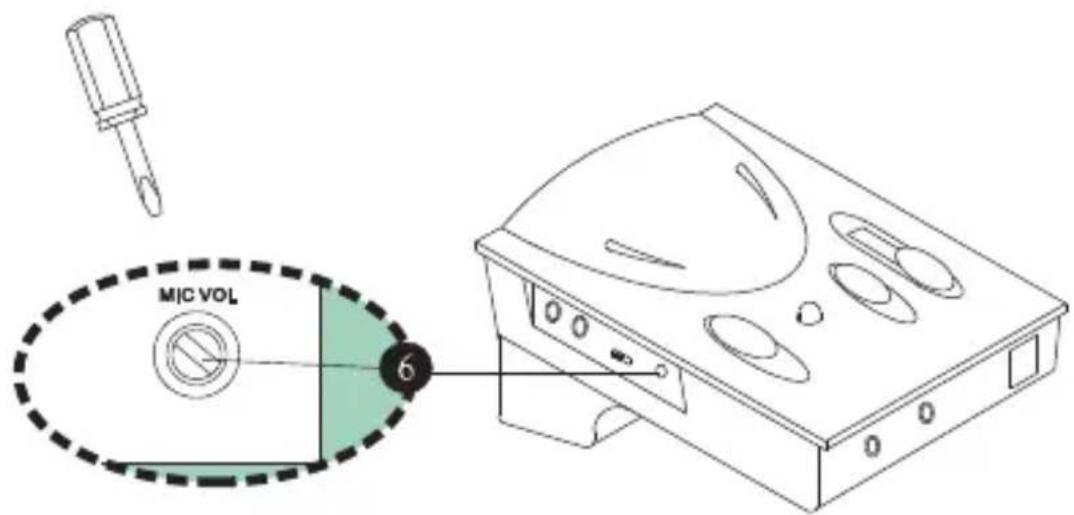

O amplificador permite-lhe ajustar o volume do volume de som de saída, e as frequências elevadas e baixas associadas a ele. Para ajustar com precisão o volume da transmissão, faça uma chamada e fale normalmente utilizando os auscultadores. Rode lentamente o Controlo do volume com transmissão rotativa (6) utilizando pequeno pino da chave de fendas fornecido com o kit até alcançar o nível desejado. A pessoa com quem estiver a falar ao telefone irá dizer-lhe quando alcançar o melhor som e nível de tom. Depois de ter configurado isto, não deve ser necessário fazer quaisquer ajustes no futuro. (Ver ilustração na página seguinte)

ATENÇÃO: Exerça os devidos cuidados quando ajustar o controlo do volume, pois se rodar o volume para a definição máxima pode fazer com que os auscultadores emitam sons agudos. Reduza o volume e estes sons agudos irão desaparecer, mas o rodar em excesso o controlo pode danificar a unidade.

1.3.4 Interruptor da aplicação do telefone/computador

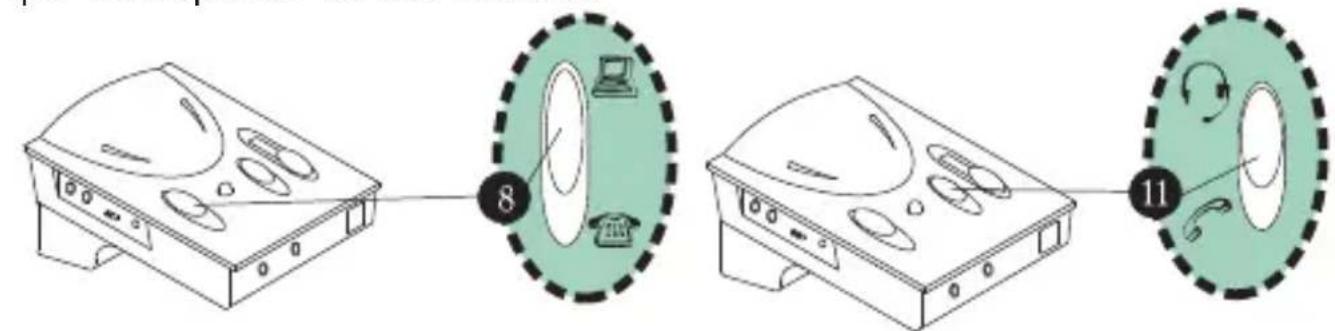

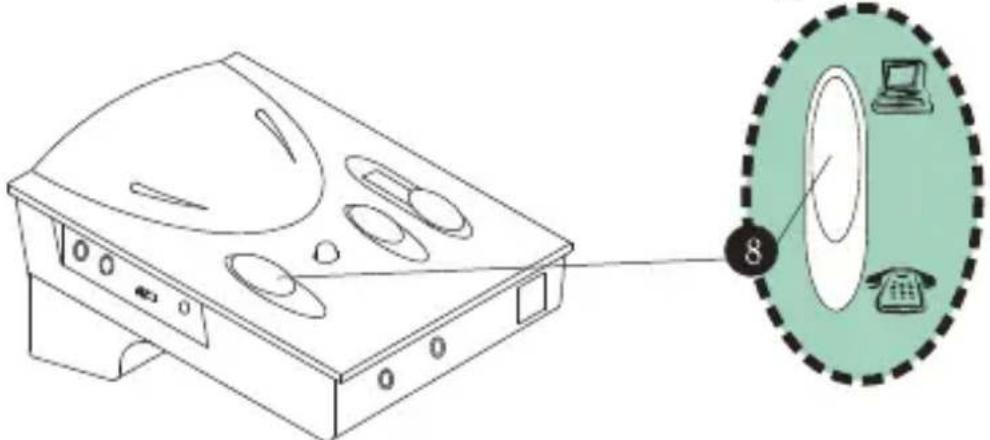

O interruptor da aplicação do telefone/computador (8) destina-se para seleccionar a operação do computador ou a comunicação por telefone. Se ao activar este interruptor não soar qualquer som, certifique-se de que verifica o interruptor da aplicação dos auscultadores/auscultador do telefone para verificar se encontra devidamente configurado.

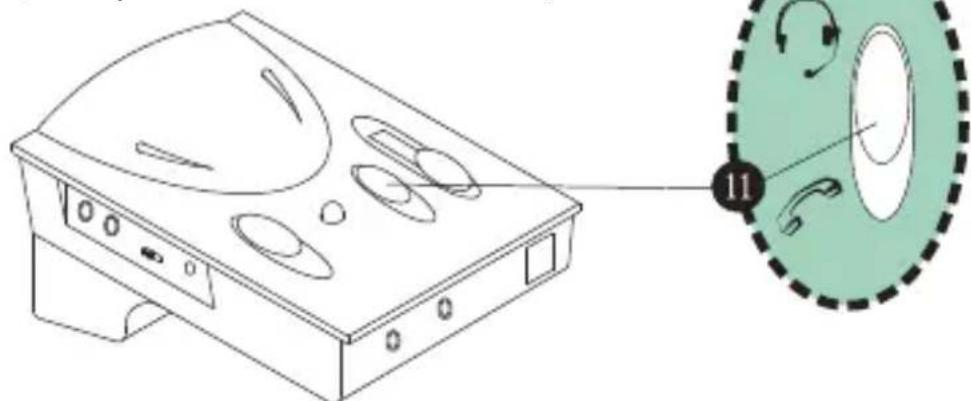

I.3.5 Interruptor da aplicação dos Auscultadores/Auscultador do telefone O interruptor da aplicação dos auscultadores/auscultador do telefone (11) destina-se para optar entre a utilização do auscultador do telefone da unidade de base do seu telefone ou os auscultadores do telefones fornecidos com o kit. Uma vez mais, não se esqueça de activar a definição apropriada do interruptor da aplicação do telefone/computador antes da utilização.

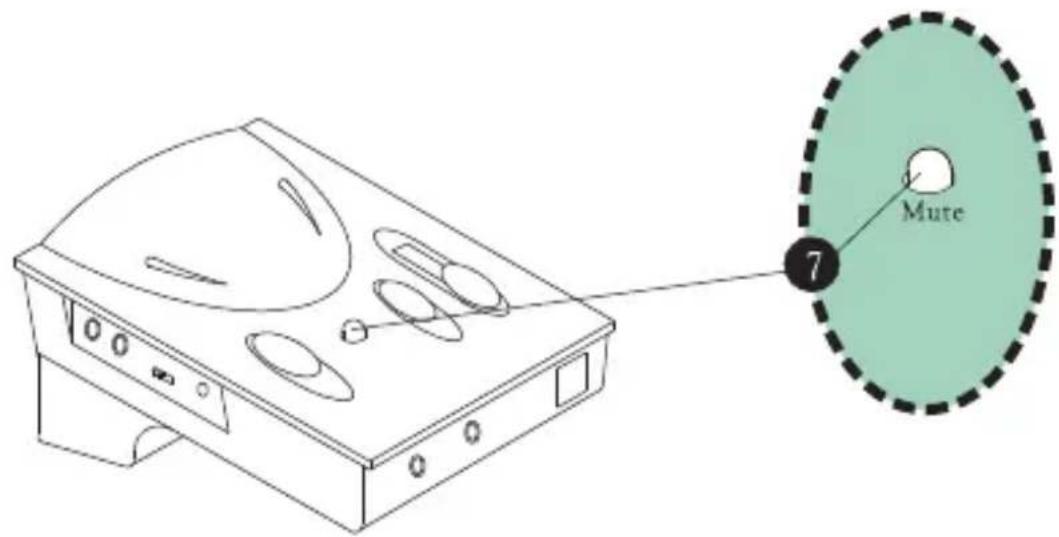

O interruptor de silenciamento (7) permite-lhe colocar uma chamada em espera quando o pressiona. Quando a tecla é pressionada, a pessoa do outro lado da linha não o pode ouvir, mas você ainda o consegue ouvir a ele. Para retomar a comunicação, pressione esta tecla novamente para a libertar. Pode ver uma barra colorida à volta da tecla; quando esta barra colorida está visível, a função de silenciamento não se encontra activada, e quando não se encontra visível, é porque a função de silenciamento se encontra activada.

1.3.7 Controlo do volume de recepção por deslize

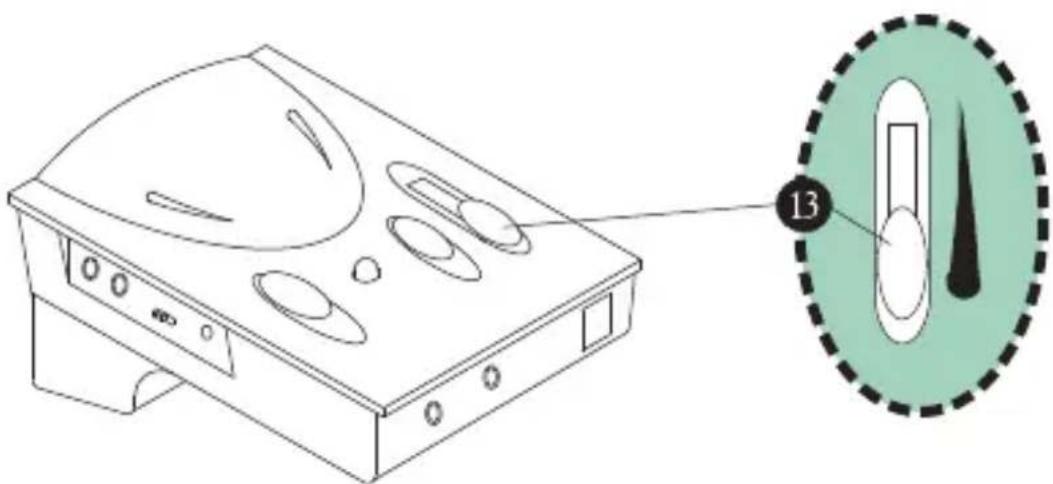

O interruptor do controlo do volume de recepção por deslize (13) destina-se a ajustar o volume do som para as colunas dos auscultadores ou a caixa das colunas. Pode obter o volume de som desejado deslizando o botão para cima e baixo.

PARTE II INÍCIO DA UTILIZAÇÃO

II.1.1 Receber chamadas/fazer chamadas utilizando os auscultadores

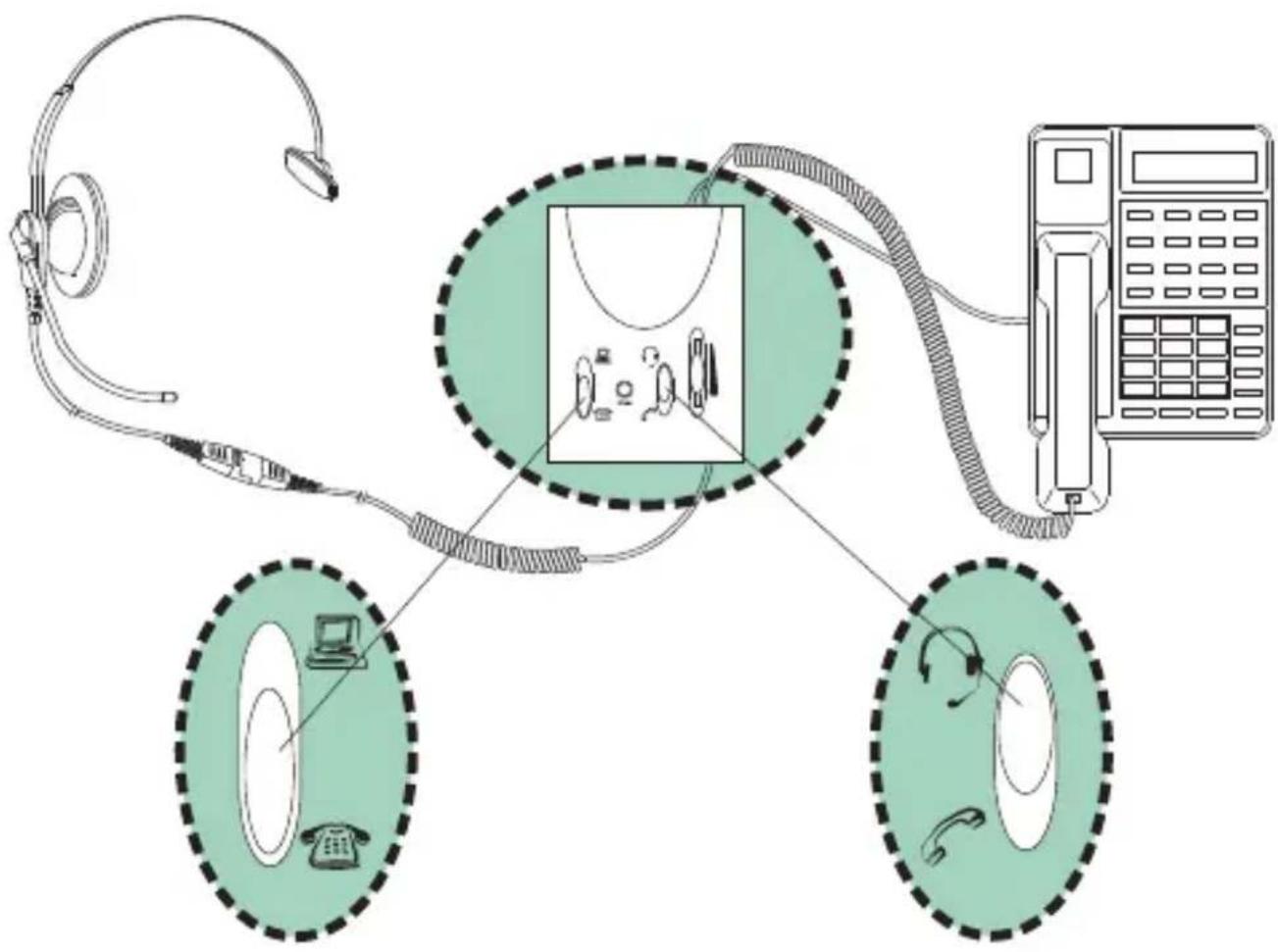

Coloque o interruptor da aplicação do telefone/computador na posição do telefone 📞Levante o auscultador do telefone do seu suporte e coloque-o fora do descanso, ou com telefones com uma função de altifalante sem mãos, seleccione a definição dos auscultadores com o interruptor e pressione a tecla do altifalante.Certifique-se de que a posição dos auscultadores se encontra seleccionada no interruptor da aplicação dos auscultadores/auscultador do telefone. Depois de terminar a chamada, coloque o auscultador do telefone no seu suporte como de costume, ou desligue a tecla do altifalante. Não se esqueça de pressionar a tecla de silenciamento para colocar uma chamada em espera, e basta pressioná-la novamente para terminar a função de silenciamento.

II.1.2 Utilização dos auscultadores com o computador

Coloque o interruptor da aplicação do telefone/computador na posição do computador 📁 Seleccione a posição dos auscultadores 📍 com o interruptor da aplicação dos auscultadores/auscultador do telefone para utilizar os auscultadores. Quando recebe uma chamada telefónica ou quiser fazer uma chamada enquanto está a trabalhar ao computador, basta passar para a posição do telefone 📞 e levante o auscultador do telefone do suporte ou pressione a tecla do altifalante. Depois de ter concluído a chamada e quiser regressar ao trabalho no computador, seleccione a posição do computador 📖 coloque o auscultador do telefone novamente no seu suporte ou desligue a tecla do altifalante.

II.2 RESOLUÇÃO DE PROBLEMAS

A unidade não responde.	Verifique se as pilhas estão gastas, substitua-as se for necessário.Certifique-se de que as polaridades das pilhas estão colocadas correctamente.Certifique-se de que o interruptor de activação/ desactivação se encontra na posição ON.Certifique-se de que posição do interruptor da configuração se encontra devidamente seleccionada.As teclas do controlo do volume e de silenciamento são ajustadas devidamente.Os interruptores dos auscultadores/auscultador do telefone e do telefone/computador encontram-se devidamente seleccionados.Certifique-se de que o cabo de correccão do telefone se encontra devidamente ligado.
Não se ouve qualquer sinal de chamada ou alguém do outro lado da linha.	Verifique se o interruptor do telefone/computador se encontra na posição do telefone.Certifique-se de que o interruptor da configuração se encontra na devida posição.Tente outras posições até ouvir o som claramente.
A pessoa do outro lado da linha não o consegue ouvir ou não o ouve muito bem	Certifique-se de que não pressionou a tecla do silenciamentoUtilize a chave de fendas para verificar se o volume do microfone não está muito baixo.Tente seleccionar as definições apropriadas com o interruptor da configuração
Ouve a sua voz a um nível muito elevado e sons agudos.	O controlo do volume do microfone com transmissão rotativa está num nível muito elevado.Reduza este volume ou consulte a secção I.3.3.
Quando utiliza o dispositivo com o computador, o som está muito elevado mesmo que o volume se encontra no nível mínimo.	Verifique a ligação do seu computador onde os cabos se ligam com o amplificador. Devem haver 3 tomadas (entrada da linha, saída da linha e colunas).Certifique-se de que o cabo da saída da linha do amplificador se encontra ligado à tomada da entrada da linha do computador.Certifique-se de que o cabo da entrada da linha do amplificador se encontra ligado à tomada da saída da linha do computador e NÃO à tomada das colunas.

PARTE III ACESSÓRIOS E ESPECIFICAÇÕES

III.1 ACESSÓRIOS

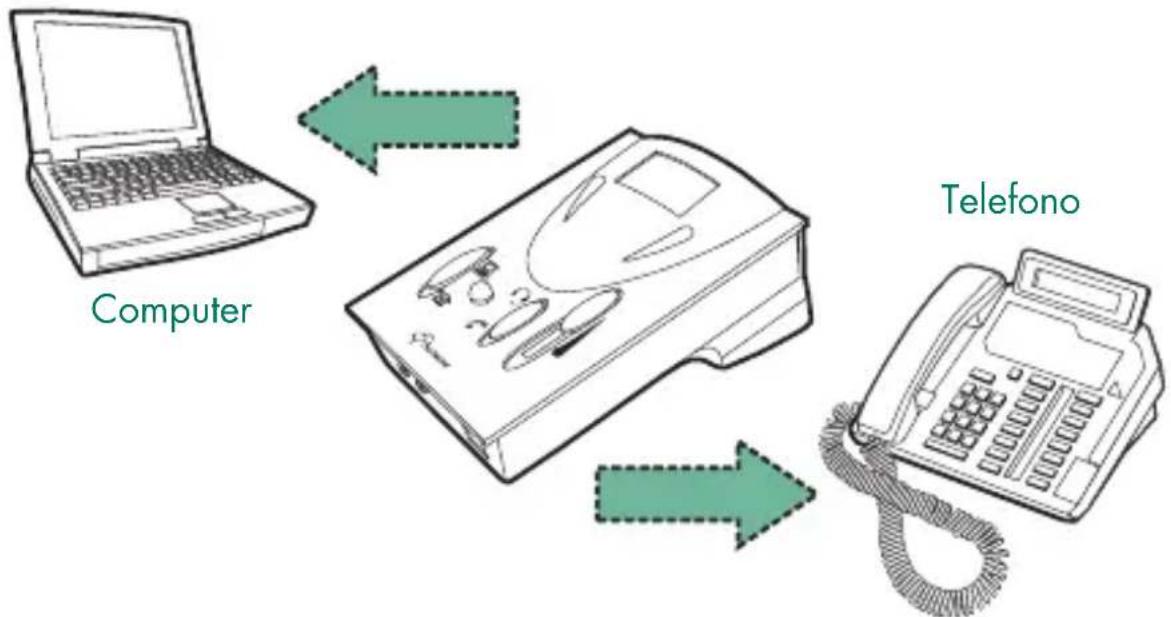

O Kit do Amplificador de Telefone e Multimédia Compucessory 55251, 55252, 55253, and 55254 é fornecido com os seguintes acessórios para o ajudar a efectuar a ligação ao seu telefone ou computador.

1. Um par de auscultadores.

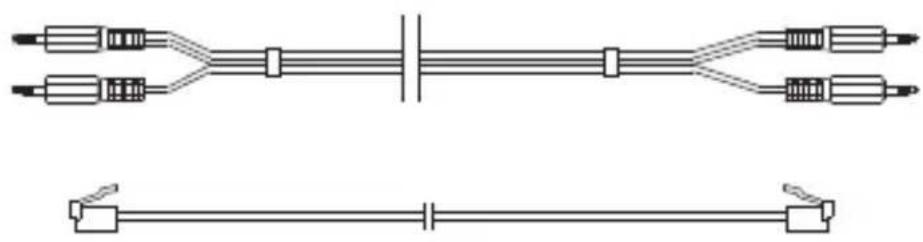

2. Um par de cabos de correção do computador (Ver em baixo).
3. Um cabo de correção do telefone com tomadas modulares RJ-11 (Ver em baixo).
4. Pino da chave de fendas.

Voltagem de funcionamento padrão 3V CC

Corrente de funcionamento (Máx.) 9 mA

Corrente em modo em espera 200 mA

Activação do modo em espera 2\~3 min. sem sinal

Ganho do amplificador – Colunas 13 dB (Máx.)

- Microfone 30 dB (Máx.)

Bateria UM-3 x 2 (tamanho "AA")

Entrada do adaptador da corrente CC 6V\~9V DC

(Adaptador não incluído)

Aprovação das normas

