MANUAL DE UTILIZADOR N3L8H V2.0 Tenda

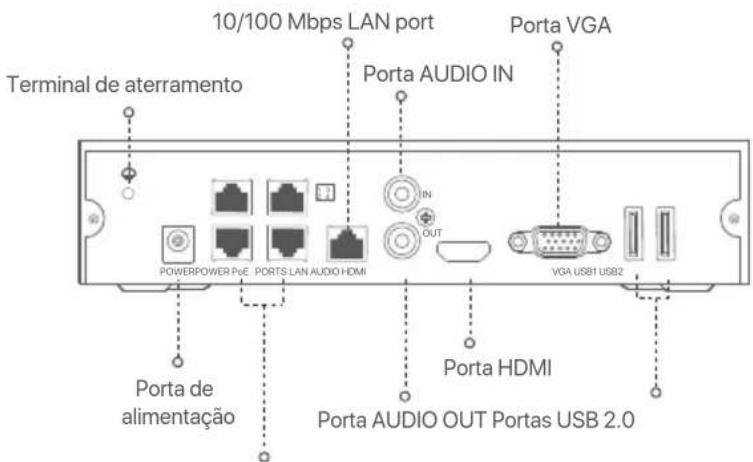

Porta de alimentação Porta AUDIO OUT Portas USB 2.0 Porta HDMI Portas de autonegociação de 10/100 Mbps para alimentação PoE e transmissão de dados. Terminal de aterramento 10/100 Mbps LAN port Porta AUDIO IN Porta VGA POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

NVR comum (Exemplo: N3L-8H)- 193 - Terminal de aterramento.Conecte o terminal de aterramento do NVR ao terra ou ao terminal de aterramento do edifício com um cabo de aterramento para evitar que eletricidade estática ou raios danifiquem o NVR.Porta de alimentação.Use o adaptador de energia incluído para ligar o NVR.Porta Fast Ethernet, que suporta fonte de alimentação IEEE 802.3af/at PoE. Usado para conectar câmeras.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Porta LAN Fast Ethernet.Usado para conectar dispositivos como roteador e switch.Porta de entrada de áudio.Usado para conectar aos dispositivos de entrada de áudio, como captadores.Porta de saída de áudio.Usado para conectar dispositivos de saída de áudio, como alto-falantes ativos.Portas HDMIConecte seu monitor ou TV a esta porta usando um cabo HDMI para saída de áudio e vídeo.Portas VGAConecte seu monitor a esta porta usando um cabo VGA para saída de vídeo.Porta USB 2.0.Usado para conectar dispositivos como um mouse e um dispositivo de armazenamento USB. DescriçãoPort Dicas - Cabo Ethernet recomendado: CAT 5 ou superior. - Distância da fonte de alimentação:

• Modo normal (padrão): até 100m

• Modo de longo alcance: até 250m DicasAo instalar ou substituir o HDD, corte a fonte de alimentação do NVR, caso contrário o HDD pode não ser detectado ou até mesmo danificado. I Instale o HDD A aparência dos NVRs pode variar de acordo com os modelos. As informações a seguir são apenas para referência. Por favor, instale o HDD correspondente ao modelo que você realmente comprou. Este produto não inclui nenhum HDD. O HDD dedicado para vigilância é recomendado. Você pode precisar de uma chave de fenda durante a instalação. Por favor, prepare-o sozinho.

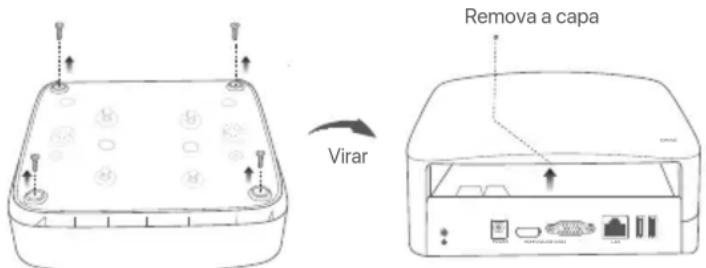

Use uma chave de fenda para desapertar os parafusos e, em seguida, remova a tampa do NVR. Reserve os parafusos para uso posterior. Remova a capaVirarPOWERPOWER LAN

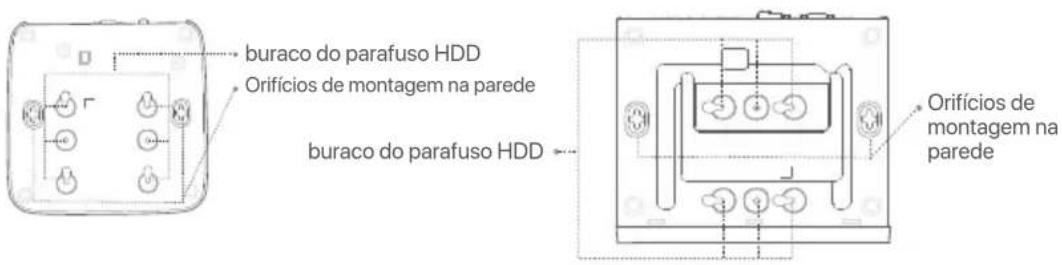

Retire 2 parafusos do pacote de instalação do NVR e aparafuse-os nos dois orifícios mais próximos do conector SATA. Reserve cerca de 2 mm entre a cabeça dos parafusos e o HDD para posterior instalação.

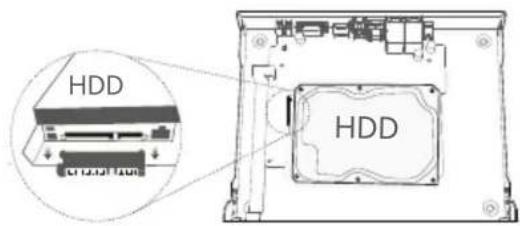

Alinhe o conector SATA do HDD com o slot SATA na placa-mãe do NVR e, em seguida, insira o HDD no slot até que esteja bem fixo.

Retire os parafusos restantes do pacote de instalação do NVR e aparafuse-os nos orifícios dos parafusos do HDD para fixar o HDD.

Câmera PoE Câmera PoE Câmera PoE Computador Roteador LAN LAN PoE NVR WAN LAN Internet Monitor PoE- 196 - III Configuração básica Configuração rápida

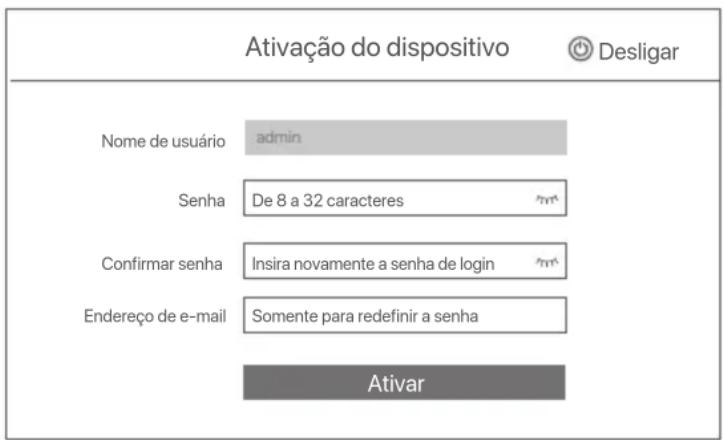

Depois de conectar o mouse e o monitor ao NVR, você pode realizar uma configuração rápida. A GUI do NVR pode variar de acordo com os modelos. A GUI real prevalece. O N3L-8H é tomado como exemplo aqui. Defina a Senha de login, digite seu Endereço de e-mail e, em seguida, clique em Ativar. Depois de conectar o mouse e o monitor ao NVR, execute as seguintes configurações na GUI do NVR (saia da interface de tela cheia): Clique ( ) no canto superior direito, clique em Desligar( ), e depois clique em OK. Quando Dispositivo desligado. Desligue a energia aparece na tela, desconecte o adaptador de energia do NVR. Início Gestão local Conecte o adaptador de energia incluído à porta de energia do NVR e conecte o adaptador de energia à tomada para inicializar o NVR. Use o adaptador de energia incluído para ligar o NVR. O NVR pode não funcionar normalmente ou até mesmo ser danificado devido a uma fonte de alimentação anormal. Desligar Nota Dicas Não corte diretamente a fonte de alimentação do NVR para forçar um desligamento; caso contrário, o HDD pode ser danificado, os vídeos podem ser perdidos ou até mesmo o NVR pode ser danificado. Ativação do dispositivo De 8 a 32 caracteresInsira novamente a senha de loginSomente para redefinir a senhaNome de usuárioSenhaConfirmar senhaEndereço de e-mailAtivar admin DesligarPadrão de desbloqueio Rede NuvemDesenhe um padrão de desbloqueioDesenhe novamenteNão use o padrão de desbloqueio

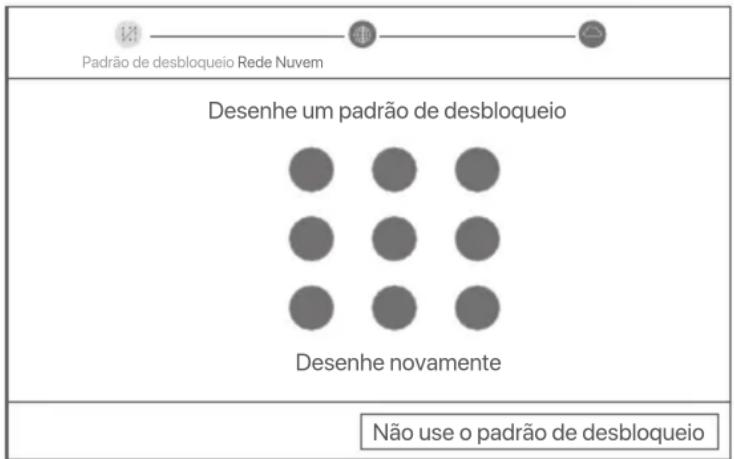

Se você quiser usar um padrão para desbloquear a interface web, por favor, desenhe um padrão de desbloqueio. Caso contrário, clique em Não use o padrão de desbloqueio e pule para o passo ➌.- 197 - ConectadoStatus de conexão Câmeras LAN auto adicionadas Endereço IP Máscara de sub-rede Gateway padrão Padrão de desbloqueio Rede Nuvem Anterior 1S²YJNP DHCP AnteriorPróximoPadrão de desbloqueio Rede Câmera NuvemCâmera online No. Canal Nome do canalEndereço IP Modelo Status S/N Protocolo Porta OperaçãoEndereço IP Modelo Status S/N Protocolo PortaOperaçãoCâmera adicionada 1 192.168.1.101 IC6 Online ONVIF 6688

AdicionarExcluirManualVazio se a câmera que você deseja adicionar foi conectada ao switch ou roteador conectado à porta LAN do NVR, certifique-se de que o endereço IP da câmera e do NVR estejam no mesmo segmento de rede. se o NVR suportar portas PoE e a câmera que você deseja adicionar tiver sido conectada à porta PoE do NVR, certifique-se de que a função DHCP da câmera esteja habilitada. Se a câmera que você deseja adicionar estiver ativada e o nome de usuário e a senha forem diferentes daqueles do NVR, clique em (%s) , digite as informações relevantes, e clique em Adicionar.

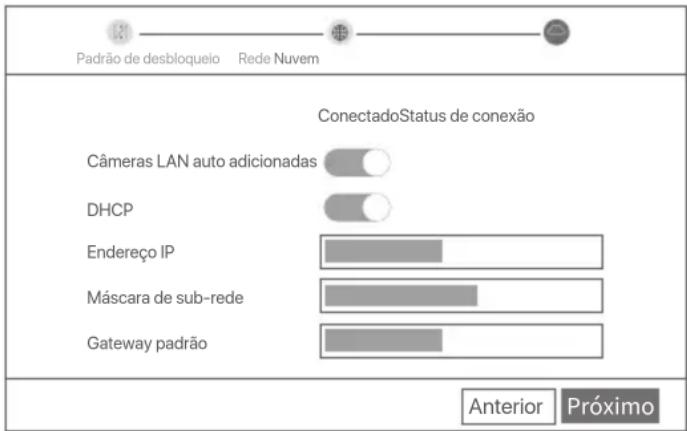

Dicas Certifique-se de que o status da conexão esteja Conectado, e ative ou desative a função Câmeras LAN auto adicionadas conforme necessário. - Se você quiser adicionar automaticamente câmeras no lado LAN do NVR, clique em Próximo. Pular para o passo ➎. - Se você quiser adicionar câmeras manualmente no lado LAN do NVR, você pode desativar a função Câmeras LAN auto adicionadas, e clicar em Próximo. Garantir que a conexão da porta LAN do NVR seja normal. Garantir que a função de servidor DHCP do roteador ao qual o NVR está conectado esteja habilitada.

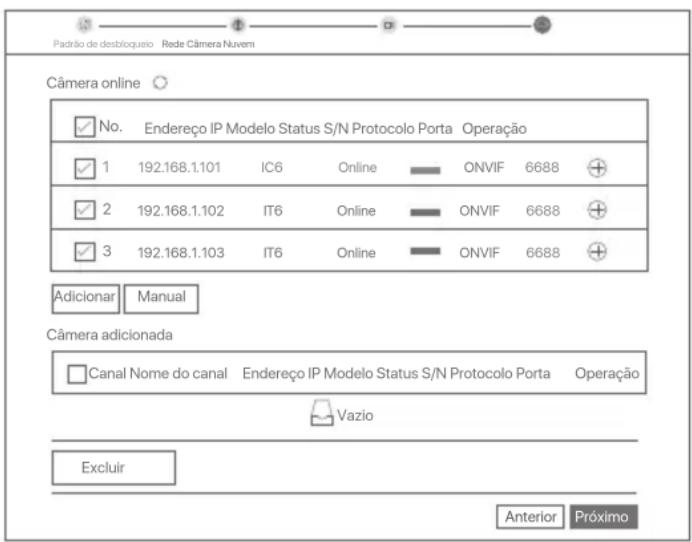

Adicionar câmera. Selecione a câmera que você deseja adicionar à lista Câmera online, e clique em Adicionar. Quando as câmeras aparecerem na lista de Câmera adicionada e o status estiver Online, clique em Próximo. Dicas

Se o status da conexão estiver Desconectado, tente as seguintes soluções:

Dicas Concluído. Você pode visualizar o vídeo em tempo real, reproduzir as gravações e gerenciar os dispositivos de monitoramento, etc. Certifique-se de que o status da nuvem está Online e clique em OK.

Se o status da nuvem estiver Offline, certifique-se de que o roteador ao qual o NVR está conectado possa acessar a Internet e que a função de filtro esteja desativada. Você também pode gerenciar o NVR através do aplicativo TDSEE. Por favor, consulte o Gerenciamento do aplicativo neste guia para obter detalhes.Execute o aplicativo TDSEE e siga as instruções para completar o registro do usuário. Entre na página inicial, depois toque em Adicionar um dispositivo ou ( ) no canto superior direito da página inicial.

Se o NVR não for ativado, você pode ativá-lo através da interface web. Quando a ativação estiver concluída, você precisa fazer o login novamente. Ativar

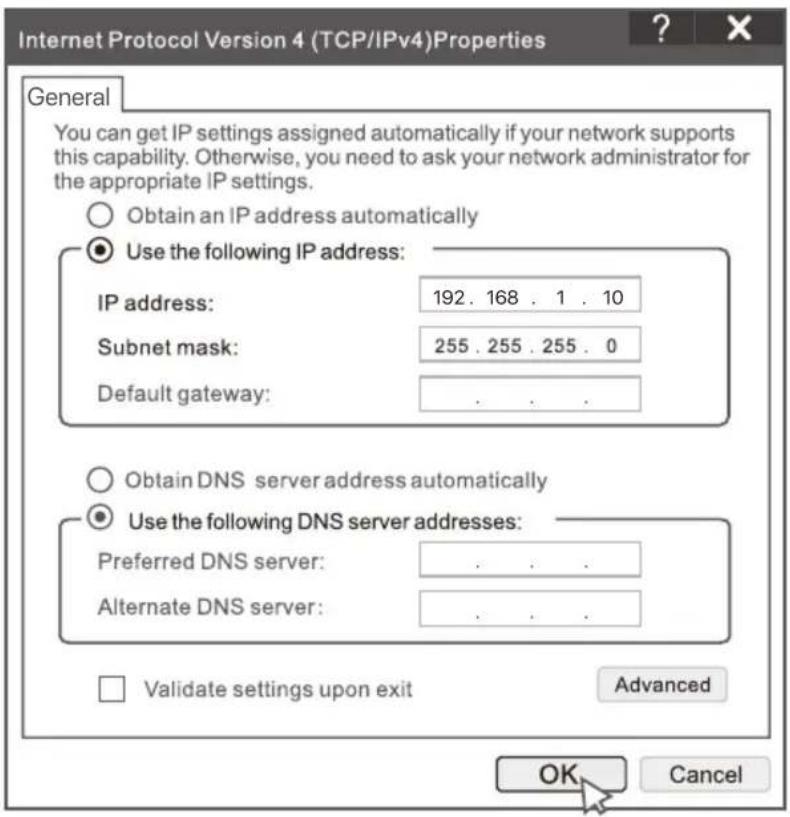

Conecte o computador ao switch ou roteador que está conectado ao NVR. Ajuste o endereço IP do computador para um não utilizado pertencente ao mesmo segmento de rede que o endereço IP do RNMC, mas diferente do endereço IP do RNMC. O endereço IP de login padrão da NVR é 192.168.1.254, favor definir o endereço IP do computador para 192.168.1.X (X indica 2 a 253, e não é utilizado por outros dispositivos). Gerenciamento Web Estas séries de NVRs podem ser gerenciadas na interface web. Gerenciamento do aplicativo Dicas Depois que o serviço de nuvem do NVR estiver ativado e o status da nuvem estiver online, você pode adicionar e gerenciar o NVR através do aplicativo TDSEE.

Para garantir que a senha de login do NVR possa ser redefinida através do aplicativo TDSEE, favor registrar-se com o endereço de e-mail reservado quando ativado o NVR.

Escaneie o código QR na etiqueta na parte inferior do NVR ou escaneie o código QR na página de Serviço em Nuvem, depois siga as instruções no aplicativo. Depois de adicionar o NVR, você pode visualizar remotamente o vídeo em tempo real, reproduzir as gravações e verificar as mensagens de alarme através do aplicativo TDSEE. $²EJHP23

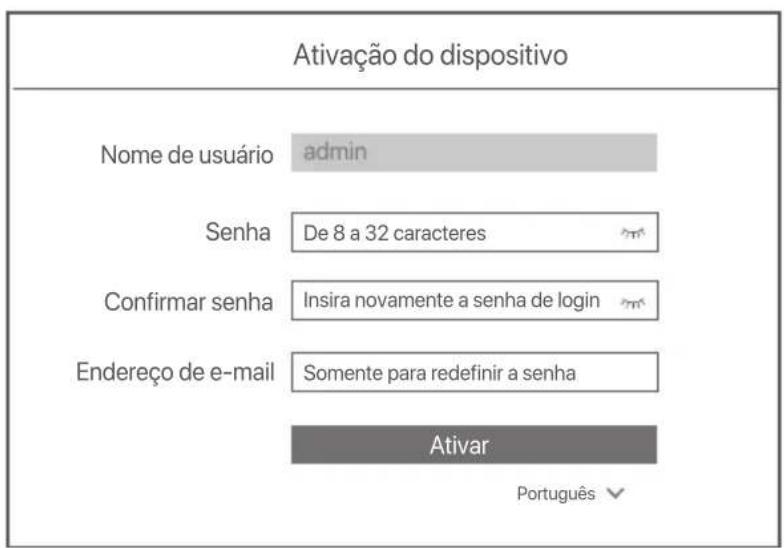

Faça o download do aplicativo TDSEE. Depois que o celular estiver conectado à Internet com sucesso, faça o download e instale o aplicativo TDSEE em seu celular escaneando o código QR ou procurando no Google Play ou na App Store. Garantir que o NVR esteja ligado e funcionando corretamente.- 199 - General Fazer login na interface web Pontas O NVR suporta login HTTPS. Ao acessar sua página de gerenciamento, o navegador pode avisar que o endereço da web não é seguro, apenas ignore e continue. Ativação do dispositivo De 8 a 32 caracteresInsira novamente a senha de loginSomente para redefinir a senha Nome de usuário Senha Confirmar senha Endereço de e-mail Ativar admin Português

Inicie um navegador e digite o endereço IP 192.168.1.254 do NVR na barra de endereços. Defina a Senha, digite seu Endereço de e-mail e clique em Ativar. Configurações concluídas. Você pode entrar na interface web do NVR para visualizar o vídeo em tempo real ou configurar o NVR conforme necessário. A função DHCP do NVR está habilitada. Se houver um servidor DHCP na rede, o endereço IP do NVR pode ser alterado. Consulte o endereço IP real atribuído ao NVR pelo servidor DHCP. Consulte as etapas ➊ a ➌ em Ativar para operar.- 200 - Perguntas frequentes Q1. O que devo fazer se o NVR não reproduzir vídeos? A1. - Certifique-se de que o HDD está a funcionar corretamente. Navegue até Configuration (Configuração) > Storage (Armazenamento) > HDD:

• Se o HDD não for detetado, desligue o NVR primeiro, reinstale o HDD e inicialize o NVR.

• Se o HDD não funcionar normalmente, desligue o NVR primeiro, reinstale o HDD e inicialize o NVR. Se o problema persistir, formate o HDD.

• Se a formatação falhar, desligue o NVR primeiro, substitua o HDD e reinicialize o NVR. - Certifique-se de que o plano de gravação é adequado. Navegue até Configuration (Configuração) > Storage (Armazenamento) > Schedule (Programação) e certifique-se que:

• A programação de gravação do canal está habilitada.

• O tempo de gravação e o tipo de gravação foram definidos corretamente. Caso contrário, defina e grave-os conforme necessário. Q2. O que devo fazer se o aplicativo TDSEE não conseguir adicionar o NVR? A2. Navegue até Configuration (Configuração) > Network (Rede) > Cloud Service (Serviço de nuvem) do NVR para garantir que a função de serviço de nuvem esteja habilitada. - Se o Cloud Status estiver Online, verifique se o telemóvel (com o App instalada) está conectado à internet. - Se o Cloud Status estiver Offline, tente as seguintes soluções:

• Navegue até Configuração > Rede > Internet para garantir que a configuração dos parâmetros da Internet seja a correta.

• Certifique-se de que a função do servidor DHCP do router esteja habilitada. Q3. O que devo fazer se não houver exibição de imagem no canal NVR? A3. Navegue até Configuração> Canal > Câmara da GUI do NVR, procure Câmara adicionada e verifique o status da câmara do canal. - Se o status da câmara do canal for Online, navegue até Configuração > Canal> Imagem e certifique-se de que Brilho e Contraste em Parâmetros de imagem não sejam ambos 0. - Se o status da câmara do canal for Erro, passe o mouse sobre para verificar o motivo da exceção e tente as seguintes soluções:

• Se o motivo da exceção for Nome de utilizador ou palavra-passe incorretos, clique em e digite novamente o nome de utilizador e a palavra-passe de acesso (login).

• Se o motivo da exceção for Disconnected (Desconectado), certifique-se de que a conexão entre o NVR e a câmara esteja funcional e que o cabo Ethernet não esteja solto.

• Excluir ou redefinir a câmara e adicioná-la novamente.
