N3L8H V2.0 - Мережевий відеореєстратор Tenda - Безкоштовний посібник користувача

Тип продукту	Мережевий відеореєстратор (NVR) 8 каналів
Бренд	Tenda
Модель	N3L8H V2.0
Кількість каналів	8 (до 8 IP-камер)
Живлення	Вхідний адаптер живлення в комплекті (вхід: 100-240V AC, 50/60 Гц)
Мережеві порти	1 порт LAN 10/100 Мбіт/с, 8 портів PoE 10/100 Мбіт/с (IEEE 802.3af/at) на моделях PoE
Відеовиходи	1 HDMI, 1 VGA
USB-порти	2 USB 2.0
Аудіо	1 аудіовхід (RCA), 1 аудіовихід (RCA)
Зберігання	1 відсік SATA для жорсткого диска 3.5" (не входить в комплект, рекомендується диск для відеоспостереження)
Роздільна здатність запису	До 1080p (залежно від камери)
Підтримувані протоколи	ONVIF, власні протоколи Tenda
Мережеві функції	Хмара (TDSEE), DHCP, веб-доступ, HTTPS
Віддалене керування	Через додаток TDSEE (iOS/Android) або веб-браузер
Розміри (прибл.)	260 x 200 x 50 мм (пластиковий корпус)
Вага (прибл.)	0,8 кг (без жорсткого диска)
Технічне обслуговування та чищення	Від'єднати перед чищенням; використовувати суху м'яку тканину; уникати абразивних засобів
Безпека	Заземлення через клему; пароль адміністратора; схема розблокування; рекомендується оновлення прошивки
Вміст упаковки	NVR, адаптер живлення, миша, монтажний комплект, короткий посібник

Часті запитання - N3L8H V2.0 Tenda

Що робити, якщо на NVR немає відео відтворення?

Спочатку перевірте стан жорсткого диска в Налаштування > Зберігання > Жорсткий диск. Якщо не виявлено, перевстановіть жорсткий диск, вимкнувши живлення. Якщо аномальний, відформатуйте його. Потім переконайтеся, що план запису активовано в Налаштування > Зберігання > Планування і що параметри тривалості та типу правильні.

Як додати NVR через додаток TDSEE?

Переконайтеся, що хмарний сервіс активовано в Налаштування > Мережа > Хмарний сервіс і що статус 'Онлайн'. Підключіть телефон до Інтернету. Відкрийте додаток TDSEE, натисніть 'Додати пристрій' або '+', відскануйте QR-код на нижній частині NVR або на сторінці Хмарний сервіс, потім дотримуйтесь інструкцій.

Що робити, якщо канал не відображає зображення?

Перейдіть до Налаштування > Канал > Камера та перевірте стан камери. Якщо 'Онлайн', перевірте, чи яскравість і контраст не нульові в Налаштування > Канал > Зображення. Якщо 'Помилка', наведіть курсор на іконку, щоб побачити причину: неправильний пароль (введіть повторно), відключення (перевірте кабель), або видаліть/скиньте камеру.

NVR не знаходить мою камеру, що робити?

Якщо камера підключена до порту PoE, увімкніть DHCP камери за допомогою інструменту, як-от ONVIF Device Manager. Для сторонньої камери переконайтеся, що вона підтримує ONVIF і що користувача 'admin' додано. Якщо камера в локальній мережі, перевірте, чи IP-адреса камери знаходиться в тому ж сегменті, що й NVR (напр. 192.168.1.x). Також перевірте Ethernet-кабелі.

Як скинути пароль NVR?

Під час активації ви вказали електронну адресу. На екрані входу натисніть 'Забули пароль' і дотримуйтесь інструкцій, щоб отримати посилання для скидання пароля електронною поштою. Ви також можете використовувати додаток TDSEE з тією ж електронною адресою.

Як скинути NVR до заводських налаштувань?

Увімкніть NVR, підключіть мишу та монітор. Перейдіть до Налаштування > Система > Обслуговування та виберіть 'Відновити заводські налаштування'. Підтвердьте. NVR перезавантажиться, і всі налаштування буде видалено (крім прошивки).

Який тип жорсткого диска сумісний?

NVR підтримує жорсткий диск SATA 3,5 дюйма. Рекомендується використовувати жорсткий диск, призначений для відеоспостереження (surveillance grade) для кращої надійності та довговічності. Максимальна ємність не вказана, але зазвичай до 10 ТБ.

Яка максимальна відстань живлення PoE?

У звичайному режимі (за замовчуванням) відстань живлення PoE становить до 100 метрів. У режимі великої дальності (налаштовується) вона може досягати до 250 метрів, залежно від якості Ethernet-кабелю (рекомендується категорія 5 або вище).

Статус хмари 'Відключено', як це виправити?

Спочатку перевірте, чи порт LAN NVR правильно підключений до маршрутизатора, що має доступ до Інтернету. Переконайтеся, що на маршрутизаторі увімкнено DHCP і жоден фільтр (MAC, IP) не блокує NVR. Перейдіть до Налаштування > Мережа > Інтернет, щоб перевірити параметри (рекомендується DHCP). Якщо проблема не зникає, перезавантажте маршрутизатор і NVR.

Як швидко налаштувати NVR?

Підключіть мишу та монітор. При першому запуску встановіть пароль адміністратора та електронну пошту. Можна вибрати схему розблокування або пропустити її. Дотримуйтесь майстра для налаштування мережі (DHCP), автоматичного або ручного додавання камер в мережі, потім перевірте статус хмари. Підтвердьте для завершення. Після цього ви можете переглядати камери в прямому ефірі.

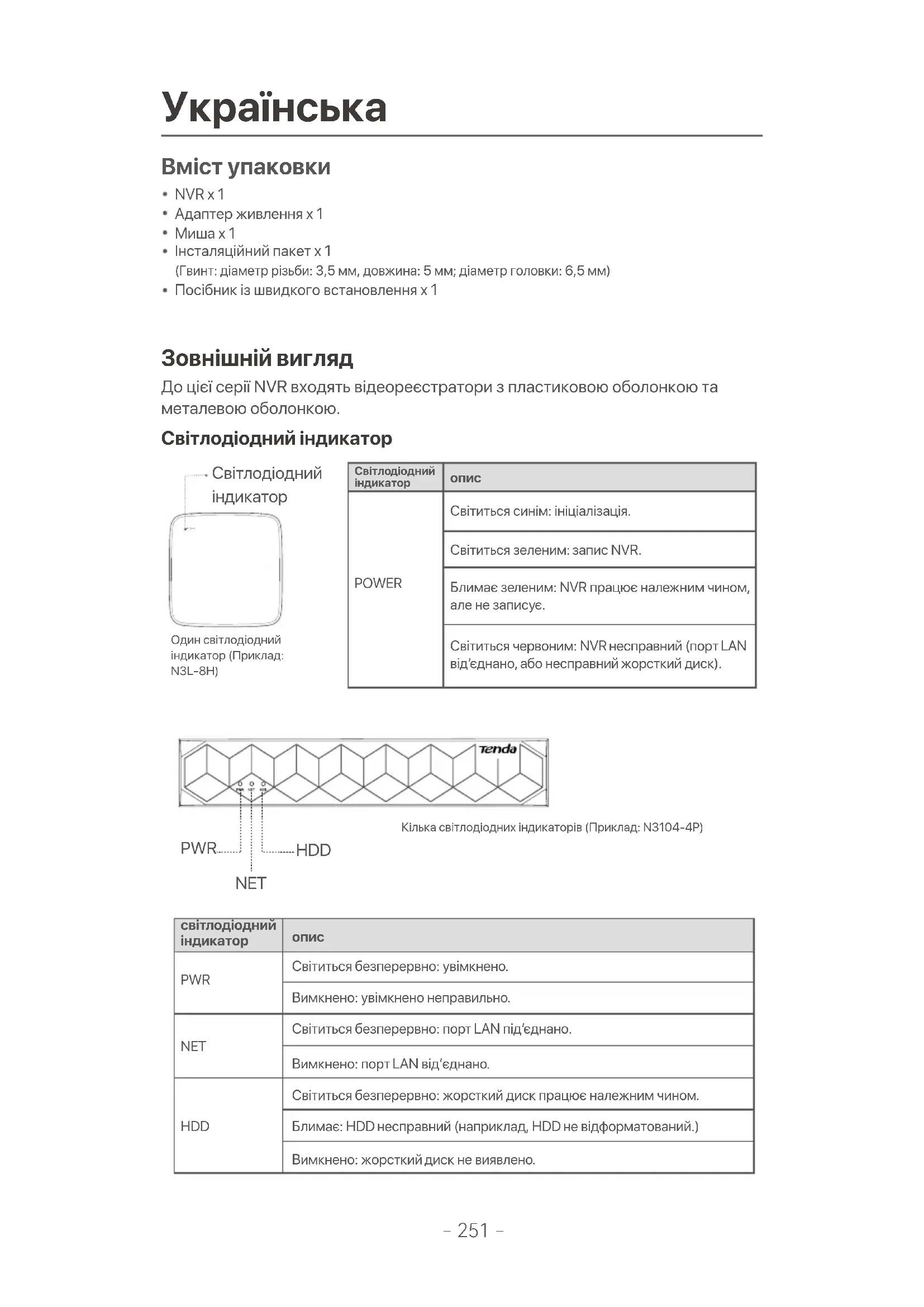

ПОСІБНИК КОРИСТУВАЧА N3L8H V2.0 Tenda

• NVR x 1
  • Адаптер живлення x 1
• Миша x 1
  • Інсталяційний пакет x 1
  (Гвинт: діаметр різьби: 3,5 мм, довжина: 5 мм; діаметр головки: 6,5 мм)
• Посібник із швидкого встановлення x 1

Зовнішній вигляд

До цієї серії NVR входять відеореєстратори з пластиковою оболонкою та металевою оболонкою.

Світлодіодний індикатор

Світлодіодний індикатор

Один світлодіодний індикатор (Приклад: N3L-8H)

Світлодіодний індикатор	опис
POWER	Світиться синім: ініціалізація.
	Світиться зеленим: запис NVR.
	Блимає зеленим: NVR працює належним чином, але не записує.
	Світиться червоним: NVR несправний (порт LAN від'єднано, або несправний жорсткий диск).

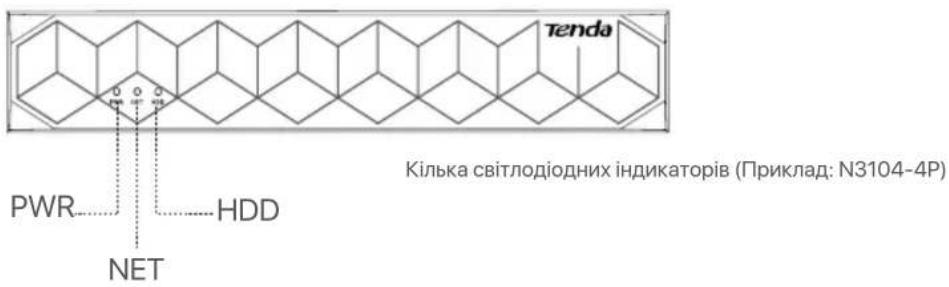

tenda Kілька світлодіодних індикаторів (Приклад: N3104-4P) PWR HDD NET

світлодіодний індикатор	опис
PWR	Світиться безперервно: увімкнено.
	Вимкнено: увімкнено неправильно.
NET	Світиться безперервно: порт LAN під'єднано.
	Вимкнено: порт LAN від'єднано.
HDD	Світиться безперервно: жорсткий диск працює належним чином.
	Блимає: HDD несправний (наприклад, HDD не відформатований.)
	Вимкнено: жорсткий диск не виявлено.

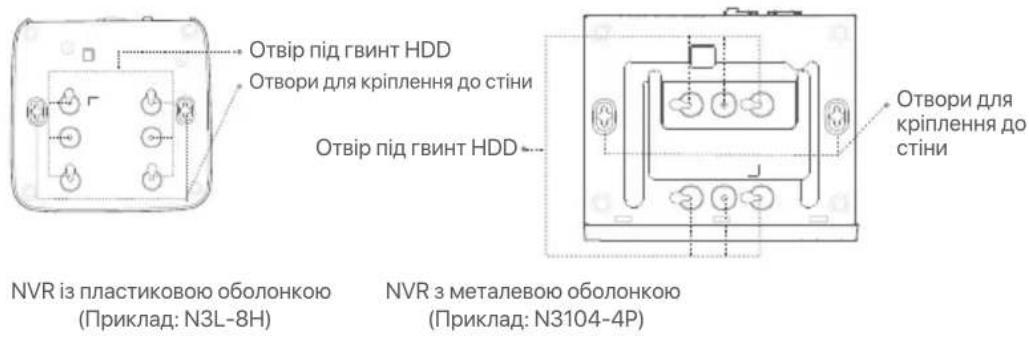

Нижня панель

Поради

Отвори для кріплення на стіні: використовуються для кріплення пристрою до стіни.

Стінові матеріали готуються самостійно. Рекомендовані характеристики пластикових шурупів і анкерів:

Гвинт: діаметр різьби: 3 мм, довжина: 14 мм; діаметр головки: 5.2 мм

Пластиковий анкер: внутрішній діаметр: 6,0 мм; довжина: 26,4 мм

Отвір під гвинт HDD Отвори для кріплення до стіни Отвір під гвинт HDD Отвори для кріплення до стіни NVR із пластиковою оболонкою (Приклад: N3L-8H) NVR з металевою оболонкою (Приклад: N3104-4P)

Задня панель

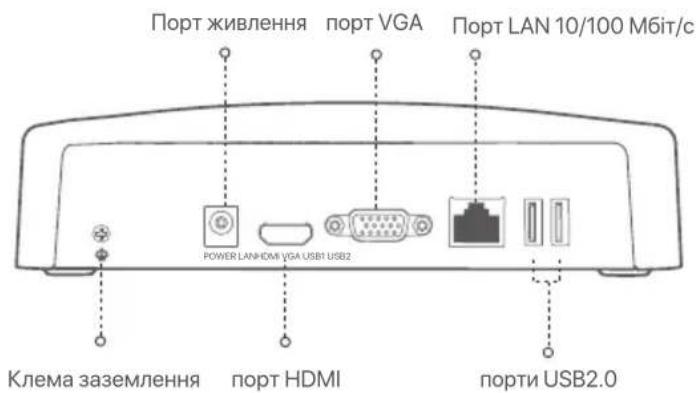

Звичайний відеореєстратор (приклад: N3L-8H)

Порт живлення порт VGA Порт LAN 10/100 Мбит/с POWER LAN/HDMI VGA USB1 USB2 Клема заземлення порт HDMI порти USB2.0

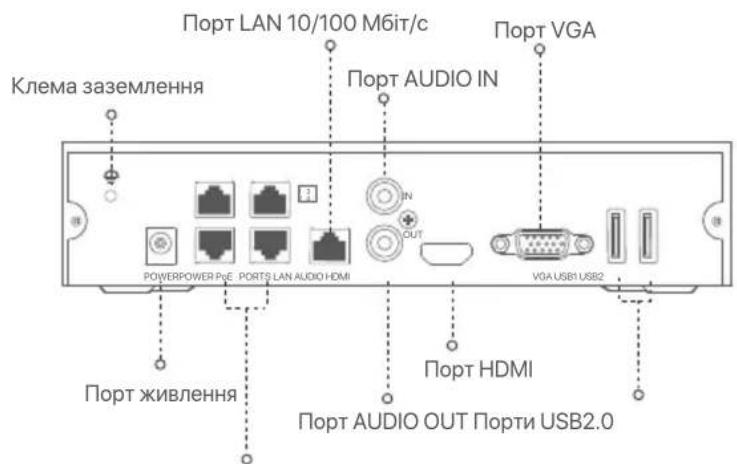

PoE NVR (Приклад: N3104-4P)

Клема заземлення Порт LAN 10/100 M6iT/c Порт AUDIO IN Порт VGA POWERPOWER P/E PORTS LAN AUDIO HDMI OUT VGA USB1 USB2 Порт HDMI Порт AUDIO OUT Порти USB2.0 Порт живлення

Порти автоматичного узгодження 10/100 Мбіт/с для живлення та передачі даних РоЕ.

	описПорт
	Клема заземлення.Під’єднайте клему заземлення NVR до землі або клеми заземлення будівлі задопомогою кабелю заземлення, щоб запобігти пошкодженню NVR статичноюелектрикою або блискавкою.
POWER	Порт живлення.Використовуйте адаптер живлення, що входить у комплект, щоб увімкнути NVR.
PoEPORTS	Порт Fast Ethernet, який підтримує джерело живлення IEEE 802.3af/at PoE.Використовується для підключення до камер.Поради- Рекомендований кабель Ethernet: CAT 5 або краще.- Відстань живлення:Нормальний режим (за замовчуванням): до 100 мРежим дальньої дії: до 250 м
LAN	Порт Fast Ethernet LAN.Використовується для підключення до таких пристроїв, як маршрутизатор і комутатор.
AUDIOIN	Порт аудіовходу.Використовується для підключення до пристроїв введення аудіо, наприклад звукознімачів.
AUDIOOUT	Порт аудіовиходу.Використовується для підключення до пристроїв виведення аудіо, наприклад активнихколонок.
HDMI	порт HDMI.Підключіть монітор або телевізор до цього порту за допомогою кабелю HDMI длявиведення аудіо та відео.
VGA	порт VGA.Підключіть монітор до цього порту за допомогою кабелю VGA для виведення відео.
USB	Порт USB 2.0.Використовується для підключення до таких пристроїв, як миша та USB-накопичувач.

I Встановлення жорсткого диску

Зовнішній вигляд NVRs може відрізнятися в залежності від моделі. Наведена нижче інформація лише для довідки. Встановіть HDD, який відповідає фактично придбаній моделі.

Цей продукт не включає жорсткого диска. Рекомендується використовувати жорсткий диск, призначений для спостереження. Можно, вам знадобиться викрутка. Підготуйте його самостійно.

Поради

Під час встановлення або заміни жорсткого диска, будь ласка, вимкніть живлення NVR, у іншому випадку жорсткий диск може бути не виявлений або навіть пошкоджений.

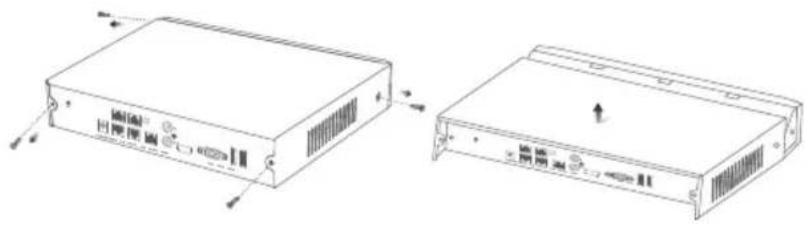

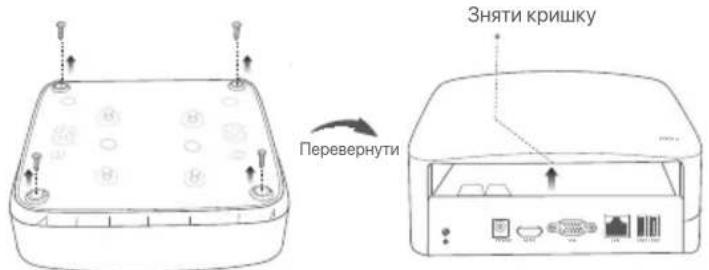

① Відкрутіть гвинти знизу, а потім зніміть кришку з NVR. Збережіть гвинти для подальшого використання.

Зняти кришку Перевернути

NVR із пластиковою оболонкою
(Приклад: N3L-8H)

NVR з металевою оболонкою (Приклад: N3104-4P)

② Візьміть 2 гвинти з монтажного набору NVR та вкрутіть їх в два гвинтових отвори, розташовані біля роз'єму SATA. Залиште близько 2 мм між головкою гвинта та жорстким диском для подальшої установки.

роз'єм SATA HDD

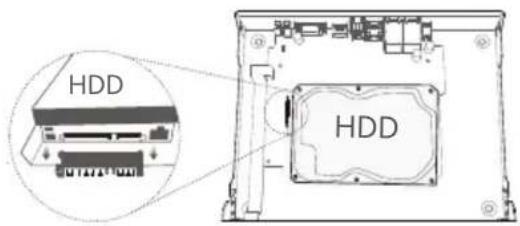

③ Вирівняйте роз'єм SATA жорсткого диску з гніздом SATA на материнській платі NVR, а потім встановіть жорсткий диск у гніздо, доки він не буде щільно закріплений.

HDD HDD

NVR із пластиковою оболонкою (Приклад: N3L-8H)

HDD HDD

NVR з металевою оболонкою (Приклад: N3104-4P)

④ Візьміть гвинти, що залишилися у монтажному наборі NVR, та вкрутіть їх в гвинтові отвори жорсткого диску, щоб закріпити жорсткий диск.

NVR із пластиковою оболонкою (Приклад: N3L-8H)

NVR з металевою оболонкою (Приклад: N3104-4P)

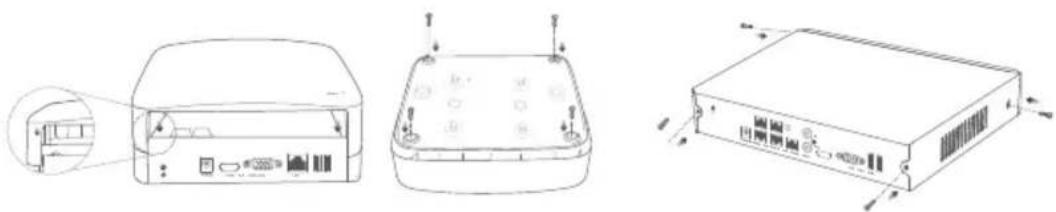

⑤ Встановіть кришку за допомогою попередньо знятих гвинтів.

NVR із пластиковою оболонкою (Приклад: N3L-8H)
NVR з металевою оболонкою (Приклад: N3104-4P)

II Підключення пристрою

III Основна конфігурація

■ Локальне управління

Пуск

Поради

Використовуйте адаптер живлення, що додається, для живлення NVR. Неправильне живлення призведе до неправильної роботи NVR, або навіть до його пошкодження.

Підключіть адаптер живлення, що входить до комплекту живлення, для підключення відеореєстратора та підключіть адаптер живлення до розетки.

Відключення

Примітка

Не відключайте безпосередньо живлення NVR для примусового вимкнення; інакше жорсткий диск може бути пошкоджений, відео може бути втрачено, або навіть NVR може бути пошкоджений.

Після підключення миші й монітора до NVR зробіть такі налаштування у вебінтерфейсі NVR (вийдіть із повноекранного інтерфейсу):

Натисніть ( Ⓞ) у правому верхньому куті, натисніть Вимкнення ( Ⓥ), а потім натисніть ОК. Коли на екрані з'являється Під час вимкнення пристрою. Будь ласка, вимкніть живлення, від'єднайте блок живлення NVR.

Швидке налаштування

Після підключення миші й монітора до NVR ви можете виконати швидке налаштування. Вебінтерфейс NVR може відрізнятися залежно від різних моделей. Переважає фактичний вебінтерфейс. Як приклад, тут взято N3L-8H NVR.

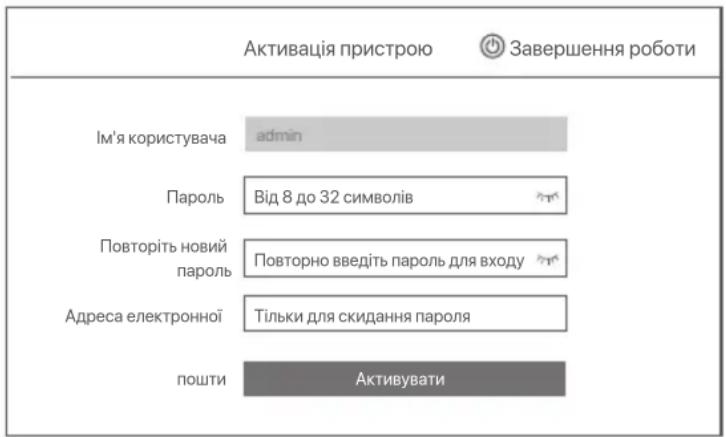

① Установіть Пароль для входу у систему, вкажіть свою Адресу електронної пошти і натисніть Активувати.

Активація пристрою Завершення роботи Ім'я користувача admin Пароль Від 8 до 32 символів Повторіть новий пароль Повторно введите пароль для входу Адреса електронної Тільки для скидання пароля пошти Активувати

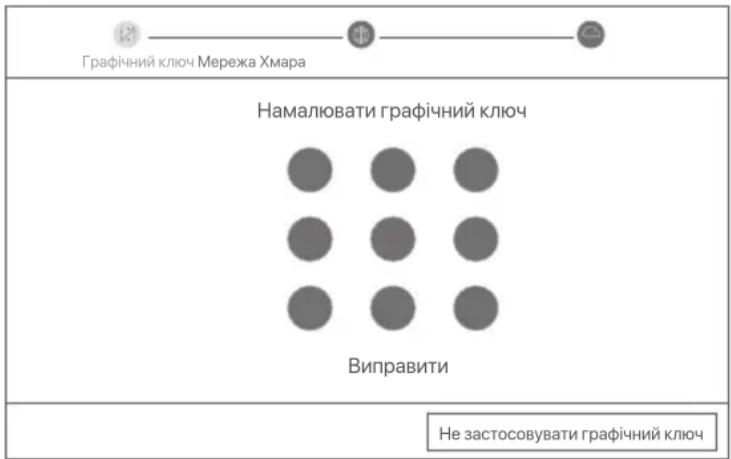

② Якщо ви хочете використовувати графічний ключ для розблокування сторінки управління, будь ласка, намалюйте графічний ключ. В іншому випадку натисніть Не використовувати графічний ключ і перейдіть до кроку ③.

Графічний ключ Мережа Хмара Намалювати графічний ключ Виправити Не застосовувати графічний ключ

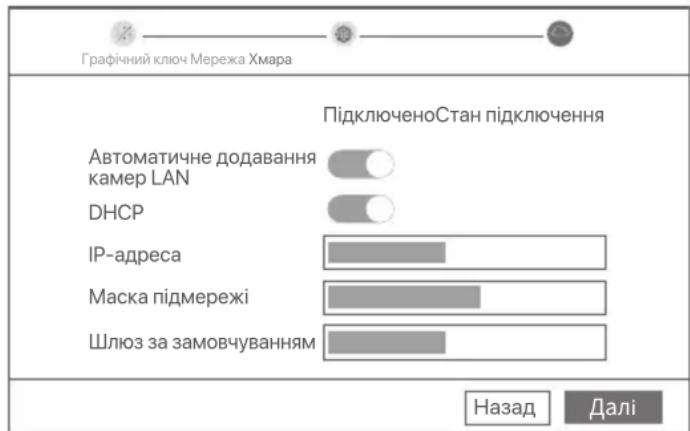

③ Переконайтеся, що стан підключення Підключено і увімкніть або вимкніть функцію Автоматичне додавання камер ЛМ, якщо необхідно.

– Якщо ви хочете автоматично додавати камери на стороні ЛМ NVR, натисніть Далі. Перейдіть до кроку ⑤.
– Якщо ви хочете вручну додавати камери на стороні ЛМ NVR, ви можете відключити функцію Автоматичне додавання камер ЛМ і натиснути Далі.

Поради

У разі якщо стан підключення Відключено, виконайте наступні дії:
– Переконайтеся, що LAN-порт підключений до NVR.
– Переконайтеся, що функція DHCP-серверу роутера, до якого під'єднаний NVR, увімкнена.

Графічний ключ Мережа Хмара ПідключеноStan підключення Автоматичне додавання камер LAN DHCP IP-адреса Маска підмережі Шлюз за замовчуванням Назад Далі

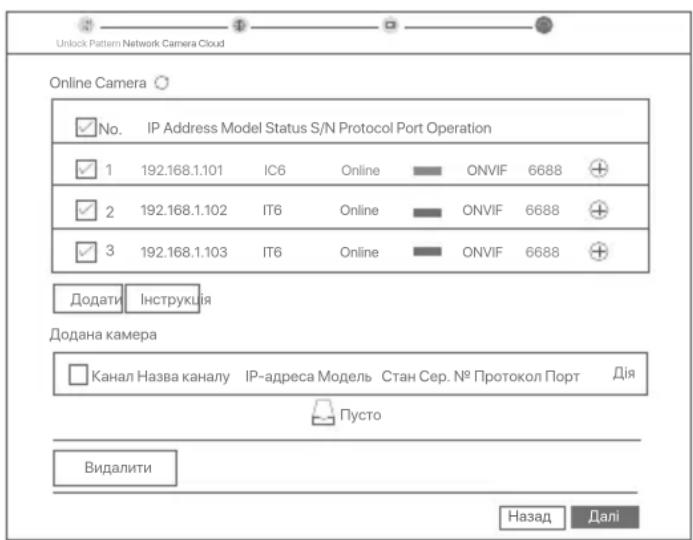

④ Додати камеру.

Виберіть камеру, яку ви хочете додати до списку Онлайн-Камера і натисніть Додати. Коли камери з'являться в списку Додані Камери, а статус Онлайн, натисніть Далі.

-Поради

–Якщо камеру, яку ви бажаєте додати, було підключено до комутатора або маршрутизатора, підключеного до порту LAN NVR, переконайтеся, що IP-адреса камери та NVR знаходяться в одному сегменті мережі.
–Якщо NVR підтримує порти PoE, і камера, яку ви хочете додати, була підключена до порту PoE NVR, переконайтеся, що функція DHCP камери ввімкнена.
–Якщо камера, яку ви хочете додати, активована, а ім'я користувача та пароль відрізняються від NVR, натисніть ( ⊕ ), введіть відповідну інформацію та натисніть Додати.

Unlock Pattern Network Camera Cloud Online Camera ✓ No. IP Address Model Status S/N Protocol Port Operation ✓ 1 192.168.1.101 IC6 Online ONVIF 6688 + ✓ 2 192.168.1.102 IT6 Online ONVIF 6688 + ✓ 3 192.168.1.103 IT6 Online ONVIF 6688 + Додати Інструкция Додана камера ☐ Канал Назва каналу IP-адреса Модель Стан Сер. № Протокол Порт Дія Пусто Видалити Назад Дали

⑤ Перевірте, що хмарне сховище знаходиться у режимі онлайн та натисніть кнопку ОК.

Поради

– Якщо хмарне сховище знаходиться в режимі офлайн, будь ласка, переконайтеся, що роутер, до якого підключений NVR, має доступ до інтернету, при цьому функція фільтра повинна бути вимкнена.
– Ви також можете управляти NVR за допомогою Додатку TDSEE. Для отримання більш детальної інформації, будь ласка, Див. Управління додатками в цьому посібнику.

Завершено.

Ви можете переглядати відео в реальному часі, відтворювати записи та керувати пристроями спостереження, тощо.

■ Керування додатками

Після підключення до хмарного сховища NVR у режимі онлайн ви можете додати та керувати NVR за допомогою Додатка TDSEE.

① Завантажте Додаток TDSEE.

Після успішного підключення мобільного телефону до інтернету, завантажте та встановіть додаток TDSEE на мобільний телефон, відсканувавши QR-код або за допомогою пошуку TDSEE у Гуглі або App Store.

② Переконайтеся, що NVR підключений до мережі та працює належним чином.
Запустіть Додаток TDSEE та виконуйте інструкції, щоб завершити реєстрацію користувача. Зайдіть на домашню сторінку, потім натисніть Додати пристрій або (⊕) у правому верхньому куті домашньої сторінки.

-Поради

Для того, щоб переконатися, що пароль для входу в NVR можна скинути через Додаток TDSEE, будь ласка, при активації NVR зареєструйте резервну адресу електронної пошти.

④ Відскануйте QR-код на ярлику, що знаходиться в нижній частині NVR або відскануйте QR-код на сторінці хмарного сховища, після цього дотримуйтесь інструкцій в Додатку.

Після додавання NVR ви можете дистанційно переглядати відео в режимі реального часу, відтворювати записи та перевіряти повідомлення про аварійні сигнали у Додатку TDSEE.

■ Вебуправління

Цією серією NVR можна керувати за допомогою вебінтерфейсу.

Активувати

Якщо IP-відеореєстратор не активований, ви можете активувати його через вебінтерфейс. Після завершення активації необхідно заново увійти до системи.

① Під'єднайте комп'ютер до комутатора або маршрутизатора, під'єднаного до NVR.
② Встановіть IP-адресою комп'ютера невикористану, яка належить до того самого сегменту мережі, що і IP-адреса NVR, але відрізняється від IP-адреси NVR.

IP-адресою входу за замовчуванням для IP-відеореєстратора є 192.168.1.254. Встановіть IP-адресу комп'ютера на 192.168.1.X (де «X» означає від 2 до 253 і не використовується іншими пристроями).

Запустіть браузер і введіть IP-адресу 192.168.1.254 NVR в адресний рядок. Установіть Пароль, уведіть свою Адресу Електронної Пошти і натисніть Активувати.

Поради

NVR підтримує вхід через HTTPS. Коли ви відкриваєте його сторінку керування, браузер може підказувати, що веб-адреса не захищена, просто ігноруйте це та продовжуйте.

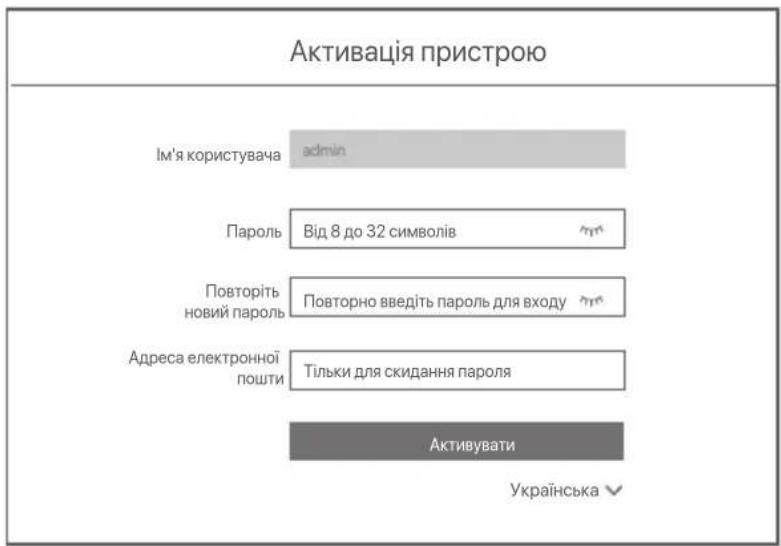

Активація пристрою Ім'я користувача admin Пароль Від 8 до 32 символів Повторіть новий пароль Повторно введіть пароль для входу Адреса електронної пошти Тільки для скидання пароля Активувати Українська

Налаштування завершені. Ви можете увійти у вебінтерфейс NVR для попереднього перегляду відео в реальному часі або налаштувати NVR, за потреби.

Функцію DHCP NVR увімкнено. Якщо в мережі є сервер DHCP, IP-адреса NVR може бути змінена.

Зверніться до фактичної IP-адреси, призначеної NVR сервером DHCP.

Вхід до вебінтерфейсу

Зверніться до кроків ①-③ в розділі «Активація», щоб працювати.

Поширені запитання

Запитання 1 Що робити, якщо на відеореєстраторі немає відтворення відео?

Відповідь 1

- Переконайтеся, що жорсткий диск працює правильно.

Перейдіть до Конфігурація > Сховище > Жорсткий диск:

• Якщо жорсткий диск не виявлено, спочатку вимкніть NVR, перевстановіть жорсткий диск і запустіть NVR.
• Якщо HDD є несправним, спочатку вимкніть NVR, перевстановіть HDD і запустіть NVR. Якщо проблема не зникає, відформатуйте жорсткий диск.
• Якщо форматування не вдається, спочатку вимкніть NVR, замініть жорсткий диск і запустіть NVR.

- Переконайтеся, що план запису правильний.

Перейдіть до Конфігурація > Сховище > Розклад і переконайтеся, що:

• Увімкнено розклад запису каналу.
• Час і тип запису встановлено належним чином. Якщо ні, встановіть та збережіть їх за необхідності.

Запитання 2 Що робити, якщо програмі TDSEE не вдається додати NVR?

Запитання 2 Що робити, якщо програмі TDSEE не вдається додати NVR?

Відповідь 2

Перейдіть до Конфігурація > Мережа > Хмарна служба NVR, щоб переконатися, що функцію хмарної служби ввімкнено.

• Якщо для параметра Статус хмари встановлено значення У мережі, переконайтеся, що мобільний телефон (з встановленим додатком) підключено до Інтернету.

• Якщо Статус хмари Не в мережі, спробуйте такі рішення:

• Перейдіть до розділу Конфігурація > Мережа > Інтернет, щоб переконатися в правильності конфігурації параметрів Інтернету.
  • Переконайтеся, що порт LAN відеореєстратора правильно підключений до рівноправної сторони (комутатора або маршрутизатора).
  • Переконайтеся, що маршрутизатор підключено до Інтернету, а функцію фільтра вимкнено (наприклад, МАС-фільтр і чорний список).

• Переконайтеся, що функцію DHCP-сервера маршрутизатора ввімкнено.

Запитання 3 Що робити, якщо на каналі NVR не відображається зображення?

Відповідь 3 Перейдіть до Конфігурація > Канал > Камера графічного інтерфейсу користувача NVR, знайдіть

Додана камера та перевірте статус камери каналу.

• Якщо стан камери каналу Онлайн, перейдіть до Конфігурація > Канал > Зображення та переконайтеся, що параметри Яскравість і Контраст у Параметрах зображення не дорівнюють 0.

• Якщо стан камери каналу Помилка, наведіть курсор миші на 🔊, щоб перевірити причину проблеми, і спробуйте такі рішення:

• Якщо причиною проблеми є неправильне ім'я користувача або пароль, натисніть і повторно введіть ім'я користувача та пароль для входу.

• Якщо причиною проблеми є Відключено, переконайтеся, що з'єднання між NVR і камерою нормальне, а кабель Ethernet не закріплений.
  • Видалити або скинути камеру та додати її знову.
  • Вимкніть камеру та перезапустіть її.

Запитання 4 Що робити, якщо NVR не може знайти камеру?

Відповідь 4 Якщо NVR підтримує порт PoE, а камеру було підключено до порту PoE NVR, спробуйте такі рішення:

• Підключіть комп'ютер і камеру до однієї мережі і ввімкніть функцію DHCP камери (за допомогою інструмента управління клієнтом, такого як диспетчер пристроїв ONVIF або веб-інтерфейс камери для налаштування).
• Якщо камера є камерою стороннього виробника, переконайтеся, що камера підтримує ONVIF, ONVIF увімкнено, а адміністратор з ім'ям користувача admін додано до списку користувачів.

Якщо камеру було підключено до локальної мережі NVR, спробуйте такі рішення:

• Переконайтеся, що камера працює правильно, камера правильно підключена до комутатора або маршрутизатора, підключеного до NVR, та кабель Ethernet затягнуто.
• Переконайтеся, що IP-адреса камери знаходиться в тому ж сегменті мережі, що IP-адреса мережевого відеореєстратора в локальній мережі (за допомогою інструмента управління клієнтом, такого як диспетчер пристроїв ONVIF або веб-інтерфейс камери для налаштування).
• Якщо камера є камерою стороннього виробника, переконайтеся, що камера підтримує ONVIF, ONVIF увімкнено, а адміністратор з ім'ям користувача admin додано до списку користувачів.

Якщо проблема не зникає, зверніться до технічної підтримки Tenda.

Отримати підтримку та послуги

Для отримання технічних характеристик, посібників користувача та додаткової інформації відвідайте сторінку продукту або сторінку послуг на

www.tendacn.com. Доступні кілька мов.

Модель виробу можна побачити на виробі.

Port. (Amér.Lat.)
