HASZNÁLATI ÚTMUTATÓ N3L8H V2.0 Tenda

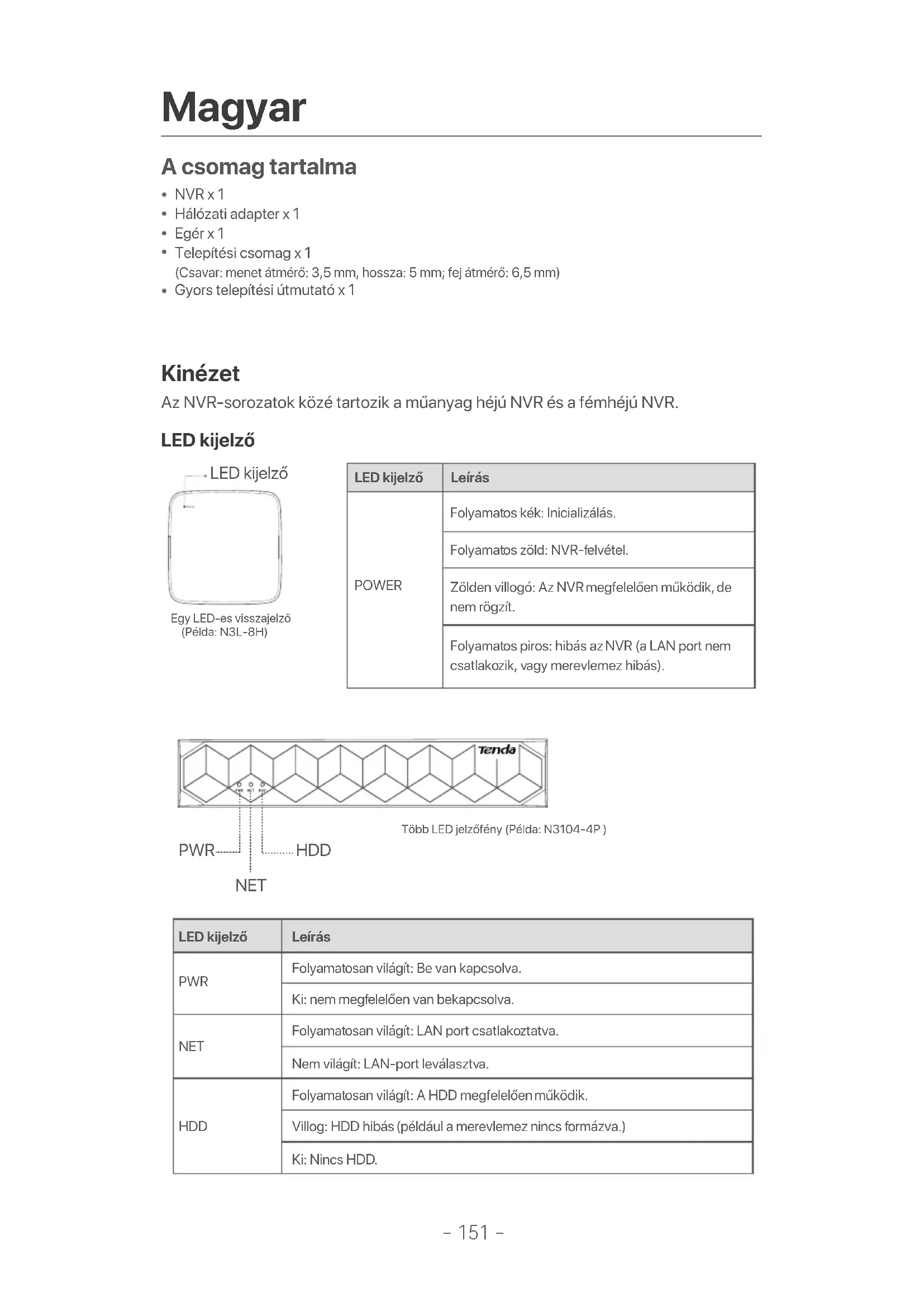

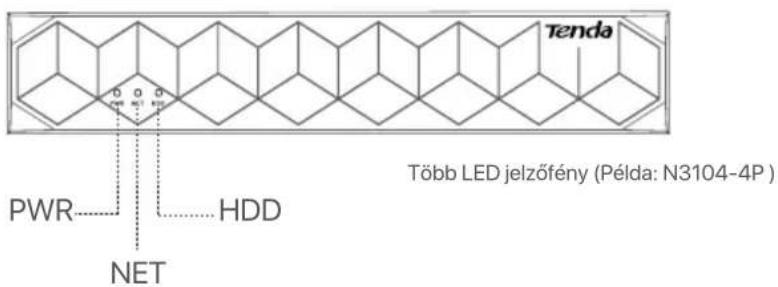

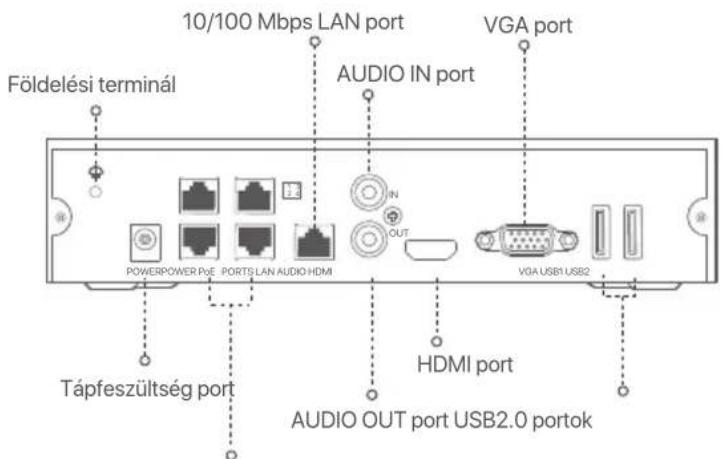

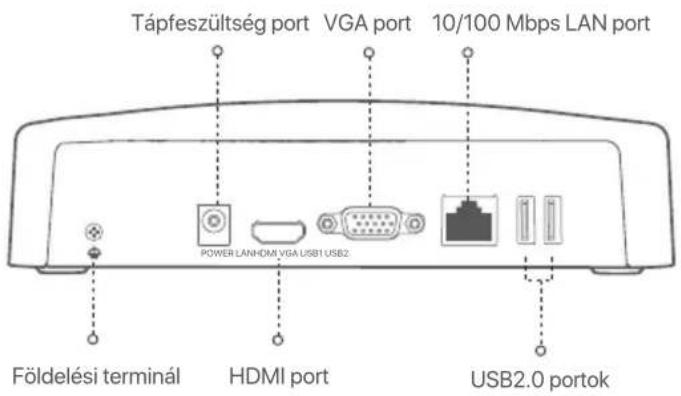

Tápfeszültség port AUDIO OUT port USB2.0 portok HDMI port 10/100 Mbps automatikus egyeztető portok PoE tápellátáshoz és adatátvitelhez. Földelési terminál 10/100 Mbps LAN port AUDIO IN port VGA port POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

Normál NVR (Példa: N3L-8H)- 153 - Földelési terminál.Csatlakoztassa az NVR földelési kivezetését a földeléshez vagy az épület földelési kivezetéséhez egy földelőkábellel, hogy megakadályozza a statikus elektromosság vagy villámlás károsítását az NVR-ben.Tápfeszültség port.Használja a mellékelt hálózati adaptert az NVR bekapcsolásához.Gyors Ethernet port, amely támogatja az IEEE 802.3af/at PoE tápegységet. Kamerák csatlakoztatására szolgál.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Gyors Ethernet LAN port.Olyan eszközökhöz való csatlakozásra szolgál, mint az útválasztó és a kapcsoló.Audio bemeneti port.Hangbemeneti eszközökhöz, például hangszedőkhöz való csatlakoztatásra szolgál.Audio kimeneti port.Audiokimeneti eszközök, például aktív hangszórók csatlakoztatására szolgál.HDMI port.Csatlakoztassa monitorját vagy TV-jét ehhez a porthoz HDMI-kábellel audio- és videokimenethez.VGA port.Csatlakoztassa monitorát ehhez a porthoz VGA-kábellel a videokimenethez.USB 2.0 port.Olyan eszközök csatlakoztatására szolgál, mint az egér és az USB-tárolóeszköz. LeírásPort Tippek - Javasolt Ethernet kábel: CAT 5 vagy jobb. - Tápellátás távolsága:

• Normál mód (alapértelmezett): 100 m-ig

• Nagy hatótávolságú üzemmód: Akár 250 m TippekA HDD telepítésekor vagy cseréjekor kapcsolja ki az NVR áramellátását, különben előfordulhat, hogy a HDD nem észlelődik, vagy akár károsodhat is. I HDD telepítése Az NVR-ek megjelenése modellenként eltérő lehet. Az alábbi információk csak tájékoztató jellegűek. Kérjük, telepítse a ténylegesen vásárolt modellnek megfelelő HDD-t. Ebben a termékben nincs HDD. Javasoljuk, hogy a felügyelethez dedikált HDD-t használja. Szükség lehet egy csavarhúzóra. Kérjük, készítse elő önállóan.

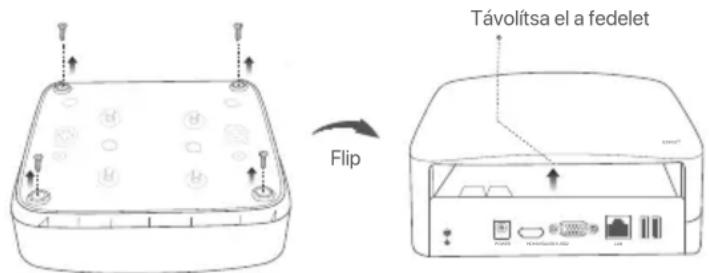

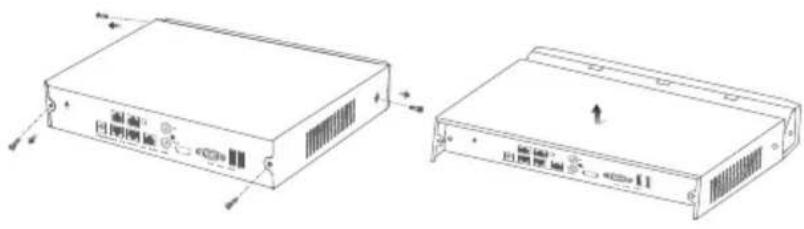

Csavarja ki az alján található csavarokat, majd távolítsa el az NVR fedelét. A csavarokat tartsa meg későbbi használatra. Távolítsa el a fedelet Flip POWERPOWER LAN

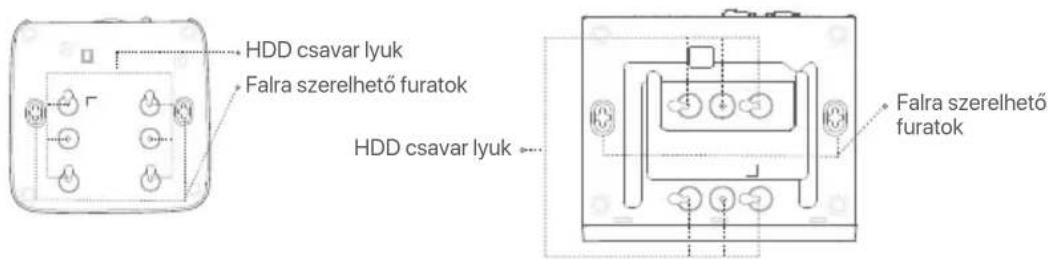

Vegyen ki 2 csavart az NVR telepítőcsomagjából, és csavarja be a SATA csatlakozóhoz legközelebb eső két csavar-furatba. Tartson körülbelül 2 mm távolságot a csavarfej és a HDD között a későbbi telepítéshez.

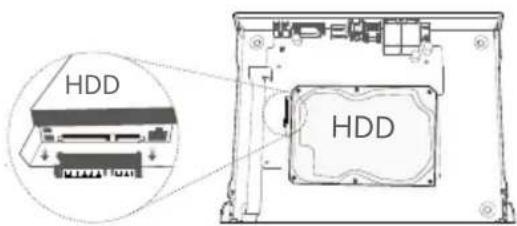

Illessze a HDD-nek a SATA-csatlakozóját az NVR alaplapjának SATA -csatlakozójához, majd helyezze be a merevlemezt a nyílásba, amíg az szorosan rögzül.

Vegye ki a megmaradt csavarokat az NVR telepítőcsomagjából, és csavarja be őket a HDD csavar-furataiba a merevlemez rögzítéséhez.

A fedél rögzítése a korábban eltávolított csavarokkal. SATA connector HDD HDD HDD HDD HDD Műanyag héjú NVR (Példa: N3L-8H) Fémhéjú NVR (Példa: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

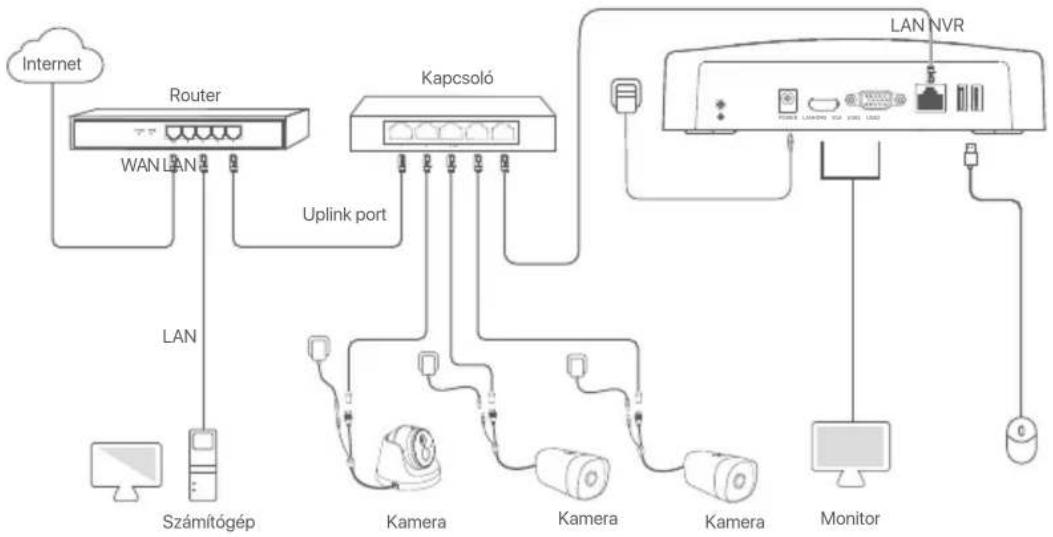

Műanyag héjú NVR (Példa: N3L-8H) Műanyag héjú NVR (Példa: N3L-8H) Fémhéjú NVR (Példa: N3104-4P) Fémhéjú NVR (Példa: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 155 - II Készülék csatlakoztatása Szokásos NVR topológia (Példa: N3L-8H) Kamera Kamera Kamera Számítógép

PoE kamera PoE kamera PoE kamera Számítógép Router LAN LAN PoE NVR WAN LAN Internet Monitor PoE- 156 - III Alapkonfiguráció Gyors beállítás

Miután csatlakoztatta az egeret és a monitort az NVR-hez, elvégezheti a gyors beállítást. Az NVR webes felhasználói felülete a különböző modellek függvényében változhat. A tényleges webes felhasználói felület érvényesül. Az NVR N3L-8H-t vesszük példaként. Állítsa be a Belépési jelszót, adja meg az E-mail-cím, és kattintson az Aktiválás. Miután csatlakoztatta az egeret és a monitort az NVR-hoz, végezze el a következő beállításokat az NVR webes felhasználói felületén (lépjen ki a teljes képernyős felületről): Kattintson a(z) gombra a jobb felső sarokban, kattintson a Leállítás lehetőségre, majd kattintson az OK gombra. Amikor A készülék le van állítva. Kérjük, kapcsolja ki az áramot üzenet jelenik meg a képernyőn, akkor húzza ki az NVR hálózati adapterét. Üzembe helyezés Helyi kezelés Az NVR elindításához csatlakoztassa a mellékelt hálózati adaptert az NVR táp-portjához, és csatlakoztassa a hálózati adaptert a hálózati aljzathoz. Az NVR bekapcsolásához használja a mellékelt hálózati adaptert. Ha rendellenes tápegységet használ, az NVR nem fog megfelelően működni, vagy akár károsodhat is. Leállitás MegjegyzésTippek Kényszerített leállításhoz ne szakítsa meg közvetlenül az NVR áramellátását; ellenkező esetben a HDD megsérülhet, a videók elveszhetnek, vagy akár az NVR is károsodhat. Eszköz aktiválása 8-32 karakterAdja meg újra a bejelentkezési jelszótCsak a jelszó visszaállításáhozFelhasználónévJelszóJelszó megerősítéseE-mail-címAktiválás admin LeállitásFeloldási minta Hálózat FelhőRajzoljon Feloldási mintátÚjrarajzolásNe használjon Feloldási mintát

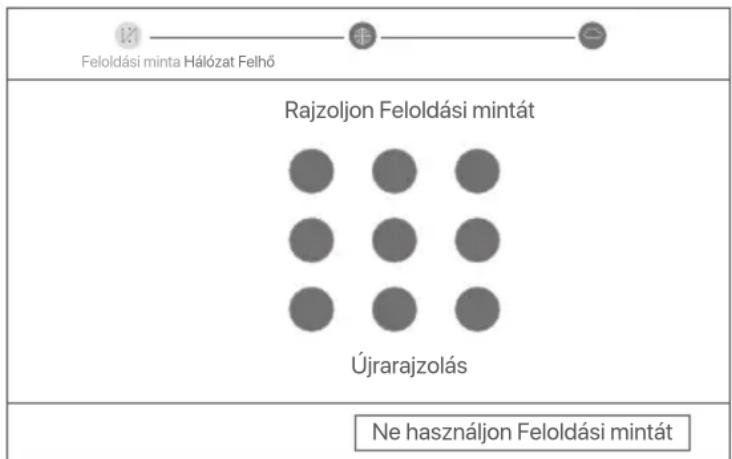

Ha egy mintát szeretne használni a webes felhasználói felület feloldásához, kérjük, rajzoljon egy feloldási mintát. Ellenkező esetben kattintson a Ne használjon Feloldási mintát lehetőségre és ugorjon a ➌. lépésre.- 157 - CsatlakoztatvaKapcsolat állapota LAN kamerák automatikus hozzáadása IP-cim Alhálózati maszk Alapértelmezett átjáró Feloldási minta Hálózat Felhő Előző ,µWFULF[ő DHCP ElőzőKövetkezőFeloldási minta Hálózat Kamera FelhőOnline kamera Sz. Csatorna Csatorna neveIP-cim Modell Állapot Szériaszám Protokoll Port MűveletIP-cim Model Állapot Szériaszám Protokoll PortMűveletHozzáadott kamera 1 192.168.1.101 IC6 Online ONVIF 6688

HozzáadTörlésHasználati útmutató Üres Ha a hozzáadni kívánt kamera az NVR LAN portjához csatlakoztatott switch-hez vagy útválasztóhoz csatlakozik, győződjön meg arról, hogy a kamera és az NVR IP-címe ugyanabban a hálózati szegmensben van. Ha az NVR támogatja a PoE portokat, és a hozzáadni kívánt kamera az NVR PoE portjához csatlakozik, győződjön meg arról, hogy a kamera DHCP funkciója engedélyezve van. Ha a hozzáadni kívánt kamera aktiválva van, és a felhasználónév és jelszó nem egyezik az NVR felhasználónevével és jelszavával, kattintson a(z) lehetőségre, írja be a vonatkozó információkat, majd kattintson a Hozzáad gombra.

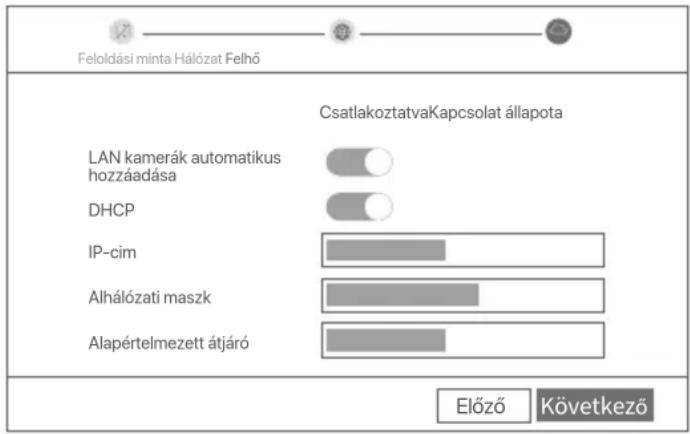

Tippek Győződjön meg arról, hogy a kapcsolat Csatlakoztatva állapotban van, és szükség szerint engedélyezze vagy tiltsa le a LAN kamerák automatikus hozzáadása funkciót. - Ha szeretné automatikusan hozzáadni a kamerákat az NVR LAN oldalán, kattintson a Következő gombra. Ugorjon az ➎. lépésre. - Ha manuálisan szeretne kamerákat hozzáadni az NVR LAN oldalán, akkor tiltsa le a LAN kamerák automatikus hozzáadása funkciót, majd kattintson a Következő gombra. Győződjön meg arról, hogy az NVR LAN-port kapcsolata normális. Győződjön meg arról, hogy az útválasztó DHCP-szerver funkciója, amelyhez az NVR csatlakozik, engedélyezve van.

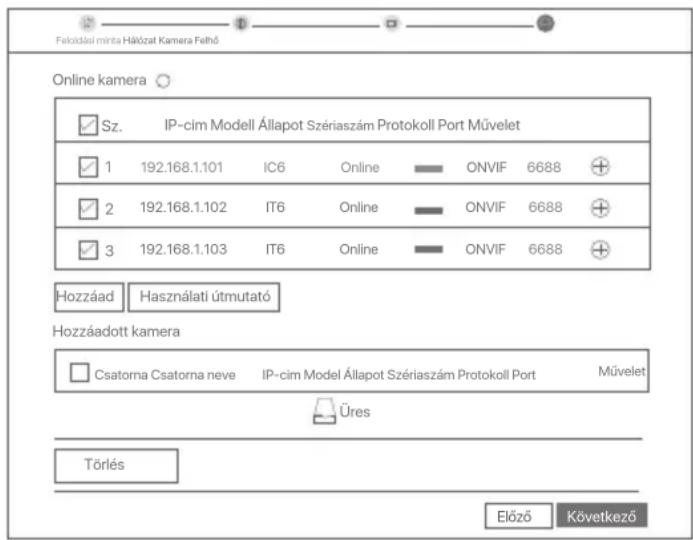

Kamera hozzáadása. Válassza ki azt a kamerát, amelyet hozzá szeretne adni az Online kamera listájához, és kattintson a Hozzáad gombra. Amikor a kamerák megjelennek a Hozzáadott kamera listában, és az állapot Online, kattintson a Következő gombra. Tippek

Ha a kapcsolat állapota Szétkapcsolódva, próbálkozzon a következő megoldásokkal:

Tips Befejezve. Megtekintheti a valós idejű videókat, lejátszhatja a felvételeket és kezelheti a monitorozó eszközöket stb. Győződjön meg arról, hogy a felhő állapota Online és kattintson az OK lehetőségre.

Ha a felhő állapota Offline, kérjük, győződjön meg arról, hogy az útválasztó, amelyhez az NVR csatlakozik, hozzáférhet az internethez, és a szűrő funkció le van tiltva. Az NVR-t a TDSEE alkalmazáson keresztül is kezelheti. A részletekért tekintse meg az Alkalmazáskezelés részt ebben az útmutatóban.Futtassa a TDSEE alkalmazást, és kövesse az utasításokat a felhasználói regisztráció befejezéséhez. Lépjen a Kezdőoldalra, majd koppintson az Eszköz hozzáadása vagy lehetőségre a kezdőoldal jobb felső sarkában.

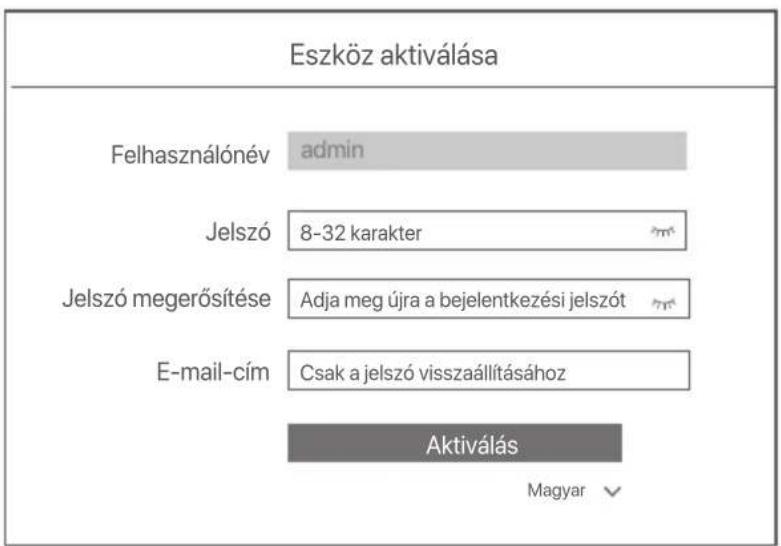

Ha az NVR nincs aktiválva, akkor a webes felhasználói felületen keresztül aktiválhatja. Ha az aktiválás befejeződött, újra be kell jelentkeznie. Aktiválás

Csatlakoztassa a számítógépet az NVR-hez csatlakoztatott kapcsolóhoz vagy útválasztóhoz. A számítógép IP-címét állítsa egy olyan nem használt címre, amely ugyanahhoz a hálózati szegmenshez tartozik, mint az NVR IP-címe, de eltér az NVR IP-címétől. Az NVR alapértelmezett bejelentkezési IP-címe 192.168.1.254. Kérjük, állítsa a számítógép IP-címét

192.168.1.X-re (az X egy 2-253 közti szám legyen, amit nem használnak más eszközök).

Web menedzsment Az NVR-ek eme sorozatai a webes felhasználói felületen kezelhetők. Alkalmazáskezelés Tippek Miután az NVR felhőszolgáltatása engedélyezve van, és a felhő állapota online, hozzáadhatja és kezelheti az NVR-t a TDSEE alkalmazáson keresztül.

Annak érdekében, hogy az NVR bejelentkezési jelszava visszaállítható legyen a TDSEE alkalmazáson keresztül, kérjük, regisztráljon azzal az e-mail-címmel, amellyel az NVR-t aktiválta.

Olvassa be a QR-kódot az NVR alján található címkén, vagy a QR-kódot a Felhő szolgáltatás oldalon, majd kövesse az alkalmazás utasításait. Az NVR hozzáadása után távolról is megtekintheti a valós idejű videókat, lejátszhatja a felvételeket és ellenőrizheti a riasztási üzeneteket a TDSEE alkalmazáson keresztül. 23L²E 7BHZ Töltse le a TDSEE alkalmazást. Miután a mobiltelefon sikeresen csatlakozott az internethez, töltse le és telepítse a TDSEE alkalmazást a mobiltelefonjára a QR-kód beolvasásával vagy a TDSEE keresésével a Google Play vagy az App Store felületén. Győződjön meg arról, hogy az NVR be van kapcsolva és megfelelően működik.- 159 - General Bejelentkezés a webes felhasználói felületre Tippek Az NVR támogatja a HTTPS bejelentkezést. Amikor belép a kezelőoldalára, a böngésző jelezheti, hogy a webcím nem biztonságos, csak hagyja figyelmen kívül, és folytassa. Eszköz aktiválása 8-32 karakterAdja meg újra a bejelentkezési jelszótCsak a jelszó visszaállításához Felhasználónév Jelszó Jelszó megerősítése E-mail-cím Aktiválás admin Magyar

Indítson el egy böngészőt, és írja be az NVR IP-címét 192.168.1.254 a címsorba. Állítsa be a Jelszót, adja meg az E-mail-cím, és kattintson a Aktiválás lehetőségre. Beállítások befejezve. Az NVR webes felhasználói felületére belépve elérheti a valós idejű videó előnézetet, vagy szükség esetén konfigurálhatja az NVR-t. Az NVR DHCP funkciója engedélyezve van. Ha van DHCP-szerver a hálózatban, az NVR IP-címe megváltozhat. Kérjük, tekintse meg a DHCP-szerver által az NVR-hez rendelt tényleges IP-címet. Tekintse meg az ➊–➌. lépést az Aktiválás a működéshez részben.- 160 - Gyakori kérdések

1. kérdés. Mit tehetek, ha az NVR-en nincsenek lejátszható videók?

- Bizonyosodjon meg arról, hogy a HDD megfelelően működik. Navigáljon a Konfiguráció > Tárhely > HDD menüpontra:

• Ha a HDD nem észlelhető, először állítsa le az NVR-t, telepítse újra a HDD-t, majd indítsa el az NVR-t.

• Ha a HDD abnormális, először állítsa le az NVR-t, telepítse újra a HDD-t, majd indítsa el az NVR-t. Ha a probléma továbbra is fennáll, formázza le a HDD-t.

• Ha a formázás sikertelen, először állítsa le az NVR-t, cserélje ki a HDD-t, majd indítsa el az NVR-t. - Bizonyosodjon meg arról, hogy a rögzítési terv megfelelő. Navigáljon a Konfiguráció > Tárhely > Ütemezés menüpontba, és bizonyosodjon meg a következőkről:

• A csatorna rögzítési ütemezése engedélyezett.

• A rögzítési idő és a rögzítési típus megfelelően van beállítva. Ha nem, állítsa be, majd mentse el őket szükség szerint.

2. kérdés. Mit tehetek, ha a TDSEE Alkalmazás sikertelenül adja hozzá az NVR-t?

2. válasz. Navigáljon az NVR Konfiguráció > Hálózat > Felhőszolgáltatás menüpontjába, hogy megbizonyosodjon arról,

hogy a felhőszolgáltatás engedélyezve van. - Ha a Felhőállapot Online, akkor bizonyosodjon meg arról, hogy a mobiltelefon (amire telepítve van az Alkalmazás) csatlakoztatva van az internethez. - Ha a Felhőállapot Offline, próbálja meg az alábbi megoldásokat:

• Navigáljon a Konfiguráció > Hálózat > Internet menüpontba, hogy megbizonyosodjon arról, hogy az internet paramétereinek konfigurációi megfelelők.

• Bizonyosodjon meg arról, hogy az NVR LAN portja megfelelően van csatlakoztatva a társ oldalhoz (kapcsoló vagy router).

• Bizonyosodjon meg arról, hogy a router csatlakoztatva van az internethez, és a szűrő funkció ki van kapcsolva (mint a MAC-szűrő és a feketelista).

• Bizonyosodjon meg arról, hogy a router DHCP-szerver funkciója engedélyezve van.

• Ensure that the DHCP server function of the router is enabled.

3. kérdés. Mit tehetek, ha nincs képi megjelenítés az NVR csatornán?

3. válasz. Navigáljon az NVR felhasználói felületének Konfiguráció > Csatorna > Kamera menüpontjába, keresse meg a

Hozzáadott Kamerát, majd ellenőrizze a csatorna kameraállapotát. - Ha a csatorna kameraállapota Online, akkor navigáljon a Konfiguráció > Csatorna > Kép menüpontba, és bizonyosodjon meg arról, hogy a Kép Paraméterek alatt található Fényerő és Kontraszt mindkét értéke 0. - Ha a csatorna kameraállapota Hiba, akkor vigye az egeret a -re, hogy megnézze a kivételezés indokát, és próbálja meg az alábbi megoldásokat:

• Ha a kivételezés indoka a Helytelen felhasználónév vagy jelszó, kattintson a -re, és írja be újra a belépéshez használt felhasználónevet és jelszót.

• Ha a kivételezés oka a Lecsatlakoztatva, akkor bizonyosodjon meg arról, hogy az NVR és a kamera közti csatlakozás normális, és az Ethernet kábel pedig nem laza.

• Törölje vagy állítsa vissza a kamerát és adja hozzá újra.

• Kapcsolja ki a kamerát és indítsa újra.

4. kérdés. Mit tehetek, ha az NVR nem találja a kamerát?

4. válasz. Ha az NVR támogatja a PoE portot, és a kamera csatlakoztatva van az NVR PoE portjához, próbálja meg az

alábbi megoldásokat: - Csatlakoztassa a számítógépet és a kamerát ugyanarra a hálózatra, és engedélyezze a kamera DHCP funkcióját (klienskezelő eszközön keresztül, mint a konfigurálandó kamera ONVIF-je, Eszközkezelője vagy Webes felhasználói felülete). - Ha a kamera egy harmadik féltől származó kamera, akkor bizonyosodjon meg arról, hogy a kamera támogatja az ONVIF-et, és hogy az ONVIF engedélyezve van, illetve hogy egy adminisztrátor admin felhasználónévvel hozzá van adva a felhasználólistához. Ha a kamera az NVR LAN oldalához van csatlakoztatva, próbálja meg az alábbi megoldásokat: - Bizonyosodjon meg arról, hogy a kamera megfelelően működik, hogy a kamera megfelelően van csatlakoztat va az NVR-hez csatlakoztatott kapcsolóhoz vagy routerhez, illetve hogy az Ethernet kábel szoros. - Bizonyosodjon meg arról, hogy a kamera IP-címe ugyanazon a hálózati szegmensen van, mint a LAN IP-címe (klienskezelő eszközön keresztül, mint a konfigurálandó kamera ONVIF-je, Eszközkezelője vagy Webes felhasználói felülete). - Ha a kamera egy harmadik féltől származó kamera, akkor bizonyosodjon meg arról, hogy a kamera támogatja az ONVIF-et, és hogy az ONVIF engedélyezve van, illetve hogy egy adminisztrátor admin felhasználónévvel hozzá van adva a felhasználólistához. Ha a probléma továbbra is fennáll, kérjük vegye fel a kapcsolatot a Tenda technikai támogatásával.- 161 - Indonesian Isi paket Penampilan NVR x 1Adaptor daya x 1Tikus x 1Paket instalasi x 1 (Sekrup: diameter ulir: 3,5 mm, panjang: 5 mm; diameter kepala: 6,5 mm)Panduan instalasi cepat x 1 Lampu indikator Seri NVR ini termasuk NVR cangkang plastik dan NVR cangkang logam.POWER Lampu indikator Indikator LED tunggal (Contoh: N3L-8H)Beberapa indikator LED (Contoh: N3104-4P ) PWR NET HDD Lampu indikator Keterangan POWER Biru solid: Inisialisasi. Hijau pekat: Perekaman NVR. Berkedip hijau: NVR berfungsi dengan baik tetapi tidak merekam. Merah pekat: NVR rusak (port LAN terputus, atau HDD rusak). Lampu indikator Keterangan PWR NET HDD Padat: Dinyalakan. Mati: Dinyalakan dengan tidak benar. Padat: Port LAN tersambung. Mati: Port LAN terputus. Padat: HDD berfungsi dengan baik. Berkedip: HDD rusak (misalnya, HDD tidak diformat.) Mati: Tidak ada HDD yang terdeteksi.- 162 - Panel bawah lubang sekrup HDD Lubang pemasangan di dinding Lubang pemasangan di dinding lubang sekrup HDD Kiat Lubang pemasangan di dinding: Digunakan untuk memasang perangkat ke dinding.Bahan pemasangan di dinding disiapkan sendiri. Spesifikasi yang direkomendasikan untuk sekrup dan jangkar plastik:Sekrup: diameter ulir: 3 mm, panjang: 14 mm; diameter kepala: 5.2 mmJangkar plastik: diameter dalam: 6,0 mm; panjang: 26,4 mm NVR cangkang plastik (Contoh: N3L-8H) NVR cangkang logam (Contoh: N3104-4P) Panel belakang Pelabuhan daya Terminal pentanahan port HDMI Port LAN 10/100 Mbps porta VGA PoE NVR (Contoh: N3104-4P) Port USB2.0
