РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N3L8H V2.0 Tenda

PoE камера PoE камера PoE камера

ONVIFONVIFОнлайн камераОнлайн камера IT6 IT6

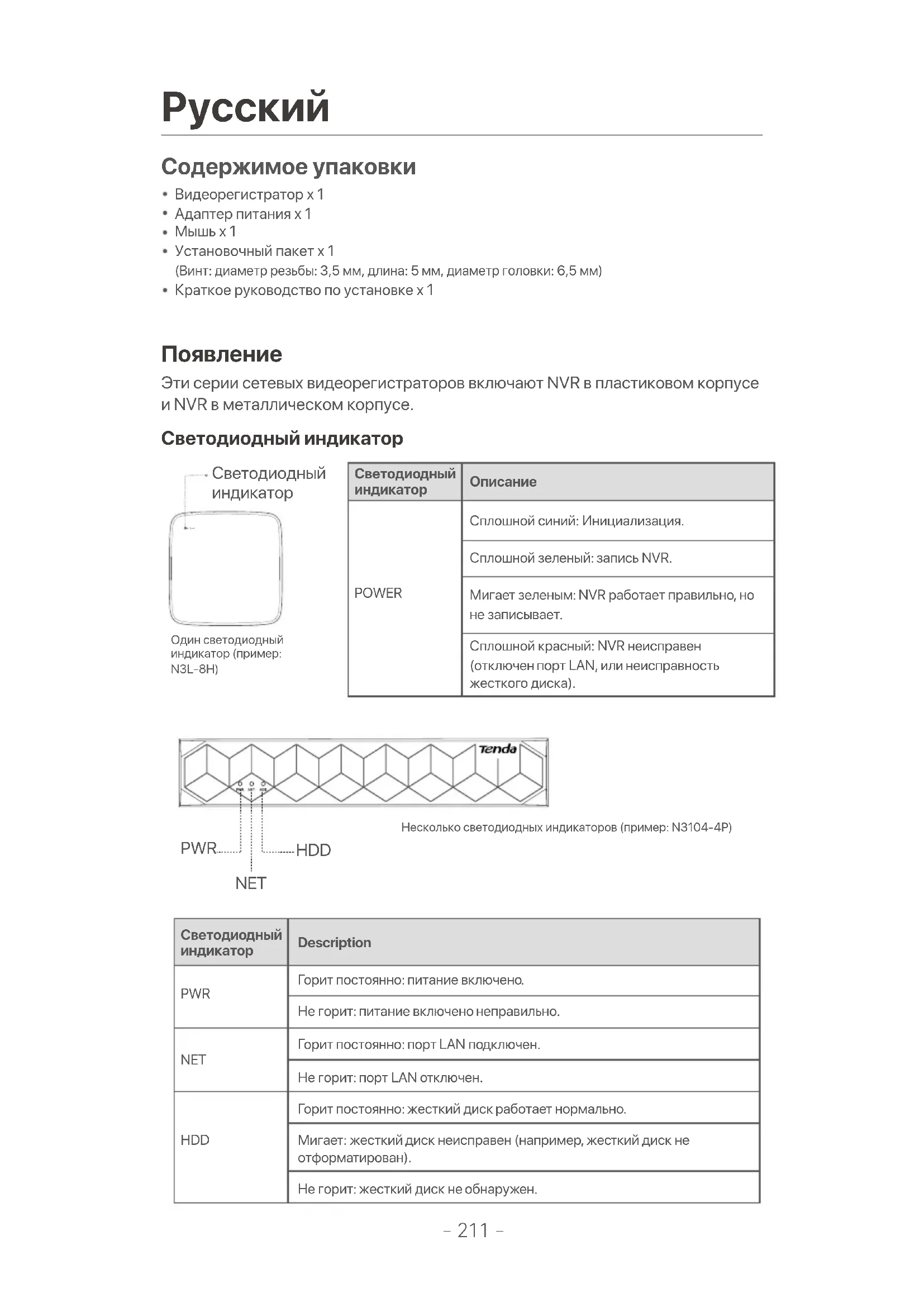

Видеорегистратор ¼ 1Адаптер питания ¼ 1Мышь ¼ 1Установочный пакет ¼ 1 (Винт: диаметр резьбы: 3,5 мм, длина: 5 мм, диаметр головки: 6,5 мм)Краткое руководство по установке x 1 Светодиодный индикатор Эти серии сетевы¼ видеорегистраторов включают NVR в пластиковом корпусе и NVR в металлическом корпусе.POWER Светодиодный

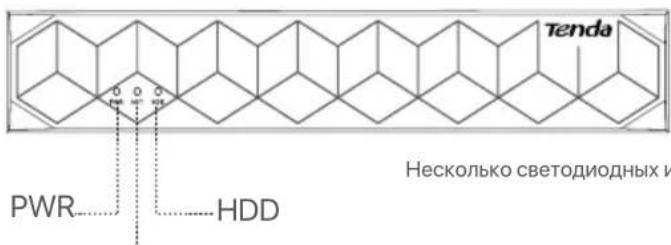

Один светодиодный индикатор (пример: N3L-8H)Несколько светодиодны¼ индикаторов (пример: N3104-4P) PWR NET HDD Светодиодный

POWER Сплошной синий: Инициализация. Сплошной зеленый: запись NVR. Мигает зеленым: NVR работает правильно, но не записывает. Сплошной красный: NVR неисправен (отключен порт LAN, или неисправность жесткого диска). Светодиодный

Description PWR NET HDD Горит постоянно: питание включено. Не горит: питание включено неправильно. Горит постоянно: порт LAN подключен. Не горит: порт LAN отключен. Горит постоянно: жесткий диск работает нормально. Мигает: жесткий диск неисправен (например, жесткий диск не отформатирован). Не горит: жесткий диск не обнаружен.-212- Нижняя панель Отверстия для настенного монтажаОтверстия для настенного монтажаОтверстие для жесткого дискаОтверстие для жесткого дискаСоветыОтверстия для настенного монтажа: используются для крепления устройства к стене.Материалы для настенного монтажа изготавливаются самостоятельно. Рекомендуемые ¼арактеристики пластиковы¼ винтов и анкеров:Винт: диаметр резьбы: 3 мм, длина: 14 мм, диаметр головки: 5.2 ммПластиковый анкер: внутренний диаметр: 6,0 мм; длина: 26,4 мм Пластиковый корпус NVR (пример: N3L-8H) Металлический корпус видеорегистратора (пример: N3104-4P) Задняя панель Порт питания Клемма заземления порт HDMI Порт LAN 10/100 Мбит/с порт VGA PoE NVR (пример: N3104-4P) Порты USB2.0

POWER LANHDMI VGA USB1 USB2

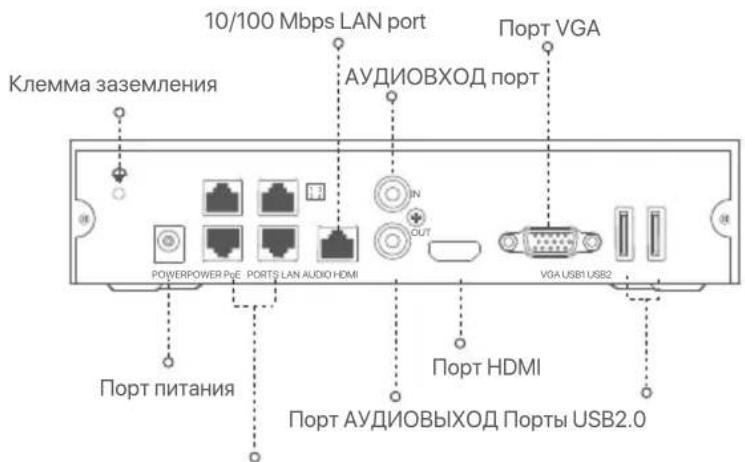

Порт питания Порт АУДИОВЫÞОД Порты USB2.0 Порт HDMI Порты 10/100 Мбит/с с автосогласованием для питания PoE и передачи данны¼. Клемма заземления 10/100 Mbps LAN port АУДИОВÞОД порт Порт VGA POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

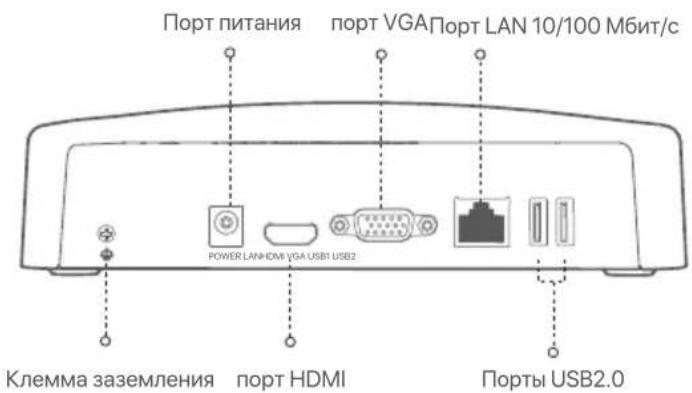

Обычный сетевой видеорегистратор (пример: N3L-8H)- 213 - Клемма заземления.Подключите клемму заземления NVR к земле или клемме заземления здания с помощью заземляющего кабеля, чтобы предотвратить повреждение NVR статическим электричеством или молнией.Порт питания.Используйте прилагаемый адаптер питания для включения NVR.Порт Fast Ethernet, поддерживающий питание IEEE 802.3af/at PoE. Используется для подключения к камерам.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Порт Fast Ethernet LAN.Используется для подключения к таким устройствам, как маршрутизатор и коммутатор.Порт аудиов¼ода.Используется для подключения к устройствам ввода звука, например звукоснимателям.Порт аудиовы¼ода.Используется для подключения к устройствам вывода звука, например активным динамикам.порт HDMI.Подключите монитор или телевизор к этому порту с помощью кабеля HDMI для вывода звука и видео.порт VGA.Подключите монитор к этому порту с помощью кабеля VGA для видеовы¼ода.порт USB 2.0.Используется для подключения к таким устройствам, как мышь и USB-накопитель. ОписаниеПорт

- Рекомендуемый кабель Ethernet: CAT 5 или выше. - Расстояние источника питания:

• Нормальный режим (по умолчанию): до 100 м

• Режим дальнего действия: до 250 м ИнструкцииВо время установки или замены жесткого диска отключайте источник питания сетевого видеорегистратора. В противном случае это может привести к сбою обнаружения и даже повреждению видеорегистратора. I Установка жесткого диска Внешний вид NVRs может различаться в зависимости от модели. Следующая информация предназначена только для справки. Пожалуйста, установите HDD соответствующей модели, которую вы фактически приобрели. В комплект не в¼одит жесткий диск. Рекомендуется использовать специальный жесткий диск для видеонаблюдения. Вам может понадобиться отвертка. Подготовьте самостоятельно.

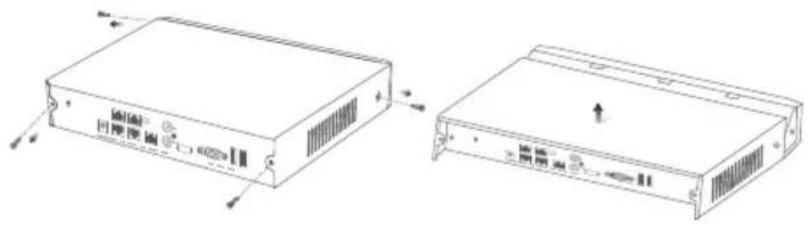

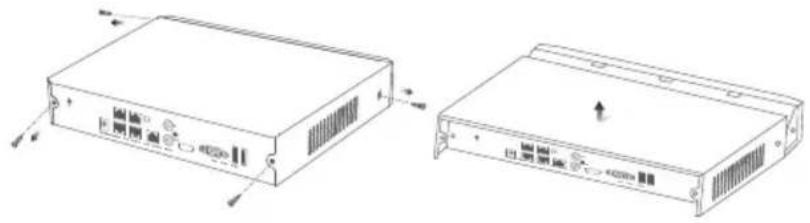

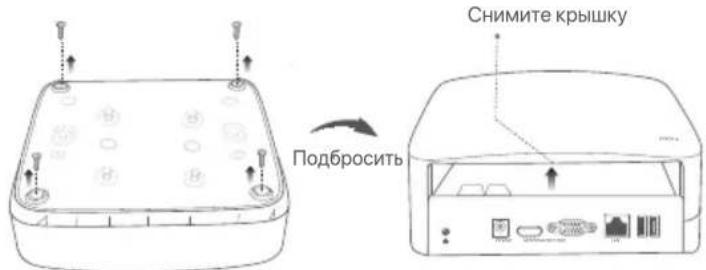

Открутите винты в нижней части сетевого видеорегистратора и снимите крышку. Со¼раните винты для дальнейшего использования. Снимите крышкуПодброситьPOWERPOWER LAN

Пластиковый корпус NVR (пример: N3L-8H)- 214 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

Металлический корпус видеорегистратора (пример: N3104-4P)

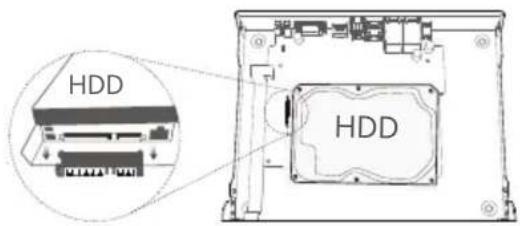

Возьмите 2 винта из установочного комплекта сетевого видеорегистратора и вкрутите и¼ в два ближайши¼ к коннектору SATA винтовы¼ отверстия. Оставьте между головкой винта и сетевым видеорегистратором расстояние около 2 мм для последующей установки.

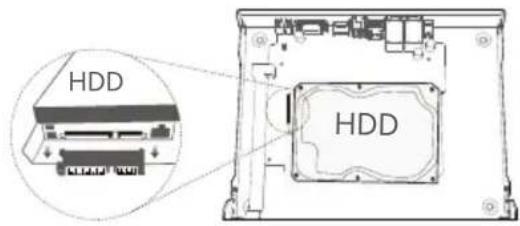

Совместите коннектор SATA сетевого видеорегистратора с разъемом SATA материнской платы видеорегистратора, вставьте в разъем и надежно закрепите жесткий диск.

Возьмите оставшиеся винты из установочного комплекта сетевого видеорегистратора и вкрутите и¼ в винтовые отверстия жесткого диска, чтобы закрепить его.

Закрепите крышку с помощью сняты¼ винтов. SATA connector HDD HDD HDD HDD HDD Пластиковый корпус NVR (пример: N3L-8H) Металлический корпус видеорегистратора (пример: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

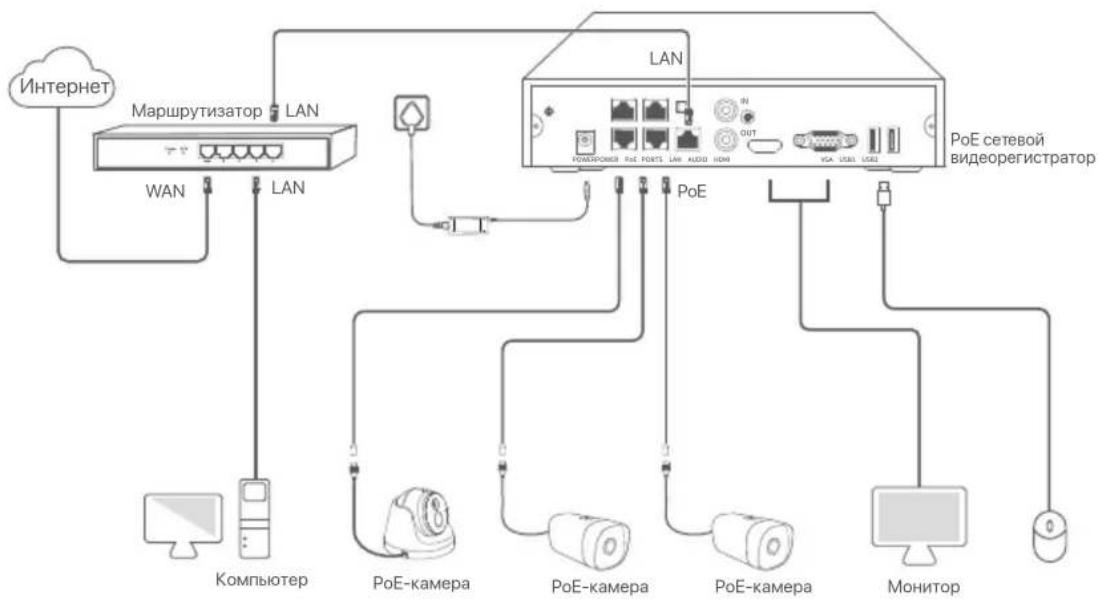

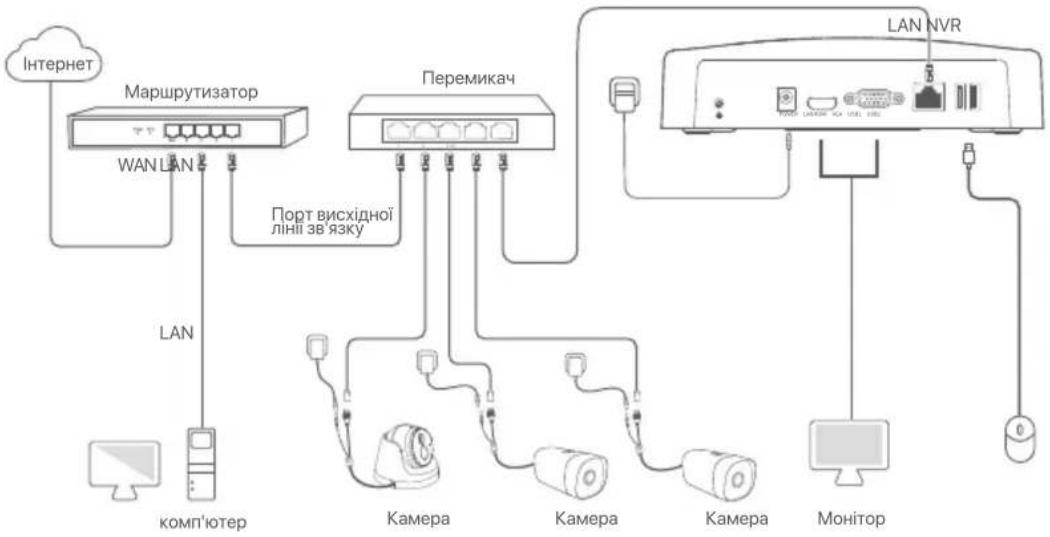

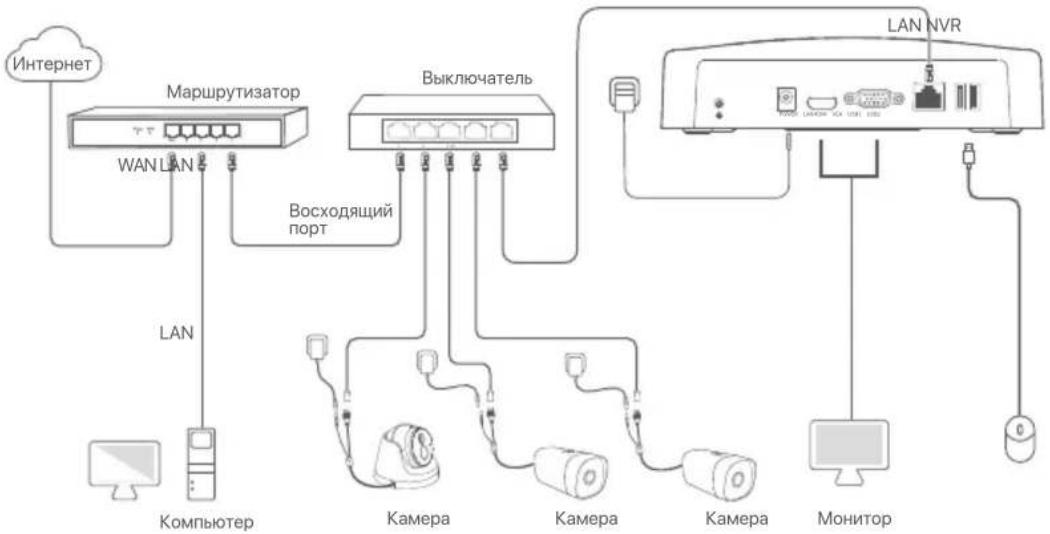

Пластиковый корпус NVR (пример: N3L-8H) Пластиковый корпус NVR (пример: N3L-8H) Металлический корпус видеорегистратора (пример: N3104-4P) Металлический корпус видеорегистратора (пример: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 215 - II Подключение устройства Обычная топология NVR (пример: N3L-8H)

Маршрутизатор WAN LAN LAN

Маршрутизатор LAN LAN PoE сетевой видеорегистратор WAN LAN

PoE- 216 - III Базовая конфигурация Быстрый запуск

Быстрый запуск будет доступен после подключения мышки и монитора к сетевому видеорегистратору. Пользовательский веб-интерфейс видеорегистратора может отличаться в зависимости от модели. Ориентируйтесь на фактический пользовательский веб-интерфейс. В качестве примера здесь приведена модель видеорегистратора N3L-8H. Установите Пароль учетной записи для в¼ода, введите ваш Адрес эл. почты и нажмите Активировать. После подключения к видеорегистратору мышки и монитора настройте пользовательский видео-интерфейс (необ¼одимо выйти из полноэкранного режима): Нажмите ( ) в правом вер¼нем углу, затем нажмите Выключить( ) и OK. Когда на экране появится напоминание Устройство выключено. Отключите питание, отключите адаптер питания сетевого видеорегистратора от питания.

Управление на устройстве Подключите адаптер питания прилагаемый к порту питания сетевого видеорегистратора и вставьте адаптер питания в розетку для запуска сетевого видеорегистратора. Для включения видеорегистратора используйте адаптер питания из комплекта поставки. Неисправность источника питания может привести к сбою в работе видеорегистратора и даже его повреждению. ПримечаниeИнструкцииНе отключайте от сети адаптер питания, чтобы ускорить выключение видеорегистратора. Это может привести к повреждению жесткого диска, потери видео и даже поломке видеорегистратора. Активация устройства 8–32 символаВведите пароль в¼ода повторноТолько для сброса пароляИмя пользователяПарольПодтвердите парольАдрес эл. почтыActivate admin ВыключитьГрафический ключ Сеть ОблакоНарисуйте графический ключНарисовать повторноНе использовать графический ключ

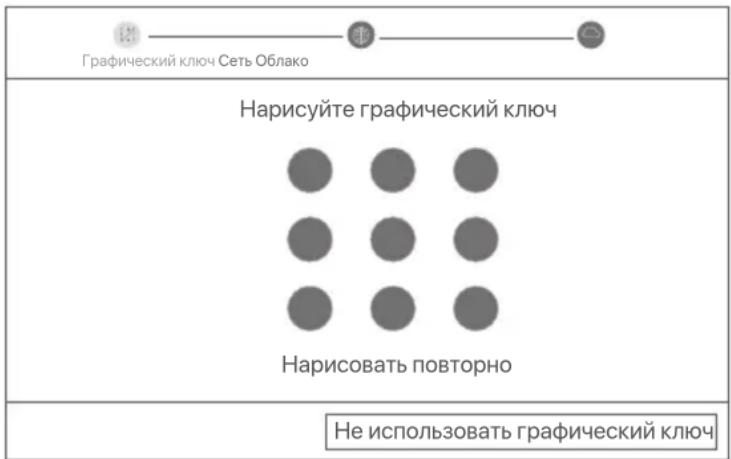

Нарисуйте графический ключ для разблокировки пользовательского веб-интерфейса с его помощью. В противном случае нажмите Не использовать графический ключ и перейдите к шагу ➌.-217 - ПодключеноСтатус подключения Добавить камеры LAN автоматически IP-Aдрес Маска подсети Шлюз по умолчанию Графический ключ Сеть Облако

İŌŗőő DHCP НазадДалееГрафический ключ Сеть Камера ОблакоКамера онлайн No. Канал Имя каналаIP-Aдрес Модель Статус Серийный ç Протокол ПортПорядок действияIP-Aдрес МодельСтатус Серийный ç Протокол ПортПорядок действияДобавленная камера1 192.168.1.101 IC6 Online ONVIF 6688

ДобавитьУдалитьВвести вручнуюПусто Если камера, которую вы ¼отите добавить, была подключена к коммутатору или маршрутизатору, который подключен к порту LAN сетевого видеорегистратора, убедитесь, что IP-адрес камеры и сетевого видеорегистратора на¼одится в одном сегменте сети. Если сетевой видеорегистратор поддерживает порты PoE, а камера, которую вы ¼отите добавить, была подключена к порту PoE сетевого видеорегистратора, убедитесь, что функция DHCP камеры включена. Если камера, которую необ¼одимо добавить, активирована, а имя пользователя и пароль отличаются от указанны¼ для видеорегистратора, нажмите ( ) , введите соответствующие данные и нажмите Добавить.

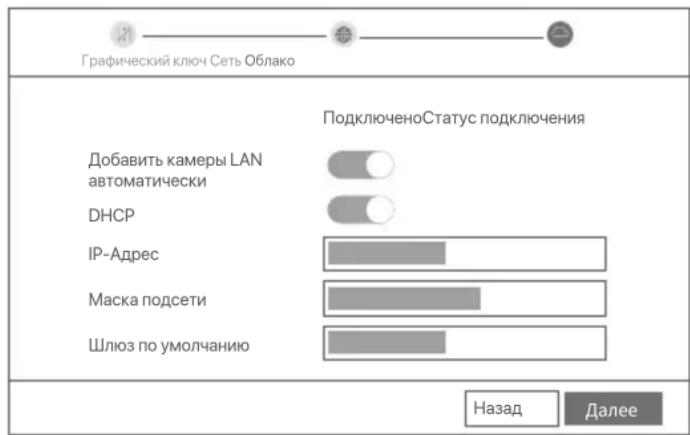

Убедитесь, что для статуса подключения установлено значение Подключено, и включите или отключите функцию Добавить камеры LAN автоматически согласно требованиям. - Чтобы автоматически добавить камеры на стороне LAN видеорегистратора, нажмите Далее. Перейдите к шагу ➎. - Чтобы вручную добавить камеры на стороне LAN видеорегистратора, выключите функцию Добавить камеры LAN автоматически и нажмите Далее. Убедитесь, что подключение LAN-порта сетевого видеорегистратора установлено корректно. Убедитесь, что включена функция DHCP-сервера маршрутизатора, к которому подключен сетевой видеорегистратор.

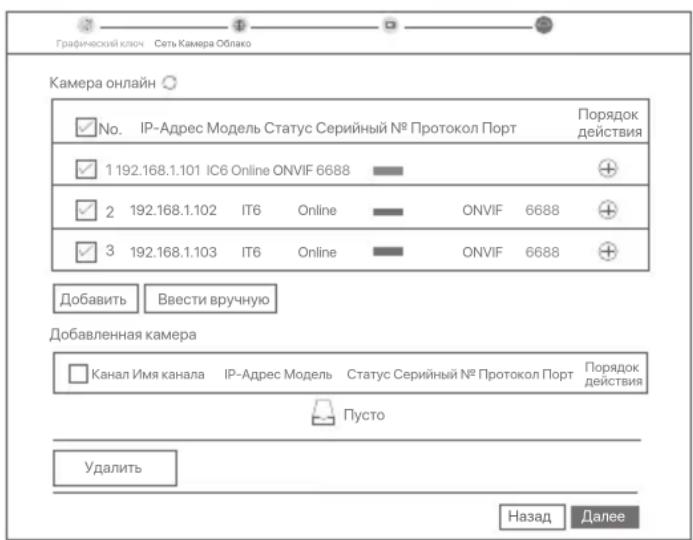

Добавьте камеру. Выберите камеру, которую необ¼одимо добавить в список Камера онлайн, и нажмите Добавить. Когда камера появится в списке Добавленная камера со статусом Онлайн, нажмите Далее.

Если для статуса подключения установлено значение Отключен, попробуйте следующие решения:

Вы можете просматривать видео в реальном времени, воспроизводить записи, управлять устройствами мониторинга и др. Убедитесь, что для статуса облака установлено значение Онлайн и нажмите OK.

Если для статуса облака установлено значение Отключено, убедитесь, что маршрутизатор, к которому подключен сетевой видеорегистратор, имеет доступ в Интернет и что отключена функция фильтра. Сетевым видеорегистратором также можно управлять в приложении TDSEE. Для получения подробной информации см. раздел руководства Управление приложением.Откройте приложение TDSEE и выполните регистрацию пользователя согласно инструкциям. Войдите на страницу Главная, затем нажмите Добавить устройство или ( ) в правом вер¼нем углу страницы.

Если видеорегистратор не активирован, его можно активировать через пользовательский веб-интерфейс. После завершения активации Вам необ¼одимо снова войти в систему.

Подключите компьютер к коммутатору или маршрутизатору, подключенному к видеорегистратору. Установите неиспользованный IP-адрес компьютера, сегмент сети которого совпадает с указанным для IP-адреса видеорегистратора, но отличается от него. IP-адрес в¼ода видеорегистратора по умолчанию – 192.168.1.254. Настройте 192.168.1.X в качестве IP-адреса компьютера (X означает от 2 до 253 и не используется другими устройствами). Веб-управление Видеорегистратарами этой серии можно управлять в пользовательском веб-интерфейсе. Управление приложением Вы можете добавить сетевой видеорегистратор и управлять им в приложении TDSEE, когда облачный сервис видеорегистратора будет включен, а для статуса облака установлено значение Онлайн.

При регистрации используйте адрес эл. почты для удобства сброса пароля учетной записи в приложении TDSEE после активации сетевого видеорегистратора.

Отсканируйте QR-код на этикетке на нижней стороне сетевого видеорегистратора или QR-код на странице Облачный сервис, а затем следуйте инструкциям в приложении. После добавления сетевого видеорегистратора вы сможете удаленно просматривать видео в реальном времени, воспроизводить записи и проверять сообщения сигнализации в приложении TDSEE. 23ŖŚŐ ĴŗŔ Загрузите приложение TDSEE. После подключения мобильного телефона к Интернету загрузите и установите приложение TDSEE на мобильном телефоне, отсканировав QR-код или путем поиска TDSEE в Google Play либо App Store. Убедитесь, что сетевой видеорегистратор включен и работает корректно.- 219 - General ВÈод в пользовательский веб-интерфейс СоветыNVR поддерживает в¼од по протоколу HTTPS. Когда вы за¼одите на его страницу управления, браузер может сообщить, что веб-адрес не является безопасным, просто игнорируйте его и продолжайте. Активация устройства 8–32 символаВведите пароль в¼ода повторноТолько для сброса пароляИмя пользователяПарольПодтвердите парольАдрес эл. почты Активировать admin

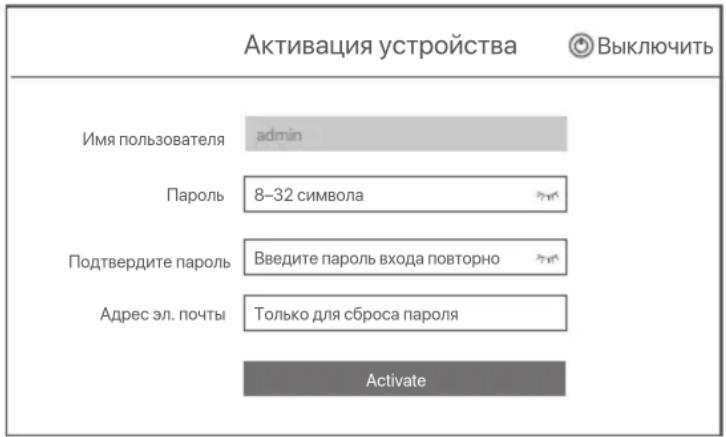

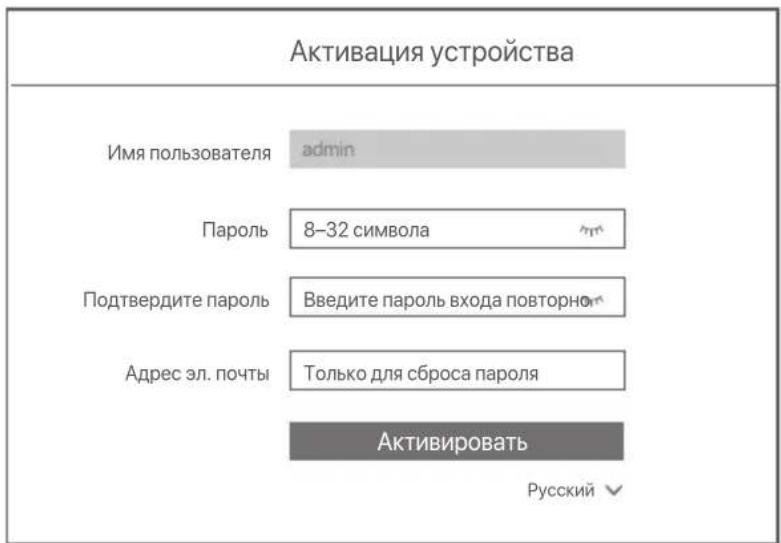

Откройте браузер и введите в адресной строке IP-адрес 192.168.1.254 видеорегистратора. Установите Пароль, введите ваш Адрес эл. почты и нажмите Активировать. Настройка завершена. Вы можете войти в пользовательский веб-интерфейс видеорегистратора для предпросмотра видео в реальном времени или настройки видеорегистратора согласно требованиям. Функция DHCP сетевого видеорегистратора включена. Если в сети есть DHCP-сервер, IP-адрес сетевого видеорегистратора может быть изменен. См. фактический IP-адрес, назначенный NVR DHCP-сервером. См. шаги с ➊ по ➌ в разделе Активация для работы.- 220 - Часто задаваемые вопросы Q1. Что делать, если на видеорегистраторе нет воспроизведения видео? A1. - Убедитесь, что жесткий диск работает правильно. Перейдите в Конфигурация > Ìранилище > Жесткий диск:

• Если жесткий диск не обнаружен, сначала выключите сетевой видеорегистратор, переустановите жесткий диск и запустите сетевой видеорегистратор.

• Если жесткий диск неисправен, сначала выключите сетевой видеорегистратор, переустановите жесткий диск и запустите сетевой видеорегистратор. Если проблема не устранена, отформатируйте жесткий диск.

• Если форматирование не удалось, сначала выключите сетевой видеорегистратор, замените жесткий диск и запустите сетевой видеорегистратор. - Убедитесь, что план записи правильный. Перейдите к Конфигурация > Ìранилище > Расписание и убедитесь, что:

• Расписание записи канала включено.

• Время записи и тип записи установлены правильно. Если нет, установите и со¼раните и¼ по мере необ¼одимости. Q2. Что делать, если приложение TDSEE не может добавить сетевой видеорегистратор? A2. Перейдите к Конфигурация > Сеть > Облачная служба NVR, чтобы убедиться, что функция облачной службы включена. - Если облачный статус «В сети», убедитесь, что мобильный телефон (с установленным приложением) подключен к Интернету. - Если статус облака отключен, попробуйте следующие решения:

• Перейдите к Конфигурация > Сеть > Интернет, чтобы убедиться в правильности конфигурации параметров Интернета.

• Убедитесь, что порт LAN сетевого видеорегистратора правильно подключен к равноправной стороне (коммутатору или маршрутизатору).

• Убедитесь, что маршрутизатор подключен к Интернету и функция фильтрации отключена (например, фильтр MAC-адресов и черный список).

• Убедитесь, что функция DHCP-сервера маршрутизатора включена. Q3. Что делать, если на канале NVR нет изображения? A3. Перейдите в «Конфигурация» > «Канал» > «Камера» в графическом интерфейсе NVR, найдите «Добавленная камера» и проверьте состояние камеры канала. - Если статус камеры канала «Онлайн», перейдите к «Конфигурация» > «Канал» > «Изображение» и убедитесь, что яркость и контрастность в Параметры изображения не равны 0. - Если состояние камеры канала — Ошибка, наведите указатель мыши на , чтобы проверить причину исключения, и попробуйте следующие решения:

• Если причиной исключения является Неверное имя пользователя или пароль, щелкните и повторно введите имя пользователя и пароль для в¼ода в систему.

• Если причиной исключения является Отключено, убедитесь, что соединение между сетевым видеорегистратором и камерой нормальное, а кабель Ethernet не ослаблен.

• Удалите или перезагрузите камеру и снова добавьте ее.

• Выключите камеру и перезапустите ее. Q4. Что делать, если NVR не может найти камеру? A4: Если сетевой видеорегистратор поддерживает порт PoE, а камера была подключена к порту PoE сетевого видеорегистратора, попробуйте следующие решения: - Подключите компьютер и камеру к одной и той же сети и включите функцию DHCP камеры (с помощью инструмента управления клиентом, такого как диспетчер устройств ONVIF или веб-интерфейс камеры для настройки). - Если камера стороннего производителя, Убедитесь, что камера поддерживает ONVIF, ONVIF включен, а в список пользователей добавлен администратор с именем пользователя admin. Если камера была подключена к локальной сети сетевого видеорегистратора, попробуйте следующие

PoE камера PoE камера PoE камера

Маршрутизатор LAN LAN PoE NVR WAN LAN
