MANUAL DE UTILIZADOR VC 20MX HILTI

pt Manual de instruções original 87

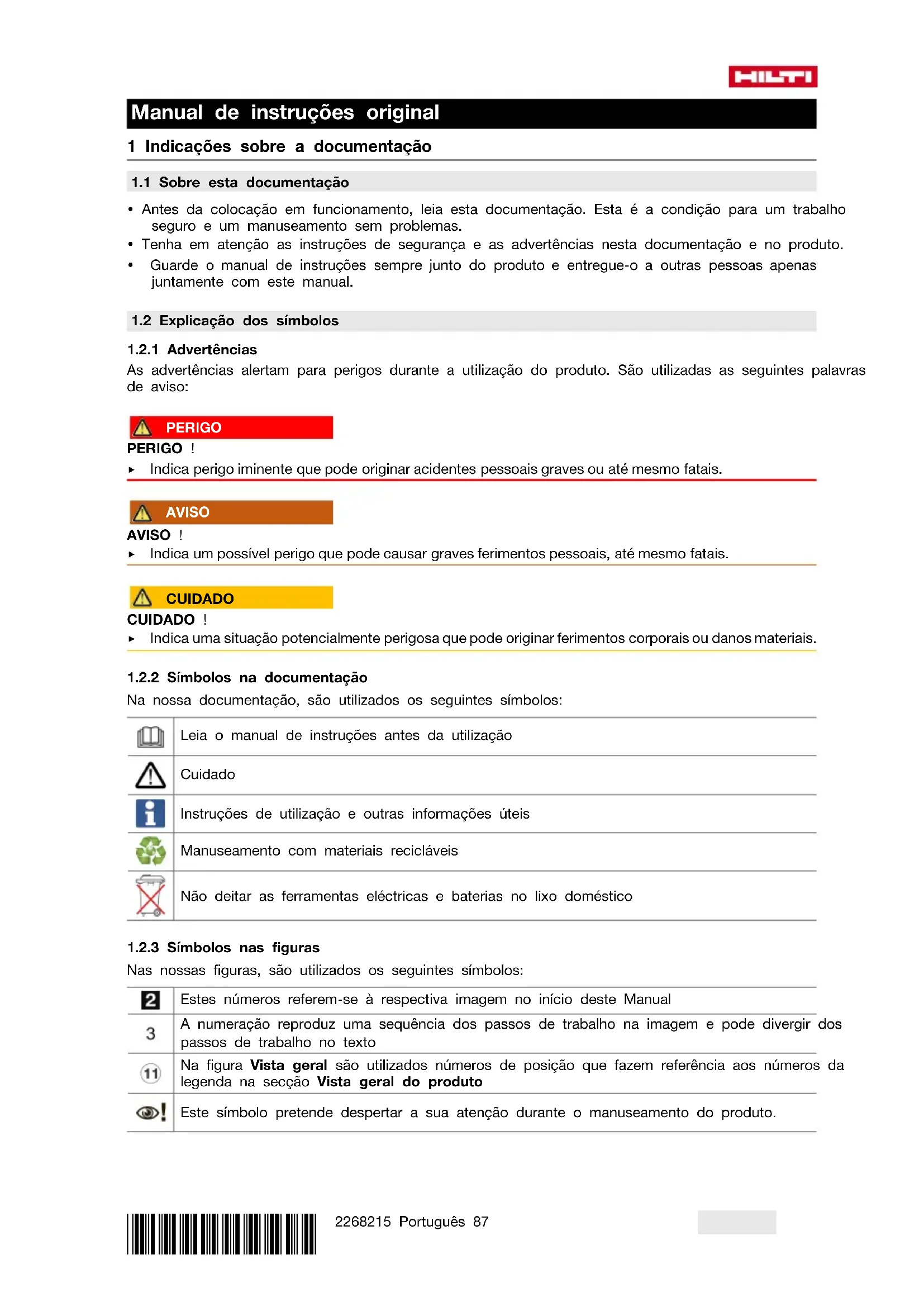

Manual de instruções original

1 Indicações sobre a documentação

1.1 Sobre esta documentação

• Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
• Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:

PERIGO

PERIGO !

- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO !

- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO !

Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos na documentação

Na nossa documentação, são utilizados os seguintes símbolos:

Leia o manual de instruções antes da utilização

Cuidado

Instruções de utilização e outras informações úteis

Manuseamento com materiais recicláveis

Não deitar as ferramentas eléctricas e baterias no lixo doméstico

1.2.3 Símbolos nas figuras

Nas nossas figuras, são utilizados os seguintes símbolos:

2	Estes números referem-se à respectiva imagem no início deste Manual
3	A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto
11	Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto
	Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

No produto, podem usar-se os seguintes símbolos:

O aparelho suporta a tecnologia NFC que é compatível com plataformas iOS e Android.

Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor.

1.3.2 Sinais de proibição

No produto são utilizados os seguintes sinais de proibição:

É proibido o transporte por grua

1.4 Autocolantes especiais no produto

AVISO: Este aspirador contém pós perigosos para a saúde. O esvaziamento e manutenção, inclusive eliminação do saco colector do pó, só podem ser efectuados por pessoal qualificado e que esteja a usar um equipamento de protecção pessoal adequado. Opere o aspirador apenas se o sistema de filtragem estiver completo e a funcionar em perfeitas condições.

Um dos seguintes autocolantes de aviso encontra-se no aspirador:

VC 20L-X

VC 40L-X

Autocolante de aviso nos aspiradores L:

L L

Preste atenção para que o autocolante de aviso esteja bem visível.

VC 20M-X

VC 40M-X

Autocolante de aviso nos aspiradores L:

M M

Preste atenção para que o autocolante de aviso esteja bem visível.

1.5 Dados informativos sobre o produto

Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Este pessoal deverá estar informado, em particular, sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Aspirador a húmido e a seco VC 20M-X	VC 20L-XVC 40M-XVC 40L-X
Geração 01
N.o de série

1.6 Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto aqui descrito está em conformidade com as directivas e normas em vigor. Na parte final desta documentação encontra uma reprodução da declaração de conformidade.

As documentações técnicas estão aqui guardadas:

Além das indicações de segurança mencionadas em cada capítulo deste manual de instruções, deve observar sempre os pontos a seguir indicados.

Leia todas as indicações! A inobservância das seguintes indicações pode resultar em choque eléctrico, incêndio e/ou ferimentos pessoais.
Em caso de utilização do aparelho em conjunto com uma ferramenta eléctrica, leia previamente o manual de instruções da ferramenta eléctrica e tenha todas as indicações em atenção.
- Não é permitida a modificação ou manipulação do aparelho.
Utilize o aparelho correcto. Não utilize o aparelho para fins para os quais não foi concebido, e apenas se estiver completamente operacional.
- Antes da realização de trabalhos com o aparelho, informe-se sobre o seu manuseamento, os perigos eventualmente decorrentes do material e a eliminação do material aspirado.
- Considere as influências ambientais. Não utilize o aparelho onde exista risco de incêndio ou de explosão.
O aparelho só pode ser utilizado por pessoas que estão familiarizados com o mesmo, instruídas quanto à utilização segura do mesmo e perceberem os perigos daí resultantes. O aparelho não foi concebido para ser utilizado por crianças. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
- Guarde os aparelhos não utilizados num local seguro. Aparelhos que não estejam a ser utilizados, devem ser guardados num local seco, alto ou fechado, fora do alcance das crianças.

2.2 Segurança física

Esteja atento ao que está a fazer e tenha prudência ao trabalhar com o produto. Não utilize o aspirador se estiver cansado ou sob influência de drogas, álcool ou medicamentos. Um momento de falta de atenção na utilização do aparelho pode originar ferimentos graves.
O utilizador e restantes pessoas que se encontrem na proximidade do aparelho devem usar óculos de protecção, capacete de segurança, protecção auricular, luvas de protecção e máscara de protecção respiratória durante a utilização e manutenção do aparelho.
- Certifique-se de que o aspirador não se pode deslocar ou cair.
- Accione os travões das rodas para um posicionamento seguro do aspirador. Com os travões das rodas desbloqueados, o aspirador pode entrar em movimentos descontrolados.
- Respeite as directivas para a prevenção de acidentes que vigoram no país de utilização.
Se poderem ser montados sistemas de aspiração e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de aspiração de pó pode reduzir os perigos relacionados com a exposição ao mesmo.

2.3 Utilização e manutenção do aparelho

• Nunca deixe a ferramenta abandonada (sem qualquer supervisão).
• Não desactive a limpeza do filtro durante a aspiração de pós nocivos, nomeadamente, na utilização com ferramentas eléctricas geradoras de pó.
  ▶ Proteja o aparelho contra congelação.
  Limpe o dispositivo de regulação do nível da água periodicamente com uma escova segundo as instruções e examine-o quanto a indícios de danos.
  Ao colocar a cabeça de aspiração, certifique-se de que não se magoa e não danifica o cabo de rede. Existe risco de ferimentos e danos.
• Verifique a ferramenta e os acessórios quanto a eventuais danos. Todos os dispositivos de segurança ou quaisquer elementos ligeiramente danificados deverão ser verificados quanto ao seu correcto funcionamento antes da utilização. Certifique-se de que todas as peças móveis estão perfeitamente operacionais, sem encravar e sem avarias. Todas as peças devem estar correctamente encaixadas e preencher todos os requisitos de segurança.
  A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobresselentes originais. Isto assegurará que a segurança da ferramenta se mantenha.
• Quando não estiver a utilizar o aparelho (durante os intervalos de trabalho), antes da conservação e manutenção e antes de substituir acessórios ou o filtro, retire a ficha de rede da tomada. Esta medida preventiva evita o accionamento acidental do aparelho.
• Nunca transporte o aparelho puxando pelo cabo de rede. Não passe com o aspirador por cima do cabo de rede.
• Não transporte o aparelho por meio de grua.

VC 20M-X

VC 40M-X

Adicionalmente nos aspiradores M

- Antes do transporte ou de um período de interrupção de utilização do aparelho, feche o bocal da mangueira com a luva de fecho.

A ficha de ligação do aparelho deve ajustar-se à tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação com aparelhos com ligação à terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
Ligue a ficha de rede a uma tomada adequada com ligação à terra, correctamente instalada e em conformidade com todas as disposições locais. Se estiver com dúvidas sobre se a tomada está protegida com fio terra, mande verificá-la por um electricista especializado qualificado.
Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra.
O aparelho não deve ser exposto a chuva nem humidade. A infiltração de água no aparelho eléctrico aumenta o risco de choques eléctricos.
▶ Certifique-se de que o cabo de rede não está mergulhado numa poça.
- Verifique o cabo de ligação do aparelho regularmente e se estiver danificado, mande-o substituir num Posto de Serviço de Atendimento aos Clientes Hilti. Verifique as extensões de cabo regularmente. Se estiverem danificadas, deverão ser substituídas.
Se danificar o cabo de ligação à rede e/ou a extensão enquanto trabalha, não lhes toque. Retire a ficha de rede da tomada. Cabos de ligação à rede e extensões danificados representam um risco de choque eléctrico.
- O cabo de ligação à rede deve apenas ser substituído pelo tipo estabelecido no manual de instruções.
- Não use o cabo para transportar, arrastar ou desligar o aparelho da tomada. Mantenha o cabo afastado de calor, óleo, arestas vivas ou partes em movimento do aparelho. Cabos danificados ou emaranhados aumentam o risco de choque eléctrico.
- Quando operar um aparelho eléctrico ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de cabos de extensão próprios para exterior reduz o risco de choque eléctrico.
Em caso de falha eléctrica desligue o aparelho e retire a ficha de rede.
Utilize a tomada embutida no aparelho apenas para os fins estabelecidos no manual de instruções.
Nunca utilize o carregador se este estiver sujo ou molhado. Humidade ou sujidade na superfície da ferramenta dificultam o seu manuseio e, sob condições desfavoráveis, podem causar choques eléctricos.

Por conseguinte, se trabalha materiais condutores com frequência, recomendamos que mande verificar periodicamente a sua ferramenta por um Centro de Assistência Técnica Hilti.

2.5 Local de trabalho

• Assegure-se de que o local está bem iluminado.
• Assegure-se de que o local de trabalho está bem ventilado. Áreas de trabalho mal ventiladas podem suscitar problemas de saúde devido à inalação de pó.
  Mantenha o seu local de trabalho arrumado. Mantenha o local de trabalho livre de quaisquer objectos que possam provocar ferimentos. O desleixo no local de trabalho pode causar acidentes.
• Não opere com o aparelho em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.

2.6 Material aspirado

Pós perigosos para a saúde, cuja classe de pó é superior à classe de pó do aspirador, não podem ser aspirados. Pós inflamáveis e/ou explosivos (p. ex., pó de magnésio ou de alumínio) não podem ser aspirados. Materiais, com uma temperatura superior a 60 °C (140 °F), não podem ser aspirados (p. ex., cigarros acesos, cinza quente).
- Não podem ser aspirados líquidos inflamáveis, explosivos ou cáusticos (líquidos de refrigeração e lubrificantes, gasolina, solventes, ácidos (pH < 5), lixívias (pH > 12,5), etc.).
Em caso de saída de espuma ou líquidos, desligar imediatamente o aspirador.
▶ Use luvas de protecção ao aspirar materiais quentes até, no máximo, 60 °C (140 °F).
Use vestuário de protecção e evite o contacto com a pele ao trabalhar com lama mineral resultante de perfuração (pH > 9, cáustico).
- Evite o contacto com líquidos alcalinos ou ácidos. No caso de contacto acidental, enxagúe imediatamente com água. Em caso de contacto do líquido com os olhos, lave-os abundantemente com água e procure auxílio médico.

VC 20L-X VC 40L-X

Adicionalmente nos aspiradores L

O aspirador da classe de pós L adequa-se para a aspiração/sucção de pós secos, não inflamáveis, aparas de madeira e pós nocivos com valores limite de exposição > 1 mg/m³. O aspirador deve ser equipado com filtros adequados, consoante a nocividade dos pós a aspirar/sugar.

VC 20M-X VC 40M-X

Adicionalmente nos aspiradores M

O aspirador da classe de pós M adequa-se para a aspiração/sucção de pós secos, não inflamáveis, aparas de madeira e pós nocivos com valores limite de exposição ≧ 0,1 mg/m³. O aspirador deve ser equipado com filtros adequados, consoante a nocividade dos pós a aspirar/sugar.

3 Descrição

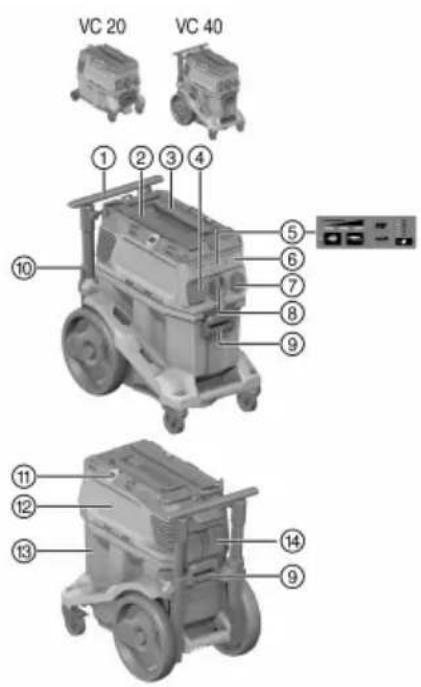

3.1 Vista geral do produto

VC 20 VC 40 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

① Pega de transporte (extraível)
② Fita de amarrar para mala Hilti
③ Punho
④ Tomada embutida no aparelho
⑤ Campo indicador e painel de controlo
⑥ Tampa cega para módulo sem fio (opcional)
⑦ Interruptor do aparelho
⑧ Bocal da mangueira (mangueira de aspiração)
⑨ Bloqueio do contentor (2x)
⑩ Cabo de alimentação
⑪ Gancho de fixação (2x) com elástico
⑫ Cabeça de aspiração
⑬ Contentor
⑭ Suporte do filtro com estribo de retenção

3.2 Utilização correcta

Os produtos aqui descritos são aspiradores industriais para o uso industrial. Adequam-se para aplicações a seco e a húmido.

Não é permitido aspirar pessoas e animais com este produto. O aparelho não pode ser utilizado mergulhado.

• Antes da realização de trabalhos com o produto, informe-se sobre o manuseamento, os perigos decorrentes do material e a eliminação segura do material.
• Não utilize o produto para serviços contínuos permanentes, em linhas automáticas ou semiautomáticas.
  Utilize apenas acessórios e ferramentas originais da Hilti, de forma a evitar ferimentos.
  Utilize uma mangueira de aspiração antiestática de modo a evitar efeitos electrostáticos.
• Não aspire objectos que possam provocar ferimentos através do saco colector do pó (p. ex., materiais pontiagudos ou com arestas vivas).
• Não utilize o produto em substituição de uma escada.
• Respeite as directivas para a prevenção de acidentes que vigoram no país de utilização.

Aplicações permitidas:

Ao remover o pó é necessário garantir uma taxa de ventilação L suficiente na sala, se o ar que sai do aparelho for reconduzido para a sala.

Observe as regulamentações nacionais!

• Aspiração de grandes quantidades de pó em trabalhos com brocas diamantadas cortadoras, martelos perfuradores e coroas de perfuração a seco da Hilti.
  Aspiração de lama mineral em trabalhos com coroas diamantadas de perfuração Hilti ou serras diamantadas Hilti e material de aspiração líquido até uma temperatura de, no máximo, 60 °C (140 °F).
  Aspiração de óleo e meios líquidos até uma temperatura de, no máximo, 60 °C (140 °F).
• Limpeza a húmido e a seco de paredes e pavimentos.

VC 20M-X

VC 40M-X

Adicionalmente nos aspiradores M

Aspiração de pós secos, não inflamáveis, líquidos e aparas de madeira e pós nocivos com valores limite de exposição ≧ 0,1 mg/m³ (classe de pós M).
As máquinas dimensionadas para recolher poeira mineral contendo quartzo devem, no mínimo, corresponder à classe de pós M.

VC 20L-X

VC 40L-X

Adicionalmente nos aspiradores L

Aspiração de pós secos, não inflamáveis, líquidos e aparas de madeira e pós nocivos com valores limite de exposição > 1 mg/m³ (classe de pós L).

3.3 Possível uso incorrecto

▶ O aspirador não pode ser utilizado para aspirar amianto.
- Não deve utilizar o aspirador em posição horizontal.
- O aspirador não pode ser utilizado para aspirar substâncias explosivas, substâncias incandescentes, ardentes ou inflamáveis e pós agressivos (p. ex., pó de magnésio ou de alumínio) (Excepção: aparas de madeira).
- O aspirador não pode ser utilizado para aspirar líquidos inflamáveis (p. ex., gasolina, solventes, ácidos, líquidos de refrigeração e lubrificantes).

3.4 Indicações no produto

Indicação Descrição
	Indicador de manutenção Substituir filtroSe o LED acende, o filtro encontra-se bloqueado.1. Verifique o nível de enchimento do contentor2. Pressione a tecla de comando Limpeza manual do filtro.3. Verifique o filtro e substitua-o se for necessário.
	Controlo do nível de enchimentoSe o LED acende, a função de desligar automático no funcionamento a húmido está activa.Esvazie o contentor e limpe as sondas.
	Indicador de potênciaA indicação fornece informação sobre o estado actual do filtro. Em caso de potência de sucção máxima acendem todos os 3 LEDs.

3.5 Teclas de comando no produto

Tecla de comando Descrição
	Limpeza manual do filtroPressione esta tecla para realizar uma limpeza manual do filtro.
	Limpeza automática do filtroSe o LED acender, está activa a limpeza automática do filtro.Desactive a limpeza automática do filtro, pressionando a tecla. O LED apaga-se.

Tecla de comando Descrição

Ajuste do diâmetro da mangueira (apenas para a classe M) Pressione a tecla para ajustar o diâmetro da mangueira actualmente utilizada. O valor a ajustar depende do aparelho ligado e do seu diâmetro de aspiração e deve, se necessário, ser adaptado.

3.6 Incluído no fornecimento

Aspirador a húmido / a seco inclusive elemento filtrante, mangueira de aspiração completa com luva giratória (do lado do aspirador) e luva do aparelho, saco colector do pó (plástico) PE, manual de instruções

Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

Os aspiradores M estão equipados com um sinal acústico de aviso. Por razões de segurança, este soa quando a velocidade do ar na mangueira de aspiração desce abaixo de 20 m/s.

Para que o sinal de aviso seja correctamente activado, é necessário ajustar o diâmetro da mangueira de aspiração utilizada no ajuste do diâmetro da mangueira.

3.8 Limpeza do filtro

A limpeza do filtro só funciona com a mangueira de aspiração ligada.

O aspirador dispõe de uma limpeza manual e automática do filtro para retirar o máximo possível do pó aderente ao elemento filtrante.

A limpeza do filtro automática pode ser desligada e novamente ligada se premir a tecla "Limpeza automática do filtro".

Estado Significado
LED acende. Limpeza do filtro está activada.
LED não acende. Limpeza do filtro está desactivada.

A cada arranque do aspirador, a limpeza do filtro é automaticamente activada.

O elemento filtrante é limpo automaticamente graças a uma golpada de ar (ruído de batimento).

Para permitir uma potência de sucção continuamente elevada, a limpeza do filtro deve estar activa em aplicações do sistema (sobretudo ao lixar, cortar e abrir roços) ou ao aspirar quantidades maiores de pó.

Independentemente da limpeza do filtro automática, o filtro pode ser limpo em qualquer altura pressionando a tecla "Limpeza manual do filtro".

Limpeza a fundo: Consegue o desempenho máximo na limpeza do filtro tapando a mangueira e premindo em simultâneo a tecla "Limpeza manual do filtro".

3.9 Instruções

VC 20M-X

VC 40M-X

Utilize o aspirador M apenas com saco colector do pó.

Classe M para aspirar pós com valores limite de exposição ≥ 0,1 mg/m3.

Acessórios e tipos de aplicação

Número do material	Acessórios Tipo de aplicação
2261451	Saco colector do pó (de plástico)PE VC 20, VC 150-6	aplicações minerais, a húmido e a seco
2262095	Saco colector do pó (de plástico)PE VC 40, VC 150-10	aplicações minerais, a húmido e a seco
2261258	Saco colector do pó PremiumVC 20, VC 150-6	Aplicações em madeira e aplicações minerais (betão), a seco
2262130	Saco colector do pó PremiumVC 40, VC 150-10	Aplicações em madeira e aplicações minerais (betão), a seco
2261453	Filtro PTFE VC 20/40/150 universal, a húmido e a seco
2261257	Filtro VC 20/40/150 universal universal,	a húmido e a seco
2278640	Filtro DRY VC 20/40/150 universal a seco
2261452	Filtro HEPA VC 20/40/150 a húmido e a seco
203867	Mangueira de aspiração36x4,65M AS	a húmido e a seco

4.1 Características do produto

Em caso de alimentação por um gerador ou transformador, a respectiva potência de saída mínima deverá corresponder ao dobro da potência nominal indicada na placa de características do aparelho. A tensão de serviço do transformador ou gerador deverá encontrar-se sempre entre +5% e -15% da tensão nominal do produto.

	VC 20-X	VC 40-X
Peso	11 kg	14,4 kg
Dimensões (C x L x A)	530 mm x 290 mm x 415 mm	560 mm x 365 mm x 590 mm
Máx. carga adicional	25 kg	25 kg
Volume do contentor	15	30
Volume útil de pó	15 kg	34 kg
Volume útil de água	9	22,8
Temperatura do ar	-10 °C ... 40 °C	-10 °C ... 40 °C
Limpeza automática do filtro	controlada por sensor	controlada por sensor
Frequência da rede	50 Hz ... 60 Hz	50 Hz ... 60 Hz
Classe de protecção	I	I
Tipo de protecção	IP X4	IP X4

4.2 Tensão nominal

	100 V 110 V 1	10 V	(GB 16 A)	110 V(GB 32 A)
Potência nominal	1 200 W 1 100	W 1 100 W 1	100 W
Potência de ligação da tomada embutida no aparelho para ferramenta eléctrica	•/• •/• 650 W	1 600 W
Ligação à rede (tipo)	CNS HVCTF300 3x2 mm2	CNS HVCTF300 3x2 mm2	H07 RNF 3G1,5 mm2	HARSJT 3x12(2,5) AWG

	220 - 240 V 220 - 240 V(CH)		220 - 240 V(GB)	240 V (NZ)
Potência nominal	1 200 W 1 200	W 1 200 W 1	200 W
Potência de ligação da tomada embutida no aparelho para ferramenta eléctrica	2 400 W 1 100	W 1 800 W 1	200 W
Ligação à rede (tipo)	H07 RNF 3G 1,5 mm^2	H07 RNF 3G 1,5 mm^2	H07 RNF 3G 1,5 mm^2	H07 RNF 3G 1,5 mm^2

4.4 Informação sobre ruído e vibração, medidos conforme a norma EN 60335

As seguintes indicações aplicam-se a todos os aspiradores industriais VC 20 e VC 40.

Nível de pressão sonora (Ω)	69 dB(A)
Incerteza para nível de pressão da emissão sonora (K)	2,5 dB(A)
Valor da emissão de vibração	< 2,5 m/s ^2

5 Utilização de extensões de cabo

AVISO

Perigo devido a cabo danificado! Se danificar o cabo enquanto trabalha, não lhe toque e desligue o aparelho imediatamente. Retire a ficha de rede da tomada.

• Verifique o cabo eléctrico regularmente. Se danificado, deve ser imediatamente substituído por um especialista.
• Utilize apenas cabos de extensão aprovados para o tipo de aplicação em causa e com a secção transversal adequada. A inobservância desta recomendação pode resultar numa perda de potência da ferramenta e no sobreaquecimento do cabo.
• Examine o cabo periodicamente em relação a eventuais danos.
• Substitua os cabos de extensão danificados.
• Em trabalhos de exterior, utilize apenas extensões com secção apropriada e correspondentemente indicadas.

PERIGO

Perigo devido a corrente eléctrica. Se o aspirador não estiver devidamente ligado, a consequência podem ser a morte ou ferimentos graves.

- Ligue o aspirador apenas a uma fonte de energia com a devida ligação à terra.

CUIDADO

Risco de ferimentos devido a movimentos descontrolados! Com os travões das rodas desbloqueados, o aspirador pode entrar em movimentos descontrolados.

- Accione os travões das rodas para um posicionamento seguro do aspirador.

6.1 Antes de iniciar a utilização

Seleccione o saco colector do pó adequado com base no material aspirado (mineral, madeira) e na aplicação (a húmido/seco). → Capítulo "Instruções de utilização"

1. Abra os dois linguetes de segurança.
2. Levante a cabeça de aspiração, separando-a do contentor.
3. Retire os acessórios do interior do contentor e da embalagem.
4. Aplique um saco colector do pó de acordo com as instruções.
5. Coloque a cabeça de aspiração no contentor e feche os dois linguetes de segurança.
6. Certifique-se de que a cabeça de aspiração está correctamente montada e travada.
7. Ligue a mangueira de aspiração.

6.2 Inserir saco colector do pó Premium

Objectos pontiagudos poderiam perfurar o saco colector do pó. Certifique-se de nenhum objecto perfurou o saco colector do pó.

1. Retire a ficha de rede da tomada.
2. Abra os 2 linguetes de segurança.
3. Levante a cabeça de aspiração, separando-a do contentor.
4. Coloque o saco colector do pó Premium no contentor.
5. Certifique-se que o adaptador engata correctamente e o saco colector do pó não sobressai do bordo do contentor.
6. Coloque a cabeça de aspiração por cima do contentor.
7. Feche os 2 linguetes de segurança.
8. Certifique-se de que a cabeça de aspiração está correctamente montada e travada.
9. Ligue a mangueira de aspiração.

6.3 Substituir o saco colector do pó (plástico)

1. Retire a ficha de rede da tomada.
2. Abra os 2 linguetes de segurança.
3. Levante a cabeça de aspiração, separando-a do contentor.
4. Se necessário, retire o saco colector do pó de plástico cheio.
5. Coloque um novo saco colector do pó (plástico) no contentor e vire o saco colector do pó sobre o bordo do contentor.
   Os orifícios do saco colector do pó devem situar-se no interior do contentor.
6. Alinhe o saco colector do pó com ajuda da linha preta no bordo do contentor.
7. Coloque a cabeça de aspiração por cima do contentor.
8. Feche os 2 linguetes de segurança.
9. Certifique-se de que a cabeça de aspiração está correctamente montada e travada.
10. Ligue a mangueira de aspiração.

HILTI

7 Utilização

AVISO

Risco de ferimentos. Dianos no sistema de filtragem podem originar a saída de pó nocivo para a saúde. Em caso de emergência (p. ex., em caso de rupura do filtro) desligue o aspirador, rede a ficha de rede da tomada e mande verificar o aspirador por pessoal qualificado antes de o voltar a utilizar.

CUIDADO

Risco de ferimentos devido a movimentos descontrolados! Com os travões das rodas desbloqueados, o aspirador pode entrar em movimentos descontrolados. - Accione os travões das rodas para um posicionamento seguro do aspirador.

7.1 Ajustar diâmetro da mangueira

1. Para aspirar/sugar aparas de madeira e pós secos não inflamáveis com valores limite de exposição, ajuste

o diâmetro da mangueira através da posição do interruptor para o ajuste do diâmetro da mangueira. 2. Altere o ajuste do diâmetro da mangueira e, com isso, o limiar para o sinal acístico de aviso, preminho repetidamente a tecla.

7.2 Trabalhar sem o aparelho utilizando a tomada embutida no aparelho

1. Antes de ligar a ficha de rede, certifique-se de que o interruptor do aparelho está na posição "OFF".
2. Ligue a ficha de rede do aspirador à turnada.
3. Coloque o interruptor do aparelho na posição "ON".

7.3 Trabalhar com o aparelho utilizando a tomada embutida no aparelho

A tomada embutida no aparelho destina-se apenas à ligação directa de ferramentas eléctricas ao aspirador. Leia o manual de instruções relativo à ferramenta eléctrica que vai ligar ao aspirador e as respectivas normas de segurança.

1. Decligue a aspirador da corrente eléctrica.
2. Verifique se a potência máxima da ferramenta eléctrica que preende ligar ao aspirador é interior à potência máxima permitida pela potência da tomada embutida no aparelho, consultar o capítulo "Características técnicas" e gravação na tomada embutida no aparelho.
3. Arentes de ligar a ferramenta eléctrica à corrente eléctrica, certifique-se de que esta está desligada.
4. Ligue a ficha de rede da ferramenta eléctrica à umada embutida no aparelho.
5. Ligue a ficha de rede do aspirador à umada.
6. Coloque o interruptor de aparelho na posição "Auto".
7. Ligue a ferramenta eléctrica.

Depois de desligar a ferramecra elécutica, o aspirador continua a trabalhar por alguns instantes, para que o pó dentro da mangueira possa ser aspirado.

7.4 Aspirar pós secos

Anes de aspirar pós secos – particularmente pó de origem mineral – é necessário verificar sempre se está colocado o saco colector do pó correcta dentro do contentor. O material aspirada pode então ser removido de forma fácil e limpa.

CUIDADO

7.5 Aspirar líquidos

CUIDADO

Risco de lesão devido a pós nocivos para a saúde! Se não for utilizado um elemento filtrante, pode sair produto aspirado nocivo.

▶ Utilize o aspirador apenas com o elemento filtrante colocado.

1. Verifique o controlo do nível de enchimento. → Página 101
2. Se possível, utilize um elemento filtrante separado para a aspiração a húmido.

Pode consultar informações sobre filtros adequados nas instruções de aplicação dos acessórios → Página 95.

1. Após a aspiração de líquidos, abra os linguetes de segurança.
2. Retire a cabeça de aspiração do contentor e coloque-a sobre uma superfície plana para que o elemento filtrante possa secar.
3. Evvazie o contentor e limpe-o com uma mangueira de água. Limpe os eléctrodos com uma escova e o elemento filtrante após secagem prévia com a mão.
4. Deixe o contentor secar.

7.6 Após a aspiração

1. Desligue a ferramenta eléctrica.
2. Coloque o interruptor do aparelho na posição "OFF".
3. Desligue o aspirador da corrente eléctrica.
4. Enrole o cabo de ligação e pendure-o no gancho para cabo.
5. Esvazie o contentor e limpe o aparelho passando um pano húmido.
6. Enrole a mangueira.
7. Guarde o aspirador em local seco, onde não seja permitida a entrada de pessoas não autorizadas.

7.7 Esvaziar o contentor em caso de pós secos

1. Retire a ficha de rede da tomada.
2. Abra os 2 linguetes de segurança.
3. Eleve a cabeça de aspiração para fora do contentor e coloque-a sobre uma superfície plana.
4. Esvaziar o contentor:

VC 20L-X VC 40L-X

- Pegue pelas cavidades do punho e incline o contentor para o esvaziar ou retire o saco colector do pó.

VC 20M-X VC 40M-X

- Nos aspiradores da classe M: Retire o saco colector do pó do contentor.

Utilize o aspirador H apenas com saco colector do pó.

1. Em seguida, coloque a cabeça de aspiração no contentor e feche os 2 linguetes de segurança.

7.8 Esvaziar o contentor sem saco colector do pó (no caso de líquidos)

1. Retire a ficha de rede da tomada.
2. Retire a cabeça de aspiração do contentor e coloque-a sobre uma superfície plana.
3. Abra os 2 linguetes de segurança.
4. Pegue pelas cavidades do punho e incline o contentor para o esvaziar.
5. Limpe o rebordo do contentor com um pano.
6. Coloque a cabeça de aspiração no contentor e feche os dois linguetes de segurança.

7.9 Utilizar interruptor de protecção contra sobrecarga

Apenas para os mercados da Austrália e Nova Zelândia

O fusível protege a tomada do aparelho de picos de corrente. Se o fusível disparar, o interruptor de sobrecarga (branco) aparece sob a cobertura transparente. Para que o fusível não volte a disparar, corrija a causa, p. ex., desligue a ferramenta eléctrica conectada da tomada embutida no aparelho.

Para restabelecer a alimentação eléctrica à ferramenta eléctrica conectada, pressione o interruptor de protecção contra sobrecarga.

8 Conservação e manutenção

8.1 Conservação do aspirador

AVISO

Perigo devido a corrente eléctrica! Reparações incorrectas de peças eléctricas podem dar origem a ferimentos graves devidos a choques eléctricos.

As reparações em peças eléctricas só devem ser executadas por um electricista especializado.

Mantenha o aspirador, particularmente as superfícies do punho, seco, limpo e isento de óleos e massas. Não utilize produtos de limpeza que contenham silicone.
Nunca opere o aspirador com as saídas de ar obstruídas! Limpe as saídas de ar cuidadosamente com uma escova seca. Evite a entrada de objectos estranhos no interior do aspirador.
Limpe regularmente o exterior com um pano ligeiramente húmido. Para a limpeza não utilize nenhum pulverizador, aparelho de jacto a vapor ou água corrente; caso contrário a segurança eléctrica do aspirador pode ser colocada em perigo.

Nos aspiradores da classe L e M:

Para a manutenção e limpeza, o aspirador deve ser manuseado de modo a não representar perigo para o pessoal da manutenção e terceiros.

▶ Utilize uma ventilação forçada filtrada.
▶ Use vestuário de protecção.
Limpe a área da manutenção, de modo a que não haja a possibilidade de substâncias perigosas atingirem o ambiente.
- Antes de retirar o aspirador da área onde se encontram substâncias perigosas, aspire e limpe o exterior do aspirador ou empacote-o bem. Evite o espalhamento do pó perigoso depositado.
Em caso de trabalhos de manutenção e de reparação, embale todas as peças contaminadas que não foram limpas de modo satisfatório em sacos impermeáveis e proceda à remoção de acordo com as regulamentações em vigor para a eliminação.
No mínimo anualmente mande efectuar uma verificação técnica pelo Centro de Assistência Técnica Hilti ou por uma pessoa qualificada, p. ex., quanto a danos no filtro, estanquidade do aspirador e funcionamento dos dispositivos de controlo.

8.2 Limpeza do filtro

Não sacuda o elemento filtrante contra superfícies duras nem utilize objectos pontiagudos para ajudar na limpeza. Tais procedimentos reduzem a vida útil do elemento filtrante.

Não deve limpar o elemento filtrante com sistemas de limpeza por ar comprimido. Isto pode provocar rasgos no material do filtro.

O elemento filtrante é uma peça de desgaste.

• Substitua o elemento filtrante, no mínimo, semestralmente.
• Contudo, em caso de utilização mais intensiva, substitua o elemento filtrante com maior frequência.

8.3 Substituir o elemento filtrante 5

1. Retire a ficha de rede da tomada.
2. Abra o estribo de retenção para o suporte do filtro.
3. Abra o suporte do filtro.

4. Retire cuidadosamente o elemento filtrante pelas cavidades existentes no suporte.

5. Limpe a superfície de vedação com um pano.

6. Coloque o elemento filtrante novo.
7. Feche o suporte do filtro, articulando o travamento da tampa para a frente.
8. Feche o estribo de retenção para o suporte do filtro.
9. Certifique-se de que volta a remover o pó que surge devido à substituição do filtro no aspirador e / ou elemento filtrante.

8.4 Verificar o controlo do nível de enchimento 6

1. Retire a ficha de rede da tomada.
2. Abra os dois linguetes de segurança.
3. Retire a cabeça de aspiração do contentor e coloque-a sobre uma superfície plana.
4. Verifique se os contactos de desconexão (sondas de fio) não estão sujos e, se for necessário, limpe-os com uma escova.
5. Verifique se a junta na cabeça de aspiração não está suja e, se for necessário, limpe-a com um pano.
6. Coloque a cabeça de aspiração por cima do contentor.
7. Feche os dois linguetes de segurança.
8. Certifique-se de que a cabeça de aspiração está correctamente montada e travada.

8.5 Verificação do aparelho após manutenção

1. Após trabalhos de conservação e manutenção, verifique se o aspirador está correctamente montado e perfeitamente operacional.
2. Realize um teste de funcionamento.

9 Transporte e armazenamento

9.1 Transporte

O aspirador não pode ser transportado com o contentor cheio.
O aspirador não pode ser suspenso numa grua.

Se necessário, remova o Power Conditioner ou ferramentas soltas do suporte.
- Esvazie o aspirador antes de o transportar para um outro local.
- Não incline o aspirador e transporte o aspirador apenas na vertical, caso tenha aspirado líquidos.
Para transportar o aspirador, pode, com ajuda do adaptador cónico, encaixar as extremidades da mangueira uma na outra.

VC 20M-X

VC 40M-X

Nos aspiradores de classe M

AVISO

Risco de lesão devido a pós nocivos para a saúde! Pode sair material aspirado nocivo do bocal da mangueira.

Em aspiradores de classe M, feche o bocal da mangueira com a luva de fecho para o transporte e em caso de período de não utilização.

9.2 Fixar a mala

1. Mantenha uma posição de trabalho segura do aspirador e bloqueie o travão de imobilização. Puxe o punho de transporte completamente para fora.
2. Posicione uma ou várias malas sobre o aspirador.

A / as mala(s) não deve(m) ultrapassar o punho de transporte em altura.
- Tenha em consideração a máxima carga adicional.

1. Puxe a fita de prender para fora do suporte e passe-a por cima das malas. Se necessário, prolongue a fira de prender.

2. Engate o ganho da fita de prender no punho de transporte e estique a tira de prender.

9.3 Armazenamento

- Guarde o aspirador em local seco, onde não seja permitida a entrada de pessoas não autorizadas.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

10.1 Avaria no aspirador

Avaria Causa possível Solução
O indicador de manutençãoSubstituir filtro acende.	O elemento filtrante está obstruído ou é demasiado antigo.	► Verifique o nível de enchimento do contentor.► Pressione a tecla de comandoLimpeza manual. → Página 94► Se necessário, substitua o filtro → Página 100
	Nenhum elemento filtrante inserido.	► Aplique um elemento filtrante adequado. → Página 100
O aparelho não arranca ou desliga-se pouco depois de arrancar.	Válvula da água está activada. ►	Limpe as sondas e a área à volta das mesmas com uma escova.
	Saco colector do pó está cheio.	► Substitua o saco colector do pó.
	O elemento filtrante está muito sujo.	► Se a limpeza automática do filtro estiver desactivada, ative a limpeza automática do filtro e deixe o aspirador trabalhar durante 30 segundos.
	Mangueira de aspiração ou dispositivo de extracção de pó da ferra-menta eléctrica está obstruída(o).	► Limpe a mangueirade aspiração e o dispositivo de extracção do pó.
	Ajuste do diâmetro da mangueira em posição errada.	► Ajuste o diâmetro da mangueira → Página 98.
Pó é expelido pelo aparelho.	Elemento filtrante está montado incorrectamente.	► Volte a montar o elemento filtrante. → Página 100
	Elemento filtrante está danificado.	► Monte um novo elemento filtrante. → Página 100
O aparelho liga e desliga inesperadamente, ou o utilizador recebe uma descarga electrostática.	A carga electrostática não é dissi-pada, o aparelho está ligado a uma tomada sem ligação à terra.	► Ligue o aparelho a uma tomada com ligação à terra, utilize uma mangueira antiestática.
O motor deixou de funcionar.	Fusível do quadro eléctrico dispa rou.	► Ligue o fusível.► Se o fusível voltar a disparar, procure a causa para o excess de corrente.
	Contentor cheio.	► Desligue o aparelho e esvazie o contentor.
	O dispositivo de protecção térmica do motor disparou.	► Desligue o aparelho e deixe-o arrefecer, aprox. 5 minutos.► Se o motor não arrancar, leve o seu aparelho ao Serviço de Assistência Técnica Hilti.
	O dispositivo de protecção térmica do motor desliga repetidamente o motor.	► Limpe as saídas de ar cuidadosamente com uma escova seca.
Avaria Causa possível Solução
O motor não funciona no modo automático.	A ferramenta eléctrica ligada ao aspirador está avariada ou a ficha não foi introduzida correctamente.	► Verifique o funcionamento do aparelho ligado e insira bem o cabo de alimentação.
Limpeza automática do elemento filtrante não funciona.	Nenhuma mangueira de aspiração ligada.	► Ligue a mangueira de aspiração

10.2 Avaria no aparelho do sistema

Se o aspirador for utilizado num sistema sem fios, os aparelhos do sistema conectados podem emitir as seguintes mensagens no seu visor.

Avaria Causa possível Solução
Acende o indicador de manutenção Erro desconhecido.		O aparelho de sistema conectado recebeu um código de erro desconhecido do aspirador.	► Verifique o aspirador em relação a avarias.
O indicador de manutenção Substituir filtro acende.		O elemento filtrante está obstruído ou é demasiado antigo.	► Verifique o nível de enchimento do contentor.► Pressione a tecla de comando Limpeza manual. → Página 94► Se necessário, substitua o filtro. → Página 100
		Nenhum elemento filtrante inserido.	► Aplique um elemento filtrante adequado. → Página 100
O indicador de manutenção Corte de água acende.		Válvula da água está activada. ►	Limpe as sondas e a área à volta das mesmas com uma escova.
O indicador de manutenção Potência de sucção reduzida acende.		Saco colector do pó está cheio.	► Substitua o saco colector do pó.
		O elemento filtrante está muito sujo.	► Se a limpeza automática do filtro estiver desactivada, ative a limpeza automática do filtro e deixe o aspirador trabalhar durante 30 segundos.
		Mangueira de aspiração ou dispositivo de extracção de pó da ferra-menta eléctrica está obstruída(o).	► Limpe a mangueira de aspiração e o dispositivo de extracção de pó.
		Ajuste do diâmetro da mangueira em posição errada.	► Ajuste o diâmetro da mangueira → Página 98.

11 Reciclagem

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti local ou ao seu vendedor.

De acordo com a directiva europeia relativa aos resíduos de equipamentos eléctricos e electrónicos e a correspondente transposição para as leis nacionais, os aparelhos eléctricos usados devem ser recolhidos separadamente, sendo encaminhados para um reaproveitamento ecológico.

- Não deite equipamentos eléctricos no lixo doméstico!

Lama resultante de perfuração

Em termos ambientais, não é permitido que a lama resultante da perfuração atinja os rios, lagos ou os sistemas de esgotos sem que haja um pré-tratamento.

- Consulte as normas locais no que se refere a este assunto.

Recomendamos o seguinte pré-tratamento:

▶ Recolha a lama resultante da perfuração (utilizando, por exemplo, um aspirador de líquidos).
- Deixe sedimentar a lama resultante da perfuração e recicle esses resíduos sólidos de forma apropriada (a adição de um agente de floculação pode acelerar o processo de sedimentação).
A água resultante dessa lama (alcalina, pH > 7) deve ser neutralizada adicionando-lhe um ácido neutralizador ou uma grande quantidade de água, antes que esta atinja o sistema de drenagem.

Pó resultante da perfuração

- Elimine o pó acumulado resultante da perfuração de acordo com as regulamentações legais, nacionais em vigor.

12 Garantia do fabricante

Em caso de dúvidas quanto às condições de garantia, contacte o seu parceiro Hilti local.
