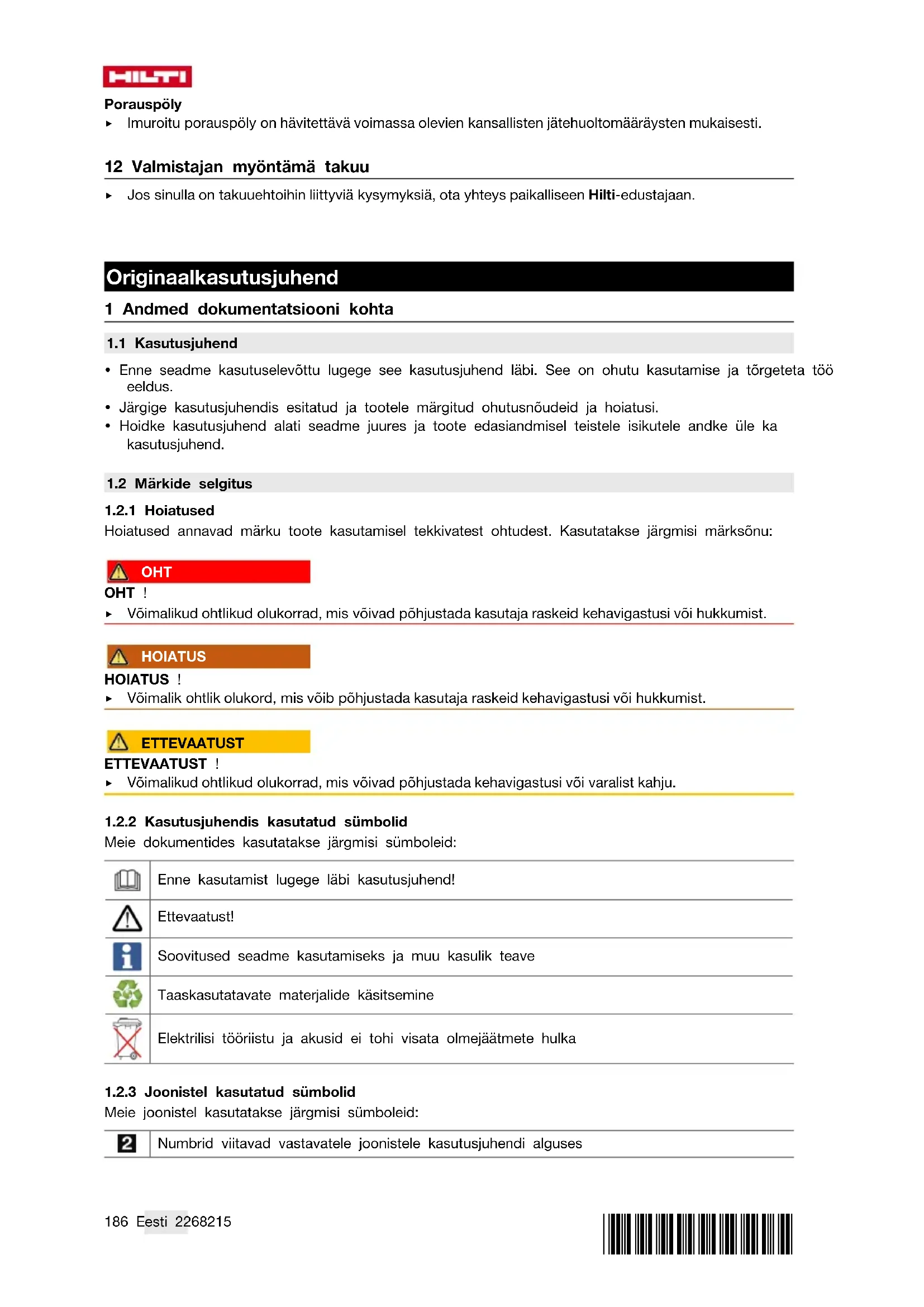

KASUTUSJUHEND VC 20MX HILTI

• Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus.

• Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

• Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu: OHT OHT ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist. HOIATUS HOIATUS ! ▶ Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist. ETTEVAATUST ETTEVAATUST ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Kasutusjuhendis kasutatud sümbolid

Meie dokumentides kasutatakse järgmisi sümboleid: Enne kasutamist lugege läbi kasutusjuhend! Ettevaatust! Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka

1.2.3 Joonistel kasutatud sümbolid

Meie joonistel kasutatakse järgmisi sümboleid: Numbrid viitavad vastavatele joonistele kasutusjuhendi alguses*2268215* 2268215 Eesti 187 Numeratsioon kajastab tööetappide järjekorda pildi kujul ja võib tekstis kirjeldatud tööetappidest erineda Positsiooninumbreid kasutatakse ülevaatejoonisel ja need viitavad selgituste numbritele toote ülevaates See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Sümbolid toote peal

Tootel võib kasutada järgmisi sümboleid: Seade toetab NFC-tehnoloogiat, mis on ühildatav iOS- ja Android-platvormidega. Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.

Tootel kasutatakse järgmisi keelumärke: Kraanaga transportimine keelatud

1.4 Spetsiaalne kleebis seadmel

HOIATUS: See tolmuimeja sisaldab terviseohtlikku tolmu. Seadme tühjendamine ja hooldus, sealhulgas tolmukoti käitlemine on lubatud vaid spetsialistidel, kes kasutavad sobivat isikukaitsevarustust. Kasutage tolmuimejat vaid siis, kui see on varustatud täieliku ja veatult töötava filtrisüsteemiga. Tolmuimejal on üks järgmistest hoiatuskleebistest: VC 20L-X VC 40L-X Hoiatuskleebis L-tolmuimejate puhul: Veenduge, et hoiatuskleebis on hästi nähtav. VC 20M-X VC 40M-X Hoiatuskleebis L-tolmuimejate puhul: Veenduge, et hoiatuskleebis on hästi nähtav.

Hilti tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik. Tüübitähis ja seerianumber on tüübisildil.188 Eesti 2268215 *2268215* ▶ Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekes- kusele päringute esitamisel. Tooteandmed Tolmu-/veeimeja VC 20M-X VC 20L-X VC 40M-X VC 40L-X Põlvkond 01 Seerianumber

1.6 Vastavusdeklaratsioon

Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Ohutus

2.1 Üldised ohutusnõuded

Lisaks üksikutes peatükkides toodud ohutusnõuetele tuleb alati kinni pidada järgmistest juhistest. ▶ Lugege läbi kõik soovitused! Järgnevate soovituste eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiseid vigastusi. ▶ Kui kasutate seadet koos elektrilise tööriistaga, lugege enne elektrilise tööriista töölerakendamist läbi selle kasutusjuhend ja järgige kõiki juhiseid. ▶ Seadme modifitseerimine ja ümberkujundamine on keelatud. ▶ Kasutage õiget seadet. Kasutage seadet vaid otstarbel, milleks see on ette nähtud, ja ainult siis, kui seadme tehniline seisund on veatu. ▶ Enne kui alustate seadmega töötamist, tutvuge juhistega seadme käsitsemise, materjalist lähtu- vate ohtude ja materjali ohutu käitlemise kohta.

Arvestage ümbritseva keskkonna mõjudega. Ärge kasutage seadet tule- või plahvatusohtlikus keskkonnas. ▶ Seadet tohivad kasutada vaid isikud, kes on seadme kasutuspõhimõttega kursis, kellele on antud juhiseid seadme ohutuks kasutamiseks ja kes on teadlikud seadme kasutamisega seotud ohtudest. Seadet ei tohi kasutada lapsed. Ärge lubage lastel seadmega mängida. ▶ Kasutusvälisel ajal hoidke seadet turvalises kohas. Hoidke seadet kasutusvälisel ajal kuivas, kõrgel asuvas või lukustatud ja lastele kättesaamatus kohas.

Olge tähelepanelik, jälgige oma tegevust ning toimige seadmega töötades kaalutletult. Ärge töötage vee- ja tolmuimejaga, kui olete väsinud või narkootikumide, alkoholi või medikamentide mõju all. Hetkeline tähelepanematus seadme kasutamisel võib kaasa tuua raskeid vigastusi. ▶ Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel ja tõrgete kõrvaldamisel kandma sobivaid kaitseprille, kaitsekiivrit, kuulmiskaitsevahendeid, kaitsekindaid ja kerget hingamisteede kaitsemaski. ▶ Veenduge, et tolmuimeja ei hakka veerema ega saa alla kukkuda.

Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid. Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata. ▶ Järgige kasutusriigi jaoks eraldi väljatöötatud ohutusjuhiseid. ▶ Kui elektrilise tööriista külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veen- duge, et need on tööriistaga ühendatud ja et neid kasutatakse nõuetekohaselt. Vee- ja tolmuimeja kasutamine võib vähendada tolmust tingitud ohte.

2.3 Seadme nõuetekohane käitamine ja kasutamine

Ärge jätke seadet kunagi järelevalveta. ▶ Ohtliku tolmu imemisel, eeskätt tolmutekitavate elektriliste tööriistade kasutamisel, ärge lülitage välja filtripuhastust.*2268215* 2268215 Eesti 189 ▶ Kaitske seadet miinustemperatuuride eest. ▶ Puhastage veetaseme piirajat vastavalt juhistele korrapäraselt harjaga ja veenduge, et sellel ei ole märke kahjustustest. ▶ Tolmuimeja ülaosa kohaleasetamisel veenduge, et Teie sõrmed ei jää tolmuimeja vahele ja et toitejuhe ei saa viga. Esineb kehavigastuste ja varalise kahju oht. ▶ Kontrollige, kas seadme ja lisatarvikute tehniline seisund on veatu. Enne edasist kasutamist kontrollige hoolikalt, kas kaitseseadised või kergete kahjustustega osad töötavad veatult ja nõuetekohaselt. Veenduge, et seadme liikuvad osad töötavad laitmatult, ei kiildu kinni ega ole kahjustatud. Seadme tõrgeteta töö tagamiseks peavad seadme kõik detailid olema õigesti paigaldatud ning vastama kõikidele tingimustele. ▶ Laske seadet parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii on tagatud elektrilise tööriista ohutuse säilimine. ▶ Kasutusvälisel ajal (tööpausidel), enne seadme hooldamist ja filtri vahetamist tõmmake alati võrgupistik pistikupesast välja. See ettevaatusabinõu hoiab ära seadme tahtmatu käivitamise.

Ärge tõmmake tolmuimejat kunagi toitejuhtmest teise tööasendisse. Ärge vedage tolmuimejat üle toitejuhtme.

Ärge transportige seadet kraanaga. VC 20M-X VC 40M-X Lisaks M-tolmuimejatel ▶ Seadme transportimisel ja kasutusvälisel ajal sulgege sisselaskeliitmik korgiga.

▶ Seadme pistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil modifitseerida. Kaitsemaan- dusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

Ühendage pistik sobivasse maandatud pistikupessa, mis on installeeritud ohutusnõudeid järgides ja vastab kõikidele kohalikele eeskirjadele. Kui Te ei ole kindel, kas pistikupesa on maandatud, laske see elektriala asjatundjal üle vaadata. ▶ Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. ▶ Kaitske seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi oht suurem. ▶ Veenduge, et toitejuhe ei leba veelombis. ▶ Kontrollige regulaarselt toitejuhtme tehnilist seisundit, kahjustuste korral laske see Hilti hoolde- keskuses välja vahetada. Kontrollige regulaarselt pikendusjuhtmeid, vigastuste korral vahetage need välja. ▶ Kui toitejuhe või pikendusjuhe saab töötamise ajal kahjustada, ei tohi seda puudutada. Tõmmake seadme toitepistik pistikupesast välja. Kahjustada saanud toite- ja pikendusjuhtmed tekitavad elektrilöögi ohu. ▶ Toitejuhet tohib asendada üksnes kasutusjuhendis nimetatud tüüpi juhtmega.

Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast välja- tõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. ▶ Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. ▶ Voolukatkestuse korral lülitage seade välja ja eemaldage võrgupistik pistikupesast. ▶ Kasutage elektrilise tööriista ühenduspesa ainult kasutusjuhendis nimetatud otstarvetel.

Ärge kasutage seadet, kui see on määrdunud või märg. Seadme pinnale kinnitunud tolm või niiskus võib ebasoodsatel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materjalide puhul. Seetõttu toimetage määrdunud seadmed eelkõige siis, kui töötlete sageli hea elektrijuhtivusega materjale, korrapäraselt kontrollimiseks Hilti hooldekeskusse.

▶ Hoolitsege töökoha hea ventilatsiooni eest. ▶ Tagage tööpiirkonnas hea ventilatsioon. Halva ventilatsiooniga töökohta kogunev tolm võib kahjustada tervist.190 Eesti 2268215 *2268215* ▶ Hoidke oma töökoht korras. Veenduge, et töökohas ei ole esemeid, mis võivad teid vigastada. Töökohal valitsev segadus võib põhjustada õnnetusi.

Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

2.6 Vee- ja tolmuimejaga eemaldatavad ained

▶ Terviseohtlikku tolmu, mille tolmuklass seadme tolmuklassist kõrgem, ei tohi imeda. Tuleohtlikku ja/või plahvatusohtlikku tolmu (nt magneesiumi- või alumiiniumitolm) ei tohi imeda. Materjale, mis on kuumemad kui 60 ° C (140 ° F), ei tohi imeda (nt hõõguvad sigaretid, kuum tuhk). ▶ Süttivate, plahvatusohtlike, keemiliselt agressiivsete vedelike (jahutus- ja määrdeainete, bensiini, lahustite, hapete (pH < 5), leelislahuste (pH > 12,5) jmt) imemine on keelatud. ▶ Vahu või vedelike eraldumisel lülitage tolmuimeja kohe välja. ▶ Kandke kaitsekindaid, kui imete aineid, mille temperatuur on kuni 60 ° C (140 ° F). ▶ Mineraalsete puurmetega töötamisel kandke kaitserõivastust ja vältige nahaga kokkupuudet (pH > 9, söövitav) ▶ Vältige kokkupuudet aluseliste ja happeliste vedelikega. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui akuvedelik satub silma, loputage silma ohtra veega ja pöörduge lisaks arsti poole. VC 20L-X VC 40L-X Täiendavalt L-tolmuimejate puhul ▶ L-klassi tolmuimejaga võib imeda kuiva mittesüttivat tolmu, puidulaaste ja ohtlikku tolmu, mille kontsentratsiooni piirmäär on > 1 mg/m³. Sõltuvalt imetava tolmu ohtlikkuse astmest tuleb tolmuimeja varustada sobivate filtritega. VC 20M-X VC 40M-X Lisaks M-tolmuimejate puhul ▶ M-klassi tolmuimejaga võib imeda kuiva mittesüttivat tolmu, puidulaaste ja ohtlikku tolmu, mille kontsentratsiooni piirmäär ≧ 0,1 mg/m³. Sõltuvalt imetava tolmu ohtlikkuse astmest tuleb tolmuimeja varustada sobivate filtritega. 3 Kirjeldus

3.1 Toote ülevaade 1

Transpordikäepide (väljatõmmatav)

Elektrilise tööriista ühenduspesa

Näidiku- ja juhtpaneel

Fikseerimiskonks (2x) kummikattega

Lukustuskaarega filtrikassett*2268215* 2268215 Eesti 191

3.2 Sihipärane kasutamine

Käesolevas juhendis kirjeldatud tooted on professionaalseks kasutamiseks ette nähtud universaalsed vee- ja tolmuimejad. Neid saab kasutada vedelike ja tahkete ainete imemiseks. Seade ei tohi kasutada inimeste ja loomade puhastamiseks. Seadet ei tohi kasutada vee all. ▶ Enne kui alustate seadmega töötamist, tutvuge juhistega seadme käsitsemise, materjalist lähtuvate ohtude ja materjali ohutu käitlemise kohta. ▶ Ärge kasutage seadet statsionaarselt töötavates automaatsetes või poolautomaatsetes agregaatides. ▶ Vigastuste ohu vältimiseks kasutage üksnes Hilti originaaltarvikuid ja lisaseadiseid. ▶ Elektrostaatilise efekti vältimiseks kasutage antistaatilist imivoolikut. ▶ Ärge imege tolmuimejasse esemeid, mis võivad vigastada tolmukotti (nt teravaid või teravaservalisi esemeid). ▶ Ärge kasutage seadet redeli asemel. ▶ Järgige kasutusriigis kehtivaid ohutusnõudeid. Lubatud tööd: Tolmuimemisel tuleb ruumis tagada piisav õhuvahetusmäär L, kui jääkõhk juhitakse ruumi tagasi. Järgige riigis kehtivaid eeskirju! ▶ Suures koguses tolmu imemine, mis tekib Hilti teemantlihvmasinate, ketaslõikurite, puurvasaratae ja kuivkroonpuuridega töötamisel. ▶ Mineraalsete puurmete imemine, mis tekivad Hilti teemantkroonpuuridega või Hilti teemantsaagidega töötamisel, ning vedelike imemine maksimumtemperatuuril 60 °C (140 °F). ▶ Õli ja vedelike imemine maksimumtemperatuuril 60 °C (140 °F). ▶ Seina- ja põrandaplaatide märg- ja kuivpuhastus. VC 20M-X VC 40M-X Lisaks M-tolmuimejate puhul ▶ Kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille lubatud kontsentratsioon töökohal on ≧ 0,1 mg/m³ (tolmuklass M). ▶ Seadmed, mis sobivad kvartsi sisaldava mineraaltolmu kogumiseks, peavad vastama vähemalt tolmuklassile M. VC 20L-X VC 40L-X Täiendavalt L-tolmuimejate puhul ▶ kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille kontsentratsiooni piirmäär on > 1 mg/m³ (tolmuklass L), imemine.

3.3 Võimalik väärkasutus

▶ Tolmuimejat ei tohi kasutada asbesti imemiseks. ▶ Tolmuimejat ei tohi tööle rakendada pikaliasendis. ▶ Tolmuimejat ei tohi kasutada plahvatusohtlike ainete, hõõguvate, põlevate või tuleohtlike ainete, agres- siivse tolmu (nt magneesiumi- või alumiiniumtolm) imemiseks (erand: puidulaastud). ▶ Tolmuimejat ei tohi kasutada tuleohtlike vedelike (nt bensiin, lahustid, happed, jahutus- ja määrdeained) imemiseks.

Näit Kirjeldus Hoolduse indikaatortuli Filtri vahetamine Kui LED-tuli põleb, siis on filter blokeerunud.

1. Kontrollige tolmumahuti täituvusastet

Vajutage juhtnuppu Manuaalne filtripuhastus.

3. Kontrollige filtrit ja vahetage see vajaduse korral välja.192 Eesti 2268215

*2268215* Näit Kirjeldus Täituvuskontroll Kui LED-tuli põleb, on turvaväljalülitus vee imemisel aktiveeritud. Tühjendage mahuti ja puhastage sondid. Võimsusnäidik Näit annab teavet filtri oleku kohta. Maksimaalse imivõimsuse korral põlevad kõik 3 LED-tuld.

Juhtnupp Kirjeldus Manuaalne filtripuhastus. Vajutage sellele nupule, et käivitada manuaalset filtripuhastust. Automaatne filtripuhastus Kui LED-tuli põleb, siis on automaatne filtripuhastus aktiveeritud. Inaktiveerige automaatne filtripuhastus, selleks vajutage nupule. LED-tuli kustub. Vooliku läbimõõdu seadistus (ainult M-klassi puhul) Vajutage nupule, et välja reguleerida kasutatava imivooliku läbimõõtu. Reguleeritav väärtus sõltub külgeühendatud tööriistast ja selle tolmueemal- dusava läbimõõdust ning vajaduse korral tuleb seda kohandada.

Vee- ja tolmuimeja koos filtriga, imivoolik koos pöördmuhvi (tolmuimeja juures) ja tööriistamuhviga, (plastist) tolmukott PE, kasutusjuhend Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

3.7 Akustiline hoiatussignaal

VC 20M-X VC 40M-X M-tolmuimejad on varustatud akustilise hoiatussignaaliga. See kõlab ohutuse huvides, kui õhukiirus imivoolikus on väiksem kui 20 m/s. Selleks et hoiatussignaal korrektselt vallanduks, tuleb kasutatava imivooliku läbimõõt imivooliku regulaatorist välja reguleerida.

Filtrielemendi puhastus toimib üksnes siis, kui imivoolik on külge ühendatud. Seade on varustatud manuaalse ja automaatse filtripuhastusfunktsiooniga, et eemaldada filtrist suurem osa sinna kogunenud tolmust. Automaatst filtripuhastust saab välja lülitada automaatse filtripuhastuse sisse-/väljalülitamise nupust; kui vajutada nupule uuesti, lülitub filtripuhastus taas sisse.*2268215* 2268215 Eesti 193 Seisund Tähendus LED põleb. Filtripuhastus on aktiveeritud. LED ei põle. Filtripuhastus on inaktiveeritud. Filtripuhastus aktiveerub automaatselt tolmuimeja igakordsel käivitamisel. Õhuvool (pulseeriv heli) puhastab filtrielemendi automaatselt. Pidevalt suure imemisvõimsuse võimaldamiseks peab filtripuhastus olema süsteemsete rakenduste korral (eelkõige lihvimisel ja lõikamisel) või suures koguses tolmu imemisel aktiveeritud. Olenemata automaatsest filtripuhastusest saab filtrit mis tahes ajal manuaalse filtripuhastuse nupule vajuta- misega puhastada. Power-puhastus: Maksimaalse võimsuse filtripuhastusel saavutate, kui sulgete voolikute ja vajutate samal ajal manuaalse filtripuhastuse nupule.

3.9 Märkused kasutamise kohta

VC 20M-X VC 40M-X M-tolmuimejat kasutage üksnes koos tolmukotiga. Klass M, kui imete tolmu, mille lubatud kontsentratsioon töökohal on ≥ 0,1 mg/m3. Lisatarvikud ja rakendusviisid Materjali number Lisatarvikud Otstarve 2261451 Plastist tolmukott PE VC 20, VC 150-

Generaatori või transformaatori kasutamisel peab selle väljundvõimsus olema vähemalt kaks korda suurem kui seadme tüübisildile märgitud nimisisendvõimsus. Transformaatori või generaatori tööpinge peab olema kogu aeg vahemikus + 5% ja -15% seadme nimipingest. VC 20-X VC 40-X Kaal 11 kg 14,4 kg Mõõtmed (P x L x K) 530 mm x 290 mm x 415 mm 560 mm x 365 mm x 590 mm Max lisakoormus 25 kg 25 kg Tolmumahuti maht 15 ℓ 30 ℓ Tolmu mahutavus 15 kg 34 kg Vee mahutavus 9 ℓ 22,8 ℓ194 Eesti 2268215 *2268215* VC 20-X VC 40-X Õhutemperatuur −10 ℃ … 40 ℃ −10 ℃ … 40 ℃ Automaatne filtripuhastus sensorjuhtimisega sensorjuhtimisega Võrgusagedus 50 Hz … 60 Hz 50 Hz … 60 Hz Kaitseklass I I Kaitseaste IP X4 IP X4

Nimivõimsus 1 200 W 1 100 W 1 100 W 1 100 W Elektrilise tööriista ühendus- pesa võimsus

(GB) 240 V (NZ) Nimivõimsus 1 200 W 1 200 W 1 200 W 1 200 W Elektrilise tööriista ühendus- pesa võimsus 2 400 W 1 100 W 1 800 W 1 200 W Võrgutoide (tüüp)

4.3 Max õhuvool ja max hõrendus

100 V 110 V 220 - 240 V 220 - 240 V (CH) 240 V (NZ) Max õhuvool (turbiin) 71 ℓ/s 71 ℓ/s 74 ℓ/s 74 ℓ/s 74 ℓ/s Max õhuvool vooliku otsas 177,1 m³/h (49,2 ℓ/s) 177,1 m³/h (49,2 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) Maks hõrendus 22,3 kPa 22,3 kPa 24,25 kPa 24,25 kPa 24,25 kPa

4.4 Andmed müra ja vibratsiooni kohta, mõõdetud vastavalt standardile EN 60335

Järgnevad andmed kehtivad kõikide tööstuslike vee- ja tolmuimejate VC 20 ja VC 40 suhtes. Helirõhutase (L

69 dB(A) Helirõhutaseme mõõtemääramatus (K

2,5 dB(A) Vibratsioonitase < 2,5 m/s² 5 Pikendusjuhtmete kasutamine HOIATUS Kahjustatud toitejuhe on ohtlik! Ärge puudutage toitejuhet, kui see on töö käigus vigastada saanud. Tõmmake seadme pistik elektrikontaktist välja. ▶ Kontrollige regulaarselt seadme toitejuhet ja vigastuste tuvastamisel laske see elektriala asjatundjal välja vahetada.

• Kasutage ainult kasutusotstarbeks lubatud piisava ristlõikega pikendusjuhtmeid. Vastasel korral võib seadme jõudlus väheneda ja juhe üle kuumeneda.

• Kontrollige, ega pikendusjuhe ei ole kahjustatud.

• Vigastatud pikendusjuhe vahetage välja.

• Välistingimustes töötades kasutage ainult selleks ettenähtud ja vastava märgistusega pikendusjuhtmeid.*2268215* 2268215 Eesti 195 6 Kasutuselevõtt OHT Elektrivoolust põhjustatud oht. Kui vee- ja tolmuimeja ei ole vooluvõrku ühendatud nõuetekohaselt, võib tagajärjeks olla surm kui rasked kehavigastused. ▶ Ühendage vee- ja tolmuimeja vaid nõuetekohaselt maandatud vooluallikaga. ETTEVAATUST Kontrollimatud liigutused toovad kaasa kehavigastuste ohu! Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata. ▶ Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid.

1. Avage mõlemad kinnitusklambrid.

2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.

3. Võtke lisatarvikute osad tolmumahutist ja pakendist välja.

4. Asetage vastavalt juhisele sisse tolmukott.

5. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mõlemad kinnitusklambrid.

6. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.

7. Ühendage külge imivoolik.

6.2 Premium-tolmukoti paigaldamine 2

Teravad esemed võivad tolmukoti läbi torgata. Veenduge, et teravad esemed ei ole tolmukotti läbi torganud.

1. Tõmmake seadme võrgupistik pistikupesast välja.

2. Avage 2 kinnitusklambrit.

3. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.

4. Asetage Premium-tolmkott tolmumahutisse.

5. Veenduge, et adapter fikseerub korrektselt kohale ja tolmukott ei ulatu üle tolmumahuti serva.

6. Asetage tolmuimeja ülaosa tolmumahuti peale.

7. Sulgege 2 kinnitusklambrit.

8. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.

9. Ühendage külge imivoolik.

6.3 Tolmukoti (plast) vahetamine 3

1. Tõmmake seadme võrgupistik pistikupesast välja.

2. Avage 2 kinnitusklambrit.

3. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.

4. Vajaduse korral võtke täitunud Premium-tolmukott välja.

5. Asetage tolmukambrisse uus (plastist) tolmukott ja tõmmake tolmukott tolmumahuti serva ümber.

▶ Tolmukoti augud peavad olema tolmumahuti sisemuses. ▶ Rihtige sissepandud tolmukott mahuti serva musta joone abil välja.

6. Asetage tolmuimeja ülaosa tolmumahuti peale.

7. Sulgege 2 kinnitusklambrit.

8. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.

9. Ühendage külge imivoolik.196 Eesti 2268215

*2268215* 7 Käsitsemine HOIATUS Vigastuste oht. Filtrisüsteemi kahjustuste tõttu võib eralduda terviseohtlikku tolmu. ▶ Vajaduse korral (nt filtri purunemisel) lülitage tolmuimeja välja, eemaldage võrgupistik pistikupesast ja ärge jätkake tolmuimejaga töötamist enne, kui olete lasknud selle hooldustehnikutel üle vaadata. ETTEVAATUST Kontrollimatud liigutused toovad kaasa kehavigastuste ohu! Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata. ▶ Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid.

7.1 Vooliku läbimõõdu reguleerimine

1. Selleks et imeda kuiva mittesüttivat tolmu, mille kontsentratsiooni suhtes kehtivad piirmäärad, ja

puidulaaste, seadke imivooliku läbimõõdu regulaator imivooliku läbimõõdule vastavasse asendisse.

2. Muutke vooliku läbimõõdu seadistust ja seega akustilise hoiatussignaali lävendit, selleks vajutage

7.2 Töötamine ilma elektrilise tööriista ühendamiseks ette nähtud ühenduspesata

1. Enne võrgupistiku ühendamist pistikupessa veenduge, et seadme lüliti on asendis "OFF".

2. Ühendage seadme võrgupistik pistikupessa.

3. Keerake seadme lüliti asendisse "ON".

7.3 Töötamine elektrilise tööriista ühendamiseks ette nähtud ühenduspesa kasutades

Ühenduspesa on ette nähtud vaid elektrilise tööriista ühendamiseks tolmuimejaga. Ühenduspessa ühendatud elektrilise tööriista puhul tuleb kinni pidada elektrilise tööriista kasutusju- hendist ja selles sisalduvatest ohutusnõuetest.

1. Tõmmake vee- ja tolmuimeja võrgupistik pistikupesast välja.

2. Veenduge, et seadmega ühendatud elektrilise tööriista maksimaalne võimsus on väiksem kui ühendus-

pesa lubatud maksimumvõimsus (vt tabelit "Tehnilised andmed" ja ühenduspesal toodud andmeid).

3. Enne võrgupistiku ühendamist pistikupessa veenduge, et seade on välja lülitatud.

4. Ühendage elektrilise tööriista pistik seadme ühenduspessa.

5. Ühendage seadme võrgupistik pistikupessa.

6. Keerake seadme lüliti asendisse "Auto".

7. Lülitage elektriline tööriist sisse.

Pärast elektrilise tööriista väljalülitamist töötab vee- ja tolmuimeja veel mõne sekundi, et imivoolikus olev tolm jõuaks tolmumahutisse.

7.4 Kuiva tolmu imemine

Kuiva tolmu, eelkõige mineraalse tolmu imemisel tuleb veenduda, et tolmumahutisse on alati asetatud õige tolmukott. Nii saab kokkukogutud materjali lihtsalt ja puhtalt käidelda. ETTEVAATUST Terviseohtlikust tolmust tingitud vigastuste oht! Ilma filtrielemendita võib välja pääseda ohtlikke sisseimetud aineid. ▶ Kasutage tolmuimejat ainult siis, kui filtrielement on paigaldatud. ▶ Veenduge, et filtrielement on kuiv ja et sisse on pandud sobiv tolmukott.*2268215* 2268215 Eesti 197

7.5 Vedelike imemine

ETTEVAATUST Terviseohtlikust tolmust tingitud vigastuste oht! Ilma filtrielemendita võib välja pääseda ohtlikke sisseimetud aineid. ▶ Kasutage tolmuimejat ainult siis, kui filtrielement on paigaldatud.

1. Kontrollige täituvusnäitu. → Lehekülg 199

2. Võimaluse korral kasutage vedelike imemiseks eraldi filtrielementi.

Teavet sobivate filtrite kohta saate tarvikute kasutusjuhistest → Lehekülg 193.

3. Pärast vedelike imemist avage mõlemad sulgurklambrid.

4. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage siledale pinnale, nii et filtrielement saaks

5. Tühjendage tolmumahuti ja puhastage see veevoolikuga. Puhastage elektroodid harjaga ja filtrielement

pärast eelnevat kuivatamist käega tõmmates.

1. Lülitage elektriline tööriist välja.

2. Keerake seadme lüliti asendisse "OFF".

3. Tõmmake vee- ja tolmuimeja võrgupistik pistikupesast välja.

4. Kerige toitejuhe kokku ja riputage see juhtmekonksu külge.

5. Tühjendage tolmumahuti ja pühkige seade niiske lapiga puhtaks.

6. Kerige voolik kokku.

7. Hoidke seadet kuivas, kõrvalistele isikutele ligipääsmatus kohas.

7.7 Kuiva tolmu eemaldamine tolmumahutist

1. Tõmmake seadme võrgupistik pistikupesast välja.

2. Avage 2 kinnitusklambrit.

3. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see ühetasasele pinnale.

4. Tühjendage tolmumahuti:

VC 20L-X VC 40L-X ▶ Võtke kinni süvistatud käepidemetest ja tühjendamiseks kallutage tolmumahutit või eemaldage tolmukott. VC 20M-X VC 40M-X ▶ M klassi tolmuimejate puhul: Võtke tolmukott tolmumahutist välja. H-tolmuimejat kasutage üksnes koos tolmukotiga.

5. Seejärel asetage tolmuimeja ülaosa tolmumahutile ja sulgege 2 kinnitusklambrit.

7.8 Tolmukotita tolmumahuti tühjendamine (vedelike puhul)

1. Tõmmake seadme võrgupistik pistikupesast välja.

2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pinnale.

3. Avage 2 kinnitusklambrit.

4. Võtke kinni süvistatud käepidemetest ja tühjendamiseks kallutage tolmumahutit.

5. Puhastage tolmumahuti serv niiske lapiga.

6. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mõlemad kinnitusklambrid.198 Eesti 2268215

7.9 Liigvoolukaitselüliti kasutamine 4

Vaid Austraalia ja Uus-Meremaa puhul Kaitse kaitseb elektrilise tööriista ühenduspesa voolutippude eest. Kaitse rakendumise korral on liigvoolukaitse (valge) läbipaistva katte all näha. Et kaitse uuesti ei rakenduks, kõrvaldage põhjus, nt lahutage külgeühendatud elektriline tööriist seadme ühenduspesast. ▶ Selleks et taastada vooluvarustust külgeühendatud elektrilise tööriistaga, vajutage liigvoolukaitselülitile. 8 Hooldus ja korrashoid

8.1 Tolmuimeja hooldus

HOIATUS Elektrivoolust põhjustatud oht! Elektridetailide asjatundmatu parandus võib kaasa tuua elektrilöögist tingitud raskeid vigastusi. ▶ Elektridetaile laske parandada üksnes kvalifitseeritud elektrikul. ▶ Hoidke tolmuimeja, eelkõige selle käepidemed, puhtad ja vabad õlist ning rasvast. Ärge kasutage silikooni sisaldavaid hooldusvahendeid. ▶ Ärge kasutage vee- ja tolmuimejat, kui selle ventilatsiooniavad on ummistunud! Puhastage ventilatsioo- niavasid ettevaatlikult kuiva harjaga. Hoidke ära võõrkehade tungimine tolmuimeja sisemusse. ▶ Puhastage välispinda regulaarselt veidi niiske lapiga. Ärge kasutage puhastamiseks pihusteid, aurupesu ega voolavat vett, kuna see võib avaldada mõju tolmuimeja elektrilisele ohutusele. L- ja M-klassi tolmuimejate puhul: Hooldusel ja puhastamisel tuleb tolmuimejat käsitseda nii, et see ei ole hooldust teostavatele isikutele ega teistele inimestele ohtlik. ▶ Kasutage filtreeritud sundventilatsiooni. ▶ Kandke kaitserõivastust. ▶ Puhastage hoolduspiirkond nii, et ohtlike ainete pääs ümbritsevasse keskkonda on tõkestatud. ▶ Enne kui eemaldate tolmuimeja ohtlikke aineid sisaldavast piirkonnast, imege või pühkige tolmuimeja välispind puhtaks või pakkige tolmuimejat õhukindlalt sisse. Seejuures vältige ladestunud ohtliku tolmu lendumist. ▶ Hooldus- ja korrashoiutöödel tuleb kõik määrdunud detailid, mida ei olnud võimalik piisavalt puhastada, pakkida hermeetilistesse kottidesse ja vastavalt kehtivatele eeskirjadele hävitada. ▶ Laske vähemalt kord aastas Hilti hoolduskeskuses või asjaomase väljaõppega isikul teha tolmutehniline kontroll, mille raames kontrollitakse nt filtri korrasolekut, tolmuimeja hermeetilisust ja kontrollseadiste toimivust.

Puhastamiseks ärge lööge filtrielementi vastu kõvu esemeid, samuti ärge kraapige filtrit kõvade või teravate esemetega. Vastasel korral lüheneb filtrielemendi kasutusiga. Filtrielementi ei tohi puhastada suruõhuga. See võib tekitada filtris pragusid. Filtrielement on kuluv detail. ▶ Vahetage filtrielement välja vähemalt kord aastas. ▶ Intensiivsema kasutamise korral vahetage filtrielementi sagedamini.

8.3 Filtrielemendi vahetamine 5

1. Tõmmake seadme võrgupistik pistikupesast välja.

4. Tõstke filtrielement süvenditest hoides ettevaatlikult välja.

5. Puhastage tihendi pind lapiga.

9. Veenduge, et filtrivahetuse tõttu tolmuimejast ja / või filtrielemendist eralduva tolmu uuesti eemaldate.

8.4 Täituvusnäidu kontrollimine 6

1. Tõmmake seadme võrgupistik pistikupesast välja.

2. Avage mõlemad kinnitusklambrid.

3. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pinnale.

4. Kontrollige lülituskontakte (traadid) määrdumise suhtes ja vajaduse korral puhastage need harjaga.

5. Kontrollige tolmuimeja ülaosa tihendit määrdumise suhtes ja vajaduse korral puhastage see lapiga.

6. Asetage tolmuimeja ülaosa tolmumahuti peale.

7. Sulgege mõlemad sulgurklambrid.

8. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.

8.5 Kontrollimine pärast hooldus- ja korrashoiutöid

1. Pärast hooldus- ja korrashoidutöid kontrollige, kas vee- ja tolmuimeja on korrektselt kokku pandud ja

Tolmuimejat, mille tolmumahuti on täitunud, ei tohi kanda. Tolmuimejat ei tohi riputada kraana külge. ▶ Vajaduse korral eemaldage hoidikust Power Conditioner või lahtised tarvikud. ▶ Tühjendage tolmuimeja enne teise kohta transportimist. ▶ Ärge kallutage tolmuimejat ja juhul, kui olete imenud vedelikke, transportige tolmuimejat ainult püstiasen- dis. ▶ Teisaldamiseks võite vooliku mõlemad otsad koonusadapteri abil ühendada. VC 20M-X VC 40M-X M-klassi tolmuimejate puhul HOIATUS Terviseohtlikust tolmust tingitud vigastuste oht! Liitmiku kauduvõib välja pääseda ohtlikke sisseimetud aineid. ▶ M klassi tolmuimejate puhul sulgege liitmik transportimisel ja kasutusvälisel ajal korgiga.

9.2 Kohvi kinnitamine 7

1. Tagage tolmuimeja stabiilne asend ja lukustage pidur. Tõmmake transpordipide täielikult välja.

2. Paigutage üks või mitu kohvrit tolmuimeja peale.

▶ Kohver / kohvrid ei tohi olla transpordikäepidemest kõrgemad. ▶ Ärge ületage maksimaalset lisakoormust.

3. Tõmmake lukustusrihm hoidikust välja ja pingutage see üle kohvri. Vajaduse korral pikendage lukustus-

▶ Hoidke seadet kuivas, kõrvalistele isikutele ligipääsmatus kohas. 10 Abi tõrgete puhul Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.200 Eesti 2268215 *2268215*

10.1 Tolmuimeja tõrge

Tõrge Võimalik põhjus Lahendus Hoolduse indikaatortuli Filtri vahetamine põleb. Filtrielement on ummistunud või liiga vana. ▶ Kontrollige tolmumahuti täitu- vusastet. ▶ Vajutage juhtnuppu Manuaalne puhastus.

• Lehekülg 192 ▶ Vajaduse korral vahetage filter välja. → Lehekülg 198 Sisse pole pandud ühtegi filtriele- menti. ▶ Pange sisse sobiv filtrielement.

• Lehekülg 198 Seade ei tööta või lülitub pä- rast lühiaegset käivitumist välja. Rakendus vee väljalülitus. ▶ Andurid ja andurite ümbrus puhastage harjaga. VC 20M-X VC 40M-X Akustiline hoiatussignaal (vä- henenud imivõimsus) Tolmukott on täis. ▶ Vahetage tolmukott välja. Filtrielement on väga määrdunud. ▶ Kui automaatne filtripuhastus on inaktiveeritud, aktiveerige see ning laske vee- ja tolmuimejal 30 sekundit töötada. Elektrilise tööriista imivoolik või tol- mueemalduskate on ummistunud. ▶ Puhastage imivoolik ja tolmuee- malduskate. Vooliku läbimõõt on välja reguleeri- tud valesti. ▶ Reguleerige vooliku läbimõõt välja → Lehekülg 196. Tolmu puhutakse seadmest välja. Filtrielement ei ole korrektselt pai- galdatud. ▶ Paigaldage filtrielement uuesti.

• Lehekülg 198 Filtrielement on kahjustatud. ▶ Paigaldage uus filtrielement.

• Lehekülg 198 Seade lülitub soovimatult sisse ja välja või annab ka- sutajale staatilise laengu. Elektrostaatiline juhtimine ei ole ta- gatud, seade on ühendatud maan- damata pistikupessa. ▶ Ühendage seade maandatud pistikupessa, kasutage an- tistaatilist voolikut. Mootor ei tööta enam. Võrgupistikupesa kaitsekork on välja lülitunud. ▶ Lülitage kaitsekork sisse. ▶ Pärast veelkordset väljalülitu- mist tehke kindlaks liigvoolu põhjus. Tolmumahuti on täis. ▶ Lülitage seade välja ja tühjen- dage tolmumahuti. Rakendus mootori termokaitse. ▶ Lülitage seade välja ja laske sellel umbes 5 minutit jahtuda. ▶ Kui mootor ei käivitu, toimetage seade Hilti hooldekeskusse. Mootori termokatise lülitab mootori korduvalt välja. ▶ Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga. Mootor ei tööta automaatre- žiimis. Külgeühendatud tööriist on de- fektne või ei ole korrektselt ühen- datud. ▶ Kontrollige külgeühendatud seadme toimivust või ühendage võrgupistik korrektselt pistiku- pessa. Automaatne filtripuhastus ei toimi. Imivoolik ei ole külge ühendatud. ▶ Ühendage külge imivoolik.*2268215* 2268215 Eesti 201

10.2 Süsteemitööriista tõrge

Juhul kui tolmuimejat kasutatakse traadita süsteemis, võivad ühendatud süsteemitööriistade ekraanidele ilmuda järgmised teated. Tõrge Võimalik põhjus Lahendus Hoolduse indikaatortuli Tun- damtu viga süttib. Ühendatud süsteemitööriist on saanud tolmuimejalt tundmatu vea- koodi. ▶ Kontrollige tolmuimejat tõrgete suhtes. Hoolduse indikaatortuli Filtri vahetamine põleb. Filtrielement on ummistunud või liiga vana. ▶ Kontrollige tolmumahuti täitu- vusastet. ▶ Vajutage juhtnuppu Manuaalne puhastus.

• Lehekülg 192 ▶ Vajaduse korral vahetage filter välja. → Lehekülg 198 Sisse pole pandud ühtegi filtriele- menti. ▶ Pange sisse sobiv filtrielement.

• Lehekülg 198 Hoolduse indikaatortuli Vee väljalülitumine põleb. Rakendus vee väljalülitus. ▶ Andurid ja andurite ümbrus puhastage harjaga. Hoolduse indikaatortuli vähe- nenud imivõimsus põleb. Tolmukott on täis. ▶ Vahetage tolmukott välja. Filtrielement on väga määrdunud. ▶ Kui automaatne filtripuhastus on inaktiveeritud, aktiveerige see ning laske vee- ja tolmuimejal 30 sekundit töötada. Elektrilise tööriista imivoolik või tol- mueemalduskate on ummistunud. ▶ Puhastage imivoolik ja tolmuee- malduskate. Vooliku läbimõõt on välja reguleeri- tud valesti. ▶ Reguleerige vooliku läbimõõt välja → Lehekülg 196. 11 Utiliseerimine Hilti Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõudeid ülevõtvatele siseriiklikele õigusaktidele tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. ▶ Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega! Puurmed Keskkonnaohutust silmas pidades on eelnevalt töötlemata puurmete juhtimine veekogudesse või kanalisat- siooni problemaatiline. ▶ Teavet kehtivate eeskirjade kohta saate asjaomastest ametkondadest. Soovitame kasutada järgmist eeltöötlust: ▶ Koguge puurmed kokku (näiteks veeimeja abil). ▶ Laske puurmetel settida ja ladustage tahked jäätmed ehitusmaterjalide jääkide ladustamiskohas (floku- landid võivad eraldusprotsessi kiirendada).202 Latviešu 2268215 *2268215* ▶ Enne jääkvee (aluseline, ph-tase > 7) suunamist kanalisatsiooni neutraliseerige see happelise neutralisat- sioonivahendiga või lahjendage rohke veega. Puurimistolm ▶ Käidelge kokkukogutud puurimistolmu vastavalt konkreetse riigi õigusaktidega kehtestatud nõuetele. 12 Tootja garantii ▶ Kui Teil on küsimusi garantiitingimuste kohta, pöörduge Hilti müügiesindusse. Oriģinālā lietošanas instrukcija 1 Informācija par dokumentāciju
