HASZNÁLATI ÚTMUTATÓ VC 20MX HILTI

3. Avage filtrikassett.

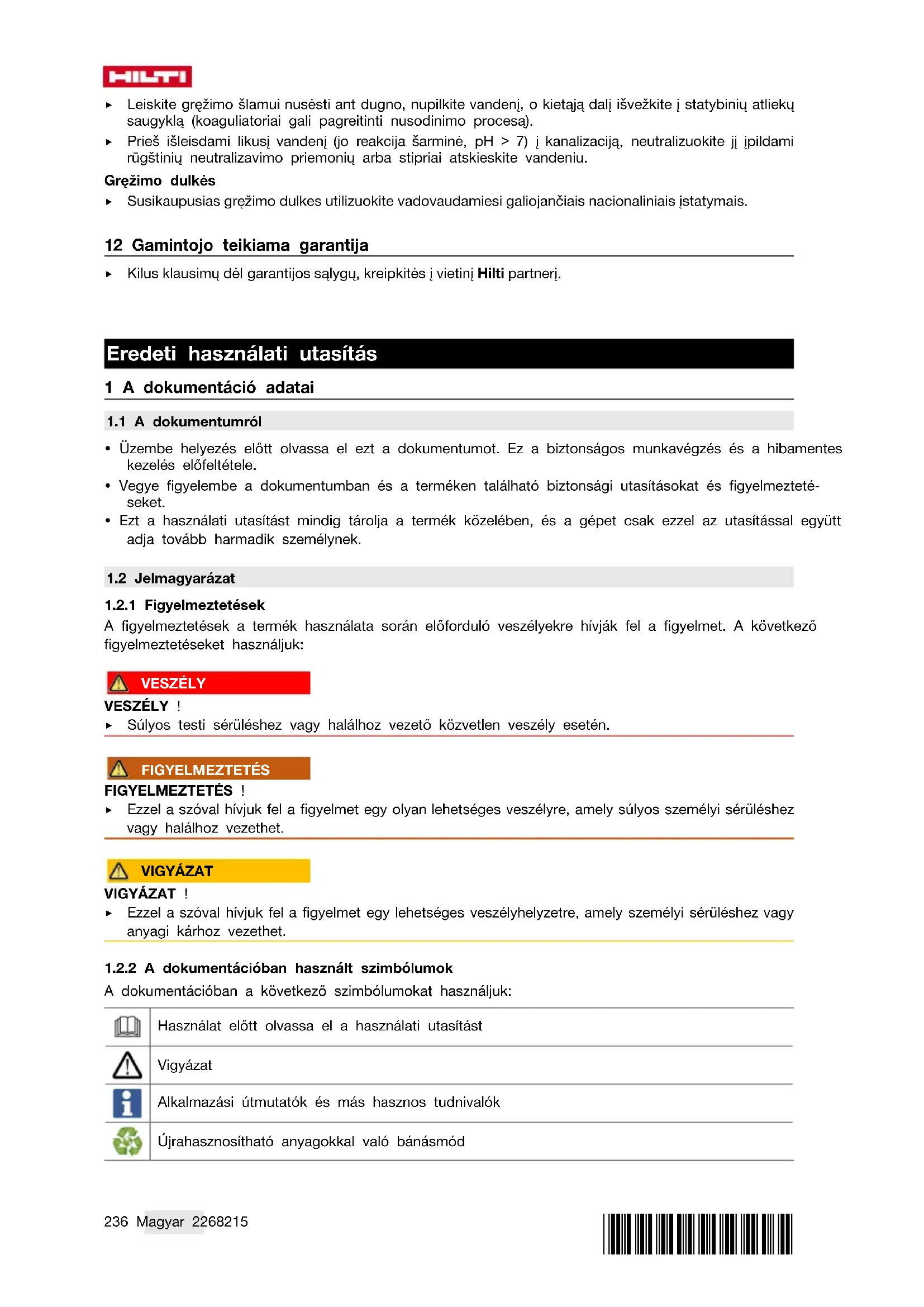

• Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.

• Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket.

• Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő figyelmeztetéseket használjuk: VESZÉLY VESZÉLY ! ▶ Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén. FIGYELMEZTETÉS FIGYELMEZTETÉS ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet. VIGYÁZAT VIGYÁZAT ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely személyi sérüléshez vagy anyagi kárhoz vezethet.

1.2.2 A dokumentációban használt szimbólumok

A dokumentációban a következő szimbólumokat használjuk: Használat előtt olvassa el a használati utasítást Vigyázat Alkalmazási útmutatók és más hasznos tudnivalók Újrahasznosítható anyagokkal való bánásmód*2268215* 2268215 Magyar 237 Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma- gyarázatában lévő számokra utalnak Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.

1.3 Termékhez kötődő szimbólumok

1.3.1 Szimbólumok a terméken

A terméken a következő szimbólumokat használhatjuk: A készülék NFC technológiás, iOS és Android platformokkal kompatibilis adatátvitelhez használ- ható. Amennyiben fel van tüntetve a terméken, akkor a tanúsítóhely az érvényben lévő szabályok szerint jóváhagyta a terméket az USA-beli és a kanadai piacokra.

A következő tiltó jelzéseket használjuk a terméken: Tilos daruval szállítani

1.4 Speciális címke a terméken

FIGYELMEZTETÉS: Ez az elszívó egészségre ártalmas porokat tartalmaz. Az ürítést és a karbantartást, beleértve a porzsák eltávolítását is, csak olyan szakemberek végezhetik, akik megfelelő személyi védőfelsze- relést viselnek. Az elszívót kizárólag teljesen felszerelve és kifogástalanul működő szűrőrendszerrel együtt működtesse. Az elszívón a következő figyelmeztető matricák egyike található: VC 20L-X VC 40L-X Figyelmeztető matrica L-jelzésű elszívóknál: Ügyeljen arra, hogy a figyelmeztető matrica jól látható legyen. VC 20M-X VC 40M-X238 Magyar 2268215 *2268215* Figyelmeztető matrica L-jelzésű porelszívóknál: Ügyeljen arra, hogy a figyelmeztető matrica jól látható legyen.

1.5 Termékinformációk

A Hilti termékeket kizárólagszakember általi használatraszánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket. A típusjelölés és a sorozatszám a típustáblán található. ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Száraz-nedves porelszívó VC 20M-X VC 20L-X VC 40M-X VC 40L-X Generáció 1. Sorozatszám

1.6 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Biztonság

2.1 Általános biztonsági tudnivalók

A használati utasítás egyes fejezeteiben található biztonsági utasításain kívül a következő rendelkezéseket is szigorúan be kell tartani. ▶ Olvasson el minden információt! A következő információk figyelmen kívül hagyása elektromos áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet. ▶ Ha a készüléket elektromos kéziszerszámmal együtt használja, a használat előtt olvassa el az elektromos kéziszerszám használati utasítását és tartsa be az összes utasítást. ▶ A készülék átalakítása tilos. ▶ Használja a megfelelő készüléket. Ne használja a készüléket olyan célra, melyre az nem alkalmas; kizárólag rendeltetésszerűen és kifogástalan állapotban használja a készüléket. ▶ A készülékkel végzendő munka megkezdése előtt tájékozódjon a kezelésről, az anyag jellegéből következő veszélyekről, valamint a felszívott anyag biztonságos ártalmatlanításáról. ▶ Vegye figyelembe a környezeti viszonyokat. Ne használja a készüléket olyan helyen, ahol tűz és robbanásveszély áll fenn. ▶ A készüléket csak olyan személyek használhatják, akik ismerik a készüléket, tájékoztatást kaptak a használatukat illetően és tisztában vannak a használatból esetlegesen következő veszélyekkel. Gyermekek nem használhatják a készüléket. Gyermekek csak felügyelet mellett tartózkodhatnak a termék közelében. Ügyeljen arra, hogy ne játszhassanak a termékkel. ▶ A használaton kívüli készülékeket tárolja biztonságosan. A használaton kívüli készüléket száraz, magas, elzárt helyen kell tárolni, hogy gyermekek ne férhessenek hozzá.*2268215* 2268215 Magyar 239

2.2 Személyi biztonsági előírások

▶ Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a készü- lékkel. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a készüléket. Egy pillanatnyi figyelmetlenség a készülék használata során komoly sérülések- hez vezethet ▶ A készülék kezelőjének és a közvetlen közelében tartózkodóknak kötelező az üzemeltetés és karbantartás során védőszemüveg, védősisak, fülvédő, védőkesztyű, munkavédelmi cipő és könnyű légzőmaszk használata. ▶ Győződjön meg arról, hogy az elszívó nem gurulhat el vagy nem eshet le. ▶ Működtesse a kerékfékeket a porelszívó biztos állásának biztosításához. Nyitott kerékfékek esetén a porelszívó kontrollálatlan mozgásba kezdhet.

Tartsa be az Ön országában érvényben lévő balesetvédelmi előírásokat. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyes hatását.

2.3 Készülék gondos kezelése és használata

▶ Sose hagyja a készüléket felügyelet nélkül. ▶ Ne kapcsolja ki a szűrőtisztítást veszélyes porok elszívásakor, különösen port termelő elektromos kéziszerszámok használata esetén. ▶ A készüléket védje a fagy ellen. ▶ Rendszeresen tisztítsa meg a víz szintjét korlátozó berendezést az utasítás szerint kefével, és vizsgálja meg, megtalálhatók-e rajta sérülés jelei. ▶ A szívófej felhelyezése során ügyeljen arra, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel. Sérülés és károsodás veszélye áll fenn. ▶ Ellenőrizze, hogy esetleg nem sérült-e a készülék vagy a tartozék. A további használat előtt a védőberendezéseket és az enyhén sérült alkatrészeket gondosan meg kell vizsgálni, hogy kifo- gástalanul és előírásszerűen működnek-e. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem akadnak-e és sértetlenek-e. Az összes alkatrész legyen megfelelően felsze- relve, és teljesítse valamennyi feltételt, csak így biztosítható a készülék kifogástalan üzemeltetése. ▶ A készüléket csak szakképzett személyzet javíthatja, kizárólag eredeti pótalkatrészek felhaszná- lásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad. ▶ Mindig húzza ki a csatlakozódugót az aljzatból, ha nem használja a készüléket (munkaszüne- tekben), a készülék ápolása és karbantartása, valamint tartozékok és szűrő cseréje előtt. Ez az elővigyázatossági intézkedés meggátolja a készülék szándékolatlan üzembe helyezését. ▶ Az elszívót soha ne húzza a hálózati kábelnél fogva másik munkahelyzetbe. Ne menjen rá az elszívóval az elektromos kábelre.

Ne szállítsa daruval a készüléket. VC 20M-X VC 40M-X Kiegészítőleg M-osztályú elszívók esetében ▶ Szállítás és a készülék használaton kívül helyezése esetén zárja le a bevezető csőcsonkot a zárókarmantyúval.

2.4 Elektromos biztonsági előírások

▶ A készülék csatlakozódugójának illeszkednie kell a csatlakozóaljzathoz. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékhez ne használjon csatlakozóadaptert. A változtatás nélküli csatlakozódugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. ▶ Dugja a csatlakozódugót egy megfelelő, földelt csatlakozóaljzatba, amely biztonságosan van telepítve és minden helyi adottsággal összhangban működik. Ha nem biztos benne, hogy a csatlakozóaljzat földelve van-e, ellenőriztesse szakképzett villamossági szakemberrel. ▶ Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszek- rényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. ▶ Tartsa távol az elektromos kéziszerszámot az esőtől és egyéb nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. ▶ Győződjön meg arról, hogy a kábel nem halad át tócsán.240 Magyar 2268215 *2268215* ▶ Rendszeresen ellenőrizze a készülék csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy Hilti Szervizzel. Rendszeresen ellenőrizze a hosszabbítókábelt, és cserélje ki, ha sérült. ▶ Ha a munka során megsérül a hálózati csatlakozókábel és/vagy a hosszabbítókábel, akkor tilos megfogni azt! Húzza ki a hálózati dugót a csatlakozóaljzatból. A sérült csatlakozóvezeték és a sérült hosszabbítókábel áramütésveszélyt jelent. ▶ Az elektromos csatlakozókábelt csak a használati utasításban meghatározott típussal szabad helyettesí- teni. ▶ Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó készülékalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. ▶ Ha elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

Áramkimaradás esetén kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. ▶ A készülék dugaszolóaljzatát csak a kezelési utasításban leírt célra használja. ▶ Soha ne üzemeltesse a készüléket, ha az vizes vagy piszkos. A készülék felületére tapadó por, mindenekelőtt az elektromosan vezető anyagok pora, illetve a nedvesség kedvezőtlen körülmények között elektromos áramütéshez vezethet. A rendszeres időközönként vizsgáltassa meg a Hilti Szervizzel a szennyezett készüléket, különösen abban az esetben, ha gyakran munkál meg elektromosan vezető anyagot.

▶ Biztosítsa a munkahely jó megvilágítását. ▶ Biztosítsa a munkahely jó szellőzését. A rosszul szellőztetett munkahelyek egészségre károsak lehetnek a porterhelés miatt. ▶ Tartson rendet a munkaterületen. A munkaterületről el kell távolítani azokat a tárgyakat, amelyek sérülést okozhatnak. A munkaterületen uralkodó rendetlenség balesetet okozhat. ▶ Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos készülékek szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket.

2.6 Felszívott anyag

▶ Tilos olyan egészségre ártalmas porokat elszívni, amelynek a porosztálya meghaladja az elszívó porosztályát. Soha neszívjon fel az elszívóval gyúlékony és/vagy robbanékony porokat (magnézium és alumíniumport stb.). 60 °C-nál (140 °F) forróbb anyagok (pl. izzó cigaretta, forró hamu) nem szívhatók fel. ▶ Tilos gyúlékony, robbanékony, agresszív folyadékokat (hűtő és kenőanyagokat, benzint, oldósze- reket, savakat (pH < 5), lúgokat (pH > 12,5) stb.) felszívni. ▶ Azonnal kapcsolja ki az elszívót, ha hab vagy folyadék távozik belőle. ▶ Forró anyag felszívásakor viseljen max. 60 °C-ig (140 °F) védelmet nyújtó védőkesztyűt.

Ásványi fúróiszappal végzett munka közben viseljen védőruhát és kerülje el, hogy az iszap a bőrére kerüljön (pH > 9 maró). ▶ Kerülje a lúgos vagy savas folyadékokkal való érintkezést. Ha véletlenül mégis hozzáér, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, mossa ki bő vízzel és keressen fel egy orvost. VC 20L-X VC 40L-X Továbbá L-jelzésű elszívóknál ▶ Az L-osztályú elszívó alkalmas száraz, nem éghető porok, folyadékok, faforgács és veszélyes, > 1 mg/m³ expozíciós határértékű porok elszívására. A fel, ill. elszívandó porok veszélyessége szerint a készüléket megfelelő szűrőkkel kell felszerelni.*2268215* 2268215 Magyar 241 VC 20M-X VC 40M-X Kiegészítőleg M-osztályú elszívók esetében ▶ Az M-osztályú elszívó alkalmas száraz, nem éghető porok, faforgács és veszélyes, > 0,1 mg/m³ expozíciós határértékű porok elszívására. A fel, ill. elszívandó porok veszélyessége szerint a készüléket megfelelő szűrőkkel kell felszerelni. 3 Leírás

3.1 Termékáttekintés 1

Szállítómarkolat (kihúzható)

Rögzítőhurok Hilti kofferhez

A készülék csatlakozóaljzata

Kijelző- és kezelőmező

Vakfedél a rádiómodulhoz (opcionális)

A készülék kapcsolója

Bevezető szerelvény (szívótömlő)

Elektromos csatlakozókábel

Rögzítőhorog (2x) gumis tartóval

Szűrőkazetta rögzítőkengyellel

3.2 Rendeltetésszerű használat

Az itt leírt termékek univerzális ipari porelszívók, ipari célú használatra készültek. Száraz és nedves porelszívóként is alkalmazhatók. A termékkel tilos embereket vagy állatokat tisztítani. A készülékkel tilos víz alatt dolgozni. ▶ A termékkel végzendő munka megkezdése előtt tájékozódjon a kezelésről, az anyag jellegéből következő veszélyekről, valamint az anyag biztonságos ártalmatlanításáról. ▶ A terméket ne használja folyamatos tartós üzemben, automata és félautomata berendezésekben. ▶ A sérülés veszélyének csökkentése érdekében csak eredeti Hilti tartozékokat és szerszámokat használ- jon. ▶ Elektrosztatikus hatások elkerüléséhez használjon antisztatikus szívótömlőt. ▶ Ne szívjon fel olyan tárgyat, például hegyes vagy éles peremű anyagot, amely a porzsákon keresztül sérülést okozhat. ▶ A terméket ne használja létra helyett. ▶ Tartsa be az Ön országában érvényben lévő balesetvédelmi előírásokat. Megengedett alkalmazások: Amennyiben az elszívott levegő visszakerül a helyiség légterébe, porelszívás esetén feltétlenül biztosítani kell a légcsere (L) megfelelő mértékét. Vegye figyelembe a vonatkozó nemzeti rendelkezéseket! ▶ Nagyobb mennyiségű por elszívása Hilti gyémántcsiszolóval, darabolóval, fúrókalapáccsal és szárazfúró fúrókoronával végzett munkák során. ▶ Ásványi fúróiszap elszívása Hilti gyémánt fúrókoronával, ill. Hilti gyémántvágóval végzett munkák során, valamint folyékony anyagok elszívása maximum 60 °C (140 °F) hőmérsékletig. ▶ Olaj és folyékony közegek elszívása maximum 60 °C (140 °F) hőmérsékletig.242 Magyar 2268215 *2268215* ▶ Fal- és padlófelületek nedves- és száraztisztítása VC 20M-X VC 40M-X Kiegészítőleg M-osztályú elszívók esetében ▶ Száraz, nem éghető porok, folyadékok, faforgács ésveszélyes, ≧ 0,1 mg/m³ robbanási határértékekkel rendelkező (M-porosztályú) porok elszívására. ▶ A kvarctartalmú ásványi por felszívására tervezett gépeknek meg kell felelniük legalább az M- porosztály követelményeinek. VC 20L-X VC 40L-X Továbbá L-jelzésű elszívóknál ▶ Száraz, nem éghető porok, folyadékok, faforgács és veszélyes, > 1 mg/m³ (L porosztály) expozíciós határértékű porok elszívása.

3.3 Lehetséges hibás használat

▶ Az elszívót tilos azbeszt felszívására használni. ▶ Az elszívót tilos elfektetve működtetni. ▶ Az elszívó nem használható robbanásveszélyes anyagok, izzó, égő vagy gyúlékony anyagok és agresszív porok (pl. magnézium vagy alumínium por) elszívására (kivétel: faforgács). ▶ Az elszívót tilos a gyúlékony folyadékok (pl. benzin, oldószerek, savak, hűtő- és kenőanyagok) felszívására használni.

3.4 Kijelzések a terméken

Kijelző Leírás Szűrőcsere szervizkijelző Ha a LED világít, akkor az annak a jele, hogy a szűrő eltömődött.

1. Ellenőrizze a szennyfogó tartály töltöttségét

Nyomja meg a Manuális szűrőtisztítás kezelőgombot.

3. Ellenőrizze és szükség esetén cserélje ki a szűrőt.

Töltésszint-felügyelet Ha a LED világít, akkor a védőlekapcsoló nedves üzemmódban aktív. Ürítse ki a tartályt, és tisztítsa meg a szondákat. Teljesítménykijelző A kijelző a szűrő aktuális állapotáról nyújt tájékoztatást. Maximális szívótelje- sítmény esetén mind a 3 LED világít.

3.5 Kezelőgombok a terméken

Kezelőgomb Leírás Manuális szűrőtisztítás A manuális szűrőtisztítás elvégzéshez nyomja meg ezt a gombot. Automatikus szűrőtisztítás Ha a LED világít, akkor aktív az automatikus szűrőtisztítás. Inaktiválja az automatikus szűrőtisztítást, ehhez nyomja meg a gombot. A LED kialszik.*2268215* 2268215 Magyar 243 Kezelőgomb Leírás Tömlőátmérő beállítása (csak M-osztályhoz) Az aktuálisan használt tömlőátmérő beállításához nyomja meg a gombot. A beállítandó érték a csatlakoztatott eszköztől és annak elszívási átmérőjétől függ, amit szükség esetén be kell állítani.

3.6 Szállítási terjedelem

Nedves-száraz porelszívó szűrőelemmel, komplett, forgókarmantyúval rendelkező szívótömlővel (szívóolda- lon), valamint szerszámkarmantyú, porzsák (műanyag) PE, használati útmutató A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő oldalon talál: www.hilti.group

3.7 Figyelmeztető hangjelzés

VC 20M-X VC 40M-X Az M-osztályú elszívók figyelmeztető hangjelzéssel rendelkeznek. Biztonsági okokból megszólal a figyel- meztető hangjelzés, ha a levegő sebessége a szívótömlőben 20 m/s alá csökken. Ahhoz, hogy a figyelmeztető jelzés helyesen oldjon ki, a tömlőátmérő beállításnál be kell állítani a használt szívótömlő átmérőjét.

A szűrőtisztítás csak rácsatlakoztatott szívótömlő esetén működik. Annak érdekében, hogy a szűrőelemet a lehető legnagyobb mértékben megszabadítsa a rátapadt portól, a porelszívó manuális és automatikus szűrőtisztítóval rendelkezik. Az automatikus szűrőtisztítás az „Automatikus szűrőtisztítás BE/KI” gombbal kapcsolható ki, majd újbóli megnyomásával újra bekapcsolható. Állapot Jelentés A LED világít. A szűrőtisztítás aktiválva van. A LED nem világít. A szűrőtisztítás ki van kapcsolva. A porelszívó minden indításakor a szűrőtisztítás automatikusan aktiválódik. A levegőlöket automatikusan megtisztítja a szűrőelemet (pulzáló zaj). A tartósan magas szívóteljesítmény eléréséhez a rendszeralkalmazások (különösen csiszolás, vágás és bemetszés esetén), illetve a nagyobb pormennyiségek elszívásakor a szűrőtisztítónak aktívnak kell lennie. Az automatikus szűrőtisztítótól függetlenül a szűrő bármikor megtisztítható a „Manuális szűrőtisztítás” gomb megnyomásával. Power tisztítás: A szűrőtisztítás maximális teljesítményéhez zárja a tömlőt és ezzel egyidejűleg nyomja meg a „Manuális szűrőtisztítás“ gombot.244 Magyar 2268215 *2268215*

3.9 Felhasználási utasítások

VC 20M-X VC 40M-X Az M-osztályú elszívót kizárólag porzsákkal együtt használja. M-porosztályú kivitel ≥ 0,1 mg/m3 robbanási határértékkel rendelkező porok felszívásához. Tartozékok és alkalmazási módok Anyag- szám Tartozékok Alkalmazás módja 2261451 Műanyag porzsák PE VC 20, VC 150-6 ásványi alkalmazások, nedves és száraz 2262095 Műanyag porzsák PE VC 40, VC 150-10 ásványi alkalmazások, nedves és száraz 2261258 Premium porzsák VC 20, VC 150-6 Fa alkalmazások és ásványi alkalmazások (beton), száraz 2262130 Premium porzsák VC 40, VC 150-10 Fa alkalmazások és ásványi alkalmazások (beton), száraz 2261453 Szűrő PTFE VC 20⁄40⁄150 univerzális nedves és száraz 2261257 VC 20⁄40⁄150 univerzális szűrő univerzális nedves és száraz 2278640 DRY VC 20⁄40⁄150 univerzális szűrő száraz 2261452 Szűrő HEPA VC 20⁄40⁄150 nedves és száraz 203867 Szívótömlő 36x4,65M AS nedves és száraz 4 Műszaki adatok

4.1 Terméktulajdonságok

Generátorral vagy transzformátorral való működtetés esetén annak leadott teljesítménye legyen legalább a duplája a gép típustábláján megadott névleges teljesítményfelvételi értékeknek. A transzformátor vagy a generátor üzemi feszültsége mindig essen a termék névleges feszültségfelvételi értékeinek +5%-os és -15%-os határa közé. VC 20-X VC 40-X Tömeg 11 kg 14,4 kg Méretek (H x Sz x M) 530 mm x 290 mm x 415 mm 560 mm x 365 mm x 590 mm Max. kiegészítő terhelés 25 kg 25 kg Tartálytérfogat 15 ℓ 30 ℓ Por hasznos mennyiség 15 kg 34 kg Vízhasználati hasznos tér- fogat 9 ℓ 22,8 ℓ Levegő-hőmérséklet −10 ℃ … 40 ℃ −10 ℃ … 40 ℃ Automatikus szűrőtisztítás érzékelő által vezérelt érzékelő által vezérelt Hálózati frekvencia 50 Hz … 60 Hz 50 Hz … 60 Hz Érintésvédelmi osztály I I Védettség IP X4 IP X4*2268215* 2268215 Magyar 245

4.2 Névleges feszültség

100 V 110 V 110 V (GB 16 A) 110 V (GB 32 A) Névleges teljesítményfelvétel 1 200 W 1 100 W 1 100 W 1 100 W Elektromos kéziszerszám beé- pített készülékcsatlakozójának csatlakozási teljesítménye

• /• •/• 650 W 1 600 W Hálózati csatlakozó (típus) CNS HVCTF 300 3x2 mm

HARSJT 3x12 (2,5) AWG 220–240 V 220–240 V (CH) 220–240 V (GB) 240 V (NZ) Névleges teljesítményfelvétel 1 200 W 1 200 W 1 200 W 1 200 W Elektromos kéziszerszám beé- pített készülékcsatlakozójának csatlakozási teljesítménye 2 400 W 1 100 W 1 800 W 1 200 W Hálózati csatlakozó (típus)

4.3 Maximális térfogatáram és maximális vákuum

100 V 110 V 220–240 V 220–240 V (CH) 240 V (NZ) Max. térfogatáram (turbina) 71 ℓ/s 71 ℓ/s 74 ℓ/s 74 ℓ/s 74 ℓ/s Max. térfogatáram a tömlő vé- gén 177,1 m³/h (49,2 ℓ/s) 177,1 m³/h (49,2 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) 183 m³/h (50,6 ℓ/s) Max. vákuum 22,3 kPa 22,3 kPa 24,25 kPa 24,25 kPa 24,25 kPa

4.4 Zaj- és vibrációs értékek (az EN 60335 szabvány szerint mérve)

Az alábbi adatok az összes VC 20 és VC 40 ipari porelszívóra érvényesek. Kibocsátott hangnyomás szintje (L

69 dB(A) Hangnyomásszint bizonytalanság (K

2,5 dB(A) Kibocsátott rezgési érték < 2,5 m/s² 5 Hosszabbítókábel használata FIGYELMEZTETÉS Sérült kábel miatt fellépő veszély! Ne érintse a vezetéket, ha az munka közben megsérül. Húzza ki a gép csatlakozóvezetékét a dugaszolóaljzatból. ▶ Rendszeresen ellenőrizze a gép csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy felhatalmazott szakemberrel.

• Csak az adott felhasználási területre engedélyezett, megfelelő vezeték-keresztmetszetű hosszabbítóká- belt használjon. Ellenkező esetben a gép teljesítménye csökkenhet és a hosszabbítókábel túlhevülhet.

• Rendszeresen ellenőrizze a hosszabbítókábel épségét.

• A sérült hosszabbítókábelt cserélje ki.

• Ha hosszabbítókábelt használ, annak szabványosnak kell lennie. 6 Üzembe helyezés VESZÉLY Elektromos áram miatti veszély. A porelszívó nem megfelelő csatlakoztatása halálhoz vagy súlyos sérüléshez vezethet.

A porelszívót csak megfelelően földelt áramforráshoz csatlakoztassa.246 Magyar 2268215 *2268215* VIGYÁZAT Sérülésveszély nem ellenőrzött mozgások miatt! Nyitott kerékfékek esetén a porelszívó kontrollálatlan mozgásba kezdhet. ▶ Működtesse a kerékfékeket a porelszívó biztos állásának biztosításához.

6.1 Első üzembe helyezés

Válassza ki a megfelelő porzsákot az elszívott anyag (ásványi anyagok, fa) és az alkalmazás alapján (száraz/nedves). → „Felhasználási utasítások” c. fejezet

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartályról.

3. Emelje ki a tartozékokat a szennyfogó tartályból és a csomagolásból.

4. Helyezzen be porzsákot a leírás szerint.

5. Helyezze fel a szívófejet a szennyfogó tartályra és zárja a két zárókapcsot.

6. Győződjön meg arról, hogy a szívófej megfelelően van felszerelve és reteszelve.

7. Csatlakoztassa a szívótömlőt.

6.2 Premium porzsák behelyezése 2

A hegyes tárgyak átszúrhatják a porzsákot. Győződjön meg arról, hogy semmilyen tárgy sem szúrta át a porzsákot.

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Nyissa ki a 2 zárókapcsot.

3. Emelje el a szívófejet a szennyfogó tartályról.

4. Helyezze vissza a Premium porzsákot a szennyfogó tartályba.

5. Győződjön meg arról, hogy az adapter megfelelően bepattant, és a porzsák nem nyúlik túl a tartály

6. Helyezze a szívófejet a szennyfogó tartályra.

7. Zárja a 2 zárókapcsot.

8. Győződjön meg arról, hogy a szívófej megfelelően van felszerelve és reteszelve.

9. Csatlakoztassa a szívótömlőt.

6.3 Műanyag porzsák cseréje 3

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Nyissa ki a 2 zárókapcsot.

3. Emelje el a szívófejet a szennyfogó tartályról.

4. Szükség esetén vegye ki a megtelt műanyag porzsákot.

5. Helyezzen be egy új műanyag porzsákot a szennyfogó tartályba, majd hajtsa rá a porzsákot a szennyfogó

tartály szélére. ▶ A porzsák furatainak a szennyfogó tartály belsejében kell lenniük. ▶ A tartály peremén található fekete vonal segítségével igazítsa be a behelyezett porzsákot.

6. Helyezze a szívófejet a szennyfogó tartályra.

7. Zárja a 2 zárókapcsot.

8. Győződjön meg arról, hogy a szívófej megfelelően van felszerelve és reteszelve.

9. Csatlakoztassa a szívótömlőt.

7 Üzemeltetés FIGYELMEZTETÉS Sérülésveszély. A szűrőrendszer sérülése esetén egészségre káros por léphet ki. ▶ Vészhelyzetben (pl. szűrő szakadása) kapcsolja ki az elszívót, húzza ki a hálózati csatlakozót a dugaszolóaljzatból és ellenőriztesse az elszívót további használat előtt szakemberrel.*2268215* 2268215 Magyar 247 VIGYÁZAT Sérülésveszély nem ellenőrzött mozgások miatt! Nyitott kerékfékek esetén a porelszívó kontrollálatlan mozgásba kezdhet. ▶ Működtesse a kerékfékeket a porelszívó biztos állásának biztosításához.

7.1 A tömlőátmérő beállítása

1. Száraz, nem gyúlékony, expozíciós határértékekkel rendelkező porok és faforgács fel- és elszívásához

igazítsa egymáshoz a szívótömlő átmérőjét és a tömlőátmérő-beállító kapcsoló állását.

2. Módosítsa a tömlőátmérő beállítását és ezzel együtt a figyelmeztető hangjelzés küszöbértékét, ehhez

nyomja meg ismételten a gombot.

7.2 Üzemeltetés a készülék csatlakozóaljzatának használata nélkül

1. A hálózati csatlakozó bedugása előtt győződjön meg arról, hogy a készülék kapcsolója „OFF” állásban

2. Dugja be a porelszívó csatlakozódugóját az aljzatba.

3. Fordítsa el a készülék kapcsolóját az „ON“ pozícióra.

7.3 Üzemeltetés a készülék csatlakozóaljzatának használatával

A készülék csatlakozóaljzata csak elektromos kéziszerszámok elszívóhoz történő közvetlen csatlakoz- tatására szolgál. A készülék csatlakozóaljzatára csatlakoztatott elektromos kéziszerszám esetén figyelembe kell venni a kéziszerszám kezelési útmutatóját és az abban található biztonsági tudnivalókat.

1. Húzza ki a készülék csatlakozódugóját az aljzatból.

2. Ellenőrizze, hogy a csatlakoztatandó elektromos kéziszerszám maximális teljesítményfelvétele a készülék

csatlakozóaljzatának megengedett maximális teljesítménye alatt marad-e, lásd a „Műszaki adatok” c. fejezetet és a készülék csatlakozóaljzatán található nyomtatott szöveget.

3. Az elektromos kéziszerszám csatlakozódugójának bedugása előtt győződjön meg arról, hogy az elektro-

mos kéziszerszám ki van kapcsolva.

4. Dugja be az elektromos kéziszerszám csatlakozódugóját a készülék csatlakozóaljzatába.

5. Dugja be a porelszívó csatlakozódugóját az aljzatba.

6. Fordítsa el a készülék kapcsolóját az „Auto” pozícióra.

7. Kapcsolja be az elektromos kéziszerszámot.

Az elektromos kéziszerszám kikapcsolása után a porelszívó egy rövid ideig utánfutást végez annak érdekében, hogy a szívótömlőben található por elszívásra kerüljön.

7.4 Száraz porok elszívása

Száraz, különösen ásványi porok elszívása előtt ügyeljen arra, hogy a tartályban mindig a megfelelő porzsák legyen. A felszívott anyagot ekkor egyszerűen és tisztán lehet eltávolítani. VIGYÁZAT Sérülésveszély az egészségre ártalmas por miatt! Szűrőelem használata nélkül veszélyes por léphet ki. ▶ Az elszívót csak behelyezett szűrőelemmel működtesse. ▶ Ügyeljen arra, hogy a szűrőelem száraz-e, és a megfelelő porzsák van-e behelyezve.

7.5 Folyadék felszívása

VIGYÁZAT Sérülésveszély az egészségre ártalmas por miatt! Szűrőelem használata nélkül veszélyes por léphet ki. ▶ Az elszívót csak behelyezett szűrőelemmel működtesse.

1. Ellenőrizze a töltésszint-felügyeletet. → Oldal 249248 Magyar 2268215

2. Lehetőség szerint használjon külön szűrőelemet a nedves anyagokhoz.

A megfelelő szűrőkkel kapcsolatos tudnivalókat a tartozékok alkalmazási utasításai tartalmazzák

3. A folyadékok elszívása után nyissa ki a két zárókapcsot.

4. Emelje le a szívófejet a szennyfogó tartályról és helyezze egy sík felületre, hogy a szűrőelem megszárad-

5. Ürítse ki a szennyfogó tartályt, majd tisztítsa meg vízsugárral. Az elektródákat kefével, a szűrőelemet

előzetes szárítást követően kézzel lehúzva tisztítsa meg.

6. Hagyja a szennyfogó tartályt megszáradni.

7.6 Az elszívást követően

1. Kapcsolja ki az elektromos kéziszerszámot.

2. Fordítsa el a készülék kapcsolóját az „OFF” pozícióra.

3. Húzza ki a készülék csatlakozódugóját az aljzatból.

4. Tekerje fel a csatlakozóvezetéket és akassza a kábelhorogra.

5. Ürítse ki a tartályt, majd tisztítsa meg a készüléket, az áttörléshez használjon egy nedves ruhát.

6. Tekerje fel a tömlőt.

7. Jogosulatlan használat ellen védett módon helyezze el a porelszívót egy száraz helyiségben.

7.7 Szennyfogó tartály ürítése száraz porok esetén

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Nyissa ki a 2 zárókapcsot.

3. Emelje le a szívófejet a szennyfogó tartályról, és helyezze egy sík felületre.

4. Ürítse ki a szennyfogó tartályt:

Markolja meg a markolat mélyedéseit, és döntse meg a szennyfogótartályt az ürítéshez vagy vegye ki a porzsákot. VC 20M-X VC 40M-X ▶ M-osztályú elszívók esetén: Vegye ki a porzsákot a szennyfogó tartályból. A H-porosztályú elszívót kizárólag porzsákkal együtt használja.

5. Végül helyezze fel a szívófejet a szennyfogó tartályra, és zárja a 2 zárókapcsot.

7.8 Porzsák nélküli szennyfogó tartály kiürítése (folyadékok esetén)

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Emelje le a szívófejet a szennyfogó tartályról és helyezze egy sík felületre.

3. Nyissa ki a 2 zárókapcsot.

4. Markolja meg a markolat mélyedéseit, és döntse meg a szennyfogótartályt az ürítéshez.

5. Tisztítsa meg a szennyfogó tartály peremét egy rongy segítségével.

6. Helyezze fel a szívófejet a szennyfogó tartályra és zárja a két zárókapcsot.

7.9 Használjon túláramvédő-kapcsolót 4

Csak Ausztrália és Új-Zéland esetében A biztosíték az áramcsúcsoktól védi a készülékcsatlakozót. Ha a biztosíték kiold, akkor megjelenik a túláram-kapcsoló (fehér) az átlátszó burkolat alatt. Szüntesse meg az okot annak érdekében, hogy a csatlakoztatott elektromos készüléket leválaszthassa a készülék csatlakozóaljzatáról. ▶ A csatlakoztatott elektromos készülék áramellátásának helyreállításához nyomja meg a túláram-védőkapcsolót.*2268215* 2268215 Magyar 249 8 Ápolás és karbantartás

8.1 Az elszívó ápolása

FIGYELMEZTETÉS Elektromos áram miatti veszély! Az elektromos alkatrészek nem szakszerű javítása az áramütés okozta súlyos sérülésekhez vezethet. ▶ A készülék elektromos részeit csak szakképzett villamossági szakember javíthatja. ▶ Az elszívó, különösen a fogantyú, legyen mindig száraz, tiszta, olaj- és zsírmentes. Ne használjon szilikontartalmú ápolószereket. ▶ Soha ne üzemeltesse a porelszívót eldugult szellőzőnyílásokkal! Száraz kefét használjon a szellőzőnyílá- sok gondos kitisztításához. Idegen tárgyakkal ne nyúljon az elszívó belső részeihez, és ezt másoknak se engedje meg. ▶ Rendszeres időközönként tisztítsa meg enyhén benedvesített törlőronggyal a külső felületet. Tisztításhoz ne használjon szórókészüléket, gőzborotvát és folyó vizet, mert ez veszélyeztetheti a gép elektromos biztonságát. L- és M-osztályú elszívók esetén: Karbantartás és tisztítás során úgy kell kezelni az elszívót, hogy ne okozhasson veszélyt a karbantartók és más személyek számára. ▶ Használjon szűrt kényszerszellőztetést. ▶ Viseljen védőruhát. ▶ A karbantartási területet úgy tisztítsa meg, hogy ne kerüljön veszélyes anyag a környezetbe. ▶ Mielőtt eltávolítja az elszívót egy veszélyes anyagokkal szennyezett területről, végezzen porleszívást annak külső felületén majd törölje tisztára, vagy csomagolja be szorosan. Ennek során kerülje el, hogy a lerakódott, veszélyes por szétterjedjen. ▶ A karbantartási és javítási munkák során az összes olyan alkatrészt, amelyeket nem lehetett kielégítő módon megtisztítani, át nem eresztő tasakba kell csomagolni és a hulladékkezelésre érvényes előírásokkal összhangban ártalmatlanítani kell. ▶ Évente egyszer a Hilti Szerviznek vagy egy szakképzett szakembernek portechnikai ellenőrzést kell végeznie, ami kiterjed például a szűrő sérülésére, az elszívó légzáróságára és az ellenőrző berendezések működésére.

Tisztításhoz ne ütögesse a szűrőelemet kemény tárgyhoz és ne tisztogassa kemény, ill. hegyes tárggyal. Ezáltal csökken a szűrőelem élettartama. A szűrőelemet tilos nagynyomású tisztítóberendezéssel tisztítani. Az ugyanis szakadásokat okozhat a szűrő anyagában. A szűrőelem gyorsan kopó alkatrész. ▶ A szűrőelemet legalább félévente cserélje. ▶ Intenzív használat esetén gyakoribb csere szükséges.

8.3 Szűrőelem cseréje 5

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.

2. Nyissa ki a szűrőkazetta rögzítőkengyelét.

3. Nyissa ki a szűrőkazettát.

4. Vegye ki óvatosan a szűrőelemet a tartóban lévő markolat mélyedéseinél fogva.

5. Tisztítsa meg a tömítést egy kendő segítségével.

6. Helyezze be az új szűrőelemet.

7. Zárja a szűrőkazettát, ehhez hajtsa előre a fedélreteszt.

8. Zárja a szűrőkazetta rögzítőkengyelét.

9. Ügyeljen arra, hogy eltávolítsa a szűrőcsere következtében kilépő port az elszívóból és/vagy a szűrőe-

8.4 Töltésszint-felügyelet ellenőrzése 6

1. Húzza ki a hálózati dugót a csatlakozóaljzatból.250 Magyar 2268215

2. Nyissa ki a két zárókapcsot.

3. Emelje le a szívófejet a szennyfogó tartályról és helyezze egy sík felületre.

4. Ellenőrizze a megszakító érintkezők (huzalszondák) szennyezettségét, és ha szükséges, tisztítsa meg

5. Ellenőrizze a szívófej tömítésének szennyezettségét, és ha szükséges, tisztítsa meg a tömítést egy kendő

6. Helyezze a szívófejet a szennyfogó tartályra.

7. Zárja a két zárókapcsot.

8. Győződjön meg arról, hogy a szívófej megfelelően van felszerelve és reteszelve.

8.5 A készülék ellenőrzése az ápolás és karbantartás után

1. Az ápolási és karbantartási munkálatok elvégzése után ellenőrizze, hogy a porelszívó helyesen van-e

összeszerelve, és hogy hibátlanul működik-e.

2. Végezzen működéstesztet.

9 Szállítás és tárolás

Az elszívót ne hordozza, ha a szennyfogó tartálya megtelt. Az elszívó nem akasztható darura. ▶ Szükség esetén távolítsa el a Power Conditioner egységet vagy a különálló szerszámot a rögzítésből.

Mielőtt átvinné másik helyre, ürítse ki az elszívót. ▶ Ha folyadékot szívott fel, akkor ügyeljen rá, hogy ne döntse meg az elszívót, azt csak függőleges helyzetben szállítsa. ▶ Szállításhoz egymásba dughatja a tömlő két végét a kúpos adapter segítségével. VC 20M-X VC 40M-X M-osztályú elszívók esetén FIGYELMEZTETÉS Sérülésveszély az egészségre ártalmas por miatt! A bevezető csőcsonkon keresztül veszélyes elszívott anyag léphet ki. ▶ M-osztályú elszívók esetén a szállításhoz és használaton kívüli tároláshoz zárja a bevezető csőcsonkot a zárókarmantyúval.

9.2 Koffer rögzítése 7

1. Gondoskodjon az elszívó stabil helyzetéről, és reteszelje a rögzítőféket. Húzza ki teljesen a szállítómar-

2. Helyezzen egy vagy több koffert az elszívóra.

▶ A kofferek magasságban nem nyúlhatnak túl a szállítómarkolaton. ▶ Vegye figyelembe a maximálisan engedélyezett kiegészítő terhelést.

3. Húzza ki a rögzítőhurkot a tartóból, majd húzza át a koffereken. Szükség esetén hosszabbítsa meg a

4. Akassza be a rögzítőhurok akasztóját a szállítómarkolatba, és húzza meg a rögzítőhurkot.

▶ Jogosulatlan használat ellen védett módon helyezze el a porelszívót egy száraz helyiségben. 10 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez.*2268215* 2268215 Magyar 251

10.1 Elszívó üzemzavara

Üzemzavar Lehetséges ok Megoldás Világít a Szűrőcsere szerviz- kijelző. Szűrőelem eltömődött vagy túl régi. ▶ Ellenőrizze a szennyfogó tartály töltöttségi szintjét. ▶ Nyomja meg a Manuális tisztítás kezelőgombot. → Oldal 243 ▶ Szükség esetén cserélje ki a szűrőt. → Oldal 249 Nem helyeztek be szűrőelemet. ▶ Helyezzen be egy megfelelő szűrőelemet. → Oldal 249 A készülék nem működik, vagy rövid felfutás után le- kapcsol. A vízlekapcsolás kioldott. ▶ Tisztítsa meg a szondákat és azok környékét egy kefe segítségével. VC 20M-X VC 40M-X Figyelmeztető hangjelzés (csökkent szívóteljesítmény) A porzsák megtelt. ▶ Cserélje ki a porzsákot. A szűrőelem erősen szennyezett. ▶ Ha az automatikus szűrőtisztítás nincs aktiválva, aktiválja az automatikus szűrőtisztítást, és működtesse a porelszívót 30 másodpercig. Az elektromos kéziszerszám szí- vótömlője vagy porelvezető fedele eldugult. ▶ Tisztítsa meg a szívótömlőt és a porelvezető fedelet. A tömlőátmérő-beállító hibás állás- ban van. ▶ Állítsa be a tömlő átmérőjét

• Oldal 247. A készülék port fúvat ki. A szűrőelem nincs megfelelően felszerelve. ▶ Szerelje fel újra a szűrőelemet.

• Oldal 249 A szűrőelem sérült. ▶ Szereljen fel új szűrőelemet.

• Oldal 249 A készülék akaratlanul kap- csol be és ki, vagy a készülék kezelőjén keresztül statikus kisülések történnek. Az elektrosztatikus levezetés nem biztosított, a készülék nem földelt csatlakozóaljzatba van csatlakoz- tatva. ▶ Csatlakoztassa a készüléket földelt csatlakozóaljzatba, hasz- náljon antisztatikus tömlőt. A motor nem működik. Kioldott a dugaszolóaljzat biztosí- téka. ▶ Kapcsolja be a biztosítékot. ▶ Újabb kioldás után keresse meg a túláram okát. A szennyfogó tartály megtelt. ▶ Kapcsolja ki a készüléket és ürítse ki a szennyfogó tartályt. A motor hőbiztosítéka elindult. ▶ Kapcsolja ki a készüléket, és hagyja hűlni mintegy 5 percig. ▶ Ha a motor nem indul, vigye el készülékét a Hilti ügyfélszolgá- lathoz. A motor hőbiztosítéka újra lekap- csolja a motort. ▶ Száraz kefét használjon a szellőzőnyílások gondos kitisz- tításához. A motor nem működik auto- mata üzemmódban. A csatlakoztatott készülék meghi- básodott vagy nincs megfelelően csatlakoztatva. ▶ Ellenőrizze a csatlakoztatott készülék működését, vagy helyezze be teljesen a hálózati csatlakozódugót. Az automatikus szűrőelem- tisztítás nem működik. Nincs szívótömlő csatlakoztatva. ▶ Csatlakoztassa a szívótömlőt.252 Magyar 2268215 *2268215*

10.2 Rendszerkészülék üzemzavar

Ha az elszívót vezeték nélküli rendszerben használják, akkor az összekapcsolt rendszerkészülékek kijelzőjén a következő üzenetek jelennek meg. Üzemzavar Lehetséges ok Megoldás Az Ismeretlen hiba szervizki- jelző világítani kezd. Az összekapcsolt rendszerkészülék ismeretlen hibakódot kapott az elszívótól. ▶ Ellenőrizze az elszívó esetleges üzemzavarait. Világít a Szűrőcsere szerviz- kijelző. Szűrőelem eltömődött vagy túl régi. ▶ Ellenőrizze a szennyfogó tartály töltöttségi szintjét. ▶ Nyomja meg a Manuális tisztítás kezelőgombot. → Oldal 243 ▶ Szükség esetén cserélje ki a szűrőt. → Oldal 249 Nem helyeztek be szűrőelemet. ▶ Helyezzen be egy megfelelő szűrőelemet. → Oldal 249 A vízlekapcsolás szervizki- jelző világít. A vízlekapcsolás kioldott. ▶ Tisztítsa meg a szondákat és azok környékét egy kefe segítségével. A csökkentett szívóteljesít- mény szervizkijelző világít. A porzsák megtelt. ▶ Cserélje ki a porzsákot. A szűrőelem erősen szennyezett. ▶ Ha az automatikus szűrőtisztítás nincs aktiválva, aktiválja az automatikus szűrőtisztítást, és működtesse a porelszívót 30 másodpercig. Az elektromos kéziszerszám szí- vótömlője vagy porelvezető fedele eldugult. ▶ Tisztítsa meg a szívótömlőt és a porelvezető fedelet. A tömlőátmérő-beállító hibás állás- ban van. ▶ Állítsa be a tömlő átmérőjét

• Oldal 247. 11 Ártalmatlanítás A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt készülékét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. A használt elektromos és elektronikai készülékekről szóló európai uniós irányelv és annak a nemzeti jogba történt átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani. ▶ Az elektromos készülékeket ne dobja a háztartási szemétbe! Fúróiszap Környezetvédelmi szempontból a fúróiszap csatornába vagy vizekbe engedése megfelelő előkezelés nélkül problematikus. ▶ Érdeklődje meg a helyi hatóságoknál az érvényben lévő előírásokat. A következő előkezelést ajánljuk: ▶ Gyűjtse össze a fúróiszapot (például nedves porelszívóval).*2268215* 2268215 Srpski 253 ▶ Várja meg, míg a fúróiszap leülepszik, és az iszap szilárd részét egy építési törmeléket tároló hulladékle- rakóban ártalmatlanítsa (pelyhesítőszerek meggyorsíthatják az ülepítési folyamatot). ▶ Mielőtt a megmaradt vizet (lúgos, Ph érték > 7) belevezetné a csatornahálózatba, semlegesítse savas semlegesítőszerrel vagy hígítsa fel sok vízzel. Fúrópor ▶ Az összegyűjtött fúróport a nemzeti törvényi előírások szerint ártalmatlanítsa. 12 Gyártói garancia ▶ Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Originalno uputstvo za upotrebu 1 Podaci o dokumentaciji
