MANUAL DE UTILIZADOR Conga 1390 CECOTEC

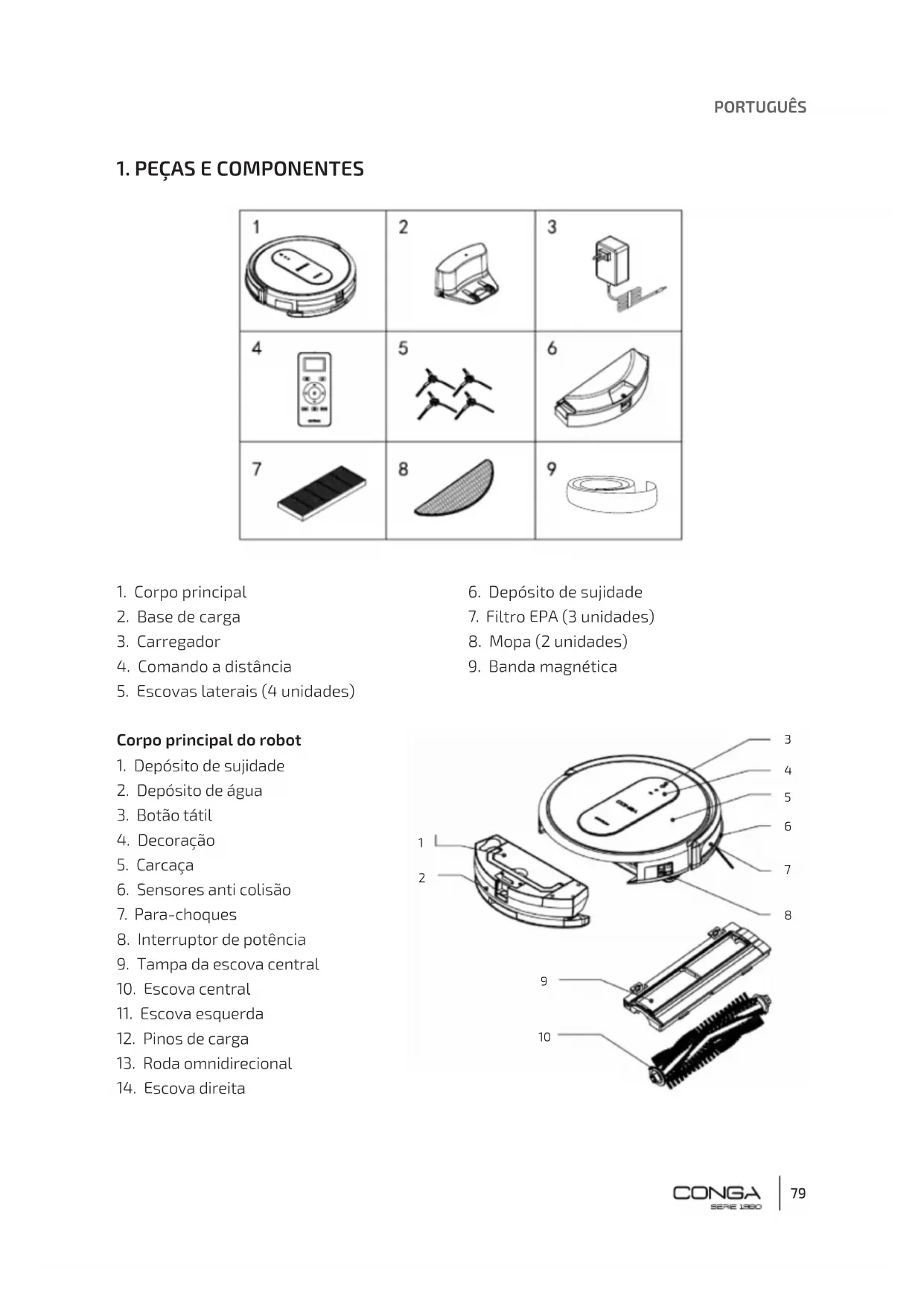

1. Peças e componentes

2. Instruções de segurança

5. Limpeza e mantenutenção

6. Resolução de problemas

7. Especicações técnicas

8. Reciclagem de eletrodomésticos

4. Comando a distância

6. Sensores anti colisão

8. Interruptor de potência

20. Carcaça exterior

Depósito de sujidade

3. Botão de desbloqueio do

depósito de sujidade

6. Tampa superior do depósito de sujidade

9. Fivela do depósito de sujidade

3. Botões de direção

4. Nível de potência

5. Intensidade da água/Ajustes da hora

• O comando a distância funciona com 2 pilhas do tipo AAA.

• É possível que o dispositivo não reconheça o comando a distância se usar demasiado perto da base de carga.

• Retire as pilhas do interior do comando a distância quando não usar o robot por um longo período de tempo.

2. INSTRUÇÕES DE SEGURANÇA

Leia as seguintes instruções de segurança antes de usar o produto. Guarde este manual para referências futuras ou novos usuários.

• Este produto deve ser utilizado conforme as instruções deste manual. Cecotec não será responsável de nenhum dano ou acidente que seja consequência do uso inapropriado do produto.

• Certique-se de que a voltagem de rede coincida com a voltagem especicada na etiqueta de classicação do produto e de que a tomada tenha toma de terra.

• O produto só poderá ser desmontado por pessoal qualicado.

• Não toque no cabo, na tomada nem no carregador com as mãos molhadas.

• Mantenha o robot longe de fontes de calor e de peças de roupa, cortinas e outros materiais similares.

• Não se sente nem coloque objetos pesados em cima do produto.

• Não coloque o dispositivo perto de fontes de calor, substâncias inamáveis, superfícies

molhadas onde possa cair na água, nem permita que entre em contacto com água ou outros líquidos. Não utilize no exterior.

• Não utilize a base de carga se tiver o cabo ou a tomada danicada ou se não funcionam corretamente. E caso de avaria, contacte com o Serviço de Assistência Técnica de Cecotec.

• Não utilize o dispositivo em mesas, cadeiras ou superfícies elevadas onde corra o risco de cair.

• Não ponha o produto em funcionamento em lugares onde a temperatura seja inferior a 0 °C ou superior a 40 °C.

• O dispositivo somente funciona com a bateria e o carregador proporcionado. O uso de outros componentes ou acessórios poderia levar ao risco de incêndio, eletrocussão ou danicar o produto.

• Antes de por o robot em funcionamento, retire do chão peças de roupa, papéis, cabos ou outros elementos que possam obstruir a sua passagem.

• O aparelho não deve ser usado por crianças desde 0 até 8 anos. Este produto pode ser usado por crianças a partir de 8 anos de idade se estão continuamente sob supervisão.

• Este produto pode ser usado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência se estiverem sob supervisão ou tenham recebido instruções concernentes ao uso do aparelho de forma segura e entendem os riscos que este implica.

• Supervisione as crianças para garantir que não brinquem com o produto. É necessário dar uma supervisão estrita se o produto estiver a ser usado por ou perto de crianças.

Instalação da escova central e da mopa

2. Ponha a tampa da escova central

3. Ajuste a mopa à parte traseira do depósito

e pressione com a mão para garantir de que está totalmente xa.PORTUGUÊS

Instalação do depósito de água e de sujidade

1. Abra a tampa para encher o depósito de

água e volte a fechar seguindo as echas do desenho.

3. Introduza o depósito de sujidade dentro

do seu compartimento e baixe a asa.

4. Introduza o depósito 2 no 1 (de água e

sujidade) no corpo principal do produto.

4. BAIXAR A APP E CONEXÃO WI-FI

Para aceder a todas as funções do seu robot desde qualquier lugar é recomendável descarregar a App Conga S1390. Poderá controlar o robot da forma mais ecaz e desfrutar da excelência da limpeza. VANTAGENS DA APP:

• Realize a conguração e a programação diária.

• Aceda ao seu historial de limpeza. CONFIGURAÇÃO:

• Descarregue a App Conga S1390 desde a App Store ou Google Play.

• Crie uma conta com o seu e-mail e uma palabra passe.

• Conrme o seu registo.

• Adicione o seu robot Conga.

• Conecte a uma rede Wi-Fi. ADVERTÊNCIAS:

• A App não é compatível com redes 5G.

• O nome da Wi-Fi e a palavra passe não podem exceder os 32 bits.

• Se a conexão à rede falha, siga os passos seguintes:

• Pressione o botão On/Off durante 5 segundos, o robot entrará em modo de suspensão e o indicador luminoso Wi-Fi piscará de forma intermitente, indicando que ouve uma falha na conexão. Tente reconectar o robot seguindo os passos do apartado anterior.

• Em caso de que a conexão volte a falhar, verique o seguinte:

• O robot está demasiado longe do router.

• A palabra passe Wi-Fi é incorreta.

• A rede Wi-Fi não é de 2.4G Hz.

Aviso : o botão no dispositivo e no comando a distância têm a mesma função.

• Desde o modo standby: - Pressione para ativar o modo de limpeza automática. - Pressione durante 3 segundos para entrar na conguração da rede. - Pressione durante 5 segundos para entrar em modo suspensão.

• Durante o funcionamento: - Pressione para que o robot deixe de limpar.

• During charging: - Pressione para ativar o modo de limpeza automática.

2. Indicador luminoso Wi-Fi

• Ao entrar na conguração da rede (veja a secção anterior), a luz branca piscará lentamente.

• Quando o dispositivo se conecte à rede Wi-Fi a luz branca cará xa.

• Em caso de que o dispositivo não se conecte, a luz branca piscará rapidamente.

• Quando a bateria estiver baixa, a luz se iluminará a vermelho.

• A luz mudará de vermelho azul de forma alterna durante a carga.

• A luz mudará a azul e cará xa quando tenha acabado de carregar.

• Retire os obstáculos ao redor da base de carga cumprindo as distâncias de segurança que se mostram no seguinte desenho:

• Ligue o robot sempre antes de o colocar na base de carga.

• Conecte um dos extremos do carregador ao robot e o outro à corrente elétrica.

• Enquanto a base de carga estiver conectada à corrente elétrica, pressione no comando a distância para que o robot vá automaticamente à base de carga (g. B).

Para aumentar a vida útil da bateria:

• Deixe que o robot se carregue durante 5 horas na primeira carga.

• Carregue o robot o quanto antes quando car sem bateria.

• Se não for usar o robot por um longo período de tempo, carregue a bateria por completo, desligue o robot e guarde num lugar fresco e seco.

• Se o robot leva guardado durante muito tempo, permita que se carregue durante 5 horas antes de voltar a pôr em funcionamento.

• Certique-se de que o interruptor da parte inferior do robot está ligado.

• Pressione no robot ou no comando a distância para ativar o robot.

• Desde o modo de suspensão, pressione uma vez para que o robot entre em modo standby e volte a pressionar para que comece a limpar.

Desde o modo standby, pressione no robot ou no comando a distância para ativar o robot.

• Durante o modo standby, pressione no robot durante 5 segundos para entrar em modo suspensão.

• Ao estar 10 minutos inativo durante o modo standby, o robot entrará em modo de suspensão.

INTENSIDADE DA ÁGUA/AJUSTES DE HORA

1. Intensidade da água

• Pressione para ajustar a intensidade da água durante o modo de esfregar. Selecione 1: alta, 2: média ou 3: baixa. O ecrã mostrará o número e o robot emitirá os alarmes correspondentes.

• Mantenha pressionado para aceder aos ajustes da hora. Utilize os botões de direção para selecionar a hora e os minutos desejados, e depois pressione para guardar os ajustes. POWER (POTÊNCIA)

• o Pressione o botão POWER durante 3 segundos para selecionar o nível da potência de sucção. Escolha entre 1: alta, 2: média o 3: baixa. O ecrã mostrará o número e o robot emitirá os alarmes correspondentes.

AJUSTES DA HORA E PROGRAMAÇÃO

1. Ajuste da hora no comando a distância

• Pressione qualquer dos botões no comando a distância para aceder ao ecrã. O ecrã mostrará a hora e o dia atual no comando a distância.

• Pressione durante 3 segundos, os 2 dígitos da esquerda piscarão. Utilize os botões e para incrementar ou diminuir os dígitos da hora.

• Pressione para mudar o ajuste dos minutos e utilize botões e para incrementar ou diminuir os dígitos dos minutos.PORTUGUÊS

• Pressione , e o ecrã mostrará o dígito da semana atual piscando. Pressione para selecionar o dia da semana.

• Pressione para guardar os ajustes da hora e da dia semana.

Aviso:uma vez que tenha programado tarefa de limpeza, o ecrã mostrará o tempo entre a hora atual e a hora da limpeza programada. Por exemplo: a hora atual do robot é de 8:00 am e a hora no comando a distância é 1:30. O robot começará a limpeza às 9.30 am. Aviso: por motivos de segurança, a programação se eliminará ao apagar o interruptor de ligar o robot.

• Certique-se de que o robot está ligado em modo standby.

• Pressione no comando a distância durante uns segundos para entrar no modo de programação. Os dígitos piscarão.

• Utilize os botões e para aumentar ou diminuir os dígitos da hora, depois utilize para mudar o ajuste dos minutos e e para aumentar ou diminuir os dígitos dos minutos e o mesmo para o dia da semana.

• Depois de ter congurado, aponte o robot com o comando a distância e pressione . Emitirá um sinal sonoro indicando que os ajustes foram guardados.

3. Cancelar tarefas programadas

• Durante o processo de programação, pressione no comando a distância.

• Desde o modo standby, pressione no robot ou no comando a distância para que o robot comece a limpar de forma automática. É o modo de limpeza mais frequente e utiliza-se para limpar 100 % da superfície da casa. O robot aspira a sujidade do chão de forma automática de uma forma organizada e eciente graças à memória e à navegação giroscópica. Além do mais, muda de direção quando encontra obstáculos durante a rota e volta à base de carga de forma inteligente e direta quando terminar a limpeza.

2. Modo bordas: o ecrã mostrará MODE 1 e o robot limpará ao longo das bordas.

3. Modo área: o ecrã mostrará MODE 2 e o robot limpará zonas de 2x2 m.

4. Modo random: o ecrã mostrará MODO 3 e o robot começará a limpar de forma aleatória.

5. Modo DeepCleaning: o ecrã mostrará MODE 4 e o robot passará 2 vezes pelo mesmo

ponto para fazer uma limpeza mais exaustiva. Modo de limpeza à máxima potência.PORTUGUÊS

6. Modo de limpeza à máxima potência: Pressione no robot ou no comando a distância

para ativar o modo Gyro. O robot funcionará à menor velocidade e com maior potência de sucção.

7. Mode Nettoyage du sol

Pressione para aceder aos ajustes de intensidade da água e selecione a intensidade desejada, 1, 2 ou 3 (veja a secção “intensidad da agua/ajustes de hora”).

• Não use a mopa em exteriores.

• Retire os tapetes antes de por o robot em funcionamento neste modo.

• Quando estiver em funcionamento, controle a quantidade de água do depósito. Se se esvazia, volte a encher para continuar a esfregar.

• Retire o depósito de água para carregar o robot. Aviso: para garantir um resultado perfeito, molhe a mopa antes de colocar no robot e começar a esfregar.

8. Programação da limpeza

• Utilize a banda magnética proporcionada para delimitar uma determinada zona a que o robot não poderá aceder para realizar a limpeza.

• Por exemplo, coloque a banda magnética de ponta a ponta de uma porta para restringir a passagem do robot a uma sala.

5. LIMPEZA E MANUTENÇÃO

LIMPEZA DAS ESCOVAS LATERAIS

• Certique-se de que as escovas estão em boas condições.

• Se as cerdas das escovas estiverem deformadas, submerja em água quente.

• Limpe periodicamente para que as possa manter em bom estado. LIMPEZA DO DEPÓSITO DE ÁGUA E DOS FILTROS

• Esvazie o depósito de sujidade e limpe o canal de sucção.

• Lave os ltros a cada 15-3 dias para aumentar a sua vida útil.

• Seque os ltros completamente antes de voltar a colocar no seu lugar.

• Não exponha os ltros à luz solar direta.

Segure na parte inferior do depósito de sujidade e pressione o botão de desbloqueio para retirar. Suba a asa do depósito de sujidade. Extraia o depósito de sujidade da água. Abra a tampa do depósito de sujidade. Tire o ltro primário e o EPA. Abra o depósito de sujidade e esvazie. Lave o depósito de água e o ltro primário com água. Limpe o ltro EPA com uma escova e evite lavar com água. Introduza o ltro primário e o EPA no depósito de sujidade.

LIMPEZA DOS SENSORES E DAS RODAS

• Utilize um pano suave e húmido para limpar as rodas e os sensores.PORTUGUÊS

• Utilize um pano suave e húmido para limpar os pinos de carga do robot e da base de carga.

• Utilize um pano seco para limpar os pinos de carga se não zerem boa conexão.

LIMPEZA DO CONJUNTO DA ESCOVA CENTRAL

• Retire o conjunto da escova central do corpo principal do produto, separe a tampa da escova e limpe de forma separada.

• A escova pode ser lavada com água e sabão. ADVERTÊNCIA: não volte a introduzir a escova central na sua posição, sem que esteja completamente seca.

REPOSIÇÃO DA BATERIA

1. Retire os parafusos da tampa da bateria com uma chave de fendas adequada.

2. Retire a tampa da bateria.

3. Retire a ta adesiva de ambos os lados da bateria e tire-a.

4. Desconecte o cabo conector que une a bateria ao robot.

5. Introduza a nova bateria e certique-se de que a etiqueta de referências está virada para

7. Coloque a bateria dentro do compartimento.

8. Volte a apertar os parafusos à tampa da bateria.

Aviso: utilize unicamente a bateria original proporcionada por Cecotec, o uso de outra diferente poderia danicar o produto.PORTUGUÊS

6. RESOLUÇÃO DE PROBLEMAS

Erro Causa Solução Ecrã/botões Alarmes

O interruptor de li- gar está desligado durante a carga. Verique se o inte- rruptor está desligado e ligue. O ecrã do robot se ilumina. 1 alarme longo.

Erro do sensor anti queda esquerdo. Coloque o robot sobre uma supercie plana e estável O ecrã do robot se ilumina en color azul e pisca muito rápido. 1 alarme longo.

A roda esquerda não toca o suelo. 1 alarme longo.

A roda direita não toca o chão. 1 alarme longo.

Erro do sensor anti colisão esquerdo. Limpie ou desbloqueie os sensores anti co- lisão e parachoques. O ecrã do robot se ilumina em cor azul e vermelho de forma xa. 1 alarme longo.

Erro do sensor anti colisão direita. 1 alarme longo.

Erro do sensor anti colisão frontal. 1 alarme longo.

Errodaroda es- querda. Verique se as rodas ou as escovas estão presas ou bloqueadas e limpe. O ecrã do robot se ilumina e muda de azul a vermelho. 1 alarme longo.

Errodaroda direita. 1 alarme longo.

Erro do escova esquerdo. 1 alarme longo.

Erro do escova direita. 1 alarme longo.

Aviso: Se nenhuma das soluções anteriores resolve o problema, experimente o seguinte:

1. Desligue e volte a ligar o robot.

2. Contacte com o Serviço de Assistência Técnica de Cecotec.

7. ESPECIFICAÇÕES TÉCNICAS

Modelo: Conga Serie 1390 Referência do produto: 05139/05140/05141 100-240 V, 50/60 Hz Potência: 14.4 V, 2600 mAh Feito na China | Desenhado em Espanha

8. RECICLAGEM DE ELETRODOMÉSTICOS

A diretiva europeia 2012/19/UE sobre Resíduos de Aparelhos Elétricos e Eletrónicos (RAEE) especica que os eletrodomésticos não devem ser reciclados com o resto dos resíduos municipais. Ditos eletrodomésticos devem ser descartados de forma separada, para otimizar a recuperação e reciclagem de materiais e, de esta maneira, reduzir o impacto que possam ter na saúde humana e meio ambiente. O símbolo de contentor riscado recorda a sua obrigação de descarta este produto de forma correta. Se o produto em questão conta com uma bateria ou pilha para a sua autonomia elétrica, esta deverá extrair-se antes de ser descartada e ser tratada como um resíduo de diferente categoria. Para obter informação detalhada acerca da forma mais adequada de descartar os seus eletrodomésticos e/ou as correspondentes baterias, o consumidor deverá contactar com as autoridades locais.

Este produto tem uma garantia de 2 anos desde a data de compra, sempre e quando se conserve e envie a fatura de compra, o produto está em perfeito estado físico e se dê uso adequado tal e como se indica neste manual de instruções. A garantia não cobrirá:

• Se o produto foi usado fora da sua capacidade ou utilidade, maltratado, batido, exposto a humidade, submergido em algum líquido ou substância corrosiva, assim como qualquer outra falta atribuível ao consumidor.

• Se o produto foi desmontado, modicado ou reparado por pessoas não autorizadas pelo SAT ocial de Cecotec.

• Se a origem da incidência foi pelo desgaste normal das peças devido ao uso. O serviço de garantia cobre todos os defeitos de fabricação durante 2 anos com base naPORTUGUÊS

legislação vigente, exceto peças consumíveis. Em caso de mau uso por parte do usuário o serviço de garantia não se fará responsável da reparação. Se deteta uma ocorrência com o produto ou tem alguma consulta, entre em contacto com o Serviço de Assistência Técnica ocial de Cecotec através do número de telefone [phone].Grupo Cecotec Innovaciones S.L. C/de la Pinadeta s/n, 46930 Quart de Poblet, Valencia, Spain www.cecotec.es
