MANUAL DE USUARIO Conga 1390 CECOTEC

2. Instrucciones de seguridad

5. Limpieza y mantenimiento

6. Resolución de problemas

7. Especicaciones técnicas

8. Reciclaje de electrodomésticos

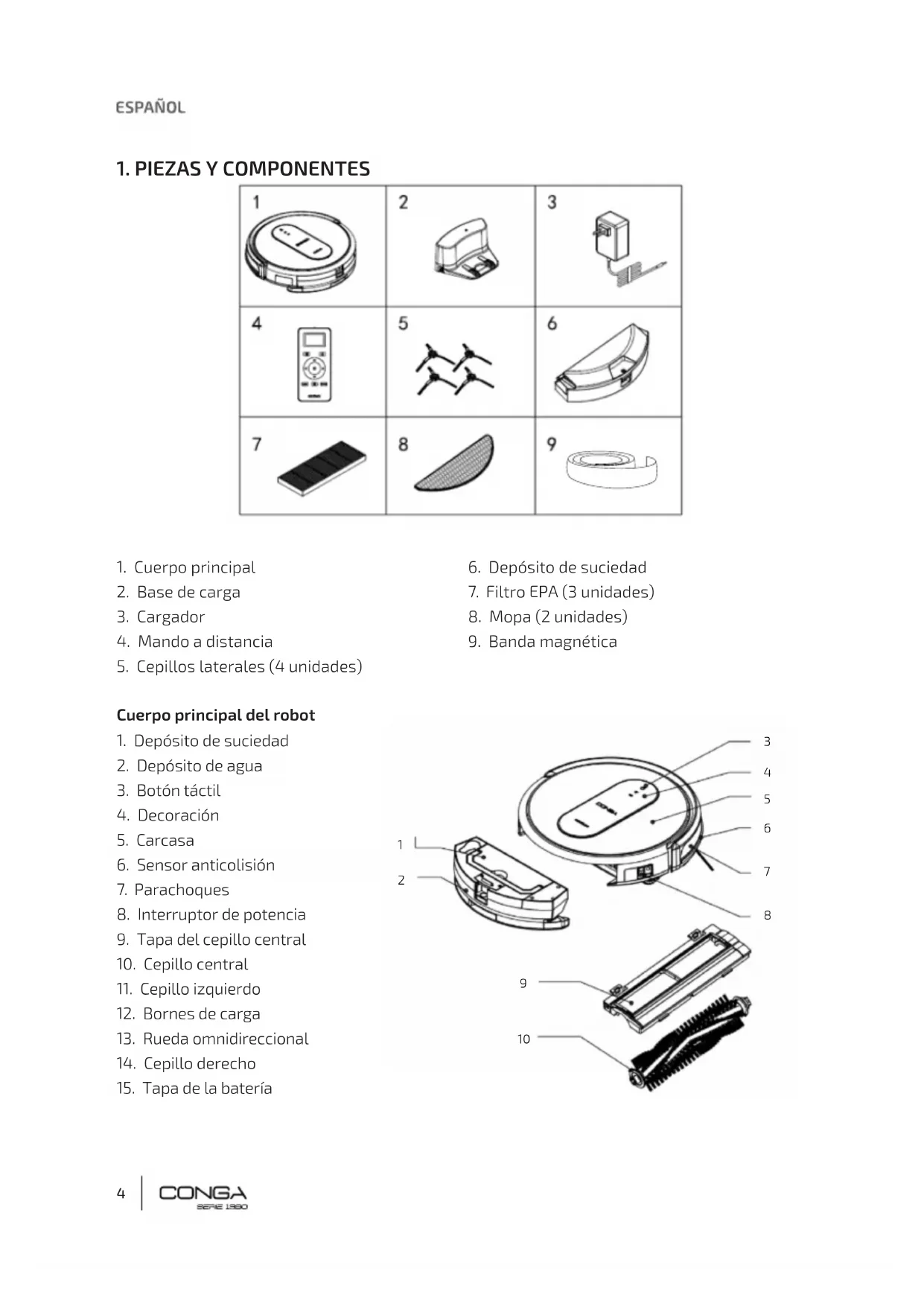

4. Mando a distancia

5. Cepillos laterales (4 unidades)

6. Depósito de suciedad

1. Depósito de suciedad

6. Sensor anticolisión

8. Interruptor de potencia

11. Cepillo izquierdo

15. Tapa de la batería

17. Enchufe para carga

Depósito de suciedad

3. Botón de liberación del

depósito de suciedad

4. Tapa inferior del depósito de

5. Separador del depósito de

6. Tapa superior del depósito de suciedad

8. Separador del depósito de suciedad

9. Hebilla del depósito de suciedad

10. Tapa superior del depósito de suciedad

11. Tapa inferior del depósito de suciedad

1. Enchufe para carga

2. Tapa superior de la base de carga

3. Botones de direcciones

4. Nivel de potencia

5. Intensidad del agua/ajustes de hora

8. Modo (solo funciona desde el modo standby)

• El mando a distancia funciona con 2 pilas de tipo AAA.

• Es posible que el dispositivo no reconozca el mando a distancia si se utiliza demasiado cerca de la base de carga.

• Retire las pilas del interior del mando a distancia cuando el robot no se vaya a utilizar en un periodo largo de tiempo.

2. INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para referencias futuras o nuevos usuarios.

• Este producto debe utilizarse conforme a lo indicado en este manual de instrucciones. Cecotec no se hará responsable de ningún daño o accidente que sea consecuencia del uso inapropiado del producto.

• Asegúrese de que el voltaje de red coincida con el voltaje especicado en la etiqueta de clasicación del producto y de que el enchufe tenga toma de tierra.

• El producto solo puede ser montado y desmontado por personal cualicado.

• No toque el cable, la toma de corriente ni el cargador con las manos mojadas.

• Mantenga el robot alejado de prendas de ropa, cortinas y materiales similares.

• No se siente ni coloque objetos alados o pesados encima del dispositivo.7 ESPAÑOL

• No coloque el dispositivo cerca de fuentes de calor, sustancias inamables o supercies mojadas, ni permita que entre en contacto con agua u otros líquidos. No lo utilice en el exterior.

• No utilice la base de carga si tiene el cable o el enchufe roto o si no funciona correctamente. En caso de avería, contacte con el Servicio de Asistencia Técnica de Cecotec.

• No utilice el dispositivo en mesas, sillas o supercies elevadas donde tenga riesgo de caerse.

• No ponga el producto en funcionamiento en lugares donde la temperatura sea inferior a 0 ºC o superior a 40 ºC.

• El dispositivo únicamente funciona con la batería y el cargador proporcionado. El uso de otros componentes o accesorios podría conllevar riesgo de incendio, electrocución o dañar el producto.

• Antes de poner el robot en funcionamiento, retire del suelo prendas de ropa, papeles, cables u otros elementos que pudieran obstruirlo.

• El aparato no debe ser usado por niños desde 0 hasta 8 años. Este electrodoméstico puede ser usado por niños a partir de 8 años de edad si están continuamente supervisados.

• Este producto puede ser usado por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento si están supervisados o han recibido instrucción concerniente al uso del aparato de una forma segura y entienden los riesgos que este implica.

• Supervise a los niños para asegurarse de que no jueguen con el producto. Es necesario dar una supervisión estricta si el producto está siendo usado por o cerca de niños.

Instalación del cepillo central y de la mopa

1. Coloque el cepillo central en el cuerpo

principal del robot.

2. Ponga la tapa del cepillo central.

3. Ajuste la mopa a la parte trasera del

depósito y presione con la mano para asegurarse de que está totalmente jada.8 Instalación del depósito de agua y de suciedad

4. Abra la apertura de llenado, rellénela de agua

y ciérrela de nuevo siguiendo las echas del dibujo.

5. Seque completamente las placas de conexión.

6. Introduzca el depósito de suciedad dentro del

compartimento del depósito y baje el asa.

7. Introduzca el depósito 2 en 1 (agua y suciedad)

en el cuerpo principal del producto.

4. DESCARGA DE LA APP Y CONEXIÓN WI-FI

Para acceder a todas las funciones de su robot desde cualquier lugar se recomienda descargar la App Conga S1390. Podrá controlar el robot de la forma más ecaz y disfrutar de la excelencia en la limpieza. VENTAJAS DE LA APP:

• Controle a su robot de forma fácil e intuitiva.

• Active la limpieza desde cualquier lugar.

• Realice la conguración y la programación diaria.

• Seleccione entre sus diferentes modos de limpieza.

• Visualice cómo el robot crea un mapa interactivo a medida que va limpiando.

• Compruebe la supercie limpiada y el tiempo tardado.

• Acceda a su historial de limpieza. CONFIGURACIÓN:

• Descargue la App Conga S1390 desde la App Store o Google Play.

• Cree una cuenta con su e-mail y una contraseña.

• Conéctese a una red Wi-Fi.9 ESPAÑOL ADVERTENCIAS:

• La App no es compatible con redes 5G.

• El nombre del Wi-Fi y la contraseña no pueden exceder de 32 bits.

• Si la conexión a la red falla, siga los pasos siguientes:

• Pulse el botón On/Off durante 5 segundos, el robot entrará en modo de suspensión y el indicador luminoso Wi-Fi parpadeará rápidamente, indicando que ha habido un fallo en la conexión. Intente reconectar el robot siguiendo los pasos del apartado anterior.

• En caso de que la conexión falle de nuevo, compruebe lo siguiente:

• El robot está demasiado lejos del router.

• La contraseña Wi-Fi es incorrecta.

• La red Wi-Fi no es de 2.4 GHz.

1. Botón de encendido ON/OFF

2. Indicador luminoso Wi-Fi

3. Indicador luminoso de batería

Aviso: el botón en el dispositivo y en el mando a distancia cumplen la misma función.

1. Botón de encendido ON/OFF

• Pulse para encender el robot.

• Desde el modo standby: - Pulse para activar el modo de limpieza automática. - Pulse durante 3 segundos para entrar en la conguración de la red. - Pulse durante 5 segundos para entrar en modo de suspensión.

• Durante el funcionamiento: - Pulse para que el robot deje de limpiar.

• Durante la carga: - Pulse para activar el modo de limpieza automática.

2. Indicador luminoso Wi-Fi

• Al entrar en la conguración de la red (vea la sección anterior), la luz blanca parpadeará lentamente.

• Cuando el dispositivo se conecte a la red Wi-Fi, la luz blanca se quedará ja.

• En caso de que el dispositivo no pueda conectarse, la luz blanca parpadeará rápidamente.

3. Indicador luminoso de batería

• Cuando la batería esté baja, la luz se iluminará en color rojo.

• La luz cambiará de rojo a azul de forma alterna durante la carga.

• La luz cambiará a azul y se quedará ja cuando la carga se haya completado.10

• Retire los obstáculos de alrededor de la base de carga cumpliendo las distancias de seguridad que se muestran en el siguiente dibujo.

• Encienda siempre el robot antes de colocarlo en la base de carga.

• Conecte uno de los extremos del cargador al robot y el otro a la toma de corriente (g. A).

• Mientras la base de carga esté conectada a la toma de corriente, pulse en el mando a distancia para que el robot acuda automáticamente a la base de carga (g. B).

Aviso: si durante el funcionamiento la batería está baja, el robot volverá de forma automática a la base de carga antes de agotarse por completo.

3. Vida útil de la batería

Para alargar la vida útil de la batería:

• Deje que el robot se cargue 5 horas durante la primera carga.

• Cargue el robot lo antes posible cuando se quede sin batería.

• Si el robot no se va a utilizar en un periodo largo de tiempo, cargue la batería al completo, apague el robot y guárdelo en un lugar fresco y seco.

• Si el robot ha estado guardado durante mucho tiempo, permita que se cargue durante 5 horas antes de volver a ponerlo en funcionamiento.

ON/OFF/STANDBY/SUSPENSIÓN

• Asegúrese de que el interruptor de potencia del robot está encendido.11 ESPAÑOL

• Desde el modo standby, pulse en el robot o en el mando a distancia para activar el robot.

• Desde el modo de suspensión, pulse una vez para que el robot entre en modo standby y púlselo de nuevo para que empiece a limpiar.

En este estado, el robot permanecerá encendido a la espera de ser accionado por el usuario.

• Durante el funcionamiento, pulse para pausarlo y activar el modo standby.

Desde el modo standby, pulse en el robot o en el mando a distancia para activar el robot.

• Durante el modo standby, pulse en el robot durante 5 segundos para suspender el robot.

• Al estar 10 minutos inactivo durante el modo standby, el robot entrará en modo de suspensión.

INTENSIDAD DEL AGUA/AJUSTES DE HORA

1. Intensidad del agua

• Pulse para ajustar la intensidad del agua durante el modo de fregado. Seleccione 1: alta, 2: media o 3: baja. La pantalla mostrará el número y el robot emitirá los pitidos correspondientes.

• Mantenga pulsado para acceder a los ajustes de la hora. Utilice los botones de dirección para seleccionar la hora y los minutos deseados, y luego pulse para guardar los ajustes. POWER (POTENCIA)

• Pulse el botón POWER durante 3 segundos para seleccionar el nivel de la potencia de succión. Elija entre 1: alta, 2: media o 3: baja. La pantalla mostrará el número y el robot emitirá los pitidos correspondientes. AJUSTE DE LA HORA Y PROGRAMACIÓN

1. Ajuste de la hora del mando a distancia

• Pulse cualquiera de los botones del mando a distancia para encender la pantalla. La pantalla mostrará la hora y el día actual del mando a distancia.

• Pulse durante 3 segundos, los 2 dígitos de la izquierda parpadearán. Utilice los botones y para incrementar o disminuir los dígitos de la hora.

• Pulse para cambiar al ajuste de los minutos y utilice botones y para incrementar o disminuir los dígitos de los minutos.12

• Pulse y la pantalla mostrará el día de la semana actual parpadeando. Pulse para seleccionar el día de la semana.

• Pulse para guardar los ajustes de la hora y de la semana.

Aviso: una vez que haya programado la tarea de limpieza, la pantalla mostrará el tiempo entre la hora actual y la hora de la limpieza programada. Por ejemplo: la hora actual del robot es 8:00 a. m. y la hora en el mando a distancia es 1:30. El robot comenzará la limpieza a las 9:30 a. m. Aviso: por motivos de seguridad, la programación se eliminará al apagar el interruptor de encendido del robot.

• Asegúrese de que el robot está encendido y en modo standby.

• Pulse en el mando a distancia durante unos segundos para entrar en el modo de programación. Los dígitos parpadearán.

• Utilice los botones y para incrementar o disminuir los dígitos de la hora, luego utilice para cambiar al ajuste de los minutos y y para incrementar o disminuir los dígitos de los minutos y lo mismo para el día de la semana.

• Tras haberlo congurado, apunte al robot con el mando a distancia y pulse . Sonará un pitido indicando que los ajustes se han guardado.

3. Cancelación de las tareas programadas

• Durante el proceso de programación, pulse en el mando a distancia.

El robot ofrece diferentes modos de limpieza que se adaptan a distintas necesidades.

1. Modo de limpieza automática

• Desde el modo standby, pulse en el robot o en el mando a distancia para que el robot comience a limpiar de forma automática. Es el modo de limpieza más frecuente y se utiliza para limpiar el 100 % de la supercie de la casa. El robot aspira la suciedad del suelo de forma automática de una manera organizada y eciente gracias a la memoria y a la navegación giroscópica. Además, cambia de dirección al encontrarse con obstáculos durante la ruta, y vuelve a la base de carga de forma inteligente y directa cuando termina la limpieza.

2. Modo bordes: la pantalla mostrará MODE 1 y el robot limpiará a lo largo de los bordes.

3. Modo área: la pantalla mostrará MODE 2 y el robot limpiará zonas de 2 x 2 m.

4. Modo random: la pantalla mostrará MODE 3 y el robot empezará a limpiar de forma

aleatoria.13 ESPAÑOL

5. Modo DeepCleaning: la pantalla mostrará MODE 4 y el robot pasará 2 veces por el mismo

punto para llevar a cabo una limpieza más exhaustiva.

Pulse para acceder a los ajustes de la intensidad de agua y seleccione la intensidad deseada, 1, 2 o 3 (vea la sección intensidad del agua/ajustes de hora).

• No use la mopa en exteriores.

• Retire las alfombras antes de poner el robot en funcionamiento bajo este modo.

• Cuando esté en funcionamiento, controle la cantidad de agua del depósito. Si se vacía, rellénelo para continuar con el fregado.

• Retire el depósito de agua y la mopa antes de cargar el robot.

Aviso: para asegurar un fregado perfecto, moje la mopa antes de comenzar el fregado.

7. Programación de la limpieza

• El robot se puede programar para que funcione de forma automática a la hora deseada.

8. Área restringida magnética

• Utilice la banda magnética proporcionada para delimitar una determinada zona a la que el robot no podrá acceder para realizar la limpieza.

• Por ejemplo, coloque la banda magnética de marco a marco de una puerta para restringir el paso del robot a una habitación.

• Asegúrese de que los cepillos están en buenas condiciones.

• Si las cerdas se han deformado, sumerja el cepillo en agua caliente.

• Lleve a cabo una limpieza periódica para mantenerlos en buen estado. LIMPIEZA DEL DEPÓSITO DE AGUA, DE SUCIEDAD Y DE LOS FILTROS

• Vacíe y limpie el depósito de suciedad después de cada uso.

• Lave los ltros cada 15-30 días para alargar su vida útil.

• Seque los ltros completamente antes de colocarlos de nuevo en su posición.

• No exponga los ltros a luz solar directa.

• La vida útil del ltro primario y del EPA es de 6 meses como máximo.14 Coja la parte inferior del depósito de suciedad y pulse el botón de liberación para retirarlo. Suba el asa del depósito de suciedad. Extraiga el depósito de suciedad del de agua. Abra la tapa del depósito de suciedad. Abra la tapa del depósito de suciedad y saque el ltro primario y el EPA. Vacíe el depósito de suciedad. Lave el depósito de agua y el ltro primario con agua. Limpie el ltro EPA con un cepillo, evite lavarlo con agua. Introduzca el ltro primario y el EPA en el depósito de suciedad. LIMPIEZA DE LOS SENSORES Y LAS RUEDAS

• Utilice un paño suave y húmedo para limpiar las ruedas y los sensores.15 ESPAÑOL

LIMPIEZA DE LOS BORNES DE CARGA

• Utilice un paño suave y húmedo para limpiar los bornes de carga del robot y de la base de carga.

• Utilice un paño seco para limpiar los bornes de carga si no hacen buena conexión.

LIMPIEZA DEL CONJUNTO DEL CEPILLO CENTRAL

• Retire el conjunto del cepillo central del cuerpo principal del producto, separe la tapa del cepillo y límpielos de forma separada.

• El cepillo se puede lavar con agua y jabón. ADVERTENCIA: no vuelva a introducir el cepillo central en su posición a menos que esté completamente seco.

REPOSICIÓN DE LA BATERÍA

1. Retire los tornillos de la tapa de la batería con un destornillador.

2. Quite la tapa de la batería.

3. Retire la cinta aislante de ambos lados de la batería y sáquela.

4. Desconecte el cable conector que une la batería al robot.

5. Introduzca la nueva batería y asegúrese de que la pegatina está mirando hacia arriba.

6. Conecte el cable de la batería al robot.

7. Coloque la batería dentro del compartimento.

8. Vuelva a atornillar los tornillos a la tapa de la batería.

Aviso: utilice únicamente la batería original proporcionada por Cecotec, el uso de otra diferente podría dañar el producto.16

6. RESOLUCIÓN DE PROBLEMAS

El interruptor de encendido está apagado duran- te la carga. Compruebe si el inte- rruptor está apagado y acciónelo. La pantalla del robot se ilumina. 1 pitido largo.

Error del sensor anticaída iz- quierdo. Coloque el robot sobre una supercie plana y estable. La pantalla del robot se ilumina en color azul y parpadea rápi- damente. 1 pitido largo.

Error del sensor anticaída dere- cho. La pantalla del robot se ilumina en color azul y parpadea lenta- mente. 1 pitido largo.

Error del sensor anticaída frontal. 1 pitido largo.

La rueda iz- quierda no toca el suelo. 1 pitido largo.

La rueda dere- cha no toca el suelo. 1 pitido largo.

Error del sensor anticolisión izquierdo. Limpie o desbloquee los sensores anticoli- sión y parachoques. La pantalla del robot se ilumina en color azul y rojo de forma ja. 1 pitido largo.

Error del sensor anticolisión derecho. 1 pitido largo.

Error del sensor anticolisión frontal. 1 pitido largo.

Error de la rue- da izquierda. Compruebe si las ruedas o los cepillos están atascados o bloqueados y límpie- los. La pantalla del robot se ilumina y cambia de azul a rojo. 1 pitido largo.

Error de la rue- da derecha. 1 pitido largo.

Error del cepillo izquierdo. 1 pitido largo.

Error del cepillo derecho. 1 pitido largo.

Batería baja. Cargue el robot. El indicador de batería se ilumina en color rojo. 4 pitidos largos.

Conexión Wi-Fi fallida. Conexión Wi-Fi fallida. Compruebe el estado de la conexión Wi-Fi e intente conectarlo de nuevo. El indicador luminoso Wi-Fi parpadea de forma rápida. 0 pitidos. Aviso: Si ninguna de las soluciones anteriores resuelve el problema, pruebe lo siguiente:

1. Apague y vuelva a encender el robot.

2. Contacte con el Servicio de Atención Técnica de Cecotec.

7. ESPECIFICACIONES TÉCNICAS

Modelo: Conga Serie 1390 Referencia del producto: 05139/05140/05141 100-240 V, 50/60 Hz Battery: 14.4 V, 2600 mAh Made in China | Diseñado en España

8. RECICLAJE DE ELECTRODOMÉSTICOS

La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) especica que los electrodomésticos no deben ser reciclados con el resto de los desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma separada, para optimizar la recuperación y reciclaje de materiales y, de esta manera, reducir el impacto que puedan tener en la salud humana y el medioambiente. El símbolo del contenedor tachado le recuerda su obligación de desechar este producto de forma correcta. Si el producto en cuestión cuenta con una batería o pila para su autonomía eléctrica, esta deberá extraerse antes de ser desechado y ser tratada a parte como un residuo de diferente categoría. Para obtener información detallada acerca de la forma más adecuada de desechar sus electrodomésticos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se conserve y envíe la factura de compra, el producto esté en perfecto estado físico y se le dé un uso adecuado tal y como se indica en este manual de instrucciones. La garantía no cubrirá:18

• Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado, expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como cualquier otra falta atribuible al consumidor.

• Si el producto ha sido desarmado, modicado o reparado por personas no autorizadas por el SAT ocial de Cecotec.

• Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso.

• El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la legislación vigente, excepto piezas consumibles. En caso de mal uso por parte del usuario el servicio de garantía no se hará responsable de la reparación. Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica ocial de Cecotec a través del número de teléfono [phone].ENGLISH

17. Tomada para carga

8. Modo (só funciona desde o modo standby)

1. Abra a tampa para encher o depósito de

• Active a limpeza desde qualquier lugar.

3. Indicador luminoso de bateria

3. Indicador luminoso de bateria

O robot oferece diferentes modos de limpeza que se adaptam a diferentes necessidades.

1. Modo limpeza automática

Bateria baixa. Carregue o robot. O indicador de ba- tería se ilumina en color vermelho. 4 alarmes longos.
