Verificar se o filtro e todos os seus componentes se encontram em bom estado depois do transporte Junto ao filtro se encontra uma caixa que contém os manómetros e outros acessórios auxiliares que incluem este manual. Também se encontra a documentação necessária de garantia.

Os filtros são indubitavelmente os acessórios mais importantes para a clarificação da água. E o seu uso tem por objecto eliminar as matérias em suspensão que contaminam a água. A eficácia de uma filtração correcta condiciona os resultados do tratamento da água. O princípio físico da filtração consiste em reter as partículas em suspensão que leva a água durante a sua passagem através do leito de leito filtrante filtrante O processo de filtração e depuração da água inclui uma variedade de elementos a ter em conta, tais como o filtro, as bombas, tratamentos químicos da água, acessórios de esvaziamento da piscina para assegurar o retorno e a aspiração da água, assim como elementos capazes de assegurar uma correcta circulação e mantimento da qualidade da água Normalmente cada país tem a sua legislação, e a elas devem recorrer os instaladores antes de realizar qualquer desenho ou instalação Para isso deverão desenhar e definir os elementos e materiais do projecto respeitando as normas estabelecidas A qualidade de filtração depende de vários parâmetros: concepção do filtro e da sua forma, altura do leito filtrante, características e granulometria da massa filtrante, etc Á que verificar que a velocidade de filtração é uma característica determinante para obter uma boa qualidade de filtrado Outros conceitos importantes a ter em conta na eleição de um filtro são as características dos materiais usados na sua fabricação, a sua temperatura de uso e a sua pressão de trabalho. Purga de água Painel Manómetros Bateria de válvulas Suporte bateria Colecto

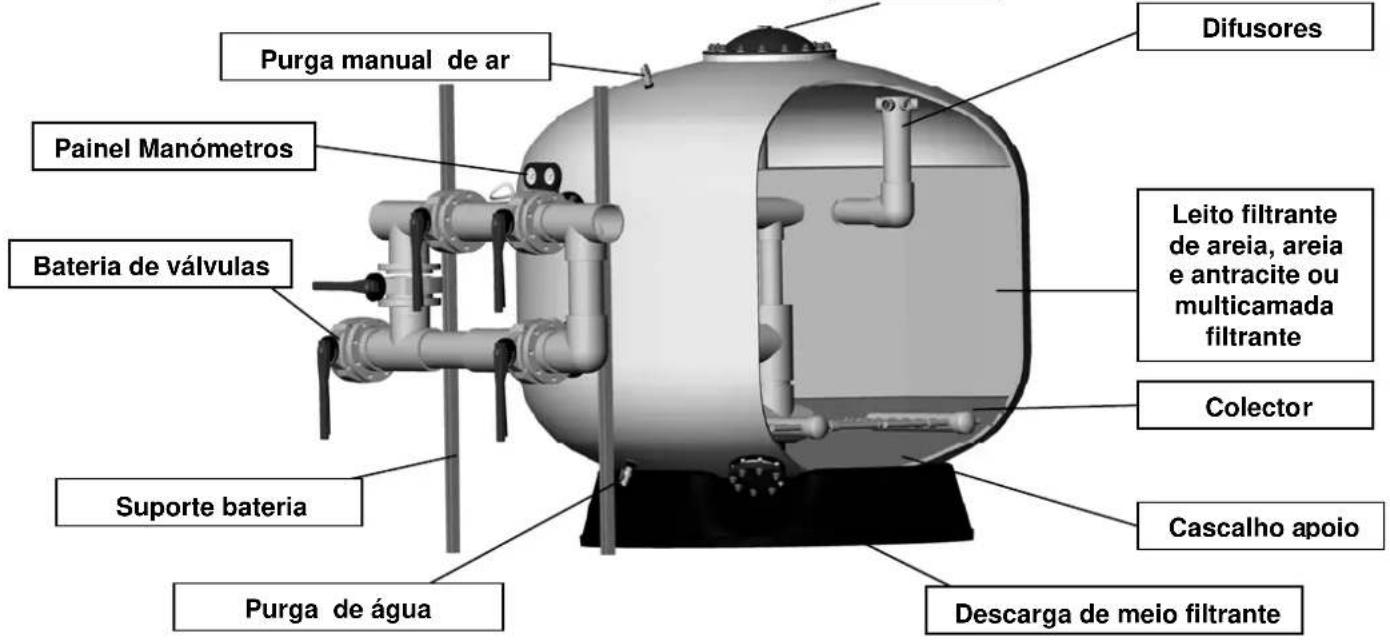

Leito filtrante de areia, areia e antracite ou multicamada filtrante Difusores Purga manual de ar Descarga de meio filtrante Cascalho a

Para o fabrico do depósito dos filtros utilizam-se materiais como, por exemplo, as resinas de poliéster e as fibras de vidro. No seu interior incorporam um colector e um difusor de material plástico E são fornecidos para uma pressão máxima admissível e temperatura indicadas na etiqueta do filtro. Esta pressão e esta temperatura nunca devem ser ultrapassadas, representando o nível máximo. O nível habitual de trabalho deverá estar sempre no máximo 20% abaixo da pressão máxima admissível.

1.3 Eleição dos filtros e do tipo de instalação

1.3.1 Características dos filtros

Para uma correcta filtração da água da piscina, recomenda-se que os tempos máximos de recirculação de todo o volume da água da piscina para filtrar seja de: Piscinas públicas 4 horas Piscinas residencial 8 horas Piscinas públicas para crianças 1,5 horas Por outra parte, outro parâmetro importante do qual depende directamente a qualidade da filtração é a velocidade de passagem da água através dos filtros Recomendamos assim as seguintes velocidades: Piscinas públicas 20 m³/h/m² Piscinas residenciales 40 m³/h/m² Para outras aplicações, a velocidade de filtração dependerá da velocidade da água efluente, da aplicação e da própria concepção da instalação. Em qualquer caso, deve-se consultar a normativa do território. Para uma boa filtração recomendamos não exceder os 40 m

, tendo em conta que a qualidade de filtração depende directamente da granulometria da leito filtrante filtrante e da altura do leito filtrante.

Os filtros estão desenhados para trabalhar á pressão Em caso de haver situações de depressão, é imprescindivél a instalação de uma válvula de ventosa de duplo efeito. É necessário assegurar que a instalação se adeque aos filtros para evitar sobrepressões e depressões.

1.3.2 Características da instalação

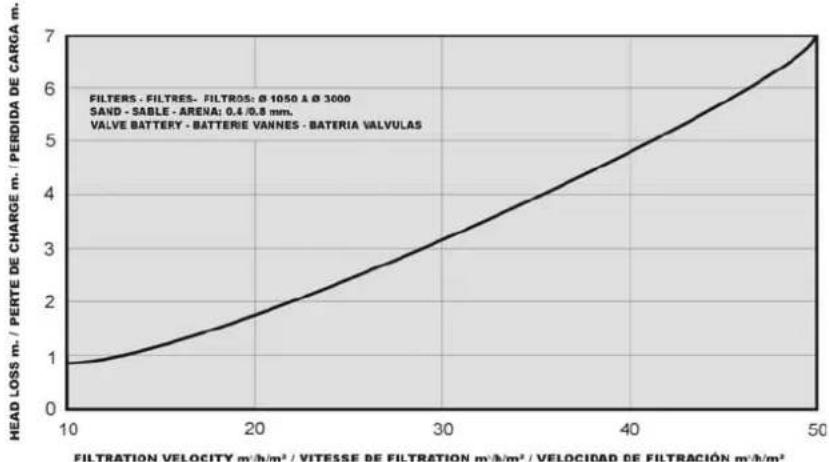

Para a eleição da bomba à que ter em conta o caudal necessário a 10 m c a. É necessário que a instalação disponha de um pré-filtro com as características necessárias. Em relação ao número de bombas a instalar é aconselhável por a mesma quantidade de bombas que de filtros, cada uma delas com o caudal necessário para conseguir a velocidade de filtração desejada num filtro No entanto, é aconselhável que a impulsão de cada uma das bombas desemboque numa tubagem geral de impulsão que se dirija aos filtros De esta forma, quando os filtros filtrem a água da piscina a totalidade das bombas estarão a funcionar, enquanto se queira fazer uma lavagem dos filtros por partes, isto é, com todas as bombas funcionando se encerrará um determinado número de filtros (para conseguir uma velocidade de lavagem de 40 a 50 m³/h/m²) Uma vez lavado o primeiro grupo de filtros, estes se fecharão e se lavará o segundo grupo Com esta montagem eliminamos a necessidade de ter bombas de sobra para a lavagem dos filtros

Como na impulsão, é aconselhável que a tubagem de aspiração de cada bomba proceda de uma tubagem geral de aspiração da água da piscina Para obter uma boa qualidade da água da piscina, é necessário desenhar uma instalação de forma que a água que se tem que filtrar proceda tanto da superfície como do fundo da piscina No cálculo da tubagem de aspiração e retorno da água da piscina se deve ter em conta as seguintes velocidades: - Linha de retorno da água filtrada à piscina: Velocidade máxima na linha : 2 m/sg - Linha de aspiração de água a filtrar: Velocidade máxima na linha : 1,5 m/sg É importante que a instalação seja concebida para manter um mínimo de estabilidade (evitar um excesso de arranques e paragens de bombas) tendo por objectivo evitar contínuas e variações de pressão no filtro contínuas e desnecessárias, dado que isso pode causar fadiga e reduzir a sua vida útil. Além disso, para reduzir este efeito, é recomendável que nos arranques e nas paragens de bombas se use um variador de frequência na bomba para que o aumento ou a redução de pressão sejam criados da forma mais linear possível.

2.1 Manuseamento dos filtros

NOTA: Os filtros entregam-se convenientemente embalados e devido ao seu peso, tamanho e dificuldades existentes na sua localização em obra, recomenda-se que a manipulação e deslocalização dos mesmos se realize por meios mecânicos (carretos elevadores, gruas etc ).

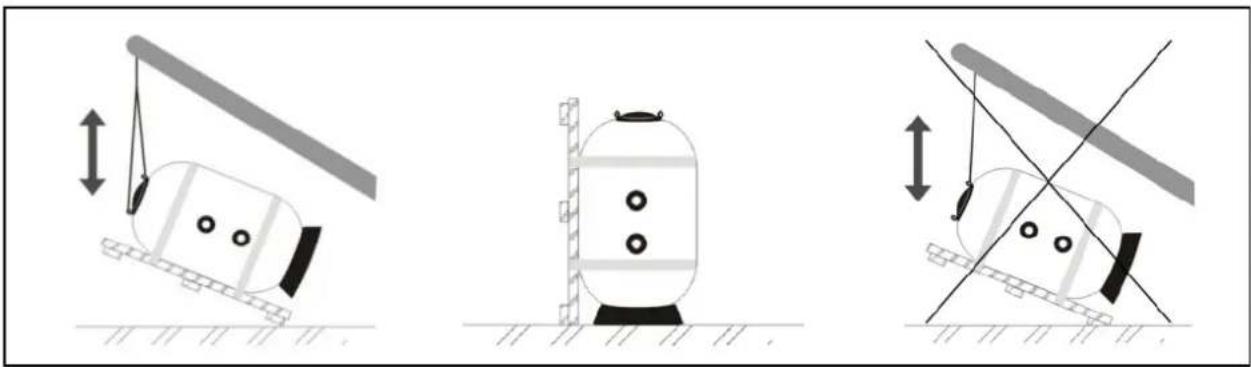

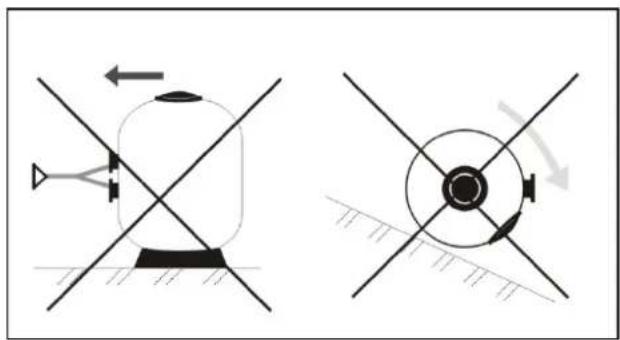

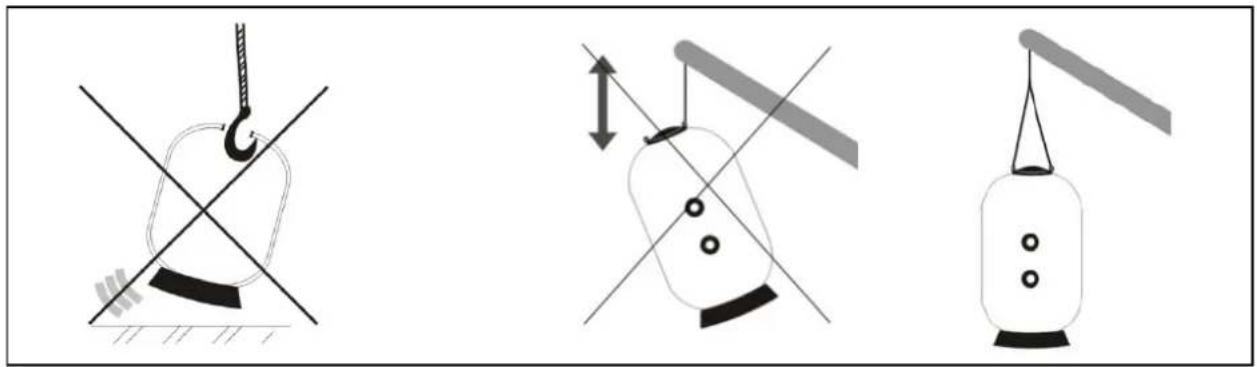

Nunca faça rodar o filtro Nunca arraste o filtro Utilize a transpalete ou touro com as pás adequadas para transportar o filtro Utilize ambas as ar

osição vertical os filtros trans

osição horizontal- 4 -

A carga de leito filtrante deve realizar-se uma vez instalado o filtro no seu lugar definitivo seguindo as instalações das indicações de COMPROVAR FUNCIONAMENTO.

2.2 Instalação dos filtros

As fases a seguir para uma correcta instalação dos filtros são as seguintes: a. Instalar o(os) filtro(s) no seu lugar definitivo É conveniente que a casita onde estão instalados os filtros esteja provida de ventilação e das drenagens adequadas para que, em caso de acidente, a água que poderá sair de qualquer tubagem, filtro, bomba, etc Possa ser evacuada, evitando assim o risco de danos ás instalações existentes (bombas, quadros eléctricos, etc ) Se por qualquer circunstância não se possa dispor de estas drenagens, se deverá instalar um sistema alternativo automatizado para evacuar a água da sala. A instalação dos filtros far se á de forma a que a base fique totalmente apoiada no chão e sobre un plano totalmente horizontal.

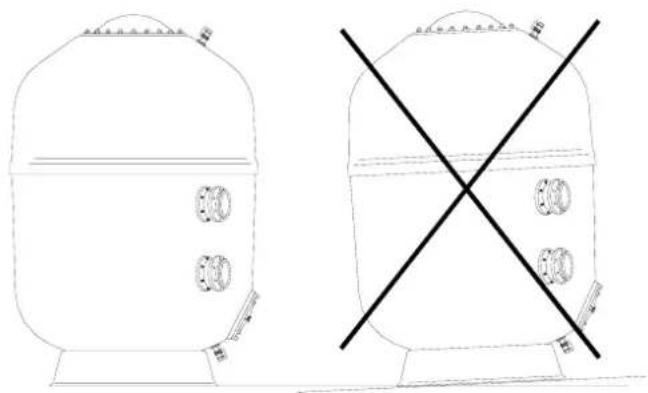

Utilize ambas as argolas para transportar os filtros É PROIBIDO o uso de ganchos para transportar os filtros Apoiar o filtro sobre um plano totalmente horizontal- 5 - Min.0.6m0.25m0.25mMin.0.6m

Dado que os filtros requerem revisões periódicas e em previsão de eventuais intervenções no interior é IMPRESCINDÍVEL deixar um mínimo de espaço livre ao redor e sobre os filtros.

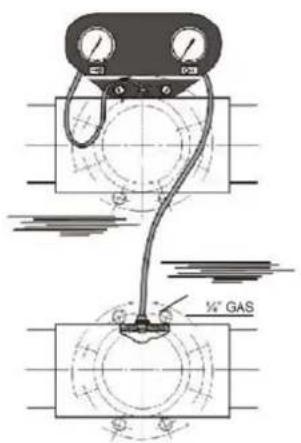

Uma vez concluída a instalação e antes de pôr a areia no filtro, é conveniente que ponha a instalação em funcionamento e que verifique se existem fugas e se todos os elementos funcionam correctamente. b. Montar a(s) bateria(s) ou válvula selectora e dos manómetros no(s) filtro(s) correctamente Uma vez instalado o painel de manómetros na flange de entrada ao filtro observar a presença de tubos de plásti co flexível transparentes, os quais devem ligar-se entre os manómetros e os orifícios de ¼“ GAS da batería. O painel de manómetros identifica perfeitamente o manómetro que controla a pressão de saída.

0.6m 0.6m- 6 - c. Instalar os suportes das baterias adequados e regulá-los (altura)

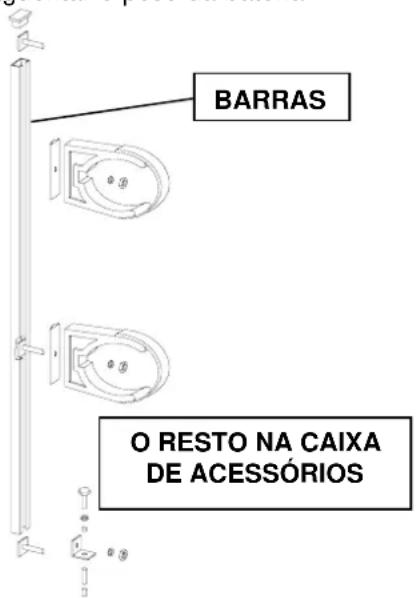

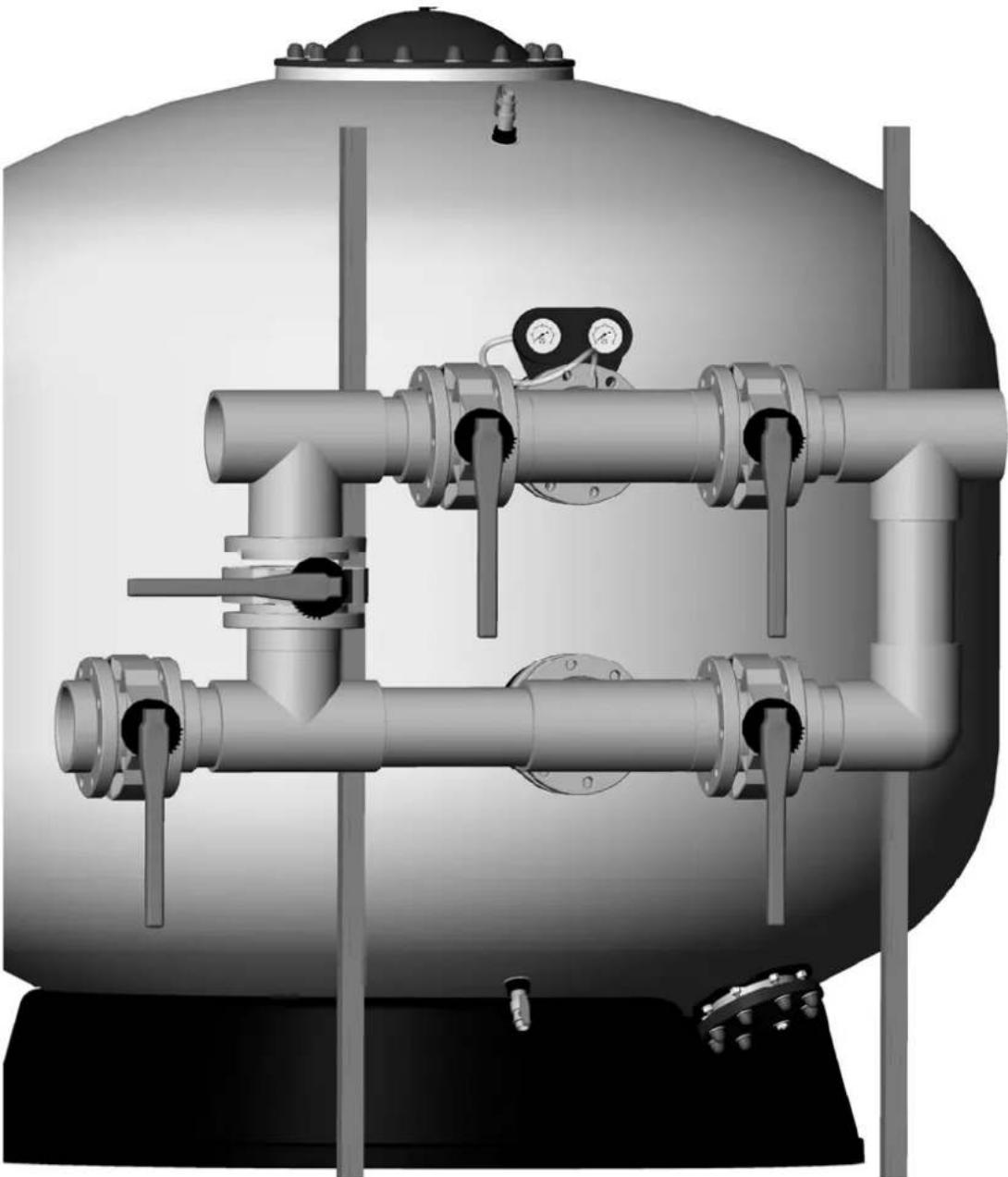

Suportes das baterias Uma vez que se instale a bateria deve ser instalado suportes especiais para aguentar o peso da bateria e da água que por ela circula Se recomenda a instalação dos seguintes suportes reguláveis em altura:

- Na escolha da barra, tenha em conta a altura das conexões do filtro escolhido - Para a caixa de acessórios ver o diâmetro das baterias e o número de válvulas - Para uma bateria de um só filtro é necessário duas barras e duas caixas de acessórios, para baterias de dois ou mais filtros é aconselhável como mínimo uma barra e uma caixa por filtro Para a sua instalação primeiro é necessário regular a altura das braçadeiras em função da bateria e posteriormente fixar o suporte no chão com a fixação correspondente Suportes dos tubos

Quando se realiza a montagem da instalação é necessário por suportes em várias partes dos tubos para evitar vibrações e flexoes que as possam estragar ou romper Por este motivo se recomenda a instalação dos suportes: Ø Tubos

Para a sua instalação seguir os seguintes passos:

• Desmontar a braçadeira em duas metades

• Montar a metade interior da braçadeira no suporte de ferro

• Marcar a posição do suporte

• Fixar os tubos com o freio

d. Ligar a bateria ou válvula selectora com as tubagens de impulsão da(s) bomba(s), a tubagem de retorno da piscina e a tubagem de drenagem BARRAS

3. COMPROVAR FUNCIONAMENTO

Para um correcto enchimento de leito filtrante nos filtros e essencial: Verificação

1. Uma vez terminada a instalação e antes de por a leito filtrante nos filtros, é aconselhável fazer

uma prova hidráulica, tanto dos filtros como da instalação, a fim de comprovar a boa montagem da mesma. Esvazie o filtro.

2. Retirar a tampa do filtro procurando evitar estragos na junta e na superfície de fecho da tampa.

3. Comprovar que todos os componentes do filtro (braços colectores, etc ) estão em bom estado, já

que durante o transporte poderiam ter sofrido algum estrago. Comprovar funcionamento

4. Encher de água até à metade do filtro aproximadamente. Carregue cuidadosamente o meio

filtrante, começando pelas camadas inferiores, (tendo em conta a granulometria deste relativamente à ranhura de passagem do sistema colector) até cobrir o sistema colectores (aproximadamente uns 10 cm ) Esta operação deve realizar-se com muito cuidado para não estragar os componentes interiores do filtro Á medida que se encha o filtro com leito filtrante à que ter a precaução de repartir a leito filtrante por toda a superfície do filtro.

5. Para auxiliar a distribuição homogénea da areia é necessária a realização de uma lavagem

breve o filtro para metade do processo de carregamento.

6. Introduzir a leito filtrante até ao limite máximo da altura de filtração (referem-se a modelo).

7. Limpar cuidadosamente a superfície do fundo do filtro, a junta e a tampa antes de efectuar a

montagem. Fechar o filtro colocando a junta em posição correcta e pondo a tampa com cuidado para não deslocá-la da sua posição. Antes da prova de funcionamento, uma vez carregado e convenientemente fechado o filtro, é necessário efectuar uma lavagem do mesmo Para isso à que proceder segundo o que dizem as indicações de lavagem do filtro.

NOTA: O fabricante não se considera responsável por qualquer dano ocasionado no filtro durante as operações de manuseamento, instalação e colocação do mesmo em funcionamento.

4. CICLO NORMAL DE FUNCIONAMENTO

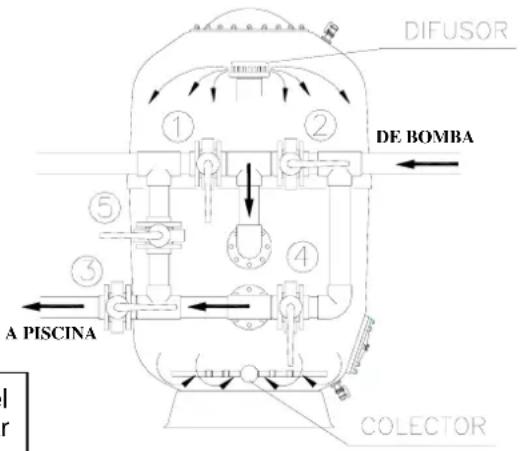

COM A BOMBA PARADA, situar as válvulas na posição que se indica no quadro, posição de filtragem. Á medida que o leito do filtro se suja pelo seu uso, o manómetro de entrada experimenta um aumento de pressão ao tempo que o manómetro de saída sofre uma redução. Portanto, é conveniente observar periódicamente os manómetros de entrada e saída e efectuar uma lavagem do filtro quando a diferença de pressão seja igual ou superior ao indicado no rótulo.

ATENÇÃO, não limpe os componentes plásticos com produtos que os possam atacar Quando se trata de filtros com placa de crepinas, é recomendável realizar a lavagem quando a diferença de pressão seja 0,6 bar Ésta nunca puede exceder de 0,8 bar- 8 -

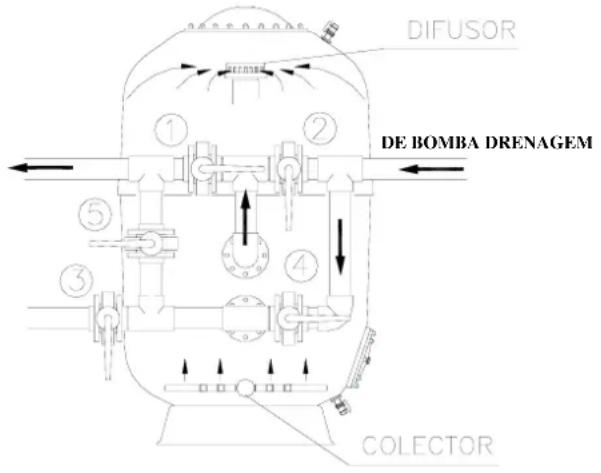

Para efectuar a operação de lavagem e SEMPRE COM A BOMBA PARADA situar as válvulas na posição que se indica no quadro, posição de lavagem. A carga de leito filtrante (leito do filtro) forma muitos canais de passagem da água que logicamente recolhem as impurezas e resíduos sólidos que acompanham a água a filtrar. Com o tempo, estes resíduos bloqueiam estes canais depassagem da água sendo periodicamente necessário limpar o filtro para deixá- lo em óptimas condições de trabalho, e verter escoando a sujidade que havia no leito do filtro. Recomenda-se que a duração da lavagem seja de 7 minutos a uma velocidade entre 40 e 50 m

/h/m² aproximadamente. É aconselhável por um visor nos tubos de drenagem de forma que quando se realiza uma lavagem se possa observar a sujidade da água procedente do filtro e assim poder determinar a duração de lavagem No se deve exceder de 50 m

/h/m² para evitar que parte da leito filtrante seja expulsa no desagúe e para que evite provocar danos no filtro. Consulte-nos para saber quais as características do meio filtrante. Quando utilizar ar, é recomendável uma velocidade de 60 m

COMPRESSOR, dado que pode danificar o filtro. Deve-se utilizar um soprador, tentando fazer com que a pressão interna na lavagem não ultrapasse 1 bar. Certifique-se de que tem a purga de ar aberta durante a lavagem com ar.

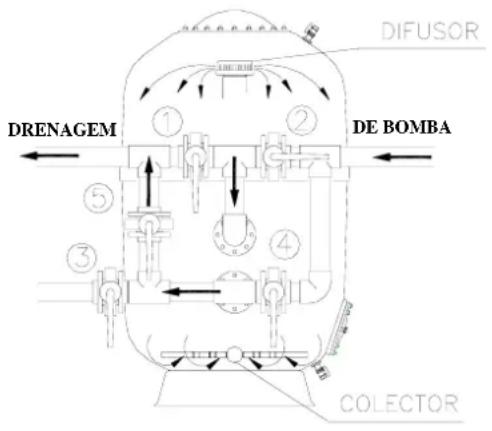

Operação recomendada a efectuar depois da LAVAGEM que tem por objectivo expulsar drenando os restos de resíduos que puderam ter penetrado nos colectores durante a fase de lavagem do filtro. Esta operação deve ser efectuada num espaço de 3 minutos, para se evitar a contaminação por águas turva. Para efectuar esta operação situar as válvulas na posição que se indica no quadro, posição de enxagúe, SEMPRE COM A BOMBA PARADA, e imediatamente depois passar à posição de filtragem. A operação de enxagúe só pode realizar-se se a bateria é de 5 válvulas ou se dispomos de válvula selectora no filtro.

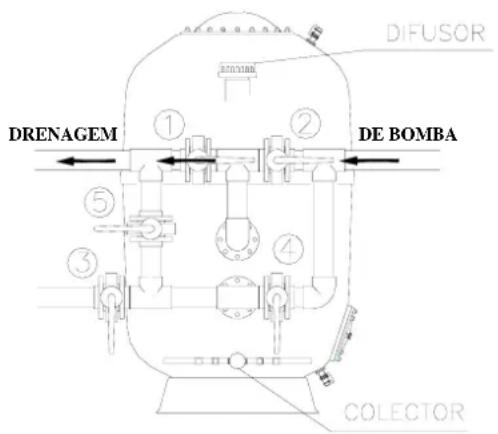

Quando seja necessário esvaziar a piscina e no caso de que esta não disponha de drenagem no fundo ligada directamente com os tubos de escoamento pode efectuar-se o esvaziamento por meio da bomba do filtro situando as válvulas na posição que indica o quadro nas indicações de esvaziamento. Para isso e antes de ligar o esvaziamento é necessário que as válvulas dos skimmers, canal de saída e limpa fundos estejam fechados.

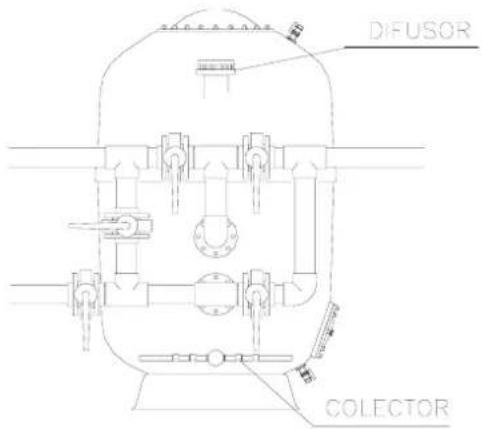

Tal como o seu nome indica todas as válvulas da bateria estão fechadas. Esta operação é utilizada para efectuar o mantimento do filtro, limpeza do pré-filtro, etc.

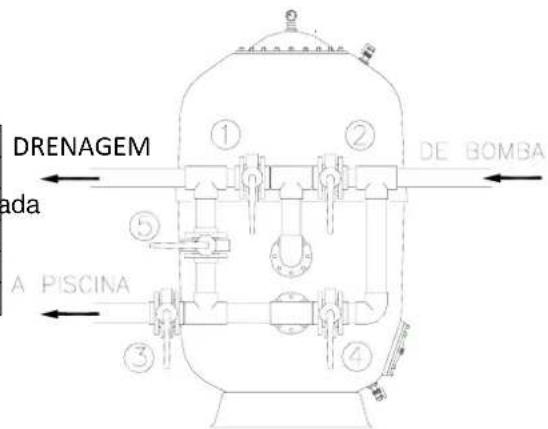

5. BATERIA DE VÁLVULAS POSIÇÃO

DESTAS EM CADA OPERAÇÃO

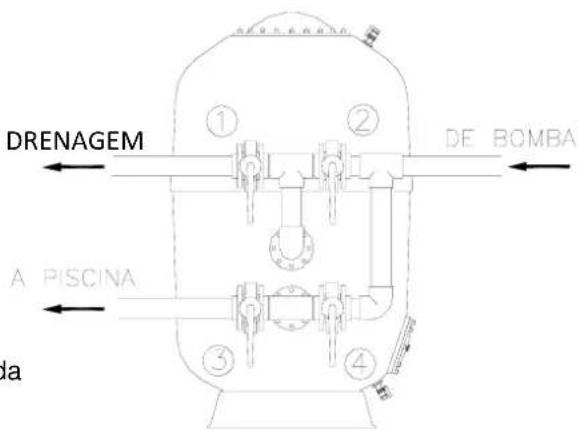

Quadro de manobras para baterias de 4 válvulas. Posição 1 2 3 4 Filtragem Fechada Aberta Aberta Fechada Lavagem Aberta Fechada Fechada Aberta Esvaziamento Aberta Aberta Fechada Fechada Fecho Fechada Fechada Fechada Fechada

- É importante ter sempre os filtros em condições, pois de estes depende a boa qualidade da água - É importante ter todos os componentes do filtro em condições Para isso devem-se testar assiduamente e substituir quando peças e juntas deterioradas o necessitem - Para limpar o filtro não se deve utilizar dissolventes pois podem estragar os componentes de material plástico instalados nestes, pode-se sim limpar o filtro facilmente com água e sabão. - O leito filtrante deve ser trocado periodicamente. Consulte o seu fornecedor. - Os meios de comunicação filtrado e as ligações de entrada / saída, deve ser suficiente e deve ser mantido em boas condições a fim de evitar a degradação do poliéster.

7.1 Esvaziamento da leito filtrante do filtro

Para esvaziar o filtro de leito filtrante, proceder da seguinte maneira:

1. Esvaziar a água do filtro.

3. Á medida que a leito filtrante vai saindo, afastá-la do purgante para que não o entupa.

4. É necessário que uma pessoa entre no filtro pela boca superior para ir aproximando a leito

filtrante ao purgante para facilitar a sua saída. Para voltar a encher o filtro de leito filtrante seguir as instrucções de COMPROVAR FUNCIONAMENTO

7.2 Período Invernal do filtro

Para não danificar os componentes do filtro durante o período invernal é necessário realizar as seguintes operações - Realizar uma lavagem e enxagúe segundo as instruções - Parar a bomba - Esvaziar o filtro de água - Fechar as válvulas dos tubos de aspiração e impulsão para isolar o filtro - Tirar a tampa do filtro para mantê-lo ventilado durante o período de inactividade - É aconselhável esvaziar também todos os tubos para evitar a sua rotura no caso de congelarem.

- Antes de manipular o filtro ou válvulas, assegure-se que a bomba está parada e o filtro está sem pressão Para mais segurança desligar a bomba e possíveis instalações eléctricas existentes. - Nunca ligar directamente o filtro à rede de água, já que a pressão desta pode ser muito elevada e exceder a pressão máxima do filtro. - Evacuar o ar do interior do filtro sempre antes de iniciar um ciclo. - Relativamente ás uniões feitas com juntas, não é necessário apertar as porcas demasiado. - Não limpar as peças de plástico com dissolventes, pois poderão perder as suas propriedades. - Não permita ás crianças mexer nos filtros nem brincar perto deles. - Proteger os filtros das intemperies. - Antes de ligar a bomba, comprovar que a tampa do filtro está devidamente fechada. - Instale o filtro numa zona equipada com ventilação e com esgotos adequados, o mais próximo possível da bacia da piscina e abaixo do nível da água da piscina, para evitar que se verifique uma depressão no seu interior.- 11 -

Pouco caudal de filtração Pré-filtro da bomba sujo Limpar pré-filtro O motor da bomba gira ao contrário Inverter o sentido de rotação do motor da bomba Filtro sujo Realizar “ lavagem” Tubos entupidos Proceder à sua limpeza A bomba ganha ar Comprovar toda a instalação e eliminar possíveis fugas O manómetro oscila violentamente A bomba ganha ar Verificar fugas de água no pré-filtro e tubos de aspiração Aspiração semi-fechada Comprovar que as Válvulas de aspiração estejam abertas A bomba ganha ar Algas na piscina Realizar tratamento químico Filtro sujo Realizar “ lavagem” PH da água elevado (água turva) Diminuir o PH Falta de cloro (água esverdeada) Introduzir cloro Rápido incremento de pressão borbulhas nas boquilhas Nível da água da piscina baixo Encher piscina Válvulas aspiração parcialmente fechadas Comprovar e abrir as Válvulas Pré-filtro da bomba sujo Limpar pré-filtro O manómetro oscila violentamente A bomba apanha ar Verifique toda a instalação e elimine as eventuais fugas Aspiração semi-fechada Verifique se as válvulas de aspiração estão totalmente abertas Há areia proveniente do filtro na piscina Há ruptura no sistema colector Repare o sistema A areia escapa-se para o esgoto na operação de lavagem Excesso de caudal de água de lavagem ou excesso de areia Reduza o caudal de água de lavagem ou retire areia até ter o nível correcto Ha fuga nas ligações ou nas tampas Parafusos soltos, juntas sujas ou mal colocadas Apertar os parafusos com cuidado de não estragar as peças de plástico, limpar as juntas ou coloca las corretamente. No caso de não solucionar o problema coloque se em contato com o serviço tecnico

• Em caso de dúvida, consulte o serviço de assistência técnica
