Gysflash S 4.12 - Carregador de pilhas GYS - Manual de utilização gratuito

Tipo de produto	Carregador de pilhas
Marca	GYS
Modelo	Gysflash S 4.12
Tensão de entrada	100-127 Vac, 50-60 Hz
Corrente de carga	0.8 A (modo Carga 0) / 4 A (modo Carga)
Tensão de carga	14.4 V (padrão), 14.7 V (frio/AGM), 13.6 V (modo alimentação)
Tipos de baterias compatíveis	Chumbo 12 V: GEL, AGM, WET, MF, Cálcio
Capacidade da bateria (carga)	1.2 Ah a 90 Ah
Capacidade da bateria (manutenção)	Até 130 Ah
Modos de carga	Carga 0 (0.8 A), Carga (4 A), Alimentação 13.6 V (4 A)
Ciclo de carga	7 etapas automático: análise, recuperação, teste, dessulfatação, carga, absorção, manutenção
Proteções	Inversão de polaridade, curto-circuito, antifaísca, térmica, sobrecarga
Dupla isolação	Sim (classe II)
Compatibilidade eletrônica embarcada	Sim, adequado para sistemas CAN-BUS
Garantia	2 anos (peças e mão de obra)
Acessórios fornecidos	Pinças, terminais (conforme versão)
Manutenção e limpeza	Desconectar antes da limpeza; não utilizar produtos abrasivos
Segurança	Não carregar baterias não recarregáveis; utilizar em local arejado; evitar chamas
Peças de reposição e reparabilidade	O cabo de alimentação danificado deve ser substituído por um profissional
Informações gerais	Fabricado por GYS, França; conforme as normas europeias, britânicas, marroquinas

Perguntas frequentes - Gysflash S 4.12 GYS

Que tipos de baterias posso carregar com o Gysflash S 4.12?

Este carregador foi projetado para baterias de chumbo 12 V do tipo GEL, AGM, WET, MF e Cálcio. Não é adequado para baterias de lítio ou não recarregáveis.

Como usar o modo alimentação (Supply)?

Pressione o botão por 5 segundos para entrar no modo Supply. Este modo fornece uma tensão estabilizada de 13.6 V com corrente máxima de 4 A, ideal para alimentação de veículos de demonstração ou preservação da memória.

O que fazer se o LED OK piscar mas não permanecer aceso?

O LED OK pisca quando a bateria está pronta para dar partida no motor (carga > 80%). Se piscar no modo Supply, significa que o consumo excede 4 A e a bateria corre risco de descarregar. Verifique as conexões e reduza a carga se possível.

Posso carregar uma bateria congelada?

Não, nunca carregue uma bateria congelada ou danificada. Isso pode causar uma explosão. Aguarde a bateria descongelar antes de qualquer carga.

Como carregar através de uma tomada isqueiro?

Use o adaptador isqueiro (ref. 029439) conectado ao carregador. Conecte-o na tomada 12 V da moto. O carregador funciona mesmo com o sistema CAN-BUS sem acender o painel. A carga pode iniciar após 2 minutos de conexão.

Quanto tempo para carregar uma bateria de 50 Ah?

Com o modo Carga (4 A), o tempo para passar de 20% a 80% de carga é de aproximadamente 6 horas. A carga completa pode levar até 12 horas dependendo do estado da bateria.

O que significa o LED de erro (defeito)?

O LED de erro pode indicar: inversão de polaridade, bateria não 12 V, bateria danificada, curto-circuito das pinças, ou superaquecimento interno. Consulte o manual para as soluções.

Como limpar o carregador?

Sempre desconecte o carregador antes da limpeza. Use um pano seco ou levemente úmido, sem produtos abrasivos. Evite umidade nas aberturas.

É seguro deixar o carregador conectado permanentemente?

Sim, o modo manutenção de carga (etapa 7) mantém a bateria no máximo sem risco de sobrecarga. No entanto, monitore a bateria e evite longos períodos sem supervisão.

Onde encontrar a declaração de conformidade?

A declaração de conformidade europeia, britânica (UKCA) e marroquina (CMIM) está disponível no site da GYS: www.gys.fr.

MANUAL DE UTILIZADOR Gysflash S 4.12 GYS

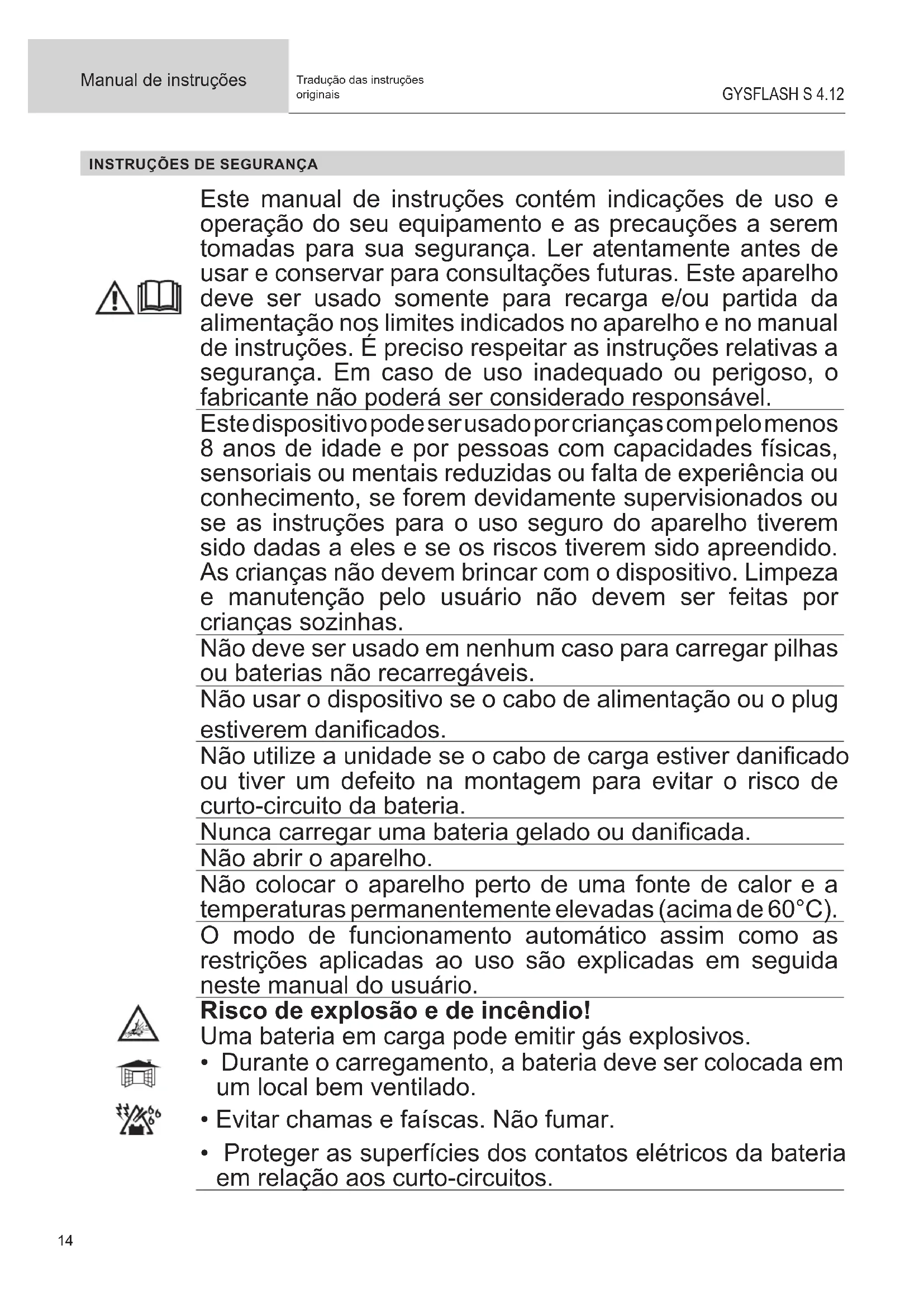

Este manual de instruções contém indicações de uso e operação do seu equipamento e as precauções a serem tomadas para sua segurança. Ler atentamente antes de usar e conservar para consultações futuras. Este aparelho deve ser usado somente para recarga e/ou partida da alimentação nos limites indicados no aparelho e no manual de instruções. É preciso respeitar as instruções relativas a segurança. Em caso de uso inadequado ou perigoso, o fabricante não poderá ser considerado responsável.

Este dispositivo pode ser usado por crianças com pelo menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência ou conhecimento, se forem devidamente supervisionados ou se as instruções para o uso seguro do aparelho tiverem sido dadas a eles e se os riscos tiverem sido apreendido. As crianças não devem brincar com o dispositivo. Limpeza e manutenção pelo usuário não devem ser feitas por crianças sozinhas.

Não deve ser usado em nenhum caso para carregar pilhas ou baterias não recarregáveis.

Não usar o dispositivo se o cabo de alimentação ou o plug estiverem danificados.

Não utilize a unidade se o cabo de carga estiver danificado ou tiver um defeito na montagem para evitar o risco de curto-circuito da bateria.

Nunca carregar uma bateria gelado ou danificada.

Não abrir o aparelho.

Não colocar o aparelho perto de uma fonte de calor e a temperaturas permanentemente elevadas (acima de 60°C).

O modo de funcionamento automático assim como as restrições aplicadas ao uso são explicadas em seguida neste manual do usuário.

Risco de explosão e de incêndio!

Uma bateria em carga pode emitir gás explosivos.

• Durante o carregamento, a bateria deve ser colocada em um local bem ventilado.
• Evitar chamas e faíscas. Não fumar.
• Proteger as superfícies dos contatos elétricos da bateria em relação aos curto-circuitos.

- Não deixar uma bateria de carregamento sem vigilância durante longos períodos de tempo.

Conexão / desconexão:

• Desconectar a alimentação antes de conectar ou desconectar as conexões da bateria.
• O terminal da bateria não conectado ao chassi deve ser conectado primeiro. A outra conexão deve ser feita no chassi, longe da bateria e da linha de combustível. O carregador de bateria deve então ser conectado à rede.
• Após a operação de carregamento, desconecte o carregador de bateria da rede e, em seguida, remova a conexão do chassi e, finalmente, a conexão da bateria na ordem indicada.

Conexão:

• Aparelho de classe II
• A conexão à rede elétrica deve ser feita conforme às regras de instalação nacionais.

Manutenção:

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa com qualificações semelhantes, para evitar perigos.
• A manutenção só deve ser efectuada por uma pessoa qualificada
• Advertência! Desconectar sempre a ficha da tomada antes de qualquer manipulação no aparelho.

Regulamentação:

• Aparelho conforme às diretivas européias.
• A declaração de conformidade está disponível em nosso website.
• Marca de conformidade EAC (Comunidade Econômica Eurasiática)
• O equipamento satisfaz os requisitos britânicos. A Declaração de Conformidade do Reino Unido está disponível no nosso website (ver página de rosto).
• O dispositivo está em conformidade com as normas marroquinas.
• A declaração de conformidade C_ (CMIM) está disponível no nosso sítio web.

Refugo:

- Este material é sujeito a coleta seletiva. Não jogar no lixo doméstico.

Não operar com 230V - risco de explosão!

DESCRIÇÃO GERAL

O GYSFLASH S 4.12 é ideal para recarregar a maioria das baterias de chumbo-ácido sem manutenção e sem necessidade de manutenção normalmente utilizadas em automóveis e muitos outros veículos. Estas baterias podem ser de vários tipos, por exemplo: GEL (electrólito em gel), AGM (electrólito impregnado), WET, MF (livre de manutenção), CA (cálcio)...

Este carregador foi especialmente concebido para carregar baterias de 12 V (6 x 2 V células) de 1,2 Ah a 90 Ah, ou para manutenção da carga até 130 Ah.

INICIAÇÃO

1. Conecte o carregador à bateria com o acessório desejado (pinças, terminais, etc.).
2. Ligar o carregador à tomada de rede (rede monofásica 100-127 Vac 50-60 Hz).
3. Seleccionar o modo premindo o botão. Após cerca de cinco segundos, a carga será iniciada automaticamente.
4. Durante a carga, o dispositivo indica o progresso da carga. Quando o indicador OK pisca, a bateria está pronta para ligar o motor.. E quando a luz permanece acesa, a bateria está totalmente carregada.
5. A carga pode ser interrompida a qualquer momento desconectando o plugue de energia ou pressionando o botão ▶.
6. Após a operação de carga, desconecte o carregador da rede e remova as conexões da bateria.

MODOS DE CARGA.

-Descrição dos Modos e Opções:

Modo CHARGE (14.4 V/0.8 A) :

Modo para carregar baterias de chumbo-ácido de 12 V de 15 Ah a 90 Ah e até 130 Ah para manutenção da carga. Ciclo de carga automática em sete passos.

AGM

Opção COLD/AGM (14.7 V) :

Opção modificando a tensão de carga para 14,7 V para carregamento de baterias em tempo frio (menos de 5°C) ou para certas baterias AGM ou baterias com fichas.

Modo SUPPLY (13.6V / 4 A):

Este modo permite que o carregador seja utilizado como uma fonte de alimentação estabilizada com uma tensão regulada de 13,6 V. Este modo destina-se a alimentar veículos de demonstração e também pode ser usado para realizar uma substituição de bateria, mantendo a memória do veículo. Para este modo, não há limite de tempo.

Quando a luz OK está acesa, a tensão está corretamente regulada. Se a luz estiver intermitente, significa que a corrente puxada na bateria é maior do que a corrente máxima fornecida pelo carregador (4 A) e que a bateria é susceptível de descarregar eventualmente.

Para entrar neste modo, premir o botão durante 5 segundos. Uma vez seleccionado o modo, os três indicadores de selecção do modo azul acenderão. Após cerca de 5 segundos, a carga começa automaticamente.

- Curva de Carga :

O GYSFLASH S 4.12 utiliza uma curva de carga avançada de sete passos que assegura um desempenho óptimo da sua bateria.

Análise do estado da bateria (nível de carga, inversão de polaridade, mau bateria conectada ...).

Passo 5 :Carga (0.8 A 4 A)

Carga rápida com corrente máxima para atingir 80% do nível de carga.

Passo 2 : Recuperação (0.5 A 2 A)

Algoritmo de recuperação dos elementos danificados após uma descarga profunda.

Passo 6 :Absorção (14,4 V ou 14,7 V com opção AGM)

Carga de tensão constante para trazer o nível de carga para 100%.

Passo 3 :Teste

Teste bateria sulfatada

Passo 7: Manutenção de carga (13.6 V)

Mantenha o nível de carga da bateria no máximo.

Passo 4 : Desulfatação (15.8 V)

Algoritmo para a dessulfatação da bateria.

Tempo de carga estimado
Capacidade bateria 2 Ah 8 Ah 15 Ah 18 Ah 50 Ah 90 Ah
Tempo de carga 20% >>> 80% 2 h 6 h 11 h 3 h 8 h 14 h

Se a moto estiver equipada com uma tomada de 12 V, a GYSFLASH S 4.12 é capaz de carregar a bateria através desta tomada com o sistema CAN-BUS, sem ter de ligar o tablier. Nesta configuração, ligar o adaptador de isqueiro (ref. 029439) ao carregador e à tomada de 12 V da moto e siga o procedimento “Como começar” na página anterior. Em alguns casos, a carga pode começar após 2 minutos depois de fazer as conexões.

PROTEÇÕES

O GYSFLASH S 4.12 tem um conjunto de dispositivos que o protegem contra curto-circuitos e inversão de polaridade. Tem um sistema que evita qualquer faísca ao conectar o carregador à bateria.. Este carregador é duplamente isolado e é compatível com a electrónica do veículo.

O GYSFLASH S 4.12 está equipado com um sensor de temperatura incorporado que lhe permite adaptar a sua corrente de carga de acordo com a temperatura ambiente para evitar o sobreaquecimento da electrónica interna.

ANOMALIAS; CAUSAS; SOLUÇÕES

	Anomalias Causas Soluções
1	O indicador ▲ pisca.	Inversão de polaridade.Voltagem da bateria demasiado alta.Grampos em curto-circuito.	Verifique se os grampos estão conectados corretamente.Verificar se se trata de uma bateria de 12 V.
2	Sinal luminoso aceso ▲	Falha durante o carga, bateria não recuperável.	Trocar a bateria e pressionar ▶ para reiniciar uma carga.
3	O indicador ▲ permanece aceso mes-mo depois de pressionar o botão ▶	falha térmica.	A temperatura ambiente é muito alta (>50°C), ventile a sala e deixe o carregador esfriar.
4	O indicador ◎ pisca.	Carregador em espera.	Prima o botão ▶ ou ligue uma bateria ao carrega-dor para acordar do modo de espera.
5	A luz ◎ indicadora permanece acesa.	Carga interrompida pressionando o botão ▶	Pressione novamente ▶ para reiniciar a carga.

CONDIÇÕES DE GARANTIA

A garantia cobre todo defeitos ou vícios de fabricação durante 2 ano, a partir da data de compra (peças e mão de obra).

A garantia não cobre:

• Qualquer outro dano devido ao transporte.
• O desgaste normal das peças (Ex. :: cabos, pinças, etc.).
• Os incidentes causados pelo uso incorreto (erro de alimentação, quedas, desmontagem).
• As avarias ligadas ao ambiente (poluição, ferrugem, pó).

Em caso de avaria, devolva o dispositivo ao seu distribuidor, incluindo: um justificativo de compra com data (recibo de pagamento, fatura...) uma nota explicando o problema (em inglês ou francês).
