MANUAL DE UTILIZADOR DW263K DEWALT

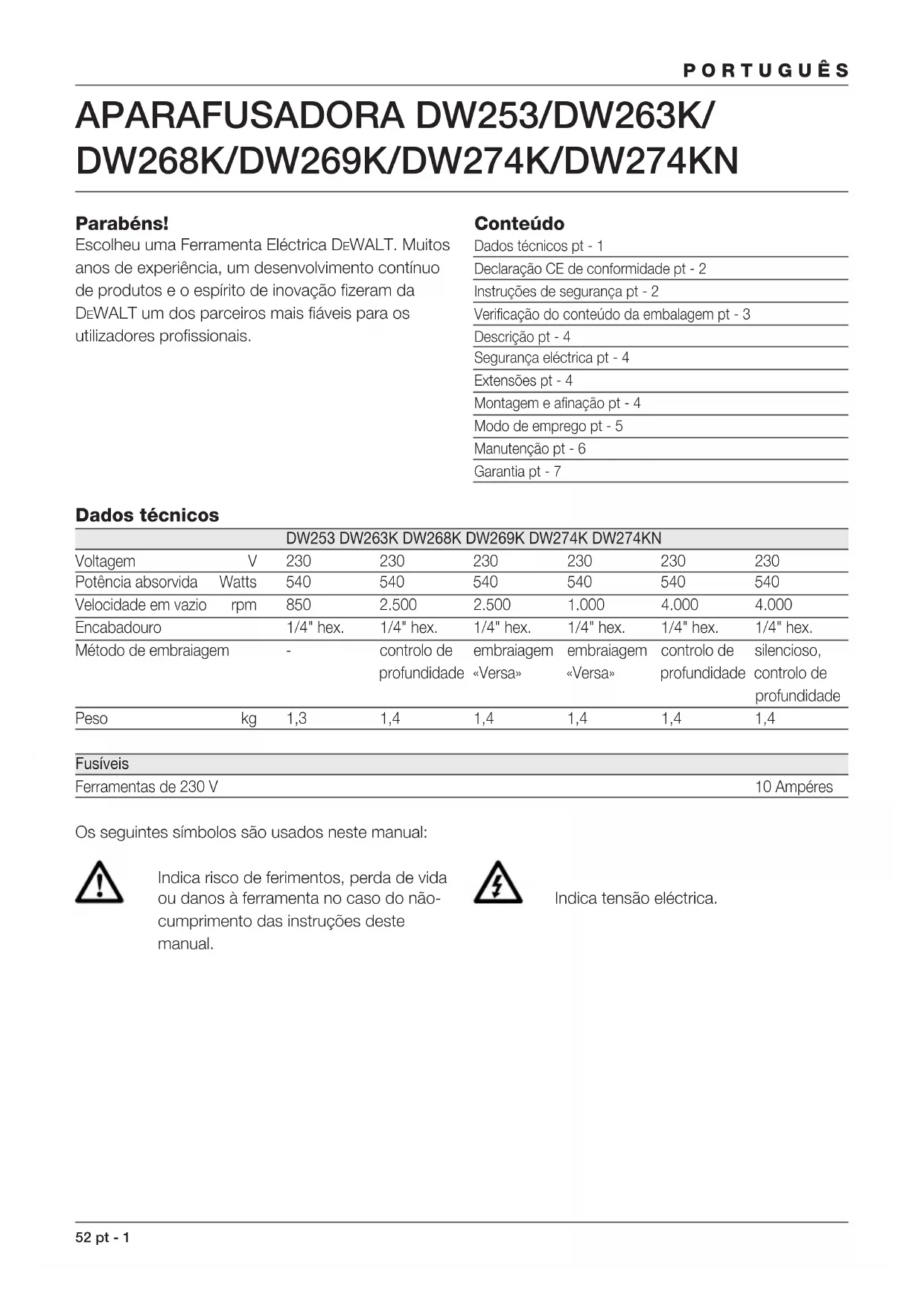

DW268K/DW269K/DW274K/DW274KN Parabéns! Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Conteúdo Dados técnicos pt - 1 Declaração CE de conformidade pt - 2 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 4 Segurança eléctrica pt - 4 Extensões pt - 4 Montagem e afinação pt - 4 Modo de emprego pt - 5 Manutenção pt - 6 Garantia pt - 7 Dados técnicos DW253 DW263K DW268K DW269K DW274K DW274KN Voltagem V 230 230 230 230 230 230 Potência absorvida Watts 540 540 540 540 540 540 Velocidade em vazio rpm 850 2.500 2.500 1.000 4.000 4.000 Encabadouro 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. Método de embraiagem - controlo de embraiagem embraiagem controlo de silencioso, profundidade «Versa» «Versa» profundidade controlo de profundidade Peso kg 1,3 1,4 1,4 1,4 1,4 1,4 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não- cumprimento das instruções deste manual. Indica tensão eléctrica.PORTUGUÊS pt - 2 53 Declaração CE de conformidade DW253/DW263K/DW268K/DW269K/DW274K/ DW274KN A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: DW253 DW263K DW268K DW269K DW274K DW274KN

(pressão sonora) dB(A)* 74 74 74

(potência sonora) dB(A) 83 83 83

• junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: DW253 DW263K DW268K DW269K DW274K DW274KN < 2,5 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçadoantiderrapante. Cubra o cabelo se tiver cabelo comprido.54 pt - 3 PORTUGUÊS 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande- os consertar a um Centro de Assistência Técnica DEWALT. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT. 20 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar fica exclusivamente a cargo de técnicos qualificados. Verificação do conteúdo da embalagem A embalagem contém: 1 Aparafusador DW263K ou 1 Aparafusador DW253/DW268K/DW269K ou 1 Aparafusador placas de reboco seco DW274K/ DW274KN 1 Caixa de transporte (apenas modelos K) 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.PORTUGUÊS pt - 4 55 Descrição (fig. A) A sua aparafusadora DW263K foi concebida para aplicações profissionais de aparafusamento e para ser utilizada como chave de porcas. A sua aparafusadora DW253/DW268K/DW269K foi concebida para aplicações profissionais de aparafusamento. A sua aparafusadora placas de reboco seco DW274K/DW274KN foi concebida para colocar fixadores de placas de reboco seco através destas em estruturas de madeira ou de metal. 1 Interruptor de velocidade variável 2 Botão de bloqueio do interruptor 3 Selector de sentido de rotação 4 Anel de ajuste da profundidade 5 Localizador da profundidade (DW263K/ DW274K/DW274KN) 5 Retentor de esferas (DW268K/DW269K) 6 Clip de cinto Embraiagem Esta chave de fenda está equipada com uma embraiagem; o eixo não roda até que se faça pressão sobre o parafuso. Estes parafusos podem ser colocados no ponta de aparafusar mesmo que o berbequim esteja em funcionamento. Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Colocar as pontas de aparafusar de 1/4" hex. A sua aparafusadora DEWALT tem um encabadoro de 1/4" hexagonal. A ponta estáretida no eixo por meio duma bola e uma mola, a qual recai numa ranhura na haste da ponta de aparafusar. DW263K/DW274K/DW274KN (fig. B)

• Retire o colar (4), puxando-o para a frente.

• Seleccione o accessório necessário (ambos os modelos) e o localizador de profundidade correspondente (5), ao utilizar uma chave de porcas (DW263).

• Para colocar o accessório (por exemplo, um suporte para pontas ou uma chave de porcas) (7), empurre-o para dentro do suporte (8) até dar um estalido, indicando que está no lugar. Bata levemente, se necessário.

• Para retirar o accessório puxe-o para fora do suporte, utilizando um alicate.

• Coloque novamente o colar (4), alinhando as nervuras (9) no interior do colar (4) com os entalhes (10) na caixa da embraiagem, e coloque o colar até dar um estalido, indicando que está no lugar. DW268K/DW269K (fig. A)

• Puxe o retentor de esferas (5) para a frente e segure-o.

• Insira o accessório.

• Liberte o retentor de esferas. Substituir a ponte de aparafusar (fig. B)

• Puxe simplesmente a ponte de aparafusar (11). Pode ser nessário utilizar um alicate.56 pt - 5 PORTUGUÊS DW263K/DW274K/DW274KN - Colocação da guia de profundidade (fig. C) A possibilidade de medição da profundidade oferece as seguintes vantagens: - aprofundidade escolhida permite colcocar parafusos em série de uma forma rápide ficando as cabecas do parafuso colocadas todas à mesma altura - os parafusos com anilhas de vedação executados correctamente, de forma que não se dão fugas. A execução da profundidade é determinada pela posição do localizador da profundidade (5), em relação à cabeça do parafuso. Os símbolos no colar indicam como regular a profundidade de aparafusamento.

• Rode o colar no sentido dos ponteiros do relógio para aumentar a profundidade de aparafusamento.

• Rode o colar no sentido contrário ao dos ponteiros do relógio para diminuir a profundidade de aparafusamento. DW263K - Ao utilizar uma chave de porcas

• Para parafusos com anilhas de vedação, rode o colar de ajustamento até a extermidade da chave de porcas estar nivelada com a extermidade do localizador de profundidade.

• Se necessário, rode o colar até a chave de porcas ficar reentrante em aproximadamente 2 mm dentro do localizador de profundidade.

• Ver, também, as especificações do fabricante de parafusos quanto às regulações das anilhas de vedação adequadas em diferentes aplicações.

• Coloque um parafuso numa peça velha e verifique a distância entre a anilha e o material.

• Rode o colar (4) no sentido contrário ao dos ponteiros do relógio, ou no sentido dos ponteiros do relógio, para diminuir, ou aumentar, a profundidade de aparafusamento, conforme for necessário.

• Coloque outro parafuso e reajuste o colar (4) até a posição desejada. DW263K - Recolocação do localizador da profundidade (fig. D) Este modelo é fornecido com dois localizadores de profundidade (5) para acomodar diferentes pontas, suportes, casquilhos e adaptadores.

• Puxe o conjunto do colar para fora da ferramenta.

• Segure o localizador de profundidade (5) e desaperte o colar (4).

• Retire o localizador da profundidade (5).

• Para tornar a montar, proceda na ordem inversa. DW268K/DW269K - Regular a força de aperto (fig. A) Este modelo permite regular a força de aperto para uma grande gama de parafusos.

• Para aumentar a força de aperto, rode o colar de ajustamento da força de aperto (4) no sentido contrário ao dos ponteiros do relógio.

• Para diminuir a força de aperto, rode o colar de ajustamento da força de aperto (4) no sentido dos ponteiros do relógio.

• Coloque um parafuso numa peça velha e verifique se está correctamente aparafusado.

• Se a embraiagem ressaltar inesperadamente (por exemplo, quando se encontra um nó na madeira), simplesmente aumente a pressão sobre a ferramenta. Determinação do sentido da rotação (fig. E)

• Para seleccionar a rotação, utilize o selector de sentido de rotação (3) (ver setas na ferramenta). Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. Modo de emprego Cumpra sempre as instruções de segurança e os regulamentos aplicáveis. Aparafusamento ou aperto de porcas (fig. A)

• Seleccione a ponta apropriada para o parafuso (ou porca) a ser accionada.

• Seleccione a rotação para a frente ou para trás, como descrito acima.

• Para aperto das porcas (DW263K) utilize sempre o localizador de profundidade correcto (5).

• Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável (1). A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta.pt - 6 57 PORTUGUÊS

• Se necessário, carregue no botão de bloqueio (2) para funcionamento contínuo e liberte o interruptor de velocidade variável. O botão de bloqueio trabalha apenas a velocidade máxima, em rotação para a frente ou para trás.

• Para parar a ferramenta, liberte o interruptor «ON/OFF».

• Para parar a ferramenta quando esta se encontrar em operação contínua, prima brevemente o interruptor «ON/OFF» e volte a soltá-lo. Desligue sempre a ferramenta quando acabar de trabalhar e antes de desligar da rede. Segurar a ferramenta (fig. F)

• Para obter os melhores resultados, mantenha a aparafusar na mão directamente em linha com o parafuso e carregue no interruptor da velocidade variável com um ou dois dedos da mão. Isto reduz a possibilidade de que o parafuso salte da ponte de aparafusar, quando faça força.

• Para enroscar o parafuso, coloque-o ponte de aparafusar, carregue o interruptor da velocidade variável e insira o parafuso na peça com um movimento suave e continuo. Quando o parafuso estiver assente, ouvirá um sinal sonoro vindo da parte da frente da ferramenta para indicar que a embraiagem está desengatada. Encontrará disponíveis como opção diversos tipos de pontas sextavadas de 1/4", suportes, chaves e adaptadores. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedorautorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. DW274K/DW274KN

• Retire regularmente a poeira das placas de reboco seco da caixa da embraiagem, utilizando ar comprimido. Para efectuar esta operação, retire o localizador de profundidade e o colar de ajustamento. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser- lhe á apresentada a melhor solução.

• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.

• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. 58 pt - 7 PORTUGUÊSSUOMI fi - 1 59
