KULLANIM KILAVUZU DW263K DEWALT

WALT elektrikli aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yllarn deneyimi D

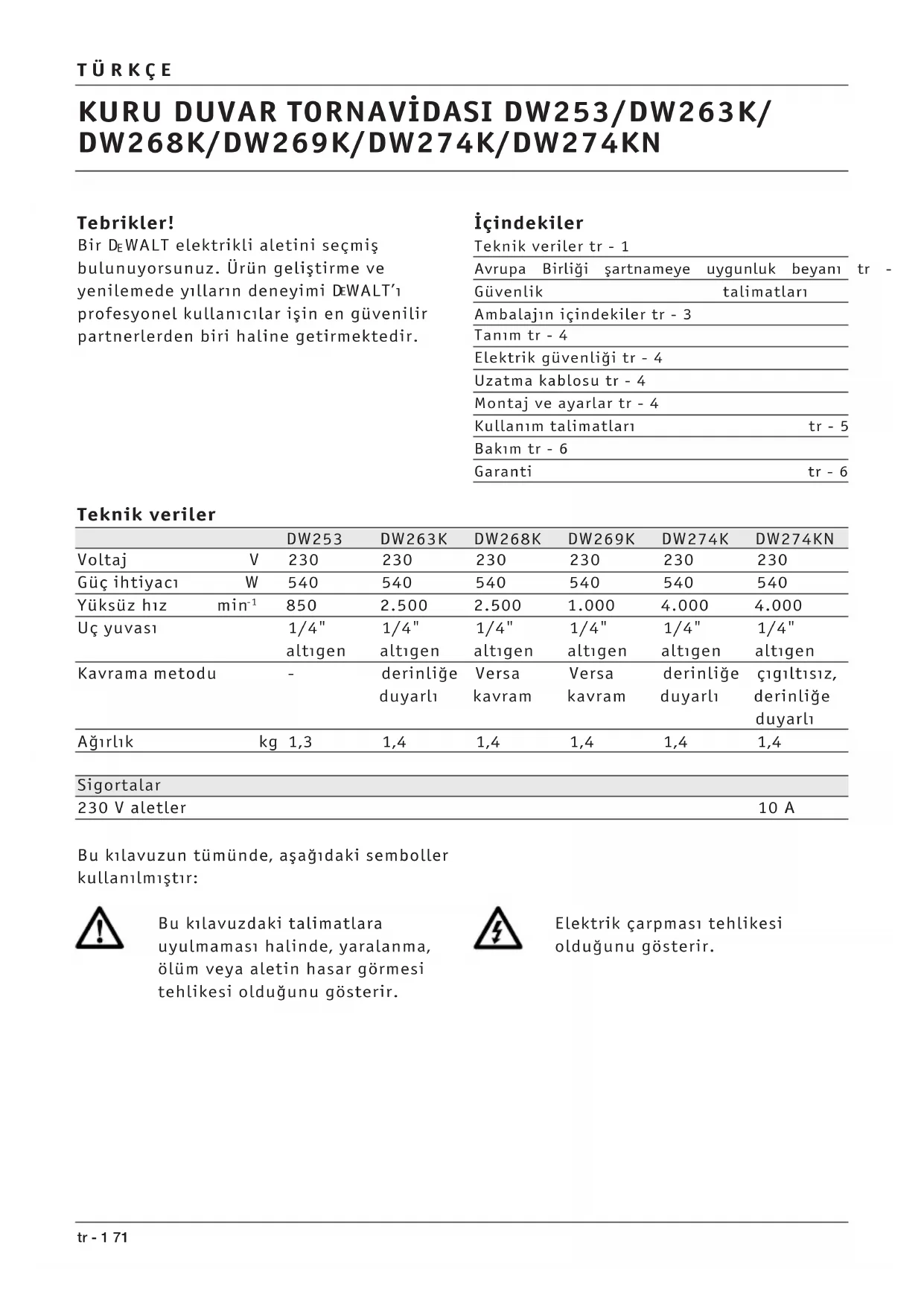

WALT’ profesyonel kullanclar işin en güvenilir partnerlerden biri haline getirmektedir. İçindekiler Teknik veriler tr - 1 Avrupa Birliği şartnameye uygunluk beyan tr - 2 Güvenlik talimatlar tr - 2 Ambalajn içindekiler tr - 3 Tanm tr - 4 Elektrik güvenliği tr - 4 Uzatma kablosu tr - 4 Montaj ve ayarlar tr - 4 Kullanm talimatlar tr - 5 Bakm tr - 6 Garanti tr - 6 Teknik veriler DW253 DW263K DW268K DW269K DW274K DW274KN Voltaj V 230 230 230 230 230 230 Güç ihtiyac W 540 540 540 540 540 540 Yüksüz hz min

Uç yuvas 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" altgen altgen altgen altgen altgen altgen Kavrama metodu - derinliğe Versa Versa derinliğe çgltsz, duyarl kavram kavram duyarl derinliğe duyarl Ağrlk kg 1,3 1,4 1,4 1,4 1,4 1,4 Sigortalar 230 V aletler 10 A Bu klavuzun tümünde, aşağdaki semboller kullanlmştr: Bu klavuzdaki talimatlara uyulmamas halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir. Elektrik çarpmas tehlikesi olduğunu gösterir.TÜRKÇE 72 tr - 2 Avrupa Birliği şartnameye uygunluk beyan DW253/DW263K/DW268K/DW269K/ DW274K/DW274KN

WALT, bu elektrikli aletlerin 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3’e uygun olarak tasarlandğn beyan eder. Daha fazla bilgi için, lütfen aşağdaki adresden D

WALT ile temas kurun veya klavuzun arkasna bakn. EN 50144’e uygun ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 89/392/EEC’ye uygundur: DW253 DW263K DW268K DW269K DW274K DW274KN

• kullancnn kulağnda 85 dB(A) ses şiddeti (basnc) aşldğnda, kulaklar korumak için gerekli önlemleri aln. Bu aletin ivme karesinin ortalama ağrlkl kökü EN 50144’e uygundur: DW253 DW263K DW268K DW269K DW274K DW274KN

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

WALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya Güvenlik talimatlar Elektrikli aletleri kullanrken daima, yangin, elektrik çarpmas ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarna uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağdaki güvenlik talimatlarn dikkatle okuyun. Bu talimatlar güvenli bir yerde saklayn. Genel Bilgiler 1 Çalşma alannz temiz tutun Dağnk yerler ve tezgahlar kazaya neden olabilir. 2 Çalşma alannzn çevre koşullarna dikkat edin Elektrikli aletleri rutubete maruz brakmayn. Çalşma alannz iyi aydnlatn. Elektrikli aletleri, yanc sv ve gazlarn bulunduğu ortamlarda kullanmayn. 3 Elektrik çarpmasna karş önlem aln Topraklanmş yüzeylere temastan kaçnn (Örn: borular, radyatörler, ocaklar ve buzdolaplar). 4 Çocuklar aletlerden uzak tutun Çocuklarn aletle veya uzatma kablosu ile temasna izin vermeyin. Herkesi çalşma alanndan uzak tutun. 5 Açk havada kullanm için uzatma kablolar Alet açk havada kullanldğnda, daima açk havada kullanm için özel yaplmş ve böyle olduğunu gösteren bir damga taşyan uzatma kablolar kullann. 6 Kullanlmayan aletleri saklayn Kullanlmayan elektrikli aletleri kuru, güvenli ve çocuklarn ulaşamayacağ bir yerde saklayn. 7 Uygun giyinin Bol elbise giymeyin, tak takmayn. Hareketli motor parçalar bunlar kapabilir. Açk havada çalşken, tercihen lastik eldiven kullann ve kaymaz tabanl ayakkab giyin. Saçnz uzunsa koruyucu başlk giyin.TÜRKÇE tr - 3 73 8 Koruyucu gözlük takn İşlemin toz veya frlayan parçack yaratmas halinde, yüz veya toz maskesi kullann. 9 Maksimum ses şiddetine dikkat edin Ses şiddeti 85 dB(A)’y aşarsa, kulağnz korumak için gerekli önlemleri aln. 10 İşlediğiniz parçay iyi sabitleyin İşlediğiniz parçay sabitlemek için, işkence veya mengene kullann. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmş olur. 11 Aşr uzanarak çalşmayn Daima yere sk ve dengeli basmaya dikkat edin. 12 Aletin kazara çalştrlmasna olanak vermeyin Fişi takl aleti, parmağnz tetikte taşmayn. Fişi takarken tetiğin çekili olmamasna dikkat edin. 13 Daima dikkatli olun Yaptğnz işe dikkat edin. İnsiyatifinizi kullann. Yorgunken aleti kullanmayn. 14 Aletin fişini çekin Aleti başboş brakmadan önce enerjisini kesin ve tamamen durmasn bekleyin. Aleti kullanmayacağnz zaman, bakm yapmadan önce veya aksesuarlarn değiştirirken fişini çekin. 15 Ayar anahtarlarn ve aparatlarn çkartn Aleti çalştrmadan önce, üzerinde hiçbir ayar anahtar ve aparatnn bulunmamasna dikkat edin. 16 İşe uygun alet kullann Küçük alet veya aksesuarlar, ağr hizmet tipi aletin görevini yapmaya zorlamayn. Alet, imalat amacna uygun olan işi daha iyi ve güvenli yapacaktr. Dikkat! Bu kullanm klavuzunda tavsiye edilenlerin dşnda aksesuar ve parçalarn kullanm yaralanma riski doğurabilir. 17 Kabloyu dikkatli kullann Asla aleti kablosundan tutarak taşmayn veya fişi çekmek için kabloya aslmayn. Kabloyu, s, yağ ve keskin kenarlardan uzak tutun. 18 Aletlerinize iyi bakn Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakm ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarl ise yetkili D

WALT servisine onartn. Uzatma kablolarn da düzenli kontrol edin ve hasarl ise, yenileyin. Tüm komuta mekanizmasn kuru, temiz ve yağlardan uzak tutun. 19 Hasarl parça kontrolü yapn Aleti kullanmadan önce, düzgün çalşacağndan ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapn. Hareketli parçalarn ayarsz olup olmadğ veya tutukluk yapp yapmadğn, krk parça olup olmadğn ve çalşmasn etkileyebilecek diğer durumlar kontrol edin. Hasarl siperleri veya diğer arzal parçalar talimatlar uyarnca onartn veya yeniletin. Tetiği arzal ise, aleti kullanmayn. Tetiği yetkili bir D

WALT onarm merkezinde değiştirin. 20 Aletinizi, yetkili bir D

WALT onarm merkezinde onartn Bu elektrikli alet ilgili güvenlik kurallarna uygundur. Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafndan onarlmaldr. Ambalajn içindekiler Ambalajn içinde aşağdakiler vardr: 1 Tabanca kabzal tornavida DW263K ya da 1 Çokamaçl tornavida DW253/DW268K/DW269K ya da 1 Kuru duvar tornavidas DW274K/ DW274KN 1 Kutu 1 Kullanm klavuzu 1 Açlml çizim

• Nakliye srasnda alette, parçalarnda veya aksesuarlarnda hasar oluşup oluşmadğn kontrol edin.

• Aleti kullanmadan önce, bu klavuzu iyice okuyup anlamaya zaman ayrn.TÜRKÇE 74 tr - 4 Tan1m (şekil A) DW263K tornavidanz, profesyonel vidalama işleri ve somun anahtar olarak kullanlmak üzere geliştirilmiştir. DW253/DW268K/DW269K çok amaçl tornavidanz, profesyonel uygulamalar için geliştirilmiştir. DW274K/DW274KN kuru duvar tornavidanz, özellikle kuru duvar tutturucularnn kuru duvar üzerindeki her türlü ağaç ya da metal çerçeveli saplamalara tespit etmek üzere geliştirilmiştir. 1 Değişken hz anahtar 2 Kilitleme tuşu 3 Sağ/sol dönüş kontrol düğmesi 4 Derinlik ayar bileziği 5 Derinlik sondas (DW263K/DW274K/ DW274KN) 5 Bilya tutucusu (DW268K/DW269K) 6 Kayş mandal Ölü mil itme kavramas Bu tornavida ölü mil itme özelliğine sahiptir. Bu mil, tutturucu sokulacağa yere itilene kadar dönmemektedir. Böylece, tutturucular çalşan bir tornavidann itme aksesuarna taklabilmektedir. Elektrik güvenliği Elektrik motoru, sadece tek voltaja uygun imal edilmiştir. Daima, şebeke voltajnn, aletinizin üstünde yazl olan voltajla ayn olmasna dikkat edin.

WALT aletiniz, EN 50144 uyarnca çift yaltmldr, bu nedele topraklanmas gerektirmez. Kablo ya da Fişin değiştirilmesi Kablo ya da fişi değiştirirken, çplak bakr tellerin arz ettiği tehlikeye dikkat ediniz. Uzatma kablosu Uzatma kablosu kullanmadan önce, gevşek ve çplak iletken, kötü bağlant, hasarl yaltm kontrolü yapn. Gerekli onarmlar yapn veya gerekiyorsa, kabloyu yenileyin. Montaj ve ayarlar Montaj ve ayarlardan önce mutlaka aletin fişini çekin. 1/4" altgen itme aksesuarlarnn taklmas ve sökülmesi

WALT tornavidanz, 1/4" altgen itme sistemine sahiptir. İtme aksesuar, mile bir bilya ve aksesuar gövdesindeki bir oluğu kavrayan bir yayla tutturulmuştur. DW263K/DW274K/DW274KN (şekil B)

• Bileziği (4) öne çekerek çkartn.

• Somun anahtar (DW263) kullanrken istenen aksesuar (her iki model) ve uygun derinlik sondasn (5) seçin.

• Aksesuar (örn. uç yuvas ya da somun anahtar) (7) takmak için yerine oturana kadar yuvasna (8) itin. Gerekirse üzerine hafifçe vurun.

• Çkartmak istediğiniz bir aksesuar bir kerpetenle dşar çekin.

• Bileziği (10) takmak için bileziğin (4) iç tarafndaki çkntlar (9) kavrama kutusundaki oluklar (10) birleştirerek yeniden takn ve bileziği yerine itin. DW268K/DW269K (şekil A)

• Bilya tutucusunu (5) öne çekin ve tutun.

• Bilya tutucusunu serbest brakn. Ucun değiştirilmesi (şekil B)

• Ucu (11) çkartn. Bunun için bir kerpeten gerekebilir. DW263K/DW274K/DW274KN - İtme derinliğinin ayarlanmas (şekil C) Derinliğe duyarl özellik aşağdaki avantajlara sahiptir: - seçilen itme derinliği, yapsal bütünlüğün sağlanmas açsndan tekrarlanabilmektedir. - conta rondeleli tuturucular, sznt olmayacak şekilde itilebilmektedir İtme derinliği, derinlik sondasnn (5) uç ya da soket göre konumuyla ayarlanabilmektedir.TÜRKÇE tr - 5 75 Bilezik üzerindeki semboller itme derinliği ayarlarn göstermektedir.

• İtme derinliğini arttrmak için bileziği saat yönünde çevirin.

• İtme derinliğini azaltmak için bileziği saat yönünün aksine çevirin. DW263K - Somun anahtar1 kullan1m1

• Conta rondeleli vidalar için ayar bileziğini, somun anahtar derinlik sondasnn ucuyla ayn yüksekliğe gelene kadar çevirin.

• Gerektiğinde, somun anahtar derinlik sondasna takriben 2 mm kadar girene kadar bileziği çevirin.

• Değişik uygulamalarda kullanlacak conta rondele ayarlar için vida üreticisi spesifikasyonlarna bakn.

• Bir ahşap parçasna bir vida itin ve rondele ile malzeme arasndaki mesafeyi kontrol edin.

• İtme derinliğini ihtiyaca göre azaltmak ya da arttrmak için bileziği (4) saat yönünün aksine ya da saat yönünde çevirin.

• Başka bir viday ahşap parçasna iterek, istenen ayar elde edilene kadar bilzeği (4) çevirin. DW263K - Derinlik sondasnn değiştirilmesi (şekil D) Bu model, muhtelif uç, yuva, soket ve adaptör alabilen iki adet derinlik sondasyla (5) donatlmştr.

• Bilezik takmn cihazdan çkartn.

• Derinlik sondasn (5) tutup bileziği (4) sökün.

• Derinlik sondasn (5) değiştirin.

• Yeniden takmak için işlemi ters srayla tekrarlayn. DW268K/DW269 - Tork ayar (şekil A) Bu modelde birçok vida tipi için tork ayar yaplabilmektedir.

• Torku arttrmak için, tork ayar bileziğini (4) saat yönünün aksine çevirin.

• Torku azaltmak için, tork ayar bileziğini (4) saat uönünde çevirin.

• Bir ahşap parçasna bir vida itin ve vidann doğru sklp sklmadğn kontrol edin.

• Kavrama beklenmedik bir şekilde ilerlerse (örn. bir ağaç boğumuna rastlandğnda) sadece cihaz üzerindeki basky arttrn. Dönüş yönünün ayarlanmas (şekil E)

• İleri/geri anahtaryla (3) dönüş yönünü ayarlayn (bknz. cihaz üzerindeki oklar). Dönüş yönünü değiştirmeden önce daima motorun tamamen durmasn bekleyin. Kullan1m talimatlar1 Daima güvenlik talimatlarna ve uygulanan kurallara uyun. Vidalama ve somun skma (şekil A)

• Sklacak vida (ya da somun) için uygun ucu seçin.

• İleri/geri dönüş yönünü seçin.

• Somun skma için (DW263K) daima doğru derinlik sondasn (5) kullann.

• Aleti çalştrmak için hz ayar düğmesine (1) basn. Hz ayar düğmesine uygulanan basnç, aletin hzn belirlemektedir.

• Gerektiğinde, sürekli çalşma için kitleme düğmesine (2) basn ve hz ayar düğmesini serbest brakn. Kitleme düğmesi yalnzca en yüksek (ileri/geri) hzda çalşmaktadr.

• Cihaz durdurmak için düğmeyi braknz.

• Cihaz sürekli çalşmadan çkartmak için düğmeye ksaca basp braknz. Çalşma tamamlandktan sonra, elektrik fişini çekmeden cihaz kapatnz. Cihazn tutulmas (şekil F)

• En iyi sonucu almak için tornaviday tutturucu ile ayn hizada tutun ve serçe parmağnzla hz ayar seçicisine bastrn. Böylece, basnç uygulandğnda vidann itme aksesuarndan düşme riski azalmaktadr.TÜRKÇE 76 tr - 6

• Viday itmek için ucun üstüne ya da soketin içine yerleştirin. Hz ayar düğmesine basn ve viday taklacağ yüzeye düz ve sürekli bir tazyikle bastrn. Vida yerine oturduğunda, cihazn ön tarafndan duyulacak bir sinyal sesi kavramann ayrldğn haber verecektir. Muhtelif tiplerde 1/4" altgen uçlar, yuvalar, soketler ve adaptörler aksesuar olarak mevcuttur. Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun. Bak1m

WALT elektrikli aletiniz, minimum bakmla uzun süre çalşacak şekilde imal edilmiştir. Her zaman sorunsuz çalşmas, alete gerekli bakmn yaplmasna ve düzenli temizliğe bağldr. Yağlama Elektrikli aletiniz, ek yağlama gerektirmez. Temizlik Havalandrma kanallarnn temiz ve açk olmasna dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin. DW274K/DW274KN

• Kavrama kutusunda biriken kuru duvar tozunu düzenli aralklarla basnçl hava kullanarak temizleyin. Bunun içim derinlik sondasn ve ayar bileziğini sökün. İstenmeyen aletler ve çevre Atacağnz eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldran

WALT onarm merkezlerine götürün. GARANTİ

WALT ağr hizmet tipi endüstriyel aletinizin performans sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satn alma belgesinin ibraz şarttr.

• ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ • Bir yllk tam garantiye ek olarak, tüm

WALT aletleri bir yl süreyle ücretsiz servis desteğine de sahiptir. Satn alma tarihinden itibaren bir yl içinde yaplan hiçbir onarm ve koruyucu bakm işleminden işçilik ücreti almamaktayz. Satn alma tarihinin belgelenmesi şarttr.

WALT ağr hizmet tipi endüstriyel aletleri, satş tarihinden itibaren bir yl süreyle garantilidir. Hatal malzemeden veya işçilikten kaynaklanan tüm arzalar ücretsiz onarlr. Lütfen aleti herhangi bir yetkili D

WALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağdakileri kapsamaz:

• Başkalar tarafndan yaplan veya girişimde bulunulan onarmlardan kaynaklanan hasar

• Yanlş kullanm, ihmal, eskime ve aşnmadan, alet üzerinde değişiklik ve amaç dş kullanmdan kaynaklanan hasar. Size en yakn yetkili D

WALT tamir acentesi için lütfen bu klavuzun arkasnda bulunan uygun telefon numarasn kullann.el - 1 77
