BEDIENUNGSANLEITUNG DW263K DEWALT

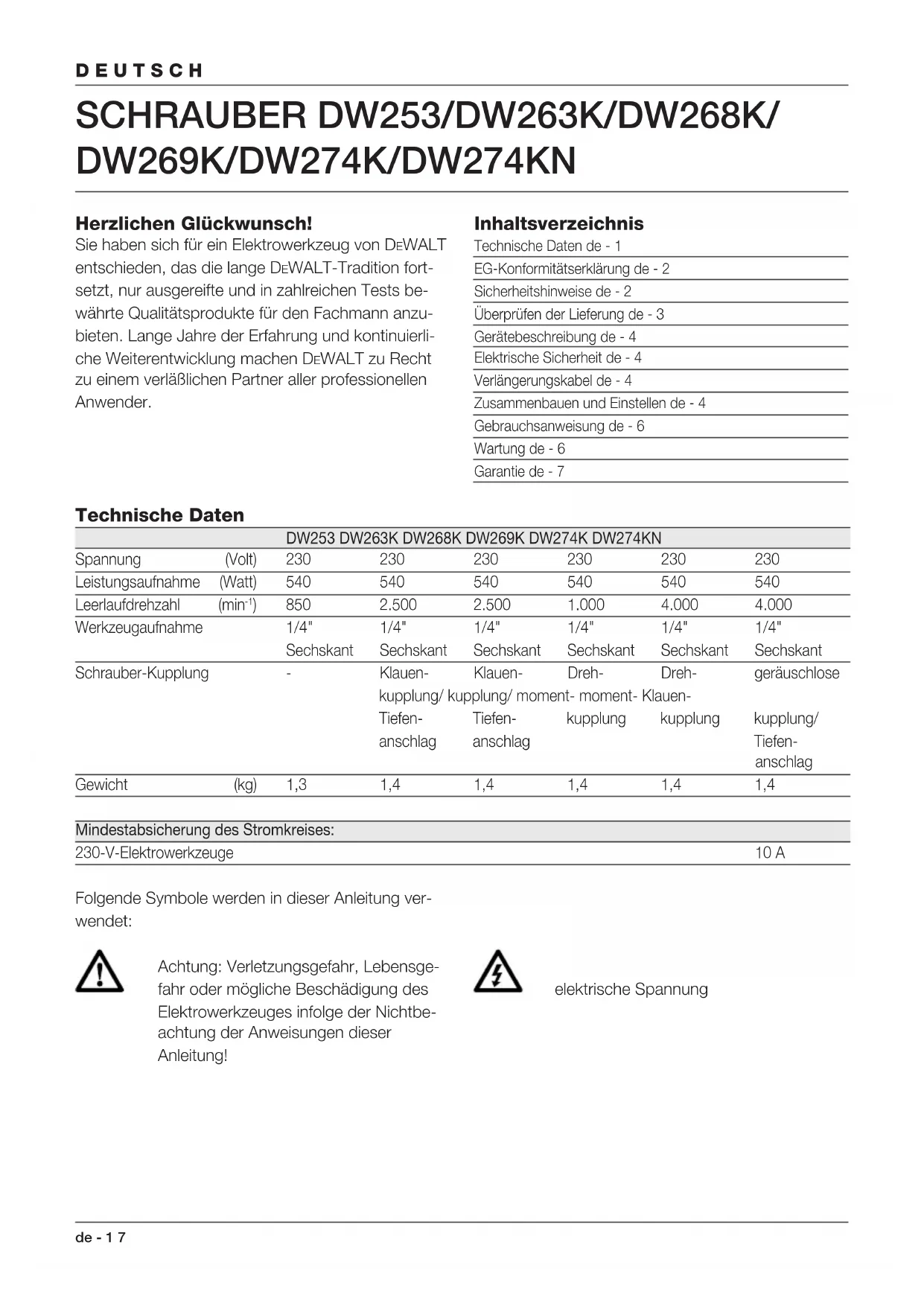

DW269K/DW274K/DW274KN Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fort- setzt, nur ausgereifte und in zahlreichen Tests be- währte Qualitätsprodukte für den Fachmann anzu- bieten. Lange Jahre der Erfahrung und kontinuierli- che Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Inhaltsverzeichnis Technische Daten de - 1 EG-Konformitätserklärung de - 2 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 4 Elektrische Sicherheit de - 4 Verlängerungskabel de - 4 Zusammenbauen und Einstellen de - 4 Gebrauchsanweisung de - 6 Wartung de - 6 Garantie de - 7 Technische Daten DW253 DW263K DW268K DW269K DW274K DW274KN Spannung (Volt) 230 230 230 230 230 230 Leistungsaufnahme (Watt) 540 540 540 540 540 540 Leerlaufdrehzahl (min

) 850 2.500 2.500 1.000 4.000 4.000 Werkzeugaufnahme 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" Sechskant Sechskant Sechskant Sechskant Sechskant Sechskant Schrauber-Kupplung - Klauen- Klauen- Dreh- Dreh- geräuschlose kupplung/ kupplung/ moment- moment- Klauen- Tiefen- Tiefen- kupplung kupplung kupplung/ anschlag anschlag Tiefen- anschlag Gewicht (kg) 1,3 1,4 1,4 1,4 1,4 1,4 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung ver- wendet: Achtung: Verletzungsgefahr, Lebensge- fahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbe- achtung der Anweisungen dieser Anleitung! elektrische SpannungDEUTSCH 8 de - 2 EG-Konformitätserklärung DW253/DW263K/DW268K/DW269K/DW274K/ DW274KN DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassun- gen. Die Höhe des Schalldrucks entspricht den Richtlini- en der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144: DW253 DW263K DW268K DW269K DW274K DW274KN

(Schalldruck) dB(A)* 74 74 74

(Schalleistung) dB(A) 83 83 83

• Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: DW253 DW263K DW268K DW269K DW274K DW274KN < 2,5 m/s

Direktor Produktentwicklung Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallge- fahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Ar- beitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehler- strom-(FI-) Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachli- cher Anleitung benutzen. 5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechendgekennzeichnete Verlängerungskabel. 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.de - 3 9 DEUTSCH 8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten. 9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlosse- nen Elektrowerkzeuge mit dem Finger am EIN-/ AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Strom- netz ausgeschaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vor- satzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönli- che Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der be- stimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausge- wechselt werden. Benutzen Sie das Elektrowerk- zeug nicht, wenn der Schalter defekt ist. Beschädigte Schaltermüssen durch eine DEWALT-Kundendienstwerkstatt ersetzt werden. 20 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DEWALT-Kundendienst- werkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Überprüfen der Lieferung Die Verpackung enthält: 1 Schrauber DW263K oder 1 Universal-Schrauber DW253/DW268K/DW269K oder 1 Gipskartonschrauber DW274K/DW274KN 1 Transportkoffer (nur für K-Modelle) 1 Bedienungsanleitung 1 Explosionszeichnung10 de - 4 DEUTSCH

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedie- nungsanleitung gründlich durch. Gerätebeschreibung (Abb. A) Ihr Schrauber DW263K wurde für professionelle Schraubarbeiten in Holz und Metall entwickelt. Ihr Universal-Schrauber DW253/DW268K/DW269K wurde für professionelle Schraubarbeiten in Holz und Metall entwickelt. Ihr Gipskartonschrauber DW274K/DW274KN wurde speziell für das Verschrauben von Gipskartonplatten auf Holz- oder Metallunterkonstruktionen entwickelt. 1 Drehzahl-Regelschalter 2 Verriegelungsknopf für Dauerbetrieb 3 Rechts-/Linkslauf-Umschalter 4 Tiefeneinstellring 5 Tiefenanschlaghülse (DW263K/DW274K/ DW274KN) 5 Kugelaufnahme (DW268K/DW269K) 6 Gürtelhalter Einrück-Klauenkupplung Dieser Schrauber ist mit einer Einrück-Klauen- kupplung ausgerüstet: die Spindel dreht sich erst, wenn die Schraube in das Werkstück gedrückt wird. Hierdurch können die Werkzeugeinsätze bei laufen- dem Motor auf die Schrauben aufgesetzt werden. Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung kon- zipiert. Überprüfen Sie deswegen, ob die Netzspan- nung der auf dem Typenschild des Elektrowerkzeu- ges angegebenen Spannung entspricht. Ihr DEWALT-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungs- kabel, das für die Leistungsaufnahme des Elektro- werkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Zusammenbauen und Einstellen Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. Auswechseln des 1/4"-Innensechskant-Werk- zeughalters Ihr DEWALT-Schrauber wird mit Zubehör für ein 1/4"-Innensechskant-Stecksystem eingesetzt. Der Werkzeughalter wird von einer Kugel und einer Feder, die in die Nut im Schaft des Werkzeughalters einrastet, in der Spindel gehalten. DW263K/DW274K/DW274KN (Abb. B)

• Entfernen Sie den Tiefeneinstellring (4), indem Sie ihn nach vorne ziehen.

• Wählen Sie das geeignete Zubehör (beide Modelle) und bei Verwendung eines Werkzeug- halters für Sechskant-Steckschlüsseleinsätze eine entsprechende Tiefenanschlaghülse (DW263).

• Um den neuen Werkzeughalter (z.B. für Sechskant- Steckschlüsseleinsätze) (7) zu montieren, drücken Sie ihn in die Aufnahme, bis er einrastet. Klopfen Sie bei Bedarf leicht auf den Werkzeughalter.

• Um den Werkzeughalter zu entfernen, ziehen Sie ihn mit Hilfe einer Zange aus der Aufnahme.

• Montieren Sie den Einstellring (4) wieder, indem Sie die Rippen (9) innen am Einstellring mit den Nuten (10) im Kupplungsgehäuse ausrichten und den Einstellring andrücken, bis er einrastet.de - 5 11 DEUTSCH DW268K/DW269K (Abb. A)

• Ziehen Sie die Kugelaufnahme (5) nach vorne und halten Sie sie fest.

• Setzen Sie das Werkzeug ein.

• Lassen Sie die Kugelaufnahme los. Auswechseln der Werkzeugeinsätze (Abb. B)

• Ziehen Sie einfach den Werkzeugeinsatz (11) aus dem Werkzeughalter (7) heraus. Bei Bedarf verwenden Sie eine Zange. DW263K/DW274K/DW274KN - Einstellen der Schraubtiefe (Abb. C) Die Möglichkeit der Tiefeneinstellung bietet folgende Vorteile: - die gewählte Schraubtiefe kann mit hoher Genauigkeit wiederholt werden. Das garantiert perfekt bündigen Sitz bei jeder Schraube. - Schrauben mit Dichtungsringen werden einwandfrei eingeschraubt, so daß keine Leckage auftritt. Die Schraubtiefe wird von der Position der Tiefenan- schlaghülse (5) in Relation zum Werkzeugeinsatz be- stimmt. Die Symbole am Einstellring zeigen an, wie die Schraubtiefe eingestellt wird.

• Drehen Sie den Ring im Uhrzeigersinn, um die Schraubtiefe zu vergrößern.

• Drehen Sie den Ring entgegen dem Uhrzeiger- sinn, um die Schraubtiefe zu verringern. DW263K - Bei Verwendung von Sechskant- Steckschlüsseleinsätzen

• Für Schrauben mit Dichtungsringen drehen Sie den Einstellring, bis das Ende des Sechskant- Steckschlüsseleinsatzes mit dem Ende der Tiefenanschlaghülse fluchtet.

• Bei Bedarf drehen Sie den Einstellring, bis der Sechskant-Steckschlüsseleinsatz etwa 2 mm in die Tiefenanschlaghülse zurückgezogen ist.

• Sehen Sie auch in den Angaben des Schrauben- herstellers nach, wie die Dichtungsringe für unterschiedliche Anwendungen zu befestigen sind.

• Schrauben Sie eine Schraube in ein Stück Werkstoff-Abfall und prüfen Sie den Abstand zwischen dem Ring und dem Werkstück.

• Falls erforderlich, drehen Sie den Tiefeneinstell- ring (4) im Uhrzeigersinn oder entgegen dem Uhrzeigersinn, um die Schraubtiefe zu verringern bzw. zu vergrößern.

• Schrauben Sie noch eine Schraube ein und stellen Sie den Tiefeneinstellring (4) nach, bis die gewünschte Einstellung erreicht ist. DW263K - Auswechseln der Tiefenanschlaghülse (Abb. D) Dieses Modell wird mit zwei Tiefenanschlaghülsen (5) geliefert, um unterschiedliche Einsätze, Werkzeug- halter und Adapter verwenden zu können.

• Ziehen Sie den Einstellring vom Elektrowerkzeug.

• Halten Sie die Tiefenanschlaghülse (5) und schrauben Sie den Einstellring (4) ab.

• Schrauben Sie eine neue Tiefenanschlaghülse (5) auf.

• Zum Montieren gehen Sie in umgekehrter Reihenfolge vor. DW268K/DW269K - Einstellen des Drehmoments (Abb. A) Bei diesem Modell kann das Drehmoment über ei- nen weiten Bereich eingestellt werden.

• Um das Drehmoment zu vergrößern, drehen Sie den Drehmomentregler (4) entgegen dem Uhrzeigersinn.

• Um das Drehmoment zu verringern, drehen Sie den Drehmomentregler (4) im Uhrzeigersinn.

• Schrauben Sie eine Schraube in ein Stück Werkstoff-Abfall und prüfen Sie, ob sie richtig sitzt.

• Falls die Kupplung unerwartet ausgekuppelt wird (z.B. wenn Sie in Holz auf einen Ast stoßen), erhöhen Sie einfach den Druck auf das Elektro- werkzeug. Einstellen der Drehrichtung (Abb. E)

• Zur Einstellung von Rechts- oder Linkslauf stellen Sie den Schalter (3) in die entsprechende Position (siehe die Pfeile am Gehäuse). Warten Sie immer, bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung.DEUTSCH 12 de - 6 Gebrauchsanweisung Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften. Schrauben und Anziehen von Muttern (Abb. A)

• Wählen Sie ein geeignetes Einsatzwerkzeug für die Schraube oder Mutter.

• Wählen Sie Rechts- oder Linkslauf wie oben beschrieben.

• Verwenden Sie zum Einsetzen von Muttern (DW263K) immer die richtige Tiefenanschlag- hülse (5).

• Betätigen Sie zum Starten des Elektrowerkzeu- ges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so höher ist die Drehzahl des Antriebsmotors.

• Drücken Sie falls erforderlich den Arretierknopf (2) für Dauerbetrieb. Sie können nun den Drehzahl- Regelschalter loslassen. Der Arretierknopf funktioniert nur bei der Höchstdrehzahl und im Rechtslauf.

• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.

• Zum Stoppen des Werkzeuges bei Dauerbetrieb drücken Sie den EIN-/AUS-Schalter kurz und lassen ihn anschließend wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer auf AUS-Position. Nur wenn das Elektro- werkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden. Handhabung des Elektrowerkzeuges (Abb. F)

• Die besten Ergebnisse erzielen Sie, wenn Sie den Schrauber so halten, daß Ihre Hand genau mit der Schraube fluchtet. Mit dem letzten oder den beiden letzten Fingern der Hand drücken Sie den Drehzahl-Regelschalter. Die Schraube rutscht dann nicht so leicht vom Einsatzwerkzeug ab, wenn Druck ausgeübt wird.

• Um die Schraube einzudrehen, müssen Sie sie auf das Einsatzwerkzeug stecken, den Drehzahl- Regelschalter drücken und die Schraube gleichmä- ßig und ohne Unterbrechung in das Werkstück drehen. Wenn die Schraube sitzt, hören Sie ein summendes Geräusch vorne am Elektrowerkzeug; dies zeigt an, daß die Kupplung automatisch ausgekuppelt wurde. Für die unterschiedlichen Schraubarbeiten ist eine Vielzahl von 1/4"-Sechskant-Einsatzwerkzeugen, Werkzeughaltern und Zwischenstücken erhältlich. Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DEWALT-Händler. Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Le- bensdauer und einen möglichst geringen Wartungs- aufwand entwickelt. Ein dauerhafter, einwandfreier Be- trieb setzt eine regelmäßige Reinigung voraus. Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen blei- ben, und reinigen Sie dasGehäuse regelmäßig mit einem weichen Tuch. DW274K/DW274KN

• Entfernen Sie regelmäßig mit Hilfe von Druckluft den Gipsstaub vom Kupplungsgehäuse. Nehmen Sie dazu die Tiefenanschlaghülse und den Einstellring (4) ab. Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachge- recht entsorgt werden müssen. DEWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge können beim Handel abgegeben oder direkt an DEWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Rest- stoffe verantwortungsvoll entsorgt.Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern. GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres DEWALT- Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kauf- beleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur- service

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwen- det wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufprei- ses oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen. de - 7 13 DEUTSCH14 en - 1 ENGLISH (DRYWALL) SCREWDRIVER DW253/DW263K/DW268K/ DW269K/DW274K/DW274KN Congratulations! You have chosen a DEWALT Power Tool. Years of experience, thorough product development and innovation make DEWALT one of the most reliable partners for professional Power Tool users. Table of contents Technical data en - 1 EC-Declaration of conformity en - 2 Safety instructions en - 2 Package contents en - 3 Description en - 3 Electrical safety en - 4 Mains plug replacement (U.K. & Ireland only) en - 4 Using an extension cable en - 4 Assembly and adjustment en - 4 Instructions for use en - 5 Maintenance en - 6 Guarantee en - 6 Technical data DW253 DW263K DW268K DW269K DW274K DW274KN Voltage V 230 230 230 230 230 230 (U.K. & Ireland only) V 230/115 230/115 230/115 230/115 230/115 230/115 Power input W 540/685 540/685 540/685 540/685 540/685 540/685 No load speed min
