BRUGSANVISNING DW263K DEWALT

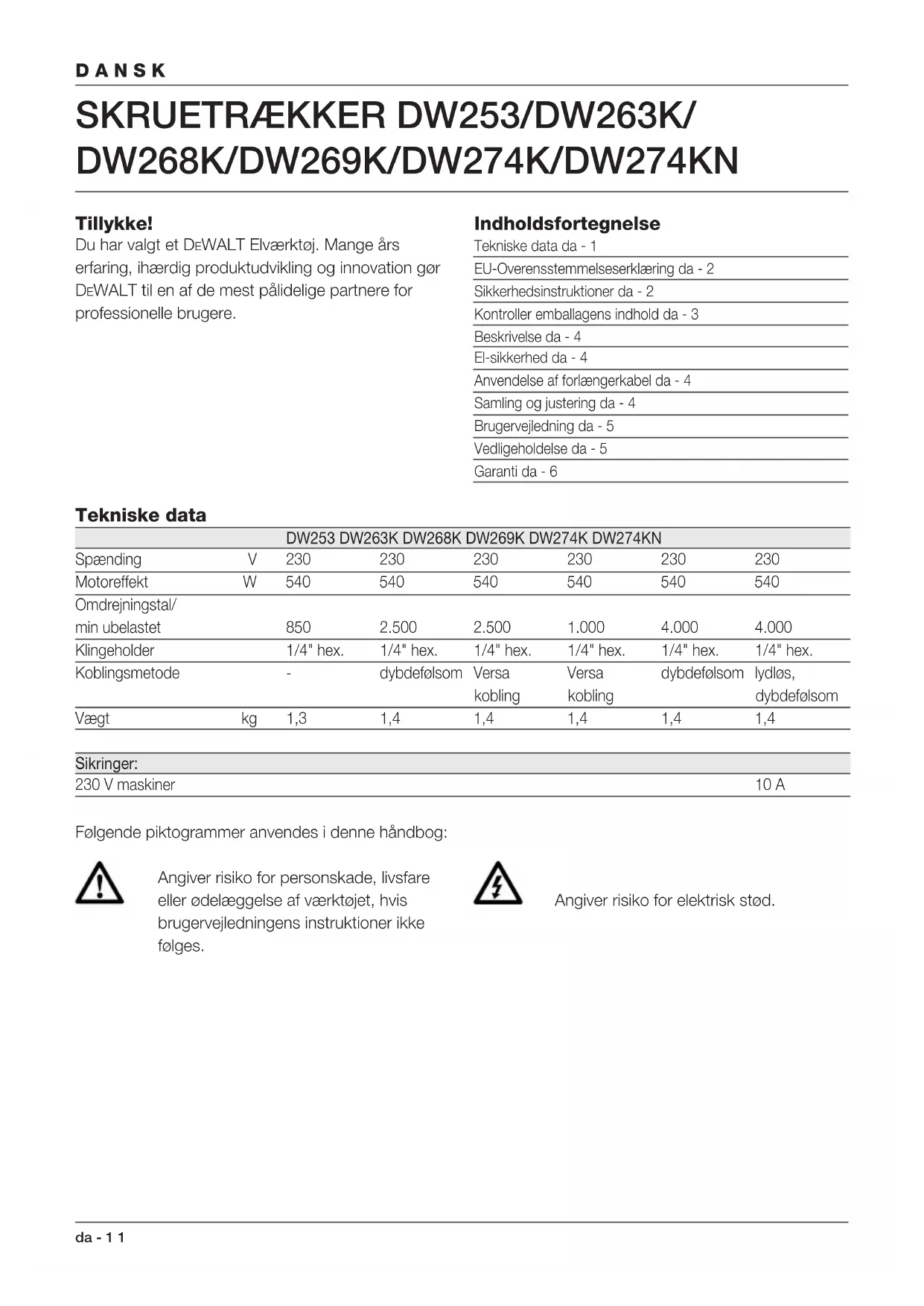

DW268K/DW269K/DW274K/DW274KN Tillykke! Du har valgt et DEWALT Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EU-Overensstemmelseserklæring da - 2 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 4 El-sikkerhed da - 4 Anvendelse af forlængerkabel da - 4 Samling og justering da - 4 Brugervejledning da - 5 Vedligeholdelse da - 5 Garanti da - 6 Tekniske data DW253 DW263K DW268K DW269K DW274K DW274KN Spænding V 230 230 230 230 230 230 Motoreffekt W 540 540 540 540 540 540 Omdrejningstal/ min ubelastet 850 2.500 2.500 1.000 4.000 4.000 Klingeholder 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. Koblingsmetode - dybdefølsom Versa Versa dybdefølsom lydløs, kobling kobling dybdefølsom Vægt kg 1,3 1,4 1,4 1,4 1,4 1,4 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød.2 da - 2 DANSK EU-Overensstemmelseserklæring DW253/DW263K/DW268K/DW269K/DW274K/ DW274KN DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 89/392/EØF, målt i henhold til EN 50144: DW253 DW263K DW268K DW269K DW274K DW274KN

• ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: DW253 DW263K DW268K DW269K DW274K DW274KN < 2,5 m/s

Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj.da - 3 3 DANSK Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Kontroller emballagens indhold Emballagen indeholder: 1 Skruetrækker DW263K eller 1 Universal-skruetrækker DW253/DW268K/DW269K eller 1 Gipsskruetrækker DW274K/DW274KN 1 Kasse (kun K-Modeller) 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.4 da - 4 DANSK Beskrivelse (fig. A) Din DW263K skruetrækker er specielt konstrueret til skruning og til brug som møtrikspænder. Din DW253/DW268K/DW269K universal-skruetrækker er konstrueret til professionel brug af skruetrækkere. Din gipsskruetrækker DW274K/DW274KN er specielt konstrueret til skruning af skruer gennem plader i træ- eller metalrammer. 1 Afbryder med variabel hastighedskontrol 2 Låseknap 3 Omskifter for højre/venstregang 4 Dybdeindstilling 5 Dybdemåler (DW263K/DW274K/DW274KN) 5 Kugleholder (DW268K/DW269K) 6 Bælteklemme Tomgangskobling Denne skruetrækker er udstyret med en tomgangskobling. Spindelen roterer ikke før holderen presses mod emnet. Dette gør det muligt at montere holdere på en kørende skruetrækkers tilbehør. El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Udskiftning af 1/4" hexagonalt tilbehør Din DEWALT skruetrækker har et 1/4" hexagonalt drevsystem. Drevtilbehøret holdes på plads i spindelen med en kugle og en fjeder, der går ind i en rille i tilbehørets skaft. DW263K/DW274K/DW274KN (fig. B)

• Tag ringen af (4) ved at trække den fremad.

• Vælg det ønskede tilbehør (begge modeller) og den passende dybdemåler (5) når der bruges en møtrikspænder (DW263).

• Tilbehøret (f.eks. en borholder eller møtrikspænder) (7) sættes på ved at skubbe det ind i holderen (8) indtil det klikker på plads. Hvis det er nødvendigt kan man banke letpå det.

• Tilbehøret fjernes ved at det trækkes ud af holderen ved hjælp af en tang.

• Sæt ringen (4) tilbage på plads ved at afpasse ribberne (9) indvendigt i ringen (4) med rillerne (10) i koblingshuset og trykke ringen på plads. DW268K/DW269K (fig. A)

• Slip kugleholderen. Udskiftning af klingebitsen (fig. B)

• Træk simpelthen bitsen (11) ud. Det kan være nødvendigt at bruge en tang. DW263K/DW274K/DW274KN - Indstilling af skruedybden (fig. C) Dybdemåleren har følgende fordele: - den valgte skruedybde kan gentages, hvorved der opnås et jævnt resultat. - skruer med tætningsskiver spændes korrekt, så der ikke opstår lækager. Skruedybden bestemmes af dybdemålerens (5) position i forhold til bitsen eller patronen. Symbolerne på ringen indikerer, hvordan skruedybden skal indstilles.

• Drej ringen med uret for at øge skruedybden.

• Drej ringen mod uret for at mindske skruedybden. DW263K - Når der bruges en møtrikspænder

• Ved skruer med tætningsskiver drejes justeringsringen, indtil enden af møtrikspænderen flugter med enden af dybdemåleren.da - 5 5 DANSK

• Hvis det er nødvendigt, drejes ringen indtil møtrikspænderen er drejet ca. 2 mm ind i dybdemåleren.

• Se også specifikationerne fra skrueproducenten vedrørende de korrekte indstillinger af tætningsskiver ved forskellige anvendelser.

• Skru en skrue ind i et stykke affaldsmateriale og kontrollér afstanden mellem skiven og materialet.

• Drej ringen (4) mod uret eller med uret for at mindske eller øge skruedybden, som det er nødvendigt.

• Skru en anden skrue i og genjustér ringen (4), indtil den ønskede indstilling er opnået. DW263K - Udskiftning af dybdemåleren (fig. D) Denne model leveres med to dybdemålere (5), så den kan tilpasses forskellige bits, holdere, patroner og adaptere.

• Træk ringanordningen af værktøjet.

• Hold på dybdemåleren (5) og skru ringen (4) af.

• Erstatte på dybdemåleren (5).

• Den samles igen i modsat rækkefølge. DW268K/DW269K - Indstilling af drejningsmoment (fig. A) Denne model giver mulighed for indstilling af drejningsmomentet til en lang række skruer.

• Skru en skrue ind i et stykke affaldsmateriale og kontrollér, om skruen sidder godt fast.

• Hvis koblingen uventet skralder (for eksempel når der stødes ind i en knast i træet), øges trykket på værktøjet ganske enkelt. Indstilling af rotationsretning (fig. E)

• Højre/venstregang vælges med omskifteren for højre/venstregang (3). Værktøjet skal stå helt stille inden der vælges ny rotationsretning. Brugervejledning Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter. Iskruning af skruer eller spænding af møtrikker (fig. A)

• Vælg den bit, der passer til den skrue (eller den møtrik), der skal skrues i eller fast.

• Vælg højre eller venstre gang som beskrevet ovenfor.

• Ved spænding af møtrikker (DW263K) skal den korrekte dybdemåler (5) altid anvendes.

• Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen.

• Hvis det er nødvendigt, trykkes der på låseknappen (2) ved kontinuerlig drift og knappen til variabel hastighed slippes. Låseknappen fungerer kun ved fuld hastighed, højre- eller venstregang.

• Værktøjet standses ved at slippe afbryderen.

• Når værktøjet er i kontinuerlig drift, standses det ved et hurtigt tryk på låseknappen, der herefter slippes. Sluk (OFF) altid for værktøjet, når arbejdet afsluttes og før stikket tages ud. Sådan holdes værktøjet (fig. F)

• Det bedste resultat opnås ved at holde skruetrækkeren med hånden lige mod skruen og trykke på strømbryderen med den sidste eller de to sidste fingre på hånden. Derved formindskes chancen for at skruen glider ud af tilbehøret når der trykkes.

• Skruen skrues i ved at placere den i skrueklingen eller i patronen eller møtrikholderen, trykke på afbryderen og presse skruen ind i emnet med en jævn konstant bevægelse. Når skruen er skruet i, afgiver værktøjets forkant en let summende lyd, der tilkendegiver, at koblingen er slået fra. Man kan få forskellige 1/4" heksagonale bits, holdere, patroner og adaptere som ekstra tilbehør. Nærmere oplysninger om tilbehør fås hos Deres forhandler. Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.6 da - 6 DANSK Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud. DW274K/DW274KN

• Med regelmæssige mellemrum skal tørmurstøvet fjernes fra koblingshuset ved hjælp af trykluft. For at dette kan gøres, skal dybdemåleren og justeringsringen fjernes. Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat. GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT- værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALT- værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT.de - 1 7 DEUTSCH
