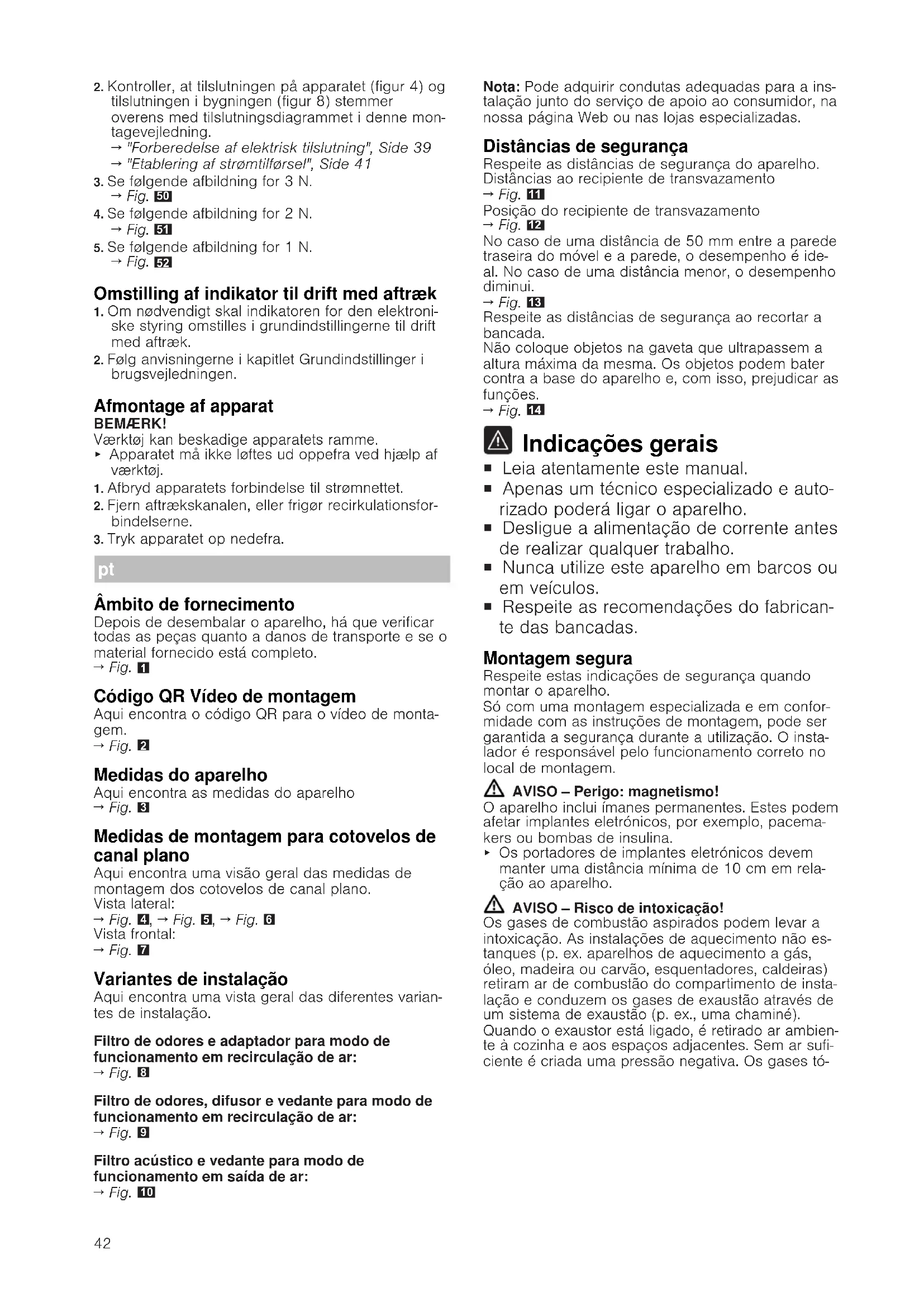

MANUAL DE UTILIZADOR EH875BE15E SIEMENS

DepoS de descambalar o aparelho, ha que verificar todas as peças quando a danos de transporte e se o material fornecido está complete.

Fig. 1

Códio QR Vídeo de montagem

Medidas de montagem para cotovelos de canal plano

Aquicencontrama visao geral das medidas demontagem dos cotovelos de canal plano.

Vista lateral:

Fig. 4, Fig. 5, Fig. 6

Vista frontal:

Fig. 7

Variantes de instalacao

Aquicencontraumavistageraldasdiferentesvarian-tesdeinstalacao.

Filtro de odores e adaptor para modo de funciona em recirculacao de ar:

Fig. 8

Filtro de odores, difusor e vedante para modo de funciona em recirculação de ar:

Fig. 9

Filtro acústico e vedante para modo de funciona em saía de ar:

Fig. 10

Nota: Pode adquirir conducas adequadas para a instalação muito do service de apoio ao consumidor, na)nossa网页 Web ou nas lojas especializadas.

Distâncias de segurança

Respeite as distancias de segurarca do aparelho. Distancias ao recipiente de transvazamento

Fig. 11

Posicao do recipiente de transvazamento

Fig. 12

No caso de una distancia de 50~mm entre a parede traseira do mover e a parede, o desempenho é ideal. No caso de una distancia menor, o desempenho diminui.

Fig. 13

Respeite as distancias de seguranca ao recortar a bancada.

Não coloque objetivos na gaveta que ultrapassem a alta maior da mesma. Os objetivos podem bater contra a base do aparecido e, com isso, prejudicar as funções.

Fig. 14

Indicações gerais

Leia atentamente estemanual.
- Apenas um专业技术 especializzato e autorizzato poderá ligar o aparelho.
- Desligue a alimentacao de corrente antes de realizar qualquer trabalho.
- Nunca utilize este aparelho em barcos ou em veículos.
- Respeite as recomendações do fabricante das bancadas.

Montagem segura

Respeite estas indicacoes de seguranca quando montar o aparelho.

So com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurarça durante a utilização. O instalador é responsavel pelo acontecimiento correto no local de montagem.

O aparelho inclui imanes permanentes. Estes pode afetar implantes eletronicos, por exemple, pacemakers ou bombas de insulina.

• Os portadores de implantes eletrónicos devem manter uma distência minima de 10 cm em relaçao ao aparecido.

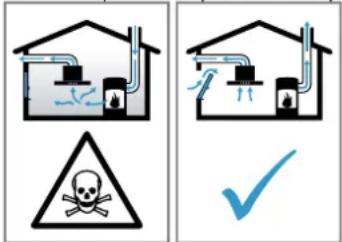

Os gases de combustão aspirados podem levar a intoxicação. As instalações de aquecimento não estanques (p. ex. apareiros de aquecimento a gás, oleo, madeira ou carvão, esquentadores, caldeiras) retiram ar de combustão do compartmento de instalação e conduczem os gases de exaustão atraves de umsystema de exaustão (p. ex., uma chamé).

Quando o exaustor está ligado, é retirado ar ambiente à cozinha e aos espacçosAdjacentes. Sem ar suficiente é Criada uma pressão negativa. Os gases to

xicos da chaminé ou da conduita de EXTRAÇÃO voltam a ser aspirados para os espacios Habitzonais.

• Certifique-se de que há sempre reposicao de ar fresco suficiente quando o aparelho é utilizado no modo de funcaoamento em saida de ar em junto com instalacoes de aquecimento não estanques.
  Um funciona isento de perigos apenas é possivel, se a pressão negativa no compartmento da instalação de aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser consiguedo se o ar necessário para a combustão poder ser reposo atraves de aberturas que não fechem, p. ex., em portas, janelas, emconjunto com uma caixa de entrada/saída de ar ou outras medidas和技术es, que permitam uma circunhação de ar suficiente para a combustão. Uma caixa de entrada/saída de ar por si so, não garante a manutençao do valor-limite.
• Consulte sempre a entidadresponsavel para avaliar a interligacao da ventilacao de toda a casa e sugirir as medidas adequadas de ventilacao.
• Se o aparecido funciona exclusivamente em recirculdação de ar, não existe qualquer limitação na sua utilização.

AVISO - Risco de incendio!

Gorduras acumuladas no filtro de gorduras podem incendar-se.

• Nunca trabalhe com una chama aberta perto do aparelho (p. ex., flambear).
• So delve instalar o aparelho perto de um fogão para combustíveis solidos (p. ex.,madeira ou carvão) se existir uma cobertura fechada e não amovivel. Não pode havar producao de fáscaras.

AVISO - Risco de ferimentos!

Quaisquer modificações na instalação eletrica ou mecanica são perigosas e podem provocar falhas deestrutura.

• Não efetue modifies na instalacao eletrica ou mecanica.

As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e originar ferimentos de corte.

Use luvas de protecao
O aparelho é pesado.
- São necessarias 2 pessoas para transporte o aparelho.
- Utilize開放as auxiliares apropriados.

AVISO - Risco de asfixia!

As crianças poder colocar o material de embalagem sobre aCESSA ou enrolar-se no mesmo e sufocar.

• Manter o material de embalagem fora do alcance das crianças.
• Não permitir que as crianças brinquem com o material de embalagem.

• Não encaminhe o ar evacuado para uma chamé de exaustão de fumos ou de gases queimados que estêja em funçãoamento.

• Não encaminhe o ar evacuado para uma caixa de ar que sirva para a ventilação de locais com lareiras instaladas.

• Caso o ar evacuado tenha de ser encaminhado para uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funciona-mentation, é necessária uma autorização da entidade supervisora da instalação dos apareiros de queima.

Os gases de combustao aspirados poder levar a intoxicacao.
- Se for instalado um exaustor com instalação de aquecimento não estanque, é necessário munir a alimentação de corrente do exaustor com um circuito de segurança adequado.

Indicações relativas à ligationétrica

Para poder efetuar a ligaçãoétrica do aparelho em segurarca, respeite estas indicações.

AVISO - Risco deCHOque elétrico!

Deve existir a possibidade de desligar o aparelho da rede eletrica em qualquer alta. O aparelho so pode ser ligado a uma tomada de ligação instalada em conformidade com as normas.

• Na instalacao eletrica fixa é necessario montar um disposicao de secionamento omnipolar em conformidade com as condições da categoria de sobretensao Ile com as regras de instalacao.
• Apenas um eletricista pode efetuar a instalacao eletrica fixa. Recomendamos a instalacao de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentacao do aparelho.
• Não dobre nem entale o cabo de ligação e mantenha-o afastado de arestas afiadas.
• Instale o cabo de ligaçao de forma a que nao toque em partes quentes do aparelho.
• Utilize abenas o cabo de ligação fornecido jintamente com o aparecido ou pela Assistência Tecnica.
• Este aparecido corresponde às determinações da UE sobre supressão de interferências.
• O aparecido corresponde à classe de proteção 1 e so pode ser uso com uma ligação com conductor de proteção.
• O fabricante não assume qualquer responsabilitadade por anomalias de functi冗amento ou possiveis danos causados por uma instalacao eletrica incorreta.

Preparar a ligaçãoétrica

Requisito: So a Assistência Tecnica, com a formação necessária, pode realizar travaços no interior do aparecido ou substituir o cabo de rede.

1. Observe as indicações relativas à ligaçãoétrica. Uma montagem deficiente, uma montagem ou ligação incorreta anula a garantia.
2. Se for necessário um cabo de alimentação de re de mais comprido, contacte a Assistência Tecnica. Não disponíveis cabos de ligaçao até 2,20m
3. No caso de apareiros sem cabo pre-instorado, introduza o cabo de rede na tomada de ligação.

Abrir a tomada de ligação

• Levante a tampa da tomada de ligação com a ajuda de uma chave de fendas.

$$ \rightarrow \text {F i g .} 1 5 $$

Preparar a tomada de ligação

1. Solte o parafuso.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Levante a braçadeira da mangueira com ajuda de uma chave de fendas.
   Fig. 17
2. Desaperte a bracadeira da mangueira.
   →Fig.18

Ligar o cabo à tomada de ligação

1. Em 3 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura.

Fig. 19

1. Em 2 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura.

Fig. 20

1. Em 1 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura.

Fig. 21

1. Em 2 L / 2 N, ligne o cabo à tomada de ligação de acordo com a segunte figura.

Fig. 22

1. Observe as cores dos cabos.

2. BN: castanho

3. BU: azul

4. GN/YE: amarel o verde

5. BK: preto

6. GY: cinzento

7. Se necessario, instale as pontes de cobre fornecidas, de acordo com o esquema de ligações.

8. Ligue os cabos e, em seguida, aperte os parafusos na tomada de ligação.
9. No caso de uma ligação 1N^ ou 2L / 2N , de acordo com o esquema de ligações, 1 corresponde ao motor do ventilador.
10. No caso de uma ligação 2N^ / 3N^ , a fase L1 (cinzento) corresponde ao motor do ventilador.

Fixar o cabo na tomada de ligação

1. Fixe o cabo de rede com a braçadeira da mangueira.

2. Aperte o parafuso na posicao correta.

3. Não utilize uma aparafusadora a bateria.

Fig. 23

1. Para fácilar ofeito da tomada de ligação, arru-me os cabos no centro da tomada de ligação.
2. Fecha a tampa da tomada de ligação.

Indicações sobre a tubagem de exaustão

O fabricante do aparecido não se responsabiliza por reclamações que resultem da disposizione do tubo.

• Use um tubo de saída de ar curto e retíroleo com um diamétro de grande dimensão.
• Tubos de saía de ar longos e rugosos, com muitas curvas ou de diamétros reduzidos, reduzem a potência de ventilação e augmentam o ruido do ventilador.
• Use um tubo de saída de ar de material não inflamçavel.
• Para fazer o returno do condensado, monte o tubo de saída de ar com a uma inclinação de 1^ a partir do aparecido.

Canais planos

Utilize canais planos cuja secção transversal interior corresponda ao diametro dos tubos circulares:

O diametro de 150 mm corresponde a aprox. 177~cm^2
- Se os diamétros dos tubos diferirem, devem ser aplicadas tiras deVEDAÇAO.
- Não use canais planos com desvios acentuados.

Tubos circulars

Utilizar tubos circulares com um diametro interior de 150^

Indicações sobre o Functionamento em saía de ar

Para o modo de funciona em saía de ar, delve ser montada uma tampa anti-returno.

Notas

• Se o aparecido não fornecido com uma tampa anti-returno, poderá adquirir-se uma no comércio especializzato.
• Se a SSA de ar for encaminhada atraves da parede exterior, delve ser utilizes una conduc ta lescopica.

Verificar o móvil

1. Verifique se o movable de encastrar está na horizontal e possui capacidade de energia suficiente.
   O peso máximo do aparelho é de aprox. 25 kg.
   A bancada, na qual monta o aparelho, deve resistir a cargas de aprox. 60 kg.
2. Certifique-se de que a estabilitadde do movel de encastrar se encontrargra garantida, mesmo aposo os lavorhos de corte.

3. Assegure a sustentabilitad e a estabilitad atrav es de substrutas adequadas, em especial, no caso de bancadas finas.

4. Considere o peso do aparelho, inclusive, cargo adicional.

5. Utilize material de reforço resistente ao calor e à humidade.

6. Certificar-se de que o mover encastravel é resistente ao calor até 90^

7. Não instale por baixo outros aparehos, p. ex., fornos, frigoríficos, miguias de lavar loça ou maquina de lavar roupa.
8. Verifique o nivelamento do aparelho na abertura de encastreapanasaposa instalacao.

Montar calhas de fixacao

Monte as calhas de fixacao no molev.

-Cole as calhas de fixacao na bancada de trabalho em pedra. No caso de bancadas em pedra, utilize cola resistente ao calor, adequada para a colagem de metal e pedra.
- Não utilize silicone como vedante.
Fig. 24

Preparar o móvil

Requisito: Os moveris de encasar tém de ser resistentes a uma temperatura de até 90 C.

1. Marque o recorte do mover de acordo com o esboço de encastramento.

→Fig. 14

1. Faça quatro furos com um diametro de 6 mm.
   Fig. 25
2. Certifique-se de que o ângulo da superficie de corte relativamente à bancada de trabalho é de 90^ .
   Fig. 25

Se a montagem for realizada por cima de uma gaveta, respeite as distancias minimas

1. Respeite as distancias minimas para retirar o recipientente de transvazamento com o aparelho montado.
   →Fig.11

C

1. Una o difusor à conduita de recirculacao de ar. Fig. 41

Preparar o mover para o modo de funciona em recirculação de ar

1. Se necessario, remove a parede traseira do mo-vel.
2. Na combinação com uma curva de conduça plana para o nicho na parede traseira, observe as respetivas medidas. → Fig. 42
3. Depois de proceder acos lavoros de recorte, remover as aparas.
4. Sele as superficies de corte de modo a que resistam a temperatas elevadas e sejam impermea-veis. Fig. 25

Montar o aparelho para o modo de funciona em saida de ar

1. No modo de funciona em saída de ar, utilize o vedante e os filtros acústicos.
2. Observar as indentações sobre a tubagem de exaustão. → Párgina 44

Fixar o vedante

Fixe o vedante fornecido na curva de conducira plana, no maximo, a 5 mm do bordo. Fig.36

Instalar a tubagem

1. Insira a curva de conduita plana na abertura de saida no lado deTRSdo aparelho. Fig.37
2. Se necessario, instale autres éléments da tubagem.

1. Garantir que o cabo de ligação está ligado ao aparecido.
2. Coloque o aparelhocretuidadosamente no recorte da bancada de trabajo. Fig.38

Estabelecarigao de saida de ar

1. Fixe o tubo de saida de ar no cotovelo de canal plano.
2. Estabeleça a ligaçao à abertura da saída de ar.
3. Vede convenientemente os pontos de ligação.

Colocar o filtro

Note: No modo de funciona em recirculação de ar, colque os filtros de odores.
No modo de funciona em saída de ar, colque os filtros acústicos.

1. Respeite o sentido do fluxo de ar dos filtros.
2. Coloque doit dos filtros, dos lados esquerdo e direito, no aparecido e empurre-os para arente. → Fig. 43
3. Coloque os outros filtros, dos lados esquerdo e direito, no aparecido.
   → Fig. 44

Colocar o filtro de gorduras

Coloque o filtro de gorduras. Fig. 45

Efetuar a ligaçãoétrica

1. Observe os dados de ligação na placá de caractéteristicas.

2. Em 3 N, ligue o cabo à tomada de ligaçao de acordo com a figura. Fig.46

3. Em 2 N, ligne o cabo a tomada de ligação de acordo com a figura. → Fig. 47

4. Em 1 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 48
5. Em 2 L/2 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 49

6. Observe as cores dos cabos.

7. BN: castanho

8. BU: azul
9. GN/YE: amarel o verde
10. BK: preto

11. GY: cinzento

12. Dependendo do tipo de ligação, deve, se necessário, Solicitar ponteiras发展目标as que são fornecidas de fabrica.

13. Utilize una ponteira para, em caso de necessidad, unir bois cabos.

-Encurte os fios.
- Remova o isolamento.

Verificar o funciona

1. Ligue o aparelho.
2. Se acender 480 Eos aquare no não se encontrar corretemente ligado. → "Verificar e corrigrir a ligaçao eletrica", Pagina 46
3. Se não surgir qualquer falha no visor do aparelho, verifique o functimento da ventilação com base no manual de instruções.

Verificar e corrigir a ligação eletrica

1. Desligue o aparelho da ligação de corrente.

2. Verifique se a ligação no aparelho (figura 4) e a ligação da estrutura (figura 8) correspondem ao esquema de ligações nestas instruções de montagem. → "Preparar a ligaçãoétrica", Págnina 43 → "Efetuar a ligaçãoétrica", Págnina 46

3. Em 3 N, observe a segunte figura. Fig.50

4. Em 2 N, observe a segunte figura. → Fig. 51
5. Em 1 N, observe a segunte figura. → Fig. 52

Mudar a indentação para o modo de funciona em saída de ar

1. Se necessário, para o modo funciona em saída de ar, mude a indentação do commando eletrónico nas regulações base.
2. Observe o capûlico Regulações base nas instruções de service.

Desmontar o aparelho ATENCAO!

As ferramentas poder danificar a moldura do aparelho.

• São retire o aparelho por cima.
• Desligue o aparelho da fonte de alimentacao.
• Remova a conduita de extracao de ar ou solte as ligacoes de recirculacao de ar.
• Pressione por baixo para retirar o aparelho.

no

Idennepakken
