Tipo de producto	Placa de cocción con campana integrada
Marca	Siemens
Modelo	EH875BE15E
Dimensiones (L x P x A)	Aproximadamente 900 x 520 x 80 mm (estimación)
Peso	≤ 25 kg
Alimentación eléctrica	230 V, 50/60 Hz, conexión 1N, 2N, 3N o 2L/2N
Potencia máxima	Aproximadamente 7,4 kW (estimación)
Número de zonas de cocción	4 (estimación)
Tipo de cocción	Inducción (estimación)
Modos de evacuación	Evacuación exterior o reciclaje de aire
Filtros incluidos	Filtro de grasa, filtro antiolores, filtro acústico
Caudal de aire máx.	No especificado (estimación 600 m³/h)
Nivel sonoro máx.	No especificado (estimación 65 dB)
Distancia de seguridad (implante electrónico)	≥ 10 cm (imanes permanentes)
Clase de protección	I
Instalación	Empotrable, encimera que soporte 60 kg
Mantenimiento de los filtros	Limpiar regularmente el filtro de grasa, reemplazar los filtros antiolores y acústicos
Reparabilidad	Piezas de repuesto disponibles a través del servicio técnico de Siemens
Contenido del envío	Aparato, barras de fijación, juntas, adaptador para reciclaje, filtros, manual de instalación
Garantía	2 años (estándar Siemens)

Preguntas frecuentes - EH875BE15E SIEMENS

¿Cómo instalar el aparato en una encimera?

La instalación debe ser realizada por un profesional cualificado. Respete las cotas de empotramiento (ver Fig. 14) y utilice las barras de fijación suministradas. Para una encimera de granito, use un adhesivo resistente a la temperatura. Asegúrese de que el mueble soporte hasta 90 °C.

¿Cuáles son los modos de evacuación posibles?

El aparato puede funcionar en modo evacuación exterior (requiere un conducto hacia el exterior) o en modo reciclaje de aire (con filtro antiolores y difusor). En modo reciclaje, prevea una salida de aire en el zócalo del mueble (sección ≥ 400 cm²).

¿Cómo conectar eléctricamente el aparato?

La conexión debe ser realizada por un electricista cualificado. Use el cable suministrado y conéctelo según el esquema correspondiente a su red (1N, 2N, 3N o 2L/2N). Respete los colores de los cables: BN (marrón), BU (azul), GN/YE (amarillo/verde), BK (negro), GY (gris). Instale un interruptor diferencial recomendado.

¿Cómo limpiar los filtros?

El filtro de grasa se limpia regularmente en el lavavajillas o a mano con un cepillo. Los filtros antiolores (carbón) y acústicos no se limpian; reemplácelos cada 6 a 12 meses según el uso.

¿Cuál es la distancia de seguridad para personas con marcapasos?

El aparato contiene imanes permanentes. Los portadores de implantes electrónicos (marcapasos, bomba de insulina) deben mantener una distancia mínima de 10 cm del aparato.

¿Se puede instalar el aparato sobre un horno o un lavavajillas?

No. El manual desaconseja instalar otros aparatos (horno, refrigerador, lavavajillas, lavadora) cerca. La instalación debe ser sobre una encimera dedicada.

¿Cómo ajustar la pantalla para el modo de evacuación exterior?

En los ajustes básicos del control electrónico, modifique el parámetro para cambiar del modo reciclaje (por defecto) al modo evacuación exterior. Consulte el capítulo 'Ajustes básicos' del manual de uso.

¿Qué hacer si el aparato muestra '400 E851BumeI'?

Este mensaje indica un defecto de conexión eléctrica. Verifique las conexiones en el enchufe de conexión (Fig. 15-23) y asegúrese de que los esquemas coincidan. Si el problema persiste, contacte al servicio técnico.

¿Cómo desmontar el aparato después de la instalación?

Desconecte primero la alimentación. Desprenda el conducto de evacuación o los conductos de reciclaje. Empuje el aparato desde abajo para sacarlo de su empotramiento. No haga palanca en el marco para evitar dañarlo.

¿Cuáles son las dimensiones del corte en la encimera?

Las cotas exactas se proporcionan en el croquis de instalación (Fig. 14). Generalmente, el corte es de aproximadamente 880 x 500 mm (verifique en su manual). Perfore también cuatro agujeros de 6 mm para la fijación.

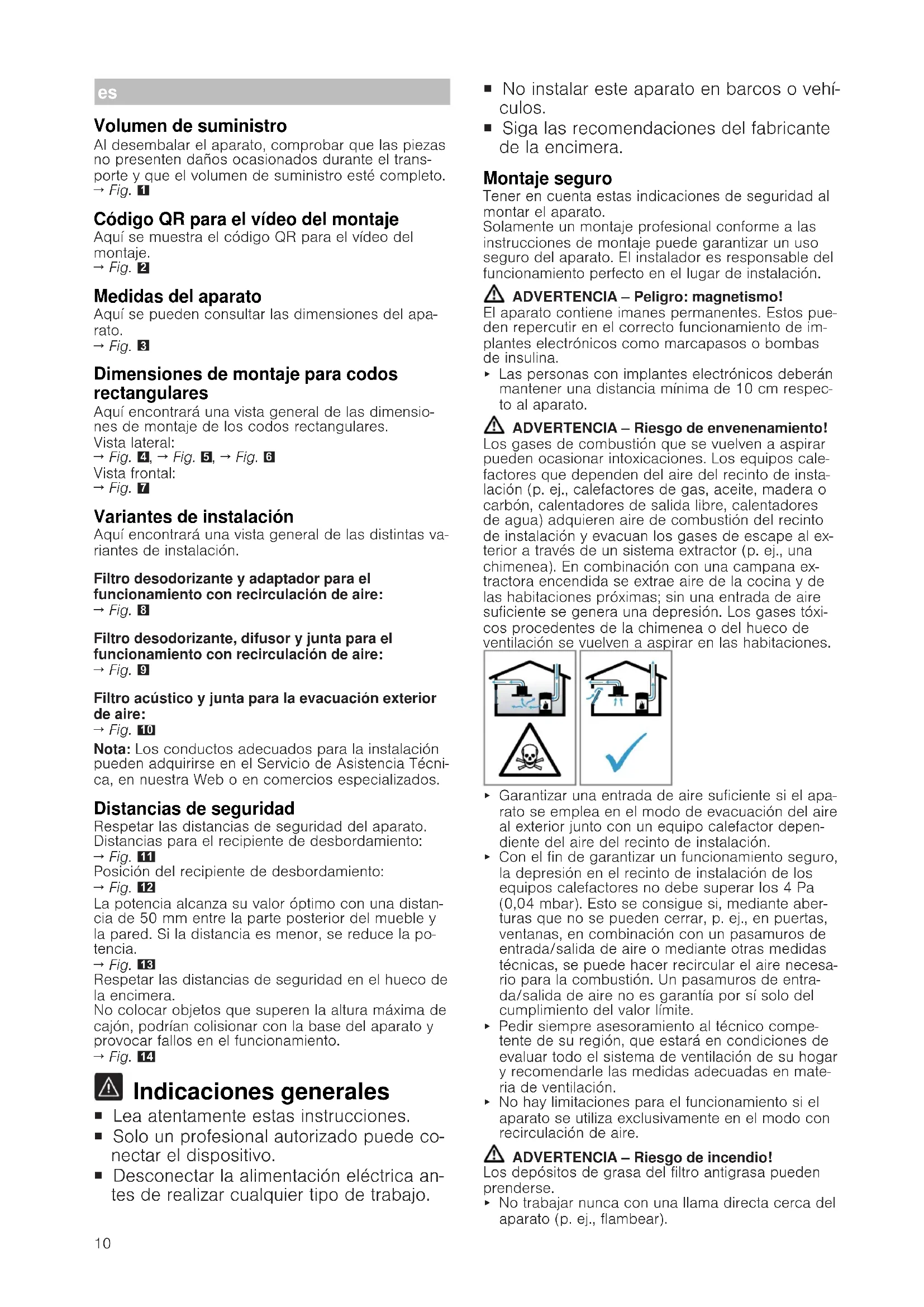

MANUAL DE USUARIO EH875BE15E SIEMENS

Volumen de suministro

Al desembalar el aparato, comprobar que las piezas no presenten daños occasionados durante el transporte y que el volumen de suministro estáplete. Fig. 1

Códio QR para el video del montaje

Aquí se muestra el número QR para el video del montaje.
→ Fig. 2

Medidas del aparato

Aquí se puedaatar las dimensiones del aparato. → Fig. 3

Dimensiones de montaje para codos rectangulares

Aquí encontrará una vista general de las dimensiones de montaje de los codos rectangulares. Vista lateral: Fig. 4, Fig. 5, Fig. 6
Vista frontal:
Fig. 7

Variantes de instalación

Aquí encontrará una vista general de lasDistinctasvariantes de instalación.

Filtro desodorizante y adaptor para el functionality con recirculacion de aire: Fig. 8

Filtro desodorizante, difusor y junta para el functionality con recirculacion de aire: Fig. 9

Filtro acústico y junta para la evacuación exterior de aire: → Fig. 10

Note: Los conductosADEUADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUEADUCA, en这其中 Web o en commercios especializados.

Distancias de seguridad

Respetar las distancias de seguridad del aparato. Distancias para el recipiente de desbordamento:

Fig. 11
Posión del recipiente de desbordamento: Fig. 12

La potencia alcanza su valor optimo con una distancia de 50~mm entre la parte posterior del mueble y la pared. Si la distancia es menor, se reduce la potencia.

Fig. 13 Respetar las distancias de seguridad en el hueco de la encimera.

No colocar objetivos que superen la.altura maxima de cajon, podrian collisionar con la base del aparato y provocar fallos en el funcionaimiento. Fig.14

Indicaciones generales

• Lea atentamente estas instrucciones.
  Solo un profesional autorizo可以更好 connectar el dispositivo.

• Desconectar la alimentacion electrica antes de realizarrialquier tipo de trabajo.

• No instalar este aparato en barcos o vehículos.

• Siga las recomendaciones del fabricante de la encimera.

Montaje seguro

Tener en cuenta estasindicaciones de seguidad al montar el aparato.

Solamente un montaje profesional conforms a las instrucciones de montaje能把 garantizar un uso seguro del aparato. El instalador es responsable del funcionaperfecto en el lugar de instalacion.

ADVERTENCIA - Peligro: magnetismo!

El aparato contiene imanes permanentes. Estos能把 repercutir en el correcto funciona de implantes electricos como marcapasos o bombas de insulina.

Las personas con implantes electrónicos deben mantener una distancia minima de 10 cm respecto al aparato.

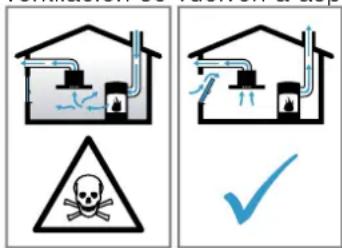

ADVERTENCIA - Riesgo de envenameniento!

Los gases de combustión que se vuelven a aspirarSEO. Los equipos calefactores que dependen del aire del recinto de instalación (p. ej., calefactores de gas, aceite, madera o carbón, calentadores de salute libre, calentadores de agua) adquieren aire de combustión del recinto de instalación y evacuan los gases de escape al exterior a工程技术 de un sistemas extractor (p. ej., una chimenea). En combinación con una campana extractor encendida se extrae aire de la cucina y de las habitaciones proximas; sin una entrada de aire suficiente se genera una depresión. Los gases toxicos procedentes de la chimenea o del hueco de ventilación se vuelven a aspirar en las habitaciones.

• Garantizar una entrada de aire suficiente si el aparato sesuma en el modo de evacuacion del aire al exterior junto con un equipo calefactordependiente del aire del recinto de instalacion.
• Con el fin de garantizar un funcionaamento seguro, la depresión en el recinto de instalación de los equipos calefactores no debe superar los 4 Pa (0,04 mbar). Este se consigue si, mediante averturas que no se pueda cerrar, p. ej., en puertas, ventanas, en combinación con un pasamuros de entrada/salida de aire o mediante otheras mediasétNCas, se possible hacer recircular el aire necasaRio para la combustion. Un pasamuros de entrada/salida de aire no es garantía por si solo delcomplimiento del valor limite.
• Pedir sempre asesoramente al的技术ico competente de su region, que está en conditiones de evaluar todo el sistema de ventilacion de su hogar y recomendarle las medidas adecuadas en materia de ventilacion.
• No hay limitaciones para el funcionaimiento si el aparato se usa exclusivamente en el modo con recirculación de aire.

ADVERTENCIA - Riesgo de incendidio!

Los depuestos de grasa del filtro antigrasa peuvent prenderse.
- No trabajo nunca con una llama directa cerca del aparato (p. ej., flambear).

• Instalar el aparato cerca de un equipo calefactor para combustibles solidos (p. ej., madera o carbon) solo si se dispone de una cubierta cerrada no desmontable. No deben saltar chispas.

ADVERTENCIA - Riesgo de lesiones!

La realizacion de modificaciones en la estructura electrica o mecnica的结果a peligrosa yuede pro-. vocar un functionamento erroneo.

• No realizar modificaciones en la estrutura electrifica ni mecánica.

Las piezas que estén accesibles durante el montaje能把 tener los bordes aflilados o Causear cortes al tocarlas.

• Llevar guantes protectores
  El aparato es pesado.
• Para mover el aparato se necesitan 2 personas.
• Utilizar únicamente los medios auxiliares apropriados.

ADVERTENCIA - Riesgo de asfixia!

Los niños peuventponerse el material de embalaje por encima de la cabeza, o bien enrollarse en el, y asfiarse.

• Mantener el material de embalaje fuera del alcance de los niños.
  No permitted que los niños jueguen con el embalaje.

ADVERTENCIA - Riesgo de envenenamento!

Los gases de combustión que se vuelven a aspirar能把ocasionar intoxicaciones.

• No conducir el aire de salute hacía una chimenea de humos o gases de escape que esté en servicios.
• No conducir el aire de salute hacía un hueco destinado a ventilar recintos de instalación de equipos calefactores.
• Si el aire de salute se evacua hacía una chimenea de humos o gases de escape que no está en servicios, seranecessaryoatarpreviamenteconlaaprobacion deltechnico competenteque corresponda.

Los gases de combustión que se vuelven a aspirar能把ocasionar intoxicaciones.

• Si hay instalada una campana extractora con chimenea estanca, se debe equipar el suministro electrico de la campana extractora con un circuito de proteccion adecuado.

Indicaciones relativas a la connexion electrica

Para conectar electricamente el aparato de forma segura, consultar estasindicaciones.

ADVERTENCIA - Riesgo de descarga electrica!

Debe ser possible desenchufar el aparato de la red electrica enequalier momento.El aparato solo podra connectarse a una toma de corriente debidamente instalada.

• Se debe instalar un dispositivo de separacion omnipolar en la instalacion electrica fija, de acuerdo con las conditiones de la categoria de sobretencion III y las normas de instalacion.
• Solo un electricistarialmentepuedefectuarral installation elctrica fija. Se recomienda la instalacion de un interruptor de corriente de defecto (interruptor diferencial) en el circuito de alimentacion del aparato.
• No doblar ni aplrisionar el cable de conexión y mantenerlo alejado de cordes aflilados.

• Colocar el cable de conexión de tal modo que no toque la carcasa caliente del aparato.

• Utilizar únicamente el cable de connexion suministrado con el aparato o por el Servicio de Asistencia Técnica.

• Este aparato cumple con las disponeciones en materia de supresión de interferencias de la CE.
• El aparato pertenece a la clase de proteccion 1. Por estarzon, solo peute utilizesc conectado a una conexion con conductor de toma a tierra.
• El fabricante no asume responsabilidad alguna porfallos de functonimiento o posibles daños derivados de una mala instalacion electrica.

Requisito: Solo el personal debidamenteriallicado del Servicio de Asistencia Técnica能把 realizar problemas en el interior del aparato o sustituir el cable de conexión a la red.

1. Deben tenerse en cuenta lasindicaciones relativas a la conexion electrica.
   La garantía queda sin efecto si se realiza una instalación erronea o si el montaje o la conexión no se realizan de forma apropiada.
2. En caso de besoinar un cable de mayor longitud, contactar con el Servicio de Asistencia Técnica. Hay disponibles cables de connexion de hasta 2,20m
3. En aparatos sin cable premontado, instalar el cable de alimentacion en la toma de corriente.

Abrir la toma de corriente

Levantar la tapa de la toma de corriente con ayudade un destornillador.

$$ \rightarrow \text {F i g .} 1 5 $$

Preparar la toma de corriente

1. Aflojar los tornillos.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Levantar la abrazadora contips de un destornillador.

$$ \rightarrow \text {F i g .} \quad 1 7 $$

1. Aflojar la abrazadora.

$$ \rightarrow \text {F i g .} 1 8 $$

Conectar el cable de conexión en la toma de corriente

1. Variante 3 N: insertar el cable en la toma de corriente como se indica en la?sigue figura. Fig. 19
2. Variante 2 N: insertar el cable en la toma de corriente como se indica en la?sigue figura. Fig. 20
3. Variante 1 N: insertar el cable en la toma de corriente como se indica en la?sigue figura. Fig.21
4. Variante 2L / 2N : insertar el cable en la toma de corriente como se indica en la?sigue figura. Fig. 22

5. Tener en cuenta los colores de los cables.

6. BN: Marrón

7. BU: Azul
8. GN/YE: Amarillo y verde

9. BK: Negro
   -GY:Gris

10. En caso necessario, montar los puentes de cobre suministrados según lasindicaciones del esque- ma de conexión.

11. Conectar el cable y,shoots,apretar los tornillos en la toma de corriente.

12. En una conexión 1 N~ o 2 L/2 N, según el esque- ma de conexión, 1 se corresponde con el motor del ventilador.

13. En una conexión 2 N~/3 N~, la fase L1 (gris) se corresponde con el motor del ventilador.

Fijar el cable de connexion en la toma de corriente

1. Fijar el cable de alimentacion con la abrazadora.

2. Apretar el tornillo en la posicion correcta.

3. No utiliser un destornillador électrique.

Fig. 23

1. Para facilitar el cierre de la toma de corriente, disponible los cables adecuadamente en la zona central.
2. Cerrar la tapa de la toma de corriente.

Advertencias sobre la tuberia de calidad de aire

La garantía del fabricante del aparato no cubre las reclamaciones que se atrribuyan al segmento de conductos.

Utilizar un tubo de salute de aire corto y recto con el mayor diametro possible.
- Los tubos de salute de aire largos y rugosos, la presencia de manyos codos de tubo y un diametro de tubo reducido hacer disminuir el rendimiento de aspiracion y augmentan el ruido del ventilador.
- Utilizar un tubo de salute de aire fabricado con materiales no inflamables.
- Para evaporar el returno de condensado, montar el tubo de salute de aire del aparato con una inclinaction de 1^

Conductos planos

Utilizarconductosplanocuya seccioninteriorequivalga al diametro de los conductos cilindricos:

• un diametro de 150 mm equivale a aprox. 177~cm^2
• Si los diámetros del conducto differen de lo anteriormente Mentionado, utilizingCNTAs de estanqueidad.
• No utiliser conductos planos con deflectores aflados.

Conductos cilindricos

Utilizar conductos cilindricos con un diametro interior de 150~mm

Advertencias relativas a la evacuacion de aire al exterior

En caso de evacuation exterior de aire, se debemontar una valvula antirreturno.

Notas

• Si el aparato no dispone de valvula de retencion, instalar una valvula de retencion, que pueda adquirirse en un commercio especializzato.
• Si la calidad de aire se evacua mediante la pared exterior, se deben utilizar un pasamuros telescópico.

Examinar el mueble

1. Comprobar que el mueble empotrado está en pos- tion horizontal yonga suficiente capacité de carga.

El peso máximo del aparato es de 25 kg.

La encimera donte se instale el aparato debe ser resistente a pesos de 60~kg aprox.

1. La estabilidad del mueble empotrado debe quedar garantizada incluo tras los problemas de corte.
2. Deben garantizarse la capacité de cargo y la estabilidad por medio de un bastidor adecuado, especialmente con encimeras finas.

-Tener en cuenta el peso del aparato, incluida la carga adicional.

• Utilizar material de refuerzo resistente al calor y a la humedad.
• Asegurarse de que el mueble empotrado es resistente al calor a una temperatura de 90^ .
• No montar por debajothers aparatos como hornos, neveras, lavavajillas o lavadoras.
• Comprobar la nivelación del aparato una vez instalado en la abertura de montaje.

Instalar los railes de sujeción

• Instalar los railes de sujeción en el mueble.
• En encimeras de piedra,PEGAR los railes. Utilizar cola adhesiva termoestable que sea apropiada para unir metal y piedra.
• No/utilizarsilicona para tapar las jintas.
  Fig. 24

Preparar el mueble

Requisito: Los muebles en los que se realice el montaje deben ser resistentes a temperatas de hasta 90^ .

1. Marcar el hueco del mueble según el esquema de montaje.

$$ \rightarrow \text {F i g .} $$

1. Taladrar cinco orificios de 6 mm de diametro.

$$ \rightarrow \text {F i g .} 2 5 $$

1. Asegurarse de que el ángulo de la superficie de corte en relacion con la encimera sea de 90^

$$ \rightarrow \text {F i g .} 2 5 $$

Si se monta sobre un cajón, Respectar las distacias minimas

1. Para extraer el recipiente de desbordamente cuando el aparato está instalado, respetar las distancias minimas. Fig. 11
2. Prestar atencion a la posicjion del recipiente de desbordamento.

$$ \rightarrow \text {F i g .} 1 2 $$

Preparar los muebles para el funciona con recirculación de aire con el adaptor

Note: No recomendamos que se instale en una pared exterior no aislada temicamente o sobre suelo frío (μ ≥0,5 W/m² °C).

1. En caso de recirculación de aire, tener en cuenta las dimensiones correspondentes para realizar el corte en el panel posterior del mueble en combinación con el adaptor. → Fig. 26
2. Medir el grosor de la encimera y pagar la medida a la plantilla, trazara una linea que se corresponda con ella. Fig. 27
3. Cortar la plantilla por la lineamarca del grosor de la encimera "A",la linea de centro de corte "B" y la linea de referencia a la calidad interior del aire "C".
4. Marcar el centro del corte en la encimera como linea central en el panel posterior del mueble. Fig. 28
5. Alinear la plantilla con la linea central del panel posterior del mueble y el borde inferior de la encimera.
6. Realizar el corte en el panel posterior según la plantilla.

7. Retirar las virutas antes de los problemas de corte.

8. Sellar las superficies de corte con material resistente al calor y al agua.

Fig. 25

Ventilación

1. En caso de funciona con recirculación de aire, colocar una calidad de aire en el zócalo del mueble.

2. Prever un corte transversal minimo de salute de aire de aprox. 400~cm^2

3. Realizar una abertura de salute en la placar protectora del zócalo lo más grande possible para mantener una corriente de aire y un nivel de ruido bajo.

4. Para garantizar un correcto funciona del aparato, prever la ventilacion de la placac de coccion por medio de una calidad de aire con una secacion minima de 200~cm^2 en la parte inferior delmueble.

Montar el aparato con recirculación de aire con el adaptorador

Fijar la junta en el adaptor

Fijar la junta en el adaptor, a 5 mm como maxi-mo del borde.

Fig. 29

Colocar el adaptor

1. Limpiar y desengrasar la superficie de adhesión para realizar el corte en la pared posterior del mueble.
2. Montar el adaptor en la abertura de salute de la parte trasera de la placac de coccion. Fig. 30
3. Retirar la lamina protectora de la cinta adhesiva del adaptorador. Fig. 31

Insertar el aparato en el hueco de la encimera

1. Asegürese de que el cable de conexión está conectado al aparato.
2. Insertar cuidadosamente el aparato en el hueco de la encimera. Fig. 32

Fijar el adaptordo

1. Fijar el adaptor en la sujecion central, deslizarlo con las sujeciones laterales contra la pared posterior en la parte inferior del mueble y sujetarlo con cinta adhesiva.
   Fig. 33
2. En caso necessario, fjar adicondimalmente el adaptador con tornillos. Fig. 34

Preparar los muebles para el funcionaimiento con recirculación de aire con canal de recirculación de aire

1. Retirar la pared posterior del mueble en caso necesario.
2. En caso de combinacion con el dato rectangular, tener en cuenta las dimensiones correspondentes para realizar el corte en el panel posterior. Fig. 35

3. En caso de funciona con recirculación de aire, colocar una calidad de aire en el zócalo del mueble.

4. Prever un corte transversal minimo de salute de aire de aprox. 400~cm^2

5. Realizar una abertura de salute en la placar protectora del zocalo lo mas grande possible para mantener una corriente de aire y un nivel de ruido bajo.

6. Para garantizar un correcto funciona del aparato, prever la ventilacion de la placac de cocacion por medio de una calidad de aire con una secacion minima de 200~cm^2 en la parte inferior del mueble.

7. Retirar las virutas antes de los problemas de corte.
8. Sellar las superficies de corte con material resistente al calor y al agua. Fig. 25

Montar un aparato para funciona con recirculación de aire con un canal de recirculación de aire

1. En caso de funciona con canal de recirculación de aire, utilizar la junta, el canal de recirculación de aire, el difusor y el filtro desodorizante.
2. Tener en cuenta las dimensiones de losDistinctos codos rectangulares. Pagina 10

Fijar la junta

Fijar la junta suministrada en el codo del canal plano, a 5 mm como máximo desde el borde. Fig.36

Insertar el codo del canal plano

• Insertar el dato rectangular en la abertura de calidad de la parte posterior del aparato. → Fig. 37

Insertar el aparato en el hueco de la encimera

1. Asegürese de que el cable de connexion está conectado al aparato.
2. Insertar cuidadosamente el aparato en el hueco de la encimera.

Fig. 38

Instalar el sistemas de tuberías entre el aparato y el difusor

1. Conectar entre si los componentes del canal de recirculación de aire.

-Fijar los connectores planos del conducto encajandolos en su situio.
- Para una fijación adicional, atornillar los conectores de conductos planos con在哪用的 plácico PT 4x8 mm.

Fig. 39

1. Conectar el canal de recirculación de aire al dato rectangular de la parte trasera de la placá de ccoción.
   Fig. 40
2. Unir el difusor con el canal de recirculacion de aire.
   Fig. 41

Preparar los muebles para el funciona en evacuación exterior del aire

1. Retirar la pared posterior del mueble en caso necesario.
2. En caso de salute de aire al exterior, tener en cuenta las dimensiones correspondentes para realizar el corte en la placata posterior en combina-acion con un dato rectangular.

Fig. 42

1. Retirar las virutas afterwards de los problemas de corte.
2. Sellar las superficies de corte con material resistente al calor y al agua.

Fig. 25

Montar el aparato para evacuacion exterior de aire

1. En caso de funciona con evacuation exterior de aire, utilizing la junta y el filtro acústico.
2. Tener en cuenta las advertencias sobre la tuberia de salute de aire. → Pagina 12

Fijar la junta

Fijar la junta suministrada en el codo del canal plano, a 5 mm como máximo desde el borde. Fig.36

Montar el Sistema de tuberías

1. Insertar el dato rectangular en la abertura de calidad de la parte posterior del aparato. Fig. 37
2. En caso necessario, montarthers elements del systemade tuberias.

Insertar el aparato en el hueco de la encimera

1. Asegürese de que el cable de conexión está conectado al aparato.
2. Insertar cuidadosamente el aparato en el hueco de la encimera. Fig. 38

Establecer la connexion de salute de aire

1. Fijar el tubo de salute de aire al dato del conduc- to plano.
2. Establecer la connexion con la abertura de calidad de aire.
3. SellarADEducamente los+puntos de unión.

Insertar los filtros

Nota: Insertar el filtro desodorizante en configuracion con recirculacion de aire.
Insertar el filtro acustico en configuracion con evacuacion exterior de aire.

1. Tener enIELDa la direc tion de la corriente de aire del filtro.
2. Insertar dos de los filtros en los lados izquierdo y derecho del aparato y empujarlos hacía delante. Fig. 43
3. Insertar losotros filtres en los lados izquierdo y derecho del aparato. Fig. 44

Montar el filtro antigrasa

Montar el filtro antigrasa.
Fig. 45

Establecer la connexion de corrente

1. Tener enIELDa los datos de connexion indicados en la placadecharacteristicas.
2. Variante 3 N: connectar el cable a la toma de corriente como se indica en la figura. Fig.46
3. Variante 2 N: conectar el cable a la toma de corriente como se indica en la figura. Fig.47
4. Variante 1 N: connectar el cable a la toma de corriente como se indica en la figura. Fig. 48
5. Variante 2 L/2 N: connectar el cable a la toma de corriente como se indica en la figura. Fig. 49

6. Tener en cuenta los colores de los cables.

7. BN: Marrón

8. BU: Azul
9. GN/YE: Amarillo y verde
10. BK: Negro

11. GY: Gris

12. Si es necessario, según el tipo de connexion, disponible de otra manière las virolas de cable suministradas de fibrama.

13. Si fauna necessario unir dos cables, utilizar una virola de cable.

-Acortar los conductores.
- Retirar el aislamento.

Comprobar el funciona

1.Encender el aparato.
2. Si se enciende 0480,655barao no esta correctamente connectado. "Comprobar y corregir la connexion electrica", Pagina 14
3. Si no aparece ningún error en el panel indicador del aparato, comprobar el funcionaimiento de la ventilación según las instrucciones de uso.

Comprobar y corregir la connexion electrica

1. Desconectar el aparato de la corriente.
2. Comprobar que la connexion al aparato (fig. 4) y la connexion deILA (fig.8) se correspondan con lasindicaciones del esquema de connexion incluidoen las presentes instrucciones de montaje. "Preparar la connexion electrica", Pagina 11 "Establisher la connexion de corriente", Pagina 14
3. En la variante 3 N, se debeOLLOW la figura si- guiente. Fig.50
4. En la variante 2N se debeOLLOW la figura siguiente. Fig. 51
5. En la variante 1 N, se debeOLLOW la figura si- guiente. Fig. 52

Cambi ar el indicator al functionamento con evacuacion exterior de aire

1. En caso de configuracion con evacuation exterior de aire, el indicator del control electrico pueda Cambiarse en los ajustes basics.
2. Paraarlo,consultar el apartado deajustesbasicos enelmanualdeuso.

Desmontar el aparato

ATENCLION!

Las herramrientas peuvent darar el bastidor del aparato.

• No hacer palanca con el aparato desde arriba hacia fauna.
• Desconectar el aparato de la red electrica.
• Retirar el conducto de evacuacion exterior de aire o aflojar las uniones de recirculacion de aire.
• Extraer el aparato presionando desde abajo.

de

Lieferumfang

Aquí encontrar o número QR para o video de montagem.

Fig. 2

Medidas do aparelho

Aquincontraasmedidasdoaparelho

Fig. 8

AVISO - Perigo: magnetismo!

AVISO - Risco de intoxicacao!

AVISO - Risco de intoxicacao!

Os gases de combustao aspirados podem levar a intoxicacao.

Colocar o aparelho no recorte da bancada de trabajo

1. Dla wyciecia w tylnej sciance nalezy zwróci uwage na odpowiednie wymiary podczas违法违规a zadapterem. Rys. 26
2. Zmierzyc grubosc blatu roboczego. Przenieszć pomiar na szablon, narysownik odpowiadaję jej li⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁻⁺

Rys. 27
