Tuotetyyppi	Liesi integroidulla liesituulettimella
Merkki	Siemens
Malli	EH875BE15E
Mitat (L x S x K)	Noin 900 x 520 x 80 mm (arvio)
Paino	≤ 25 kg
Sähköliitäntä	230 V, 50/60 Hz, liitäntä 1N, 2N, 3N tai 2L/2N
Maksimiteho	Noin 7,4 kW (arvio)
Keittoalueiden lukumäärä	4 (arvio)
Keittotyyppi	Induktio (arvio)
Poistotavat	Ulospuhallus tai kierrätysilma
Mukana tulevat suodattimet	Rasvasuodatin, hajunsuodatin, äänisuodatin
Maksimi ilmanvirtaus	Ei määritelty (arvio 600 m³/h)
Maksimi melutaso	Ei määritelty (arvio 65 dB)
Turvaetäisyys (elektroninen implantaatti)	≥ 10 cm (pysyvät magneetit)
Suojausluokka	I
Asennus	Upotettava, työtaso kestää 60 kg
Suodattimien huolto	Puhdista rasvasuodatin säännöllisesti, vaihda hajun- ja äänisuodattimet
Korjattavuus	Varaosat saatavilla Siemensin huoltokeskuksesta
Toimitussisältö	Laite, kiinnityslistat, tiivisteet, kierrätysadapteri, suodattimet, asennusohje
Takuu	2 vuotta (Siemensin vakiotakuu)

Usein kysytyt kysymykset - EH875BE15E SIEMENS

Miten laite asennetaan työtasoon?

Asennuksen saa suorittaa vain ammattilainen. Noudata upotusmittoja (katso kuva 14) ja käytä mukana tulevia kiinnityslistoja. Graniittityötasossa käytä lämmönkestävää liimaa. Varmista, että kaappi kestää jopa 90 °C lämpötilan.

Mitkä ovat mahdolliset poistotavat?

Laite voi toimia ulospuhallustilassa (vaatii ulkoilmanvientikanavan) tai ilman kierrätystilassa (hajunsuodattimen ja diffuusorin kanssa). Kierrätystilassa jätä ilmanvienti kaapin jalkalistaan (poikkipinta-ala ≥ 400 cm²).

Miten laite kytketään sähköön?

Sähköliitännän saa suorittaa vain ammattilainen. Käytä mukana tulevaa kaapelia ja liitä se verkkoasi vastaavan kaavion mukaisesti (1N, 2N, 3N tai 2L/2N). Noudata johtojen värejä: BN (ruskea), BU (sininen), GN/YE (keltavihreä), BK (musta), GY (harmaa). Asenna suositeltu vikavirtasuoja.

Miten suodattimet puhdistetaan?

Rasvasuodatin pestään säännöllisesti astianpesukoneessa tai käsin harjalla. Hajunsuodattimia (hiili) ja äänisuodattimia ei pestä; vaihda ne 6–12 kuukauden välein käyttötiheyden mukaan.

Mikä on turvaetäisyys henkilöille, joilla on sydämentahdistin?

Laitteessa on pysyviä magneetteja. Henkilöiden, joilla on elektronisia implantaatteja (sydämentahdistin, insuliinipumppu), on pidettävä vähintään 10 cm etäisyyttä laitteesta.

Voiko laitteen asentaa uunin tai astianpesukoneen yläpuolelle?

Ei. Ohjeissa kehotetaan välttämään muiden laitteiden (uuni, jääkaappi, astianpesukone, pesukone) asentamista lähelle. Asennus on tehtävä omalle työtasolle.

Miten näyttö säädetään ulospuhallustilaan?

Elektronisen ohjauksen perusasetuksissa muuta parametri kierrätystilasta (oletus) ulospuhallustilaan. Katso käyttöohjeen luku 'Perusasetukset'.

Mitä tehdä, jos laite näyttää '400 E851BumeI'?

Tämä viesti tarkoittaa sähköliitäntävirhettä. Tarkista liitännät liitäntäpistorasiassa (kuva 15–23) ja varmista, että kytkentäkaaviot vastaavat. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten laite puretaan asennuksen jälkeen?

Irrota ensin virta. Irrota poistokanava tai kierrätyskanavat. Työnnä laitetta alhaalta nostaaksesi sen upotuksesta. Älä käytä kehystä vipuna, jotta se ei vahingoitu.

Mitkä ovat työtason aukon mitat?

Tarkat mitat on annettu asennuspiirroksessa (kuva 14). Yleensä aukko on noin 880 x 500 mm (tarkista omasta ohjeestasi). Poraa myös neljä 6 mm:n reikää kiinnitystä varten.

KÄYTTÖOHJE EH875BE15E SIEMENS

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja etta kaikki osat ovat mukana.

→Kuva 1

QR-koodi Asennusvideo

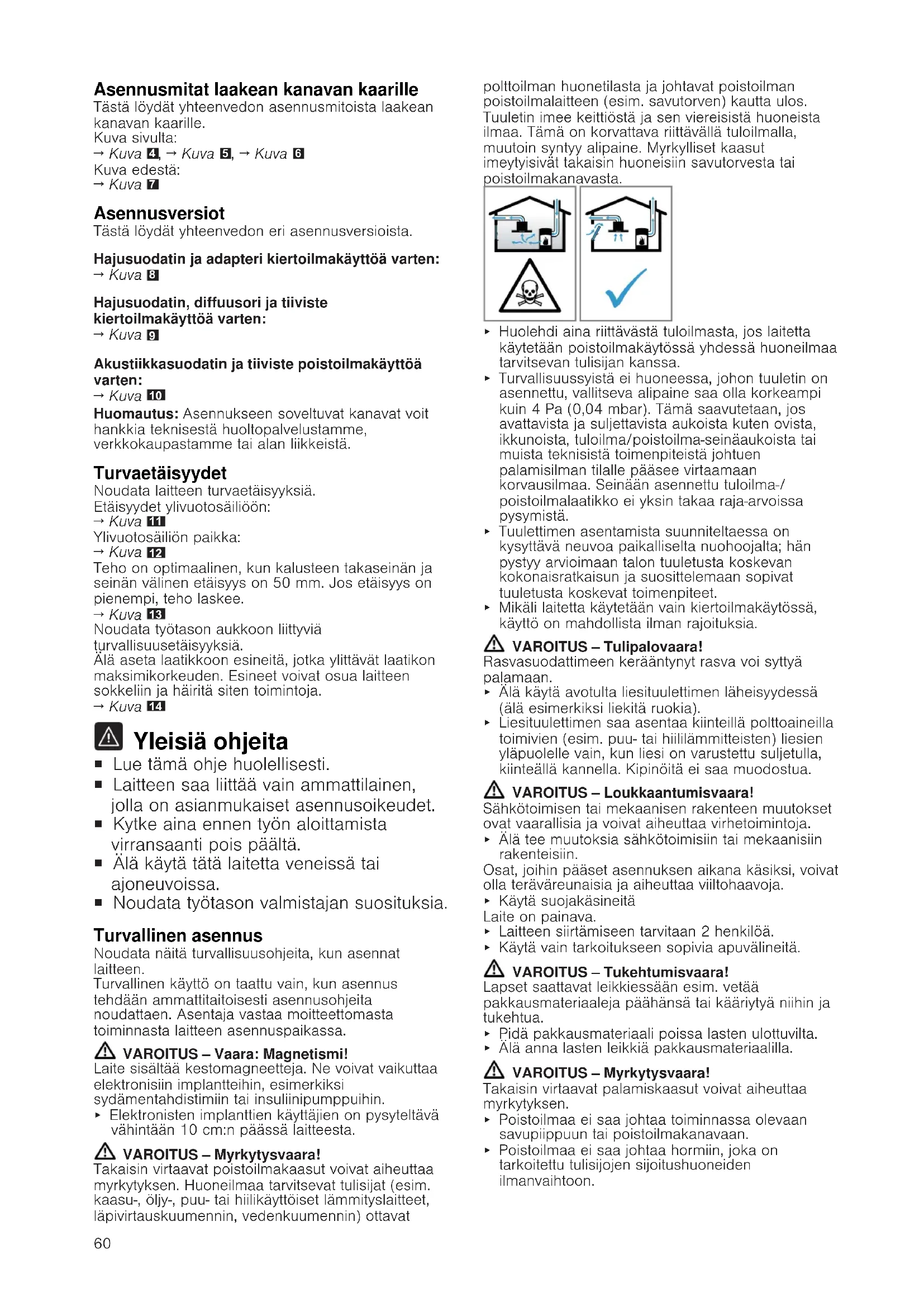

Asennusmitat laakean kanavan kaarille

Tästa lóydát yhteenuvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta:

→Kuva4→Kuva5→Kuva6

Kuva edestä:

→Kuva7

Asennusversiot

Tästa lóydát yhteenuvedon eri asennusversioista.

Hajusuodatin ja adapteri kiertoilmakayttoa varten:

→Kuva 8

Hajusuodatin, diffuusori ja tiiviste

Akustiikkasuodatin ja tiiviste poistoilmakaytöä varten:

→Kuva 10

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan liikkeista.

Turvaetaisyydet

Noudata laitteen turvaetaisyyksiä.

Etaisyydet yliuvotosaillio:

→Kuva

Ylivuotosaillion paikka:

→Kuva 12

Teho on optimaalinen, kun kalusteen takaseinan ja seinan valinen etaisyys on 50~mm . Jos etaisyys on pienempi, teho laskee.

→Kuva 13

Noudata tyotason aukkoon liittyvi
turvallisuusetäisyyksiä.

Ala aseta laatikkoon esineita, jotka yllittavat laatikon maksimikorkeuden. Esineet voivat osua laitteen soskeliin ja hairitta siten toimintoja.

→Kuva 14

Yleisiä ohjeita

Lue tāmā ohje huolellisesti.
Laitteen saa liittäa vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Kytke aina ennen työn aloittamista virransaanti bois paälta.
- Alä kaytä tata laitetta veneissä tai ajoneuvoissa.
Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdäan ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implantien käytäjen on pysytëtëvā vahintäan 10 cm:n paëssa laitteesta.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrktyksen. Huoneilmaa tarvitsevat tulisijat (esim kaasu-, oljy-, puu- tai hiilikayttoiset lammityslaitteet, lapivirtauskuumennin, vedenkuumennin) ottavat

poltoilman huonetilasta ja johtavat poistoillman poistoilmalaitteen (esim. savutorven) kautta ulos.

Tuuletin imee keittiösta ja sen viereisista huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivat takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittavastu tuloilmasta, jos laitetta kaytetaan poistoilmakaytossa yhdessahuoneilmaa tarvitsevan tulisijan kanssa.
- Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista ukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista teknisistä toimenpiteista johtuen palamisilman tilalle paasee virtaamaan korvausilmaa. Seinaan asennettu tuloilma-/ poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.
Tuulettimen asentamista suunniteltaessa on kysyttavä nuvoa paikalliselta nuohoojalta; han pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
Mikali laitetta kaytetaan vain kiertoilmakaytossa, kaytt on mahdollista ilman rajoituksia.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen keraantnyr rasva voi syttya palamaan.

• Alä käytä avotulta liesituulettimen läheisyydessä (alä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä poltoaineilla toimivien (esim. puu- tai hiilämmitteisten) liesien ylapuolelle vain, kun liesi on varustetu suljetulla, kiinteallä kannella. Kipinoitä ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sahkötoimisen tai mekaanisen rakenteen muutokset ovat vaarllisia ja voivat aiheuttaa virhetoimintoja.

Ala tee muutoksia sahkotoimisiin tai mekaanisiin rakenteisiin.
Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita

Laite on painava.

Laitteen siirtamiseen tarvitaan 2 henkiloa.
Käytä vain tarkoitukseen sopivia apuvälineita.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessaan esim. vetaa pakkaumateriaaleja paahansa tai kaariytya nihin ja tukehtua.

• Pidä pakkaismateriaali poissa lasten ulottuvilta.
• Alä anna lasten leikkä pakkausmaterialiaalila.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.

• Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.

• Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, sihen on saatava lupa paikalliselta nuohoojalta.
  Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa kayttava tulisija, liesituulettimen viransyotttoon asennettava asianmukainen turvakytkin.

Sahkölitäntäa koskevia ohjeita

Jotta laitteen sahkoliitantä on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähkölskun vaara!

Laite pitaa saada aina irrotettua verkkovirrasta. Laitteen saa liittaa vain maaraystenmukaisesti asennetttuun pistorasiaan.

• Kiinteaaan sahkoliitantaan on asennettava ylijanniteluokan lIhtojen ja asennusmaaraysten mukainen jokananapainen katkaisin.
  Kiintean sahkoasennuksen saa tehdā vain sahkoasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (FI-katkaisin) laitteen jannitteensaannin virtapirjin.
• Alā taita liitantäjohtoa tai jata sita puristuksiin alakä vi sita teravien kulmien lahelle.
  Sijoita liiantäjohto siten, etta se ei kosketa laitteen kuumaa koteloa.
  Käytä vain laitteen mukana toimitettua tai tekisen huoltopalvelun toimittamaa liitantäjohtoa.
  Laite on radiohäiriösuojattu EY-märäysten mukaisesti.
  Laitteen suojaluokka on 1. Laitteen kaytö on siten salittu vain maadoitusliitannan kanssa.
• Valmistaja ei vastaa käyttohäiriöistä tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sahköasennuksesta.

Sahkoliitannan valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilösto.

1. Noudata sahkolitantaa koskevia ohjeita. Jos asennus on tehty virheellisesti tai epaasianmukaisesti, takuu raukeea.
2. Jos tarvitset pidemman verkkoliitantajohdon, ota yhteys huoltopalveluun. Kaytettavissa on liitantajohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkjoho to liiantarasiaan.

Liitantarasianavaaminen

Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva 15

Liitantarasian valmistelu

1. Irrrota ruuvi. → Kuva 16
2. Nosta kiristintä ruuvimeisselin avulla. → Kuva 17
3. Irrota kirstin. Kuva 18

Johdon liittäminen liitäntärasiaan

1. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 19

2. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 20

3. Liitta liittannan 1 N kohdalla johto liitantarasiaan kuvan osoittamalla ravalla. Kuva 21

4. Liitä 2 L / 2 N:n kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. Kuva 22

5. Ota huomioon johtojen varit.

6. BN:ruskea

7. BU: sininen
8. GN/YE: keltainen ja vihrea
9. BK: musta

10. GY: harmaa

11. Asenna tarvittaessa mukana toimitetut kupariliittimet liitantakuvan mukaan.

12. Liitä johdot ja kiristä sitten liitantärasian ruuvit.
13. Liitantakuvan mukaisen liitannan 1 N\~ tai 2 L/ 2 N yhteydessa vastaa 1 tuuletinmoottoria.
14. Liitannan 2N^- / 3N^- yhteydessa vastaa valeh L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitta verkkjoho to kiristimellä.
2. Kiristä ruvi oikeaan asentoon.
3. Älä kayta akkuruuvinvaannintä.
   → Kuva 23
4. Sijoita johdot liitantarasian keskelle, jotta liitantarasian sulkeminen on helppompaa.
5. Sulje liitantarasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmapatkea.
- Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, piententavat postoimutehoa ja nostavat tuulettimen aanitasoa.
Kaytä palamattomasta materiaalista olevaa poistoilmaputkea.
- Jotta välät t kondensssiven den paluuvirtauksen, asenna poistoilmaputki 1^ kaltevuudelle laitteesta.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

Halkaisija 150 mm vastaa n. 177 cm².
Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Alä kaytä laakeita kanavia, joissa on jyrkkiä kaantöja.

Pyöröputket

Käytä pyöröputkia, joiden sisahalkaisija on 150% mm.

Poistoilmakaytöä koskevia ohjeita

Poistoilmakäytössä pitäa asentaa takaiskuläppä.

Huomautukset

• Jos laitteen mukana ei tule takaiskulappaa, se voidaan hankkia alan liikkeestä.
• Jos poistoilma johdetaan ulos ulkoseinan lapi, tulee kayttaa teleskooppilitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittavan kantava. Laitteen maksimipaino on n. 25 kg. Tyotason, johon laite asennetaan, pitäk kestäa n. 60 kg:n kuormitus.

2. Varmista, etta kalusteen vakaus on taattu myos asennusaukon valmistamisen jälkeen.

3. Erityisesti ohuiden tyotasoen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.

4. Ota huomion laitteen paino ja lisakuormitus.
   -Kayta kuumuutta ja kostenutta kestavaa vahvikemateriaialia.
5. Varmista, etta kaluste kestaa kuumuutta 90^ saakka.
6. Alä asenna alapuolle muita laitteita, esim. uuneja, kylmalaitteita, astianpesukoneita tai pyykinpesukoneita.
7. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.

Kannatinkiskojen asennus

Asenna kannatinkiskot kalusteeseen.

-Liimaa kannatinkiskot kiviseen tyotasoon. Jos tyotaso on kivea, kayta kuumuutta kestavaa, metallin ja kiven liimaamiseen soveltuvaa liimaa.
- Älä käytä tiivistämiseen silikonia.
→Kuva 24

Kalusteen alkuvalmistelut

Vaatimus: Kalusteiden pitäa kestäa lampöä aina 90^ :een asti.

1. Piirra kalusteaukko asennuspiirroksen mukaan.
   →Kuva 14
2. Poraa neljä halkaisijaltaan 6 mm:n reikää.
   Kuva 25
3. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^
   Kuva 25

Vahimmäsetäisyksien noudattaminen, kun asennus tehdään vetolaatikon ylapuolelle

1. Ota huomioon vahimmäisetäisydet, jotta ylvuotosäliö voidaan poistaa asennetusta laitteesta.
   →Kuva 11
2. Ota huomion yilivuotosaillion paikka.

→Kuva12

Kalusteen valmistelu kiertoilmakaytönn adapterilla

Huomautus: Emme suosittele asennusta termisesti eristamattomaan ulkoseinaan tai kylman pohjan yli ( ≥ 0,5W / m^2 ^ C)

1. Noudata kyseisiä mittoja, kun teet takaseinaa aukon adapterin kaytloä varten. Kuva 26
2. Mittaa tyotason vahvuus. Siirra mitta sapluunaan ja piirra tata vastaava viiva.
   →Kuva 27
3. Leikkaa sapluuna seuraavia viivoja myöten: työtason vahvuuden merkitty viiva A, leikkaava keskiviiva B ja perusviiva sisempään ilmanpoistoon C.
4. Piirra aukon keskikohta tyotasossa keskilinjaksi kalusteen takaseinaan. Kuva 28
5. Kohdista sapluuna kalusteen takaseinan keskilinjaan ja tyotason alareunaan.
6. Tee takaseinaan aukko sapluunan mukaan.
7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuuttakestäviksi ja vedenpitäviksi. Kuva 25

Ilmanvaihto

1. Jos kyseessä on kiertoilmakäytö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

-Suunnittele ilmanpoistoyksikolle vahintaan. 400~cm^2 :n poikkileikkaus.
-Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja kayntiäani pysyvät pieninä.

1. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

Kiertoilmakaytöisen laitteen asentaminen adapterilla Tivisteen kiinnittäminen adapterin

• Kiinnitä tiiviste adapteriin enint. 5 mm etäisyydelle reunasta.
  →Kuva 29

Adaptererin asentaminen

1. Puhdista liimapinta takaseinassä olevan asennusaukon ympärilta ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon.

→Kuva 30

1. Poista liimanauhan suojamuovi adapterista. Kuva 31

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 32

Adaptererin kiinnitsy

1. Tartu adapteriin keskimmäisista kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinäa vasten ja liimaa kiinni. → Kuva 33
2. Kiinnitä adapteri tarvittaessa lisäksi ruuveilla. → Kuva 34

Kalusteen valmistelu kiertoilmakaytöön kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseinä.
2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käytöä varten. Kuva 35
3. Jos kyseessä on kiertoilmakayttö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

Suunnitte ilmanpoistoyksikolle vahintaan n. 400~cm^2 :n poikkileikkaus.
-Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäani pysyvät pieninä.

1. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaa n 200~cm^2 olevan ilmanvaihtoaukon kautta.
2. Poista lastut aukon tekemisen jälkeen.
3. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 25

Laitteen asennus kiertoilmakäytolle kiertoilmakanavalla

1. Käytä kiertoilmakäyttoön tiivistettä, kiertoilmakanavaa, diffuusoria ja Hajusuodatinta.
   2 Ota huomioon eri laakean kanavan kaarien mitat. Sivu 60

Tivisteen kiinnittäminen

• Kiinnitä mukana toimitetu tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta. Kuva 36

Laakean kanavan kaaren asentaminen

• Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.
  →Kuva 37

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Putkien asentaminen laitteen ja diffuusorin valille

1. Liitä kiertoilmakanavan rakenneosat yhteen. -Kiinnitta laakean kanavan liittimet lukitsemalla.
   -Kayta Iaakean kanavan liittimien kiinntykseen lisaki 4 muoviruuvia PT 4x8 mm. Kuva 39
2. Liitä kiertoilmakanava laakean kanavan kaareen keittotason takaosassa.
   Kuva 40
3. Liitä diffuusori kiertoilmakanavaan. Kuva 41

Kalusteen valmistelu poistoilmakaytöön

1. Poista tarvittaessa kalusteen takaseinä.
2. Noudata kyseisiä mittoja, kun teet takaseinaa an aukon laakean kanavan kaaren käyttoa varten. Kuva 42
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuuttakestäviksi ja vedenpitäviksi. Kuva 25

Laitteen asentaminen poistoilmakäytolle

1. Käytä poistoilmakäytöön tiivistettä ja akustiikkasuodatinta.
2. Noudata poistoilmaputkea koskevia ohjeita. Sivu 61

Tivisteen kiinnittäminen

• Kiinnitä mukana toimitetu tiiviste matalan kanavan kaareen enintään 5 mm:n etäisyydelle reunasta. → Kuva 36

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla. Kuva 37
2. Asenna tarvittaessa lisaa putkielementtejä.

Laitteen asentaminen työtason aukkoon

1. Varmista, etta liitantajohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Poistoilmaltiattann ansentaminen

1. Kiinnita poistoilmaputki laakeaan kanavaan.
2. Tee liitantä poistoilma-aukkoon.
3. Tiivistä liitoskohdat sopivaa menetelmaa käytäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakaytossahajusuodattimet paikoilleen.
Aseta poistoilmakaytossa akustiikkasuodattimet paikoilleen.

1. Ota huomion suodatinten ilmanvirtauksen suunta.
2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja työnnä eteenpän. Kuva 43
3. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen. Kuva 44

Rasvasuodattimen asennus

• Aseta rasvasuodatin paikalleen. Kuva 45

Sahkoliitanta

1. Ota typpikilvessä olevat liiantätedot huomion.

2. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 46

3. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 47
4. Liitta liittannan 1 N kohdalla johto liitantarasiaan kuvan osoittamalla ravalla. Kuva 48
5. Liitta liittannan 2 L/2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 49

6. Ota huomioon johtojen varit.

7. BN:ruskea

8. BU: sininen
9. GN/YE: keltainen ja vihrea
   BK: musta

10. GY: harmaa

11. Liitantiatyypista riippuen saatetaan tehtaalta toimitettuja johdinholkkeja joutua sijoittamaant tarvittaessa toisin.

12. Liitä tarvittaessa kaksi johtoa käyttemälä johdinholkkia.
13. Lyhenna johtimet.
14. Poista eriste.

Toiminnan tarkastus

1. Kytke laite pälle.

2. Jos O'Ba Eba na ytoSSa, laitetta ei ole liitetty oikein. "Sahkoliitannnan tarkastus ja korjaus", Sivu 63

3. Jos laitteen näytöön ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta käyttoohjeen perusteella.

Sähköllitännän tarkastus ja korjaus

1. Irrota laite sahkoliitannastä.
2. Tarkasta, vastaako liitantä laitteessa (kuva 4) ja rakennuksen puoleinen liitantä (kuva 8) tassa asennusohjeessa olevaa liitantäkaaviota. "Sahkoliitann valmistelu", Sivu 61 "Sahkoliitantä", Sivu 63
3. Ota liitannan 3 N kohdalla huomioon seuraava kuva. Kuva 50
4. Ota liitännän 2 N kohdalla huomioon seuraava kuva. Kuva 51
5. Ota liitannan 1 N kohdalla huomioon seuraava kuva. Kuva 52

Näytön muuttaminen poistoilmakäyttoön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näytö perusasetuksissa poistoilmakäytöa varten.
2. Ota huomioon kayttoohjeen luku Perusasetukset.

Laitteen irrotus HUOMIO!

Tyokalut voivat vaurioittaa laitteen runkoa.
Ala nosta laitetta ylhaltta pain bois paikaltaan.
1. Irrota laite sahköverkosta.
2. Poista poistoilmakanava tai irrotakiertoilmalitannat.
3. Paina laite alhaalta pain bois paikaltaan.

Zakres dostawy
