Tipo de produto	Impressora térmica direta
Velocidade de impressão	200 mm/s
Largura do papel	79,5 ± 0,5 mm
Diâmetro máximo do rolo	83 mm
Densidade de impressão	576 ou 512 pontos/linha
Interfaces	USB, RJ11
Corte	Cortador parcial automático
Vida útil da cabeça	150 km
Códigos de barras suportados	UPC-A/UPC-E, JAN13, JAN8, CODE39, ITF, CODABAR, CODE93, CODE128
Códigos 2D	QR Code, PDF417
Buffer de memória	256 kbytes
Flash NV	256 kbytes
Alimentação	DC 24V / 2,5A
Adaptador de energia	AC 110-220V, 50-60Hz
Consumo	Baixo (não especificado)
Temperatura de operação	0 a 45 °C
Umidade de operação	10 a 80 %
Temperatura de armazenamento	-10 a 60 °C
Umidade de armazenamento	10 a 90 %
Peso	Aproximadamente 2 kg (estimativa)
Dimensões	Aproximadamente 200 x 150 x 120 mm (estimativa)
Drivers suportados	Win 8.1/10/11, Linux, Mac OS
Manutenção	Limpar a cabeça com álcool etílico
Segurança	Desconectar antes da limpeza, não usar em ambiente explosivo

Perguntas frequentes - appPOS80AMUSB Aqprox

Como carregar o papel na impressora?

Abra a tampa superior, coloque o rolo de papel térmico (80 mm) no compartimento, puxe um pouco de papel para fora da tampa e feche a tampa.

O que fazer se a impressão estiver pouco nítida ou faltando partes?

Isso pode indicar que a cabeça de impressão está suja. Desconecte a impressora, aguarde esfriar e limpe a cabeça com um pano de algodão embebido em álcool etílico.

Como realizar um autoteste?

Desligue a impressora, pressione e segure o botão de energia e religue-a. Solte após cerca de 2 segundos. A impressora imprime suas configurações atuais.

Como conectar a impressora a um PC?

Use o cabo USB fornecido para conectar a impressora ao computador. Conecte também o adaptador de energia. Instale o driver a partir do CD fornecido ou faça o download.

A impressora não liga, o que fazer?

Verifique se o adaptador de energia está corretamente conectado e a tomada funciona. Certifique-se de que o interruptor está na posição ON. Se o problema persistir, entre em contato com o suporte técnico.

Como redefinir a impressora para as configurações de fábrica?

Desligue a impressora, pressione e segure o botão de energia e religue-a. Após 20 segundos, solte o botão. Um bipe sonoro confirma a redefinição.

Quais tipos de papel são compatíveis?

Use papel térmico de boa qualidade, largura 79,5±0,5 mm, diâmetro máximo 83 mm, espessura 0,06-0,08 mm.

Como evitar danificar a cabeça térmica?

Não toque nela com os dedos ou objetos metálicos. Use apenas um pano macio e álcool para limpeza. Evite operar a impressora sem papel.

Como instalar o driver no Windows 10 64 bits?

Insira o CD, execute autorun.exe, siga o assistente. Selecione Windows 10, interface USB e o modelo POS-80C. Clique em 'Instalar agora'.

O que fazer se a lâmina de corte estiver suja?

Desligue a impressora e religue-a para tentar recuperar a lâmina. Se não funcionar, abra a tampa, gire manualmente a engrenagem da lâmina para a posição inicial, feche e recoloque o papel.

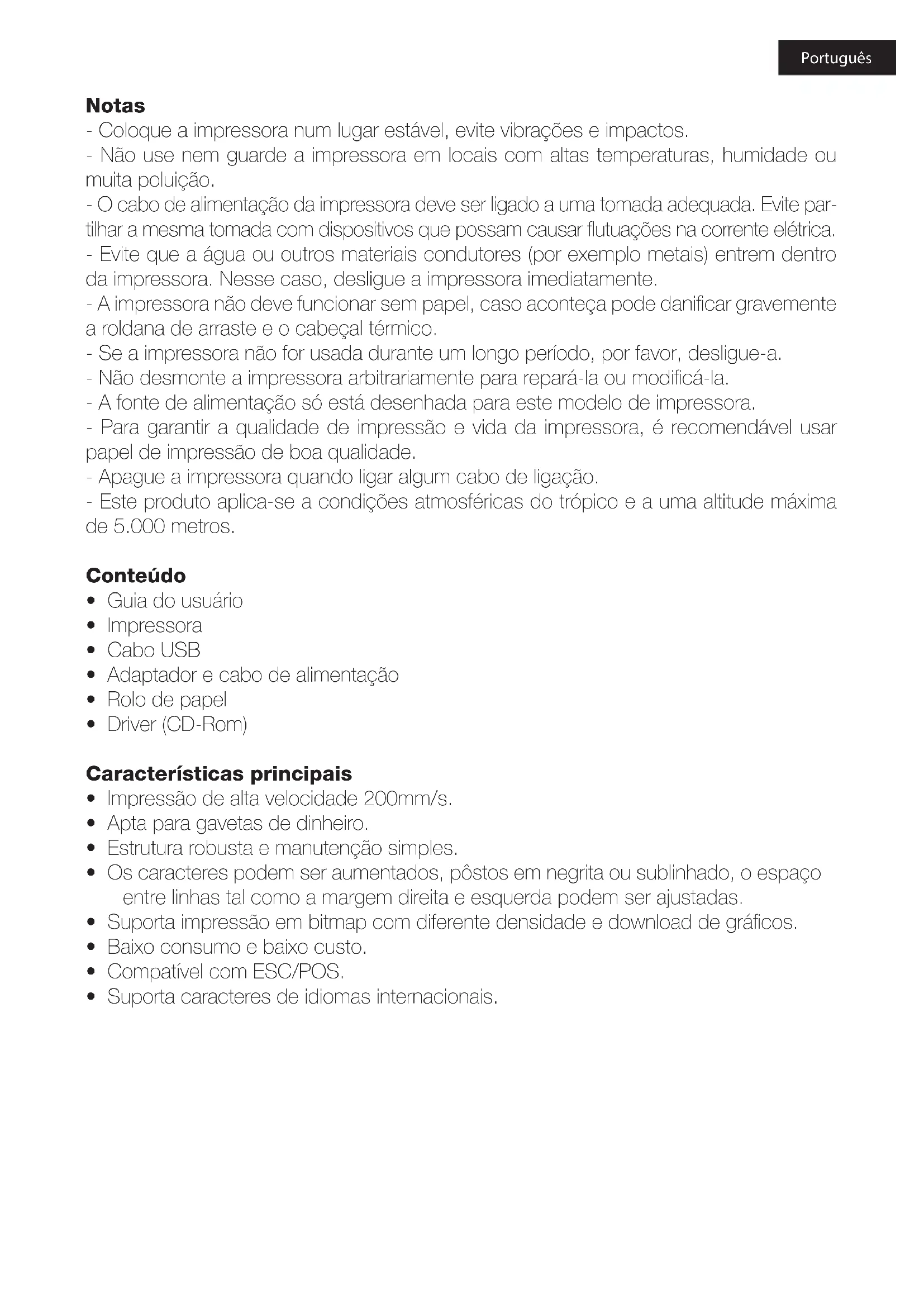

MANUAL DE UTILIZADOR appPOS80AMUSB Aqprox

• Coloque a impressora num lugar estável, evite vibrações e impactos.
• Não use nem guarde a impressora em locais com altas temperaturas, humidade ou muita poluição.
• O cabo de alimentação da impressora deve ser ligado a uma tomada adequada. Evite partilhar a mesma tomada com dispositivos que possam causar flutuações na corrente elétrica.
• Evite que a água ou outros materiais condutores (por exemplo metais) entrem dentro da impressora. Nesse caso, desligue a impressora imediatamente.
• A impressora não deve funcionar sem papel, caso aconteça pode danificar gravemente a roldana de arraste e o cabeçal térmico.
• Se a impressora não for usada durante um longo período, por favor, desligue-a.
• Não desmonte a impressora arbitrariamente para repará-la ou modificá-la.
• A fonte de alimentação só está desenhada para este modelo de impressora.
• Para garantir a qualidade de impressão e vida da impressora, é recomendável usar papel de impressão de boa qualidade.
• Apague a impressora quando ligar algum cabo de ligação.
• Este produto aplica-se a condições atmosféricas do trópico e a uma altitude máxima de 5.000 metros.

Conteúdo

• Guia do usuário
• Impressora
• Cabo USB
• Adaptador e cabo de alimentação
• Rolo de papel
• Driver (CD-Rom)

Características principais

• Impressão de alta velocidade 200mm/s.
• Apta para gavetas de dinheiro.
• Estrutura robusta e manutenção simples.
• Os caracteres podem ser aumentados, pôstos em negrita ou sublinhado, o espaço entre linhas tal como a margem direita e esquerda podem ser ajustadas.
• Suporta impressão em bitmap com diferente densidade e download de gráficos.
• Baixo consumo e baixo custo.
• Compatível com ESC/POS.
• Suporta caracteres de idiomas internacionais.

Especificações técnicas

Método de impressão Térmico direto
Velocidade de impressão 200mm/s.
Rolo de papel Largura: 79,5+0,5mm. Max. diam. ext: 83mm.
Densidade de impressão 576 ou 512 pontos/linha
Comando de impressão Compatível com ESC/POS
Interface	USB, RJ11
Auto cutter	Parcial
Durabilidade Vida do cabeçal:	150 km.
Código 2D QR Code, PDF417
Código de barras UPC-A/UPC-E/JAN13(EAN13)/JAN8(EAN8)/CODE39/ITF/CODABAR/CODE93/CODE128
NV flash	256 kbytes
Buffer	256 kbytes
Grossura do papel 0.06-0.08mm.
Entrada corrente transformador	AC 110V/220V, 50-60Hz
Entrada corrente impressora DC	24V=2.5A
Voltagem saída gaveta dinheiro	DC 24V=1A
Ambiente de trabalho Temperatura 0-45°C, umidade 10-80%
Ambiente de armazenamento	Temperatura -10-60°C, umidade 10-90%
Drivers Win 8.1/Win 10/Win 11/Linux	Win 2000/Win 2003/Win XP/Win 7/Win 8/UX/Mac OS

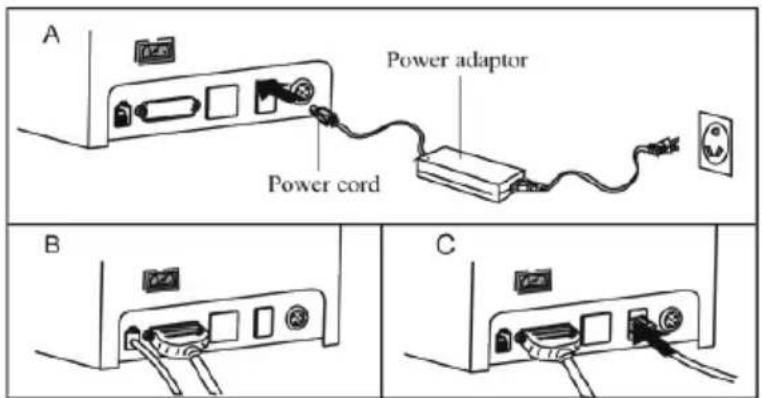

Instalação e configuração

1. Conecte o adaptador de corrente elétrica fornecido em uma tomada elétrica e na porta DC da impressora.
2. Conecte a impressora ao PC com o cabo USB.
3. Conecte a impressora em algum dispositivo do tipo caixa registradora se for necessário através da porta RJ11.
4. Mude o interruptor para a posição ON.

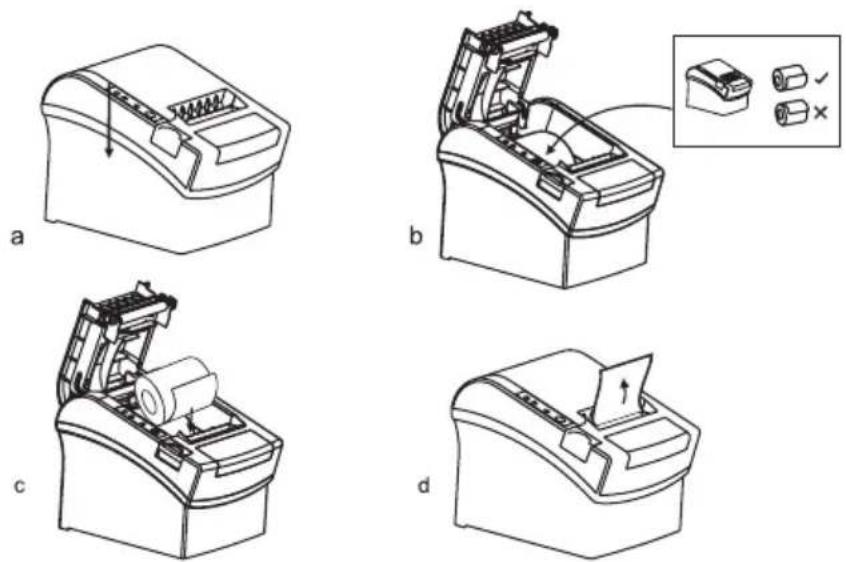

Carregamento do papel

A impressora sem fios usa rolos de papel térmico de 80 mm, com estrutura de carregamento fácil. O método para os instalar é o seguinte:

a. Abrir o painel superior da impressora.
b. Colocar o rolo de papel térmico no compartimento indicado no ícone mais abaixo.
c. Puxar um troço de papel para fora do painel, fechar o painel.

Funções

1. FEED: Pressione este botão para alimentar papel, e mantenha-o pressionado para alimentar papel continuadamente.
2. PAPER: Cuando se ilumina em conjunto com o indicador de Erro, avisa que a impressora está sem papel.
3. POWER: Se o indicador se ilumina, a impressora tem corrente.
4. ERROR: Ilumina-se quando a impressora não tem papel, por sobreaquecimento do cabeçal, etc.

Self Test

Depois de acender a impressora, apague-a, carregue e mantenha pressionado o botão de Feed e acende-a simultaneamente durante uns dois segundo, solte o botão e a impressora imprimirá o estado e a configuração atual.

Método hexadecimal

Depois de ligar a impressora, pressione e mantenha pressionado o botão de Feed e acende a impressora. Depois de 10 segundo deixe de pressionar o botão de Feed para entrar em código hexadecimal. A impressora imprimirá o despejo hexadecimal.

Valores por defeito

Com a impressora ligada, carregue e mantenha pressionado o botão de Feed e acenda a impressora. Depois de 20 segundo, deixe de pressionar o botão, a impressora emitirá um som, e ter-se-á iniciado o modo de restauração para estado de fábrica.

Bloqueio da lâmina

Método 1: Pressione o botão Power para apagar a impressora e volte a pressionar para acender a impressora e recuperar a lâmina.

Método 2: Abra a tampa superior da impressora, gire a engrenagem da lâmina para que volte à sua posição inicial, abra o painel e ponha o rolo de papel de novo. A impressora funcionará com normalidade.

¡Atenção! não abra o painel fazendo alavanca para evitar danificar o cabeçal térmico e a lâmina de auto corte.

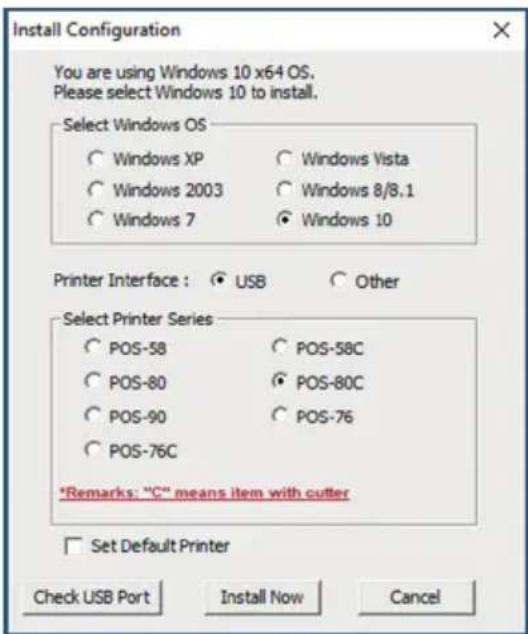

Instalação drivers

• Introduza o CD de instalação da impressora.
• Execute o arquivo autorun.exe.
• Execute o instalador do driver.
• Siga os passos do assistente de instalação até a próxima janela.
• Escolha o sistema operacional desejado e a impressora POS-80C.
• Para concluir a instalação, pressione o botão "Install Now". Aparecerá uma janela indicando que a instalação foi bem sucedida (success).
• No caso de escolher a interface "Ohter", vá até o Painel de Controle, Hardware e Som, Dispositivos e Impressoras. Clique com o botão direito do mouse sobre o ícone da impressora criada POS-80C, selecione propriedades da

impressora, ir a aba de Portas e escolher manualmente a porta correspondente. Finalmente aperte o botão encerrar.

Impressão via porta diretamente

Para imprimir diretamente necessita comandos de controle da Impressora. Comandos ESC/POS estão integrados internamente.

Limpeza da impressora

O cabeçal da impressão deve ser limpo sempre que aconteça o seguinte:

• A impressão não for clara.
- Faltar parte do texto.
- Ao colocar o papel, a impressora faz um som muito forte.
- Procedimento de limpeza do cabeçal:
- Desligue a impressora da tomada, abra o painel superior e tire o papel caso o tenha.
- Se acabar de imprimir, espere que o cabeçal arrefeça completamente.
- Use um pano de algodão empapado em álcool etílico absoluto para eliminar o pó e a sujidade da superfície do cabeçal.
- Quando o álcool se tiver evaporado por completo, feche o painel superior e imprima a página de prova novamente.

¡Atenção!

1. Assegure-se de que a impressora está deligada da corrente para a manutenção diária.
2. Não toque na superfície do cabeçal com as mãos ou parte metálicas, nem use ferramentas como pinças que possam arranhar o cabeçal, o rolamento ou a superfície do sensor.
3. Não use soluções orgânicas como gasolina, acetona, etc.
4. A impressão poderá continuar só depois de que se tenha completamente evaporado o álcool utilizado.

Instruções de segurança e manutenção

• Não use este produto num lugar com substâncias voláteis como álcool ou diluente de pintura ou perto do fogo. Fazê-lo pode provocar uma descarga elétrica ou um incêndio.
• Apague o seu equipamento imediatamente se se produzir fumo, um cheiro estranho ou ruído inusual.
• O uso inadequado pode provocar um incêndio. Desligue imediatamente o equipamento e contacte o seu distribuidor ou serviço técnico de Approx para assessoramento.
• Nunca tente reparar este produto você próprio. O trabalho de reparação incorreto pode ser perigoso e deixaria o produto fora da garantia.
• Nunca desmonte nem modifique este produto. A manipulação deste produto pode provocar lesões ou fogo.
• Assegure-se de utilizar o transformador fornecido e ligue-o corretamente, uma ligação incorreta pode causar um curto-circuito.
• Não permita que entrem matérias estranhas no equipamento. A entrada de objetos estranhos pode causar um curto-circuito no dispositivo.
• Se se verter água ou outro líquido neste equipamento, não o continue a usar. O uso continuado pode levar a fogo ou descarga elétrica. Desligue o equipamento imediatamente e contacte o seu distribuidor ou o serviço técnico de Approx para assessoramento.
• Não use este produto num ambiente onde possa existir gás inflamável ou gás explosivo. Não use aerossóis que contenham gás inflamável dentro ou à volta deste produto. Fazendo-o pode causar fogo.
• Não ligue cabos de formas diferentes às mencionadas neste manual. Diferentes ligações podem causar danos ao equipamento e queimaduras.
• Não toque em áreas dentro do produto que não sejam as mencionadas neste manual. Fazê-lo pode causar uma descarga elétrica ou queimaduras.
• Tenha o cuidado de não deixar cair este produto. O produto pode partir-se ou sofrer danos se cair.
• Não o use em lugares sujeitos a altos níveis de humidade ou pó. A humidade e o pó excessivos podem causar danos ao equipamento.
• Não coloque objetos pesados em cima deste produto. Nunca pare ou se apoie em cima deste produto. O aparelho pode cair ou colapsar-se causando roturas e possíveis danos.
• Para garantir segurança, desligue da corrente este produto antes de o deixar de usar durante um longo período.
• Antes de mover o produto, desligue-o da corrente e desligue todos os cabos a ele ligados.
• Não use este produto em lugares com altas temperaturas 60°C ou mais. Além disso,

não deixe nem guarde este produto em lugares que estejam a 60°C ou mais. Fazê-lo poderia provocar calor, fumo, ruturas, fogo ou fugas. Assegure-se de usá-lo dentro dos limites do meio ambiente e respeite condições de temperaturas para o seu uso.

Reciclado

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produto está sujeito a uma diretiva europeia, a 2002/96 / CE, sobre produtos elétricos ou eletrónicos, as baterias e acumuladores e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vida útil do aparelho, faça uso dos recipientes de reciclagem. Este gesto ajudará a reduzir os riscos para a saúde e preservar o meio ambiente. As câmaras municipais e os distribuidores fornecer-he-ão os detalhes essenciais sobre reciclagem do seu aparelho antigo.
