VERTIGO 26 - Lavadora de alta pressão Lavor - Manual de utilização gratuito

Tipo de produto	Limpador de alta pressão elétrico
Marca	Lavor
Modelo	VERTIGO 26
Uso	Doméstico (não profissional)
Pressão máxima	130 bar (estimativa)
Fluxo de água máximo	6,4 L/min (estimativa)
Alimentação elétrica	230 V ~ 50 Hz, 1500 W (estimativa)
Pressão máxima de entrada de água	1 MPa (10 bar)
Temperatura máxima da água na entrada	40 °C
Fluxo mínimo de água de alimentação	15 L/min
Tipo de proteção	Isolamento duplo, disjuntor diferencial 30 mA
Segurança	Parada de segurança no gatilho, sistema T.S. (parada automática), dispositivo de proteção do motor
Comprimento da mangueira de alta pressão	Aproximadamente 10 m (estimativa)
Peso	10 kg (estimativa)
Dimensões (C x L x A)	Não especificado
Nível de ruído	Não especificado
Funções principais	Limpeza de alta pressão, aspiração de detergente, lavagem com escova rotativa (acessório), jateamento de areia (acessório)
Manutenção e limpeza	Limpar o exterior com um pano seco, limpar o filtro de entrada de água, não usar detergentes agressivos
Peças de reposição e reparabilidade	Usar apenas peças originais ou aprovadas pela Lavor, contactar o serviço de assistência para reparo em garantia
Garantia	Garantia do fabricante de acordo com as normas vigentes, exclui desgaste normal e uso não conforme
Eliminação	Não descartar no lixo doméstico, depositar em ecoponto ou devolver ao distribuidor (REEE)

Perguntas frequentes - VERTIGO 26 Lavor

Como usar o limpador de alta pressão Lavor VERTIGO 26?

Conecte o aparelho, abra a torneira de água, coloque o interruptor em ON, destrave o gatilho da pistola e puxe a alavanca para iniciar. Solte a alavanca para parar. Use sempre o dispositivo de segurança quando não estiver pulverizando.

Qual é a pressão máxima do aparelho?

A pressão máxima é de aproximadamente 130 bar (estimativa). A pressão real pode variar conforme o acessório utilizado e a qualidade do abastecimento de água.

Posso usar uma extensão elétrica?

Sim, mas deve ser adequada para uso externo, à prova d'água e com seção mínima de 1,5 mm² para comprimento inferior a 20 m. A conexão deve ser mantida seca a pelo menos 60 mm do solo.

Como limpar o filtro de entrada de água?

Desaperte a conexão de entrada de água, remova o filtro (se presente) e enxágue com água limpa. Monte novamente. Esta operação é recomendada em caso de queda de pressão.

O que fazer se a pressão estiver baixa?

Verifique se o abastecimento de água é suficiente (fluxo mínimo 15 L/min), limpe o filtro de entrada, purgue o aparelho fazendo funcionar a bomba sem mangueira de alta pressão até que a água saia sem bolhas, e limpe o bico com um alfinete.

O aparelho pode aspirar detergente?

Sim, possui um sistema de aspiração de detergente. Use apenas detergentes recomendados pelo fabricante (xampu neutro biodegradável). Siga as instruções no manual para a conexão.

Como religar a máquina após uma parada de segurança?

O dispositivo de proteção do motor corta a alimentação em caso de superaquecimento. Aguarde alguns minutos, depois desconecte e reconecte o aparelho. Se o problema persistir, contate o serviço de assistência.

A água que sai do aparelho é potável?

Não, a água que passa pelos dispositivos antirretorno é considerada não potável conforme o manual. Não beba.

Posso usar o aparelho no inverno?

Se o cabo de alimentação for de PVC (tipo HVV-F), não use o aparelho em temperatura ambiente inferior a 0°C. Proteja também o aparelho do gelo para evitar danos.

Como fazer a manutenção do limpador de alta pressão após o uso?

Desconecte o aparelho e feche a água. Limpe o exterior com um pano seco, guarde a mangueira e a lança. Armazene em local seco e protegido do gelo, fora do alcance de crianças.

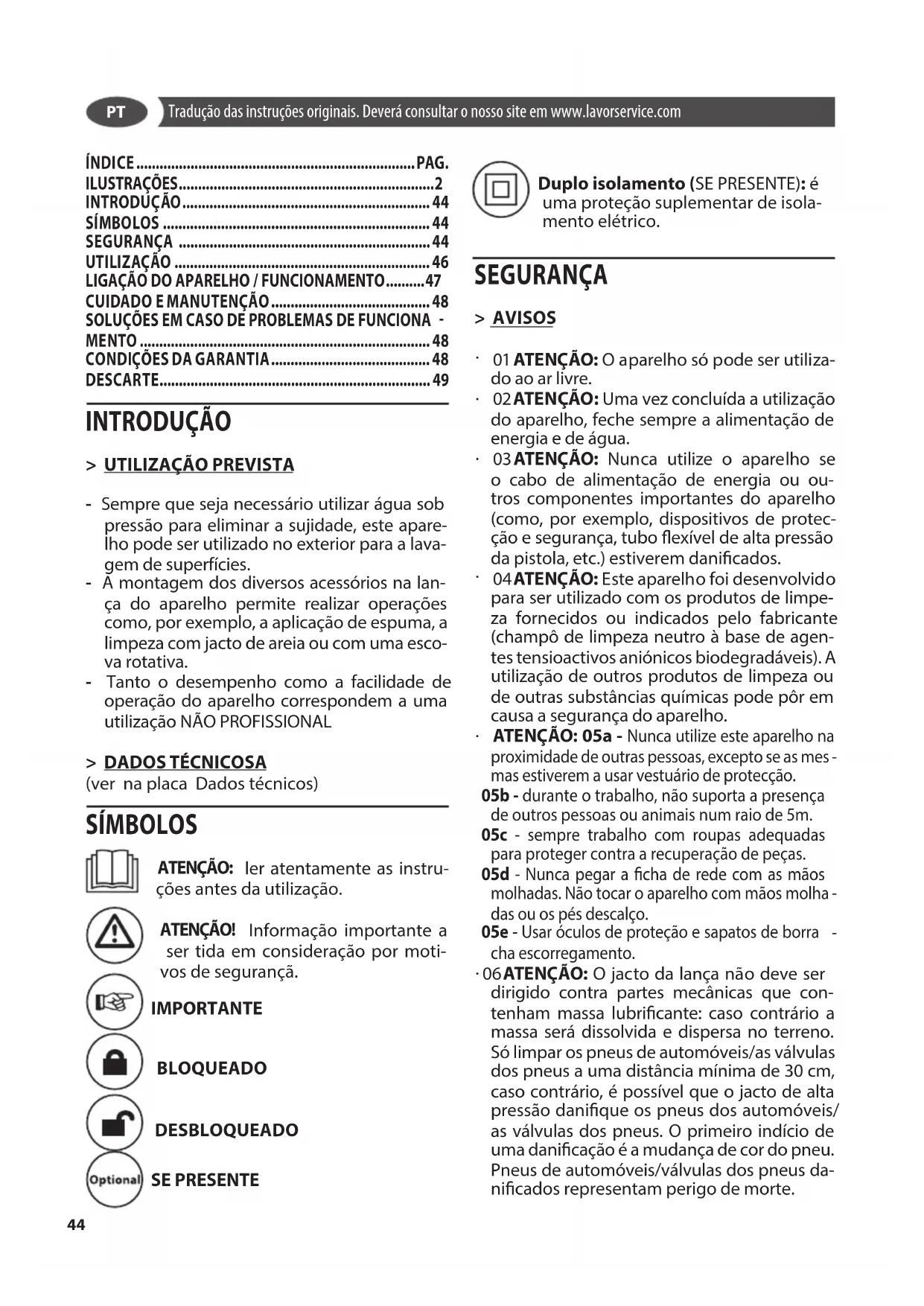

MANUAL DE UTILIZADOR VERTIGO 26 Lavor

CUIDADO Y MANTENIMIENTO

Verfiq. P

LIGACAO DO APARELHO / FUNCIONAMENTO....47

CUIDADO E MANUTENÇA 48

SOLUÇOES EM CASO DE PROBLEMAS DE FUNCIONA -MENTO 48

CONDIÇOÉS DA GARANTIA 48

DESCARTE 49

INTRODUÇÃO

> UTILIZACAO PREVISTA

• Sempre que sera necessario usar agua sob pressão para eliminar a sujidade, este aparecido pode ser utilisé no exterior para a lavagem de superficies.
• A montagem dos diversos acessórios na lança do aparecido permite realizar operações como, por exemplo, a aplicação de espuma, a limpeza com jacto de areia ou com uma escova rotativa.
• Tanto o desempenho como a felicidade de operacao do aparelho correspondem a umautilização NAO PROFISIONAL

> DADOS TÉCNICOSA

(very na plac Dados tecnicos)

SÍMBOLOS

ATENÇA: ler atentamente as instruções antes da'utilisation.

ATENÇA! Informação importante a ser tida em consideração por motivos de segurança.

IMPORTANT

BLOQUEADO

DESBLOQUEADO

SE PRESENTE

Duplo isolamento (SE PRESENTE): é uma proteção suplementar de isolamento eletrico.

SEGURANÇA

>AVISOS

01 ATENÇA: O aparelhosolepodserutiliza-do aoar livre.
02 ATENÇA: Uma vez conclusuía a utilizesçao do aparelho, feche sempre a alimentação de energia e de água.
03ATENÇA: Nunca utilize o aparelho se o cabo de alimentação de energia ou outros componentes importantes do aparelho (como, por exemplo, dispositivos de proteççao e segurarca, tubo flexivel de alta pressão da pistola, etc.) estiverem danificados.
04 ATENÇA: Este aparelho foi desenvolvimento para serutilizzato com os produits de limpeza fornecidos ouindicados pelo fabricante (champô de limpeza neutro à base de agentes tensioactivos aniónicos biodegradáveis).Autilizaçãodeoutros produits de limpeza ou de otheras substancias químicas pode por em causa a segurarà do aparelho.
- ATENÇA: 05a - Nunca utilize este aparelho na proximidade de outras pessoas, excepto se as vezes estiverem a usar vestuário de proteçao.
05b - durante o trabalho, não suporta a Presence de outros pessoas ou animais num rai do 5m.
05c - sempre trabajo com roupas adequadas para proteger contra a recuperação de peças.
05d - NuncaPEGARa ficha de rede com as mao molhadas. Nao tocar o aparelho com mao molhas das ou os pes descalço.
05e - Usar óculos de proteção e sapatos de borra - cha escorregamento.
06ATENÇA: O jacto da lança não deve ser dirigido contra partes mecâncicas que containham massa lubrificante: caso contrário a massa sera dissolveva e dispersa no terreno. So limpar os pneus de automóveis/as valvulas dos pneus a uma distância minima de 30 cm, caso contrário, é possivel que o jacto de alta pressão danifique os pneus dos automóveis/ as valvulas dos pneus. O primeiro indicio de uma danificação é a mudança de cor do pneu. Pneus de automóveis/valvulas dos pneus danificados representam perigo de morte.

7ATENÇA: Os jactos de agua sob pressão pode ser perigosos se forem realizados de

forma inapropriada. O jacto não pode ser dirigido para pessoas, animais, aparehos electricos ligados nem para o propre aparelho.

08ATENÇA: Os tubos flexíveis de alta pressão, os acessórios e as ligações são essenciais para a segurará do aparelho. Utilize exclusivamente os tubos flexíveis, os acessórios e as ligações prescritos pelo fabricante (é fundamental these components serem mantidos intactos,elo quedeeravitartodaequalquerutilização inadequada edeveraevitartque estes componentes se dobrem,sejam submetidos a pancadas ou sofram quaisquer danos).
-09 ATENÇA: Aparelhos sem T.S. - Total Stop : não é permitida uma utilização destes aparéhos com a pistola livre durante mais de 2关键时刻. A temperatura da água alimentada ao circuito saref um grande aumento, o que pode provocar danos graves na bomba.
10 ATENÇA: Aparelhos com T.S.-Total Stop :estes aparelhos não podem ser deixados no modo de stand-by durante mais de 5 minutos.
11 ATENÇA: Tempre que o aparelho ficar sem vigilência desigue-o completeness (colocando o interruptor principal na posicao de desligado (0)“OFF").
12 ATENÇA: Atendendo ao facto de todas as máquinas serem submetidas a um controlo final em condições reais de operação, é perfeitamente natural existrem quando umas gotas de água no interior da máquina.
13 ATENÇA: Tenha o máximo cuidado para fazer que o cabo de alimentação de energia sofra qualquer dano. Se o cabo de alimentação estiver danificado deve ser substituindo pelo fabricante, ou pelo service de assistência ou por pessoal qualificado para fazer perigos.
13b ATENÇA: Nunca puxe, arraste ou levante o aparelho polo caboétrico.
14 ATENÇA: A boa, contém líquidos sob pressão. Segure bem na pistola de pulverização a fim de vencer a forca de reacção. Utilize exclusivamente o bico de alta pressão fornecido com a boa.
16 ATENÇA: O produit não deve ser uso por crianças ou por pessoas com capacidades fisicas, sensoriais ou mentalis reduzidas (in-

cluido crianças) ou que não disponham de inadequada experiencia e conhecelto.

17 ATENÇA: As crianças, mesmo se mantidas sob controlo, não devem brincar com o produits.
18 ATENÇA: Não ligue a lavadora de alta pressão sem primeiro desenrolar o tubo de alta pressão.
19 ATENÇA: Enrole e desenrole o tubo tendo o cuidado de não derrubar a lavadora de alta pressão.
20ATENÇA: Antes de desenrolar ou enrolar o tubo, deslgue a maquina e descarregue a pressao do tubo (fora de service).
21 ATENÇA: Cuido; risco explosão. Não pulverizar láquidos inflâveis.
22ATENCA: Para garantir a segurar da其间a,utilize somente peças originais do fabricante ouaprovadospelofabricante.
23ATENCAO: Nunca aponte o jacto para si proprioio ou para outras pessoas com o objectivo de limpar os sapatos ou o vestuário.
24 ATENÇA: A água passa atraves do dispi-sito de refluxo é considerada não potável.
25 ATENÇA: Desligue e retire a fichaétrica da boaquina sempre que a deleiar sem vigilência, quando acabar de utilizez o quando a converter para outra funcao e quando efetuar alguma reparacao ou manutençao.
26 ATENÇão: Os cabos de exten São inapropriados podem ser perigosos. Se utilizes um cabo de extensão, este deve ser adequado para'utilização no exterior e a ligação tem de ser mantida seca e fora do chão. Recomenda-se que esta operação sera realizada por meio de uma bobina de cabo que技术支持á a tomada, pelo menos, 60 mm acima do chão.
27 ATENÇA: Sempre que for utilizes um cabo de prolongamento,deerao ser realizadas tanto uma tomada como uma ficha estanques.
28 ATENÇA: Durante a utilização de máquinas de lavagem de alta pressão, pode formar-se aerossós. A inaláçao de aerossós pode ser perigosa para a saúde.
29 ATENÇão: A emissão de aerossós aquos-os pode ser reduzida consideravelmenteutilizarando tubeiras blindadas. Se não for possivel empregar tubeiras totalmente blindadas, recomenda-se a utilização de uma mascara respiratória FFP 2 ou mais alta (dependendo do ambiente a ser limpo).

>ESTABILIDADE

• ATENÇA: A boa, deve ser mantida na uma base horizontal, segura e estavel.

  DISPOSITIVOS DE PROTEÇÃO E SEGURANÇA:

• ATENÇA: A pistola está equipada com um bloqueio de segurar. Nunca se esqueça de, sempre que interromper a utilizesçao do aparheiro, activar este bloqueio de segurar, a fim de fazer uma abertura acidental.
  Dispositivos de proteção e segurar: pistola de pulverização com bloqueio de segurar,ária protegida contra sobrecargas electricas (terminal 1), bomba equipada com valvula de derivação ou dispositalo de retençao.
• A tecla de segurarca da pistola nao se destina a bloquear a alavanca durante a operacao mas a impeder que se possa Abrir por acidente.
• ATENÇão: O aparelho é dotado de um dispositalo de proteção do motor: caso Hajia intervençao do dispositalo esperarfewins,minutos ou como alternativa desconectar e conectar o aparelho da rede electrolytica.Em caso de reincidência portar o aparelho ao centro de assistência Tecnica mais proximo.

UTILIZACAO

>COMPONENTES do aparelho

Ver "especialo manual de instruções" forneci do.

> Montagem do aparelho

Ver "especialo manual de instruções" forneci do.

> ALIMENTACAO HIDRICA Ligação hidrica

ATENÇA: (simpol) A hidrolimpadora non pode ser connectada directamente à rede Pública de distribuição de água BEBIDA.

A hidrolimpadora pode ser connectada directamente à rede Pública de distribuição de água

BEBIDA apenas se na tubagem de alimentacao está instalado um dispositivo antifluxo com esvazamento conforme as normativas vigentes. Assegurar-se que o tubo tenhaleo menos 0 13mm -1/2 inch eque sera reforcado.,5-25 m.
- ATENÇA: A água passa atraves do dispi-si-vo de refluxo é considerada não potável.
Aspirar apenaságua filtrada ou limpa. Il a valvula de extracção deágua deve garantir uma distribuiçao equivalente ao dobro da capacidade Tmaxima da bomba.
- Capacidade minima: 15 l/min.
- Temperatura maxima da agua em entrada: 40^
- Pressão Tmaxima da água em entrada: 1Mpa Colocar a hidrolimpadora o mais proxies可达 rede hidrica de aprovisionamento.

A inobservança das condições Mentionadas provoca graves danos mecânicos à bomba ademais da caducidade da garantia.

Alimentação da conduita de água.

• Conectar um tubo flexivel de alimentacao (não incluido no fornecimento) à uniao para a agua do aparelho e a alimentacao de agua.
• Abrir a valvula.

Alimentação de água de um reservatório aberto

• Afrouxar a uniao para a alimentacao da agua.
• Ajustar o tubo de aspiração comoreacho (não incluído no fornecimento) à união para a água do aparelho.
• Imergir o filtrno no reservatorio.

• Desafogar o aparelho antes do uso.

• Afrouxar o tubo flexivel de alta pressao da uniao de alta pressao do aparelho.

• Ligar o aparelho e fazê-lo funciona para que a água saia sem bolhas pela união de alta pressão.
• Desligar o aparelho e ajustar novamente o tubo flexivel de alta pressão.

• A ligação eletrica do aparelho tem de ser efectuada em conformidade com o disposto na norma IEC 60364-1.
  Antes de ligar o aparelho certifique-se de que as indications constantes na placar de caracteristicas do aparelho correspondem as caracteristicas da rede e de que a tomada está protegida por um corta-circuito em

caso de falha na terra com um factor de res- posta inferior a 0,03 A - 30 ms.

• Na eventualidade de a tomada e a ficha do aparelho não se ajustarem uma à outra,mande substituir a tomada porsomeoneal专业技术evidamente qualificado.
• Sempre que o aparelho estiver equipo com um tubo flexivel de PVC (H VV-F), nunca utilize o aparelho perante temperatas inferiores a 0^ .
• Não é necessária qualquer intervenção para fazer MQinas marcadas com dupla tensione frequência.
  26 ATENÇão: Os cabos de extensão inapro-priados podem ser perigosos. Se utilizes um cabo de extensão, este deve ser adequado para utilizesçao no exterior e a ligaçao tem de ser mantida seca e fora do chão. Recomenda-se que esta operação sera realizada por meio de uma bobina de cabo que技术支持 a to-mada,leo menos, 60~mm acima do chão.
  27 ATENÇA:Sempre que for utilizes um cabo de prolongamento,deferao ser realizadas tanto uma tomada como uma ficha estanques,devendo,alem disso,o cabo ter as dimensoes indicadas naabela que se segue:

	<16 A <25 A
<20 m ø 1,5	mm² - 14 AWG	ø 2,5 mm² - 12 AWG
20 m - 50 m	ø 2,5 mm² - 12 AWG	ø 4,0 mm² - 10 AWG

LIGACÇÃO DO APARELHO / FUNCIONAMENTO

Colocação em functioramento

Ver fig. A

• Ligar a mangueira (tubo flexivel) de alta pressão à pistola pulverizadora manual
• Encaixar a mangueira de alta pressão na pistola pulverizadora manual, até encaixar audivelmente.

Aviso: ter atençao ao alinhamento correto do bocal de conexao.

• Controller a ligaçao segura, puxando pela manqueira de alta pressao.

Ver fig.B

• Inserir a mangueira de alta pressão fixamente no acoplamento rápido do aparelho.

Ver fig. C

Fixar o elemento de acoplamento na conexao de agua daquina.
- Colocar a mangueira de admissao da agua no acoplamento da ligaacao da agua.

Aviso: A mangueira de alimentacao não está incluida no volume de fornecimento.
- Conectar a mangueira da agua na alimentação da agua.
- Abrir a torneira totalmente.
- Ligue a ficha de rede à tomada de corrente.
- Ligar o aparelho "I/ON".

Ver fig. D

• Desbloquear a alavanca da pistola pulverizadora.
• Puxar a alavanca e o aparelho entra em funcao-namento.
• Deixar o aparelho travahabar (máx. 2 horas) até a água sair sem bolhas de ar da pistola pulverizadora manual.
• Soltar a alavanca da pistola pulverizadora manual.

Aviso: o aparelho desiga assim que soltar a alavanca. A alta pressao permanece noSYSTEMA.

Ver fig. E

• Bloquear a alavanca da pistola pulverizadora.

Funcionamento

Ver fig. F

• Introduzir a lanca na pistola manual e rodar 90^ para fixa-la.
• Desbloquear a alavanca da pistola pulverizadora.

Ver fig. 6

• Puxar a alavanca e o aparelho entra em funcao namento.
  14 ATENÇA: A boa, contém líquidos sob pressão. Segure bem na pistola de pulverização a fim de vencer a forca de reacção.

Ver fig. H

Lança de alta pressão

Ver fig. IJKL

Aspiração do detergente

Ver fig. M

MANGUEIRA de alta pressão

Use a idrolavadora so'se a mangueira è totalmente desenrolada.

Ver fig. N

DESLIGAR Off

T.S. Total Stop

(se presente)

OBSERVACAO: o Sistema T.S. (Total Stop) que desliga automaticamente a boaquina durante a fase de bypass. Para colocar a boaquina em等功能amento, tem de colocar o interruptor na posicao (I)"ON"; isto feito, aperte o gatilho da pistola: o Sistema T.S. coloca a boaquina em等功能amento e desliga-a automaticamente quando deixa de ser exercida pressao no gatilho. Assim sentido, é conveniente proteger a pistola com o disposicao de protecao com que o gatilho está equipado sempre que a boaquina for desligada, a fim de evaporar que a boaquina sera acidentalmente colocada em等功能amento.

• Eventuais arranques automaticos daquina, sem que a pistola tenha sido actionada, ficam adeer-seapresencede bolhas de ar na agua, por exemple.

-Sempre que a boaina estiver em standby durante mais de 5 minutos nunca a deixe sem vigilancia. Caso contrario, e para garantia de segurar, tera de desligar a boaina com o respectivo interruptor, colocando-o na posicao (0)OFF".

• Certifique-se sempre de que a ligação do tubo flexível de alta pressão ao aparecido esteja correça e de que a pistola fornecida como acessório de montagem posterior está correamente instalada e ligada.

CUIDADO E MANUTENÇÃO

ver a fig. P

O aparelho não requiren manutenção.

25 ATENÇA: Desconectar o aparelho da

rede eletrica, desligar a ficha de a tomada, antes de realizar qualquer intervencao de manutencao e limpeza.

SOLUTIONES EM CASO DE PROBLEMAS DE FUNCIONAMENTO

ver a fig. P

O aparelho não funciona

• Controlar a tension de rede.

• Comprovar eventuels danos ao cabo de alimentacao.

O aparelho não entra em pressão

Desafogar o aparelho: faça a bomba funciona sem o tubo de alta pressão, para que a água saía sem bolhas dasaidade alta pressão. Depois conectar novamente o tubo de alta pressão.

• Limpar o fazer na conexão da água.

• Limpar ooreach de la toma de la magueira de alta pressao para (se houver)

• Controlar a quantidade de alimentacao da agua.

• Comprovar a estanqueidade ou eventuais obstruções em todos os tubos de alimentação da bomba.

Fortes oscilações de pressão

• Limpar o bocal de alta pressão. Com uma agulha,utar a sujidade pelo orificio do bocal e lavá-lo pela parte anterior com água.

A bomba aparena perdas

• São admitidas até 10 gotas por minuto. No caso de uma perda de água não maior, dirigir-se ao service de assistência autorizado.

Peças de reposicao

• Utilizar unicamente peças sobressalentes originais ou peças sobressalentes aprovasas pelo fabricante.

CONDIÇÉS DA GARANTIA

Todo os outros apareiros foram submetidos a custidasas inspecções e tem cobertura de garantia por defeitos de fabricação em conformidade à normativa vigente. Esta garantia é valida desde a data de comprado do aparecido.

Não são cobertos pela garantia: - peças e componentes moveris e sujeitos a desgaste - Peças de borracha, escobas de carvalo, filtros, acessórios e acessórios optional. - Danos acidentais ou de transporte, danos provocados por incúria,

por umautilização e/ou por umainstalação erradas,incorrectas,indevidas,-A garantia也是非常 não cobre a limpeza deoreach e bicos entupidos,maquinas bloqueadas por causa de formaçãode calcario.

A maquina è somente para uso domestico e NAO E' PARA USO PROFICISSIONAL: a garantia não cobre um uso diferente do uso domestico e particular.

DESCARTE

Como proprietorario de um aparelho elec- trico ou electronomico, a lei (em conformidade com a directiva 2012/19/EU relativa

aos residuos de equipamentos eletricos e electronicos e em conformidade com as legislacoes nationals dos Estados-Membros UE que aprovaram tal directiva) proibe de eliminar este produits ou os seuas acessórios eletricos/electrónicos como residuo dométrico solido urbano, mas o mesmo deve ser eliminado nos apropriados centros de recolha. O produit pode ser directamente eliminado pelo distribuidor se foradquirido um novoaporelho equivalente àquele que deve ser eliminado. O abandono do produit no meio ambiente poderá Criar graves danos ao ambiente e à saude.

O*símbolo na figura representa um contentor de lixo para residuos urbanos e portanto é expressamente proibido por o aparelho nestes contentores. A inobservência das indicações relativas à directiva 2012/19/EU e aos decretos dos various Estados comunitários é sanctionavel administrativa ou judicialmente.

OBSAH. SRT.

OBRÁZKY 2

UVOD 50

SYMBOLY 50

BEZPECNOST 50

POUZITI 52

INSTALACE/SPOUSTENI 53

PECEA UDRZBA 54

POMOC V PRIPADE PORUCHY 54

PODMINKY ZARUKY 54

LIKVIDACE 54

UVOD

>SPRAVNEPOUZITI

Tpofoosia ano tic oWAnvwoeic tou vepou
