BRUKSANVISNING VERTIGO 26 Lavor

Apparatet har ikke behov for vedligeholdelse.

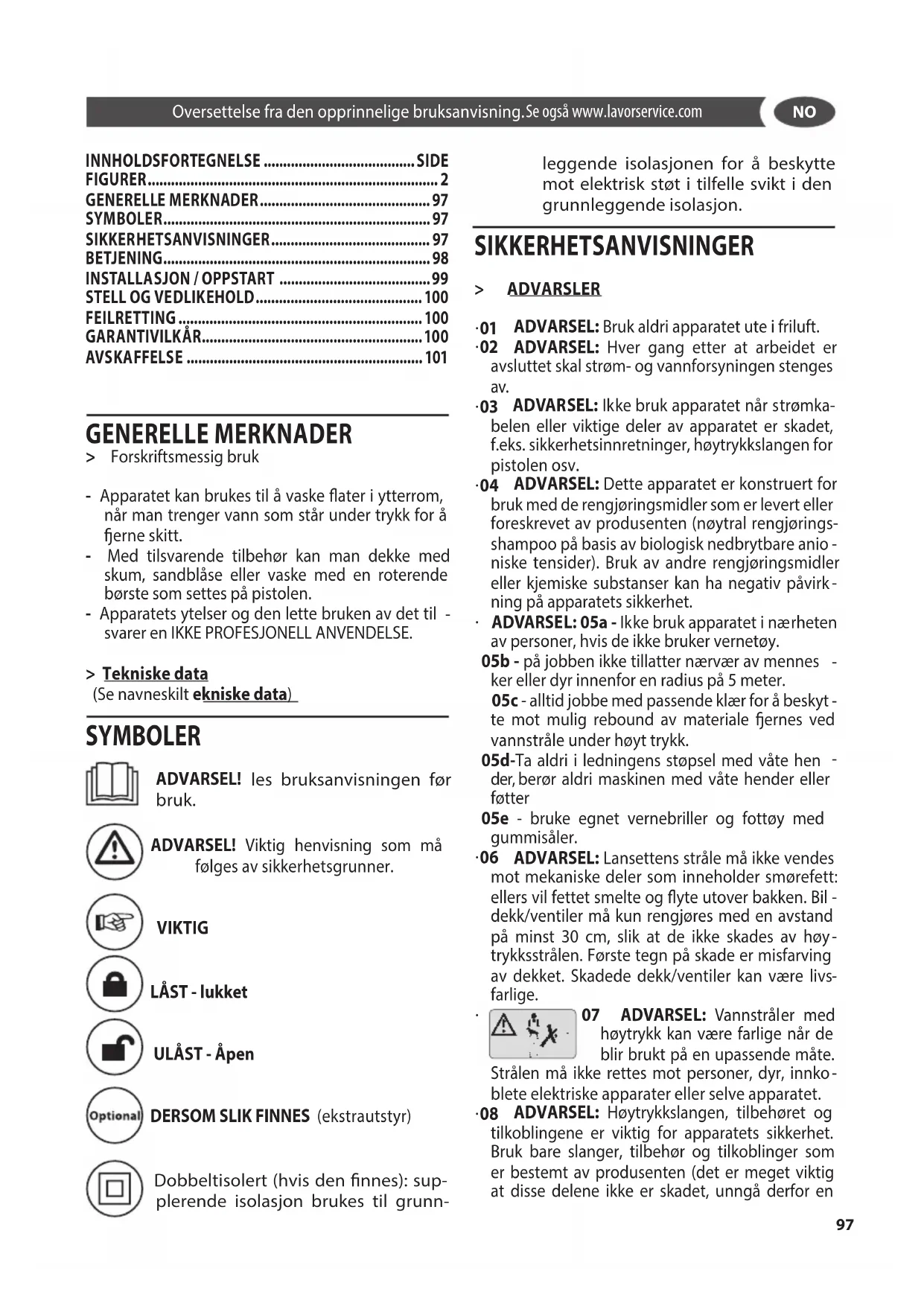

Forskriftsmessig bruk

• Apparatet kan brukes til Å vaske flater iytterrom,\ när man trenger vann som star under trykk for a fjerne skitt.
• Med tilsvarende tilbehør kan man dekke med skum, sandblase eller vaske med en roterende borste som settes på pistolen.
• Apparatets ytelser og den lette bruken av det til -svarer en IKKE PROFESJONELL ANVENDELEE.

Tekniske data

(Se navneskilt ekniske data)

SYMBOLER

ADVARSEL! les bruksanvisingen for brisk.

ADVARSEL! Viktig henvisning som ma følges av sikkerhetsgrunner.

VIKTIG

LAST-lukket

ULAST-Apen

DERSOM SLIK FINNES (ekstrautstyr)

Dobbeltisolert (hvis den finnes): supplerende isolasjon brukes til grunn

leggende isolasjonen for a beskyttemot elektrisk stot i tilfelle svikt i dengrunnleggende isolasjon.

SIKKERHETSANVISNINGER

> ADVARSLER

-01 ADVARSEL: Bruk aldri apparatet ute i friluft.
-02 ADVARSEL: Hver gang erter at arbeidet er avsluttet skal strom- og vannforsyningen stenges av.
-03 ADVARSEL: Ikke bruk apparatet när stromkabelen eller viktige deler av apparatet er skadet, f.eks. sikkerhetsinnretninger, høytrykkslangen for pistolen osv.
-04 ADVARSEL: Dette apparatet er konstrukt for bruk med de rengjøringsmidler som er levert aller foreskrevet av produsenten (nøytral rengjøringsshampoo på basis av biologisk nedbrytbare anioniske tensider). Bruk av andre rengjøringsmidler eller kjemiske substanser kan ha negativ pavirkning på apparatets sikkerhet.
- ADVARSEL: 05a - Ikke bruk apparatet i naerheten av personer, hvis de seks bruker vernetøy.
05b - pa jobben ikke tillatter nærær av mennes - ker eller dyr innenfor en radius pa 5 meter.
05c - alltid jobbe med passende klær for Å beskyte mot mulig rebound av materiale fjernes ved vannstråle under høyt trykk.
05d-Ta aldri i ledningens stopsel med vate hen -der, beror aldri maskinen med vate hender aller fotter
05e - bruke egnet vernebriller og fottoy med gummisäler.
06 ADVARSEL: Lansettens stråle pågressive vende mot mekaniske deler som ineholder smørefett: ellers vil fettet smelte og flyte utover bakken. Bil -dekk/ventiler på kun rengjores med en avstand på minst 30 cm, slick at de ikke skades av høytrykssstrålen. Forste tegn på skade er misfarving av dekker. Skadede dekk/ventiler kan på livsfarlige.

07 ADVARSEL: Vannstråler med høytrykk kan være farlige nár de blir brukt på en upassende mæte. Xke rettes mot personer, dyr, innkoke apparater eller selve apparatet.

08 ADVARSEL: Høytrykkslangen, tilbehøret og tilkoblingene er viktig for apparatets sikkerhet. Bruk bare slanger, tilbehør og tilkoblinger som er bestemt av produsenten (det er meget viktig at disse delene ikke er skadet, unngå derfor en

upassende bruk og beskytt dem mot knekk, stot og gnidninger).

09 ADVARSEL: Apparater unten T.S. - Total Stop : de mä ikke gå i mer enn 2 minutter med frigitt pistol. Temperaturen på det vannet som gär tilbake til kretsløpet Øker betraktelig og forårsaker alvor - lige skader på pumpen.
10 ADVARSEL: Apparater med T.S. - Total Stop : Man bør ikke la dem stå i stand-by i mer enn 5 minutter.
11 ADVARSEL: Slå apparatet helt av (hovedbryter i stilling (0)OFF) hver gang du/DDke holder Øye med det.
12 ADVARSEL: Hver maskin gjennomgår en sluttkontroll under bruksbetingelser, derfor er det normalt at det finnes noen vanndraper innate i maskinen.
13 ADVARSEL: Pass på at strømkabelen ikke blir skadet. Hvis strømledningen er skadet, på den erstattes, av produsenten, av kundeservice eller av kualifisert personell, forå unngå farer.
13b ADVARSEL: Apparatet ma aldri Ioftes ell trekkes etter ledningen elektriker.
14 ADVARSEL: Maskinen inneholder væsker som stär under trykk. Hold sprøytepistolen godt fast for Å virke mot reaksjonskreftene. Bruk kun den hoytrykksdysen som hør er til maskinen.
16ADVARSEL: Produktet må ikke brukes av barn eller av personer med nedsatt fysisk, sensorisk el-ler mental kapasitet, uller som mangler tilstrekkelig erfaring og kjennskap til Produktet.
17 ADVARSEL: Barn må ikke leke medprodukter, selv under overvåking.
18 ADVARSEL: Man ma aldri starte opp hoy trykkspyleren uten a ha rullet ut hele hoytrykksslangen.
-19 ADVARSEL: När man ruller ut, eller ruller på plass igjen slangen,ær forsiktig sa høytrykkspy -leren ikke velter.
-20 ADVARSEL: Før man ruller ut eller ruller på plass igjen slangen, slå av maskinen og slipp ut trykket i delve slangen (av).
21 ADVARSEL: Fare for eksplosjon. Ikke spray brennbare væsker.
22 ADVARSEL: For a ivareta sikkerheten for mas - kinen, bruk bare originale resedeler fra produsenten eller godkjent av produsenten
23 ADVARSEL: Ikke rett stralen mot deg selv aller andre personer for a renjore sko aller klær.
24 ADVARSEL: Vann som har passert gjennom en systemskiller regnes ikke som drikkart vann.
25 ADVARSEL: Koble apparatet fra strømnet - tet for du foretar noe som helst vedlikehold eller rengjøring.

Sikkerhetsinnretninger:

• ADVARSEL: Pistol er utstyrt med en sikkerhetslås. Det er viktig at du brukerijke lassen haver gang du avbryter arbeidet, for ø forhindre at apparatet øpnes tilfeldig.
• Sikkerhetsinnretninger: Sprøytepistol med sik- kerhetslås, maskin med beskyttelse mot elektrisk overbelastning (kl. 1),pumpe med by-pass-ventil eller stopp-innretning.
• Sikkerhetstasten på pistolen tjener ikke til Å spre re spaken under arbeidet, men til Å forhindre at den blir tilfeldig Åpnet.
  ADVARSEL: For beskyttelse av motoren er maskinen er utsyrt med motorvern: dersom det er behov for intervensjon av encheten ma en vente noen minutter aller alternativ koble fra og koble maskinen til strømnettet igjen. Ved gjentatte problemer eller at maskinen feiler a starte skal en bringe maskinen til den nærmesto service senter.

>Forutsetning for at den star stding

Se " spesifikke manuelle instruksjoner" som følger med.

> MONTERINGSVEILEDNING

Se " spesifikke manuelle instruksjoner" som folger med.

> VANNFORSYNING

Vanntilkobling

ADVARSEL: encheten er/DDke egnet for tilkobling til drikveann.

Hoytrykksvaskeren kan kobles direkte til det offent - lige vannettet kun dersom det i tilforselsroret er installert en stengeventil som forhindrer tilbakestrøm, som tommas i samsvar med gjeldende normer. Forsikre deg om at slangen er forsterket, og at den har en diameter på minst 013mm, 5-25 m.

ADVARSEL: Vann som har passert gjennom en systemskiller regnes ikke som drikkart vann.
Sug opp bare filtrert aller rent vann. Vannkranen ma garantere en vaeskestrom som tilvarer det dobbelte av pumpens maksimale ytelse.
- Minimumsytelse: 15 l/min.
- Maksimal temperatur på inngangsvann: 40^
- Maksimaltrykkpaaingangsvann:1Mpa

Sett høytrykksvaskeren sáær vannettet som mu - lig.

Manglende overholdelse av instruksjonene ovenfor forarsaker alvorlige, mekaniske skader pa pumpen og frafallese av garantien.

Forsyning fra vannettet

• Koble en fleksibel slange (ikke medlevert) til ap - paratets vanntilkobling og til vannettet.
• Apne kranen.
  Vannforsyning fra Åpen tank
• Skru av tilkoblingen for vannforsyning.
• Skru sugeslangen med filteret (ikke medlevert) til apparatets vanntilkobling.
• Legg filteret ned i tanken.
• La luften slippe ut av apparatet før bruk.
• Skru av den fleksible høytrykkslangen pa ap
• paratets høytrykkskobling.

• Slå pa apparatet, og la det stå pa til vannet flyter ut av høytrykkskoblingen uten luftbobler.

• Sla av apparatet, og skru den fleksible hoytrykksslangen pa igjen.

STRÖMFORSYNING

Apparatets elektriske tilkobling ma stemme over -ens med standard IEC 60364-1.
För du kobler til apparatet mä du forsikre deg om at angivelsene pa typeskiltet stemmer overens med stromnettet og at stikkontakten er sikret med en jordfeilbryter med en reaksjonsfolsom - het pa under 0,03 A - 30ms.

• Hvis stikkontakten og stopselet på apparatet ikke passerSAMen,kal du la en elektriker skifte ut stikkontakten med en annen som passer.
• Ikke bruk apparatet ved temperaturer under 0^ när det er utstyrt med en slange av PVC (H VV-F).

26 ADVARSEL: Uegnete forlengelser kan vare farlige. Stopsel og kontakt på skjoteledning ma vare vanntette og skal ikke ligge i vann. Koblin gen skal ikke bli liggende på bakken. Det anbefales Å bruke en kabeltrommel som sikrer at stikkontakten er minst 60 mm over bakken.
-27 ADVARSEL: När du bruker en skjøtekabel ma stikkontakt og stöpsel ∀ere vanntette, og kabelen ma ha de dimensjonene som er oppført i tabellen nedenfor.

	<16 A <25 A
<20 m	Ø 1,5 mm² - 14 AWG	Ø 2,5 mm² - 12 AWG
20 m - 50 m	Ø 2,5 mm² - 12 AWG	Ø 4,0 mm² - 10 AWG

INSTALLASJON / OPPSTART

Taibruk

Se fig. A

Koble hoytrykkslangen til hoytrykkspistolen.

• Sett høytrykslangen i høytrykkspistolen til du hører den gär i lås.

VIKTIG: Pass på riktig innretning av tilkoblingsnippel. Kontroller sikker tilkobling ved à trekke i høytrykkslangen.

Se fig. B

• Sett høytrykslangen godt inn i hurtigkoblingen på maskinen.

Se fig. C

• Skru den medfolgende koblingsdelen på vanntilkoblingen på hoytrykksvaskeren.
• Kontroller sikker tilkobling ved a trekke i høytrykkslangen.
• Koble vanntilforselsslangen til koblingen pa' vanntilkoblingen.

VIKTIG: Tilforselsslange er/DD del av leveringsomfang.

Vannslangen kobles til vannforsyningen.
- Apne vannkranen welt.
- Sett stopselet i stikkontakten.
- Slå på apparatet "I/ON".

Se fig. D

maskinen gå (maks. 1 minutter), til detkommen boblefritt vann ut av høytrykkspistolen.

VIKTIG: Dersom du slipper hendelen igjen, vil apparatet stoppe. Hoyt trykk beholdes i systemet.

Se fig. E

• Lås spaken på.Handsprøytepistolen.

Drift

Se fig. F

• Sett inn Ønsket strålerør i høytrykkspistolen og fest det ved ø dreie 90^ .
• Lås spaken på.Handsprøytepistolen.

Se fig. G

• Betjen hendelen, og maskinen starter.
  14 ADVARSEL: Maskinen inneholder væsker som står under trykk. Hold sprøytepistolen godt fast for á virke mot reaksjonskreftene.

Se fig. H

Høytrykks spylelanse

Se fig. 1JKL

Brukavvaskemiddel

Se fig. M

Høytrykksslange

(dersom slik finnes)

ANMERKNING: Denne høytrykksvaskeren er ut styrt med T.S. (Total Stop), som stanser maskinen under bypass-fasen. For Å starte maskinen setter du bryteren på (I)"ON"; deretter trykker du pistolavtrekkeren: T.S. setter maskinen i drift og stanser den automatisk när du slipper avtrekkeren. Det anbefales derfor Å sikre pistolen med den innretningen som er plassert på avtrekkeren hvr gang maskinen blir stanset, for Å unngå utilsiktet start.

• Maskinen kan starte av seg selvuten at pistolen blir betjent hvis det f.eks. er luftbobler i vannet. När apparatet stär stille i mer enn 5 minutter skal det ikke settes bort sik at du ikke kan holde

Oye med det. Ellers er det nodvendig Å sette bry-teren i stilling (0)OFF for a beskytte apparatet.
- Kontroller at forbindelsen mellom høytrykkslangen og apparatet og den pistolen som erbestemt som utstyr er riktig tikkoblet.

STELLOGVEDLIKEHOLD

Se fig. P

Apparatet krever ikke vedlikehold.

25 ADVAREL: Koble apparatet fra strømnettef. for du foretar noe som helst vedlikehold aller ren-gjaring.
- ADVARSEL: Sprøyt ikke encheten med vann, og ikke bruk vaskemidler eller løsemidler. Denne encheten kan+vare skadet.
- Rengjør utvendig med en tørr klut.

OPPBEVARING

Se fig. P

• Trekk maskinen i transporthandetak.
• Oppbevar apparat med alt utstyri et frostsikkert rom,utilgengelig for barn.

FEILRETTING

Apparatet virker icke

Apparatet setter seg-ilhoytrykk

• La luften slippe ut av apparatet: la pumpen virke uten høytrykksslangen, welt til vannet flyer ut av høytrykkskoblingen uten luftbobler. Sett deretter høytrykksslangen på igjen.
• Rengjør filteret i vanntilkoblingen.
• Rengjør filteret ved tilkobling av høytrykks-slan -gen (hvis filteret finnes).
• Kontroller hvor stor vannforsyningen er.
• Kontroller tetningsringene aller eventuelle tilstopninger i alle pumpens tilforselsr.

Sterke trykkvariasjoner

• Rengjør høytrykksdysen. Fjern skitten fra dysehullet med en nål, og vask den med vann forfra.
  Lekkasje fra pumpen
• Inntil 10 draper i minutet er tillatt. Ved støre lek - kasje må man henvende seg til autorisert service-senter.
  Reservedeler
• For Å garantere apparatets sikkerhet mä kun ori-ginale reservedeler brukes; disse leveres hos fabrikanten eller blir tilrådet der.

GARANTIVILKÄR

Alle vare apparater har vaert gjennom strenge god

kjenningstester, og er dekker av garanti mot fabrikasjonsceil i henhold til gjeldende normer. Garantien gjelder fra kjopsdato.

Utelukket fra garantien er: - Deler som beveger seg og er utsatt for slitasje -gummi tilbehør, biter av kull, filter og tilbehør, valgfritt tilleggsutstyr. - Garantien omfatter ikke en ev. nødvendig rengjøring av funksjonsdyktige deler: defekter som filter tilstoppe de dyser, mekanismer som er tilstoppet på grunn av kalkstein, skadd tilbehørsutstyr (f.eks. slange). Apparatet skal kun brukes for hjemme- og hobbybruk og er IKKE TIL PROFESJONELT BRUK: GARANTIEN DEK-KER IKKE BRUK UTENFOR DET PRIVATE OMRÄDET.

AVSKAFFALSE

Miljövern direktiv 2012/19/EU: I den hensikt á bevare våre omgivelser og verne folkehelsen, skal avfall av elektrisk og elektronisk materiell tas.Hand om i samsvar med spesifikke regler

og i samvirke mellom leverandorer og brukere. Av den grunn, som angitt med symbolet pa merkelap pen aller utenpa emballasje, skal du ikke kvitte deg med apparatet ditt pa en kommunal soppelfylling for usortert avfall. Forbrukeren har rett til a fá levere apparatet til en kommunal samlestason som forestär gjenvinning med sikte pa gjenbruk, resirkulasjon aller for andre anvendelser i samsvar med dette direktivet. Det er ocha mulig a deponere produktet direkte til forhandler ved kjop av nyeprodukter, tilsvarende som for deponering. Å kaste produktet i naturen kan skape alvorlige miljo skader pa naturen og for menneskers helse.

Symbolet i figuren representer den kommunale avfall lager og det er strengt forbudt a ta ut appa rater fra disse beholderne. Handtering som icike er i samsvar med retningslinjene i direktiv 2012/19/EU og direktivets implemtering i de ulike land vil bli bo - telagt.
