MANUAL DE UTILIZADOR City Space Cyclonic RO2522 ROWENTA

• Consoante os modelos: trata-se de equipamentos específicosem determinados modelos ou de acessórios disponíveis comoopção.

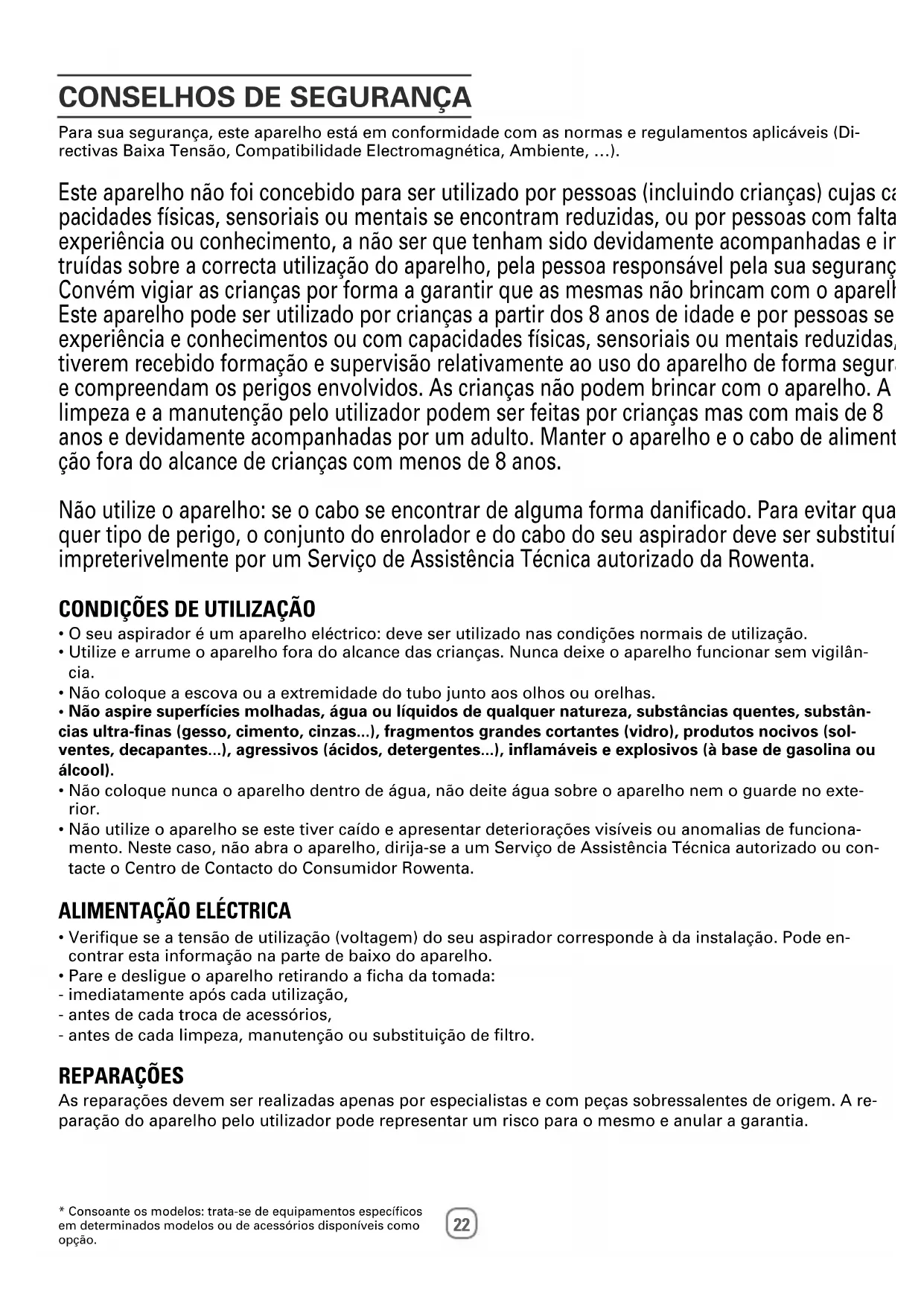

CONSELHOS DE SEGURANÇA

Para sua segurança, este aparelho está em conformidade com as normas e regulamentos aplicáveis (Di- rectivas Baixa Tensão, Compatibilidade Electromagnética, Ambiente, …). Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas ca- pacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e ins- truídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança. Convém vigiar as crianças por forma a garantir que as mesmas não brincam com o aparelho. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas sem experiência e conhecimentos ou com capacidades físicas, sensoriais ou mentais reduzidas, se tiverem recebido formação e supervisão relativamente ao uso do aparelho de forma segura e compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e a manutenção pelo utilizador podem ser feitas por crianças mas com mais de 8 anos e devidamente acompanhadas por um adulto. Manter o aparelho e o cabo de alimenta- ção fora do alcance de crianças com menos de 8 anos. Não utilize o aparelho: se o cabo se encontrar de alguma forma danificado. Para evitar qual- quer tipo de perigo, o conjunto do enrolador e do cabo do seu aspirador deve ser substituído impreterivelmente por um Serviço de Assistência Técnica autorizado da Rowenta.

CONDIÇÕES DE UTILIZAÇÃO

• O seu aspirador é um aparelho eléctrico: deve ser utilizado nas condições normais de utilização.

• Utilize e arrume o aparelho fora do alcance das crianças. Nunca deixe o aparelho funcionar sem vigilân- cia.

• Não coloque a escova ou a extremidade do tubo junto aos olhos ou orelhas.

• Não aspire superfícies molhadas, água ou líquidos de qualquer natureza, substâncias quentes, substân- cias ultra-finas (gesso, cimento, cinzas...), fragmentos grandes cortantes (vidro), produtos nocivos (sol- ventes, decapantes...), agressivos (ácidos, detergentes...), inflamáveis e explosivos (à base de gasolina ou álcool).

• Não coloque nunca o aparelho dentro de água, não deite água sobre o aparelho nem o guarde no exte- rior.

• Não utilize o aparelho se este tiver caído e apresentar deteriorações visíveis ou anomalias de funciona- mento. Neste caso, não abra o aparelho, dirija-se a um Serviço de Assistência Técnica autorizado ou con- tacte o Centro de Contacto do Consumidor Rowenta.

ALIMENTAÇÃO ELÉCTRICA

• Verifique se a tensão de utilização (voltagem) do seu aspirador corresponde à da instalação. Pode en- contrar esta informação na parte de baixo do aparelho.

• Pare e desligue o aparelho retirando a ficha da tomada: - imediatamente após cada utilização, - antes de cada troca de acessórios, - antes de cada limpeza, manutenção ou substituição de filtro. REPARAÇÕES As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A re- paração do aparelho pelo utilizador pode representar um risco para o mesmo e anular a garantia. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2223
• Consoante os modelos: trata-se de equipamentos específicosem determinados modelos ou de acessórios disponíveis comoopção.

7. Compartimento do recipiente para o pó

8. a - Microfiltro (ref. ZR0056 01)

b - Grelha de protecção do motor

9. Compartimento do microfiltro

10. Abertura de aspiração

11. Compartimento de arrumação do tubo para frestas convertível em escova

12. Cabo de alimentação

13. Recipiente para o pó

a – Pega do recipiente para o pó b – Tampa c – Patilha de abertura da tampa d – Patilhas de extracção da cassete-filtro HEPA

14. Cassete filtro HEPA (ref. ZR0056 01):

a – Filtro de espuma preto (14a bis): filtro de espuma preto de substituição) b – Filtro HEPA

18. Acessório 3 em 1* (ref. ZR0056 01):

a – Escova de limpeza do separador de ar/pó b – Raspador filtro HEPA + acessório de desbloqueio do suporte do separador de ar/pó Acessórios standard:

19. Tubo flexível com pega e variador mecânico de potência

22. Extensão do tubo*

26. Tubo para fendas convertível em escova

3. ANTES DA PRIMEIRA UTILIZAÇÃO

• Desembale e retire todas as etiquetas do aparelho.

• Guarde o certificado de garantia e leia atentamente o manual de instruções antes da primeira utilização do aparelho.

CONSELHOS E PRECAUÇÕES

• Antes de cada utilização, o cabo deve ser completamente desenrolado.

• Não o entale nem o passe por cima de arestas cortantes.

• Se utilizar uma extensão eléctrica, certifique-se de que está em perfeitas condições e que possui uma tensão adaptada à potência do seu aspirador. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2324

• Consoante os modelos: trata-se de equipamentos específicos em determinados modelos ou de acessórios disponíveis como opção.

• O seu aspirador está equipado com uma protecção que evita o sobreaquecimento do motor. Em alguns casos (utilização da pega em sofás, assentos,…), a protecção é desbloqueada e o aparelho pode emitir um ruído insólito e sem gravidade.

• Não puxe pelo cabo para deslocar o aspirador, segure pela pega de transporte.

• Não utilize o cabo para levantar o aparelho.

• Nunca desligue o aparelho puxando pelo cabo.

• Nunca coloque o aspirador em funcionamento sem o recipiente para o pó (13) e sem a cassete-filtro HEPA (14) (filtro de espuma preto (14a) e filto HEPA (14b)).

• Utilize apenas filtros de origem Rowenta.

• Utilize apenas acessórios de origem Rowenta.

• Em caso de dificuldades em obter os acessórios e os filtros para este aspirador, contacte o Serviço de Clientes Rowenta.

• Desligue o aspirador e retire a ficha da tomada após cada utilização.

• Desligue sempre o aspirador e retire a ficha da tomada antes da manutenção ou limpeza.

• Encaixe firmemente o tubo (19) na abertura de aspiração (10) e rode até fixar - Fig.1. Para retirá-lo, rode no sentido contrário e puxe – Fig.2.

• Se o seu aspirador estiver equipado com um tubo telescópico * (20): empurre o botão de regulação para a frente, puxe o comprimento de tubo que pretender e solte o botão para bloquear - Fig.3. Caso contrário, en- caixe os dois tubos* (21), rodando ligeiramente - Fig. 4.

• Se necessário, encaixe a extensão do tubo* (22).

• Encaixe o acessório pretendido na extremidade do tubo ou da pega: - Para tapetes e alcatifas: utilize a escova para todos os tipos de pavimentos (23) na posição de escova reco- lhida - Fig. 5, ou a escova turbo* (fibras e pêlos de animais) (27* ou 28*). - Para parquets e pavimentos lisos: utilize a escova para todos os tipos de pavimentos (23) na posição de es- cova saída - Fig. 6, ou, para um melhor resultado, utilize directamente a escova para parquets* (24). - Para os cantos e locais de difícil acesso: utilize o tubo para fendas convertível em escova (26) na posição de escova plana. - Para móveis e superfícies frágeis: utilize a escova do tubo para fendas convertível (26) na posição de escova ou a escova para móveis* (25). LIGAÇÃO DO CABO E COLOCAÇÃO DO APARELHO EM FUNCIONAMENTO

• Desenrole completamente o cabo, ligue o aspirador à tomada - Fig. 7 e pressione o pedal de Ligar/Desli- gar (2) - Fig. 8.

• Regule a potência de aspiração com o variador mecânico de potência localizado na pega: abra a patilha de regulação para diminuir manualmente a potência de aspiração, p. ex: sobre superfícies delicadas… - Fig. 9.

ARRUMAÇÃO E TRANSPORTE DO APARELHO

• Após a utilização, pare o aspirador pressionando o pedal de Ligar/Desligar (2) - Fig. 8 - e desligue-o da to- mada - Fig. 10.

• Arrume o cabo pressionando o pedal enrolador do cabo (3) - Fig.11.

• Na posição vertical, coloque a escova (23) no local de arrumação na parte de baixo do aparelho (1b) - Fig. 12.

• Na posição horizontal, coloque a escova (23) no local de arrumação na parte de trás do aparelho (1a) – Fig. 13.

• Transporte facilmente o aspirador com a ajuda da pega de transporte (6).

5. LIMPEZA E MANUTENÇÃO

ATENÇÃO Desligue sempre o aspirador e retire a ficha da tomada antes de trocar os acessórios. Importante: Desligue sempre o aspirador e retire a ficha da tomada antes de proceder à manutenção ou limpeza. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2425

• Consoante os modelos: trata-se de equipamentos específicos em determinados modelos ou de acessórios disponíveis como opção.

RETIRAR O RECIPIENTE PARA O PÓ (13)

• Retire o tubo (19) da abertura de aspiração (10) - Fig. 2.

• Retire o recipiente para o pó (13) do respectivo compartimento (7): segure na pega do (13a) recipiente -, depois retire o recipiente - Fig.14

1. ESVAZIAR O RECIPIENTE PARA O PÓ

• Pressione a patilha de abertura (13c) – Fig.15a, depois retire a tampa - Fig.15b.

• Esvazie o recipiente no lixo – Fig.16.

• Certifique-se de que não fica pó dentro do recipiente.

• Volte a colocar a tampa: coloque os pinos nas ranhuras – Fig.17a, depois feche a tampa – Fig.17b.

• Volte a colocar o recipiente (13) no seu compartimento (7) – Fig. 18.

• Lave o filtro de espuma preto (14a) sob a água clara da torneira, esprema-o como uma esponja e deixe- o secar durante 12 horas – Fig. 21.

• Depois de completamente seco, coloque a cassete-filtro HEPA (14): filtro de espuma preto (14a) e filtro HEPA (14b) por baixo do recipiente para o pó (13) - Fig. 22, depois volte a colocar o recipiente para o pó no respectivo compartimento (7) - Fig. 18.

3. LIMPAR O RECIPIENTE PARA O PÓ (13) E O SEPARADOR DE AR/PÓ (15)

• Pressione a patilha de abertura (13c) – Fig.15a, depois retire a tampa - Fig.15b.

• Esvazie o recipiente para o pó no lixo – Fig. 23.

• Vire o recipiente ao contrário e coloque o acessório* (18b) na ranhura do fecho do suporte do separador de ar/pó (17) – Fig. 26.

• Abra respeitando o sentido de desbloqueio ( ) – Fig.27.

• Retire o suporte do separador de pó (16) – Fig. 28.

• Desencaixe e depois retire o separador de ar/pó (15) respeitando o sentido de desbloqueio ( ) – Fig.29.

• Em seguida, passe o recipiente para o pó (13), o suporte do separador de ar/pó (16) e o separador de ar/pó (15) por água limpa ou com detergente para a loiça – Fig. 30.

• Seque-os com a ajuda de um pano – Fig. 31.

• Depois de secos, volte a encaixar o separador de ar/pó (15) sobre o suporte do separador de ar/pó (16), respeitando o sentido de bloqueio ( ) – Fig.32.

• Coloque-os sobre o recipiente para o pó (13) – Fig. 33.

• Coloque o acessório (18b) na ranhura do fecho do suporte do separador de ar/pó (16) – Fig. 34.

• Feche respeitando o sentido de bloqueio ( ) – Fig.35.

• Encaixe a cassete-filtro HEPA (14) (filtro de espuma preto (14a) + filtro HEPA (14b) no recipiente – Fig. 36.

• Volte a colocar o recipiente para o pó (13) no seu compartimento (7) – Fig. 18. Importante: esvazie a caixa para o pó (13) após cada utilização. Importante! Para optimizar o desempenho do seu aspirador, lave a espuma (14a) sempre que esva- ziar a caixa para o pó (13). Atenção! O filtro de espuma preto (14a) deve ser colocado novamente no aparelho quando estiver totalmente seco. Pode utilizar o aspirador durante a secagem do filtro de espuma preto (14a) utilizando o filtro de espuma preto de substituição (14a bis). Importante: limpe o recipiente para o pó (13) e o separador de ar/pó (15) todos os meses. Atenção: para limpar o recipiente para o pó, coloque o caixote do lixo por baixo. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2526

• Consoante os modelos: trata-se de equipamentos específicos em determinados modelos ou de acessórios disponíveis como opção.

4. LIMPAR O FILTRO HEPA (14B)

O ar que respiramos contém partículas que podem ser alergénios: larvas e dejectos de ácaros, bolores, pólen, fumos e resíduos de animais (pêlos, pele, saliva, urina). As partículas mais finas penetram profun- damente no aparelho respiratório onde podem provocar uma inflamação e alterar a função respiratória no seu todo. Os filtros (H)EPA (High) Efficiency Particulate Air Filter, ou seja, filtros de alta eficácia para partículas aé- reas, permitem reter as partículas mais finas. Graças ao filtro (H)EPA, o ar relançado para a assoalhada é mais saudável do que o ar aspirado.

• Vire o filtro HEPA (14b) ao contrário e sacuda-o para o caixote do lixo - Fig. 37.

• Em seguida, raspe o filtro HEPA com o acessório (18b) sob água morna e deixe secá-lo 24h - Fig. 38.

• Depois de completamente seco, coloque a cassete-filtro HEPA (14): filtro de espuma preto (14a) e filtro HEPA (14b) por baixo do recipiente para o pó (13) - Fig. 22, depois volte a colocar o recipiente para o pó no respectivo compartimento (7) - Fig. 18.

• Certifique-se de que o filtro HEPA (14b) está bem seco antes de o voltar a colocar no aparelho.

5. SUBSTITUIR O SISTEMA DE FILTRAÇÃO

5.1. CASSETE-FILTRO HEPA (14) – Ref. ZR0056 01 Cassete filtro HEPA ref. ZR0056 01 está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados.

• Se a cassete-filtro HEPA (14) (filtro de espuma preto (14a) e filtro HEPA (14b)) estiver danificada, deite-a fora - Fig. 36 - e substitua-a por uma nova cassete-filtro HEPA (ref. ZR0056 01).

• Monte a cassete-filtro HEPA (14): filtro de espuma preto (14a) e filtro HEPA (14b) por baixo do recipiente para o pó (13) - Fig. 22, depois volte a colocar o recipiente para o pó no respectivo compartimento (7) - Fig. 18. 5.2. MICROFILTRO (8a) - Ref. ZR0056 01 O microfiltro Ref. ZR0056 01 está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados.

• Retire a grelha de protecção do motor* (8b) – Fig. 40.

• Retire o microfiltro (8a) - Fig. 41, e conserve a grelha de protecção do motor (8b).

• Deite o microfiltro (8a) no lixo – Fig. 42.

• Coloque um novo microfiltro (8a) sobre a grelha de protecção do motor (8b) - Fig. 43.

• Coloque os pinos nas ranhuras - Fig. 44.

• Encaixe a grelha de protecção do motor (8b) – Fig. 45.

• Certifique-se de que a grelha de protecção do motor está correctamente colocada antes de reposicionar o recipiente para o pó.

• Limpe o corpo do aparelho e os acessórios com um pano macio humedecido e depois seque.

• Limpe a tampa com um pano seco - Fig. 46.

• Não utilize detergentes agressivos ou abrasivos. Importante! Limpe a cassete-filtro HEPA (14): filtro de espuma preto (14a) e filtro HEPA (14b) todos os meses. Atenção! Certifique-se de que todo o sistema de filtração está devidamente colocados antes de voltar a ligar o aparelho. Importante: Substitua a cassete-filtro HEPA (14) a cada 6 meses. Importante: Substitua o microfiltro* a cada 6 meses. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2627
• Consoante os modelos: trata-se de equipamentos específicosem determinados modelos ou de acessórios disponíveis comoopção.

6. RESOLUÇÃO DE PROBLEMAS

O aspirador não começa a funcionar

• O aparelho não está ligado à corrente: verifique se o aparelho está correctamente ligado. O aspirador não aspira

• Um acessório ou o tubo está obstruído: desobstrua o acessório ou o tubo.

• Verifique se o recipiente do pó está bem colocado no compartimento do recipiente para o pó. O aspirador aspira mal, faz barulho, sibilos

• Um acessório ou o tubo está parcialmente obstruído: desobstrua o acessório ou o tubo.

• O recipiente para o pó está cheio: esvazie-o (ver capítulo LIMPEZA E MANUTENÇÃO).

• O sistema de filtração está saturado: limpe a cassete-filtro HEPA (14) (ver capítulo LIMPEZA E MANU- TENÇÃO). Se o problema persistir, substitua o sistema de filtração (ver capítulo LIMPEZA E MANUTEN- ÇÃO).

• Verifique se o recipiente para o pó (13) está bem colocado no compartimento do recipiente para o pó (7).

• O regulador mecânico de potência da pega está aberto: feche o regular mecânico de potência. É difícil deslocar a escova

• Abra a patilha de regulação da pega para diminuir a potência.

• Verifique se a posição da escova para todos os pavimentos (23) se adapta ao pavimento aspirado: - no caso de tapetes e alcatifas, utilize a escova na posição de escova recolhida, - no caso de parquets ou pavimentos lisos, utilize a escova na posição de escova saída. O cabo não enrola completamente

• O cabo enrola devagar: retire novamente o cabo e pressione o pedal enrolador do cabo. O aspirador pára durante a aspiração

• A segurança térmica funcionou: Verifique se o tubo e o tubo flexível estão obstruídos ou se os filtros estão saturados. Deixe arrefecer durante 30 minutos antes de voltar a ligar o aspirador. Se o problema persistir, entregue o aspirador no Serviço de Assistência Técnica Rowenta autorizado mais próximo ou contacte o Centro de Contacto do Consumidor Rowenta. GARANTIA

• Este aparelho é exclusivamente para uso doméstico; a utilização não adequada ou não conforme ao modo de utilização indicado, invalida a responsabilidade da marca e a garantia é anulada.

• Leia atentamente o manual de instruções antes da primeira utilização do aparelho: uma utilização não conforme ao modo de utilização indicado isenta a Rowenta de qualquer responsabilidade. Importante: Se o aspirador não estiver a funcionar correctamente, antes de proceder a qualquer verifica- ção, desligue-o pressionando o pedal de Ligar/Desligar. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2728

Em conformidade com as normas em vigor, todos os aparelhos fora de uso devem ser definiti- vamente inutilizados: desligue o aparelho e corte o cabo antes de o deitar fora. Protecção do ambiente em primeiro lugar! O seu aparelho contém materiais que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha para ser efectuada a reciclagem do mesmo. ACESSÓRIOS* Escova para móveis Tubo para fendas convertível em escova Escova para pavimento de madeira (Parquet) Mini escova turbo Escova turbo UTILIZAÇÃO Para limpar os móveis Para aceder aos cantos e locais de difícil acesso. Para pavimentos delicados. Para limpar em profundidade os tecidos dos móveis (estofos). Para aspirar fios e pêlos de animais incrustados em tapetes e alcatifas.

COLOCAÇÃO DO ACESSÓRIO

Encaixe a escova para móveis na extremidade do tubo. Encaixe o tubo para fendas convertível em escova na extremidade da pega ou do tubo. Encaixe a escova Parquet na extremidade do tubo. Encaixe a mini escova turbo na extremidade do tubo. Encaixe a escova turbo na extremidade do tubo.

Serviços de Assistência Técnica autorizados Rowenta

• Consoante os modelos: trata-se de equipamentos específicos em determinados modelos ou de acessórios disponíveis como opção. RO_ASPIRATEUR_CITY_SPACE_903359_903359/01 12/06/13 15:34 Page2829
