Live Gamer DUO GC570D - Videogravador AVERMEDIA - Manual de utilização gratuito

Tipo de produto	Caixa de captura de vídeo / gravador de vídeo
Marca	AVerMedia
Modelo	Live Gamer DUO GC570D
Conectividade	Entrada HDMI, saída HDMI, entrada de vídeo componente (YPbPr), entrada de áudio RCA (E/D), porta LAN, porta USB (para armazenamento), entrada de microfone 3,5 mm, saída de fone de ouvido 3,5 mm, DC-IN
Resolução de gravação	Até 1080p60 (via HDMI)
Formatos de vídeo	MP4 (H.264 + AAC)
Formatos de foto	JPEG
Armazenamento	Disco rígido interno (NTFS) ou dispositivo USB externo (NTFS/FAT32)
Áudio	Entrada de microfone 3,5 mm, saída de fone de ouvido 3,5 mm, entrada de áudio RCA estéreo
Funções principais	Gravação de vídeo, captura de tela, adição de comentários de voz, reprodução instantânea, edição de vídeo (cortar, recompor), compartilhamento no YouTube, controle remoto infravermelho, controle via smartphone (GameMate)
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar solventes.
Segurança	Usar o adaptador de energia fornecido. Não expor à umidade. Desligar antes de limpar.
Peças de reposição e reparabilidade	Disco rígido substituível (interno). Nenhuma peça de reposição específica fornecida. Reparo por um profissional recomendado.
Informações gerais	Dimensões (aprox.): 200 x 120 x 40 mm. Peso (aprox.): 600 g. Alimentação: DC 12V (adaptador incluso). Indicadores LED: fonte HDMI/YPbPr, status de gravação, alimentação. Idiomas da interface: múltiplos (FR, EN, DE, ES, IT, PT, etc.)

Perguntas frequentes - Live Gamer DUO GC570D AVERMEDIA

Como iniciar uma gravação rapidamente?

Pressione o botão Gravar no painel frontal ou a tecla REC no controle remoto. Pressione novamente para parar. A gravação é em MP4 com codec H.264.

Posso adicionar comentários de voz aos meus vídeos?

Sim, conecte um microfone (conector 3,5 mm) na entrada MIC. Um menu OSD aparece. Pressione REC para gravar sua voz junto com o vídeo. O som é mixado automaticamente.

Como capturar uma imagem fixa durante um jogo?

Pressione brevemente a tecla Foto (ícone de câmera) no controle remoto para tirar uma captura de tela em JPEG. Para uma captura em sequência, mantenha a tecla pressionada (5 imagens).

Como editar um vídeo gravado?

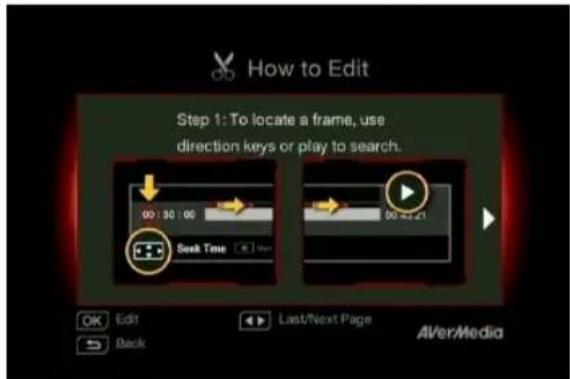

No menu Media Studio, selecione o vídeo, pressione F3 e depois Edit. Você pode cortar segmentos marcando as cenas com OK e exportar a edição final.

Posso compartilhar meus vídeos diretamente no YouTube?

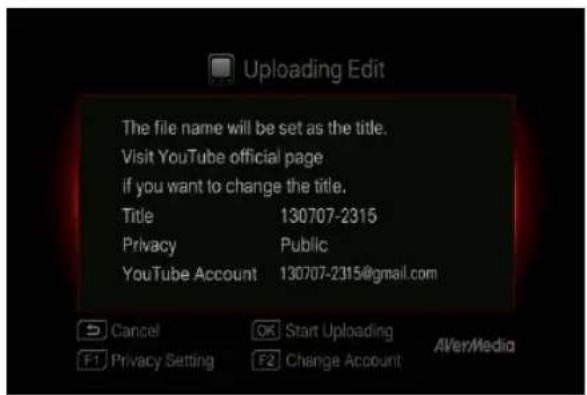

Sim, no Media Studio, selecione um vídeo, pressione F3 e depois Share on YouTube. Faça login na sua conta do YouTube e siga as instruções.

Como usar meu smartphone como controle remoto?

Baixe o aplicativo AVerMedia GameMate no seu smartphone. Certifique-se de que o Live Gamer DUO e seu telefone estejam na mesma rede Wi-Fi. Abra o aplicativo e siga as instruções de pareamento de 4 dígitos.

Quais tipos de discos rígidos são compatíveis?

Você pode usar um disco rígido interno (formato NTFS) ou um dispositivo USB externo (disco rígido ou pendrive) formatado em NTFS ou FAT32. Para uso ideal, NTFS é recomendado.

Como mudar o idioma da interface?

Durante a primeira instalação, o assistente oferece a escolha do idioma. Para mudar depois, vá em Menu > Configurações > Idioma e selecione seu idioma.

O que fazer se o dispositivo não detectar fonte de vídeo?

Verifique se a fonte (console, PC) está ligada e corretamente conectada à entrada HDMI ou componente. Pressione SOURCE para alternar entre as entradas. O indicador LED de fonte deve estar aceso.

Como ejetar com segurança um disco USB?

No menu principal, pressione F1 para acessar as informações do disco, depois pressione F2 para ejetar. Aguarde a mensagem de confirmação antes de remover o dispositivo.

MANUAL DE UTILIZADOR Live Gamer DUO GC570D AVERMEDIA

modutils-initscripts

zlib

libz1

Presione ▶ para avanzar 30 segundos directamente.

Presione para salir.

Capítulo 1. As Peças da Unidade....2

1.1 Painel frontal 2
1.2 Sensor Intravermelho 2
1.3 Indicador LED 3
1.4 Portas de Conexão 4
1.4.1 Vista Frontal 4
1.4.2 Vista Traseira 5

Capítulo 2. O Controle Remoto....6

Capítulo 3. assistente de configuração....8

Capítulo 4. Operações Básicas....11

4.1 Gravar e Capturar 11
4.2 Adicionando Comentário 13

5.1 Gravações e Capturas (Media Studio)....16
5.1.1 Pós- Editar os vídeos gravados na Caixa de Captura 18

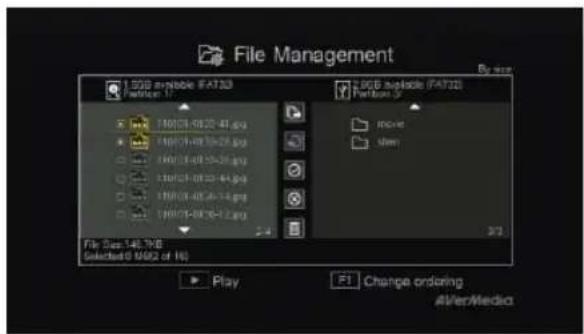

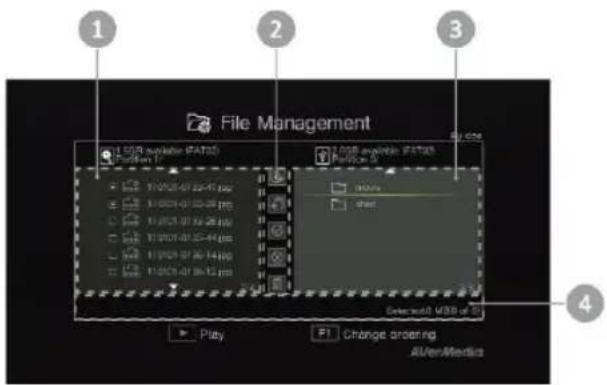

5.2 Gestão de Arquivo (File Management) 23

Capítulo 6. Emparelhamento da Caixa de Captura e GameMate by AVerMedia ......27

O painel de botão encontrado na frente da unidade fornece acesso rápido às funções comumente utilizadas.

N.º de Botões

Descrições

Gravar

Pressione para iniciar / parar a gravação.

1

Energia (Power)

Pressione para ligar a unidade

Segure o botão durante 4 segundos para forçar o encerramento da Caixa de

2

Captura

Quando utilizando o controle remoto, mirar o sensor infravermelho (IR) localizado no painel frontal da unidade. O controle remoto deve ser mantido em um ângulo dentro de 30 graus perpendicular ao sensor IR para funcionar corretamente. A distância entre o controle remoto e o sensor não deve exceder 6 metros (20 pés).

1.3 Indicador LED

Os indicadores LED na frente da unidade exibem o status do dispositivo.

AfterMedia 1 2 3 4

1 Indicador de LED de fonte HDMI
3 Indicador de LED de status de gravação

Ligado			Se ilumina em verde sólido
Pronto para gravar/tirar instantâneo	Verde sólido		Verde sólido
Gravando	Verde sólido	Respiratória	Verde sólido
Tirar um instantâneo	Pisca em vermelho uma vez	Pisca em vermelho uma vez	Pisca em vermelho uma vez
Impossível gravar/tirar instantâneo	Verde sólido		Pisca em verde continuamente
Nenhuma fonte			Pisca em verde continuamente
Fonte está disponível	Se ilumina em verde sólido
Encerramento em andamento	Verde sólido		Pisca em verde continuamente
Passagem LIGADA Quando desligar	Laranja sólido
Fazer uma pausa na gravação	Vermelho sólido	Vermelho sólido	Vermelho sólido
Finalização da gravação em andamento	Verde sólido	Pisca em vermelho continuamente	Verde sólido

Fonte
Gravar
Energia (Power)

AVerMedia

Condição	Fonte	Gravar	Energia (Power)
Espaço de armazenamento está baixo	Verde sólido	Brilha em um ritmo lento	Verde sólido
Dispositivo não está pronto			Pisca em verde continuamente
Problemas como o armazenamento de dados/sem sinal/conteúdo protegido			Pisca em verde continuamente
Aceitando um comando do controle remoto			Pisca em verde uma vez

Pressione [F1] para oblar status de indicadoria luz de LED.

1.4 Portas de Conexão

1.4.1 Vista Frontal

©

Capí tulo 2. O Controle Remoto

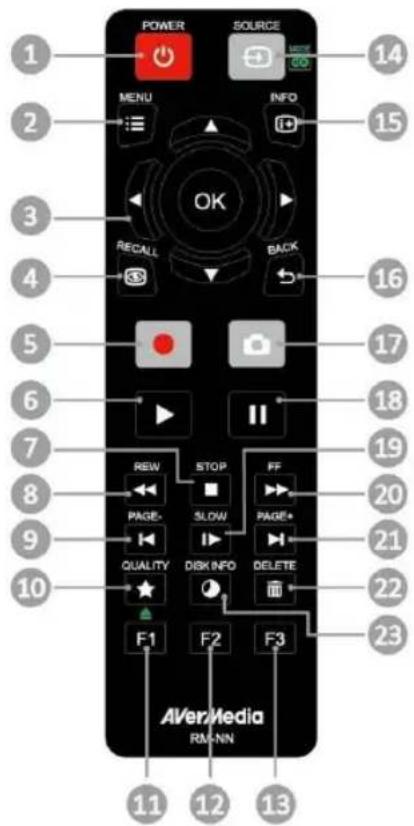

As descrições abaixo mostram a distribuição das teclas do controle remoto.

POWER SOURCE MENU INFO OK RECALL BACK 14 15 16 17 18 19 20 21 22 23 AVerMedia RM-NN F1 F2 F3 11 12 13

#	Botões
1
2
3
4
5

Descrições

Pressione para ligar a unidade/entrar em modo stand-by.

Pressione para acessar o menu principal. Pressione novamente para sair.

Pressione as teclas de navegação para se mover entre as opções.

Pressione OK para confirmar uma seleção.

Pressione OK para marcar/desmarcar segmento em pós-edição.

Pressione para reproduzir o último arquivo gravado ou ver a última imagem capturada.

Pressione para iniciar/parar a gravação.

6		Pressione para começar a reproduzir o arquivo selecionado.Pressione para reproduzir o arquivo em velocidade (1x) normal quando movimento lento, retroceder ou avançar rapidamente está ativo.
7		Pressione para parar a reprodução.Pressione para parar a gravação.
8		Pressione para retroceder (2x, 4x, 8x, 16x, 32x).
9		Para retornar à página anterior.
10		Pressione para exibir a tela de ajuste de qualidade de ví deo/instantâneo.Pressione novamente para sair.
11		(Siga as instruções na tela)
12		(Siga as instruções na tela)
13		(Siga as instruções na tela)
14		Pressione para alternar entre fontes Componente e HDMI.
15		Pressione para exibir a informação na tela, incluindo o modo, fonte e fontes de áudio.
16		Pressione para sair da página atual e retornar à página anterior.
17		Pressione para tirar uma foto durante o jogo ou reprodução de ví deo.
18		Pressione para pausar a reprodução. Pressione OK ou ▶ para retomar a reprodução.Pressione para pausar na gravação.
19		Pressione para reproduzir o ví deo em câmera lenta (1/2x). Pressione novamente para entrar modo quadro a quadro (Ver p.27 para detalhes).
20		Pressione para avançar (2x, 4x, 8x, 16x, 32x).
21		Pressione para ir à próxima página.
22		Pressione para apagar os arquivos selecionados.
23		Pressione para exibir as informações do disco. Pressione novamente para ocultar.

Capí tulo 3. assistente de configuração

Quando for a primeira vez que você ligar a unidade placa de captura, aparecerá o assistente de configuração. Os passos a seguir irão guiá-lo através do processo de configuração inicial.

• Certifique-se de instalar um disco rígido (interno ou externo) e para se conectar à internet com antecedência.
  Para a inicialização pela primeira vez, um curto período de tela preta (aproximadamente 20 segundos) é seguido pelo logotipo da AVerMedia. A luz de status verde piscando indica que a GAME CAPTURE HD II está iniciando. Por favor, aguarde até que a tela de boas vindas aparece.

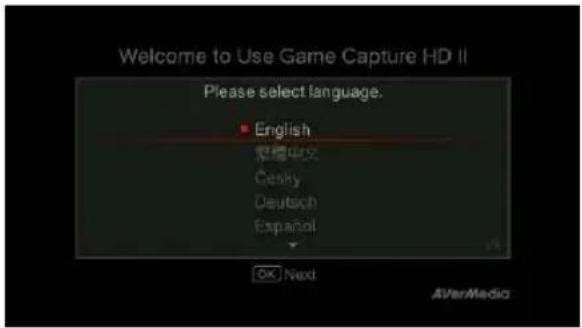

Passo 1 Configurando o Idioma

Quando a página de boas-vindas abrir, use ▲ / ▼ para selecionar o idioma preferido. Pressione OK para confirmar.

Welcome to Use Game Capture HD II Please select language. English 繁體中文 Genky Deutsch Español OK Next AVer/Media

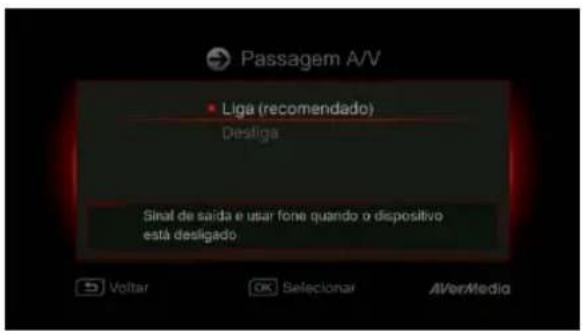

Passo 2 A/V Pass Thru.

Sugere-se que o A / V Pass Thru esteja ligado.

Passagem A/V Liga (recomendado) Destiga Sinal de saída e usar fone quando o dispositivo está desligado Voltar OK Selecionar AVerMedia

Passo 3 (1)

Lembre - se

Certifique-se de um disco rí gido formatado com NTFS está ligado ou instalado no aparelho. (Para mais detalhes, consulte o Capí tulo 4.2)

Verifique a conexão de rede.

Pressione OK para iniciar a instalação.

Um roteador que suporta a rede IP DHCP é recomendado. Além disso, consulte Ch. 6.2 para a configuração da conexão Manual.

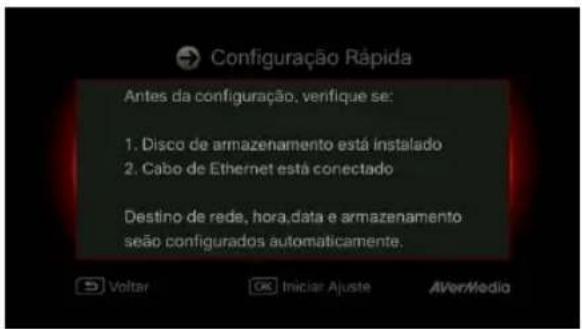

Configuração Rápida Antes da configuração, venifique se: 1. Disco de armazenamento está instalado 2. Cabo de Ethernet está conectado Destino de rede, hora.data e armazenamento seão configurados automaticamente.

Passo 3 (2)

Falha de conexão de rede

Se você não tiver conectado a uma rede válida, a uma curta resultado da conexão de rede não serão mostrados.

Pressione OK para continuar.

Resultado de Configuração Rápida P/mudar, vá a Menu > Configurações. Conexão Rede Falha Data e Hora 2015/10/08 20:01 Destino Armaz Dispositivo de armaze... Voltar OK Seguinte AverMedia

Passo 4

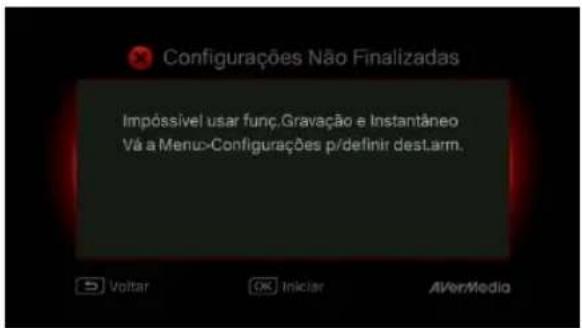

Nenhum disco rígido conectado

Se você ainda não tiver instalado qualquer dispositivo de armazenamento, instale-o antes de continuar o processo de configuração.

Em seguida, pressione para ir para a tela anterior e pressione OK para executar o processo de verificação de disco.

Configurações Não Finalizadas Impôssível usar func.Gravação e Instantâneo Vã a Menu>Configurações p/definir dest.larm.

Passo 4 (2)

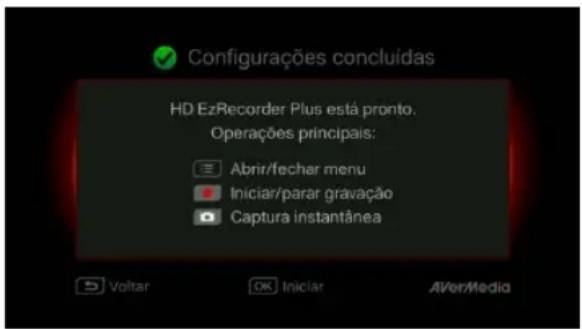

Finalizando a configuração

Uma vez que um disco rígido formatado com NTFS estiver conectado, um aviso Configurações completa será mostrada.

Você pode começar a gravar e tirar foto imediatamente. Pressione OK para sair do assistente e começar a usar a placa de captura. A tela do jogo, então aparece.

Configurações concluídas HD EzRecorder Plus está pronto. Operações principais: Abrir/fechar menu Iniciar/parar gravação Captura instantânea Voltar OK Iniciar AVer/Media

Capí tulo 4. Operações Básicas

Este capí tulo orienta você para gravar jogos, captura de imagens, adicionar comentário de voz para ví deos e reproduzir instantaneamente os arquivos.

- Todos os arquivos gravados ou instantâneos serão salvos no disco rígido padrão de destino automaticamente. Consulte o Capí tulo 6 para detalhes.

4.1 Gravar e Capturar

A Caixa de Captura permite gravar, capturar e adicionar comentário de voz aos ví deos. As instruções são dadas a seguir.

A Caixa de Captura apresenta jogos em tempo real e modo padrão. Você pode alterar o modo padrão tempo real para modo padrão. Vá ao Menu> Configurações> Modo de Exibição. (Consulte a Seção 6.2 para detalhes.)

Menu OSD

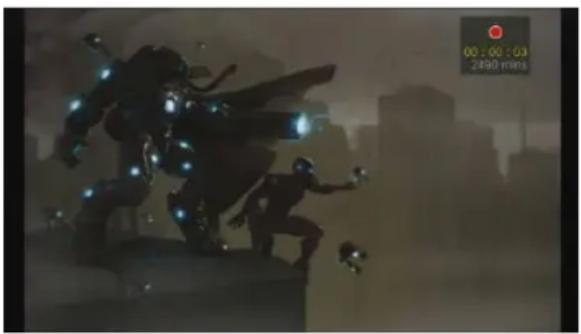

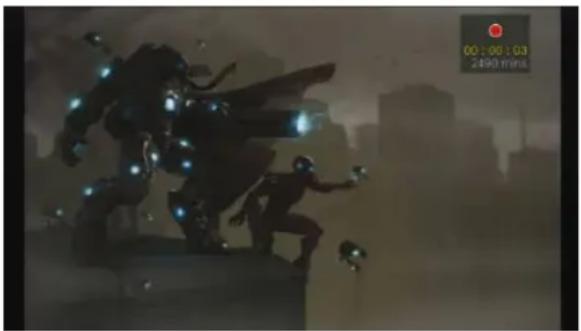

Gravação de Instantâneo Durante o Jogo

Pressione para ativar a gravação instantânea.

Pressione □ novamente ou □ para parar a gravação.

Faça uma pausa e reinicie a gravação

Você pode ignorar gravações indesejadas e reiniciar a gravação. Apenas as gravações que você registrou serão salvas e os clipes ignorados serão eliminados automaticamente.

Pressione Ⅱ para dar pausa na gravação.

Pressione II ou para continuar a

gravação.

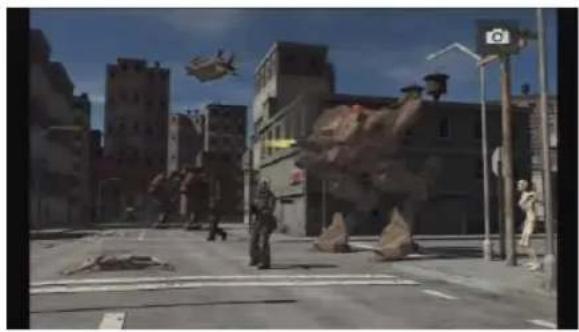

Instantâneo Rápido Durante o Jogo

Pressione para capturar a imagem atual. Pressione para ativar modo de captura contí nua. A Caixa de Captura vai tirar 5 instantâneos de uma vez.

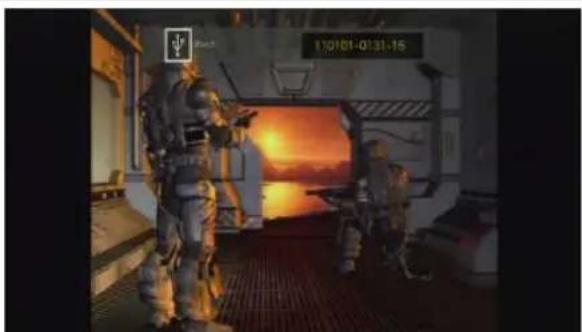

Reprodução Instantânea

RECALL

Pressione para reproduzir o último arquivo gravado ou ver a última imagem capturada.

Pressione □ para parar a reprodução.

Pressione ▶ para avançar 30 segundos.

Captura de Imagem Durante a Reprodução de Vídeo

Caminho 1:

Pressione para capturar a imagem atual.

Caminho 2:

Etapa 1:

Pressione para reproduzir o ví deo em câmera lenta (1/2x). Pressione movamente para ver o ví deo quadro a quadro.

ou

Pressione para dar pausa na reprodução. Pressione para ir para o quadro anterior, pressione para ir para o próximo quadro.

Etapa 2:

Pressione para capturar a imagem desejada.

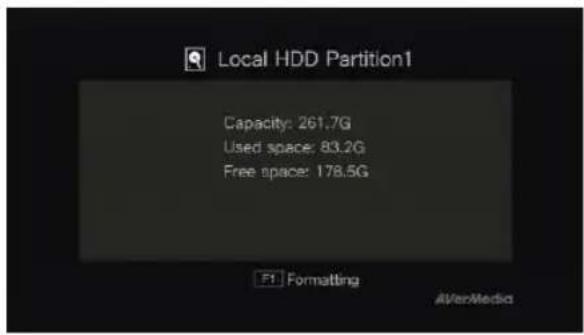

Local HDD Partition1 Capacity: 261.7G Used space: 83.2G Free space: 178.5G F1 Formatting AIVerMedia

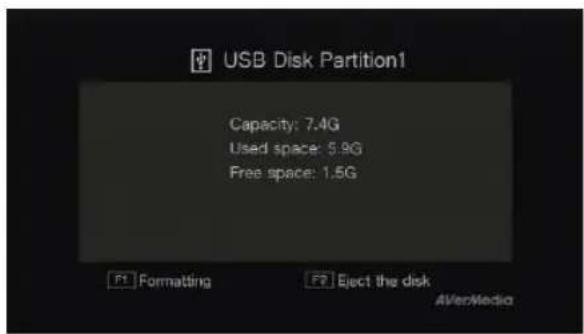

Informações do Disco

Pressione pressione OK para exibir as informações do disco. Pressione novamente para ocultar.

4.2 Adicionando Comentário

Esta seção mostra a você como comentário de voz é adicionado à sua gravação de ví deo.

Requisitos para fone de ouvido/microfone.

Fone de ouvido

Conector: entrada 3,5mm

Microfone

Resposta de Frequência: 20-16kHz

Impedância: 2,0 KΩ

Tensão de Trabalho: 3V

Conector: entrada 3,5mm

Menu OSD

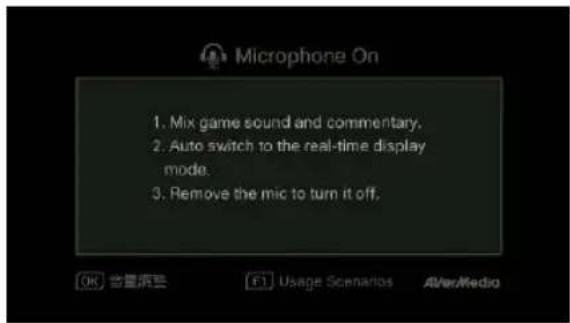

Um OSD será mostrado se você microfone conectado à Caixa de Captura. O seu comentário só será registrado quando você pressionar

Pressione para gravar o jogo com

comentários.

Pressione

para parar a gravação.

• Se o fone de ouvido ou microfone estiver conectado durante o Assistente de Configuração, o som só pode ser ouvido no fone de ouvido e instruções sobre comentário de voz não serão exibidas. Portanto, ligue o fone de ouvido ou microfone depois que você concluir o Assistente de Configuração para seguir as instruções para fone de ouvido/microfone.
• Todos os comentário adicionados será misturados com o som do jogo. Além disso, contanto que o fone de ouvido esteja conectado ao dispositivo, todos os seus comentários e sons de fundo serão gravados. Portanto, não se esqueça de parar a gravação e retirar o fone de ouvido quando o comentário é necessário.
• Se o microfone estiver desconectado/conectado à Caixa de Captura durante a gravação, o som também será gravado. Para certificar-se, evite desconectar o microfone durante processo de gravação.
• O volume que você ouve no teste de comentário pode ser ligeiramente diferente da gravação real. É recomendável que você execute um teste antes para estar familiarizado com o volume de gravação.
• É normal ouvir sua própria voz em uma gravação com fonte de entrada HDMI.
• Nenhum OSD será mostrado se você conectar apelas o fone de ouvido à Caixa de Captura.

Sob o menu, você pode verificar e gerenciar seus arquivos e capturas instantâneas gravados, e personalizar suas preferências.

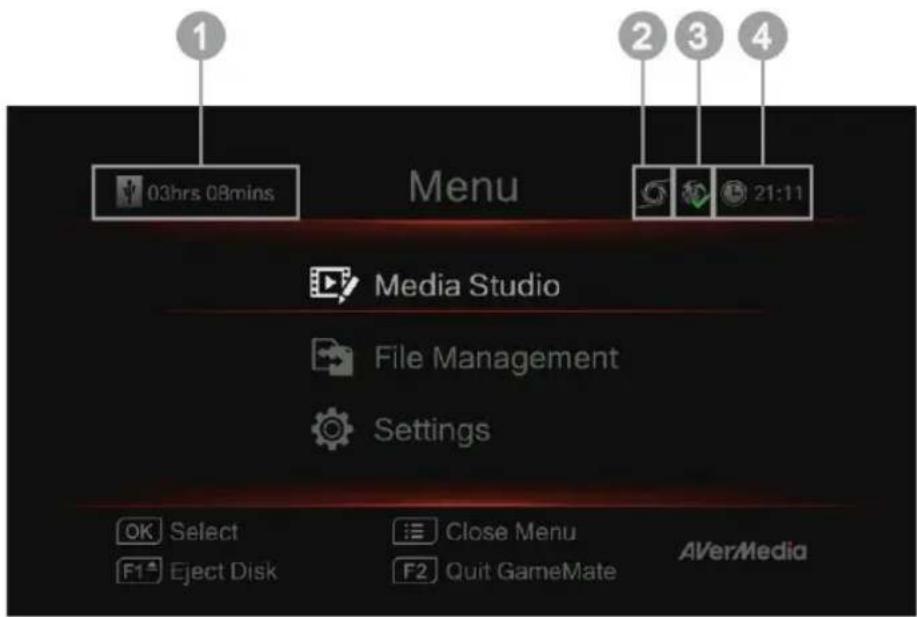

1 03hrs 08mins Menu 2 3 4 Media Studio File Management Settings OK Select F1 Eject Disk Close Menu F2 Quit GameMate AVerMedia

1 Tempo Restante para Gravação
2 Conectando ao GameMate

Menu OSD

3 Conexão de Rede
4 Hora Atual

Descrições

Operações Básicas

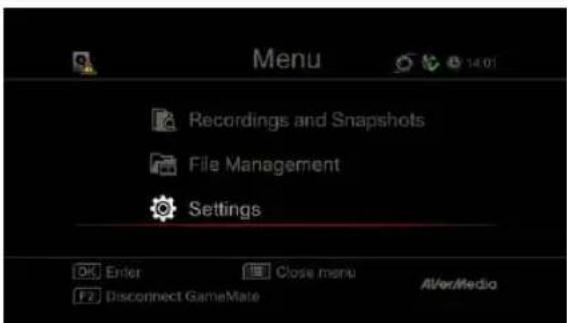

Pressione MENU para abrir o menu principal. Pressione MENU ou BACK para voltar à tela de jogo.

Use ▲/▼ para fazer uma seleção no menu e OK para entrar em um submenu.

No submenu, use ▲/▼ para fazer a seleção e OK para confirmar. Pressione para retornar à página anterior.

Pressione F1 para remover com segurança o dispositivo de armazenamento.

* O canto superior esquerdo mostra o seu dispositivo de armazenamento padrão atual e gravação restante disponível vel

5.1 Gravações e Capturas (Media Studio)

Você pode verificar gravações e instantâneos capturados pela Caixa de Captura no “Gravações e Capturas (Media Studio)”.

Formato de Captura:

Ví deo	MP4 (Codec: formato H.264 com áudio AAC)
Imagem	JPEG

- É recomendável que você veja apenas os vídeos e instantâneos que são registrados pela Caixa de Captura. Tentar abrir arquivos tirados de outros equipamentos (como uma câmara) na Caixa de Captura muito provável falhará.

Menu OSD

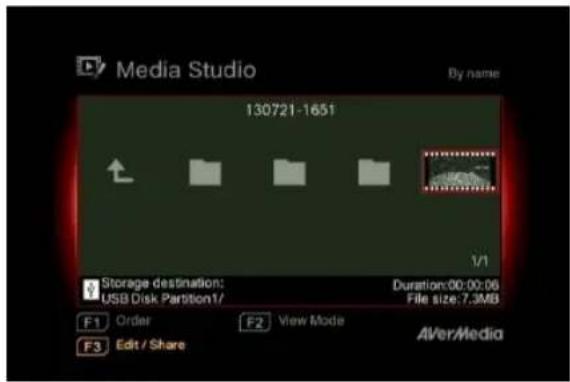

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode F3 Edit / Share AVer/Media

Descrições

Navegação

Use as teclas de navegação ◀/▶/▲/▼ para selecionar dentre itens.

Pressione F1 para classificar os arquivos por nome do arquivo, tamanho do arquivo ou formato do arquivo.

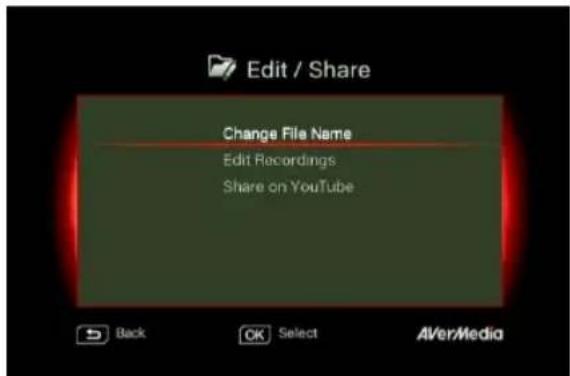

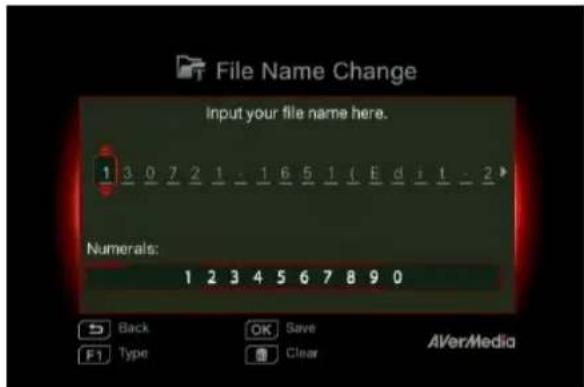

Pressione F3 para renomear, editar, compartilhar o arquivo realçado.

MENU Pressione para acessar diretamente o menu principal.

Reprodução de Ví deo

Pressione ▶ ou OK para começar a reproduzir o ví deo selecionado.

Pressione ■ ou OK para dar pausa da

reprodução. Pressione ▶ ou OK para resumir a reprodução.

Pressione a reproduzir o ví deo em câmera lenta (1/2x).

Pressione a retroceder em velocidade de 2x, 4x, 8x, 16x, 32x.

Pressione a avançar rapidamente em velocidade de 2x, 4x, 8x, 16x, 32x.

Pressione para reproduzir o arquivo em velocidade (1x) normal quando movimento lento, retroceder ou avançar rapidamente está ativo.

Pressione 2 a parar a reprodução.

Pressione para exibir as informações de reprodução incluindo disco de armazenamento, resolução de gravação, duração, tempo decorrido e remanescente e nome do arquivo.

* Apenas arquivos de ví deo capturado pela Caixa de Captura são suportados.

Visualização de Capturas Instantâneas

Pressione ▶ ou OK para visualizar a imagem selecionada. Pressione STOP BACK para

retornar.

* Apenas arquivos de imagem capturado pela Caixa de Captura são suportados.

5.1.1 Pós- Editar os ví deos gravados na Caixa de Captura

Esta seção mostra como cortar, recombinar e compartilhar vídeos no YouTube gravados pela Caixa de Captura

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode AVer/Media F3 Edit / Share

Descrições

Seleccione um Ví deo

Selecione o arquivo que você gostaria de editar, utilizando as teclas de navegação

Pressione F3 para editar ou compartilhar o arquivo de ví deo.

File Name Change Input your file name here. 1 3 0 7 2 1 - 1 6 5 1 ( E d i 1 - 2 ) Numerals: 1 2 3 4 5 6 7 8 9 0 5 Back F1 Type OK Save Clear AVer/Media

Alteração de Nome do Arquivo

Introduza o seu nome do arquivo, utilizando as teclas de navegação ▲/▼ para selecionar caracteres, números ou sí mbolos. Use as teclas de navegações ◀/► para ir para o próximo e último caractere.

Pressione F1 para alternar entre os caracteres, números e sí mbolos.

BACK

Pressione para voltar para cancelar a mudança que você fez.

Pressione OK para salvar o arquivo editado.

DELETE

Pressione

limpar tudo.

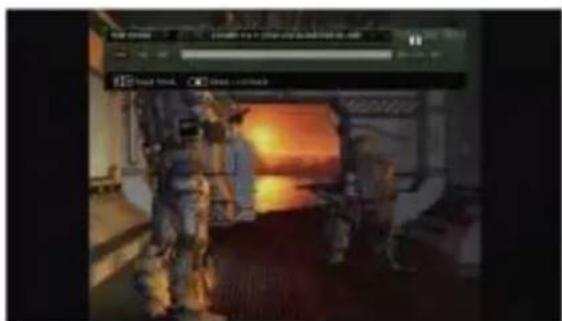

Uma instrução sobre como editar um ví deo será exibida, pressione OK para iniciar a edição.

Você pode cortar e recombinar seu ví deo selecionado no Modo de Edição.

Para cortar o ví deo, você terá de criar um ou mais segmentos dentro do ví deo.

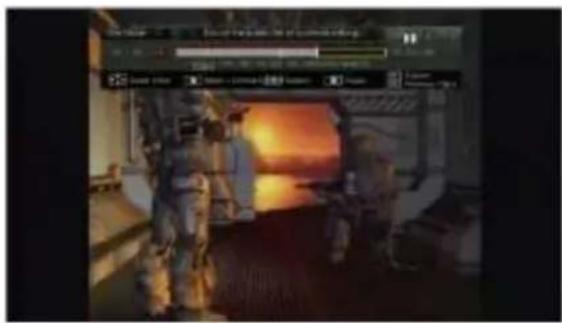

Etapa 1:

Para localizar uma determinada cena, use as teclas de direção ou para pesquisar a cena.

Você também pode usar as teclas de navegação ▲/▼ para busca de cena especí fica, hora, minuto e segundo do lado esquerdo da tela.

Pressione OK para marcar ou desmarcar a cena.

Etapa 2:

Repita o Passo 1, de modo a criar um segmento.

Pressione OK para manter ou excluir o segmento.

Pressione F1 para alternar entre Pesquisar Cena e pesquisa de Segmento.

Pressione F2 para apagar todas as marcas que você fez no ví deo.

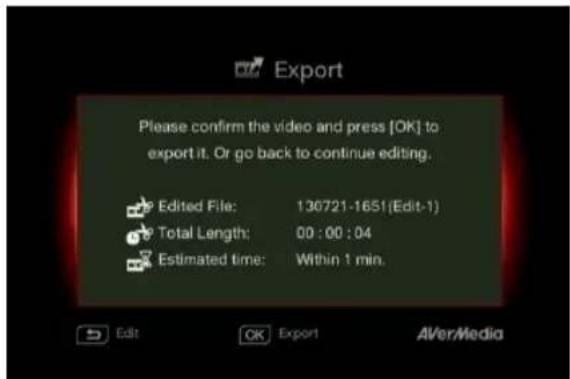

Pressione F3 para exportar o ví deo.

A Caixa de Captura automaticamente reúne os segmentos que você escolher para manter durante a edição.

O tempo estimado varia por diferentes discos de armazenamento. Consulte o tempo de exportação para o uso efetivo do seu disco de armazenamento.

Pressione OK para exportar o ví deo.

Pressione para continuar a edição.

Menu OSD

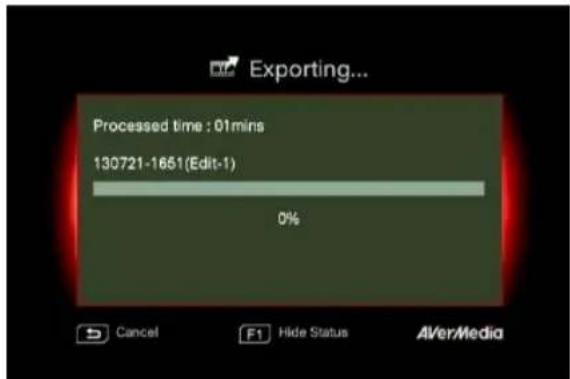

A barra no meio mostra a evolução da exportação do ví deo e o tempo estimado.

Clique em para cancelar a exportação. Clique em para ocultar a exportação das informações.

Pressione OK para sair do modo de edição.

BACK

Pressione para sair.

Pressione F1 para continuar a edição.

Menu OSD

Use ▲/▼ para selecionar a tarefa que você gostaria de executar. Seleccione 'Compartilhar no YouTube (Share on youtube)' para compartilhar os seus ví deos.

Antes que você compartilhe os ví deos gravados no YouTube, certifique-se de que você:

1. Construiu uma conta no YouTube e também um canal pessoal.
2. Tem o seu PC/ NB junto a você se você ativar a verificação de duas etapas de sua conta no YouTube.

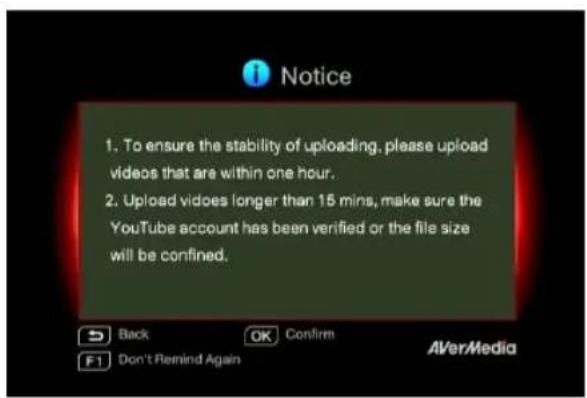

Para garantir a estabilidade do carregamento, carregue ví deos têm até uma hora.

Certifique-se de que a conta do YouTube é verificada para carregar ví deos com mais de 15 minutos.

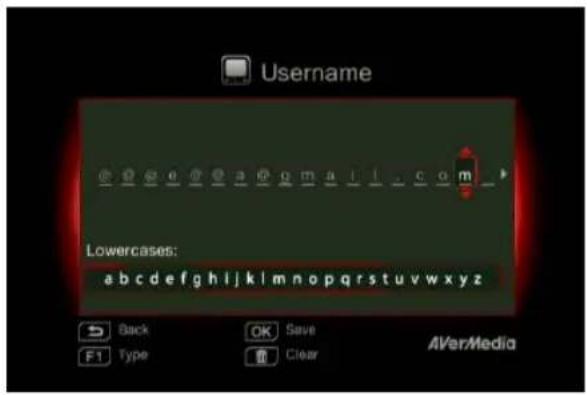

Username Lowercases: a b c d e f g h i j k l m n o p q r s t u v w x y z Back OK Save F1 Type Clear AVerMedia

BACK

Pressione para continuar a edição.

Pressione OK para continuar carregando.

Pressione F1 para pular este lembrete posteriormente.

Configuração de Conta

Use ▲/▼ para selecionar a tarefa que você gostaria de executar.

BACK

Pressione para voltar ao ní vel anterior.

Pressione OK para editar seu email ou senha.

Pressione F1 para salvar as alterações que você fez.

Pressione → para retornar à última página.

Pressione OK para começar o carregamento.

Pressione F1 para definir a privacidade.

Pressione F2 para alterar a conta.

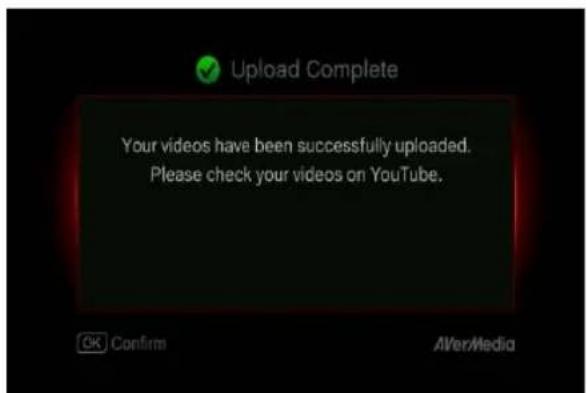

Carregamento Concluí do

Você carregou o ví deo com êxito.

Você pode editar o tí tulo do ví deo no YouTube.

Pressione OK para confirmar.

• O comprimento recomendado para cada ví deo deve ser inferior a 1 hora.
• A Caixa de Captura é feita para gravação e captura de conteúdo multimídia que são legalmente de propriedade ou licenciados pelo usuário apenas. Carregar ví deos que são protegidos por direitos autorais e outras leis não é permitido. O YouTube pode encerrar a conta para proteção de direitos autorais.
• A verificação da conta no YouTube é necessária quando você carregar o vídeo que tem mais de 15 minutos. Consulte o website do YouTube para detalhes adicionais.
• Ocasionalmente, leva de dois a três dias para os vídeos serem exibidos no YouTube. Por favor, aguarde alguns dias, se você não conseguir ver os ví deos online.

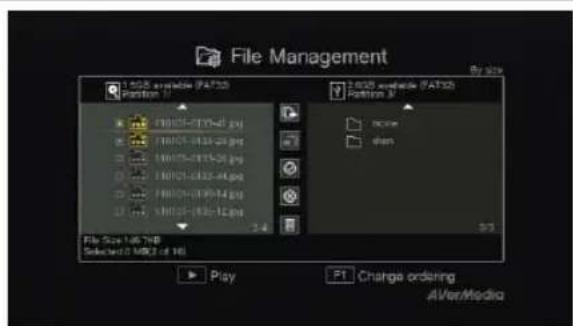

5.2 Gestão de Arquivo (File Management)

"Gestão de Arquivo (File Management)" te permite gerenciar vídeos e insantâneos capturados pela Caixa de Captura. Você pode copiar arquivos entre o disco rígido interno e o dispositivo de armazenamento USB externo, e excluir arquivos indesejados. Antes de entrar neste submenu, insira o seu primeiro dispositivo de armazenamento (USB 2.0 / dispositivo de armazenamento 3.0 / HDD 2,5 " no formato NTFS).

Menu OSD

File Management 1.0GB installed (FA32) Position 1 1.0GB-RTY-45.jpg 1.0GB-RTY-45.jpg 1.0GB-RTY-45.jpg 1.0GB-RTY-45.jpg 1.0GB-RTY-45.jpg 1.0GB-RTY-45.jpg 2.4 2.4 File Size: 167 KB Selected: 2 MBCF of 16 Play F1 Charge ordering AVer/Media

Descrições

Selecione a Partição

Use as teclas de navegação ◀/▶/▲/▼ para selecionar a partição.

Pressione para reproduzir o ví deo.

Pressione F1 para alterar a ordenação dos arquivos.

Interface do Usuário de Gerenciamento de Arquivo:

1 Uma lista exibindo os arquivos localizados no disco rígido interno
2 Um conjunto de ferramentas de edição
3 Uma lista exibindo os arquivos localizados no disco USB
4 Área de exibição de informações

Descrições das Ferramentas de Edição:

N.° de Botões		Descrições
1		Copiar arquivos ao disco USB
2		Copiar arquivos ao disco rígido interno
3		Selecionar tudo
4		Desselecionar tudo
5		Excluir

Menu OSD

File Management 1.50B available FAT33 Partition 1 18/02-01:22-41.jpg 18/02-01:23-26.jpg 18/02-01:25-36.jpg 18/02-01:27-44.jpg 18/02-01:29-14.jpg 18/02-01:30-17.jpg 2.4 File Size: 146.7KB Selected: MG2 of H6 Play F1 Change ordering Airer/Media

Copiando Arquivos do HDD Interno ao Disco USB

Etapa 1:

Na lista do lado esquerdo, use ▲/▼ para destacar o arquivo que você deseja copiar para o disco USB. Pressione OK para selecionar / desselecionar um item.

Seleccione e pressione OK para seleccionar todos os arquivos.

Seleccione e pressione OK para desseleccionar todos os arquivos.

Etapa 2:

Selezione e pressione OK para copiar arquivo(s) selecionado ao disco USB.

Pressione para cancelar a cópia de arquivos em progresso.

Etapa 3:

Pressione OK.

Copiar arquivos do disco USB para disco rígido interno funciona no sentido inverso, como acima mencionado.

* Se o arquivo for razoavelmente grande, pressione F1 para ocultar o status de cópia ou exclusão.

Excluindo Arquivos

Etapa 1:

Use ▲/▼ para destacar o arquivo(s) que você deseja excluir. Pressione OK para selecionar / desselecionar um item.

Seleccione e pressione OK para seleccionar todos os arquivos.

Seleccione e pressione OK para desseleccionar todos os arquivos.

Selecione 📋 e pressione OK para remover o arquivo da lista.

OU

Pressione nº controle remoto e então pressione OK para remover o arquivo da lista.

BACK

Pressione para cancelar a exclusão dos arquivos em progresso.

Etapa 3:

Pressione OK.

USB Disk Partition1 Capacity: 7.4G Used space: 5.9G Free space: 1.5G F1 Formatting F2 Eject the disk AverMedia

Remoção do Dispositivo de Armazenamento USB

Para evitar perda de dados, é altamente recomendável remover com segurança seu dispositivo de armazenamento externo. Siga as etapas abaixo:

Etapa 1:

Pressione F2 para removê-lo.

Capítulo 6. Emparelhamento da Caixa de Captura e GameMate by AVerMedia

GameMate by AVerMedia é o aplicatico dedicado a smart phones. Ele permite que você use seu smart phone como controle remoto. Você está apenas a alguns passos do emparelhamento da Caixa de Captura com GameMate.

Faça o download do GameMate by AVerMedia no app store primeiro.

Para emparelhar com sucesso, certifique-se de que a Caixa de Captura e o GameMate compartilham a mesma rede. Para fazer isso, você vai precisar também de um ponto de acesso sem fio para o GameMate. Certifiq ue-se de que a LAN está bem-conectada e você está pronto para esmparelhar!

OSD

GAMEMATE GAMEMATE CAPTUBE BOX 102:168.1.102 AllVerMedia

Descrições

É recomendável que a Caixa de Captura e o GameMate compartilhem um ponto de acesso sem fio. Depois de fazer o download do GameMate; toque no GameMate no seu smartphone. Você vai ver que o GameMate está pesquisando o dispositivo disponível vel.

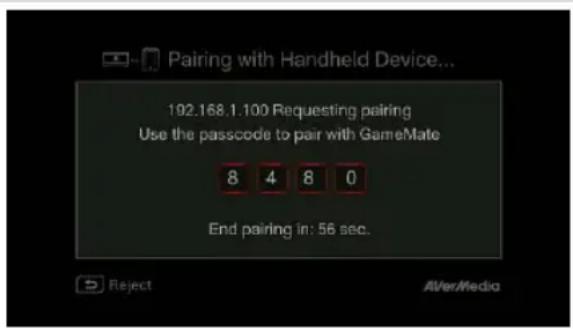

Um conjunto de número de emparelhamento será mostrado na tela da TV.

AVerMedia

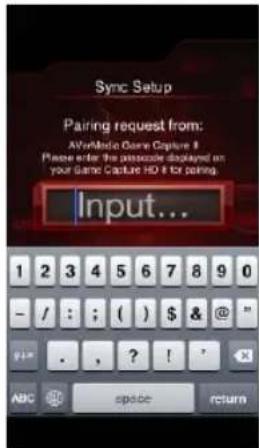

Você vai ver o GameMate como mostrado ao lado esquerdo quando emparelhado com sucesso até com a Caixa de Captura.

Você também pode verificar a conexão do GameMate no Menu. Você vai ver o sinal no ní vel superior do Menu.

- Se a conexão for perdida, por favor reinicie o AP sem fio ou a Caixa de Captura e tente novamente.
