MANUAL DE UTILIZADOR 34045 CHACON

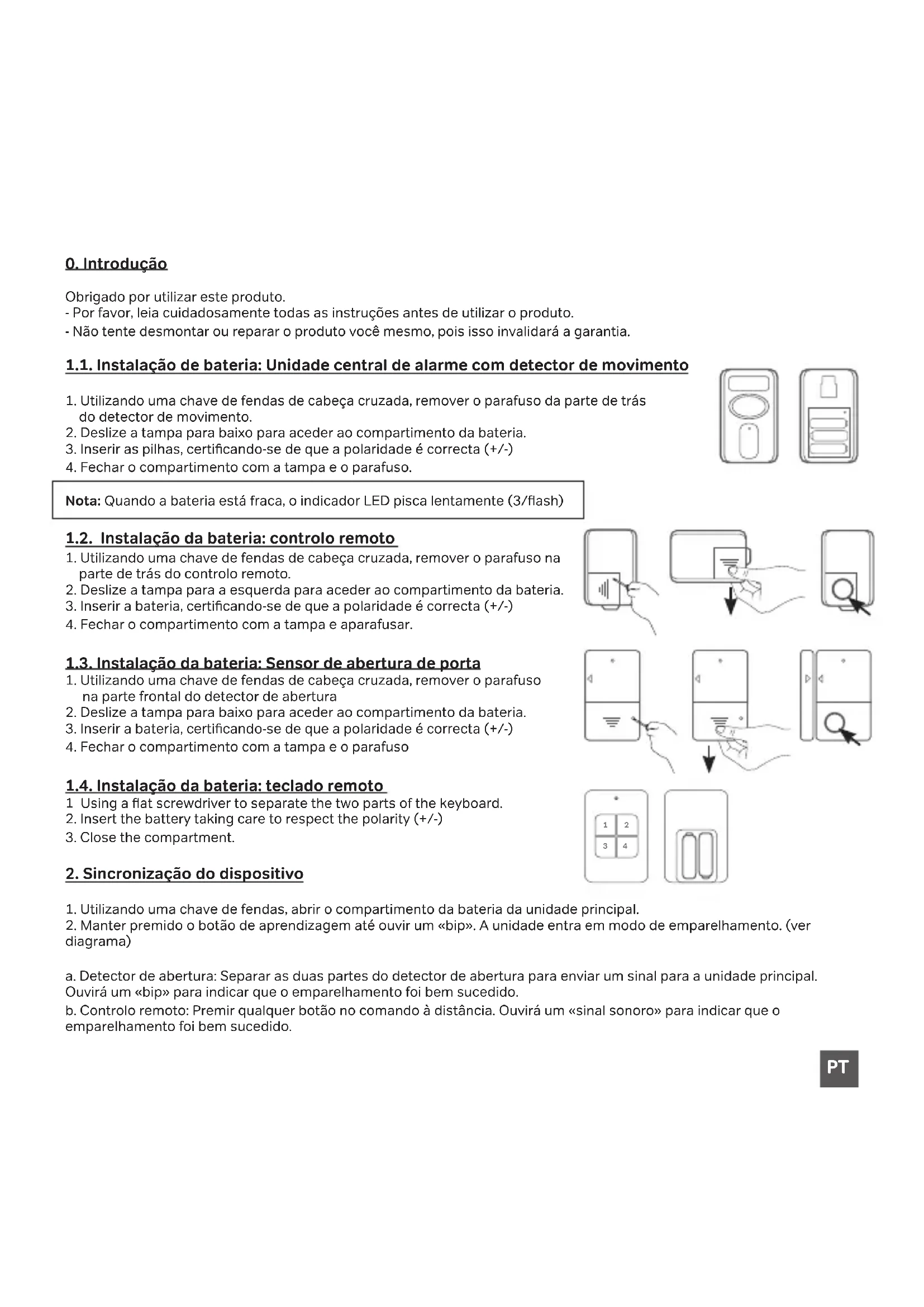

Obrigado por utilizar este produto. - Por favor, leia cuidadosamente todas as instruções antes de utilizar o produto. - Não tente desmontar ou reparar o produto você mesmo, pois isso invalidará a garantia. 1.1. Instalação de bateria: Unidade central de alarme com detector de movimento

1. Utilizando uma chave de fendas de cabeça cruzada, remover o parafuso da parte de trás

do detector de movimento.

2. Deslize a tampa para baixo para aceder ao compartimento da bateria.

3. Inserir as pilhas, certicando-se de que a polaridade é correcta (+/-)

4. Fechar o compartimento com a tampa e o parafuso.

Nota: Quando a bateria está fraca, o indicador LED pisca lentamente (3/ash) 1.2. Instalação da bateria: controlo remoto

1. Utilizando uma chave de fendas de cabeça cruzada, remover o parafuso na

parte de trás do controlo remoto.

2. Deslize a tampa para a esquerda para aceder ao compartimento da bateria.

3. Inserir a bateria, certicando-se de que a polaridade é correcta (+/-)

4. Fechar o compartimento com a tampa e aparafusar.

1.3. Instalação da bateria: Sensor de abertura de porta

1. Utilizando uma chave de fendas de cabeça cruzada, remover o parafuso

na parte frontal do detector de abertura

2. Deslize a tampa para baixo para aceder ao compartimento da bateria.

3. Inserir a bateria, certicando-se de que a polaridade é correcta (+/-)

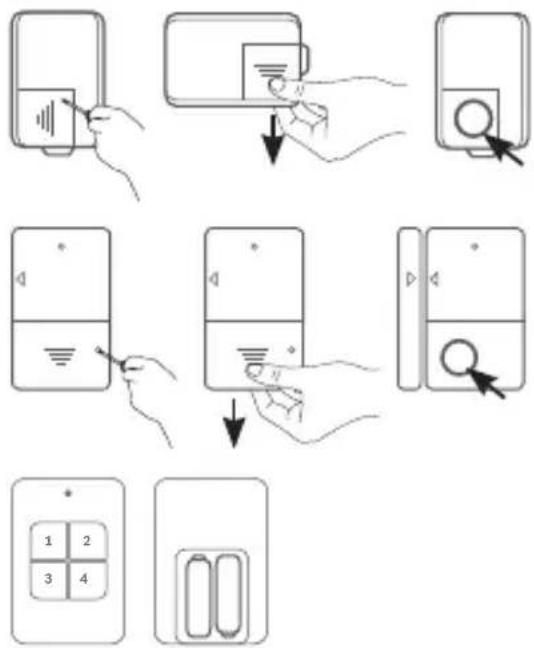

2. Sincronização do dispositivo

1. Utilizando uma chave de fendas, abrir o compartimento da bateria da unidade principal.

2. Manter premido o botão de aprendizagem até ouvir um «bip». A unidade entra em modo de emparelhamento. (ver

diagrama) a. Detector de abertura: Separar as duas partes do detector de abertura para enviar um sinal para a unidade principal. Ouvirá um «bip» para indicar que o emparelhamento foi bem sucedido. b. Controlo remoto: Premir qualquer botão no comando à distância. Ouvirá um «sinal sonoro» para indicar que o emparelhamento foi bem sucedido.

2PT c. Teclado remoto: Premir qualquer botão do teclado remoto. Ouvirá um «sinal sonoro» para indicar o emparelhamento bem sucedido.

3. Para sair do modo de emparelhamento, prima e mantenha premido o botão de aprendizagem durante 3 segundos.

Ouvirá um «sinal sonoro» duplo. NOTA: Um máximo de 32 transmissores pode ser emparelhado a uma unidade principal.

3. Instalação de parede da unidade de controlo

1. Uma vez instaladas as baterias, escolha o local onde pretende colocar o

seu detector de movimento.

2. Fixar o suporte à parede utilizando as buchas e os parafusos fornecidos.

3. Encaixar o detector no suporte e depois escolher o melhor ângulo para

que o detector tenha o melhor campo de visão possível. Altura de instalação recomendada: Máximo 160cm e mínimo 30cm. NOTA: Ajustar o ângulo de instalação de modo a car virado para baixo.

4. Modo no controlo remoto

O controlo remoto tem um botão «On» para activar o alarme e um botão «O» para o desactivar. Do lado do controlo remoto estão duas marcações «HOME» e «AWAY». a) Modo «casa»: Quando selecciona o modo «HOME» com o interruptor, signica que está em casa e não deseja ser incomodado. Deslize o interruptor do comando à distância com «HOME» escrito nele e prima o botão «On». b) Modo «fora de casa»: Quando selecciona o modo «AWAY» com o interruptor, signica que está a sair de casa e quer desligar o seu alarme. Deslize o interruptor no comando à distância com «AWAY» escrito no mesmo e prima o botão «On NOTA: No modo «HOME», todos os detectores de movimento são desactivados.

5. Estabelecimento do código pessoal

Uma vez colocadas as suas baterias, tem 15 segundos para escolher um código de quatro dígitos. Se não tiver tido tempo para introduzir o seu código pessoal, o código 1234 será guardado por defeito. Nota: Cada vez que instalar as baterias, terá de congurar novamente o seu código de 4 dígitos.

6. Funcionalidade do teclado

a) Modo HOME: Introduza o seu código de 4 dígitos, depois prima o botão «1». Ouvirá um «bip» para indicar que o alarme entrará no modo «casa» após 30 segundos. 100° 2m 4m 6m 8 m 100° 80° 60° 20°PT NOTA: Neste caso, a função de detecção de movimento está desactivada. Apenas o detector de abertura accionará um alarme. Este modo está também disponível no controlo remoto. b) Modo «AWAY»: Introduza o seu código de 4 dígitos, depois prima o botão «2». Ouvirá um «bip» para indicar que o alarme entrará no modo «Away» após 30 segundos. NOTA: Neste caso, se alguém abrir a porta ou janela equipada com o detector de abertura ou entrar no campo de visão do seu detector de movimento, o alarme será accionado. Este modo também está disponível no controlo remoto. c) Modo de emergência: Prima simultaneamente os botões 1 e 4 em caso de emergência. Um alarme soará sem limite de tempo para afugentar os intrusos..

7. Reiniciar o emparelhamento

A m de repor todo o seu alarme, retire as pilhas do seu dispositivo. Em seguida, manter premido o botão de apren- dizagem (ver diagrama ponto 1.). Quando voltar a colocar as baterias, ouvirá dois «bipes» indicando que o reset foi bem sucedido.

8. Resolução de problemas

1. Alarmes falsos da unidade principal

a) Vericar a existência de animais perto do detector de movimento. b) Em tempo quente, as sombras em movimento podem também activar o alarme. Além disso, certique-se de que o detector não está instalado perto de um radiador ou fonte de calor. c) Vericar se não há dispositivos com fortes campos electromagnéticos perto do sensor de porta/janela. Fortes campos electromagnéticos podem causar falsos alarmes.

2. A unidade principal não recebe um sinal do transmissor

a) Vericar se o emparelhamento entre o transmissor e a unidade principal foi bem sucedido. b) Se o emparelhamento foi bem sucedido, vericar a voltagem da bateria da unidade principal e do transmissor. A baixa voltagem resultará em falha do produto.

3. Nenhum alarme soa após detecção de movimento

a) Vericar se o indicador de bateria fraca está a piscar (por favor substituir as baterias imediatamente). b) Se a unidade estiver armada e denida para o modo HOME e o sensor PIR detectar uma intrusão, o alarme não soará. O sensor PIR está desactivado em modo HOME. Vericar se a unidade principal está instalada correctamente.

9. Adicione um dispositivo ao seu alarme existente

Criámos um sistema de alarme 100% compatível para satisfazer as suas necessidades. Aqui, oferecemos acessórios que podem funcionar sozinhos, mas também como um kit. Isto permite-lhe personalizar o seu alarme e associar vários acessórios, mas também vários alarmes entre eles. Por exemplo, quando uma pessoa activa o detector de abertura, todos os seus alarmes soarão. Pode desactivar o seu alarme utilizando as unidades de código, o controlo remoto ou o teclado remoto. Mais informações no nosso sítio web: https://chacon.com/fr/PT Produtos compatíveis: 34035, 34036, 34038, 34043, 34044, 34046, 34048

10. Conselhos de segurança

• Não misturar pilhas novas e usadas.

• Não misturar pilhas alcalinas, normais (carbono de zinco) ou recarregáveis (ni-cad, ni-mh, etc.).

• Por favor, utilizar apenas o tipo de bateria especicado no manual.

• Não deixar pilhas usadas deitadas na câmara, pois isto pode danicar a câmara.

• A utilização incorrecta da bateria pode causar danos em objectos próximos e resultar em incêndio ou ferimentos graves.

• Por favor, mantenha as pilhas longe das crianças. Se suspeitar que as pilhas tenham sido ingeridas, procure imediatamente cuidados médicos. Engolir a bateria pode resultar em queimaduras internas graves dentro de 2 horas ou em morte.

• Reciclar baterias usadas de acordo com as práticas de protecção ambiental

• Não colocar o painel de controlo contra uma fonte de calor ou onde possa estar exposto à luz directa do sol, chuva ou luz forte.

• A unidade não é à prova de água. Não o exponha à chuva nem o mergulhe na água.

• Não tente desmontar ou reparar o produto você mesmo.

• Por favor, mantenha este manual num local seguro.

• A distância de recepção pode ser afectada se existir um forte sinal de interferência na área de utilização.

11. Especicações técnicas

• Pode ser ligado ou desligado remotamente através dos controlos fornecidos

• Distância de detecção: 8 m (campo livre)

• Ângulo de detecção: 100

• Volume do alarme: 100 dB

• Corrente em espera: ≤ 350uA

• Corrente de alarme: ≤ 150mA

• Bateria: 3x AA 1.5V (não incluída)

• Corrente em espera: ≤ 3uA

• Corrente em espera: ≤ 3uA

• Bateria: 2xAAA 1,5V (não incluída)

• Corrente em espera: ≤ 3uA

• Corrente de alarme: ≤ 15mA

• Conteúdo da caixa: Detector de movimento + 1 controlo remoto + teclado remoto + detector de abertura de porta + bateria (2x) + manualIT
