MANUAL DE USUARIO 34045 CHACON

ES Registre su garantía

Para registrar su garantía, rellene el formulario online en www.chacon.com/warranty

PT Registar garantia

Gracias por utilizar este producto.

- Lea atentamente todas las instrucciones antes de utilizar el producto.

- No intente desmontar o reparar el producto usted mismo, ya que esto invalidará la garantía.

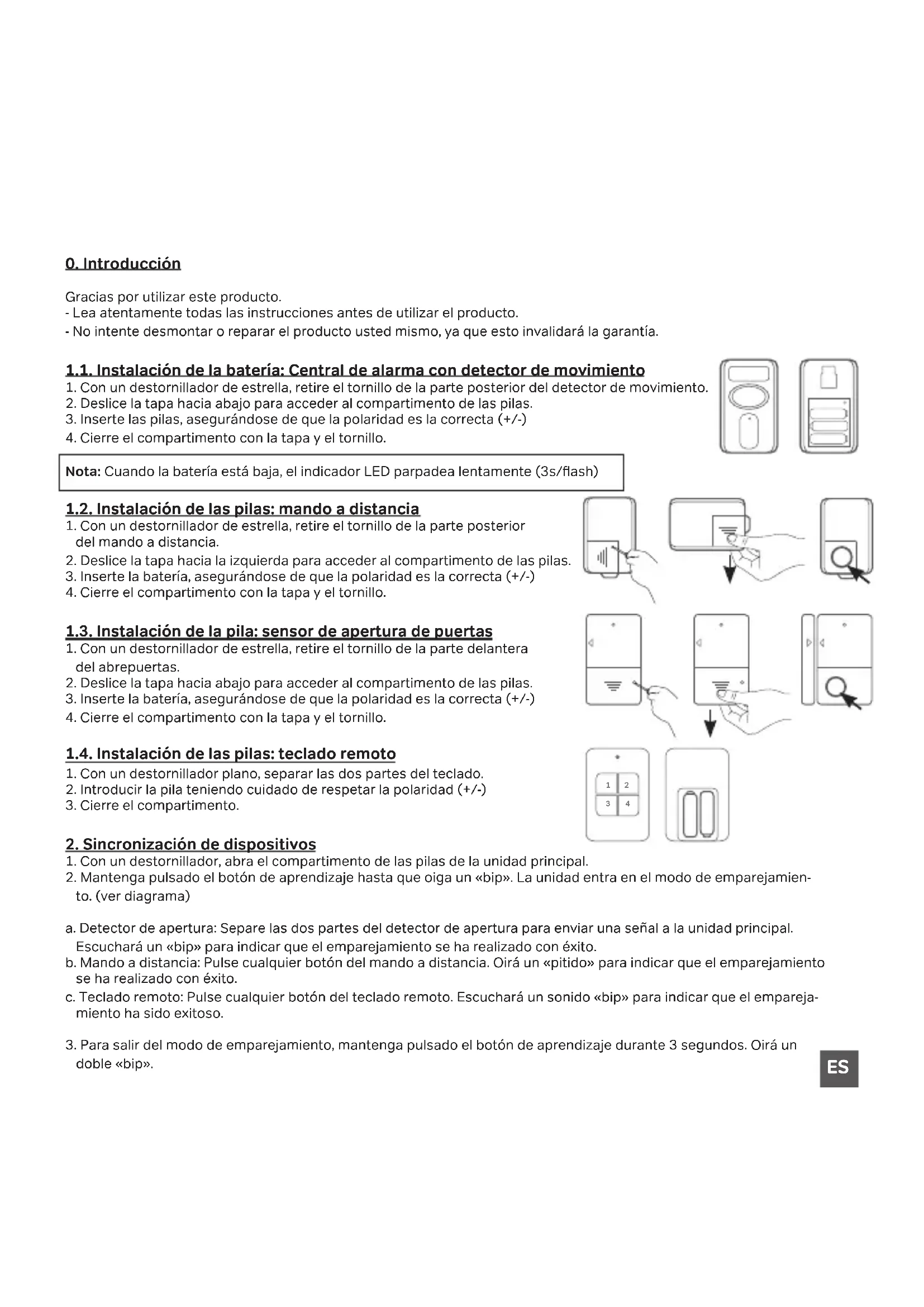

1.1. Instalación de la batería: Central de alarma con detector de movimiento

1. Con un destornillador de estrella, retire el tornillo de la parte posterior del detector de movimiento.
2. Deslice la tapa hacia abajo para acceder al compartimento de las pilas.
3. Inserte las pilas, asegurándose de que la polaridad es la correcta (+/-)
4. Cierre el compartimento con la tapa y el tornillo.

Nota: Cuando la batería está baja, el indicador LED parpadea lentamente (3s/flash)

1.2. Instalación de las pilas: mando a distancia

1. Con un destornillador de estrella, retire el tornillo de la parte posterior del mando a distancia.
2. Deslice la tapa hacia la izquierda para acceder al compartimento de las pilas.
3. Inserte la batería, asegurándose de que la polaridad es la correcta (+/-)
4. Cierre el compartimento con la tapa y el tornillo.

1.3. Instalación de la pila: sensor de apertura de puertas

1. Con un destornillador de estrella, retire el tornillo de la parte delantera del abrepuertas.
2. Deslice la tapa hacia abajo para acceder al compartimento de las pilas.
3. Inserte la batería, asegurándose de que la polaridad es la correcta (+/-)
4. Cierre el compartimento con la tapa y el tornillo.

1.4. Instalación de las pilas: teclado remoto

1. Con un destornillador plano, separar las dos partes del teclado.
2. Introducir la pila teniendo cuidado de respetar la polaridad (+/-)
3. Cierre el compartimento.

2. Sincronización de dispositivos

1. Con un destornillador, abra el compartimento de las pilas de la unidad principal.
2. Mantenga pulsado el botón de aprendizaje hasta que oiga un «bip». La unidad entra en el modo de emparejamiento. (ver diagrama)

a. Detector de apertura: Separe las dos partes del detector de apertura para enviar una señal a la unidad principal.
Escuchará un «bip» para indicar que el emparejamiento se ha realizado con éxito.
b. Mando a distancia: Pulse cualquier botón del mando a distancia. Oirá un «pitido» para indicar que el emparejamiento se ha realizado con éxito.
c. Teclado remoto: Pulse cualquier botón del teclado remoto. Escuchará un sonido «bip» para indicar que el emparejamiento ha sido exitoso.
3. Para salir del modo de emparejamiento, mantenga pulsado el botón de aprendizaje durante 3 segundos. Oirá un doble «bip».

NOTA: Se pueden emparejar un máximo de 32 transmisores a una unidad principal.

3. Instalación mural de la unidad de control

1. Una vez instaladas las pilas, elija el lugar donde desea colocar el detector de movimiento.
2. Fije el soporte a la pared con los tacos y tornillos suministrados.
3. Coloque el detector en el soporte y luego elija el mejor ángulo para que el detector tenga el mejor campo de visión posible.

Altura de instalación recomendada: Máximo 160cm y mínimo 30cm.

NOTA: Ajuste el ángulo de instalación de manera que esté orientado hacia abajo.

100° -100° -80° -60° -20° 2m 4m 6m 8 m

4. Modo en el mando a distancia

El mando a distancia tiene un botón «On» para activar la alarma y un botón «Off» para desactivarla. En el lateral del mando a distancia hay dos marcas «HOME» y «AWAY».

a. Modo Ausencia: Cuando selecciona el modo «HOME» con el interruptor, significa que está en casa y no desea ser molestado. Deslice el interruptor del mando a distancia que tiene escrito «HOME» y pulse el botón «On».

b. Modo Inicio: Si selecciona el modo «AWAY» con el interruptor, significa que va a salir de su casa y quiere apagar la alarma. Deslice el interruptor del mando a distancia que tiene escrito «AWAY» y pulse el botón «On».

NOTA: En el modo « HOME », todos los detectores de movimiento están desactivados.

5. Configurar el código personal

Una vez colocadas las pilas, tiene 15 segundos para elegir un código de cuatro dígitos. Si no ha tenido tiempo de introducir su código personal, se guardará por defecto el código 1234.

Nota: Cada vez que coloque las pilas, tendrá que volver a configurar su código de cuatro dígitos.

6. Funcionalidad del teclado

a) Modo HOME: Introduzca su código de 4 dígitos y pulse el botón «1». Escuchará un «bip» para indicar que la alarma entrará en modo «hogar» después de 30 segundos.

NOTA: En este caso, la función de detección de movimiento está desactivada. Sólo el detector de apertura activará la alarma. Este modo también está disponible en el mando a distancia.

b) Modo AWAY: Introduzca su código de 4 dígitos y pulse el botón «2». Escuchará un «bip» para indicar que la alarma entrará en modo «Ausente» después de 30 segundos.

NOTA: En este caso, si alguien abre la puerta o ventana equipada con el detector de apertura o entra en el campo de visión de su detector de movimiento, la alarma se activará. Este modo también está disponible en el mando a distancia.

c) Modo de emergencia: Pulse simultáneamente los botones 1 y 4 en caso de emergencia. Sonará una alarma sin límite de tiempo para ahuyentar a los intrusos.

7. Restablecer el emparejamiento

Para restablecer toda la alarma, retire las pilas de su dispositivo. A continuación, mantenga pulsado el botón de aprendizaje (véase el punto 1 del diagrama). Cuando vuelva a colocar las pilas, oirá dos «pitidos» que le indicarán que el reinicio se ha realizado correctamente.

8. Resolución de problemas

1. Falsas alarmas de la unidad principal
   a) Compruebe si hay animales cerca del detector de movimiento.
   b) Cuando hace calor, las sombras en movimiento también pueden activar la alarma. Asegúrese también de que el detector no está instalado cerca de un radiador o una fuente de calor.
   c) Compruebe que no hay dispositivos con fuertes campos electromagnéticos cerca del sensor de la puerta/ventana. Los campos electromagnéticos fuertes pueden causar falsas alarmas.
2. La unidad principal no recibe la señal del transmisor
   a) Compruebe si el emparejamiento entre el transmisor y la unidad principal se ha realizado correctamente.
   b) Si el emparejamiento se ha realizado correctamente, compruebe el voltaje de la batería de la unidad principal y del transmisor. La baja tensión provocará el fallo del producto.
3. No suena la alarma tras la detección de movimiento
   a) Compruebe si el indicador de batería baja parpadea (sustituya las baterías inmediatamente).
   b) Si la unidad está armada y en modo “ausencia” (HOME) y el sensor PIR detecta una intrusión, la alarma no sonará. El sensor PIR está desactivado en el modo “ausencia” (HOME). Compruebe si la unidad principal está instalada correctamente.

9. Añade un dispositivo a tu alarma actual

Hemos creado un sistema de alarma 100% compatible para satisfacer sus necesidades. Aquí ofrecemos accesorios que pueden funcionar solos, pero también como un kit. Esto le permite personalizar su alarma y asociar varios accesorios, pero también varias alarmas entre ellos. Por ejemplo, cuando una persona active el detector de apertura, sonarán todas sus alarmas. Puede desactivar su alarma mediante las unidades de código, el mando a distancia o el teclado remoto.

Más información en nuestra web: https://chacon.com/fr/

10. Consejos de seguridad

• No mezcle pilas nuevas y usadas.
• No mezcle pilas alcalinas, estándar (zinc-carbón) o recargables (ni-cad, ni-mh, etc.).
• Utilice únicamente el tipo de batería especificado en el manual.
• No deje las pilas usadas en la cámara, ya que pueden dañar la cámara.
• El uso incorrecto de la batería puede causar daños a los objetos cercanos y provocar un incendio o lesiones graves.
• Mantenga las pilas fuera del alcance de los niños. Si sospecha que se han ingerido pilas, busque atención médica inmediatamente. La ingestión de la batería puede provocar graves quemaduras internas en un plazo de 2 horas o la muerte.
• Reciclar las pilas usadas de acuerdo con las prácticas de protección del medio ambiente
• No coloque el panel de control contra una fuente de calor o donde pueda estar expuesto a la luz solar directa, a la lluvia o a una luz fuerte.
• La unidad no es resistente al agua. No lo exponga a la lluvia ni lo sumerja en agua.
• No intente desmontar o reparar el producto usted mismo.
• Guarde este manual en un lugar seguro.
• La distancia de recepción puede verse afectada si existe una fuerte señal de interferencia en la zona de uso.

11. Características técnicas

• Se puede encender o apagar a distancia mediante los mandos suministrados
• Fácil de instalar
• Productos compatibles: 34035, 34036, 34038, 34043, 34044, 34046, 34048
• Detector de movimiento:
• Distancia de detección: 8 m (campo libre)
• Ángulo de detección: 100
  • Volumen de la alarma: 100 dB
  • Corriente de espera: ≤ 350uA
  • Corriente de alarma: ≤ 150mA
  • Pila: 3x AA 1,5V (no incluidas)
• Mando a distancia:
  • Pila: 1x CR2032 (incluida)
• Corriente de espera: ≤ 3uA
  • Corriente de alarma: ≤ 25mA
• Detector de apertura:
  • Pila: 1x CR2032 (incluida)
• Corriente de espera: ≤ 3uA
  • Corriente de alarma: ≤ 15mA
• Teclado remoto:
  • Pila: 2xAAA 1,5V (no incluidas)
  • Corriente de espera: ≤ 3uA
  • Corriente de alarma: ≤ 15mA
• Contenido de la caja: Detector de movimiento + 1 mando a distancia + teclado a distancia + detector de apertura de puertas + batería (2x) + manual

Support

www.chacon.com/support

0. Introdução

ES: Solo para uso en interiores

Este producto debe estar procesado acorde la Directiva 2002/96/CE con el propósito de su reciclación o desmontado de menara que se minimice su efecto al medio ambiente. Consulte las autoridades locales o regionales para obtener mas detalles.

PT:

Por la presente, Chacon declara que el tipo de equipo radioeléctrico 34045 es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.chacon.com/conformity

PT:
