MANUALE UTENTE 34045 CHACON

1. Rilevatore di movimento Motion detector

4. Pulsante di accoppiamento Pairing button

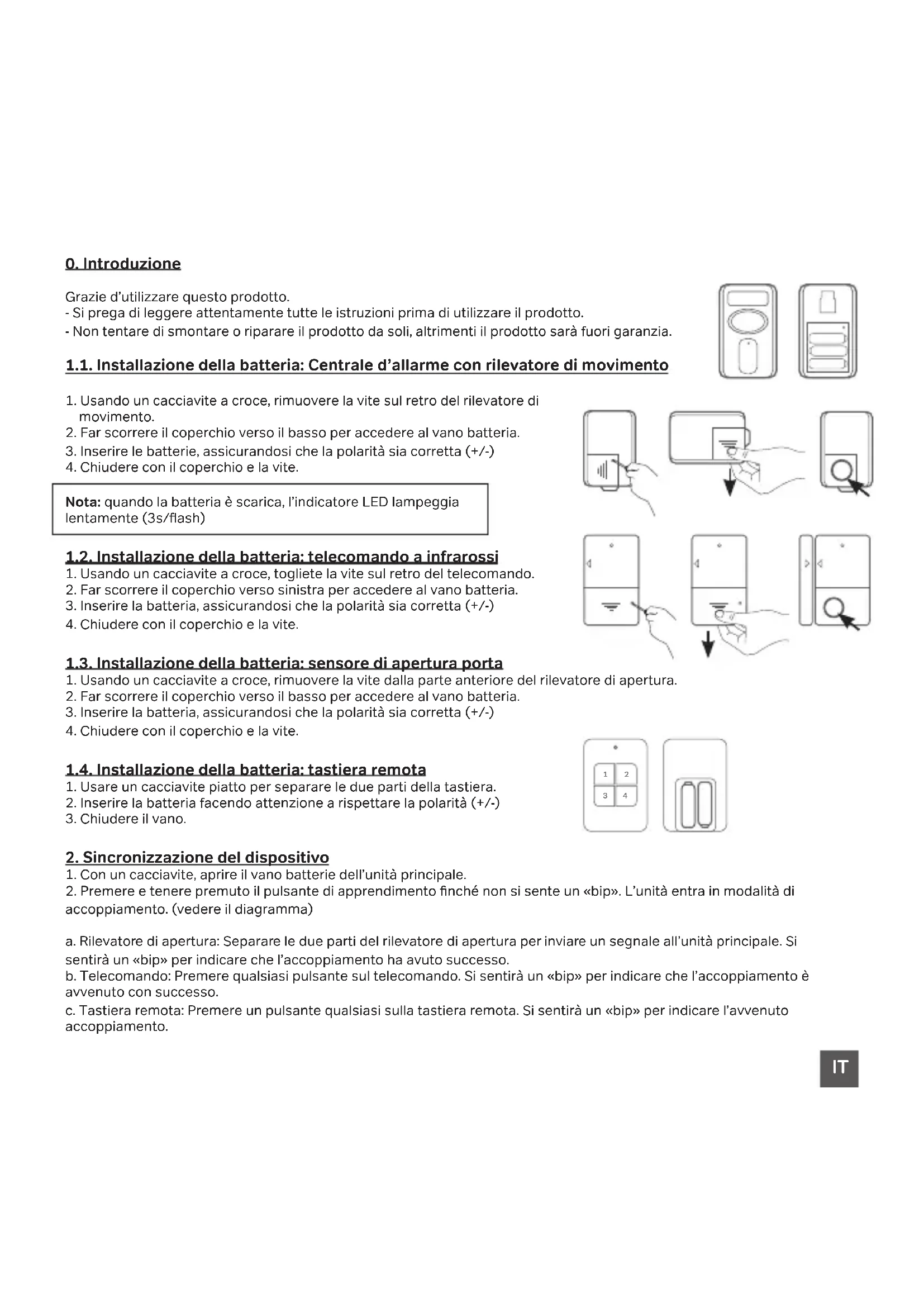

Grazie d’utilizzare questo prodotto. - Si prega di leggere attentamente tutte le istruzioni prima di utilizzare il prodotto. - Non tentare di smontare o riparare il prodotto da soli, altrimenti il prodotto sarà fuori garanzia. 1.1. Installazione della batteria: Centrale d’allarme con rilevatore di movimento

1. Usando un cacciavite a croce, rimuovere la vite sul retro del rilevatore di

2. Far scorrere il coperchio verso il basso per accedere al vano batteria.

3. Inserire le batterie, assicurandosi che la polarità sia corretta (+/-)

4. Chiudere con il coperchio e la vite.

Nota: quando la batteria è scarica, l’indicatore LED lampeggia lentamente (3s/ash) 1.2. Installazione della batteria: telecomando a infrarossi

1. Usando un cacciavite a croce, togliete la vite sul retro del telecomando.

2. Far scorrere il coperchio verso sinistra per accedere al vano batteria.

3. Inserire la batteria, assicurandosi che la polarità sia corretta (+/-)

4. Chiudere con il coperchio e la vite.

1.3. Installazione della batteria: sensore di apertura porta

1. Usando un cacciavite a croce, rimuovere la vite dalla parte anteriore del rilevatore di apertura.

2. Far scorrere il coperchio verso il basso per accedere al vano batteria.

3. Inserire la batteria, assicurandosi che la polarità sia corretta (+/-)

4. Chiudere con il coperchio e la vite.

1.4. Installazione della batteria: tastiera remota

1. Usare un cacciavite piatto per separare le due parti della tastiera.

2. Inserire la batteria facendo attenzione a rispettare la polarità (+/-)

3. Chiudere il vano.

2. Sincronizzazione del dispositivo

1. Con un cacciavite, aprire il vano batterie dell’unità principale.

2. Premere e tenere premuto il pulsante di apprendimento nché non si sente un «bip». L’unità entra in modalità di

accoppiamento. (vedere il diagramma) a. Rilevatore di apertura: Separare le due parti del rilevatore di apertura per inviare un segnale all’unità principale. Si sentirà un «bip» per indicare che l’accoppiamento ha avuto successo. b. Telecomando: Premere qualsiasi pulsante sul telecomando. Si sentirà un «bip» per indicare che l’accoppiamento è avvenuto con successo. c. Tastiera remota: Premere un pulsante qualsiasi sulla tastiera remota. Si sentirà un «bip» per indicare l’avvenuto accoppiamento.

3. Per uscire dalla modalità di accoppiamento, tenere premuto il pulsante di apprendimento per 3 secondi. Si sentirà

un doppio «bip». NOTE: A maximum of 32 transmitters can be paired to a main unit.

3. Installazione a muro dell’unità di controllo

1. Dopo aver installato le batterie, scegliete la posizione in cui volete

posizionare il vostro rilevatore di movimento.

2. Fissare la staa al muro usando i tasselli e le viti in dotazione.

3. Montare il rilevatore sulla staa e poi scegliere l’angolo migliore per il

rilevatore per avere il miglior campo visivo possibile. Altezza di installazione raccomandata: Massimo 160cm e minimo 30cm. NOTA: Regolare l’angolo di installazione verso il basso.

4. Modalità sul telecomando

Il telecomando ha un pulsante «On» per attivare l’allarme e un pulsante «O» per disattivarlo. Sul lato del telecoman- do ci sono due segni «HOME» e «AWAY». a) Modo “casa”: Quando si seleziona il modo «HOME» con l’interruttore, signica che si è a casa e non si desidera essere disturbati. Fai scorrere l’interruttore sul telecomando con la scritta «HOME» e premi il pulsante «On». b) Modo “assente“: Quando selezionate il modo «AWAY» con l’interruttore, signica che state lasciando la vostra casa e volete spegnere l’allarme. Fai scorrere l’interruttore sul telecomando con la scritta «AWAY» e premi il pulsante «On». NOTA: In modo «HOME», tutti i rilevatori di movimento sono disabilitati.

5. Impostazione del codice personale

Una volta inserite le batterie, avete 15 secondi per scegliere un codice di quattro cifre. Se non avete avuto il tempo di inserire il vostro codice personale, il codice 1234 sarà salvato per default. Nota: ogni volta che installate le batterie, dovrete impostare nuovamente il vostro codice a 4 cifre.

6. Funzionalità della tastiera

a) Modalità HOME: Inserisci il tuo codice a 4 cifre, poi premi il pulsante «1». Sentirete un «bip» per indicare che l’allarme entrerà in modalità «home» dopo 30 secondi. NOTA: In questo caso, la funzione di rilevamento del movimento è disabilitata. Solo il rilevatore di apertura farà scat- tare l’allarme. Questa modalità è disponibile anche sul telecomando. 100° 2m 4m 6m 8 m 100° 80° 60° 20°IT b) Modalità AWAY: Inserite il vostro codice a 4 cifre, poi premete il tasto «2». Sentirete un «bip» per indicare che l’allarme entrerà in modalità «Away» dopo 30 secondi. NOTA: In questo caso, se qualcuno apre la porta o la nestra dotata del rilevatore di apertura o entra nel campo visivo del vostro rilevatore di movimento, l’allarme scatterà. Questa modalità è disponibile anche sul telecomando. c) Modalità di emergenza: Premere contemporaneamente i pulsanti 1 e 4 in caso di emergenza. Un allarme suonerà senza limiti di tempo per spaventare gli intrusi.

7. Ripristinare l’accoppiamento

Per resettare l’intero allarme, rimuovere le batterie dal dispositivo. Poi, premere e tenere premuto il pulsante di appren- dimento (vedi diagramma punto 1.). Quando si reinseriscono le batterie, si sentiranno due «bip» che indicano che il reset ha avuto successo.

8. Risoluzione dei problemi

1. Falsi allarmi dall’unità principale

a) Controllare se ci sono animali vicino al rilevatore di movimento. b) Nella stagione calda, anche le ombre in movimento possono attivare l’allarme. Inoltre, assicuratevi che il rilevatore non sia installato vicino a un radiatore o a una fonte di calore. c) Controllare che non ci siano dispositivi con forti campi elettromagnetici vicino al sensore della porta/nestra. Forti campi elettromagnetici possono causare falsi allarmi.

2. L’unità principale non riceve un segnale dal trasmettitore

a) Controllare se l’accoppiamento tra il trasmettitore e l’unità principale ha avuto successo. b) Se l’accoppiamento ha avuto successo, controllare la tensione della batteria dell’unità principale e del trasmettitore. Un basso voltaggio provocherà un guasto al prodotto.

3. Nessun allarme suona dopo il rilevamento del movimento

a) Controllare se l’indicatore di batteria scarica lampeggia (sostituire immediatamente le batterie). b) Se l’unità è armata e impostata in modalità «HOME» e il rilevatore di movimento rileva un’intrusione, l’allarme non suonerà. Il rilevatore di movimento è disattivato in modalità HOME. Controllare che l’unità principale sia installata correttamente.

9. Aggiungi un dispositivo al vostro allarme esistente

Abbiamo creato un sistema di allarme compatibile al 100% con le vostre esigenze. Qui, oriamo accessori che possono funzionare da soli ma anche come un kit. Questo vi permette di personalizzare il vostro allarme e di associare diversi accessori ma anche diversi allarmi tra di loro. Per esempio, quando una persona fa scattare il rilevatore di apertura, tutti i vostri allarmi suoneranno. Potete disattivare il vostro allarme usando le unità di codice, il telecomando o la tastiera a distanza. Maggiori informazioni sul nostro sito web: https://chacon.com/fr/ Prodotti compatibili: 34035, 34036, 34038, 34043, 34044, 34046, 34048IT

10. Consigli per la sicurezza

• Non mischiare batterie nuove e usate.

• Non mischiare batterie alcaline, standard (zinco carbone) o ricaricabili (ni-cad, ni-mh, ecc.).

• Si prega di utilizzare solo il tipo di batteria specicato nel manuale.

• Non lasciare le batterie usate in giro nella fotocamera, perché questo potrebbe danneggiare la fotocamera.

• L’uso scorretto della batteria può causare danni agli oggetti vicini e provocare incendi o lesioni gravi.

• Si prega di tenere le batterie lontano dai bambini. Se si sospetta che le batterie siano state ingerite, consultare imme- diatamente un medico. L’ingestione della batteria può provocare gravi ustioni interne entro 2 ore o la morte.

• Riciclare le batterie usate secondo le pratiche di protezione ambientale

• Non posizionare il pannello di controllo contro una fonte di calore o dove può essere esposto alla luce diretta del sole, alla pioggia o a una luce forte.

• L’unità non è impermeabile. Non esporlo alla pioggia o immergerlo in acqua.

• Non tentare di smontare o riparare il prodotto da soli.

• Si prega di conservare questo manuale in un luogo sicuro.

• La distanza di ricezione può essere inuenzata se esiste un forte segnale di interferenza nell’area di utilizzo.

11. Speciche tecniche

• Può essere acceso o spento a distanza tramite i comandi in dotazione

• Facile da installare

• Prodotti compatibili: 34035, 34036, 34038, 34043, 34044, 34046, 34048

• Rilevatore di movimento:

• Distanza di rilevamento: 8 m (campo libero)

• Angolo di rilevamento: 100

• Volume dell’allarme: 100 dB

• Corrente di standby: ≤ 350uA

• Corrente di allarme: ≤ 150mA

• Batteria: 3x AA 1.5V (non inclusa)

• Corrente di standby: ≤ 3uA

• Corrente di allarme: ≤ 25mA

• Rilevatore di apertura:

• Batteria: 1x CR2032 (inclusa)

• Corrente di standby: ≤ 3uA

• Corrente di allarme: ≤ 15mA

• Corrente di standby: ≤ 3uA

• Corrente di allarme: ≤ 15mA

• Contenuto della scatola: Rilevatore di movimento + 1 telecomando + tastiera remota + rilevatore di apertura porta + batteria (2x) + manuale Support www.chacon.com/supportEN
