34045 - Système d'alarme CHACON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Système d'alarme sans fil, portée jusqu'à 100 mètres, compatible avec plusieurs capteurs.
Utilisation	Installation facile, idéal pour la protection de la maison ou du bureau, activation/désactivation via télécommande.
Maintenance et réparation	Vérification régulière des piles des capteurs, mise à jour du système recommandée.
Sécurité	Alertes sonores en cas d'intrusion, notifications sur smartphone disponibles.
Informations générales	Garantie de 2 ans, assistance technique disponible, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - 34045 CHACON

Comment installer le système d'alarme CHACON 34045 ?

Pour installer le système d'alarme CHACON 34045, commencez par choisir un emplacement central pour la centrale. Fixez-la au mur à l'aide des vis fournies. Ensuite, placez les détecteurs aux entrées et aux fenêtres, en respectant les instructions du manuel d'utilisation.

Comment synchroniser les détecteurs avec la centrale ?

Pour synchroniser les détecteurs avec la centrale, mettez la centrale en mode d'apprentissage en suivant les instructions du manuel. Ensuite, activez chaque détecteur en appuyant sur le bouton de synchronisation jusqu'à ce que la centrale indique qu'elle a reconnu le dispositif.

Que faire si l'alarme se déclenche sans raison ?

Si l'alarme se déclenche sans raison apparente, vérifiez d'abord si un détecteur a été activé par un mouvement ou un objet. Assurez-vous également que les détecteurs ne sont pas obstrués par des objets ou des animaux. Si le problème persiste, réinitialisez le système selon les instructions du manuel.

Comment remplacer les piles des détecteurs ?

Pour remplacer les piles des détecteurs, ouvrez le compartiment à piles situé à l'arrière de chaque détecteur. Remplacez les piles usées par des neuves, en respectant la polarité. Refermez le compartiment et testez le détecteur pour vous assurer qu'il fonctionne correctement.

Comment désactiver temporairement le système d'alarme ?

Pour désactiver temporairement le système d'alarme, entrez votre code de sécurité sur le clavier de la centrale. Si vous ne souhaitez pas recevoir d'alertes pendant une période donnée, utilisez la fonction de 'désactivation temporaire' si disponible dans votre modèle.

Comment régler la sensibilité des détecteurs ?

La sensibilité des détecteurs peut être ajustée via le menu de configuration de la centrale. Suivez les instructions du manuel pour accéder aux paramètres et sélectionnez le niveau de sensibilité souhaité.

Mon application mobile ne se connecte pas au système d'alarme, que faire ?

Vérifiez que votre smartphone est connecté à Internet et que l'application est à jour. Assurez-vous que le système d'alarme est correctement connecté au réseau Wi-Fi. Si le problème persiste, essayez de réinitialiser la connexion en suivant les instructions du manuel.

Quelle est la portée des détecteurs sans fil ?

La portée des détecteurs sans fil CHACON 34045 est généralement d'environ 100 mètres en ligne droite. Cependant, cette distance peut varier en fonction des obstacles et des interférences dans votre environnement.

Où puis-je trouver des pièces de rechange pour le système d'alarme ?

Vous pouvez trouver des pièces de rechange pour le système d'alarme CHACON 34045 sur le site officiel de Chacon ou auprès de revendeurs agréés. Vérifiez également les plateformes de vente en ligne pour des options supplémentaires.

MODE D'EMPLOI 34045 CHACON

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty

NL Garantie registreren

	FR NL ES PT
1. Détecteur de mouvement Bewegingsdetector Detector de			movimiento	Detector de movimento
2. Haut-parleur Spreker Altavoz Orador
3. Led clignotant Knipperende LED LED		parpadeante LED Intermitente
4. Bouton d'appairage Koppelingsknop		Botón de emparejamiento Botão de emparelhamento
5. Bouton « On » « Aan » knop		Botón « On »	Botão « On »
6.	Bouton « Off »	« Uit » knop	Botón « Off »	Botão « Off »
7.	Mode « absent »	Wegmodus	Modo de ausencia	Modo « fora de casa »
8. Mode « maison » Thuismodus Modo "Inicio". Modo « casa »
9. Indicateur Led LED-indicator		Indicador LED	Indicador LED
10.	Partie magnétique	Magnetisch deel	Parte magnética	Parte magnética
11.	Clavier à code	Toetsenbord	Teclado	Teclado

	IT EN
1. Rilevatore di movimento Motion detector
2. Altoparlante Speaker
3. LED lampeggiante Flashing LED
4. Pulsante di accoppiamento Pairing button
5. Pulsante « On » « On » button
6. Pulsante « Off » « Off » button
7. Modo « assente» « Away » mode
8. Modo « Casa » « Home » mode
9. Indicatore LED LED indicator
10. Parte magnetica Magnetic part
10. Tastiera Keypad

0. Introduction

Merci d'utiliser ce produit.

• Veuillez lire attentivement toutes les instructions avant d'utiliser l'appareil.
• N'essayez pas de démonter ou de réparer vous-même le produit, faute de quoi le produit ne sera plus sous garantie.

1.1. Installation de la batterie : Centrale d'alarme avec détecteur de mouvement

1. À l'aide d'un tournevis cruciforme retirez la vis à l'arrière du détecteur de mouvement.
2. Faites glisser le couvercle vers le bas afin d'accéder au compartiment de la batterie.
3. Insérez les piles en veillant à respecter la polarité (+/-)
4. Refermez le compartiment à l'aide du couvercle et de la vis.

Remarque : Lorsque la batterie est faible, le voyant LED clignote lentement (3s/flash)

1.2. Installation de la batterie : télécommande infra-rouge

1. À l'aide d'un tournevis cruciforme retirez la vis à l'arrière de la télécommande.
2. Faites glisser le couvercle vers la gauche afin d'accéder au compartiment de la batterie.
3. Insérez la pile en veillant à respecter la polarité (+/-)
4. Refermez le compartiment à l'aide du couvercle et de la vis.

1.3. Installation de la batterie : détecteur d'ouverture de porte

1. À l'aide d'un tournevis cruciforme retirez la vis à l'avant du détecteur d'ouverture
2. Faites glisser le couvercle vers le bas afin d'accéder au compartiment de la batterie.
3. Insérez la pile en veillant à respecter la polarité (+/-)
4. Refermez le compartiment à l'aide du couvercle et de la vis.

1.4. Installation de la batterie : clavier déporté

1. À l'aide d'un tournevis plat, séparez les deux parties du clavier.
2. Insérez la pile en veillant à respecter la polarité (+/-)
3. Refermez le compartiment.

2. Synchronisation des appareils

1. A l'aide d'un tournevis, ouvrez le compartiment à piles de l'unité principale.
2. Appuyez et maintenez le bouton d'apprentissage enfoncé jusqu'à ce que vous entendez un « bip ». L'appareil entre en mode appairage. (voir schéma)

a. Détecteur d'ouverture : Séparez les deux parties du détecteur d'ouverture afin d'envoyer un signal l'unité principale. Vous entendrez un « bip » sonore qui vous indique que le couplage a réussi.
b. Télécommande : Appuyez sur n'importe quel bouton de la télécommande. Vous entendrez un « bip » sonore qui vous indique que le couplage a réussi.
c. Clavier déporté : Appuyez sur n'importe quel bouton de du clavier déporté. Vous entendrez un « bip » sonore qui vous indique que le couplage a réussi.

1. Pour quitter le mode appairage, appuyez sur le bouton d'apprentissage et maintenez-le enfoncé pendant 3 secondes. Vous entendrez alors un double « bip »

NOTE : Un maximum de 32 émetteurs peuvent être appairés à une unité principale.

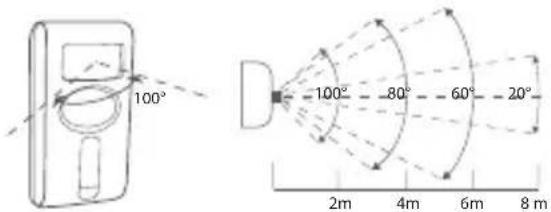

3. Installation murale de la centrale

1. Une fois les piles installées, choisissez l'endroit où vous souhaitez placer votre détecteur de mouvement.
2. Fixez le support sur le mur à l'aide des chevilles et des vis fournies.
3. Emboîtez le détecteur sur son support et choisissez ensuite la meilleure amplitude pour que le détecteur puisse avoir le meilleur champ de vision possible.

100° 100° - 80° - 60° - 20° 2m 4m 6m 8 m

Hauteur d'installation recommandée : Maximum 160cm et au minimum 30cm.

NOTE : Ajustez l'angle d'installation pour qu'il soit orienté vers le bas.

4. Mode sur la télécommande

La télécommande est dotée d'un bouton « On » pour activer l'alarme et d'un bouton « Off » pour la désactiver. Sur côté de la télécommande se trouve deux inscriptions « HOME » et « AWAY ».

a) Mode Maison : Lorsque vous sélectionnez le mode « HOME » à l'aide du commutateur, cela signifie que vous êtes à la maison et que vous ne souhaitez pas être dérangé. Faites glisser le commutateur de la télécommande avec l'inscription « HOME » et appuyez sur le bouton « On ».
b) Mode Absent : Lorsque vous sélectionnez le mode « AWAY » à l'aide du commutateur, cela signifie que vous quittez votre domicile et que vous souhaitez amer votre alarme. Faites glisser le commutateur de la télécommande avec l'inscription « AWAY » et appuyez sur le bouton « On »

NOTE : En mode « HOME », l'ensemble des détecteurs de mouvement sont désactivés.

5. Installation du code personnel

Une fois que vous avez placé vos piles, vous avez 15secondes pour choisir un code à quatre chiffres. Si vous n'avez pas eu le temps d'encoder votre code personnel, le code 1234 sera enregistrer par défaut.

Remarque : Chaque fois que vous installez des piles, vous devrez à nouveau configurer votre code à 4 chiffres.

6. Fonctionnalité du clavier à code

a) Mode Maison : Introduisez votre code à 4 chiffres, puis appuyez sur la touche «1». Vous entendez un « bip » pour vous signaler que l'alarme entrera en mode « maison » après 30 secondes.

NOTE : Dans ce cas, la fonction de détection de mouvement est désactivée. Seul le détecteur d'ouverture déclenche une alarme. Ce mode est également disponible sur la télécommande.

b) Mode Absent : Introduisez votre code à 4 chiffres, puis appuyez sur la touche «2». Vous entendez un « bip » pour vous signaler que l'alarme entrera en mode « absent » après 30 secondes.

NOTE : Dans ce cas, si quelqu'un ouvre la porte ou la fenêtre équipée du détecteur d'ouverture ou entre dans le champ de vision de votre détecteur de mouvement, l'alarme se déclenchera. Ce mode est également disponible sur la télécommande

c) Mode d'urgence : Appuyez simultanément sur les boutons 1 et 4 en cas d'urgence. Une alarme retentira sans limitation de temps afin de faire fuir les intrus.

7. Réinitialiser l'appairage

Afin de réinitialiser l'entièreté de votre alarme, retirez les piles de votre appareil. Ensuite, appuyez et maintenez enfoncé le bouton d'apprentissage (voir schéma point 1.). Lorsque vous allez réinsérer les piles, vous entendrez deux « bip » vous indiquant que la réinitialisation a réussie.

8. Résolution des problèmes

1. Les fausses alarmes de l'unité principale

a) Vérifiez si des animaux ne se trouvent à proximité du détecteur de mouvement.
b) Par temps chaud, des ombres en mouvement peuvent également activer l'alarme. Assurez-vous également que le détecteur ne soit pas installé près d'un radiateur ou d'une source de chaleur.
c) Vérifiez s'il n'y a pas des appareils à fort champ électromagnétique à proximité du détecteur d'ouverture de porte/fenêtre. Les champs électromagnétiques forts peuvent provoquer des fausses alertes.

1. L'unité principale ne reçoit pas de signal envoyé par l'émetteur

a) Vérifiez si l'appairage entre l'émetteur et l'unité principale a réussi.

b) Si l'appairage a réussi, vérifiez la tension des piles de l'unité principale et de l'émetteur. Une tension faible entraînera une défaillance du produit.

1. Aucune alarme ne retentit après une détection de mouvement

a) Vérifiez si l'indicateur de piles faibles clignote (veuillez remplacer les piles immédiatement).

b) Si l'unité est armée et réglée en mode HOME et que le capteur PIR détecte une intrusion, l'alarme ne se déclenche pas. Le capteur PIR est désactivé en mode HOME. Vérifiez si l'unité principale est installée correctement.

9. Ajouter un appareil à votre alarme existante

Nous avons créé un système d'alarme 100% compatibles permettant de répondre à vos besoins. Ici, nous vous proposons des accessoires pouvant fonctionner seul mais également sous forme de kit. Ce qui vous permet de personnaliser votre alarme et d'associer plusieurs accessoires mais également plusieurs alarmes entres-elles. Par exemple, lorsqu'une personne déclenchera le détecteur d'ouverture, l'ensemble de vos alarmes sonneront. Vous pourrez désactiver votre alarme à l'aide des unités à code, télécommande ou du clavier déporté.

Plus d'informations sur notre site web : https://chacon.com/fr/

Produits compatibles : 34035, 34036, 34038, 34043, 34044, 34046, 34048

10. Conseils de sécurité

• Ne mélangez pas des piles neuves aux piles usagées.
• Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou rechargeables (ni-cad, ni-mh, etc.).
• Veuillez uniquement utiliser le type de pile indiqué dans le manuel.
• Ne laissez pas traîner des piles usées dans l'appareil, au risque d'endommager l'appareil.
• Une utilisation incorrecte de la batterie peut endommager vos objets à proximité et risquer un incendie ou des blessures graves.
• Veuillez laisser les piles à distance des enfants. Si vous pensez que des piles ont pu être ingérées, consultez immédiatement un médecin. Une ingestion de la pile peut entrainer de graves conséquences ; brûlures internes en moins de 2 heures ou décès de la personne.
• Recyclez les piles usagées conformément aux pratiques de protection de l'environnement
• Ne placez pas la centrale contre une source de chaleur, à un endroit où elle pourrait être exposée directement aux rayons du soleil, à la pluie ou à une forte luminosité.
• La centrale ne résiste pas à l'eau. Ne l'exposez pas à la pluie et ne l'immergez pas dans l'eau.
• N'essayez pas de démonter ou de réparer vous-même le produit.
• Veuillez conserver précieusement ce mode d'emploi.
• La distance de réception peut être affectée si un fort signal d'interférence existe dans la zone d'utilisation.

11. Caractéristiques techniques

• Peut-être allumé ou éteint à distance via les commandes fournies
• Facile à installer
• Produits compatibles : 34035, 34036, 34038, 34043, 34044, 34046, 34048
• Détecteur de mouvement :
  • Distance de détection : 8 m (champ libre)
• Angle de détection : 100 °
  • Volume d'alarme : 100 dB
  • Courant en veille : ≤ 350uA
  • Courant de l'alarme : ≤ 150mA

• Batterie : 3x AA 1,5 V (non inclus)

• Télécommande

• Batterie : 1x CR2032 (inclus)
  • Courant en veille : ≤ 3uA
  • Courant de l'alarme : ≤ 25mA
• Détecteur d'ouverture :
• Batterie : 1x CR2032 (inclus)
  • Courant en veille : ≤ 3uA
  • Courant de l'alarme : ≤ 15mA
• Clavier déporté :
• Batterie : 2xAAA 1,5V
  • Courant en veille : ≤ 3uA
  • Courant de l'alarme : ≤ 15mA

Support

www.chacon.com/support

- Contenu de la boîte : Détecteur de mouvement + 1 télécommande + clavier déporté + détecteur d'ouverture de porte + batterie (2x) + manuel
