MANUAL DE UTILIZADOR GTA 560 Professional BOSCH

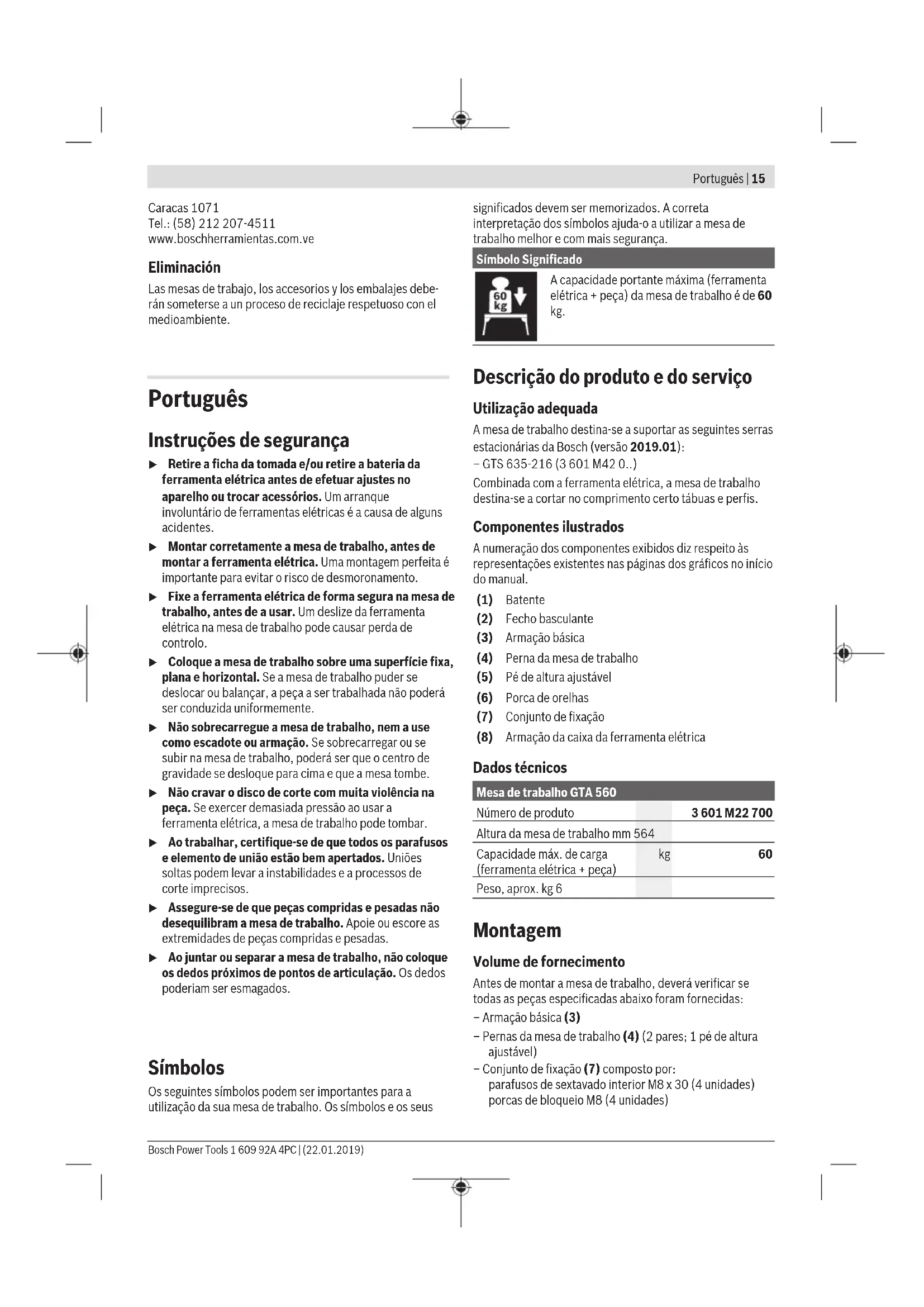

Peso, aprox. kg 6 Montagem Volume de fornecimento Antes de montar a mesa de trabalho, deverá verificar se todas as peças especificadas abaixo foram fornecidas: – Armação básica (3) – Pernas da mesa de trabalho (4) (2 pares; 1 pé de altura ajustável) – Conjunto de fixação (7) composto por: parafusos de sextavado interior M8 x 30 (4 unidades) porcas de bloqueio M8 (4 unidades) Bosch Power Tools 1 609 92A 4PC | (22.01.2019)16 | Italiano Ferramentas necessárias além das fornecidas: – Chave sextavada interior (5 mm) – Chave de parafusos (13 mm) Montar mesa de trabalho (ver figuras A1 − A2) – Retire todas as peças fornecidas cuidadosamente das respetivas embalagens. – Remova todo o material de embalagem. – Abra os fechos basculantes (2) e abra a armação básica (3). – Insira as pernas da mesa de trabalho (4) nos tubos quadrados da armação básica (3) até ficarem alinhados os orifícios de montagem. – Aparafuse as pernas da mesa de trabalho e a armação básica com os parafusos e as porcas do conjunto de fixação (7). Fixar a ferramenta elétrica (ver figuras B1 − B2) – Apoie a mesa de trabalho sobre uma superfície firme, plana e horizontal. O pé de altura ajustável (5) ajuda-o a alinhar a mesa de trabalho. Solte a porca de orelhas (6) e aperte ou desaperte o pé (5) até a mesa de trabalho estar alinhada de forma plana. Volte a apertar a porca de orelhas. – Centre a ferramenta elétrica na armação básica. Os batentes (1) servem para esse efeito. – Coloque os aros de ambos os fechos basculantes (2) sobre a armação básica (8) e pressione as alavancas dos fechos basculantes para baixo para os fixar. Funcionamento Instruções de trabalho Não sobrecarregue a mesa de trabalho. Observe sempre a capacidade portante máxima da mesa de trabalho. Segure sempre firmemente a peça a ser trabalhada, especialmente o pedaço mais longo e mais pesado. Após cortar a peça a ser trabalhada é possível que o centro de gravidade se desloque desfavoravelmente, de modo que a mesa de trabalho tombe. Transporte (ver figuras C1 − C3) u A ferramenta elétrica não pode estar montada na mesa de trabalho ao rebater ou abrir a mesma. Para o transporte é possível fechar a mesa de trabalho. – Abra os fechos basculantes (2) e retire a ferramenta elétrica. – Feche a mesa de trabalho. – Coloque os aros dos fechos basculantes (2) sobre o outro lado da armação básica (3) e pressione as alavancas dos fechos basculantes para baixo para os fixar. Manutenção e assistência técnica Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Caixa postal 1195 – CEP: 13065-900 Campinas – SP Tel.: 0800 7045 446 www.bosch.com.br/contato Eliminação As mesas de trabalho, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima. Italiano Avvertenze di sicurezza u Estrarre la spina dalla presa di corrente e/o rimuovere la batteria dall’elettroutensile prima di effettuare re- golazioni sull’utensile o di sostituire elementi accesso- ri. L’accensione involontaria di elettroutensili è causa di possibili incidenti. u Prima di applicarvi l’elettroutensile, montare corretta- mente il banco da lavoro. Un montaggio corretto è indi- spensabile per impedire il rischio di un crollo. u Prima dell’utilizzo, fissare saldamente l’elettroutensi- le al banco da lavoro. Se l’elettroutensile scivola sul ban- co da lavoro si può avere una pericolosa perdita del con- trollo. u Posizionare il banco da lavoro su una superficie solida, piana e orizzontale. Se il banco da lavoro scivola o vibra 1 609 92A 4PC | (22.01.2019) Bosch Power ToolsItaliano | 17 non è possibile condurre in modo uniforme e sicuro il pez- zo in lavorazione. u Non sovraccaricare il banco da lavoro e non usarlo co- me scala o impalcatura. Il sovraccarico o la salita sul banco da lavoro può comportare lo spostamento verso l’alto del baricentro del banco da lavoro con conseguente ribaltamento dello stesso. u Non inserire a forza la lama nel pezzo in lavorazione. Se durante l’uso dell’elettroutensile viene esercitata trop- pa pressione, il banco da lavoro può ribaltarsi. u Accertarsi che durante la lavorazione tutte le viti e gli elementi di giunzione siano serrati correttamente. Eventuali collegamenti laschi possono causare instabilità e operazioni di taglio imprecise. u Assicurarsi che i pezzi in lavorazione lunghi e pesanti non sbilancino il banco da lavoro. I pezzi in lavorazione lunghi e pesanti devono essere supportati oppure appog- giati all’estremità libera. u Non avvicinare le dita ai punti di articolazione quando si chiude o si apre il banco da lavoro. Sussiste pericolo di schiacciamento per le dita. Simboli I seguenti simboli sono molto importanti per l’utilizzo del banco da lavoro. È importante conoscere bene i simboli e il rispettivo significato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio e in modo più sicuro il ban- co da lavoro. Simbolo Significato La portata massima (elettroutensile + pezzo in lavorazione) del banco da lavoro è di 60 kg. Descrizione del prodotto e dei servizi forniti Utilizzo conforme Il banco da lavoro è destinato ad alloggiare i seguenti utensili per uso stazionario di Bosch (aggiornato a 2019.01): – GTS635-216 (3601M420..) In combinazione con l’elettroutensile, il banco da lavoro è destinato al taglio su misura di tavole e profilati. Componenti illustrati La numerazione dei componenti illustrati nelle figure è riferi- ta alle rappresentazioni sulle pagine con rappresentazione grafica all’inizio delle istruzioni. (1) Battuta (2) Chiusura a staffa (3) Telaio di base (4) Gamba del banco da lavoro (5) Piedino regolabile in altezza (6) Dado ad alette (7) Kit di fissaggio (8) Telaio dell’elettroutensile Dati tecnici Banco da lavoro GTA 560 Codice articolo 3 601 M22 700 Altezza banco da lavoro mm 564 max. portata (elettroutensile+ pezzo in lavorazione)
