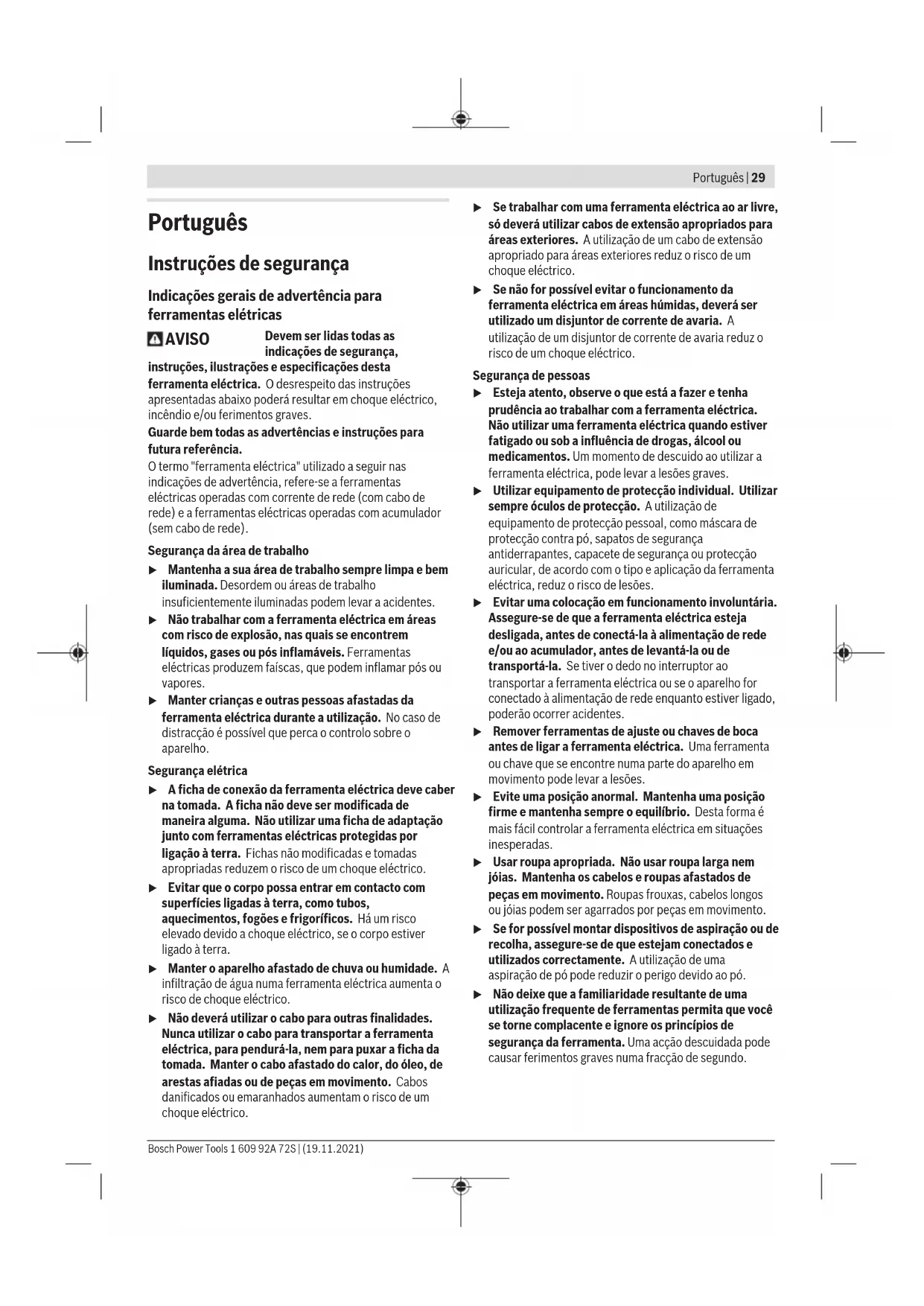

Notice BOSCH GCM 216 Professional - page 29
Assistente de manual
Desenvolvido por ChatGPT
À espera da sua mensagem
Informações do produto

Marca : BOSCH

Modelo : GCM 216 Professional

Categoria : Serra

Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual GCM 216 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GCM 216 Professional da marca BOSCH.

MANUAL DE UTILIZADOR GCM 216 Professional BOSCH

Lames de scie pour bois, bois plaqués, panneaux de lam- bris et liteaux Lame 216 x 30mm, 48dents 2 608 640 432 Lames de scie pour plastiques et métaux non ferreux Lame 216 x 30mm, 60dents 2 608 640 446 Lames de scie pour tous types de planchers stratifiés Lame 216 x 30mm, 60dents 2 608 642 133 Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! 1 609 92A 72S | (19.11.2021) Bosch Power ToolsPortuguês | 29 Português Instruções de segurança Indicações gerais de advertência para ferramentas elétricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Bosch Power Tools 1 609 92A 72S | (19.11.2021)30 | Português Utilização e manuseio cuidadoso de ferramentas elétricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras de meia- esquadria u As serras de meia-esquadria destinam-se ao corte de produtos de madeira ou semelhantes a madeira e não podem ser usadas com discos abrasivos de corte para cortar material ferroso como barras, varas, hastes, etc. O pó abrasivo causa o emperramento de peças móveis como, p. ex., a proteção inferior. As faíscas resultantes do corte abrasivo queimam a proteção inferior, o entalhe ou outras partes de plástico. u Sempre que possível, use grampos para segurar a peça de trabalho. Ao segurar a peça de trabalho com a mão, mantenha sempre a mão pelo menos 100 mm afastada de cada lado do disco de serra. Não utilize esta serra para cortar peças que são demasiado pequenas para serem presas de forma segura com grampos ou com a mão. Se a sua mão estiver demasiado próxima do disco de serra, existe um risco elevado de ferimentos através do contacto com disco de serra. u A peça de trabalho tem de estar imóvel e fixa ou ser pressionada contra o batente e a mesa. Não empurre a peça de trabalho para o disco de serra, nem nunca corte em modo “mãos livres”. As peças de trabalho soltas ou móveis podem ser projetadas a alta velocidade e causar ferimentos. u Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a por cima da peça de trabalho sem a cortar, ligue o motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Ao efetuar um corte a puxar, existe o perigo de o disco de serra subir a peça de trabalho e fazer com que a unidade do disco de serra seja projetada com violência contra o utilizador. u Nunca passe a mão sobre a linha de corte pretendida, nem atrás do disco de serra. Segurar a peça de trabalho com as “mãos cruzadas”, ou seja, segurar a peça de trabalho à direita do disco de corte com a mão esquerda ou vice-versa é muito perigoso. u Nunca introduza as mãos atrás do batente, nem desrespeite a distância de segurança de 100 mm entre a mão e o disco de serra em rotação (aplica-se a ambos os lados do disco de serra, p. ex. para retirar aparas de madeira). A proximidade entre o disco de serra em rotação e a sua mão pode não ser tão percetível e pode magoar-se seriamente. u Inspecione a peça de trabalho antes de efetuar o corte. Se a peça de trabalho estiver arqueada ou empenada, fixe-a com a face arqueada virada para o batente. Certifique-se sempre de que não existe uma folga entre a peça de trabalho, o batente e a mesa ao longo da linha de corte. As peças de trabalho arqueadas ou empenadas podem virar-se ou emperrar e causar o bloqueio do disco de corte. A peça de trabalho deve estar livre de pregos e objetos estranhos. u Utilize a serra só depois de a mesa estar livre de ferramentas, aparas, etc., apenas pode estar a peça de trabalho em cima da mesa. Pequenos desperdícios, peças de madeira soltas ou outros objetos que entrem em contacto com o disco de serra podem ser projetados a alta velocidade. u Corte apenas uma peça de trabalho de cada vez. Não é possível fixar ou segurar adequadamente peças de 1 609 92A 72S | (19.11.2021) Bosch Power ToolsPortuguês | 31 trabalho empilhadas e as mesmas podem causar um bloqueio do disco ou deslocar-se durante o corte. u Certifique-se de que a serra de meia-esquadria está montada ou colocada sobre uma superfície de trabalho nivelada e estável antes de a utilizar. Uma superfície de trabalho nivelada e estável reduz o risco de a serra de meia-esquadria se tornar instável. u Planeie o seu trabalho. Sempre que alterar a inclinação do disco de serra ou o ângulo de meia- esquadria, certifique-se de que o batente ajustável está ajustado corretamente para apoiar a peça de trabalho e de que este não interfere com o disco ou com o sistema de proteção. Sem ligar a ferramenta e sem peça de trabalho sobre a mesa, mova o disco de serra simulando um corte completo para assegurar que não irá haver qualquer interferência ou perigo de cortar o batente. u No caso de peças de trabalho mais largas ou compridas do que a mesa, providencie um suporte adequado através de extensões ou cavaletes, etc. As peças de trabalho mais largas ou compridas do que a mesa da serra de meia-esquadria podem tombar quando não estão bem apoiadas. Se a peça cortada ou a peça de trabalho tombar, ela pode levantar a proteção inferior ou ser projetada descontroladamente pelo disco de serra. u Não peça a outra pessoa para servir de extensão de mesa ou de suporte adicional. Um suporte instável para a peça de trabalho pode bloquear o disco de serra ou o deslocamento da peça de trabalho durante a operação de corte, fazendo com que o operador e o ajudante sejam puxados para o disco. u A peça de corte não pode em qualquer circunstância ser entalada ou pressionada contra o disco de serra em rotação. Em caso de pouco espaço, p. ex. ao usar batentes longitudinais, a peça cortada pode ficar entalada contra o disco e ser projetada com violência. u Utilize sempre um grampo ou um dispositivo de fixação adequado para apoiar adequadamente material redondo como varas e tubos. As varas têm tendência a rolar durante o corte, fazendo com que o disco "emperre" e puxe a peça com a sua mão para o disco. u Deixe que o disco alcance a velocidade plena antes de começar a cortar a peça de trabalho. Tal irá reduzir o risco de projeção da peça de trabalho. u Se a peça de trabalho ou o disco ficarem encravados, desligue a serra de meia-esquadria. Espere até que todas as partes móveis parem e desligue a ficha da tomada e/ou retire o acumulador. Depois tente libertar o material encravado. Continuar a serrar com uma peça de trabalho entalada pode causar perda de controlo ou danos na serra de meia-esquadria. u Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra em baixo e aguarde que o disco pare antes de retirar a peça cortada. É muito perigoso colocar a mão próxima do disco a rodar livremente. u Segure bem o punho ao fazer um corte incompleto ou ao soltar o interruptor antes de a cabeça da serra estar completamente na posição inferior. O efeito de travagem da serra pode fazer com que a cabeça da serra seja puxada abruptamente para baixo, causando risco de ferimentos. u Não solte o punho quando a cabeça da serra tiver atingido a posição inferior. Desloque a cabeça da serra sempre à mão de volta à posição superior. Se mover a cabeça da serra sem controlo, pode originar um risco de ferimentos. u Mantenha o local de trabalho limpo. As misturas de materiais são muito perigosas. Pó de metal leve pode queimar ou explodir. u Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada. u Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estes discos de serra podem quebrar facilmente. u Utilize sempre discos de serra com furos interiores de tamanho e forma corretos (diamante versus redondo). Os discos de serra que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo. u Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver a funcionar. Sempre conduzir primeiramente o braço da ferramenta para a posição de repouso e desligar a ferramenta. u Não toque no disco de serra após o trabalho, espere que este arrefeça. O disco de serra torna-se extremamente quente durante o trabalho. u A ferramenta elétrica é fornecida com uma placa de advertência laser (consulte a tabela "Símbolos e seus significados"). u Jamais permita que as placas de advertência na ferramenta elétrica se tornem irreconhecíveis. Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho. u Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser. u Não efetue alterações no dispositivo laser. u Não deixe que crianças usem a ferramenta elétrica sem vigilância. Elas podem encandear sem querer outras pessoas ou elas mesmas u Se o texto da placa de advertência laser não estiver no seu idioma, antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de Bosch Power Tools 1 609 92A 72S | (19.11.2021)32 | Português advertência no seu idioma nacional sobre a placa de advertência. Símbolos Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica. Símbolos e seus significados Mantenha as mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de ferimentos se houver contacto com o disco de serra. Use uma máscara de proteção contra pó. Use óculos de proteção. Use proteção auditiva. Ruídos podem provocar a surdez. Área perigosa! Manter as mãos, os dedos e os braços afastados desta área. 3601M330..

25,4 ø max. Observe as dimensões do disco de serra. Não deve haver folga entre o diâmetro do orifício e o veio da ferramenta. Se for necessária a utilização de peças redutoras, certifique-se de que as dimensões da peça redutora são adequadas para a espessura da base do disco e ao diâmetro do furo do disco de serra, assim como o diâmetro do veio da ferramenta. Se possível, use a peça redutora fornecida junto com o disco de serra. O diâmetro do disco de serra tem de corresponder à indicação no símbolo. Ao serrar ângulos de meia-esquadria verticais, o carril limitador tem de ser puxado para fora ou retirado. Símbolos e seus significados Nunca transporte a ferramenta elétrica pelo punho do braço da ferramenta. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, retos, em madeira dura e macia, assim como placas de aglomerado de madeira e de fibras. São possíveis ângulos de meia- esquadria horizontais de –47° a +47° e ângulos de meia- esquadria verticais de 0° a +45°. Utilizando os discos de serra é possível serrar perfis de alumínio e de plástico. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Saco do pó (2) Tampa de proteção (3) Punho de transporte (4) Punho (5) Bloqueio de ligação para o interruptor de ligar/ desligar (6) Placa de advertência laser (7) Capa de proteção contra laser (8) Abertura para saída do raio laser (9) Cobertura de proteção pendular (10) Limitador de comprimento (11) Carril limitador (12) Mesa de serra (13) Parafuso de aperto do arco de extensão (14) Suporte com os contornos da ferramenta (15) Manípulo de fixação para qualquer ângulo de meia- esquadria (horizontal) (16) Alavanca para pré-ajuste do ângulo de meia- esquadria (horizontal) (17) Indicador de ângulo para ângulo de meia- esquadria (horizontal) 1 609 92A 72S | (19.11.2021) Bosch Power ToolsPortuguês | 33 (18) Escala para ângulo de meia-esquadria (horizontal) (19) Furos para montagem (20) Cavidades de pega (21) Arco de extensão (22) Grampo (23) Carril limitador móvel (24) Escala para ângulo de meia-esquadria (vertical) (25) Indicador de ângulo (vertical) (26) Rolo de deslize (27) Defletor de limalhas (28) Bloqueio do veio (29) Interruptor de ligar/desligar (30) Interruptor de ligar/desligar para laser (identificação da linha de corte) (31) Expulsão de aparas (32) Chave sextavada interior (33) Punho de aperto para qualquer ângulo de meia- esquadria (vertical) (34) Proteção de transporte (35) Furos para grampos (36) Parafuso de orelhas para fixar a calha de guia do limitador de comprimento (37) Calha de guia do limitador de comprimento (38) Parafuso de retenção do arco de extensão (39) Parafuso de sextavado interior para fixação do disco de serra (40) Flange de aperto (41) Disco de serra (42) Flange de aperto interior (43) Parafuso de orelhas para fixar o carril limitador ajustável (44) Parafuso de orelhas para adaptar a altura da haste roscada (45) Haste roscada (46) Parafuso de aperto do batente longitudinal (47) Parafusos para o suporte com os contornos da ferramenta (48) Parafusos de sextavado interior do carril limitador (49) Parafuso para indicador de ângulo (horizontal) (50) Parafuso serrilhado da capa de proteção contra laser (51) Cobertura da lente de laser Dados técnicos Serra de meia-esquadria GCM216 GCM216 Número de produto 3601M330.. 3601M33080 3601M330L0 Potência nominal absorvida W 1300 1300 N.º de rotações em vazio r.p.m. 4800 4800 Tipo de laser nm 650 650 mW <1 <1 Classe de laser 2 2 Divergência Linha laser mrad (ângulo completo) 1,0 1,0 Peso conforme EPTA-Procedure01:2014 kg 9,1 9,1 Classe de proteção / II / II Medidas de discos de serra apropriados Diâmetro do disco de serra mm 216 216 Espessura da base do disco mm 1,4–1,8 1,4–1,8 Largura de corte máx. mm 3,3 3,3 Diâmetro do furo mm 30 25,4 Dimensões admissíveis da peça (máximo/mínimo):(ver "Dimensões admissíveis da peça a ser trabalhada", Página37) Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. O aparelho cumpre aos requisitos IEC 61000-3-11 e está sujeito a conexão condicional. O aparelho pode causar flutuações ocasionais de voltagem sob condições de energia desfavoráveis. A impedância deste aparelho está definida como Z atual =0,35Ω. O utilizador tem de assegurar que o ponto de conexão, com a impedância Z máx. , onde o aparelho deve ser conectado Bosch Power Tools 1 609 92A 72S | (19.11.2021)34 | Português cumpre o requisito de impedância: Z atual

máx. . Se Z máx. é desconhecido, determine Z máx. em consulta com o fornecedor da rede ou autoridade de fornecimento. Montagem u Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação elétrica durante a montagem e durante todos trabalhos na ferramenta elétrica. Volume de fornecimento Observe para o efeito a representação do volume de fornecimento no início do manual de instruções. Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas: – Serra de meia-esquadria com disco de serra montado – Grampo(22) – Chave sextavada interior(32) – Arco de extensão(21) com parafuso de retenção(38) (2x) – Limitador de comprimento(10) – Saco do pó(1) Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável. Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada. Montagem de componentes individuais – Retire todas as peças fornecidas cuidadosamente das respetivas embalagens. – Remova todo o material de embalagem da ferramenta elétrica e dos acessórios fornecidos. Montar o arco de extensão (ver figuraA) Apoiar ou escorar as extremidades de peças compridas e pesadas. Para o conjunto de extensão da mesa de serra adicional pode montar um arco de extensão tanto do lado esquerdo como direito na ferramenta elétrica. – Desaperte o parafuso de retenção(38) do arco de extensão com uma chave de fenda em cruz. – Incline a ferramenta elétrica. – Desloque o arco de extensão(21) nos dois lados da ferramenta elétrica até ao batente nos furos previstos para o efeito. – Para proteção contra extração, volte a apertar o parafuso de retenção(38) no arco de extensão. Montagem estacionária ou flexível u Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p.ex. bancada de trabalho). Montagem numa superfície de trabalho (ver figura B1−B2) – Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (19) servem para esse efeito.

– Fixe os pés da ferramenta elétrica com grampos convencionais à superfície de trabalho. Montagem numa mesa de trabalho Bosch As mesas de trabalho GTA da Bosch oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas. u Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves. u Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento. – Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. 1 609 92A 72S | (19.11.2021) Bosch Power ToolsPortuguês | 35 u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada. – Desligue a ferramenta elétrica e retire a ficha de rede da tomada. – Aguarde até que o disco de serra esteja completamente parado. – Verifique a causa do bloqueio e elimine-a. Aspiração integrada (ver figura C) Para a fácil recolha das aparas deverá utilizar o saco de pó (1) fornecido. – Insira o saco do pó (1) na remoção de aparas (31). Ao serrar, o saco de pó não deve entrar em contacto com as peças móveis do aparelho. Esvazie o saco de pó a tempo. u Verifique e limpe o saco de pó após cada utilização. u Para evitar perigo de incêndio, deverá remover o saco de pó para serrar alumínio. Aspiração externa Para a aspiração também é possível ligar à remoção de aparas (31) uma mangueira de aspirador (Ø 36 mm). – Ligar a mangueira de aspirador à remoção de aparas (31). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Substituir o disco de serra (ver figura D1−D3) u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de ferimentos em caso de contacto com a lâmina de serra. Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica. Utilize apenas discos de serra que correspondam aos dados característicos indicados neste manual de instrução e que sejam controlados conforme EN847‑1 e respetivamente marcados. Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar. Desmontar o disco de serra – Coloque a ferramenta elétrica na posição de trabalho. – Gire a cobertura de proteção pendular(9) para trás e mantenha-a nesta posição. – Rode o parafuso de sextavado interior(39) com a chave sextavada interior(6mm) (32) e pressione em simultâneo o bloqueio do veio(28), até este engatar. – Mantenha o bloqueio do veio(28) pressionado e rode o parafuso de sextavado interior(39) para a direita (rosca à esquerda!). – Retire o flange de aperto(40). – Retire o disco de serra(41). – Reconduzir lentamente a tampa de proteção pendular para baixo. Montar o disco de serra u Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção! Se necessário, deverá limpar todas as partes antes de serem montadas. – Gire a cobertura de proteção pendular(9) para trás e mantenha-a nesta posição. – Coloque o novo disco de serra no flange de aperto interior(42). – Coloque o flange de aperto(40) e o parafuso de sextavado interior(39). Pressione o bloqueio do veio(28) até este engatar, e aperte o parafuso de sextavado interior rodando para a esquerda. – Reconduzir lentamente a tampa de proteção pendular para baixo. Funcionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Proteção de transporte (verfiguraE) A proteção de transporte (34) facilita o manuseamento da ferramenta elétrica durante o transporte para outros locais de utilização. Liberar a ferramenta elétrica (posição de trabalho) – Pressionar o braço da ferramenta no punho (4) um pouco para baixo, para aliviar a proteção de transporte (34). – Puxar a proteção de transporte (34) completamente para fora. – Conduzir lentamente o braço da ferramenta para cima. Proteger a ferramenta elétrica (posição de transporte) – Para travar a mesa de serrar(12), apertar o manípulo de fixação(15). – Rode o braço da ferramenta para baixo pelo punho(4) até que seja possível pressionar a proteção de transporte(34) totalmente para dentro. O braço da ferramenta está agora seguramente travado para o transporte. Preparação de trabalho Prolongar a mesa de serra (ver figuraF) Apoie ou escore as extremidades de peças compridas. A mesa de serra pode ser ampliada, para a esquerda ou para a direita, com a ajuda do arco de extensão(21). Bosch Power Tools 1 609 92A 72S | (19.11.2021)36 | Português – Solte o parafuso de fixação(13). – Puxe o arco de extensão(21) para fora até ao comprimento desejado. – Para fixar o arco de extensão, aperte novamente o parafuso de fixação(13). Deslocar o carril limitador (ver figuraG) Ao serrar ângulos de meia-esquadria verticais tem de se deslocar o carril limitador ajustável (23). – Solte o parafuso de orelhas (43). – Puxar o carril limitador ajustável (23) totalmente para fora. – Aperte novamente o parafuso de orelhas (43). Depois de serrar o ângulo de meia-esquadria vertical, volte a empurrar o carril limitador ajustável (23) (soltar o parafuso de orelhas (43); deslocar o carril limitador (23) totalmente para dentro; voltar a apertar o parafuso de orelhas). Fixar a peça a ser trabalhada (ver figuraH) A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas. – Pressione a peça a ser trabalhada firmemente contra o carril limitador (11) e (23). – Inserir o sargento fornecido (22) num dos furos (35) previstos para o efeito. – Solte o parafuso de orelhas (44) e adapte o grampo à peça a ser trabalhada. Reaperte o parafuso de orelhas. – Apertar o tirante roscado (45) fixando assim a peça a ser trabalhada. Soltar a peça a ser trabalhada – Para soltar o grampo, rode a haste roscada (45) para a esquerda. Ajustar ângulos de meia-esquadria horizontais e verticais Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. u Aperte sempre bem o manípulo de fixação (15) e o punho de aperto (33) antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada. Ajustar ângulos de meia-esquadria horizontais (ver figuraI) O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 47° (lado esquerdo) a 47° (lado direito). – Solte o manípulo de fixação(15), caso este esteja apertado. – Puxe a alavanca(16) para cima, rode a mesa de serra(12) no manípulo de fixação para a esquerda ou para a direita e ajuste com a ajuda do indicador de ângulo(17) o ângulo de meia-esquadria horizontal desejado. – Aperte novamente o manípulo de fixação(15). Para o ajuste rápido e preciso de ângulos de meia- esquadria horizontais usados frequentemente, existem entalhes na mesa de serrar: esquerda direita

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Solte o manípulo de fixação (15), caso este esteja apertado. – Puxe a alavanca (16) e rode a mesa de serrar (12) para a esquerda ou para a direita até ao entalhe desejado. – Solte novamente a alavanca. A alavanca deve engatar percetivelmente no entalhe. – Aperte novamente o manípulo de fixação (15). Ajustar o ângulo de meia-esquadria vertical (ver figura J) O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 0° a 45°. – Puxe o carril limitador ajustável(23) totalmente para fora. – Solte o punho de aperto(33). – Rode o braço da ferramenta no punho(4), até que o indicador de ângulo(25) indique o ângulo de meia- esquadria vertical desejado. – Segure o braço da ferramenta nesta posição e volte a apertar o punho de aperto(33). Para um ajuste rápido e preciso de ângulos standard de 0° e 45° existem na caixa batentes definidos. Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ligar (verfiguraK) – Para a ligar a ferramenta elétrica, desloque primeiro o bloqueio de ligação (5) para o centro, e prima de seguida o interruptor de ligar/desligar (29) e mantenha-o premido. Nota: Por motivos de segurança o interruptor de ligar/ desligar (29) não pode ser travado, mas deve permanecer premido durante o funcionamento. Desligar – Para desligar, soltar o interruptor de ligar/desligar (29). 1 609 92A 72S | (19.11.2021) Bosch Power ToolsPortuguês | 37 Serrar Indicações gerais para serrar u Aperte sempre bem o manípulo de fixação (15) e o punho de aperto (33) antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada. u Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaisquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respetivamente adaptados. Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral. Serre apenas materiais que estão permitidos em termos de utilização adequada. Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado reto para encostar no carril limitador. Apoiar ou escorar as extremidades de peças compridas e pesadas. Assegure-se de que a cobertura de proteção pendular está a funcionar corretamente e pode ser movimentada livremente. Ao conduzir o braço da ferramenta para baixo, a capa de proteção pendular tem de se abrir. Ao conduzir o braço da ferramenta para cima, a capa de proteção pendular tem de se voltar a fechar por cima da lâmina e engatar na posição superior do braço da ferramenta. Posição do operador (ver figura L) u Não se posicione em linha com o disco de serra, na frente da ferramenta elétrica, mas sempre deslocado lateralmente em relação ao disco de serra. Desta forma o seu corpo estará protegido contra um possível contragolpe. – Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação. – Não cruzar as mãos à frente do braço da ferramenta. Serrar (cortar) – Fixe a peça a ser trabalhada de acordo com as dimensões. – Ajustar o ângulo de meia-esquadria horizontal e/ou vertical desejado. Ao serrar ângulos de meia-esquadria horizontais para a direita, é necessário puxar o limitador de comprimento(10) totalmente para fora ou retirá-lo por completo. – Ligue a ferramenta elétrica. – Conduza lentamente o braço da ferramenta com o punho(4) para baixo. – Serre a peça com avanço uniforme. – Desligue a ferramenta elétrica e aguarde até o disco de serra(41) estar completamente parado. – Conduza lentamente o braço da ferramenta para cima. Instruções de trabalho Marcar a linha de corte (verfiguraM) Um raio laser indica a linha de corte da lâmina de serra. Assim a peça pode ser exatamente posicionada para ser serrada, sem que a cobertura de proteção angular tenha que ser aberta. – Para tal, ligar o raio laser com o interruptor(30). – Alinhe a sua marcação na peça a ser trabalhada ao lado direito da linha laser. Nota: Antes de serrar, verifique se a linha de corte ainda é indicada corretamente. O raio laser pode, p. ex., ser desajustado por vibrações devido a um uso intensivo. Dimensões admissíveis da peça a ser trabalhada Máximo de peças a serem trabalhadas: Ângulo de meia- esquadria horizontal Ângulo de meia- esquadria vertical Altura x largura [mm] 0° 0° 60 x 123 0° 45° 43 x 123 45° (esquerda/ direita) 0° 60 x 80 45° (esquerda) 45° 43 x 80 45° (direita) 45° 35 x 80 Peças mínimas (= todas as peças que podem ser fixadas com o grampo(22) fornecido à esquerda ou à direita do disco de serra): 145 x 50mm (comprimento x largura) Profundidade máxima de corte (0°/0°): 60mm Serrar peças com o mesmo comprimento (ver figuraN) Para serrar facilmente peças com o mesmo comprimento, é possível utilizar o limitador de comprimento(10). – Solte o parafuso de fixação(46) e desloque o limitador de comprimento(10) na calha de guia(37) para o comprimento da peça pretendido. – Aperte novamente o parafuso de fixação(46). Peças mais compridas: – Solte o parafuso de orelhas(36) e puxe a calha de guia(37) para fora até ao limitador. – Aperte novamente o parafuso de orelhas(36). – Ajuste o limitador de comprimento(10) para o comprimento da peça pretendido. Serrar sem limitador de comprimento: – Solte o parafuso de fixação(46) e desloque o limitador de comprimento(10) na calha de guia(37) totalmente para fora. – Rode o limitador de comprimento a 90°, para que fique alinhado à face com o carril limitador(11). – Aperte novamente o parafuso de fixação(46). Peças especiais Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na linha de corte não deve haver fendas entres a peça a ser trabalhada, o carril limitador e a mesa de serrar. Bosch Power Tools 1 609 92A 72S | (19.11.2021)38 | Português Se necessário, deverão ser fabricados suportes especiais. Substituir as placas de alimentação (ver figura O) A placa de alimentação (14) pode ficar gasta depois de uma utilização prolongada da ferramenta elétrica. Placas de alimentação defeituosas devem ser substituídas. – Coloque a ferramenta elétrica na posição de trabalho. – Desaperte os parafusos(47) com uma chave de fenda em cruz convencional e retire a placa de alimentação antiga(14). – Coloque a nova placa de alimentação e volte a apertar os parafusos(47). Trabalhar tramelas perfiladas Barras perfiladas podem ser trabalhadas de duas maneiras: Posicionamento da peça a ser trabalhada Rodapé Moldura de teto – encostadas contra o carril limitador – apoiadas de forma plana sobre a mesa de serrar Sempre deverá testar o ângulo de meia-esquadria (horizontal e/ou vertical) ajustado num pedaço de madeira que for deitar fora. Verifique e realize os ajustes básicos Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. Alinhar o carril limitador – Coloque a ferramenta elétrica na posição de transporte. – Rode a mesa de serra (12) até ao entalhe para 0°. A alavanca (16) tem de engatar percetivelmente no entalhe. – Puxe o carril limitador ajustável (23) totalmente para fora. Verificar (ver figura P1) – Ajuste um calibre angular para 90° e coloque-o à face com o disco de serra (41) entre o carril limitador (11) e o disco de serra na mesa de serra (12). O lado do calibre angular deve estar alinhado no comprimento completo com o carril limitador. Ajustar (ver figura P2) – Solte os parafusos de sextavado interior (48) com a chave sextavada interior (32) fornecida. – Rode o carril limitador (11) até o calibre angular ficar à face em todo o comprimento. – Reaperte os parafusos. Alinhar indicador de ângulo (horizontal) (ver figuraQ) – Coloque a ferramenta elétrica na posição de trabalho. – Rode a mesa de serrar (12) até ao entalhe para 0°. A alavanca (16) tem de engatar percetivelmente no entalhe. Verificar O indicador de ângulo (17) tem de estar alinhado com a marca de 0° na escala (18). Ajustar – Desaperte o parafuso (49) com a chave de fenda em cruz e alinhe o indicador de ângulo ao longo da marca de 0°. – Reaperte o parafuso. Transporte (ver figura R) Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos: – Coloque a ferramenta elétrica na posição de transporte. – Remova todos os acessórios que não estão montados firmemente na ferramenta elétrica. Se possível, os discos de serra não utilizados devem ser colocados dentro de um recipiente fechado durante o transporte. – Transporte a ferramenta elétrica pelo punho de transporte (3) ou pelas cavidades (20) na lateral da mesa de serra. u Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte e nunca os dispositivos de proteção. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de proteção pendular sempre limpa. Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel. Limpe regularmente o rolo de deslize (26). 1 609 92A 72S | (19.11.2021) Bosch Power Tools中文 | 39 Limpeza da lente de laser (ver figuraS) – Gire a cobertura de proteção pendular(9) para trás e mantenha-a nesta posição. – Solte o parafuso serrilhado(50) da capa de proteção contra laser(7). – Puxe a cobertura transparente da lente de laser(51) para a frente para a retirar da capa de proteção contra laser e limpe a sujidade com um pano macio e seco. – Coloque novamente a cobertura(51) até ao limitador na capa de proteção contra laser(7) e volte a apertar o parafuso serrilhado(50). Acessórios Número de produto Arco de extensão 1 619 PB6 147 Saco do pó 1 619 PB6 246 Anel redutor 30/25,4 x 1,2mm 2 600 100 211 Discos de serra para madeira e contraplacados, painéis e ripas Lâmina de serra 216 x 30mm, 48dentes

Lâminas de serra para plástico e metais não-ferrosos Lâmina de serra 216 x 30mm, 60dentes

Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!
