PANDUAN PENGGUNA GCM 216 Professional BOSCH

id Petuniak Petuniak untuk

Paragunaan Original

Ban goc hurong dan sur dung
ar 1
fa 1

English Page 9

Francais.. Page 18

Portugues.. Pagina 29

中文 页39

繁體中文. 页 48

Inu. 56

Bahasa Indonesia. Halaman 67

Tiéng Viét. Trang 78

89

wJ 100

(1) (2) (3) (4) (5)
(13)
(15)(16)(17)(18)(19)

4

160992A72S|(19.11.2021) Bosch Power Tools

6

7

8

English

Safety instructions

Petunjuk Keselamatan

Petunjuk Keselamatan Umum Perkakas Listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan speifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mencakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan diASA mendatang.

Istilah "perkakas listrik" dalam peringatan kepada pada perilakan listrik yang dioperasikan dengan listrik(meng gunakan kabel) oleh perilakan listrik yangdioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan ata gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan,seperti adanya cairan,gas,atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu kepada terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan Perkins listrik. Gangguan dapat menyebabkan hilangnya kendladi.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menc gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding,seperti pipa, radiator, kompor, dan lemari es.Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung denganystem grounding.

Perkakas listrik tidak boleh terpapar hujan oleh本次活动. Air yang masuk ke dalam perkakas listrik mengenantikan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, oleh melepas steker perkakas listrik. Jauhkan kabel dari panas, minyang, tepi yang tajam, oleh komponen yang bergerak. Kabel listrik yang rusuk akan tersangkut mengahhingga terjadinya mengatan listrik.
Saat mengoperasikan Perkins Listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perilakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal tersebut untuk mengerasikan perkakas listrik. Jangan gunakan perkakas listrik untuk mengalami kelelahan untuk bawah pengaruh narkoba, alkohal, untuk obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat mencobabkan cedera serius.
  Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perilengkapan pelindungseperti penutup telinga, helm, tersebut anti licin, danmasker debu akan mengurangi cedera.
  Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, ata dibawa. Membawa perkakas listrik dengan jari menempel pada tambol kepada perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
  Singkirkan kunci penyetel atopu kunci pas sebelum menghidupkan perkakas listrik. Perkakas atopu kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menuyebabkan cedera.
  Jangan melampauiatas. Berdirilah secara mantap dan selelu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
  Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan kepada pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, kepada perhiasan dapat tersangkut dalam komponen yang bergerak.
  Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.

Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedula serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksan perkakas listrik. Gunakan perkakas listrik yang seksui untuk pekerjaan yang dilakukan. Perkakas listrik yang seksui akan bekerja dengan lebih baik dan aman seksui tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetet, mengganti aksesori, atas menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menjungakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus kepada terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih sudah dikendalan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat说我ebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrl alat yang baik pada situasi yang tidak terduga.

Servis

Minta teknisi berkualifikasi untuk menyervis perkamas listrik dengan dapat menc gunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkamas listrik.

Gergaji miter ditujukan untuk memotong kayu kepada produk berbahan sejenis kayu. Gergaji ini tidak dapat digunakan dengan cakram pemotong abrasif untuk memotong material dari atasseperti batang, tongkat, tiang, dll. Debu abrasif mencebabkan komponen yang bergerak,seperti pelinding bagian bawah,menjadi tersendat.Percikan api dari pemotongan abrasif akan membrakar pelinding bawah, sisipan kerf dan bagian membrahan plastik lainnya.
Jika mungkin, gunakan penjepit untuk说我yokong benda kerja. Jika benda kerja dipegang dengan tangan, Anda harus selelu menjadi jarak tangan Anda setidaknya 100mm dari masing-masing bilah gergaji. Jangan mencategorikan gergaji ini untuk memotong benda yang terlalu kecil meski dipepit dengan aman atas dipegang dengan tangan. Jika tangan berada terlalu dekat dengan bilah gergaji, akan terdapat risiko cedula yang lebih tinggi karena kontak dengan bilah.
Benda kerja harus dalam keadaan tidak bergerak dan dijepit oleh dipegang dengan ditekan ke pelindingan dan ke meja. Jangan mengumparkan benda kerja secara bebas ke bilah oleh memotong dengan tangan kosong dengan cara apa pun. Benda kerja yang bebas akan bergerak dipat terlempar dengan kecepatan tinggi, dan mencyebabkan cedera.
Tekan gergaji dengan mendorongnya ke benda kerja. Jangan memotong dengan menarik gergaji pada benda kerja. Untuk memotong, orangkat kepada gergaji dan tarik keluar ke atas benda kerja tanpa memotongnya, lalu hidupkan mesin, tekan kepada gergaji ke bawah dan kemudian dorong sambil menekan gergaji ke benda kerja. Memotong dengan pull stroke (menarik gergaji sambil ditekan ke benda kerja) dapat mencybebikan bilah gergaji naik ke atas benda kerja dan rakan bilah terlempar dengan keras ke arah operator.
Jangan pernah menyilangkan tangan pada garis yang hendak dipotong baik di depan maupun di belakang bilah gergaji. Memegang benda kerja dengan "tangan menyilang" yaitu memegang benda kerja di sebelumkanan bilah gergaji dengan tangan kiri, atas sebaliknya, sangatlah berbahaya.
Jangan mencoba meraih ke belakang pelindung kurang dari 100mm dari masing-masing telah gergaji dengan tangan, guna melepaskan potongan kayu, kepada karenaalan lainnya saat telah sedang berputar. Jarak telah gergaji yang berputar ke tangan dapat menjadi tidak mudah terlihat dan dapat menuyebabkan cedula serius.
Teliti benda kerja sebelum memotong. Jika benda kerja;bengkok atau melengkung, jepitlah dengan bagian luar yang melengkung menghadap ke pelinding. Selalu pastikan bahwa tidak terdapat dalam antara benda kerja, pelinding dan在哪 sepanjang garis pemotongan. Benda kerja yang bengkok pada

Jangan gunakan gergaji sampai meja bebas dari semua peralatan, potongan kayu, dll. selain benda kerja. Puing-puing kecil atas potongan-potongan kayu yang terlepas atas objek lainnya yang mengenai bilah yang berputar dapat terlempar dengan kecepatan tinggi.
Potonglah dapat benda kerja dalamantu waktu Benda kerja yang ditumpuk tidak dapat dijepit oleh ditahan dengan benar dan dapat melilit padabelum oleh bergeser selama pemotongan.
Pastikan gergaji miter dipasang atop ditempatkan pada permukaan kerja yang kuat dan rata sebelum digunakan. Permukaan kerja yang kuat dan rata akan menjadi gergaji miter tidak mudah goyah.
- Buatlah rencana kerja. Setiap kali Anda mengubah setelan kemiringan kepada sudut 45 derajat (mitre angle), pastikan pelinding yang dapat disetel telah disesuaikan dengan benar untuk mencyokong benda kerja dan tidak akan mengganggu bilah kepadasystem pelinding. Gerakkan bilah gergaji untuk mencyimulasikan secara potongan penuh tanpa menekan tambol "ON" dan tanpa adanya benda kerja di meja untuk memastikan tidak akan terdapat gangguan kepada bahaya terpotonganya pelinding.
Sediakan sukongan yang memadaiseperti meja tambahan,kuda-kuda penyangga,dl untuk benda kerja yang berukuran lebih lebar atau lebih panjang dari permukaan meja.Benda kerja yang berukuran leih lebar atau lebih panjang dari meja gergaji miter dapat terbalik jika tidak disokong dengan aman.Jika benda yang terpotong atau benda kerja terbalik,benda dapat mencabut pelinding buawah atau terlempar oleh bilah yang berputar.
Jangan meminta orang lain untuk menjadi penyokong sebagai pengganti menjadi. Penyokong untuk benda kerja yang goyah dapat mencebabkan dalam melilit awa benda kerja bergeser selama operasi pemotongan dan menarik Anda dan asisten Anda menuju kebelum yang berputar.
Bagian yang dipotong tidak boleh mendesak kepada ditekan, dengan alat apa pun, kebelum gergaji yang berputar. Jika terperangkap, yaitu karena meng gunakan pembatas (length stop), bagian yang dipotong dapat terjepit dan menekan telah lalu terlempar dengan keras.
▶ Selalu gunakan penjepit untuk dudukan yang dirancang untuk mencekenderungan tergulir dan menarik benda kerja maupun tangan Anda menuju kebelum.
Biarkan telah mencapai kecepatan penuh sebelum menyentuh benda kerja. Hal ini akan mengurangi risiko terlemparnya benda kerja.

70 | Bahasa Indonesia

Jika benda kerja atau bilah mengalami kemacetan, matikan gergaji miter. Tunggulah tingga semua bagian yang bergerak berhenti dan cabut steker dari sumber daya dan/atau lepas baterai. Lalu bebaskan benda yang macet. Meneruskan memotong dengan benda kerja yang terjepit dapat说我debabkan gergaji miter kehilangan kendladi atau rusak.
Setelah selesai memotong, lepaskan switch, turunkan\ kapala gergaji, dan tunggu tingga bilah gergaji\ berhenti sebelum mencangkat benda yang dipotong.\ Meraih dengan tangan di dekat bilah yang berjalan\ sangatlah berbahaya.
Genggam pegangan dengan kuat saat memotong sebagian atau saat melepas switch sebelum kepada gergaji benar-benar di posisi bawah. Tindakan pengereman gergaji dapat menyebabkan kepala gergaji tiba-tiba tertarik ke bawah, yang menyebabkan risiko cedula.
Jangan melepaskan gagang saat kepala gergaji telah mencapai posisi terendah. Selalu arahan kembali kepala gergaji ke posisi teratas dengan tangan. Jika kepala gergaji bergerak secara tidak terkendali, hal tersebut dapat menuyebabkan risiko cedera.
Jaga tempat pengerjaan tetap bersih. Campuran bahan yang berserakan@cukup berbahaya.Debu logam yang kecil dapat terbakar ataun menimbulkan ledakan.
Jangan seksungan mata gergaji yang tumpul, retak,;bengkok,atau rusak.Mata gergaji dengan gigigi yang tumpul ataubengkok mengakibatkan kepada pematangan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit, dan terjadi sentakan.
Jangan mencughunan mata gergaji yang terbuat dari pada kecepatan tinggi (baja HSS). Mata gergaji dari bahan ini mudah pada.
▶ Selalu gunakan telah gergaji dengan ukuran dan pentuk lubang poros yang sesuai (belah ketupat versus bulat). Bilah gergaji yang tidak sesuai dengan perangkat keras yang terpasang pada gergaji akan bergerak tidak simetris dan membuat ibatkan kehilangan Kendali.
Jangan pernah menyingkirkan sisa-sisa pemotongan, serbuk kayu, dan semacamnya dari bidang pemotongan jika perkakas listrik dalam keadaan hidup. Gerakkan kepada perkakas selalu ke posisi normal dahulu dan kemudian matikan perkakas listrik.
Setelah digunakan, jangan memegang mata gergaji yang masih panas, tunggulah hingga menjadi dingin. Selama penggunaanya, mata gergaji menjadi sarat panas.
Perkakas listrik dikirim dengan tanda peringatan laser (lihat tabel "Simbol dan artinya").
Jangan pernah menuupi atas melepas label tersebut keselamatan kerja yang ada pada perkakas listrik.

Jangan melihat sinar laser ataupun mengarahkanya kepada orang lain oleh hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, mencyebabkan kecelakaan untuk merusak mata.

Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan tepalaagar tidak terkena sorotan laser.
Jangan mengubah peralatan laser.
Jangan biarkan anak-anak meng gunakan perkakas listrik tanpa pengawasan. Hal ini dapat menujilaukan orang lain atas diri sendiri secara tidak sengaja
Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa lnggris sebelum Anda menc gunakan kepada untuk pertama kalinya.

Simbol-simbol

Simbol-simbol berikut dapat membrantu Anda dalam seksungunan perkakas listrik. Pelajari dan ingat sintobisimbol berikut beserta maknanya. Pengertian yang betul dari sekimbol-simbol ini bisa membrantu Anda untuk seksunganan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Jangan mendekatkan tangan Anda pada area pemotongan saat perkakas listrik beroperasi. Sentuhan dengan mata gergaji dapat mengakibatkan cedera.

Kenakan masker pelinding debu.

Kenakan kacamata pelinding.

Pakailah pelindung telinga. Suara bising dapat mencyebabkan daya pendengaran berkurang.

Area berbahaya! Jauhkan tangan, jari untuk lencingari area ini.

3601 M330.. Perhatikan ukuran mata gergaji. Diameter lubang harus sesuai dengan spindel perilakas dan tidak goyah. Jika penggunaan reduktor diperlukan,

Simboldanartinya

3601M33080

pastikan ukuran reduktor sesuai dengan ketebalan dalamara, diameter lubang pada mata gergaji, serta diameter spindel perilakas. Sebisa mungkin, gunakan reduktor yang disertakan bersama mata gergaji.

Diameter mata gergaji harus sesuai dengan informasi pada simbol.

Saat memotong sudut mitre vertical, rel pembatas yang dapat diatur harus ditarik ke luar ata dilepas sepenuhnya.

Jangan pernah membawa perilakas listrik dengan memegang gagang lengan perilakas.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini dirancang khusus untuk memotong dalam arah memanjang dan melintang dengan pemotongan lurus dalam kayu keras dan kayu lunak serta pelat serbuk kayu dan pelat serbuk. Dengan ini, sudut potong horizontal sebesar -47^ hingga +47^ serta sudut potong vertical sebesar 0^ hingga +45^ dapat dilakukan.

Jika mencungulkan mata gergaji yang sesuai, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetik.

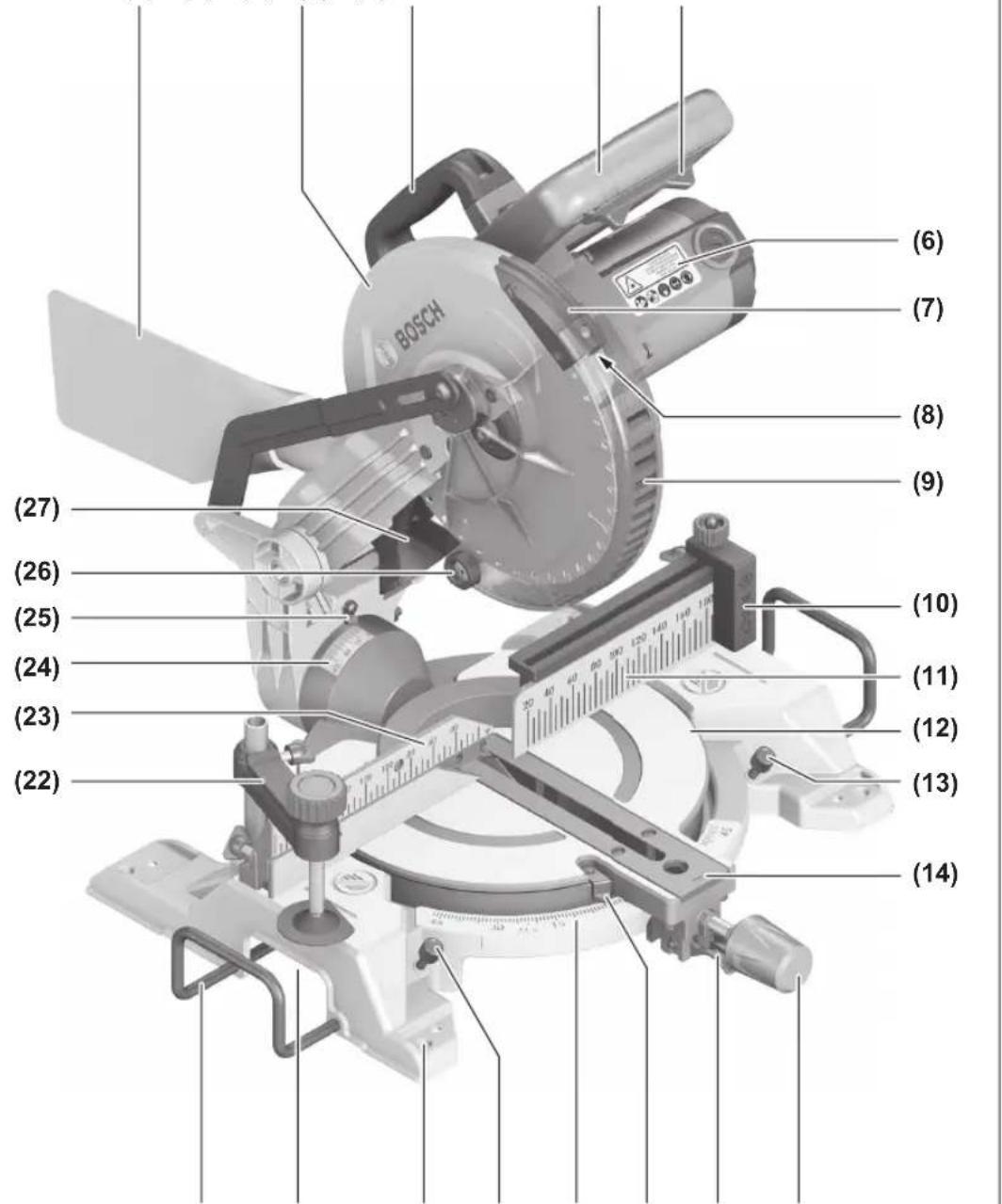

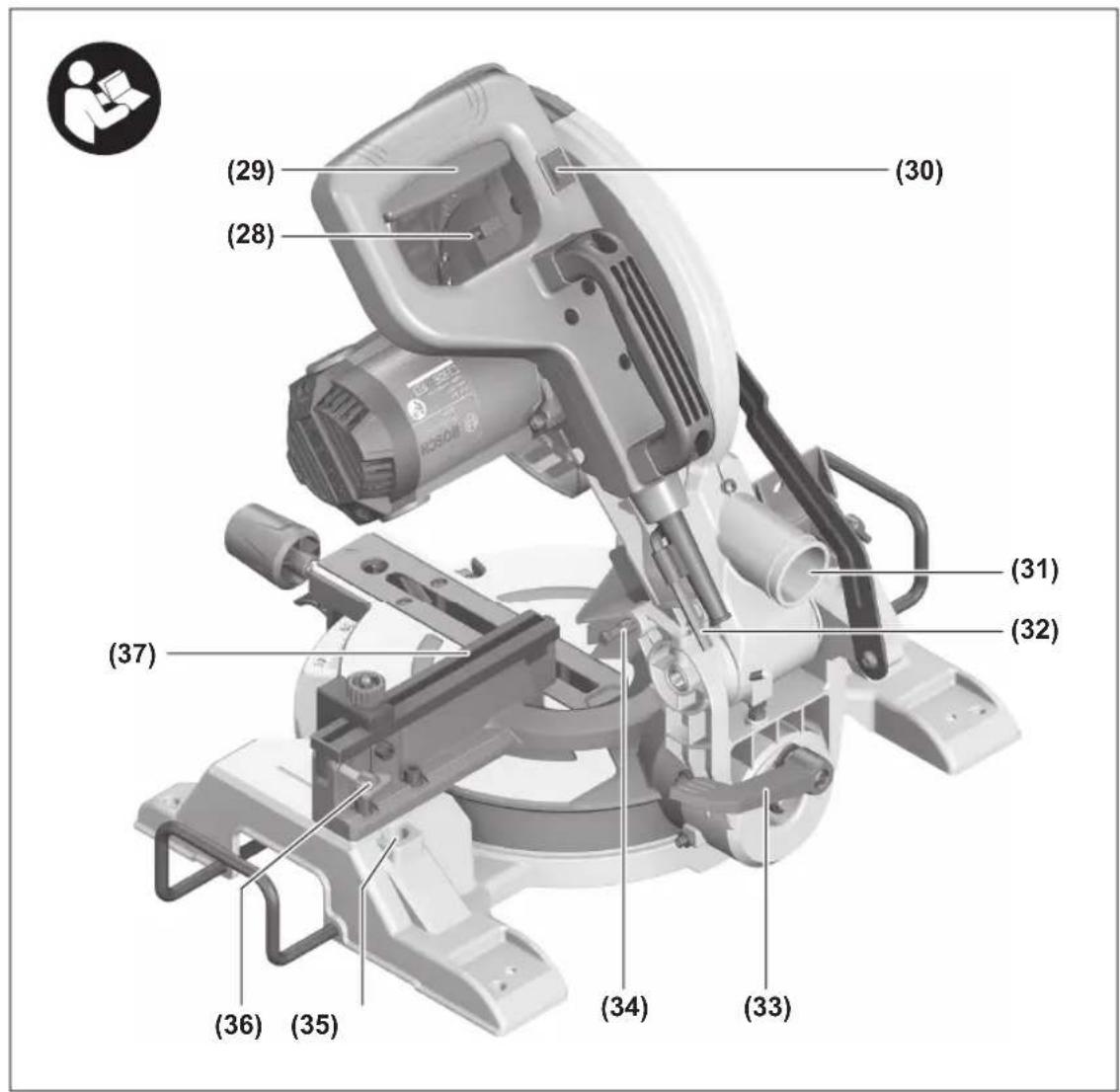

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Kantong debu
(2) Kap pelinding

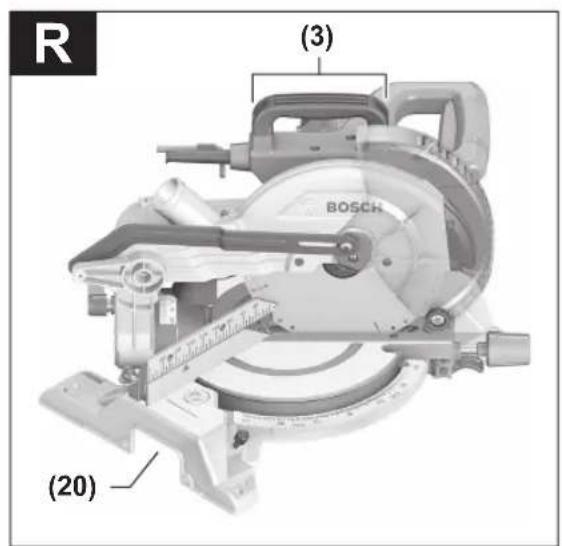

(3)Gagang transpor
(4)Gagang

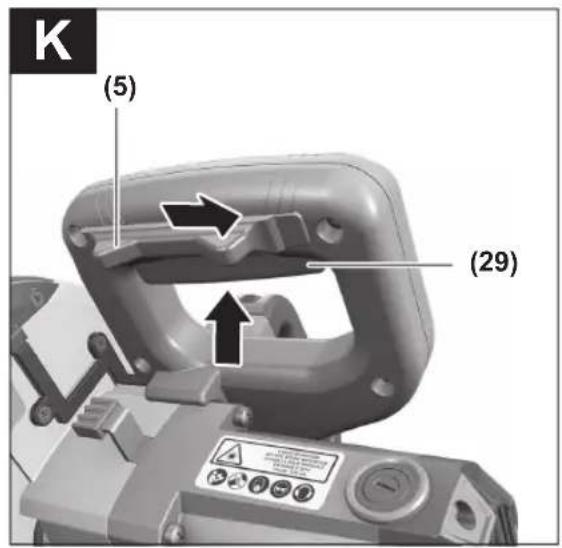

(5) Kunci pengaman untuk tambol on/off
(6) Label peringatan laser
(7) Kap pelindung laser

(8) Outlet sinar laser
(9) Kap pelinding yang dapat bergerak
(10) Mistarataspanjang
(11) Relpembatas
(12) Meja potong

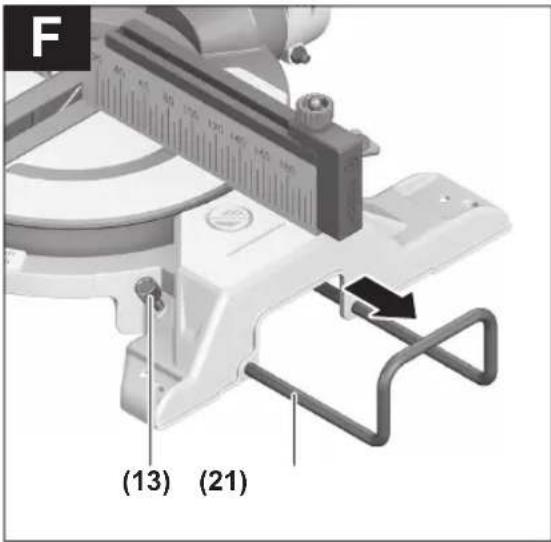

(13) Sekrup penjepit braket ekstensi
(14) Pelat sisipan

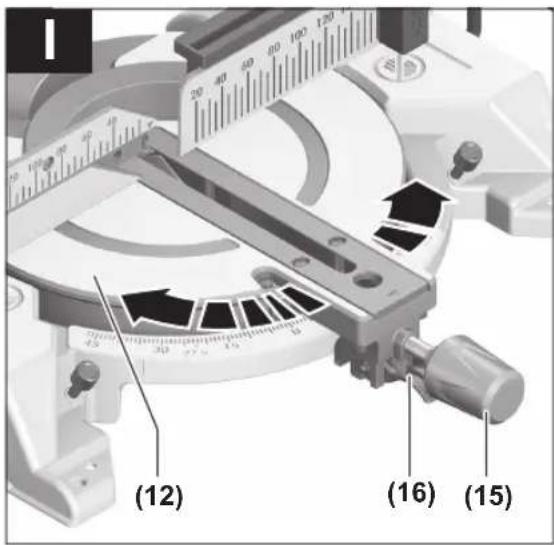

(15) Knop pengunci untuk menyetel sudut mitre manapun (horizontal)
(16) Tuas untuk pengaturan awal sudut mitre (horizontal)
(17) Indikator sudut untuk sudut dit (horizontal)
(18) Skala untuk sudut ditre (horizontal)
(19) Lubang untuk pemasangan
(20) Lekukan tempat memegang
(21) Braket ekstensi
(22) Klem
(23) Rel pembatas yang dapat disetel
(24) Skala untuk sudut mitre (vertical)
(25) Indikator sudut (vertical)
(26) Rol peluncur
(27) Deflektor serutan

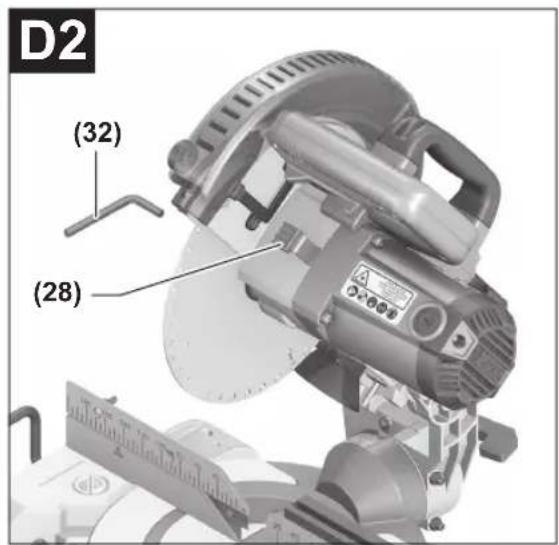

(28) Penguncian spindel
(29) Tombol on/off

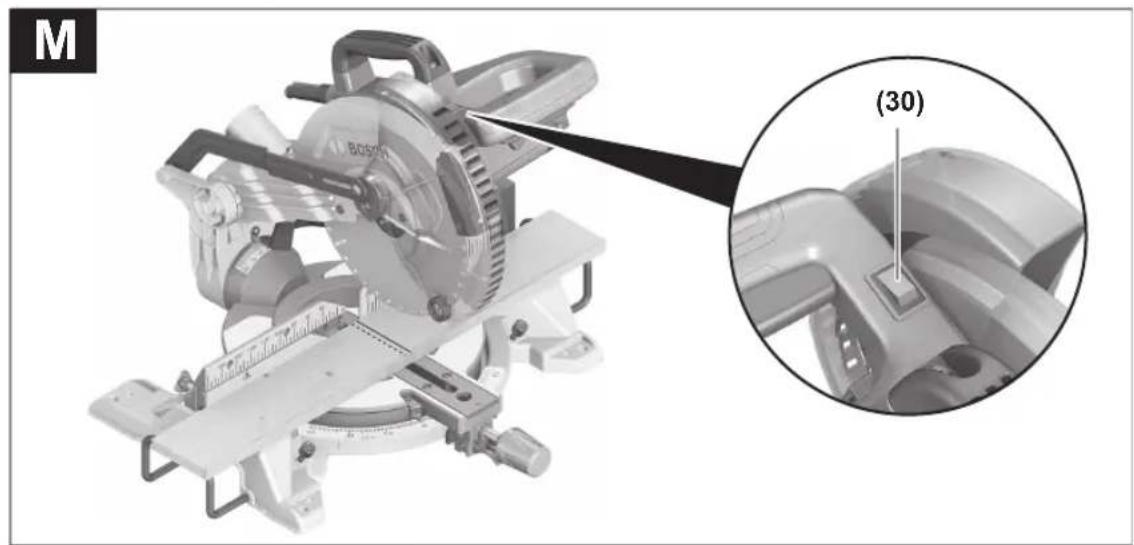

(30) Tombol on/off untuk laser (penanda garis pemotongan)
(31) Ejektor serbuk
(32) Kunci L

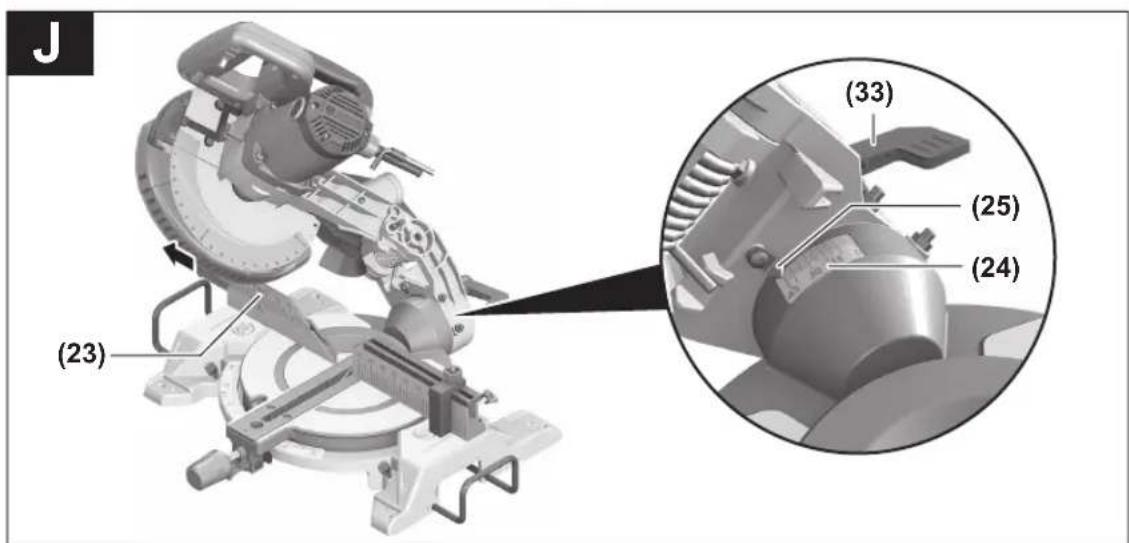

(33) Gagang pengencang untuk menyetel sudut mitre mana pun (vertical)

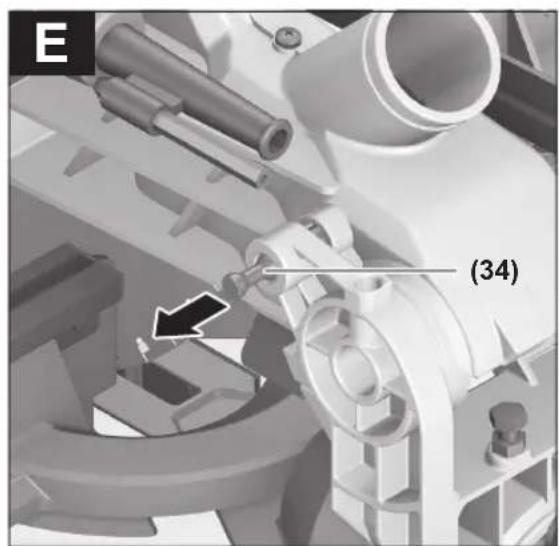

(34) Kunci transpor
(35) Lubang untuk klem
(36) Baut kupo-kupo untuk mengatur rel pemandu mistar pembatas
(37) Rel pemandu mistar pembatas
(38) Sekrup pengunci braket ekstensi

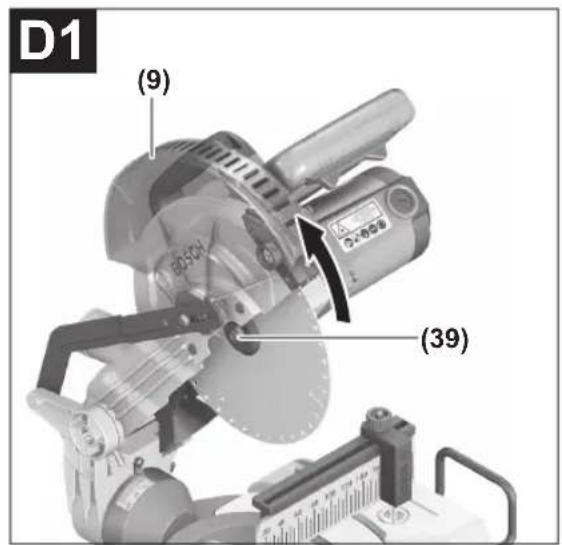

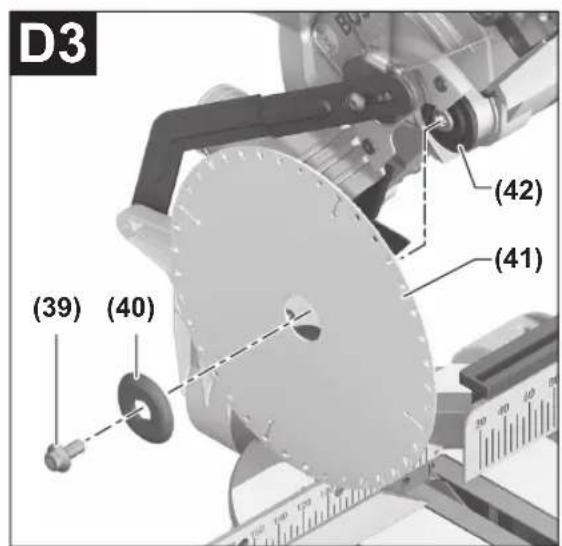

(39) Sekrup heksagonal untuk mengencangkan mata gergaji
(40) Flensa penjepit
(41) Mata gergaji
(42) Flensa penjepit dalam

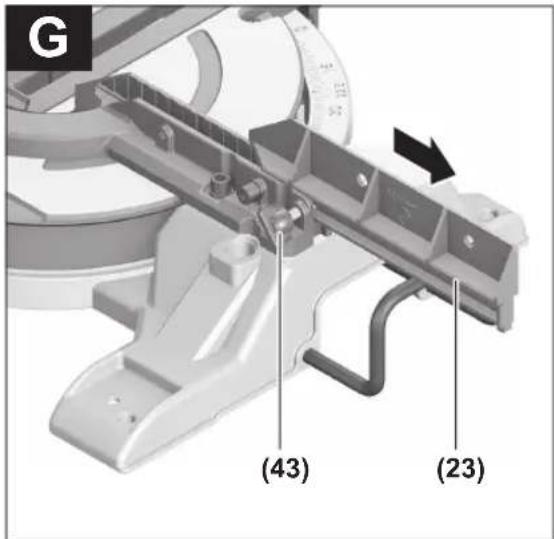

(43) Baut kupo-kupo untuk mengatur rel pembatas yang dapat disesuaikan

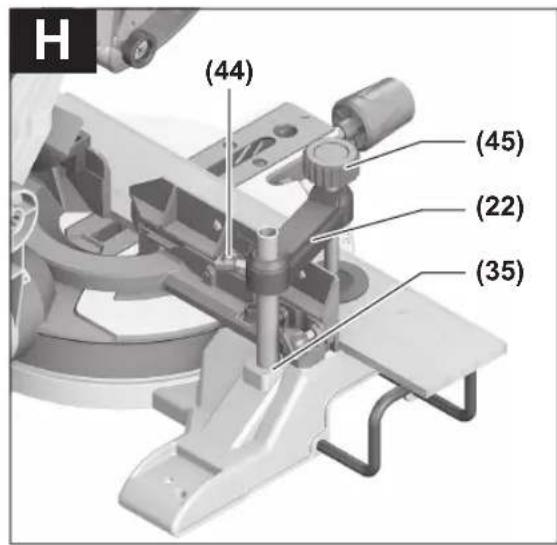

(44) Baut kupo-kupu untuk menyesuaikan ketinggian batang ulir
(45) Batang berulir

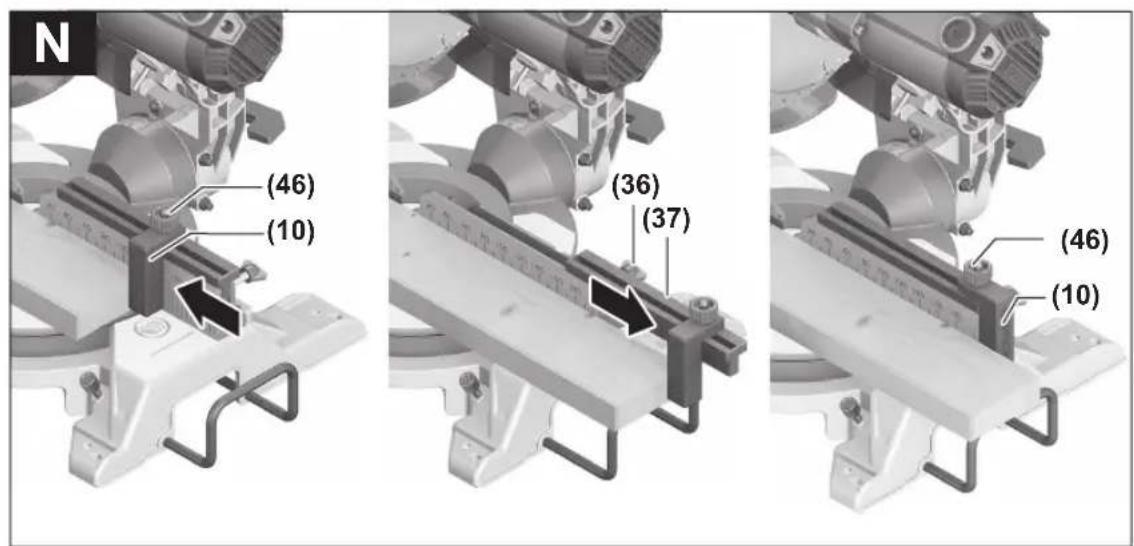

(46) Sekrup penjepit mistar pembatas

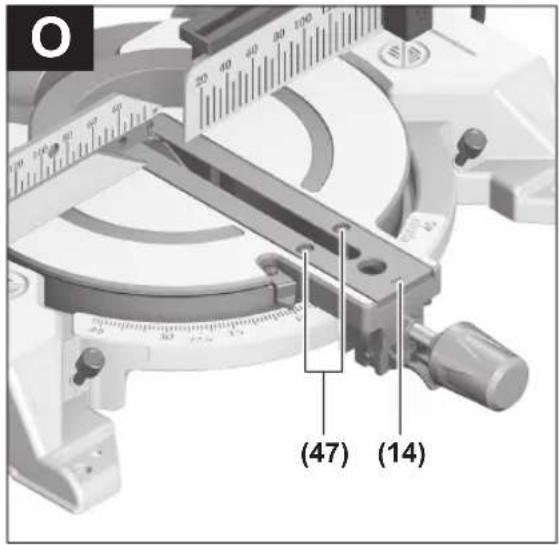

(47) Baut untuk pelat sisipan

72 Bahasa Indonesia

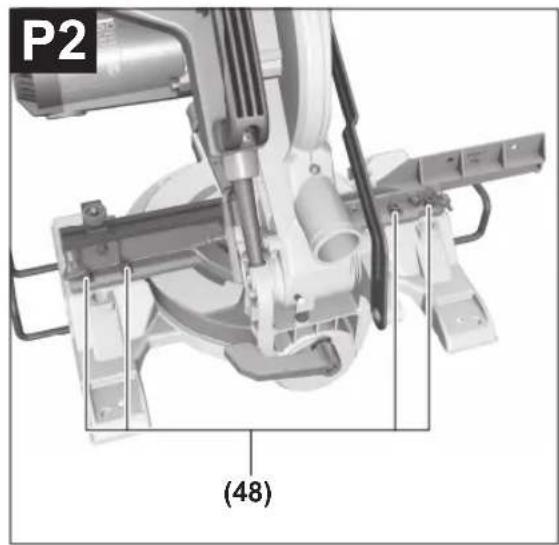

(48) Sekrup heksagonal rel pembatas

(51) Penutup lensa laser

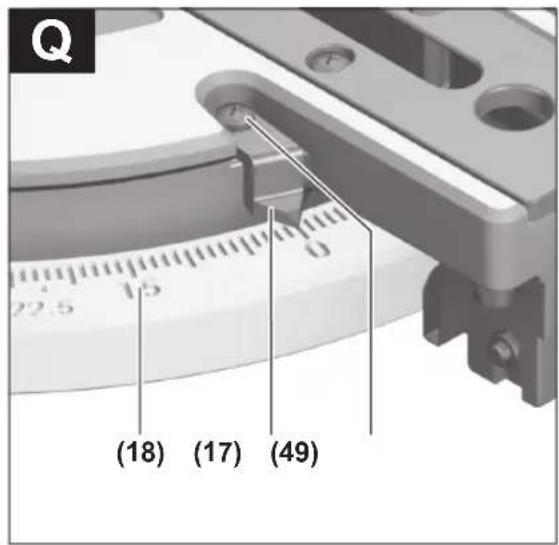

(49) Sekrup untuk indicator sudut (horizontal)

Data teknis

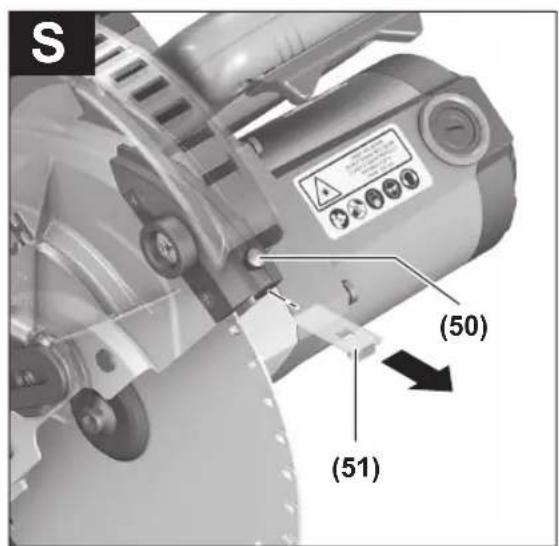

(50) Sekrup bergerigi kap pelinding laser

Gergaji titre dan gergaji potong GCM 216 GCM 216

Nomor model		3 601 M33 0..	3 601 M33 080
			3 601 M33 0LO
Input daya nominal W 1300 1300
Kecepatan idle min	-1	4800	4800
Jenis laser nm 650 650
	mW < 1 < 1
Kelas laser 2 2
Divergensi garis laser mrad (sudut	penuh)	1,0	1,0
Berat sesuai dengan EPTA-Procedure 01:2014 kg 9,1 9,1
Tingkat perlindungan		☐/II /II
Ukuran mata gergaji yang sesuai
Diameter mata gergaji mm 216 216
Ketebalan telahALA	mm	1,4-1,8	1,4-1,8
Lebar pemetongan maks.	mm	3,3 3,3
Diameter lubang	mm	30	25,4

Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

Alat memenuhi persyaratan IEC 61000-3-11 dan tunduk pada koneksi bersyarat. Alat terkadang dapat说我debabkan fluktuasi tegangan dalam kondisi daya yang tidak menguntungan. Impedansi alat diatur sebagai Z_aktual = 0,35 . Pengguna harus memastikan oleh自主创新 koneksi, dengan impedansi Z_maks dimana alat harus dipasang, memenuhi persyaratan impedansi: Z_aktual ≥ Z_maks . Jika Z_maks tidak diketahui, tentukan Z_maks dengan Berkonsultasi dengan pemasok jaringan untuk otoritas pemasok.

Caramemasang

▶ Hindari perkakas listrik hidup secara tidak sengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh dialiri listrik.

Lingkuppengiriman

Untuk itu, perhatikan ilustrasi lingkup pengiriman pada awal panduan pengoperasian.

Sebelum mengunjakan perkakas listrik untuk pertamakalinya, periksalah kepada semua komponen di bawah ini disertakan:

• Gergaji mitre dan potong dengan mata gergaji yang terpasang
  Klem (22)
  KunciL (32)

• Braket ekstensi (21) dengan sekrup pengunci (38) (2x)

• Mistar pembatas (10)
  Kantong debu (1)

Catatan: Periksa perkakas listrik dari pemungkan kerusakan.

Sebelum melanjutkanAPEkakaslistrik,perijsa dengan saksama semua komponen pelindung ata komponen yang sedikit rusak apakah komponen tersebut berfungsi dengan baik.Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak terjepit kepada apakah ada komponen yang rusak.Semua bagian-bagian harus terpasang dengan benar dan memenuhi semua persyaratan guna menjamin penggunaan perkas listrik yang sempurna.

Komponen perlindungan dan bagian-bagian yang rusk harus diperbaiki ata diganti di bengkel yang disetujui.

Memasang komponen-komponen

• Keluarkan semua komponen yang disediakan di kemasan dengan hari-hati.

• Singkirkan semua bahan kemasan dari perkakas listrik dan dari aksesori yang disediakan.

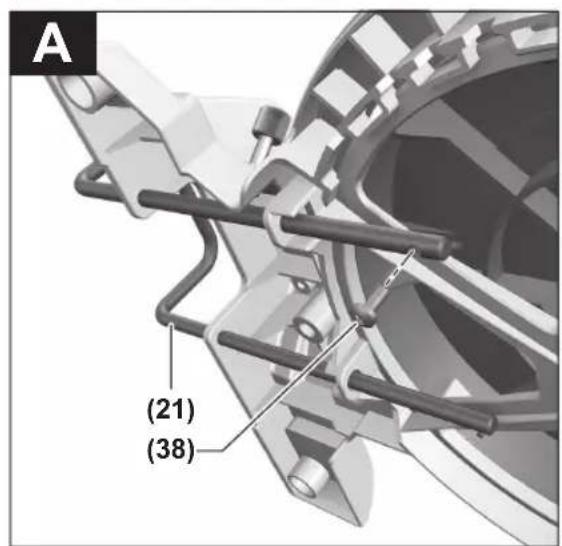

Memasang braket ekstensi (lihat gambar A)

Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya.

Agar meja potong++, leh, lebar, Anda dapt memasang handel ekstensi pada perkakas listrik, yaitu di sisi kanan dan di sisii kirinya.

Lepaskan sekrup pengunci (38) dari braket ekstensi dengan obeng kembang.
- Miringkan perkakas listrik.
Dorong braket ekstensi (21) pada kedu sisi perkakas listrik tingga maksimal ke dalam lubang yang disediakan.
- Untuk mengunci, pasang kembali sekrup pengunci (38) ke dalam braket ekstensi.

Pemasangan stasioner ata fleksibel

• Untuk menjamin keamanan kerja, perkakas listrik harus dipasang terlebih dulu di tempat kerja yang datar dan stabil (misalnya meja kerja) sebelum digunakan.

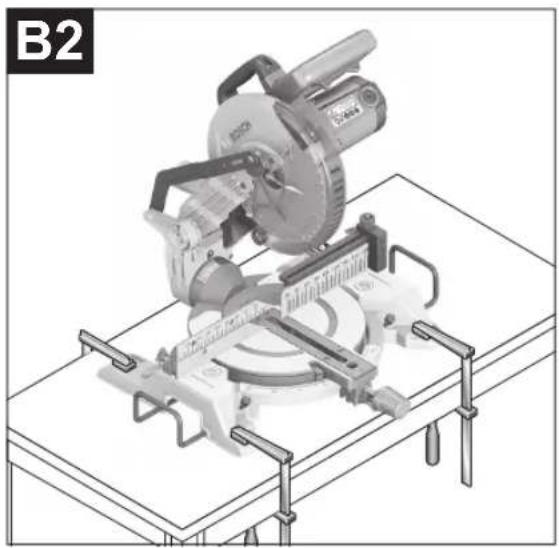

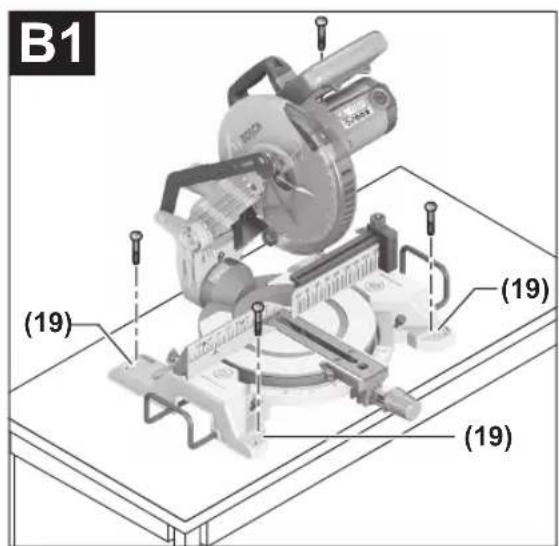

Pemasangan di area kerja (lihat gambar B1-B2)

• Kencangkan perkakas listrik di meja kerja dengan sekrup yang sesuai. Untuk itu, gunakan lubang-lubang bor (19). atau
  -Kencangkan kaki perkakas listrik pada meja kerja dengan klem yang tersedia secara komersial.

Pemasangan di meja kerja Bosch

Meja kerja GTA Bosch menahan kehudukan perkamas listrik di segala permukaan dengan kaki yang dapat disetel ketinggiannya. Dudukan benda kerja pada area kerja digunakan untuk menujang benda kerja yang berukuran panjang.

Baca semua petunjuk peringatan keamanan yang tercantum untuk meja kerja. Jika petunjuk untuk keamanan kerja dan penggunaan tidak dipatuhi, dapat terjadi kontak listrik, kebakaran dan/atau cedera parah.
Sebelum memasang perkakas listrik pada meja kerja, rakit dulu meja kerja dengan benar. Perakitan yang telah sentat penting dilakukan agar meja kerja tidak roboh.
- Pasang perkakas listrik di area kerja pada posisi pengangkutan.

Pengisapan debu/serbuk

Debu dari bahan-bahan speerti cat yang mengandung timbal,phisberapa penis kayu,bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh ata menghirup debu tersebut dapat mengakibatkan reaksi aleriq dan/atau penyakit saluran pernapasan bagi pengguna ata orang yang berada di dekatnya.

Beberapa debu tertentuseperti misalnya debu kayu pohon ek ataupohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan bahan tambahan untuk pengolahan kayu (kromat, obat

• Gunakanlahnya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja.
  Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Pengisap debu/serbuk dapat tersumbat oleh debu, serbuk untuk serpihan dari benda yang dikerjakan.

• Matikan perkas listrik dan lepas steker dari stopkontak.
  Tunggu hingga mata gergaji benar-benar berhenti.
• Periksa penyebab tersumbatnya perkakas dan segera perbaiki.

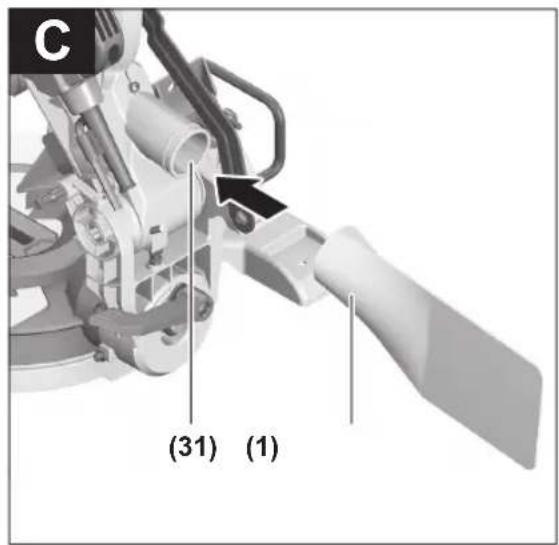

Ekstraksi otomatis (lihat gambar C)

Gunakan kantung debu (1) yang telah disediakan untuk mengumpulkan serpihan dengan mudah.
- Pasang kantung debu (1) pada ejktor serbuk (31).
Selama menggergaji, kantung debu sama sekali tidak boleh menyentuh bagian-bagian perkas listrik yang bergerak.

Kosongkan kantung debuSEA

Periksa dan bersihkan kantung debu setelah setiap penggunaan.
- UntukCCCCCC kebakaran, lepaskan kantung debu jika melakukan penggergajian pada bahan aluminium.

Pengisapan eksternal

Untuk pengisapan, slang pengisap debu (0 36 mm) juga dapat disambungkan ke ejaktor serbuk (31).
- Sambungkan slang pengisap debu dengan ejaktor serbuk (31).

Mesin pengisap debu harius sesuai dengan bahan yang dikerjakan.

Gunakan mesin pengisap khusus saat mengisap debu yang orang berbahaya bagi kesehatan, pemicu kanker atau debu kering.

Mengganti mata gergaji (lihat gambar D1-D3)

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
Kenakan sarung tangan pelindung saat memasang mata gergaji. Terdapat risiko cedera jika menyentuh mata gergaji.

Hanya gunakan mata gergaji dengan kecepatan putaran maksimal yang diperbolehkan yang lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik.

Hanya gunakan mata gergaji yang seksuai dengan data-data yang tercantum di dalam petunjuk pengoperasian yang diberikan dan diuji menurut peraturan EN 847-1 serta diberi tanda yang seksuai.

74 Bahasa Indonesia

Hanya gunakan mata gergaji yang dianjurkan oleh produsen perkasak listrik ini dan yang sesuai untuk mengerjakan bahan yang hendak dikerjakan. Hal ini bertujuan untuk menghindari pemanasan berlebih pada gigi gergaji pada saat menggergaji.

• Atur Perkins listrik pada posisi pengoperasian.
  Gerakkan kap pelinding yang dapat bergerak (9) ke belakang dan tahan kap pelinding yang dapat bergerak pada posisi ini.
• Putar seksrup heksagonal (39) dengan kunci L (6 mm) (32) dan tekan pengunci spindel (28) secara bersamaan tingga terkunci.
  Tekan dan tahan pengunjci spindel (28) dan putar keluar sekrup heksagonal (39) seh arum jam (ulir kiri!).
  Lepas flensa penjepit (40).
  Lepas mata gergaji (41).
  -Arahkan kembali kap pelinding yang dapat bergerak secara perlahan ke bawah.

Memasang mata gergaji

▶ Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) seksuai dengan arah panah pada kap pelinding!

Jika perlu, bersihkan dahu semua komponen yang akan dipasang sebelum melakukan pemasangan.

Gerakkan kap pelindung yang dapat bergerak (9) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini.
- Pasang mata gergaji Barang pada flensa penjepit bagian dalam (42).
- Pasang flensa penjepit (40) dan sekrup segi enam (39). Tekan pengunci poros (28)ingga terkunci dan kencangkan sekrup segi enam berlawanan arah jarum jam.
-Arahkan kembali kap pelinding yang dapat bergerak secara perlahan ke bawah.

Penggunaan

Sebelum mulai dengan pekerjaan pada perilakas listrik, tariklah steker dari stopkontak.

Kunci transpor (lihat gambar E)

Kunci transpor (34) memungkankan perkakas listrik dapat ditangani dengan lebih tidak saat dipindahkan ke lokasi yang berbeda.

Melepaskan penguncian perkakas listrik (posisi pengoperasian)

• Tekan sedikit lengan perkakas pada gagang (4) ke bawah untuk meringankan kunci transpor (34).
  -Tarik sepenuhnya kunci transpor (34) ke luar.
• Gerakkan lengan perilakas ke atas secara perlahan.

Mengunci perkakas listrik (posisi pengangkutan)

• Kencangkan kenop penyetel (15) untuk mengunci juga potong (12).
  Gerakkan lengan perkakas pada gagang (4)unjuh mungkin ke bawah tingga kunci transpor (34) dapat ditekan sepenuhnya ke dalam.

Kini lengan perkakas terkunci dan perkakas listrik siap untuk diangkut.

Persiapan pemakaian

Memperpanjang meja potong (lihat gambar F)

Benda kerja berukuran panjang harus dialasi ata ditopang pada ujungnya.

Meja potong dapat diperpanjang ke kiri dan kanan dengan bantuan braket ekstensi (21).

Lepaskan sekrup penjepit (13).
-Tarik braket ekstensi (21) ke luar hingga mencapai panjang yang diingikan.
- Untuk mengencangkan braket ekstensi, kencangkan kembali sekrup penjepit (13).

Menggeser rel pembatas (lihat gambar G)

Saat menggergaji pada sudut vertikal, rel pembatas yang dapat disetel (23) harus digeser.

• Kendurkan baut kupu-kupu (43).
  -Tarik sepenuhnya rel pembatas yang dapat disetel (23) ke luar.
  -Kencangkan kembali baut kupu-kupu (43).

Setelah menggergaji pada sudut potong vertikal, geser kembali rel pembatas yang dapat diatur (23) (lepaskan baut kuku-kuku (43); geser sepenuhnya rel pembatas (23) ke dalam; kencangkan kembali baut kuku-kuku).

Untuk menjamin keamanan kerja yang optimal, benda kerja harus selelu dikencangkan.

Jangan mengerjakan benda yang terlalu kecil untuk dikencangkan.

• Tekan benda kerja dengan kuat pada rel pembatas (11) dan (23).
• Pasang klem yang disediakan (22) pada sudah kepada lubang yang tersedia (35).
  Kendurkan baut kupu-kupu (44) dan sesuaikan klem dengan benda kerja. Kencangkan kombali baut kupukupu.
• Kencangkan batang berulir (45) dengan kuat dan kencangkan benda kerja.

• Untuk mengendurkan klem, putar batang berulir (45) berlawanan arah jarum jam.

Mengatur sudut potong horizontal dan vertikal

Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan.

Untuk melakukanya, diperlukan pengalaman dan perkakas khusus yang sesuai.

Pusat layanan pelanggan Bosch akan makukan pekerjaan ini dengan cepat dan baik.

Sebelum menggergaji, selalu kencangkan kenop pengunci (15) dan gagang pengencang (33). Jika tidak, mata gergaji dapat tersangkut pada benda kerja.

Mengatur sudut mitre horizontal (lihat gambar I)

Sudut mitre horizontal dapat diatur pada rentang antara 47^ (sebelum kiri) tingga 47^ (sebelumkanan).

Kendurkan knop pengunci (15) jika knop dikencangkan.
-Tarik tuas (16) ke atas,putar meja potong (12) ke kanan atau ke kiri pada knop pengunci dan sesuaikan sudut mitre horizontal yang diingikan dengan bantuan indicator sudut (17).
- Kencangkan kembali knop pengunjci (15).

Untuk mengatur sudut potong horizontal yang sering digunakan secara cepat dan tepat, terdapat alur pada meja potong:

kiri Kanan

0^

45^; 30^; 22.5^; 15^ 15^; 22.5^; 30^; 45^

Kendurkan kenop pengunci (15) jika gagang dikencangkan.
-Tarik tuas (16) dan putar meja potong (12) ke kiri atau kanan tingga mencapai alur yang diinginkan.
Lepaskan kembali tuas. Tuas harus terasa terkunci ke dalam alur.
- Kencangkan kembali kenop pengunci (15).

Mengatur sudut mitre vertikal (lihat gambar J)

Sudut mitre vertical dapat diatur dalam rentang antara 0^ hingga 45^ .

Tarlk rel pembatas yang dapat disetel (23) ke luar sepenuhnya.
-Kendurkan gagang pengencang (33).
Gerakkan lengan perilakas pada gagang (4) hingga indicator sudut (25) menampilkan sudut mitre vertikal yang diingikan.
Tahan lengan perilakas pada posisi ini dan kencangkan kembali gagang pengencang (33).

Pengoperasian pertama kali

Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik HARUS sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik.
Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V speerti yang diindikasikan pada label dapat juga dioperasikan pada daya 220V .

Menghidupkan (lihat gambar K)

• Untuk menghidupkan perilakas listrik, pertama geser kunci pengaman (5) ke tengah, kemudian tetan dan tahan tambol on/off (29).

Catatan: Demi akan keamanan, tambol on/off (29) tidak dapat dikunci, melainkan switch harus selalu ditekan selema pengoperasian.

Mematikan perkakas listrik

• Untuk mematikan perilakas listrik, lepaskan tambol untuk menghidupkan dan mematikan (29).

Menggergaji

Petunjuk umum untuk menggergaji

Sebelum menggergaji, selalu kencangkan kenop pengunci (15) dan gagang pengencang (33). Jika tidak, mata gergaji dapat tersangkit pada benda kerja.
Sebelum mulai menc gunakan perkakas listrik, periksalah mata gergaji agar tidak menyentuh rel pembatas, klem kepada bagian yang lain dari perkakas. Jika perlu, lepaskan semua mistrar pembantu yang dipasang kepada sesuikan pembatasnya.

Lindungilah mata gergaji terhadap benturan dan tambukan. Jangan menekan mata gergaji dari samping.

Jangan mengerjakan benda yang bengkok. Benda kerja harus selelu mempunyai tepi yang lurus untuk dirapatkan pada rel pembatas.

Benda kerja yang panjang dan berat harus dialasi ata ditopang pada ujungnya.

Pastikan agar kap pelindung yang dapat bergerak dapat berfungsi dengan baik dan bergerak secara bebas. Kap pelindung yang dapat bergerak harus dalam keadaan terbuka bahwa menggerakkan akan perkakas ke bawah. Kap pelindung yang dapat bergerak harus tertutup kembali di atas mata gergaji dan terkunci pada posisi teratas akan perkakas akan menggerakkan akan perkakas ke atas.

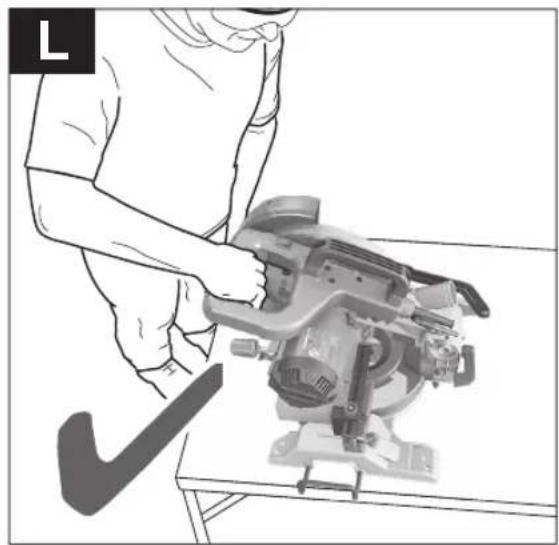

Posisi pengguna perkas listrik (lihat gambar L)

Jangan berdiri langsung dalam satur garis dengan perkakas listrik dan mata gergaji, melainkan selelu di samping mata gergaji. Dengan demikian tubuh Anda akan terlindungj i jka terjadi bantingan.
Jauhkan tangan, jari dan lengan dari mata gergaji yang berputar.
Jangan menyilangkan tangan Anda diapan lengan perilakas.

• Kencangkan benda kerja sesuai dengan ukurannya.
• Setel sudut potong horizontal dan/atau sudut potong vertical yang diinginkan. Saat memotong sudut mitre horizontal ke kanan, mistar pembatas (10) harus ditarik ke luar atau dilepas sepenuhnya.
  -Hidupkan perkakas listrik.

76 Bahasa Indonesia

Gerakkan lenses perkakas dengan gagang (4) ke bawah secara perlahan.
- Gergaji benda kerja dengan dorongan yang merata.
- Matikan perkakas listrik dan tunggu hingga mata gergaji (41) benar-benar berhenti.
- Gerakkan lengan perilakas ke atas secara perlahan.

Petunjuk pengoperasian

Menandai garis pemotongan (lihat gambar M)

Satu sinar laser menunjukkan garis pemotongan dari mata gergaji. Dengan demikian, benda kerja dapat ditempatkan secara的前提下 digergaji tanpa harus membruka kap pelinding yang dapat bergerak.

-Aktifkan sinar laser dengan tambol (30).
-Arahkan tanda yang dibuat pada benda kerja di tepi kanan garis laser.

Catatan: Sebelum mengergaji, periksa akapah garis potong masih ditampilkan dengan benar. Penyetelan sinar laser dapat berubah, misalnya akibat getaran saat menc gunakan perkakas secara intensif.

Ukuran benda kerja minimal (= semua benda kerja yang dapat dijepit dengan klem (22) yang disediakan di sisi kiri olehkanan mata gergaji): 145 x 50 mm (panjang x lebar)
Kedalaman pemotongan maksimal (0^ / 0^) : 60 mm

Memotong benda kerja sama panjang (lihat gambar N)

Untuk mengergaji benda kerja sama panjang dengan mudah, mistar pembatas (10) dapat digunakan.

Kendurkan sekrup penjepit (46) dan geser mistar pembatas (10) pada rel pemandu (37) ke panjang benda kerja yang diinginkan.
- Kencangkan kembali sekrup penjepit (46).

Benda kerja yang lebih panjang:

Kendurkan baut kupu-kupu (36) dan tarik rel pemandu (37) ke luar tingga maksimal.
- Kencangkan kembali baut kupu-kupu (36).
- Atur mistar pembatas (10) pada panjang benda kerja yang diinginkan.

Menggergaji tanpa mistar pembatas:
Kendurkan sekrup penjepit (46) dan geser mistar pembatas (10) pada rel pemandu (37) ke luar sepenuhnya.
- Putar mistar pembatas sebesar 90^ seesingga mistar segajar dengan rel pembatas (11).

• Kencangkan kembali sekrup penjepit (46).

Benda kerja khusus

Saat menggergaji benda kerja dengan bentuk melengkung atau bulat, benda kerja tersebut butus dipegang dengan alat agar tidak tergeser. Pada jalur potong tidak boleh adaelah antara benda kerja, rel pembatas dan meja potong.

Jika perlu harus dibuat penahan khusus.

Mengganti pelat sisipan (lihat gambar O)

Pelat sisipan (14) dapat menjadi aus setelah perilakas listrik digunakan pada waktu yang lama.

Ganti pelat sisipan yang rusak.

• Atur Perkins listrik pada posisi pengoperasian
  Lepaskan sekrup (47) seksuapan obeng kembang standar dan lepaskan pelat sisipan yang lama (14).
• Pasang pelat sisipan yangbaru dan kencangkan kombali sekrup (47).

Mengerjakan lis profil

Lis profil dapat dikerjakan dengan duala cara yang berbeda:

Pengaturan posisi Lis lantai Lis langit-langit benda kerja

- Diletakkan berdiri pada rel pembatas,
- Diletakkan mendatar pada meja potong

Selalu lakukan uji coba sudut potong yang telah diatur (horizontal dan/atau vertikal) terlebih dulu pada kayu sisa.

Memeriksa dan mengatur pengaturan awal

Untuk menjangin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukanya, diperlukan pengalaman dan perkakas khusus yang sesuai.

Pusat layanan pelanggan Bosch akan makukan pekerjaan ini dengan cepat dan baik.

Mengarahkan rel pembatas

-Posisikan perkakas listrik pada posisi pengangkutan.
- Putar meja potong (12) hingga mencapai alur untuk sudut 0^ . Tuas (16) harus benar-benar terkunci pada alur.
Tarlk sepenuhnya rel pembatas yang dapat diatur (23) ke luar.

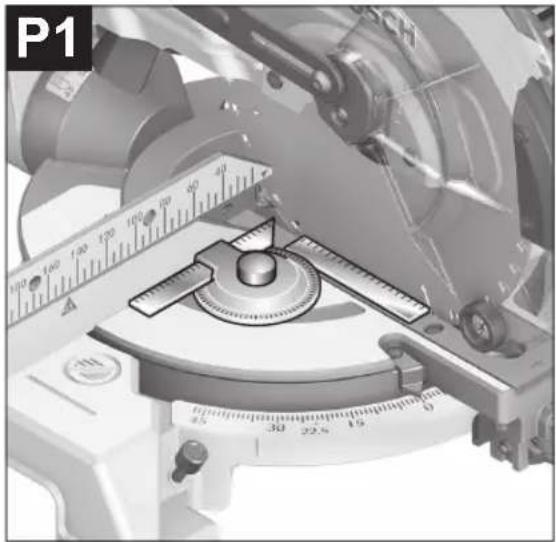

Memeriksa (lihat gambar P1)

• Atur mistar pengukur sudut pada sudut 90^ dan letakkanunjayar dengan mata gergaji (41) di antara rel pembatas (11) dan mata gergaji di atas meja potong (12).

Kaki sudut dari mistar pengukur sudut harus-Sejajar dengan sepanjang rel pembatas.

Mengatur (lihat gambar P2)

• Kendurkan semua sekrup heksagonal (48) seksgungan kunci L (32) yang disertakan.
• Putar rel pembatas (11) sejauh mungkin tinggaunjara dengan mistar pengukur sudut.
• Kencangkan kembali baut.

Menyejajarkan indicator sudut (horizontal) (lihat gambar Q)

-Posisikan perkakas listrik pada posisi pengoperasian.
- Putar micha potong (12)HINGGA ke alur untuk 0^ Tuas (16) harus benar-benar terkunci pada alur.

Memeriks

Indikator sudut (17) harus satur garis dengan tanda 0^ pada skala (18).

Mengatur

Kendurkan sekrup (49) dengan obeng kembang dan arahkan indicator sudut sepanjang tanda 0^ .
- Kencangkan kembali baut.

Mengangkat (lihat gambar R)

Sebelum mengikut perkakas listrik, lakukan langkah langkah berikut:

-Posisikan perkamas listrik pada posisi pengangkutan.
- Lepas semua komponen aksesori yang tidak dapat dipasang dengan kencang pada perkakas listrik. Selama pengangkutan, mata gergaji yang tidak dipakai sebaiknya disimpan di dalam tempat tertutup.
Angkat perkakas listrik pada gagang transpor (3) ata pegang di lekukan tempat memegang (20) di sisi samping pada mesa potong.
SaatCCCCCCukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukukuk

Perawatan dan servis

Perawatan dan pembersihan

Sebelum mulai dengan pekerjaan pada perkamas listrik, tariklah steker dari stopkontak.
Perkas listrik dan lubang ventilasi harus selalu dibersihkan agar perkamas dapat digunakan dengan baik dan akan.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch ataup Service Center untuk perkamas listrik Bosch resmi agar keselamatan kerja selalu terjamin.

Kap pelinding yang dapat bergerak harus dapat bergerak secara bebas dan menutup sendiri. Karena itu, jaga kebersihan area di sekitar kap pelinding yang dapat bergerak.

Setelah setuppengunaan,bersihkanperkaslistrikdar debu dan serbuk dengan Cara ditiup dengan udara bertekanan ata dengan kuas.

Bersihkan rol peluncur (26) secara bergkala.

Pembersihan lensa laser (lihat gambar S)

Gerakkan kap pelinding yang dapat bergerak (9) ke belakang dan tahan kap pelinding yang dapat bergerak pada posisi ini.
- Kendurkan sekrup bergerigi (50) pada kap pelinding laser (7).
- Tarik penutup transparan lensa laser (51) ke depan dari kap pelinding laser dan bersihkan kotoran dengan kain yang lembut dan kering.
- Pasang kembali penutup (51) ke dalam kap pelinding laser (7)ingga maksimal dan kencangkan kembali sekrup bergerigi (50).

Aksesori

Braket ekstensi 1619 PB6 147

Kantong debu 1619 PB6 246

Cincin reduktor 30/25,4 x 1,2 mm 2600 100 211

Mata gergaji untuk kayu dan material tips, panel dan lis

Mata gergaji 216 x 30 mm, 48 gigi 2608 640 432

Mata gergaji untuk bahan sintetis dan logam nonbesi

Mata gergaji 216 x 30 mm, 60 gigi 2 608 640 446

Mata gergaji untuk semuajislanlantai kayu

Mata gergaji 216 x 30 mm, 60 gigi 2608642 133

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang Produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atopemesan sukucadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membruang perilakas listrik ke dalam tempat sampah rumah tangga!

Tiếng Viet

Huóng dān an toàn

Canh bao Tong quat Cach su dung Ant toan Dung cu dien Cam tay

CÁNH BAO

Háy doc toan bó cac canh bao an toan, hóng dān,

hinh anh va thong so ky thuat duoc cung cap cho dung cu dien cam tay nay. Khong tuan thu moi hong dan duoc liet ke duoi day co the bi dien giat, gay chay va /hay bi thuong tat nghiem trong. Hay giu tatai lieuve canh bao va hong dan de tham khao ve sau.

Thuat ngu "dung cu dien cam tay" trong phan canh bao la de cap den su su dung dung cu dien cam tay cua ban, loai su dung dien nguon (co day cam dien) hay van hanh bang pin (khong day cam dien).

Khu vuc lam viec an toan

Giur noni lam viec sach va du anh sang. Noi lam viec bura bon va toi tam de gay ra tai nan.
Khong van hanh dung cu dien cam tantrong moi truong de gay no, chang han nhu'noi co chat long de chay, khi dot hay rac. Dung cu dien cam tay tao ra cac tia laa nen co the lam rac ben chay hay boc khoi.
Khong de tre em hay ngui den xem dung gan khi van hanh dung cu dien cam tay. Su phan tam co the gay ra su mat dieu khien.

An toan vé dien

Phich cam cua dung cu dien cam tay phai thich hop voi o cam. Khong bao gio duoc cai bian lai phich cam duoi moi hinh thuc. Khong duoc su dung phich tiep hop nao tiep dat (day mat). Phich cam nguyen ban va o cam dung loai se lam giam nguy co bi dien giunt.
Tranh khong de than the tiep xuc voi dat hay cac vat co be mat tiep dat nhu duong ong, lo suoi, hang rao va tu lanh. Co nhieu nguy co bi dien giat hon neu co the ban bi tiep hay nao dat.
Khong duoc de dung cu dien cam tay ngoai mua hay o tinh trang am uot. Nuoc vao may se lam tang nguy co bi dien giat.
Khong duoc lam dung day dan dien. Khong bao gio duoc nam day dan de xach, keo hay rut phich cam dung cu dien cam tay. Khong de day gan noi co nhiet do cao, dau nhot, vat

nhon ben va bo phan chuyen dong. Lam hong hay cuo n roi day dan lam tang nguy co bi dien giat.

Khi su dung dung cu dien cam tay ngoai troi, dung day nao thich hop cho viec su dung ngoai troi. Su dung day nao thich hop cho viec su dung ngoai troi lam giam nguy co bi dien giat.
Neu viec su dung dung cu dien cam tay o noi am uot la khong the tranh duoc, dung thiet bi ngat mach tu dong (RCD) bao ve nguon. Su dung thiet bi ngat mach tu dong RCD lam giam nguy co bi dien giut.

An toan ca nhan

Hay tinh tao, biét ro minh dang lam gi va hy su dung y thuc khi van hanh dung cu dien cam tay. Khong su dung dung cu dien cam tay khi dang met moi hay dang bi tac dong do chat gay nghiem, ruou hay duoc pham gay ra. Mtot thoang mat tap trung khi dang van hanh dung cu dien cam tay co the gay thuong tich nghiem trong cho ban than.
Su dung trang bj bao hocanh. Luon luon deo kinh bao vemat. Trang bj bao hohu khau trang, giay chong tro, non bao ho, hay dung cu bao ve tai khi duoc su dung dung noi dung cho se lam giam nguy co thuong tat cho ban than.
Phong tranh may khoi dong bat ngo. Bao dam cong tac may o vi tri tat truck hi cam vao nguon dien va/hay lap pin vao, khi nhac may len hay khi mang xach may. Ngang ngon tan yao cong tac may de xach hay kich hoat dung cu dien cam tan khi cong tac o vi tri mo de dan den tai nan.
Lay moi chia hay khoa dieu chinr ra truckhi mo dien dung cu dien camtay. Khoa hay chia cgon gan dinh vao bo phan quay cua dung cu dien camtay co the gay thuong tich cho ban than.
Khong ruon nguoi. Luon luon giu tu the dung thich hop va thang bang. Dieu nay tao cho viec dieu khien dung cu dien cam tay tot hon trong moi tinh huong bat ngo.
Trang phuc thich hop. Khong mac quan ao rong lung thung hay mang trang suc. Giu toc va quan ao xa khoi cac bo phan chuyen dong. Quan ao rong lung thung, do tang suc hay toc dai co the bi cuon vao cac bo phan chuyen dong.
- Néu có cac thiet bj di kém dé不好意思 may hut bui va cac phu kien khac, bao dam cac thiet bj nay duoc não va su dung tot. Viéc su dung cac thiet bj gom hut bui co the lam gliam cac doc hai lien quan den bui gay ra.
Khong de thai quen do su dung thuong xuyen dung cu khién ban tro nén chuquan va bo qua cac quy dinh an toan dung cu. Mota

hàn h v bát can co the gay ra thuong tich nghiem
trong chi trong tic tac.

Su dung va bao duong dung cu dien cam tay

Khong duoc ep may. Su dung dung cu dien cam tay dung loai theo dung ung dung cua ban. Dung cu dien cam tay dung chuc nang se lam viec tot va an toan hon theo dung tién do ma may duoc thiet ke.
Khong su dung dung cu dien cam tay neu nhu cong tac khong tat va mo duoc. Bat ky dung cu dien cam tan ao ma khong the dieu khien duoc bang cong tac la nguy hiem va thai duoc sua chuia.
Rut phich cam ra khoi nguon dien va/hay pin ra khoi dung cu dien cam tay neu co the thao duoc, truck hi tien hanh bat ky dieu chin nao, thay phu kien, hay cat dung cu dien cam tay. Cac bien phap ngan ngua nhu vay lam giam nguy co dung cu dien cam tay khoi dong bat ngo.
Cat giu dung cu dien cam tay khong dung toi noi tre em khong lay duoc va khong cho nguroi chu a tung biet dung cu dien cam tay hay cac huong dan nay su dung dung cu dien cam tay. Dung cu dien cam tay nguy hiem khi o trong tay nguroi chu a duoc chi cach su dung.
Bao quan dung cu dien cam tay va cac phu kien. Kiem tra xem cac bo phan chuyen dong co bj sai lech hay ket, cac bo phan bi ran nut va cac tinh trang khac co the anh huong den su v an hanh cua may. Neu bi hu hong, thai chu a may truck hi su dung. Nhieu tai nan xay ra do bao quan dung cu dien cam tay toi.
Giú cac dung cu cat ben va sach. Bao quan dung cach cac dung cu cat co canh cat ben lam giam kha nang bi ket va de dieu khien hon.
Su dung dung cu dien cam tay, phu kien, dau cai v. v., dung theo cac chi dan nay, hay luu y den dieu kien lam viec va cong viec phai thuc hien. Su dung dung cu dien cam tay khac voi muc dich thiiet ke co the tao nen tinh huong nguy hiem.
Gi tay cam va be mat nam luon kho rao, sah se va khong dinh dau mo. Tay cam va be mat nam tron trout khong dem lai thao tac an toan va kiem soat dung cu trong cac tinh huong bat ngo.

Bao duong

Dua dung cu dien cam tay cua ban den tho chuyen mon de bao duong, chi su dung phu tung dung chung loai de thay. Dieu nay se dam bao su an toan cua may duoc giu nguyen.

Canh bao an toan cho cua kieu cung

Cac cua kiieu cung duoc dung de cat go hao cac san pham giong go, khong the dung cac cua nay voi cac banh mai cat dut de cat cac vat lieu dang thanh, don, chot. Bui mai mon khien cac bo phan chuyen dong v du nuu tam chan bao ve phia duoi bi ket. Cac tia lau tu qua trinh mai cat dut se dot chay tam chan bao ve ben duoi,lop chen ranh khoet va cac bo phan bang nuha khac.
Su dung kep de do phoi gia cong bat cu khi nao co the.Neu do phoi gia cong bang tay, phai luon giu tan cach xa mot trong hai phia cua luoi cua it nhat la 100 mm. Khong su dung cua nay de cat cac chi tiet qua nho kho kep chat hoac kho giu chat bang tay. Neu tay cua ban dat qua gan luoi cua, se co nguy co bi thuong do cham vao luoi cua.
Phoi gia cóng phai tinh va duoc kep chat hoac giu chat vao ca tam chan va ban. Khong cho thai jia cong vao luoi hoac cat bang tay tran duoi bat ky hinh thuc nao. Cac thai jia cong dong hoac khong duoc kim giu co the ban voi toc do cao, gay ra thuong tich.
Day cua xuyen qua thai gia cong. Khong keo cua xuyen qua thai gia cong. De cat, hay nang cao dai cua va keo no qua phia tren thai gia cong ma khong cat, khoi dong mo to, nhan dai cua xuong va day cua xuyen qua thai gia cong. Viec cat theo hanh trinh di len co thekien luoi cua di len phan dinh cua thai gia cong va lam vang manh cum luoi cua vao nguoy van hanh.
Khong duoc dat tay ngang qua duong sap cat o phia truc oc hoac phia sau luoi cua. Vieo do phi gia cong bang "hai tay cheo nhau"vi du nhu giu phi gia cong d ben phai cua luoi cua bang tay thai vanguoc lai se rat nguy hiem.
Khong voi tay ra phia sau tam chan ma chi cach moi phia cua luoi cua chu a den 100 mm, de loai bo vun go, hoac vi ly do nao khac trong khi luoi dao dang quay. Do gan giua luoi cua dang quay voi ban tay ban co the khong ro rang va co the gay ra thuong tich nang.
Kiem tra thai phi dai cng truck hi cat. Neu thai bi cong venh, hay kep thai gia cong co mat ngoai cong venh vao tam chan. Luon dam bao khong co khe ho giua thai phi dai cong, tam chan va ban doc theo duong kat. Thai cong venh co the bi van xuan hao bian dang va co the lam ket luoi cua dang quay tong khi cat. Khong duoc co dinh hao cac vat la tong thai phi dai cong.
Khong su dung cua cho den khi da don sach tát ca cac dung cu, vung go., trén bàn, ngoai tru phoi gia cong. Nhung mangh vun nho, cac manh go long hoac nhung vat the khac khi tiep

80 | Tiéng Viét

xuc voi luoi dao dang quay co the bi vang ra voitocdo cao.

Moi Ian chi cat mot phoigia cng. Nhiu phi gia cng xep chong co the khong duoc kep chat va gia co chat, do do co the gay ket hoac lam bian dang luoi cua trong qua trinh cat.
Dam bao cua kieu cung da duoc lap va dinh vi can bang, gia co be mat lam viec truck hsi su dung. Be mat lam viec bang phang va chac chan se giam nguy co khong on dinh cua cua kieu cung.
Lap ke hoach cong viec. Moi Ian ban they doi thiet lap goc xien hoac goc 45 do, hay dam bao tam chan dieu chinh duoc lap dat dung cach de do thai giac cong va se khong gay tro ngai cho luoi cua hay he thong chan. Neu dung cu khong quay khi duoc "BAT" va khong co thai gia cong tren ban, hay dua luoi cua xuyen qua mot duong cat mo phong hoan thien de dam bao se khong co tro ngai hoac nguy hiem nao khi tam chan bi cat.
Cung cap dai du cac dung cu do vi du nuh cac phan mo rong ban, be do may cu'a, vv cho loai thai giacongrong hon hoac dai hon chop ban. Cac thai gia cong dai hon hoacrong hon ban cura kiu cung co the bi do neu khong duoc do chac chan. Neu chi tiet cat hoac thai gia cng bi do, no co the nhac bong tam chan ben duoi hao bi vang xa boi luoi cu'a dang quay.
Khong su dung mot ngoi khac de thay the phan mo rong ban hoac lam vat do bo sung. Vioc do phoi gia cong khong chac chan co the khien luoi cua bi ket hoac phoi gia cong bi bian dang trong luc cat,do do ban va ngoi tro giup co the bi keo vao luoi cua dang quay.
Khong duoc chen hoac nhan chi tiét cat bang bát ký cóng cu nao tv vao luoi cua dang quay. Néu bi giói han, tuc la su dung cac cu chan chieu dai, chi tiét cat co the bi chen chat vao luoi cua va bi vang manh.
Luon sur dung kep hoac do ga duoc thiet ké de da cac vat lieuu hinh tron nhu thanh don hoac ong. Cac thanh don co xu huong lan di khi bi cat, khien luoi cua bi "kep" va keo san pham cung tay ban vao luoi cua.
De luoi cua dat toc do day du truck hi cho cham vao thai gia cong. Vie nay se lam giam nguy co thai gia cong bi vang di.
Neu phoi gia cong hoac luoi cua bi ket, hay tát cu'a kiéu cung. Cho cho tát ca cac bo phan chuyen dong dung lai va rut phich cam ra khoi ngon dien va/hoac thao bo ngon pin. Sau do go vat liou bi ket. Neu tiep tuc cua khi phoi gia cong bi ket co the gay mat kiem soat hoac lam hu hong cua kiéu cung.
Sau khi cat xong, hynha cng tac, giu dau cua xuong duoi va cho cho luoi cua dung lai

truoc khi bo chi tiiet cat ra. Voi tay vao gan luoi cua dang truog xuong se rat nguy hiem.

Giuy cam chac chan khi thuc hiem mott duong cat chu'a hoan thien hoac khi nha cong tac truc khi dau cua o vi tri ben duoi. Hanh dong phanh cua cua co the khien dau cua bi keo xuong dot ngot, dan den nguy co bi thuong.
Khong buong tay cam khi dau cua, neu da den vi tri thap nhat. Luon dan dau cua vao vi tri cao nhat bang tay. Neu dau cua di chuyen mat kiem soat, se co nguy co bj thuong.
Gi' noi lam viec cua ban sach se. Cac hon hop vat lieu la dac biét nguy hiém. Bui kim loai nhe co the chay hoac no.
Khong duoc su dung luoi cua cun, nut, cong hay da bi hong. Luoi cua khong ben hay mai dua khong dung cach tao ra mach cua hep dan den su ma sat qua muc, luoi cua bi chen chat va doi nguc.
Khong duoc su dung luoi cua thep gio (HSS).Nhung loai luoi cua nhu vay co the vo da ng.
Luon su dung cac luoi cua dung kich co va hinh dang (luoi kim cuong khac voi luoi tron) cua lo tam. Cac luoi cua khong khop voi cac phu kien cung ghep noi cua may cua sa lam lech tam va co the lam mat kiem soat.
Luon luon day can may tro ve vi tri so khong truc oc va sau do tát may. Luon luon dua tay may ve lai vi tri trung giant trucoc, roi sau do moi tát may di.
Khong duoc cham vao luoi cua sau khi vu'a hoat dong xong, truck hi luoi cua da ngoi. Luoi cua tro nen rnt nong trong luc hoat dong.
Dung cu dién duoc dan nhān canh bao laser (xem bang "Cac biéu tuong va y ngaia").
Khong bao gio duoc lam cho cac dau hieu canh bao tren may khong the doc duoc.

Khong duoc hóng tia laze vao nguoi hoac dong vat va khong duoc nhin vao tia laze truc tiep hoac phan xa.Boi vi ban co the chieu loa mat nguoi, gay tai nan hoac gay hong mat.

• Nèu tia laze huóng vào mat, ban phài nhám mat lái và ngay lap tuc xoay dαu dé tranh tia laze.
  Khong thuc hién bát ký they' dōi não ò thiet bi laser.
  Khong de tre em su dung dung cu dien cam tay khi khong co nguoi Ion giam sat. Co the vo tinh lam loa mat nguoi khac hoac lam loa mat chin ban than
  Neu vān bān cúa nhān canh bao laser khong theo ngon ngü cúa ban, hay dan chong nhān dinh duoc cung cap kēm theo bang ngon ngü

cua nuoc ban len tren truckhi sudung lan dau tiien.

Cac Bièu Túng

Cac bieu tung sa day co kha nang dien dat y nghia ve cach su dung dung cu dien cam tay cua ban. Xin vui long ghi nhan cac bieu tung va y nghia cua chung. Su hieu dung cac bieu tong se giup ban su dung may mot cach tot va an toan hon.
