用户手册 GCM 216 Professional BOSCH

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

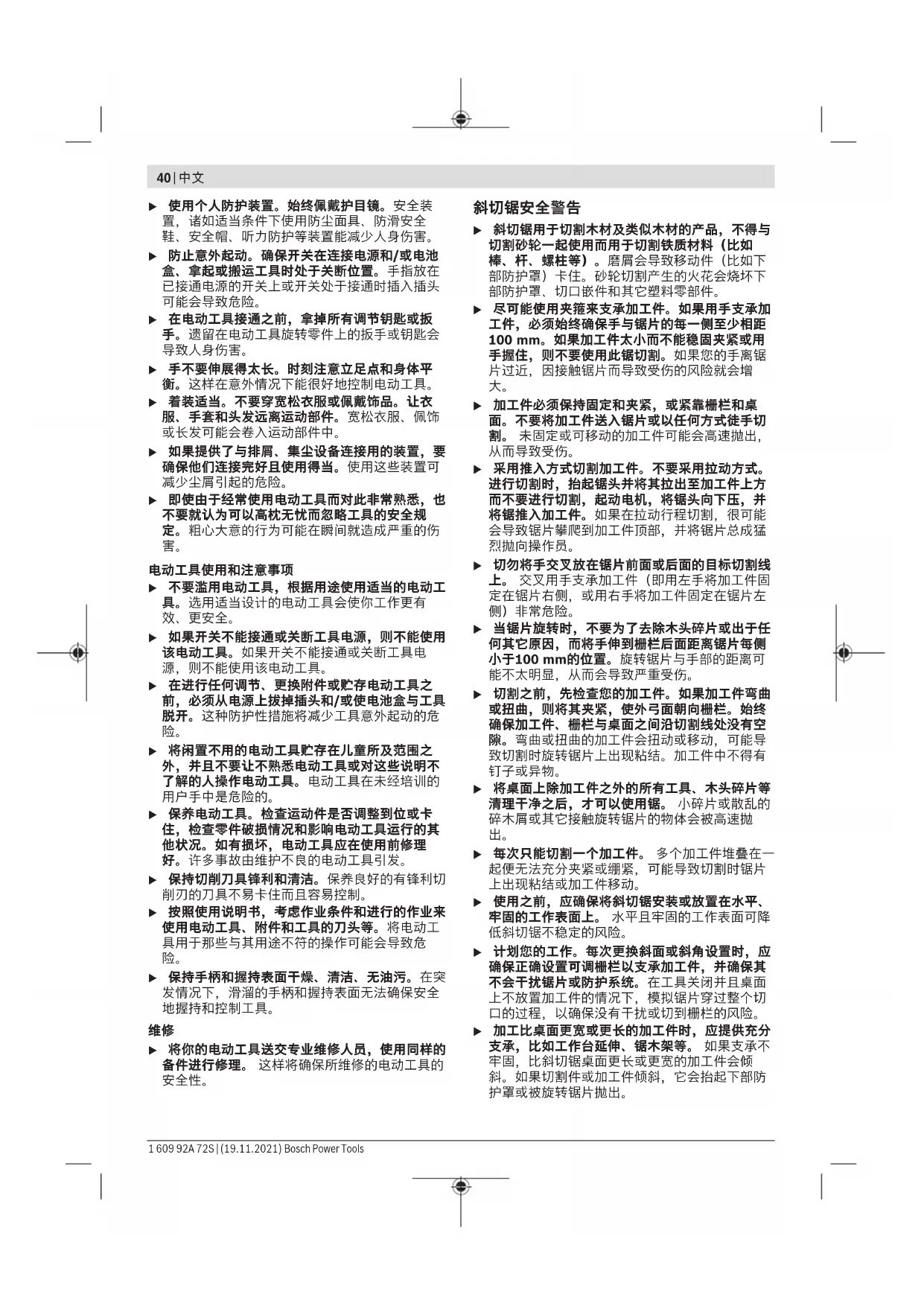

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)40 | 中文 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。如果开关不能接通或关断工具电 源，则不能使用该电动工具。 u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 斜切锯用于切割木材及类似木材的产品，不得与 切割砂轮一起使用而用于切割铁质材料（比如 棒、杆、螺柱等）。磨屑会导致移动件（比如下 部防护罩）卡住。砂轮切割产生的火花会烧坏下 部防护罩、切口嵌件和其它塑料零部件。 u 尽可能使用夹箍来支承加工件。如果用手支承加 工件，必须始终确保手与锯片的每一侧至少相距 100 mm。如果加工件太小而不能稳固夹紧或用 手握住，则不要使用此锯切割。如果您的手离锯 片过近，因接触锯片而导致受伤的风险就会增

u 加工件必须保持固定和夹紧，或紧靠栅栏和桌 面。不要将加工件送入锯片或以任何方式徒手切 割。 未固定或可移动的加工件可能会高速抛出，

u 采用推入方式切割加工件。不要采用拉动方式。 进行切割时，抬起锯头并将其拉出至加工件上方 而不要进行切割，起动电机，将锯头向下压，并 将锯推入加工件。如果在拉动行程切割，很可能 会导致锯片攀爬到加工件顶部，并将锯片总成猛

u 切勿将手交叉放在锯片前面或后面的目标切割线 上。 交叉用手支承加工件（即用左手将加工件固 定在锯片右侧，或用右手将加工件固定在锯片左

u 当锯片旋转时，不要为了去除木头碎片或出于任 何其它原因，而将手伸到栅栏后面距离锯片每侧 小于100 mm的位置。旋转锯片与手部的距离可 能不太明显，从而会导致严重受伤。 u 切割之前，先检查您的加工件。如果加工件弯曲 或扭曲，则将其夹紧，使外弓面朝向栅栏。始终 确保加工件、栅栏与桌面之间沿切割线处没有空 隙。弯曲或扭曲的加工件会扭动或移动，可能导 致切割时旋转锯片上出现粘结。加工件中不得有

u 将桌面上除加工件之外的所有工具、木头碎片等 清理干净之后，才可以使用锯。 小碎片或散乱的 碎木屑或其它接触旋转锯片的物体会被高速抛

u 每次只能切割一个加工件。 多个加工件堆叠在一 起便无法充分夹紧或绷紧，可能导致切割时锯片 上出现粘结或加工件移动。 u 使用之前，应确保将斜切锯安装或放置在水平、 牢固的工作表面上。 水平且牢固的工作表面可降 低斜切锯不稳定的风险。 u 计划您的工作。每次更换斜面或斜角设置时，应 确保正确设置可调栅栏以支承加工件，并确保其 不会干扰锯片或防护系统。在工具关闭并且桌面 上不放置加工件的情况下，模拟锯片穿过整个切 口的过程，以确保没有干扰或切到栅栏的风险。 u 加工比桌面更宽或更长的加工件时，应提供充分 支承，比如工作台延伸、锯木架等。 如果支承不 牢固，比斜切锯桌面更长或更宽的加工件会倾 斜。如果切割件或加工件倾斜，它会抬起下部防 护罩或被旋转锯片抛出。 1 609 92A 72S | (19.11.2021) Bosch Power Tools中文 | 41 u 不要让另一个人代替工作台延伸或作为附加支 承。 如果加工件支承不稳定，会导致锯片出现粘 结或者加工件在切割操作期间移动，从而将您及

u 切割件不得卡住或压住旋转的锯片。如果进行限 制（使用长度限制止挡），切割件会楔入锯片并

u 当对圆形材料（比如杆或管材）进行切割时，务 必使用可正确支承的夹箍或夹具。 杆在切割时很 可能会滚动，导致锯片“切入”并将您手中的工

u 接触加工件之前，使锯片达到全速。 这会降低加

u 如果加工件或锯片卡住，则关闭斜切锯。待所有 移动件都停止后，拔下电源插头并/或拆下电池 组。然后使卡住的材料可以自由移动。继续切割 卡住的加工件会导致斜切锯失控或损坏。 u 切割完成后，释放开关，保持锯头向下，待锯片 停止后去除切割件。用手接近滑转锯片非常危

u 进行不完全切断时，或者在锯头完全处于向下位 置之前释放开关时，应紧紧握住手柄。 锯的制动 操作会导致锯头突然向下拉动，存在受伤风险。 u 在锯头到达最低位置时，请勿松开手柄。始终用 手将锯头引回最高位置。如果锯头不受控制地移

u 工作场地应保持清洁。材料混合特别危险。轻金 属粉尘可能会起火燃烧或爆炸。 u 不可以使用已经变钝、有裂痕、弯曲或损坏的锯 片。锯片如果已经变钝了，或者锯齿变形了， 会 因为锯缝过小而提高锯割时的磨擦，锯片容易被

u 不可以使用高合金快速钢（HSS）制造的锯片。

u 始终使用轴孔尺寸和形状（菱形/圆形）正确的锯 片。与台锯的安装硬件不匹配的锯片会偏离中

u 如果电动工具仍在运转，不可以试着清除锯割范 围内的锯屑、木屑等等。始终先收回机臂然后再

u 工作后如果锯片尚未冷却，切勿触摸锯片。工作 时锯片会变得非常灼热。 u 本电动工具交付时带有一块激光警示牌（见表 格“符号及其含义”）。 u 切勿掩盖了电动工具上的警示牌。 不得将激光束指向人或动物，请勿直视 激光束或反射的激光束。可能会致人炫 目、引发事故或损伤眼睛。 u 如果激光束射向眼部，必须有意识地闭眼，立即

u 请不要对激光装置进行任何更改。 u 不要让儿童在无人监管的情况下使用电动工具。 可能意外地让他人或自己炫目 u 如果激光警戒牌的文字并非贵国语言，则在第一 次使用前，将随附的贵国语言的贴纸贴在警戒牌

以下符号可以帮助您正确地使用本电动工具。请牢 记各符号和它们的代表意思。正确了解各符号的代 表意思，可以帮助您更有把握更安全地操作本电动

当电动工具运转时，切勿把手放在 锯切区域内。 碰到锯片会有受伤危

25,4 ø max. 注意锯片的尺寸。孔径必须无间隙 地与工具主轴贴合。如果必须使用 缩径套，应注意根据锯片厚度、锯 片孔径以及刀具主轴直径来匹配缩 径套的尺寸。尽可能使用与锯片配

锯切垂直的斜切角度时，必须将可 调挡轨向外拉出或完全取下。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)42 | 中文

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具适合以站立的方式在软木和硬木、刨花 板和纤维板上进行纵向和横向的直线锯割。水平斜 切角度的范围在–47°至+47°之间，垂直斜切角度的 范围在0°至+45°之间。 安装了合适的锯片后，也可以锯切铝制型材和塑

机件的编号和电动工具详解图上的编号一致。 (1) 集尘袋 (2) 防护罩 (3) 运输柄 (4) 手柄 (5) 电源开关的开机锁 (6) 激光警戒牌 (7) 激光保护盖 (8) 激光束发射口 (9) 摆动防护罩 (10) 长度限制器 (11) 挡轨 (12) 锯台 (13) 延伸架的夹紧螺栓 (14) 垫板 (15) 任意斜切角度的固定旋钮（水平） (16) 斜切角度预设置杆（水平） (17) 斜切角度的角度指示器（水平） (18) 斜切角度刻度尺（水平） (19) 安装孔 (20) 握柄槽 (21) 延伸架 (22) 螺旋夹钳 (23) 活动式挡轨 (24) 斜切角度刻度尺（垂直） (25) 角度指示器（垂直） (26) 滑轮 (27) 导屑器 (28) 主轴锁 (29) 电源开关 (30) 激光开关（锯切线标记） (31) 出屑口 (32) 内六角扳手 (33) 任意斜切角度的夹紧柄（垂直） (34) 运输固定装置 (35) 螺旋夹钳安装孔 (36) 用于固定长度限制器导轨的翼形螺栓 (37) 长度限制器导轨 (38) 延伸架的固定螺丝 (39) 固定锯片的内六角螺栓 (40) 夹紧法兰 (41) 锯片 (42) 内夹紧法兰 (43) 用于固定活动式挡轨的蝶翼螺丝 (44) 匹配螺杆高度的蝶翼螺丝 (45) 螺杆 (46) 长度限制器的夹紧螺栓 (47) 垫板的固定螺栓 (48) 挡轨内六角螺栓 (49) 角度指示器螺栓（水平） (50) 激光保护盖的滚花螺栓 (51) 激光镜头盖

GCM216 GCM216 重量符合EPTA-Procedure 01:2014 公斤 9.1 9.1

毫米 30 25.4 许可的工件尺寸（最大/最小）：(参见 “许可的工 件尺寸”, 页45) 所有参数适用于230伏的额定电压[U]，对于其他不同的电压 和国际规格，数据有可能不同。

该设备符合IEC 61000-3-11的要求，并可在特定条件下建立连接。在不利的供电状态下，设备可能会导致偶

尔的电压波动。该设备的阻抗设置为Z actual =0.35Ω。用户必须确保设备插入的、阻抗为Z max

max 。如果Z max 未知，请与网络供应商或供应机构协商确定Z max

u 避免意外启动电动工具。安装锯片时或在电动工 具上所有工作时，电源插头都不允许连接电源。

电动工具初次投入运行前请检查下列零件是否均配

– 已经安装好锯片的摆锯和斜切锯 – 螺旋夹钳(22) – 内六角扳手(32) – 延伸架(21)，带固定螺丝(38)（2个） – 长度限制器(10) – 集尘袋(1) 提示：检查电动工具是否有坏损之处。 使用电动工具之前，必须详细检查防护装置或轻微 损坏的零件是否仍然运作正常。检查活动性零件是 否功能正常不会被夹住，以及该零件有否受损。所 有的零件都必须安装正确，并且符合规定以确保机

– 小心地从包装中取出所有的供货物品。 – 拆除电动工具和附带附件上的所有包装材料。 安装延伸架（参见插图A） 如果工件又长又重，必须在它悬空的末端放上衬垫

您可以在电动工具的左侧或右侧安装延伸架。如此

– 用十字螺丝刀将固定螺丝(38)从延伸架中拧出。

– 将电动工具两侧的延伸架(21)推入规定的孔中，

– 将固定螺丝(38)重新拧入延伸架，以防拧出。

u 为了能够稳定地操作机器，正式使用之前，必须 将电动工具固定在平坦、稳固的工作平面上（例

安装在工作面上（参见插图B1−B2） – 使用合适的螺栓连接将电动工具固定在工作面 上。为此需要钻孔(19)。

– 使用市售螺旋夹钳将电动工具的支撑脚夹紧在工

博世的GTA工作台有可调整高度的桌脚，使电动工 具能够站立在任何底面上。工作台的工件托架用于

u 阅读工作台附带的所有警告提示和说明。如果不 遵守警告提示和说明，可能会导致触电、火灾和/

u 安装电动工具之前必须先正确地组装工作台。正 确组装工作台非常重要，这样可以避免工作台倒

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)44 | 中文 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

尘/屑吸集装置可能因为废尘、废屑或工件的残屑而

– 关闭电动工具，并且从插座中拔出插头。 – 静候让锯片完全停止转动。 – 找出造成阻塞的原因，并且排除障碍。 自集尘（参见插图C） 请使用随附的集尘袋(1)来轻松收集碎屑。 – 将集尘袋(1)套到出屑口(31)上。 锯割时，集尘袋千万不可以接触转动中的零件。 及时倒空集尘袋中的废尘。 u 每次操作完毕后，都要检查并且清洁集尘袋。 u 为了避免造成火灾，锯割铝片时要拆除集尘袋。

集尘时，可以将集尘器软管（直径36毫米）连接到 锯屑排口(31)上。 – 将集尘器软管与锯屑排口(31)连接到一起。 根据工件的物料选择合适的集尘装置。 抽吸可能危害健康、可能导致癌症或干燥的废尘 时，务必使用特殊的集尘装置。 更换锯片（参见插图D1−D3） u 在电动工具上进行所有操作之前都必须从插座上

u 安装锯片时务必穿戴防护手套。手如果接触锯片

所使用的锯片的最高许可转速必须高于电动工具的

根据本说明书中提出的技术数据选择合适的锯片。 必须选用通过EN847‑1认证而且标示了此认证的锯

只能使用由本电动工具制造商所推荐的锯片，以及 适合加工物料的锯片。这可防止锯切时锯齿过热。

– 将电动工具调整在工作位置上。 – 将摆动防护罩(9)向后翻，并将其保持在该位置。 – 用内六角扳手（6毫米）(32)转动内六角螺栓 (39)，同时按下主轴锁(28)，直到卡紧。 – 按住主轴锁(28)并顺时针拧出内六角螺栓(39)

– 取下夹紧法兰(40)。 – 取下锯片(41)。 – 重新慢慢放下摆动防护罩。

u 安装时请注意，锯齿的锯切方向（锯片上的箭头 方向）必须和防护罩上的箭头方向一致！ 必要的话，在安装之前清洁所有的零部件。 – 将摆动防护罩(9)向后翻，并将其保持在该位置。 – 将新锯片放到内夹紧法兰(42)上。 – 装上夹紧法兰(40)和内六角螺栓(39)。按压主轴 锁(28)，直至卡止，然后逆时针拧紧内六角螺

u 在电动工具上进行所有操作之前都必须从插座上

运输固定装置（参见插图E） 运输固定装置(34)方便您将电动工具运输到不同的

松开电动工具的锁定（工作位置） – 通过手柄(4)略微向下按压机臂，以松开运输固定 装置(34)。 – 向外完全拉出运输固定装置(34)。 – 慢慢向上提起机臂。 锁定电动工具（运输位置） – 锁定锯台(12)时，请拧紧固定旋钮(15)。 – 通过手柄(4)尽可能地向下移动机臂，直至将运输 固定装置(34)向内压到底。 此时机臂已经被锁定，您可以搬运机器了。

加长锯台（参见插图F） 长工件的末端不可以悬空，必须做好支撑工作。 借助延伸架(21)可以向左右加大锯台。 – 松开夹紧螺栓(13)。 – 向外拉动延伸架(21)，直至达到所需的长度。 – 重新拧紧夹紧螺栓(13)，从而固定延伸架。 移动挡轨（参见插图G） 在锯切垂直斜切角时，必须移动活动式挡轨(23)。 – 松开翼形螺栓(43)。 – 向外完全拉出活动式挡轨(23)。 – 重新拧紧翼形螺栓(43)。 锯切垂直斜切角后，将活动式挡轨(23)移到原位 （拧松翼形螺栓(43)；完全向内移动挡轨(23)；再

固定工件（参见插图H） 为了确保最佳工作安全性，务必固定好工件。 不要加工太小而无法固定的工件。 – 把工件紧紧地顶在挡轨(11)和(23)上。 – 将随附的螺旋夹钳(22)插到规定的孔(35)中。 – 拧松翼形螺栓(44)，根据工件调整螺栓夹钳。重

– 逆时针旋转螺杆(45)，以便松开螺栓夹钳。 设定水平和垂直斜切角度 为了确保精确的锯切，在频繁使用之后必须检查电 动工具的基本设定，必要时进行适度调整。 1 609 92A 72S | (19.11.2021) Bosch Power Tools中文 | 45 检查时不仅要有足够的经验，而且还要使用特殊工

博世的客户服务中心能够快速可靠地执行这项工

u 锯切之前务必拧紧固定旋钮(15)和夹紧手柄 (33)。否则锯片可能在工件中倾斜。 调整水平斜切角度（参见插图I） 水平斜切角度的调整范围在47°（左侧）和47°（右

– 如果固定旋钮(15)被拧紧了，请先松开。 – 向上拉起拉杆(16)，利用固定旋钮向左或向右旋 转锯台(12)，并借助角度指示器(17)调节至所需

– 再次拧紧固定旋钮(15)。 锯台上设有标记槽，以便快速精确地调整经常使用

45度；30度；22.5度； 15度 15度；22.5度；30度； 45度 – 如果固定旋钮(15)被拧紧了，请先松开。 – 拉动杆(16)，向左或向右转动锯台(12)，直至达

– 重新松开杆。杆必须正确地陷入标记槽中。 – 再次拧紧固定旋钮(15)。 调整垂直斜切角度（参见插图J） 垂直斜切角度的调整范围在0度至45度之间。 – 向外完全拉出活动式挡轨(23)。 – 松开夹紧手柄(33)。 – 握住手柄(4)摆动机臂，直至角度指示器(25)指在 需要的垂直斜切角度上。 – 让机臂保持在这个位置，并重新拧紧夹紧手柄 (33)。 外壳上的限位挡块用于快速精确地设定标准角度0度 和45度。

u 注意电源电压！ 电源的电压必须和电动工具铭牌

u 注意电源电压！电源的电压必须和电动工具铭牌 上标示的电压一致。标记为230伏电动工具用220

接通（参见插图K） – 接通电动工具时，首先将开机锁(5)推到中间，然 后按压电源开关(29)并按住。 提示：基于安全的顾虑，电源开关(29)无法被锁 定。所以操作机器时必须持续地按住开关。

u 锯切之前务必拧紧固定旋钮(15)和夹紧手柄 (33)。否则锯片可能在工件中倾斜。 u 进行任何锯切之前，必须先确定锯片不会接触挡 轨、螺旋夹钳或其它的机件。必要时得拆除辅助 挡块，或者适度调整辅助挡块。 保护锯片免受冲撞和敲击。不可以侧压锯片。 仅锯切已批准使用的材料。 不可以加工变形的工件。工件必须有一道笔直的 边，这样才能够紧靠在挡轨上。 如果工件又长又重，必须在它悬空的末端放上衬垫

检查摆动防护罩的功能是否正常，能否自由移动。 向下移动机臂时，必须打开摆动防护罩。向上移动 机臂时，必须关闭锯片上方的摆动防护罩并卡在机

操作者的位置（参见插图L） u 不要和电动工具前的锯片站在一条线上，而是要 站在锯片的侧面。这样可以避免工具回跳而伤到

– 手掌、手指和手臂必须远离转动中的锯片。 – 不要在机臂前交叉双手。

– 根据尺寸正确地夹紧工件。 – 设定好需要的水平和/或垂直斜锯角。 向右锯切水平斜切角度时，必须向外完全拉出或 完全取下长度限制器(10)。 – 接通电动工具的电源。 – 通过手柄(4)缓慢向下移动机臂。 – 施力均匀地锯切工件。 – 关闭电动工具并等待，直至锯片(41)完全停止转

标记锯切线（参见插图M） 激光束会标出锯片的锯切线。这样您可以准确地放 置好即将锯切的工件，而无需打开摆动防护罩。 – 为此利用开关(30)接通激光束。 – 工件上的记号要对准激光线的右缘。 提示：锯切前请检查显示的切线是否正确。因为在 密集使用机器之后，激光可能会因为震动而出现偏

水平斜切角度 垂直斜切角度 高 x 宽 [毫米] 0度 0度 60 x 123 0度 45度 43 x 123 45度（左侧/右

0度 60 x 80 45度（左侧） 45度 43 x 80 Bosch Power Tools 1 609 92A 72S | (19.11.2021)46 | 中文 水平斜切角度 垂直斜切角度 高 x 宽 [毫米] 45度（右侧） 45度 35 x 80 最小工件（= 所有可以通过随附的螺旋夹钳(22)夹 紧在锯片左侧或右侧的工件）：145 x 50毫米（长 x 宽） 最大切削深度（0度/0度）：60毫米 锯切等长的工件（参见插图N） 简单锯切等长工件时，可以使用长度限制器(10)。 – 松开夹紧螺栓(46)，移动导轨(37)中的长度限制 器(10)，直至所需的工件长度。 – 重新拧紧夹紧螺栓(46)。

– 松开翼形螺栓(36)，将导轨(37)向外拉，直至极

– 重新拧紧翼形螺栓(36)。 – 将长度限制器(10)调整到所需的工件长度。

– 松开夹紧螺栓(46)，将导轨(37)中的长度限制器 (10)向外完全移出。 – 将长度限制器旋转90度，直至其与挡轨(11)齐

锯切弯曲或圆形工件时，必须特别加强固定好工 作，以防工件打滑。在锯切线上，工件、挡轨和锯

必要时，必须制造专用支架。 更换垫板（参见插图O） 长期使用电动工具之后，垫板(14)会磨损。

– 将电动工具调整在工作位置上。 – 用市售十字螺丝刀旋出螺栓(47)，然后取出旧垫 板(14)。 – 放入新的垫板，然后重新拧紧螺栓(47)。

可以使用以下两种不同的方式加工条状型材： 工件定位 地板条 天花板条

务必先在废木上测试设定好的斜切角度（水平和/或

为了确保精确的锯切，在频繁使用之后必须检查电 动工具的基本设定，必要时进行适度调整。 检查时不仅要有足够的经验，而且还要使用特殊工

博世的客户服务中心能够快速可靠地执行这项工

– 将电动工具调整在运输位置上。 – 转动锯台(12)，直至达到0度对应的标记槽。必须 可以感觉到杆(16)卡入标记槽中。 – 向外完全拉出活动式挡轨(23)。 检查（参见插图P1） – 将角规调节到90°并在锯台(12)上将其与锯片 (41)齐平地放到挡轨(11)和锯片之间。 角规的一边必须紧紧地贴靠着挡轨。 调整（参见插图P2） – 用随附的内六角扳手(32)松开所有的内六角螺栓 (48)。 – 转动挡轨(11)，直到角规在整个长度上齐平。

对齐角度指示器（水平）（参见插图Q） – 将电动工具调整在工作位置上。 – 转动锯台(12)，直至达到0度对应的标记槽。必须 可以感觉到杆(16)卡入标记槽中。

角度指示器(17)必须与刻度尺(18)的0度标记成一条

– 用十字螺丝刀松开螺栓(49)，然后沿着0度标记对

运输（参见插图R） 运输电动工具之前必须先执行以下各步骤： – 将电动工具调整在运输位置上。 – 拆除所有无法固定安装在电动工具上的附件。 运输时必须尽可能把不使用的锯片放置在封闭的

– 通过运输手柄(3)抬起电动工具或握住锯台侧面的 握柄槽(20)。 u 搬动电动工具时只能使用运输装置，不可以利用 防护装置来运输电动工具。

u 在电动工具上进行所有操作之前都必须从插座上

u 电动工具和通气孔必须随时保持清洁，以确保工

如果必须更换连接线，务必把这项工作交给Bosch 或者经授权的Bosch电动工具顾客服务执行，以避 免危害机器的安全性能。 摆动防护罩必须能够无阻地来回摆动，并且要能够 自动关闭， 所以防护罩的四周必须随时保持清洁。 1 609 92A 72S | (19.11.2021) Bosch Power Tools中文 | 47 每次工作结束后，使用压缩空气或毛刷清除机器上

定期清洁滑轮(26)。 清洁激光镜头（见图S） – 将摆动防护罩(9)向后翻，并将其保持在该位置。 – 松开激光保护盖(7)的滚花螺栓(50)。 – 将激光镜头的透明盖板(51)向前从激光保护盖中 拉出，然后用干燥的软布擦拭污垢。 – 将盖板(51)重新插入激光保护盖(7)，直至极限位 置，然后重新拧紧滚花螺栓(50)。

用于木材和板材、装饰板和木条的锯片 锯片，216 x 30毫米，48齿

用于塑料和非铁金属的锯片 锯片，216 x 30毫米，60齿

用于所有强化复合地板种类的锯片 锯片，216 x 30毫米，60齿

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用电动工具、

不可以把电动工具丢入家庭垃圾中！ 产品中有害物质的名称及含量

O O O O O O 机械传动机构 X O O O O O 电机组件 X O O O O O 控制组件 X O O O O O 附件 O O O O O O 配件 O O O O O O 连接件 X O O O O O 电源线* ① O O O O O O 电池系统* ② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没 有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)48 | 繁體中文 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 角度切斷機主要用於切割木材或質地相似之產 品，無法搭配切割砂輪用於切割金屬類材料，如 鋼筋、金屬桿、螺柱等。砂磨粉塵會使運動元件 （例如下檔板）卡住。砂輪切割產生的火花會燒 到下擋板、墊片與其他塑料零件。 u 請盡量利用夾具固定加工件。若用手握持加工 件，手與鋸片兩側應保持至少100mm的距離。 請勿用此鋸片切割過小而無法固定或需用手握持 的工件。若您的手太靠近鋸片，會增加因接觸鋸

u 加工件需保持固定，並使用圍欄與工作台進行固 定。請勿將加工件朝鋸片方向送入或「徒手」進 行切割。未固定或移動的加工件可能高速拋出而

u 請推動鋸片通過加工件。切勿拉動鋸片通過加工 件。切割時，請將鋸頭升高並拉出而不要與加工 件接觸，接著將鋸頭下壓再推動鋸片通過加工 件。以拉動方式進行切割會造成鋸片移至加工件 上，而使鋸片組件突然射向操作員。 u 請勿將手穿過鋸片切割路線的上方。以「雙手交 叉」的方式握持加工件，例如以左手將加工件握 在鋸片右側（反之亦然），是非常危險的。 u 當鋸片仍在轉動時，不論是為了取下剩餘的木材 或任何原因，請勿將雙手伸過圍欄靠近鋸片至 100mm以內。您的手可能因不慎靠近轉動的鋸

u 在切割前請先檢視您的加工件。若加工件呈現弓 形或有彎曲，在固定時請將彎曲面的凸緣朝向圍 欄。請隨時讓加工件、圍欄與工作台在切割線上 保持切齊。變形或彎曲的加工件可能會扭曲或偏 移而在切割時卡到轉動的鋸片。在加工件中不可

u 在使用鋸片前請先將工作台上的工具、木屑等淨 空，僅留下加工件。小型碎屑、鬆脫的木材或其 他物件如接觸到轉動之鋸片可能會高速射出。 u 一次只切割一片加工件。將多個加工件疊起來不 易固定或支撐，故可能會在切割時卡住鋸片或偏

u 使用前請確實將角度切斷機安裝或放置在水平、 堅固的工作面上。水平且堅固的工作面可降低使 角度切斷機不穩定的風險。 u 作業前請先做規劃。每次變動傾斜或斜角的設定 時，請記得調整圍欄使其能正確支撐加工件且不 會影響到防護系統。當機具未「開啟」且工作台 上無加工件的情況下，先模擬移動鋸片以確認其 不會受到任何影響或有切割到圍欄的風險。 u 遇到較工作台更長或更寬的加工件時，請用工作 台延伸裝置、鋸木架等協助固定。若未確實固定 超出角度切斷機的加工件，則加工件可能會翻 倒。若切斷的物品或加工件翻倒，可能會使下擋 板翹起或物品被轉動的鋸片射出。 u 請勿讓其他人員擔任工作台延伸裝置或額外支撐 物的角色。未固定加工件在切割時會造成刀片卡 住或使加工件移動而使您與助手偏向鋸片。 u 切除的物件不可卡住或靠近轉動的鋸片。若加以 限制（如使用長度擋片），切除的物件可能會接

u 請隨時利用固定裝置或夾具將圓形材料如桿子、 管子等妥善固定。桿子在切割時容易滾動，使鋸 片卡住而將加工件連同您的手一起「捲入」鋸片

u 在讓鋸片接觸加工件時，請先讓刀片達到全速運 轉的狀態。如此可降低加工件射出的風險。 u 若加工件或鋸片卡住，請將角度切斷機關閉。請 等候移動零件停止再將插頭從電源拔掉及／或取 下電池組。接著再設法清除卡住的材料。在加工 件卡住的狀態下繼續鋸切會造成失控或角度切斷

u 在切割完畢後，請鬆開開關、保持鋸頭朝下等候 鋸片停止，然後再取下切開的加工件。用手靠近

u 當切割不完整或在鋸頭未完全處於下方位置時鬆 開開關，請握緊握把。鋸片的煞車動作會造成鋸 頭突然下拉而有受傷的風險。 u 鋸頭到達最低位置時，請勿鬆開手把手。隨時用 手將鋸頭放回最高位置。若鋸頭失控，則有受傷

u 作業區請保持整潔。複合材質是極具危險性的材 質。輕質合金粉塵可能會起火或爆炸。 u 不可以使用已經變鈍、有裂痕、彎曲或損壞的鋸 片。鋸片如果已經變鈍了，或者鋸齒變形了，會 因為鋸縫過小而提高鋸割時的磨擦，鋸片容易被

u 不可以使用高合金快速鋼（HSS）製造的鋸片。

u 請務必使用具備正確尺寸和心軸形狀（鑽石或圓 形）的鋸片。不符合鋸片安裝硬體的刀片在運轉 時將會偏離中心，進而導致失控。 u 如果電動工具仍在運轉，不可以試著清除切割範 圍內的鋸屑、木屑等。先收回機臂然後再關閉電

u 加工後如果鋸片尚未冷卻，切勿觸摸鋸片。工作 時鋸片會變得非常灼熱。 u 本電動工具出貨時皆有附掛雷射警示牌（詳見 「符號和它們的代表意義」一覽表）。 u 謹慎對待電動工具上的警告標示，絕對不可讓它

請勿將雷射光束對準人員或動物，您本 人亦不可直視雷射光束或使雷射光束反 射。 因為這樣做可能會對他人眼睛產生 眩光，進而引發意外事故或使眼睛受到

u 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並 立刻將頭轉離光束範圍。 u 請勿對本雷射裝備進行任何改造。 u 不可放任兒童在無人監督之下使用本電動工具。 他們可能會不小心對他人或自己的眼睛造生眩光 u 雷射警示牌上的內容若不是以貴國語言書寫，則 請於第一次使用前將隨附的當地語言說明貼紙貼

以下符號可以幫助您正確地使用本電動工具。請牢 記各符號和它們的代表意義。正確了解各符號代表 的意思，可以幫助您更有把握更安全地操作本電動

當電動工具運轉時，切勿把手伸進 鋸切範圍內。 手若觸碰鋸片有被割

25,4 ø max. 請注意鋸片尺寸。鋸片上的內孔直 徑必須和工具主軸完全吻合，不能 有空隙。如果必須使用異徑管，則 應注意：異徑管尺寸必須與鋸片主 體厚度、鋸片內孔直徑以及工具主 軸直徑相配。請儘可能使用鋸片隨

切割垂直斜鋸角時必須將可調式止 動滑軌往外拉或整個拆除。 切勿從機臂的把手處提起電動工

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適合以站立的方式在軟木和硬木，塑合 板和纖維板上進行縱向和橫向的直線鋸割。此時， 可加工的水平斜鋸角為 –47° 至 +47°，可加工的垂 直斜鋸角為 0° 至 +45°。 安裝合適的鋸片後，也可以鋸切鋁製型材和塑膠。

機件的編號和電動工具詳解圖上的編號一致。 (1) 集塵袋 (2) 防護罩 (3) 搬運把手 (4) 把手 (5) 起停開關的作動安全鎖 (6) 雷射警示牌 (7) 雷射保護蓋 (8) 雷射光束射出口 (9) 活動防護罩 (10) 平行擋塊 (11) 止動滑軌 (12) 鋸台 (13) 延伸架的止付螺栓 (14) 嵌補板 (15) 偏好斜鋸角的鎖定旋鈕（水平） (16) 斜鋸角設定扳片（水平） (17) 斜鋸角的角度指示器（水平） (18) 斜鋸角刻度尺（水平） (19) 安裝孔 (20) 把手凹槽 (21) 延伸架 (22) 活動夾鉗 (23) 可調式止動滑軌 (24) 斜鋸角刻度尺（垂直） (25) 角度指針（垂直） (26) 滑輪 (27) 導屑器 (28) 主軸鎖 (29) 起停開關 (30) 雷射起停開關（標示鋸線） (31) 出屑口 (32) 內六角扳手 (33) 偏好斜鋸角的緊固握把（垂直） (34) 搬運固定裝置 1 609 92A 72S | (19.11.2021) Bosch Power Tools繁體中文 | 51 (35) 活動夾鉗安裝孔 (36) 用於固定平行擋塊導軌的蝶翼螺栓 (37) 平行擋塊的導軌 (38) 延伸架的防鬆螺栓 (39) 固定鋸片的內六角螺栓 (40) 緊固法蘭 (41) 鋸片 (42) 內側緊固法蘭 (43) 蝶翼螺栓，用來固定可調式止動滑軌 (44) 蝶翼螺栓，可將螺桿調整至適當高度 (45) 螺桿 (46) 平行擋塊的止付螺栓 (47) 嵌補板的固定螺栓 (48) 止動滑軌的內六角螺栓 (49) 角度指示器的固定螺栓（水平） (50) 雷射保護蓋的滾花螺栓 (51) 雷射鏡頭護蓋

mrad（全角） 1.0 1.0 重量符合 EPTA-Procedure 01:2014 kg 9.1 9.1

mm 30 25.4 容許的工件尺寸（最大／最小）：(參見 「容許的工 件尺寸」, 頁54) 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，

本設備符合IEC 61000-3-11要求且限於有條件連接。不合適的電力狀態下會導致本設備偶發性的電壓波動。

max 。若Z max 不明，請洽詢電力網路提供商或電力公司以確定Z max

u 請避免意外啟動電動工具。安裝時以及進行電動 工具的維護修理工作時，機器的插頭都不可以插

初次使用本電動工具之前，先檢查以下各部件是否

– 已安裝鋸片的多角度裁斷圓鋸機 – 活動夾鉗 (22) – 內六角扳手 (32) – 延伸架 (21) 與防鬆螺栓 (38)（2x） – 平行擋塊 (10) – 集塵袋 (1) 提示：檢查電動工具是否有壞損之處。 使用電動工具之前，必須仔細檢查防護裝置或輕微 損壞的零件是否仍然運作正常。檢查活動零件是否 功能正常、沒有被卡死，以及是否有任何零件有否 受損。所有零件都必須安裝正確，並且符合規定以 確保機器能夠正常運作。 損壞的防護裝置和零件必須按照規定交給合格的專

– 小心地從包裝中取出所有隨附零件。 – 拆除電動工具和隨附配件上的所有包裝材料。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)52 | 繁體中文 安裝延伸架（請參考圖A） 如果工件又長又重，必須在它懸空的末端底下墊上

您可以在電動工具的左側或右側安裝延伸架。如此

– 使用十字螺絲起子將防鬆螺栓 (38) 從延伸架旋

– 將延伸架 (21) 從電動工具兩側往其專用開孔 推

– 為防止拉出，請將防鬆螺栓 (38) 再次旋入延伸

固定安裝方式或活動安裝方式 u 為了能夠穩定地操作機器，正式使用機器之前， 必須把電動工具固定在平坦、穩固的工作平面上

安裝在工作平面上（請參考圖 B1−B2） – 使用合適的夾鉗把電動工具固定在工作平面上。 必須利用安裝孔 (19) 來進行固定。

– 也可以使用一般市售活動夾鉗，夾住電動工具的 支撐腳以便將它固定在工作平面上。

博世的 GTA 工作桌擁有可調整高度的桌腳，使電動 工具能夠穩固站立在任何底座上。工作桌的工件托

u 請詳讀工作桌附帶的所有警告指示和說明。若未 遵循警告指示和說明可能遭受電擊、發生火災並

u 安裝電動工具之前必須先正確地組裝工作桌。重 點是要正確地組裝工作桌，如此可以避免工作桌

– 把電動工具調整至搬運位置並將它安裝在工作台

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

廢塵／料屑吸集裝置可能被廢塵、廢屑或工件殘屑

– 關閉電動工具，並且從插座中拔出插頭。 – 請您稍候，讓鋸片完全停止轉動。 – 找出造成堵塞的原因，並排除障礙。 機器本身的吸塵裝備（請參考圖 C） 為了方便收集料屑，請使用隨附的集塵袋 (1)。 – 將集塵袋 (1) 套在出屑口 (31) 上。 鋸切時，集塵袋千萬不可以接觸轉動中的機具零

適時倒空集塵袋中的廢塵。 u 每次操作完畢後，都要檢查並且清潔集塵袋。 u 為了避免造成火災，鋸切鋁片時要拆除集塵袋。

若要吸塵，您也可在出屑口 (31) 接上吸塵器軟管 （直徑 36 mm）。 – 將吸塵器軟管連接至出屑口 (31)。 根據工件材質選擇合適的吸塵器。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

更換鋸片（請參考圖 D1−D3） u 維修電動工具或換裝零、配件之前，務必從插座

u 安裝鋸片時務必穿戴防護手套。碰觸到鋸片可能

所使用的鋸片其最高容許轉速必須高於電動工具的

根據本說明書中提出的特性參數選擇合適的鋸片。 必須選用通過 EN 847-1 認證並具有認證標示的鋸

只能使用本電動工具製造商所推薦的鋸片，以及加 工物料適用的鋸片。唯有這樣做才能避免鋸切時發

– 把電動工具調整至工作位置。 – 將活動防護罩(9) 往後翻轉，然後讓它保持在這

– 用內六角扳手（6mm）(32) 旋轉內六角螺 栓(39) 並同時按壓主軸鎖(28)，讓它卡緊。 – 按壓主軸鎖(28) 不要放開，並沿順時針方向將內 六角螺栓(39) 旋出（左旋螺蚊！）。 – 取下緊固法蘭(40)。 – 取出鋸片(41)。 – 重新慢慢放下活動防護罩。

u 安裝時請注意，鋸齒的鋸切方向（即鋸片上的箭 頭指示方向）必須與防護罩上的箭頭指示方向一

必要時，請在安裝前清潔所有待安裝的零部件。 – 將活動防護罩(9) 往後翻轉，然後讓它保持在這

– 將新鋸片裝到內側緊固法蘭(42) 上。 – 裝上緊固法蘭(40) 和內六角螺栓(39)。按壓主 軸鎖(28)，直到其卡緊，接著再沿逆時針方向旋

u 維修電動工具或換裝零、配件之前，務必從插座

搬運固定裝置（請參考圖E） 搬運固定裝置(34) 可讓您輕鬆將電動工具搬運至不

解開電動工具的鎖定（工作位置） – 從把手 (4) 處將機臂略微往下推，即可解開搬運 固定裝置 (34)。 – 將搬運固定裝置 (34) 拉至最外側。 – 慢慢向上提起機臂。 鎖定電動工具（搬運位置） – 旋緊鎖定旋鈕 (15)，即可固定鋸台 (12)。 – 將把手 (4) 上的機臂往下拉至，搬運固定裝置 (34) 能夠推至最內側的程度。 此時機臂已經被鎖定，您可以搬運機器了。

延長鋸台（請參考圖 F） 長型工件的末端不可以懸空，必須做好支撐。 鋸台可藉助延伸架 (21) 往左及往右延伸。 – 鬆開止付螺栓 (13)。 – 將延伸架 (21) 往外拉至所需長度。 – 為固定延伸架，請再次旋緊止付螺栓 (13)。 移動止動滑軌（請參考圖 G） 鋸切垂直斜鋸角時，必須將可調式止動滑軌 (23) 移

– 鬆開蝶翼螺栓 (43)。 – 將可調式止動滑軌 (23) 拉至最外側。 – 重新鎖緊蝶翼螺栓 (43)。 鋸切好垂直斜鋸角之後，請將可調式止動滑軌 (23) 重新推回原來的位置（鬆開蝶翼螺栓 (43)；將止動 滑軌 (23) 往內推至最裡面；重新旋緊蝶翼螺栓）。 固定工件（請參考圖 H） 為了確保工作安全，請務必固定好工件。 不可以加工太小而無法固定的工件。 – 將工件往止動滑軌 (11) 和 (23) 壓緊固定。 – 將隨附的活動夾鉗 (22) 插進任一專為其設置的孔 洞 (35)。 – 鬆開蝶翼螺栓 (44) 並配合工件調整活動夾鉗。重

– 將螺桿 (45) 牢牢旋緊，以便固定工件。

– 請逆時針旋轉螺桿 (45) 即可鬆開活動夾鉗。

為確保精準鋸切，頻繁使用之後必須檢查電動工具 的基本設定，必要時須適度調整。 檢查時不但要具備足夠的經驗，而且得使用特殊工

博世客戶服務中心能夠既快速又可靠地執行這項工

u 鋸切之前務必旋緊鎖定旋鈕 (15) 和緊固握把 (33)。否則鋸片可能在工件中傾斜。 設定水平斜鋸角（請參考圖 I） 水平斜鋸角的調整範圍在 47°（左側）至 47°（右

– 鎖定旋鈕 (15) 若已鎖上，請將它鬆開。 – 將扳片 (16) 向上拉，從鎖定旋鈕旁的位置將鋸台 (12) 向左或向右轉動，並在角度指示器 (17) 的 幫助之下，設定至所需水平斜鋸角。 – 將鎖定旋鈕 (15) 重新旋緊。 鋸台上設有刻槽 ，讓您能夠快速而精準地調整至經

45°；30°；22.5°；15° 15°；22.5°；30°；45° – 鎖定旋鈕 (15) 若已鎖上，請將它鬆開。 – 拉起撥桿 (16) 然後將鋸台 (12) 往左或往右旋轉

– 再度放開撥桿。撥桿必須正確地陷入凹槽記號

– 將鎖定旋鈕 (15) 重新拉緊。 設定垂直斜鋸角（請參考圖 J） 垂直斜鋸角的調整範圍在 0° 至 45° 之間。 – 將可調式止動滑軌 (23) 拉至最外側。 – 鬆開緊固握把 (33)。 – 從把手 (4) 處翻轉機臂，直到角度指示器 (25) 指

– 讓機臂保持在於這個位置上，然後將緊固握把 (33) 重新旋緊。 為能快速及準確地調整至標準角度 0° 和 45°，外殼

u 注意電源的電壓！電源的電壓必須和電動工具銘

u 請注意電源電壓！電源的電壓必須和電動工具銘 牌上標示的電壓一致。標示為 230V 的電動工具 亦可接上 220V 電源。 啟動（請參考圖K） – 若要開啟電動工具，請先將作動安全鎖(5) 推到 中間，接著再按壓起停開關(29) 不要放開。 提示：基於安全考量，無法鎖定起停開關 (29) 的位 置，所以操作機器時必須持續按住此開關。

– 若要關閉，鬆開起停開關 (29) 即可。

u 鋸切之前務必旋緊鎖定旋鈕 (15) 和緊固握把 (33)。否則鋸片可能在工件中傾斜。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)54 | 繁體中文 u 進行任何鋸切之前，必須先確定鋸片不會接觸止 動滑軌、活動夾鉗或其它的機件。必要時得拆除 輔助擋塊，或者適度調整輔助擋塊。 保護鋸片，以免受遭衝擊和碰撞。不可以側壓鋸

只能鋸切符合規定的材料。 不可以加工已被拉扯移位的工件。工件必須有一道 筆直的邊，這樣才能夠貼靠在止動滑軌上。 如果工件又長又重，必須在它懸空的末端底下墊上

檢查活動防護罩的功能是否正常，移動防護罩時會 不會發生磨擦。將機臂往下移時，活動防護罩必須 開啟。將機臂往上移時，活動防護罩必須閉合，蓋 在鋸片上，並固定在機臂的最上方位置。 操作者的位置（請參考圖 L） u 不可以站在電動工具前而與鋸片呈一直線，所站 位置應要保持在鋸片的側面。這樣可以保護身體 避免受到反彈力道衝擊。 – 手掌、手指和手臂必須遠離轉動中的鋸片。 – 雙手不得橫放在機臂前方。

– 根據尺寸固定好工件。 – 設定好所需的水平和／或垂直斜鋸角。 向右切割水平斜鋸角時，必須將平行擋塊 (10) 完

– 利用把手 (4) 緩慢地將機臂往下拉。 – 鋸切工件時必須施力均勻。 – 關閉電動工具並等待鋸片 (41) 完全停止轉動。 – 將機臂慢慢往上提起。

標示鋸線（請參考圖M） 雷射光束可為您顯示鋸片的鋸線。這樣您可以凖確 地放置好待鋸切的工件，無需打開活動防護罩。 – 此外，請您利用開關(30) 啟動雷射光束。 – 將您在工件上所做的記號對準雷射標線右緣。 提示：鋸切之前請檢查，鋸線是否仍正確顯示。因 為在頻繁使用機器之後，雷射光時可能會因震動而

水平斜鋸角 垂直斜鋸角 高度 x 寬度 [mm] 0° 0° 60 x 123 0° 45° 43 x 123 45°（左／右） 0° 60 x 80 45°（左） 45° 43 x 80 45°（右） 45° 35 x 80 最小工件（＝可用隨附之夾鉗 (22) 夾在鋸片左側或 右側的所有工件）：145 x 50mm（長x寬） 最大鋸切深度（0°／0°）：60mm 鋸切等長的工件（請參考圖 N） 為了方便鋸切等長的工件，您可以使用平行擋塊 (10)。 – 鬆開止付螺栓 (46) 並將導軌 (37) 中的平行擋塊 (10) 推至所需的工件長度。 – 重新鎖緊止付螺栓 (46)。

– 鬆開止付螺栓 (46) 並將導軌 (37) 中的平行擋塊 (10) 完全向外推出。 – 將平行擋塊旋轉 90°，使其與止動滑軌 (11) 齊

鋸切彎曲或圓形工件時必須特別小心，千萬要固定 好工件，不可以讓工件滑動。在鋸線上，工件、止 動滑軌與鋸台三者必須緊靠在一起，之間不可以存

如有必要，必須製作特殊固定裝置。 汰換嵌補板（請參考圖 O） 本電動工具經長時間使用後，其嵌補板 (14) 可能會

– 把電動工具調整至工作位置。 – 請用市售的十字螺絲起子 (47) 將螺栓旋出，然後 取下舊嵌補板 (14)。 – 鋪上新的嵌補板並重新鎖緊螺栓 (47)。

可以使用以下兩種不同的方式加工側邊條： 工件的放置方式 踢腳板 天花板飾條

為確保精準鋸切，頻繁使用之後必須檢查電動工具 的基本設定，必要時須適度調整。 檢查時不但要具備足夠的經驗，而且得使用特殊工

博世客戶服務中心能夠既快速又可靠地執行這項工

– 把電動工具調整至搬運位置。 – 將鋸台 (12) 轉至 0° 刻槽 。必須可感覺到扳片 (16) 卡入刻槽。 – 將可調式止動滑軌 (23) 拉至最外側。 檢查（請參考圖 P1） – 請將量角規設為 90°，然後將它放置到止動滑軌 (11) 與鋸片之間的鋸台 (12) 上，並且與鋸片 (41) 齊平。 角規的一邊必須全長緊緊地貼靠著止擋滑軌。 調整（請參考圖 P2） – 用隨附的內六角扳手 (32) 鬆開所有內六角螺栓 (48)。 – 轉動止動滑軌 (11)，使量角規全長齊平。

校正角度指示器（水平）（請參考圖 Q） – 把電動工具調整至工作位置。 – 將鋸台 (12) 轉至 0° 刻槽 。必須可感覺到撥桿 (16) 卡入刻槽。

角度指示器 (17) 必須與刻度尺 (18) 的 0° 記號呈

– 請用十字螺栓起子鬆開螺栓 (49)，然後將角度指 示器對準 0° 記號。

搬運（請參考圖 R） 搬運電動工具之前必須先執行以下步驟： – 把電動工具調整至搬運位置。 – 拆除所有無法被固定在電動工具上的配件。 搬運時必須儘可能把不使用的鋸片放置在密閉盒

– 從搬運把手 (3) 處提起電動工具或者請您抓握鋸 台側邊的把手凹槽 (20)。 u 搬動電動工具時只能使用搬運裝置。不可以利用 防護裝置來搬運電動工具。

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，請務必交由 Bosch 或者經授 權的 Bosch 電動工具顧客服務執行，以避免危害機

活動防護罩必須能夠自由來回擺動，並且要能夠自 動關閉，所以防護罩的四周必須隨時保持清潔。 每次工作結束後都要使用壓縮空氣或軟刷清除機器

定期清潔滑輪(26)。 清潔雷射鏡頭（請參考圖 S） – 將活動防護罩 (9) 往後翻轉，然後讓它保持在這

– 鬆開雷射保護蓋 (7) 的滾花螺栓 (50)。 – 將透明的雷射鏡頭護蓋 (51) 向前從雷射保護蓋中 拉出，並使用一塊柔軟的乾布擦去髒污。 – 重新將雷射鏡頭護蓋 (51) 插入雷射保護蓋 (7) 到 底，然後重新鎖緊滾花螺栓 (50)。

適用於木材與木板、嵌板和木條的鋸片 鋸片 216 x 30 mm，48 個鋸齒

適用於塑膠及非鐵金屬的鋸片 鋸片 216 x 30 mm，60 個鋸齒

適用於所有種類複合地板的鋸片 鋸片 216 x 30 mm，60 個鋸齒

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入家庭垃圾中。 Bosch Power Tools 1 609 92A 72S | (19.11.2021)56 | ไทย
