NÁVOD K OBSLUZE GTA 560 Professional BOSCH

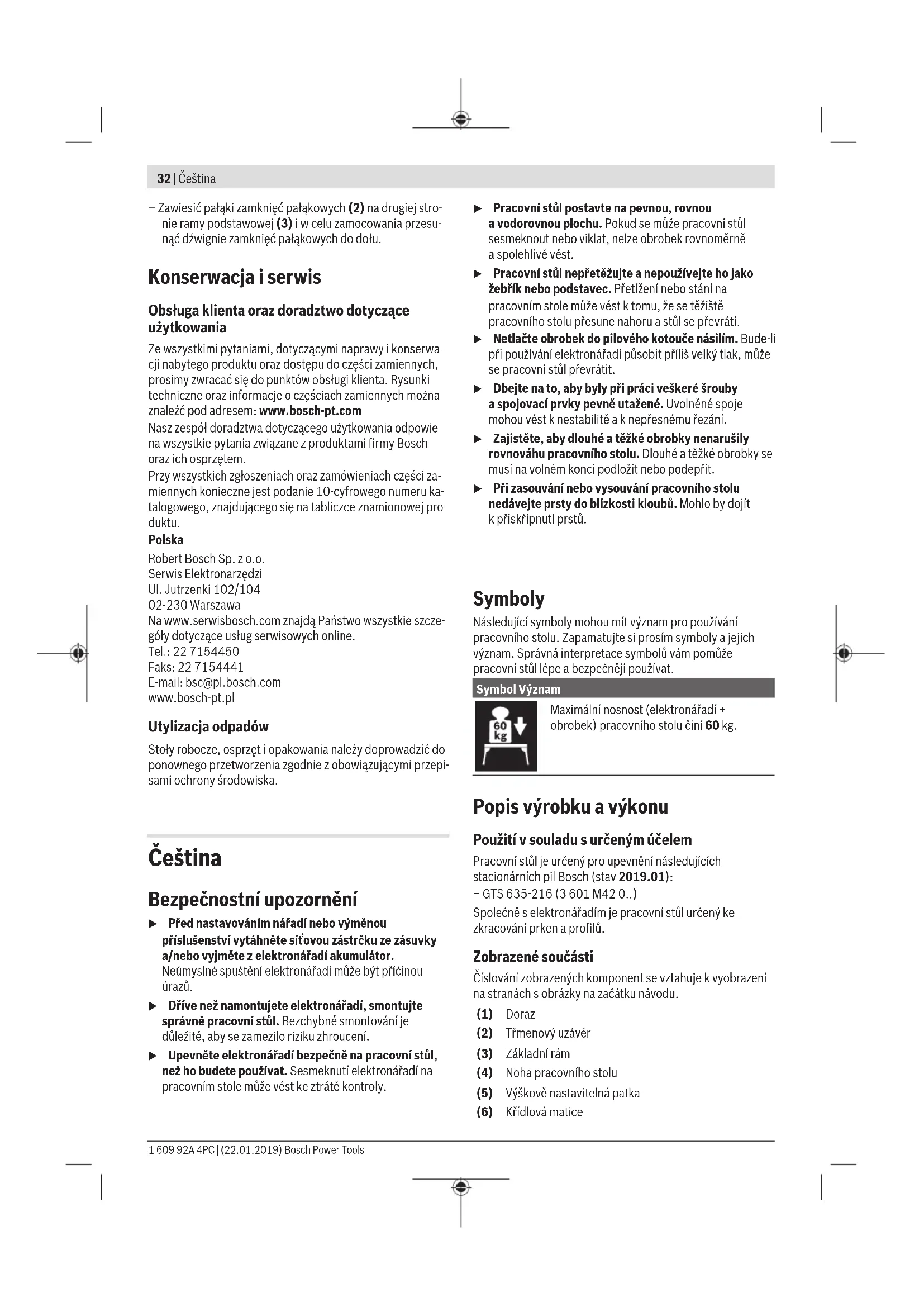

Hmotnost, cca kg 6 Montáž Obsah dodávky Před montáží pracovního stolu zkontrolujte, zda jste obdrželi všechny níže uvedené díly: – Základní rám (3) – Nohy pracovního stolu (4) (2páry, 1výškově nastavitelná noha) – Upevňovací sada (7) obsahující: šrouby svnitřním šestihranem M8 × 30 (4ks) pojistné matice M8 (4ks) Nářadí, které je zapotřebí nad rámec dodávky: – Klíč na vnitřní šestihran (5mm) – Klíč na šrouby (13mm) Montáž pracovního stolu (viz obrázky A1 − A2) – Vyjměte všechny dodané díly opatrně zobalu. – Odstraňte veškerý obalový materiál. – Otevřete třmenové uzávěry (2) aroztáhněte základní rám (3). – Zasuňte nohy pracovního stolu (4) do čtyřhranných trubek základního rámu (3) natolik, aby lícovaly montážní otvory. – Sešroubujte nohy pracovního stolu azákladní rám pomocí šroubů amatic zupevňovací sady (7). Upevnění elektronářadí (viz obrázky B1 − B2) – Pracovní stůl umístěte na pevnou, rovnou avodorovnou plochu. Výškově nastavitelná patka (5) vám pomůže pracovní stůl vyrovnat. Povolte křídlovou matici (6) apatku (5) zašroubujte nebo vyšroubujte tak, aby byl pracovní sůl vyrovnaný. Křídlovou matici znovu utáhněte. – Elektronářadí na základním rámu vycentrujte. Ktomu slouží dorazy (1). – Zahákněte třmeny obou třmenových uzávěrů (2) za rám krytu (8) apro upevnění elektronářadí sklopte páčky třmenových uzávěrů dolů. Provoz Pracovní pokyny Pracovní stůl nepřetěžujte. Vždy dbejte na maximální nosnost pracovního stolu. Obrobek držte vždy dobře apevně, zvláště dlouhé, těžké odřezky. Po proříznutí obrobku se může těžiště tak nevýhodně přemístit, že se pracovní stůl převrhne. Přeprava (viz obrázky C1 − C3) u Při skládání nebo rozkládání pracovního stolu nesmí být na pracovním stole elektronářadí. Pro přepravu můžete pracovní stůl složit. – Otevřete třmenové uzávěry (2) asejměte elektronářadí. – Složte pracovní stůl. – Zahákněte třmeny třmenových uzávěrů (2) za druhou stranu základního rámu (3) apro upevnění stiskněte páčku třmenových uzávěrů dolů. Údržba aservis Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Likvidace Pracovní stoly, příslušenství aobaly odevzdejte kekologické recyklaci. Slovenčina Bezpečnostné pokyny Bosch Power Tools 1 609 92A 4PC | (22.01.2019)34 | Slovenčina u Pred vykonávaním nastavení na náradí alebo výmenou príslušenstva vytiahnite zástrčku zo zásuvky a/alebo vyberte akumulátor zelektrického náradia. Neúmysel- né spustenie elektrického náradia býva zdrojom viacerých druhov úrazov. u Prv než namontujete elektrické náradie, zostavte správne pracovný stôl. Bezchybné zmontovanie je dô- ležité preto, aby sa zabránilo nebezpečenstvu zrútenia. u Pred použitím elektrické náradie bezpečne upevnite na pracovný stôl. Zošmyknutie elektrického náradia na pracovnom stole môže zapríčiniť stratu kontroly nad nára- dím. u Pracovný stôl postavte na pevnú, rovnú avodorovnú plochu. Keby sa pracovný stôl šmýkal alebo kýval, ob- robok by sa nedal rovnomerne aspoľahlivo viesť. u Nepreťažte pracovný stôl anepoužívajte ho ako rebrík alebo lešenie. Preťaženie pracovného stola alebo po- stavenie sa naň môže spôsobiť to, že sa ťažisko pracovné- ho stola presunie smerom hore astôl sa prevráti. u Obrobok nevrážajte silou do pílového kotúča. Keby ste používali pri práci stýmto elektrickým náradím príliš veľa sily, pracovný stôl by sa mohol prevrhnúť. u Dbajte na to, aby boli pri práci všetky skrutky aspája- cie prvky pevne utiahnuté. Uvoľnené spoje môžu mať za následok nestabilitu aviesť knepresným výsledkom reza- nia. u Zabezpečte, aby dlhé aťažké obrobky nevyviedli pracovný stôl zrovnováhy. Dlhé aťažké obrobky musia byť na voľnom konci podložené alebo podopreté. u Keď pracovný stôl prisúvate ksebe alebo od seba, nedávajte prsty do blízkosti kĺbov. Mohli by vám po- mliaždiť prsty. Symboly Nasledujúce symboly môžu byť pre používanie vášho pracov- ného stola dôležité. Zapamätajte si tieto symboly aich vý- znamy. Správna interpretácia týchto symbolov vám bude po- máhať používať tento pracovný stôl lepšie abezpečnejšie. Symbol Význam Maximálna nosnosť (elektrické náradie + ob- robok) pracovného stola je 60 kg. Opis výrobku avýkonu Používanie vsúlade surčením Pracovný stôl je určený na to, aby sa naň namontovali na- sledujúce stacionárne píly Bosch (stav 2019.01): – GTS635-216 (3601M420..) Spolu spríslušným ručným elektrickým náradím je tento pracovný stôl určený na skracovanie dosák aprofilového materiálu. Vyobrazené komponenty Číslovanie vyobrazených komponentov sa vzťahuje na vyob- razenia na grafických stranách na začiatku návodu. (1) Doraz (2) Strmienkový uzáver (3) Základný rám (4) Noha pracovného stola (5) Výškovo nastaviteľná pätka (6) Krídlová matica (7) Upevňovacia súprava (8) Rám telesa elektrického náradia Technické údaje Pracovný stôl GTA 560 Vecné číslo 3 601 M22 700 Výška pracovného stola mm 564 Max. nosnosť (ručné elektrické náradie + obrobok)
