MANUAL DE UTILIZADOR 34034 CHACON

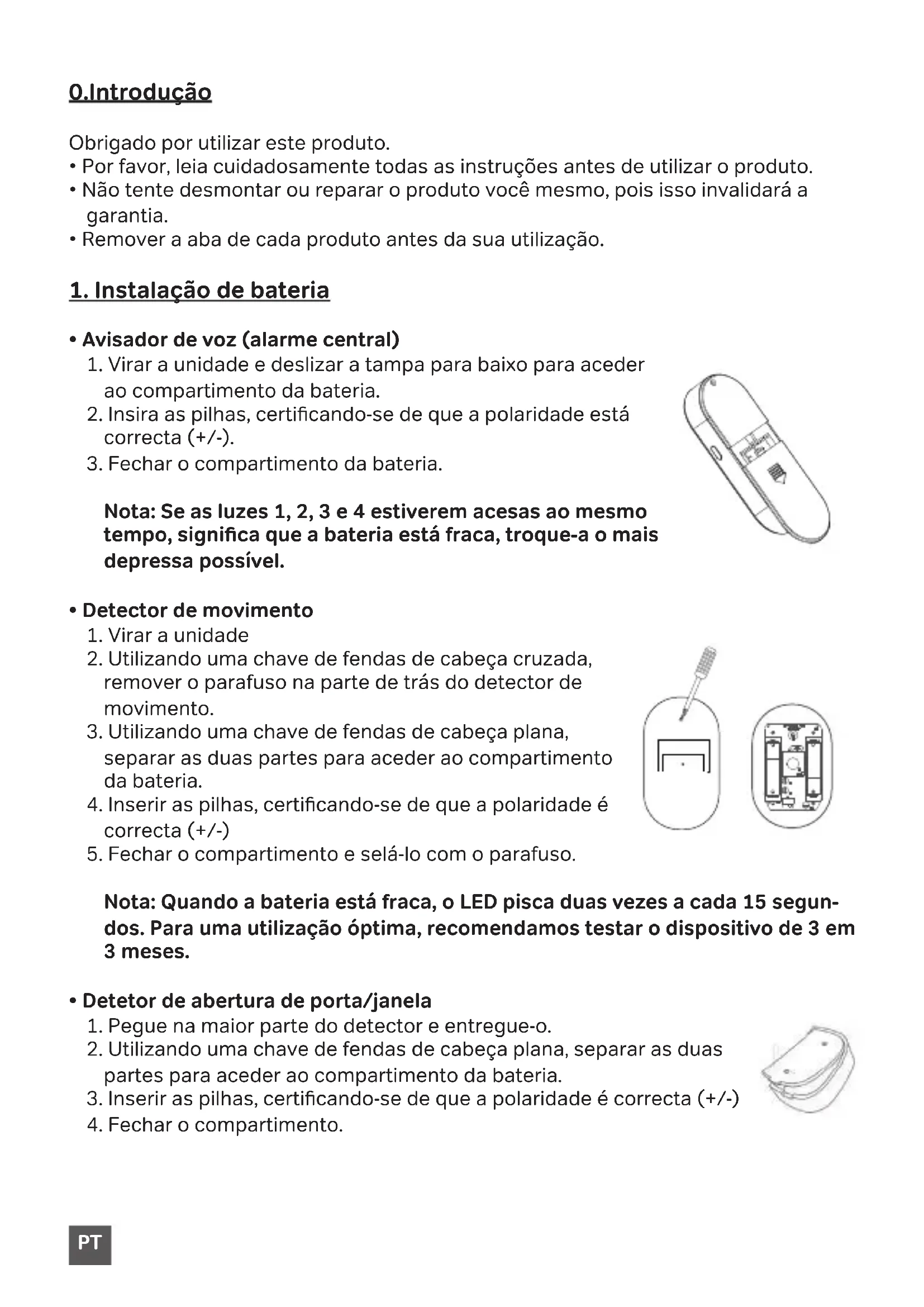

Support www.chacon.com/support0.Introdução Obrigado por utilizar este produto.

• Por favor, leia cuidadosamente todas as instruções antes de utilizar o produto.

• Não tente desmontar ou reparar o produto você mesmo, pois isso invalidará a garantia.

• Remover a aba de cada produto antes da sua utilização.

1. Instalação de bateria

• Avisador de voz (alarme central)

1. Virar a unidade e deslizar a tampa para baixo para aceder

ao compartimento da bateria.

2. Insira as pilhas, certicando-se de que a polaridade está

3. Fechar o compartimento da bateria.

Nota: Se as luzes 1, 2, 3 e 4 estiverem acesas ao mesmo tempo, signica que a bateria está fraca, troque-a o mais depressa possível.

• Detector de movimento

2. Utilizando uma chave de fendas de cabeça cruzada,

remover o parafuso na parte de trás do detector de movimento.

3. Utilizando uma chave de fendas de cabeça plana,

separar as duas partes para aceder ao compartimento da bateria.

4. Inserir as pilhas, certicando-se de que a polaridade é

5. Fechar o compartimento e selá-lo com o parafuso.

Nota: Quando a bateria está fraca, o LED pisca duas vezes a cada 15 segun- dos. Para uma utilização óptima, recomendamos testar o dispositivo de 3 em 3 meses.

• Detetor de abertura de porta/janela

1. Pegue na maior parte do detector e entregue-o.

2. Utilizando uma chave de fendas de cabeça plana, separar as duas

partes para aceder ao compartimento da bateria.

3. Inserir as pilhas, certicando-se de que a polaridade é correcta (+/-)

2. Utilizando uma pequena chave de fendas de cabeça

cruzada, remover o parafuso na parte de trás do comando à distância.

3. Separar as duas partes para aceder ao compartimento

4. Levantar a peça metálica com a marcação «+» antes de

inserir a bateria CR2032.

5. Inserir as pilhas, certicando-se de que a polaridade é correcta (+/-)

6. Fechar o compartimento do controlo remoto e selá-lo com o parafuso.

Nota: Se a luz de controlo não se acender ou se escurecer quando se prime o botão, por favor substitua as pilhas.

2. Explicações sobre os botões centrais de alarme

Sobre este alarme encontram-se vários botões. Passemos rapidamente por cima deles para facilitar a sua utilização. Os botões 1,2,3 e 4 representam zonas. Cada zona pode corres- ponder a diferentes divisões da sua casa/apartamento/comér- cio, para que possa detectar de onde vem a intrusão. Exemplo; Zona 1 = Quarto, Zona 2 = Garagem, Zona 3 = Varan- da... e assim por diante... Ao combinar os seus acessórios neste modo de toque, receberá uma noticação musical quando a abertura ou o detector de movimento for accionado. Isto pode ser útil quando se gere um negócio para saber quando alguém está a entrar ou a sair da sua loja. Nota: Pode escolher entre 32 melodias diferentes Armar e desarmar o seu alarme. O botão lateral tem várias funções:

• Volume: Diminuir, aumentar ou silenciar (vibrar)

• Mudança de melodias (modo de carrilhão)

• Gravar uma mensagem de voz (apenas em modo desarmado) Nota: Cada elemento deste kit só pode ser associado a uma zona (máx. 10/zona). Pode também comprar um segundo kit e associá-lo ao seu kit actual. Sendo 100% compatível, poderá associar o mesmo detector de abertura com várias unidades de controlo de alarme. Isto permite-lhe, por exemplo, deixar um alarme na sua sala de estar e outro no seu quarto.

PT3. Detector de movimento Ao abrir o detector verá um interruptor com as letras «T» e «S» escritas no mesmo. Isto permite-lhe escolher entre dois modos de monitorização.

• Modo «T»: Este é o modo de poupança de energia. Assim que o detector percebe um movimento, o alarme soa. Depois inicia-se o modo de sono. Se dentro de 60 segundos, for detectado um segundo movimento, o detector contará 60 segundos antes que um segundo alarme possa ser emitido.

• Modo «S»: Assim que o detector percebe um movimento, o alarme soa. Depois serão necessários cerca de 60 segundos para que outro alarme seja emitido. (Modo recomendado).

4. Botão de telecomando

• Fecho de cadeado: Alarme ligado.

• Bloqueio de cadeado aberto: Alarme desactivado. No entanto, receberá ainda um alerta de voz (ver ponto 8)

• Modo SOS / Modo casa: Quando se prime um dos dois botões, a arma é accionada directamente. Terá de carregar no botão do comando à distância ou no alarme central para desactivar o alarme.

5. Sincronização do dispositivo

1. Detetor de abertura de porta/janela:

a. Prima o botão para a zona à sua escolha (1,2,3,4) até ouvir um sinal sonoro. b. Separar as duas extremidades do detector de abertura. c. Seguir-se-á um sinal sonoro para o noticar de que a sincronização foi bem- sucedida.

2. Detector de movimento:

a. Colocar a face do detector de movimento sobre uma mesa e esperar um minuto antes de sincronizar. b. Prima o botão da zona da sua escolha (1,2,3,4) até ouvir um sinal sonoro. c. Virar o detector e gesticular para ele. d. Seguir-se-á um sinal sonoro para o noticar de que a sincronização foi bem- sucedida.

a. Prima o botão de zona à sua escolha (1,2,3,4) até ouvir um sinal sonoro. b. Prima um botão no seu telecomando. c. Seguir-se-á um sinal sonoro para o noticar de que a sincronização foi bem- sucedida. PTNOTA: Se ouvir um duplo sinal sonoro, o emparelhamento não funcionou.

6. Modo de carrilhão

Para sincronizar os seus detetores com o seu alarme central em modo de campainha, o princípio é o mesmo que para a sincronização por zona.

1. Prima o botão « » até ouvir um sinal sonoro.

2. Sincronizar a abertura ou detector de movimento, seguindo os passos do ponto 3.

7. Instalação na parede

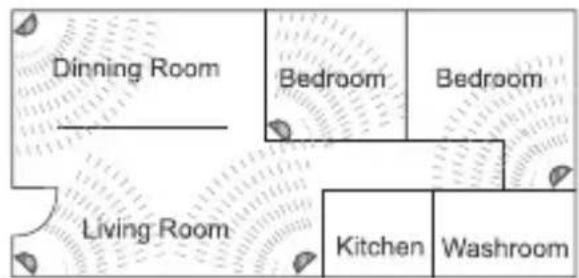

7.1. Unidade de alarme (avisador de voz) Graças à sua placa magnética na parte de trás do aparelho, pode facilmente pendurá-lo nas portas do seu frigoríco, no seu micro-ondas... ou simplesmente deixá-lo perto de si numa mesa ou numa peça de mobiliário. 7.2. Detector de movimento Ao escolher a localização do seu detector de movimento, certique-se sempre de que este é colocado a uma altura de 2 metros do chão e ligeiramente inclinado para a frente. Tente instalá-lo em locais com o mais amplo campo de visão possível. (Ver diagrama) Pode optar por instalar com adesivo de dupla face ou com parafusos. Dica: Não colocar o detector debaixo de uma fonte de calor e evitar tanto quanto possível a luz solar directa. +/- 1.8-2m +/- 1.8-2m PT8. Gravação de voz

1. Prima o botão lateral até ouvir um sinal sonoro.

2. Prima o botão na área da sua escolha, ouvirá um sinal sonoro para o alertar de

que a mensagem está a ser gravada.

3. Quando terminar a sua mensagem, prima o botão de zona escolhido no ponto

4. Verá o LED da sua zona e o que tem as duas fechaduras a piscar.

5. Prima o botão de zona para ouvir novamente a sua mensagem.

6. Satisfeito? Conrmar e premir o botão lateral.

Nota: A noticação de gravação de voz só é possível no modo de desarmamento.

9. Desparelhamento de dispositivos numa zona

1. Prima o botão para a zona que deseja reiniciar até ouvir um «sinal sonoro».

2. Depois do som do «bip», premir novamente o mesmo botão de zona.

3. Ouvirá um «bip» diferente indicando que a dessincronização funcionou.

10. Reiniciar a unidade

1. Retirar as baterias de modo a que o dispositivo esteja completamente desligado.

2. Manter pressionados os botões «3» e «4» ao mesmo tempo durante cerca de 10

3. Reinserir as baterias na unidade para a ligar. Ouvirá um «bip» indicando que o

reset foi bem sucedido. Nota: Após a restauração, todos os acessórios adicionados serão apagados.

11. Dicas de segurança

• Não misturar pilhas novas e usadas.

• Por favor, utilizar apenas o tipo de bateria especicado no manual.

• Não deixar pilhas usadas espalhadas pela unidade, uma vez que isto pode danicar a unidade.

• Não colocar a unidade perto de uma fonte de calor ou onde ela possa estar exposta à luz directa do sol, chuva ou luz forte.

• A unidade não é à prova de água. Não o exponha à chuva nem o mergulhe na água.

• Não tente desmontar ou reparar o produto você mesmo.

• Por favor mantenha estas instruções num local seguro.

• A utilização incorrecta da bateria pode danicar objectos próximos e arriscar incêndio ou ferimentos graves.

• Por favor, mantenha as pilhas longe das crianças.

• Reciclar baterias usadas de acordo com as práticas de protecção ambiental PT12. Especicações técnicas

• Central de alarme: 3x AAA 1.5V (não incluída)

• Detector de movimento:

• Distância de detecção: 7m (campo livre)

• Ângulo de detecção: 90 °

• Corrente em espera: ≤ 20uA

• Corrente de alarme: ≤ 20mA

• Bateria: 2x AAA 1.5V (não incluída)

• Detector de abertura

• Corrente em espera: ≤ 3uA
