MANUAL DE UTILIZADOR Z97 Extreme4 ASROCK

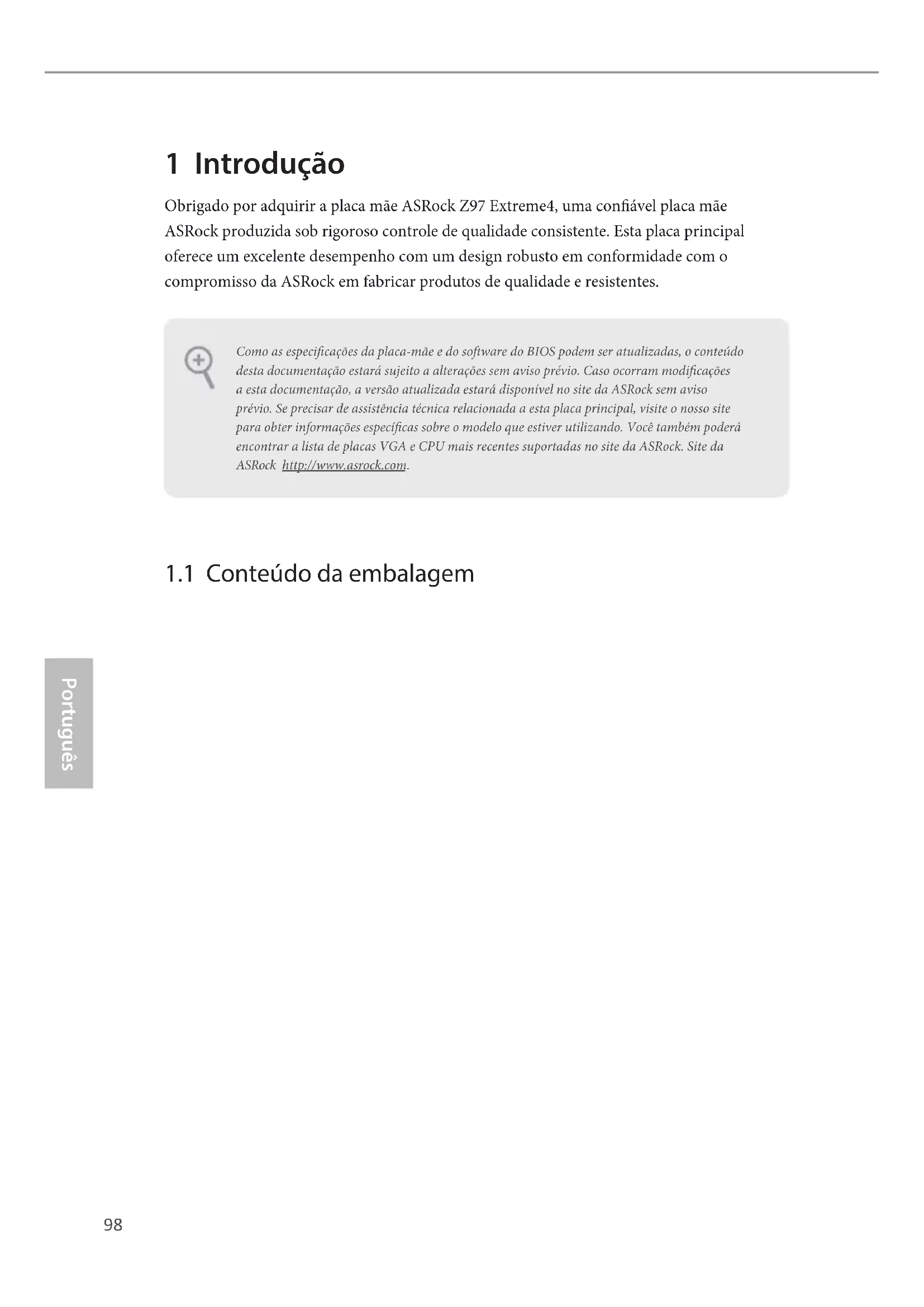

1.1 Conteúdo da embalagem

• Placa Mãe ASRock Z97 Extreme4 (Fator de Forma ATX)

• Guia de Instalação Rápida da ASRock Z97 Extreme4

• 1 x Parafuso para M. 2_SSD (NGFF) Soquete 3 Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.99 Português Z97 Extreme4

• Suporta Processadores de 5ª Geração, 4ª Geração Nova e 4ª Geração Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Soquete 1150)

• Design com 12 fases de alimentação

• Suporta memória DDR3 3200+(OC)/2933+(OC)/2800(OC)/2 400(OC)/2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermediária

• Capacidade máxima da memória do sistema: 32GB

• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel®

• Contato em Ouro 15μ nos slots DIMM Slot de expansão

• 3 x Slots PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6:único em x16 (PCIE2); duplo em x8 (PCIE2) / x8 (PCIE5); triplo em x8 (PCIE2) / x4 (PCIE5) / x4 (PCIE6)

• Contato em Ouro 15μ no Slot PCIe VGA (PCIE2)100 Português Grácos

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Memória compartilhada máxima de 1792MB

• Quatro opções de saída de grácos: D-Sub, DVI-D, HDMI e DisplayPort 1.2

• Suporta conguração com três monitores

• Suporta HDMI com resolução máx. até 4K x 2K (4096x2304) @ 24Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

• Suporta DisplayPort 1.2 com no máx. resolução de até 4K x 2K (4096x2304) @ 24Hz ou 4K x 2K (3840x2160) @ 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

• Suporta HDCP com Portas DVI-I, HDMI e DisplayPort 1.2

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-I, HDMI e DisplayPort 1.2 Áudio

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

- Capacitor de Áudio Série Ouro Fino Nichicon - 115dB SNR DAC com amplicador diferencial - Amplicador de Fone de Ouvido TI® NE5532 Premium (su- porta fones de ouvido de até 600 Ohms) - Tecnologia de drive direto - Capa Protorta EMI - Blindagem Isolada PCB

• Suporta a tecnologia DTS Connect101 Português Z97 Extreme4 LAN

• Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)

• 2 Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 2 x Portas USB 3.0 (ASMedia ASM1042AE)(Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 4 x Portas USB 3.0 Intel® Z97) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 suporte LED de alimentação

• 1 conector ventilador alimentação (3 pinos)

• 1 conector alimentação ATX 24 pinos

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 Interruptor de alimentação LED

• 1 Interruptor de reinicialização LED

• 1 Interruptor de Seleção de BIOS Funções da BIOS

• ACPI 1.1 compatível com eventos de despertar

• Taquímetro do ventilador CPU/Chassi/Alimentação

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete

• Monitoramento da tensão: +12V, +5V, +3,3 V, CPU Vcore, Tensão de Entrada da CPU, Tensões internas da CPU

• Microso® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit103 Português Z97 Extreme4 Certi- cações

• Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas operacionais Win- dows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.104 Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 28) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOS Padrão O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.105 Português Z97 Extreme4

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 24) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reiniciali- zação para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos cor- respondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.106 Português Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 23) Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema. Conectores série ATA3 (SATA3_0) (ver p.1, N.º 12) (SATA3_1) (ver p.1, N.º 14) (SATA3_2) ver p.1, N.º 16) (SATA3_3) (ver p.1, N.º 13) (SATA3_4) (ver p.1, N.º 15) (SATA3_5) ver p.1, N.º 17) (SATA3_A0) ver p.1, N.º 10) (SATA3_A1) ver p.1, N.º 11) Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. O SATA3_4, SATA3_5 são compartilhados com o conector SATA Express. Para minimizar o tempo de inicialização, use portas Intel® Z97 SATA (SATA3_0) para os seus dispositivos inicializáveis. Conector Serial ATA Express (SATAE_1) (ver p.1, N.º 18) Por favor, conecte dispositivos de armazenamento PCIe ou SATA a este conector. O conector SATA Express é compartilhado com a SATA3_4, SATA3_5 e o M. 2_SSD (NGFF) Soquete 3. Suportes USB 2.0 (USB2_3 de 9 pinos) (ver p.1, N.º 27) (USB4_5 de 9 pinos) (ver p.1, N.º 26) DUMMY GND GND

Além das duas portas USB 2.0 no painel de E/S, existem dois suportes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”. Suporte USB 3.0 (USB3_0_1 19-pinos) (ver p.1, N.º 7)

uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 31)

MIC_RETPRESENCE# GN D

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal. Suporte do alto-falante do chassi (SPEAKER1 de 4 pinos) (ver p.1, N.º 25)

12V FAN_SPEED Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 6)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.109 Português Z97 Extreme4 Conector de Energia PCIe (PCIE_PWR1 4-pinos) (ver p.1, N.º 33) +12V DETECT GND Por favor conecte um cabo de alimentação molex de 4 pinos a este conector quando mais de três placas de vídeo estão instaladas. Conector Protetor de HDD (SATA_PWR_1 4-pinos) (ver p.1, N.º 8)

GND TTXD1DDCD#1 RRI#1 Este suporte COM1 recebe um módulo da porta serial. Terminal TPM (TPMS1 de 17 pinos) (ver p.1, N.º 32) Este conector suorta sistema Trusted Platform Module (TPM) que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma. GNDGND+3VSB LAD0 +3V LAD3 PCIRST FRAMEPCICL

A placa-mãe tem quatro chaves inteligentes: Chave liga/desliga, Chave de Reset, Chave para Limpar CMOS e uma Chave de Seleção da BIOS, que permite aos usuários rapidamente ligar/desligar o sistema, reiniciar o sistema, limpar os valores de CMOS ou inicializar de BIOS diferentes. Interruptor de alimentação (PWRBTN1) (ver p.1, N.º 20) O interruptor de alimentação permite aos usuários ligar/desligar o sistema rapidamente. Interruptor de reinicialização (RSTBTN1) (ver p.1, N.º 21) O interruptor de reinicialização permite aos usuários reinicializar o sistema rapidamente. Interruptor para apagar o CMOS (CLRCBTN1) (ver p.1, N.º 22) O interruptor para apagar o CMOS permite aos usuários apagar os valores CMOS rapidamente. Interruptor de seleção de BIOS (BIOS_SEL1) (ver pág.1 No. 19) O interruptor de seleção de BIOS permite que o sistema reinicie a partir do BIOS A ou BIOS B. RESET Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

Esta placa-mãe possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danicado, coloque o Interruptor de Seleção de BIOS na posição "B" e o BIOS de reserva irá as-sumir as funções no próximo reinício do sistema. Em seguida, utilize “Secure Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um arquivo BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os usuários não podem atualizar manualmente a cópia de backup de BIOS. Os usuários podem consultar os LED de BIOS (BIOS_A_LED ou BIOS_B_LED) para identicar qual BIOS está ativado nesse momento.111 Türkçe Z97 Extreme4 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97 Extreme4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

X O O O O O X O O O O O
