MANUAL DE UTILIZADOR Heritage Klipschorn AK6 KLIPSCH

COLLEGAMENTO DEL DIFFUSORE

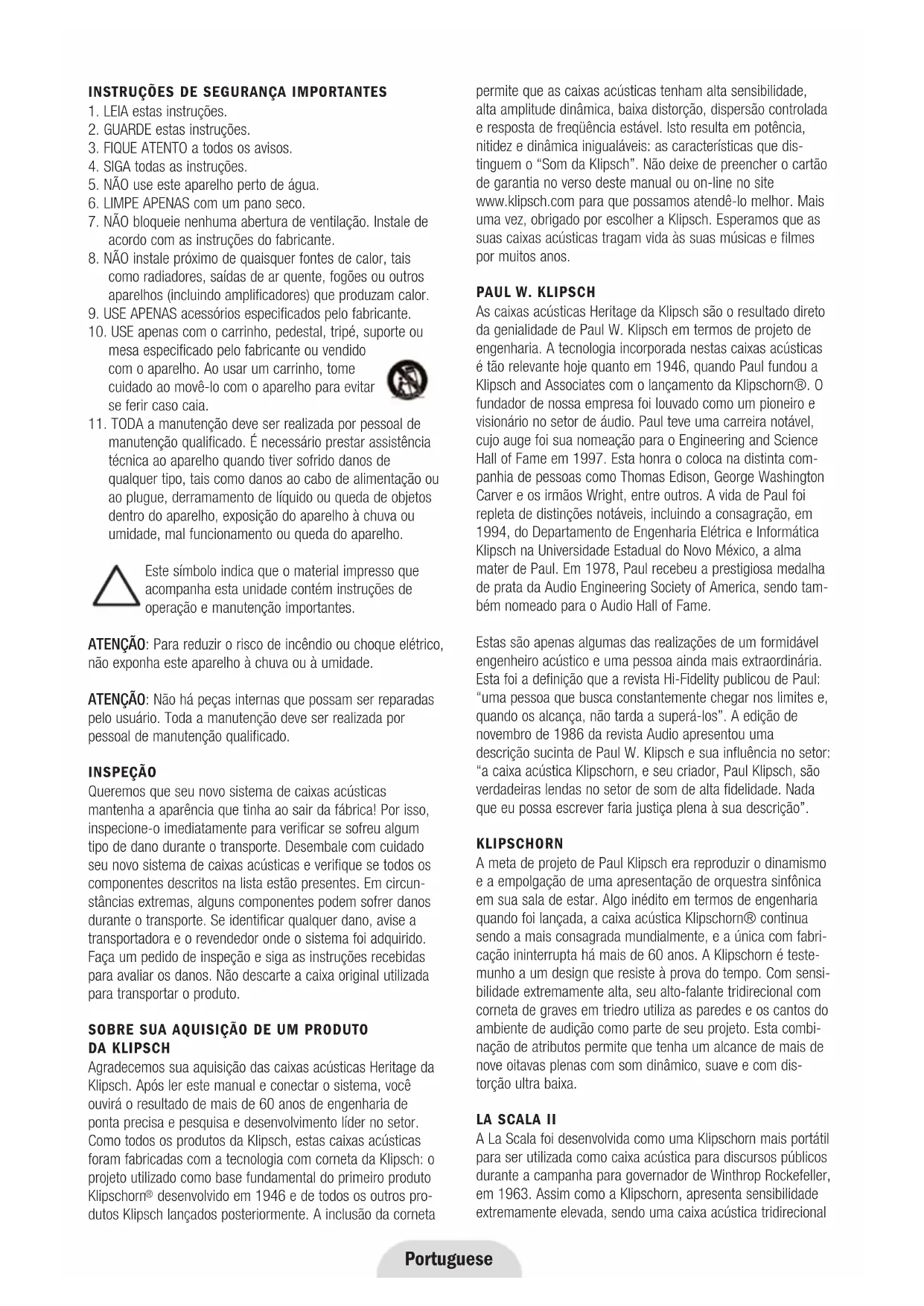

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTE a todos os avisos.
4. SIGA todas as instruções.
5. NAO use este aparelho perto de agua.
6. LIMPE APENAS com um pano seco.
7. NAO bloqueie nenhuma abertura de ventilacao. Instale de acordo com as instruções do fabricante.
8. NAO instale proximo de quaisquer fontes de calor, tais como radiadores, saidas de ar quente, fogoes ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. USE APENAS acessosios especialcados polo fabricante.
10. USE apenas como o carrinho, pedestal, tripe, suporte ou mesa especialico pulo fabricante ou vendido

com o aparelho. Ao usar um carrinho, tome cuidado ao moverlo com o aparelho para evitar se ferir caso caia.

1. TODA a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como danos ao cabo de alimentação ou aoplugue, demramamento de liquido ou queda de objetos dentro do aparelho, exposicao do aparelho à chuva ou umidade, mal funcaoamento ou queda do aparelho.

Este=simbolo indica que o material impresso que acompanha esta unidade contente instruções de operação e manutençao importantes.

ATENÇA: Para reduzir o risco de incêndio ouCHOque elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇAÑ: Não há peças internas que possam ser reparadas pelo usuario. Touta a manutençao deve ser realizada por pessoal de manutençao qualificado.

INSPECAO

Queremos que seu novoSYSTEMA de caixas acústicas mantenha a aparência queedinha ao sair da fabrica!Por isso, inspecione-o imeditamente para verificar se sareu algo tipo de dano durante o transporte. Desembale com cuidado seu novoSYSTEMA de caixas acústicas e verifique se todos os componentes descritos na lista estápresentes.Em circunstancias extremas,alguns componentes poder sofrer danos durante o transporte. Se identicular qualer dano,avise a transporteira e o revendedor onedeystemafoi adquirido. Faça um pedido de inspeçao e siga as instruções recebidas para avaliar os danos. Não descarte a caixa originalutilizada para transporte o produto.

SOBRE SUA AQUISICAO DE UM PRODUCTO DA KLIPSCH

Agradecemos sua aquisicao das caixas acusticas Heritage da Klipsch. Apos ler este manual e conectar oSYSTEMa, você ouvirá o resulto de mais de 60 anos de engenharia de ponta precisa e pesquisa e desenvolvimento换届 no setor. Como todos os produits da Klipsch, estas caixas acusticas foram fabricadas com a Tecnologia com corneta da Klipsch: o projeto utilizes como base fundamental do primeiro produit Klipschorn desenvolvido em 1946 e de todos os outros produits Klipsch lançados posteriormente. A inclusao da corneta

permite que as caixas acústicas tenham alta sensibilitidade, alta amplitude dinâmica, baixa distorção, dispersão controlada e responça de frequência estável. Isto resulta em potência, nitidez e dinâmica inigualáveis: as caracteristicas que disinguem o "Som da Klipsch". Não deixe de preencher o cartão de garantia no verso deste manual ou on-line no site www.klipsch.com para que possamos atendê-lo melhor. Mais uma vez, Obligado por escolher a Klipsch. Esperamos que as suas caixas acústicas tragem vida às suas_musicas e filmes por muitos anos.

PAUL W. KLIPSCH

As caixas acústicas Heritage da Klipsch são o resulto direto da genialidade de Paul W. Klipsch em termos de projet de engenharia. A Tecnologia incorpora nestas caixas acústicas é tao relevante hoje quando em 1946, quando Paul fundou a Klipsch and Associates com o lançamento da Klipschorn®. OFundador de)nossa Empresa foi louvado como um pioneiro e visionário no setor de audio. Paul teve uma carreira notavel, cujo auge foi sua nameação para o Engineering and Science Hall of Fame em 1997.Esta honra o coloca na Distinta companhia de pessoas como Thomas Edison, George Washington Carver e os irrãos Wright, entre outros. A vida de Paul foi repleta de distinguçõesnotaveis, incluindo a consagração, em 1994, do Departamento de Engenharia Elétrica e Informática Klipsch na Universidade Estadual do Novo México, a alma mater de Paul. Em 1978, Paul receiveu a prestigiosa medalha de prata da Audio Engineering Society of America,sendo tambem nomeado para o Audio Hall of Fame.

Estas são apenas algumas das realizações de um formíavel engenheiro acústico e uma pessoa以及其他 pessoas. Para alegar a forma de algo que é feito, é必需 que os indivíduos se与发展aram para a boa. Ouvevem a definir a natureação do meu assunto. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise serlembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quise ser lembrado. Eu estou ansucindo comigo quando me quisedecrirna justa plena à sua descrição".

KLIPSCHORN

A meta de projet de Paul Klipsch era reproduzir o dinamismo e a empolgação de uma apareçao de orquestra sinfônia em sua sala de estar. Algo inédito em termos de engenharia quando foi lançada, a caixa acústica Klipschorn® continua sentido a mais consagrada mundialmente, e a uma com fabricação ininterrupta há mais de 60 anos. A Klipschorn é testemunho a um design que resiste à prova do tempo. Com sensibilitadé extremamente alta, seu alto-falante tridirectional com cornea de graves em triedro utilizes as paredes e os cantos do ambiente de audão como parte de seu projet.Esta combinação de atributos permite que tenha um alcance de mais de nove oitavas plenas com som dinâmico, suave e com distortion ultra baixa.

LA SCALA II

A La Scala foi desenvolvida como una Klipschorn mais portátil para ser realizada como caixa acústica para discursos Públicos durante a campanha para Governador de Winthrop Rockefeller, em 1963. Assim como a Klipschorn, apareça sensibilitadé extremamente elevada, sentido uma caixa acústica tridirecional

com una corneta curta para graves que pode funciona sem que Haj a necessidade de cantos no ambiente de audico. Como resultado, a La Scala so deleixa a desejar um peu em relacao a Klipschorn por proportionar um limite menor em termos de graves altos.

CORNWALL III

A Cornwall foci Iancada em 1959 como una alternativa de alcance pleno à Heresy, como una caixa acústica de canal central em um arranjoo estereo de tres caixas acusticas. Produz a gama completa de resposta de graves da Klipschorn, com sensibilidade e reproducao proximas dos modelos com cornetas. Como a Heresy, a Cornwall tem um design tridirecional que usa drivers de compressao com coreta para sons de nivel medio e frequencias agudas e um woofer de radiação direta de 15 polegadas para as baixas frequencias.

HERESY III

Lançada em 1957, a Heresyouveou sua historiá como um caixa acústica compacta de canal central para a Klipschorn, em arranjos estéreo com très caixas acústicas. A Heresy tem um design compacto tridirectional que usa drivers de compressão com corneta para sons de nível medio e reprodução de agudos e um woofer de radiação direta de 12 polegadas para as baixas frequências.

DESEMBALAGEM E MONTAGEM

Heresy III e Cornwall III

Os modelos Heresy III e Cornwall III são caixas acústicas grandes e pesadas. Recomendamos que esse modelos sejam desembalados e instalados por das pessoas. Abra os painéis da caixa de papelão, vire a caixa de papelão de ponta-cabeça e puxe-a para cima, retirando-a da caixa acústica. Remova o material de embalagem interno e guarde-o para uso futuro.

Klipschorn e La Scala II

As caixas de baixa e alta frequencia da Klipschorn e da La Scala Il são despachadas em das embalagens separatadas. São caixas acusticas grandes e pesadas. Serais necessarias das pessoas para desembalagem e instalacao. As caixas de baixa e alta frequencia da Klipschorn e da La Scala Il tem o mesmo numero de série para que tenham o melhor desempinho acustico possivel. Ao montar ascaixas acusticas, osnumbers de série da parte superior e inferior devem coincir.

Klipschorn

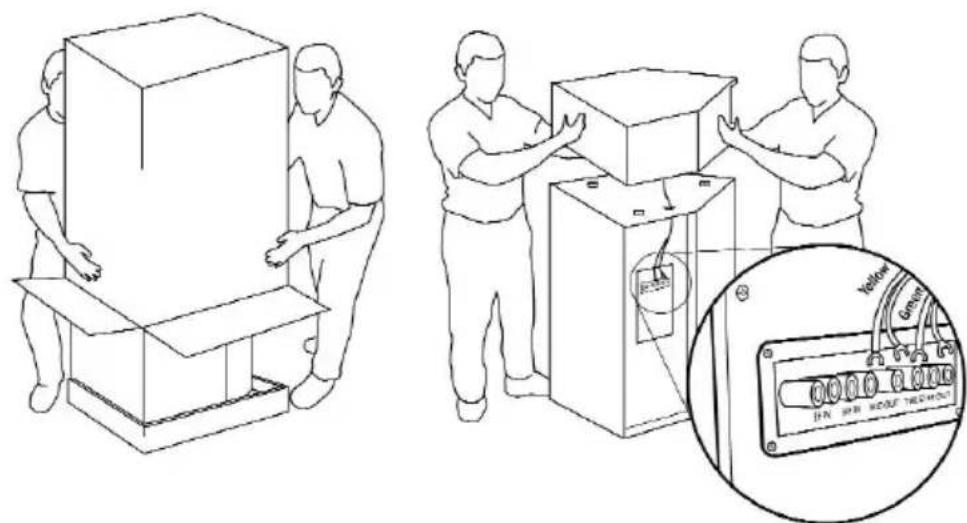

Abra os paineis da caixa de papelão maior da unidade de baixa frequência (marcados "Open This End" - Abrir esta extremidade), vire a caixa de papelão de ponta-cabeça, levante-a da caixa acústica e retire o material de embalagem interno. A parte superior da caixa, com osTRS espacáções de borracha, deve estar voltada para cima (ver a figura 1). Deslize a caixa de graves para o canto quando está posicionada para confirmar se cabe e observe se há alguma obstrução que interfere com um encaixe muito. Retire a caixa do canto para instalar a caixa de alta frequência. Para preparar-se para a conexão, posicao a caixa acústica proxima do canto (mas não encostada nele) e retire a grade de baixa frequência (duas porcas borboleta) no lado da caixa voltado ao pailen de entra-da e colque-a de lado até conclusir o processo de conexão.

Abra os paineis superiores da caixa de papelão menor da unidade de alta frequência (marcados "Open This End" - Abrir esta extremidade) e retire o material de embalagem. Retire a caixa de alta frequência da embalagem e colocque-a em cima da caixa de baixa frequência. Alinne as tres reentrancies situadas na superficie inferior da caixa de alta frequência com os tres batentes de borracha situados na parte superior da caixa de baixa frequência. Passe os terminais de conexão dos alto-falantes de alta e media frequência da caixa superior atraves do orifcio no pailin inferior da caixa. Conecte o par de cabos verdes marcados com o sinal (+) aos terminais de conexão marcados "Tweeter Out". Os terminais de conexão vermelho (+) e preto (-) devem ser connectados às luvas verde (+) e preta (-) nas extremidades dos cabos. Siga o mesmo procedimento para conectar o par de cabos amarelos ao par de terminais de conexão marcados "Mid Out". (Ver a figura 5).

La Scala II

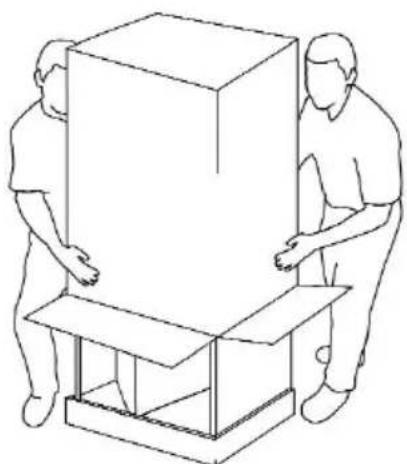

Abra os paineos da caixa de papelao maior da unidade de baixa frequencia (marcados "Open This End" - Abrir esta extremidade). Vire a caixa de papelao de ponta-cabeça, levante-a da caixa acustica e retire o material de embalagem interno. A parte superior da caixa, com os tres espacadores de borracha, delve estar voltada para cima (ver a figura 2).

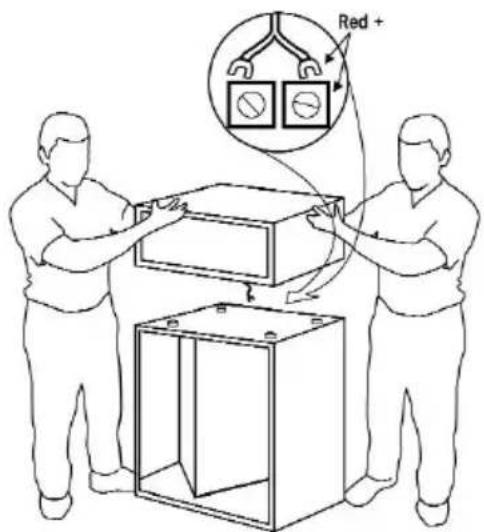

No caso da caixa de alta frequência La Scala II, abra os paineis superiores da caixa de papelão menor (marcados

2

"Open This End" - Abrir esta extremidade) e retire o material de embalagem. A parte inferior da caixa de alta frequência deve estar voltada para cima, com o cabo de conexão de baixa frequência connectado a ela. Solte este cabo, vire a caixa de papelão de ponta-cabeça e puxe-a para cima, retirando-a da caixa acústica. Com ajuda, levante a caixa de alta frequência do piso e coloque-a sobre a caixa de baixa frequência, passando o cabo de baixa frequência atraves do空間 entre as caixas, voltado para a direção traseira. Alinhe as reentrâncias situadas na superficie inferior da caixa de alta frequência com os batentes de borracha situados na parte superior da caixa de baixa frequência. Conecte o cabo de baixa frequência aos terminals de parafuso situados aftas da caixa de baixa frequência. Certifique-se de que a polaridade esteja correta connectando o cabo com o indicator vermelho ao terminal com a marca vermelha e o cabo com o indicator preto ao除外 terminal.

POSICIONAMENTO

As caixas acústicas Klipsch Heritage aparecido bom desempenho em diversas posições, mas para obter os melhores resultados possíveis, siga as recomendações geral descuritas a seguir:

• Todos os modelos: Coloque-as em uma mesma parede com uma distência de 1,8 a 4,6 m entre as caixas.
• La Scala, Cornwall, Heresy: posicione-as equidistantes da parede situada atras das unidades.
• Heresy: alta equidistante acima do piso, com os alto-falantes de alta frequência na alta do ouvido do ouvinte quando sentado, caso montada na parede ou armário.
• Todos os modelos: cologne as caixas acústicas em um ângulo, voltadas para o ouvinte, e ao lado ou àrente de qualquer obstruçãoAdjacente.
• La Scala, Cornwall, Heresy: quando colocadas proxies de um canto ou parede, produzirão maior intensidade de graves; quando distanciadas das paredes, o resulto sera inverso.
• Todos os modelos: posicaoar assimetricamente duas caixas acuesticas em relationa as paredes lateraisAdjacentes pode reduzir o desequilbrio de graves causados pelo ambiente.
• Faça algumas experiências baseando-se nas recomendações descritas acima a fim de identificar o melhor layout de acordo com sua preferência e para compensar as caractécticas acústicas do ambiente.

Klipschorn

As caixas acústicas Klipschorn geralmente tem melhor desempenho quando posicionadas nos cantos de uma parede longa de um ambiente retangular. Se o ambiente for mucho estreito e longo, com cantos a mais de 5,5m / 6,0m de distancia, a reprodução estéreo pode não ser optimizada. É preferivel instalá-las em um ambiente com proporcão de 1,00 de comprimento para 0,618 de largura. Além disso, as caixas acústicas Klipschorn parecem produzir melhor som em ambientes com teto com alta minima de 2,6 m. A Klipschorn deve ser instalada no canto, poi as paredes do ambiente complementam a corneta de baixa frequência da caixa acústica. Para obter o maior alcance de baixa frequência, a Klipschorn deve se encaixar bem no canto, sem interferência de rodapés ou outros abacamimentos, e as superficies das paredes devem se estender no minimo 64 cm além das grades laterais.

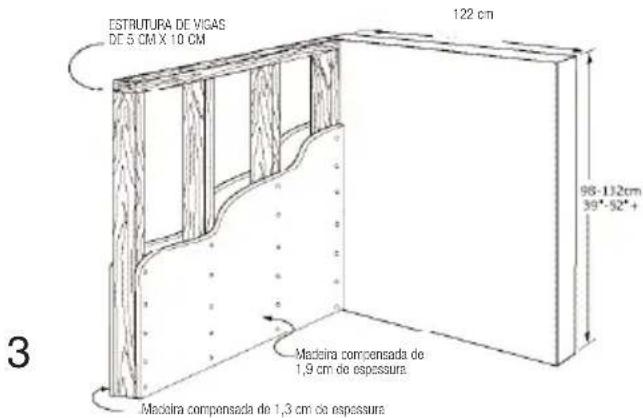

Cantos falsos

Se não existrem cantos apropiados no ambiente de audiação, cantos falsos podem ser construções para proporcionar desempenho de graves semelhante a um canto normal e permitir umCERTO nivel de ajuste de convergência, se necessário. Comece com uma estrutura de vigas de 5 cm x 10 cm (2" x 4"), como ilustrado na figura 3. A Klipsch recomenda using laminas padrão de madeira compensada de 1,9 cm de espessura e 1,2 m de comprimento coladas e pregadas com firmeza na estrutura. A parte traseira pode ser revestida com um material menos espesso, como Masonite de 0,5 cm ou Madeira compensada de 1,3 cm. Pinte a superficie para combinar com a cor das paredes, ou de acabamento com laminado ou除外 material. (Ver a figura 3). No caso de espacios muito amplos, um canto falso pode ser uso para uma das Klipschorns para reduzir a distança entre as caixas acústicas. Outra soluçao quando as caixas acústicas Klipschorn está muito distantes em umsystema exclusivo de audio, é adicionar uma caixa acústica central, como a La Scala, para Criar um arranjo estéreo com tres caixas acústicas. Para obter mais informações sobre a conexão, entre em conta com o suporte técnico da Klipsch peso telephone [phone] ou com o distribuidor local da Klipsch para obter ajuda.

La Scala II

A La Scala Il conta com una corneta de graves frontal autonoma para permitir que a unidade sera posicionada fora de um canto, se necessario. Porém, uma vez que este Modelo tem menos amplitude de graves que a Klipschorn, reforçar a reprodução acústica positionando-a em um canto pode ser a

solução ideal. A La Scala también Oferece flexibilitadete total em relaçao à quantidade de ajuste de convergência possivel para obter a reproducao estéreo desejada. Temém é possivel fazer a reproducao de graves com um subwoofer Klipsch de alto desempenso.

Cornwall III

A Cornwall III oferece a flexibilidade de posiconamento e ajuste de convergencia da La Scala com amplitude de baixa frequencia semelhante à Klipschorn, com menos potencia. Assim como na La Scala e na Heresy, posiciona-la em um canto permite a producao do maior volume de graves possivel. O oposto ocorre quando posiconada fora do canto ou longe das paredes traseiras. Sabemos que a acustica dos ambientes e as preferencias pessoas variam, portanto recomendamos que experimente varias posições para ajustar melhor o desempinho da caixa acustica. A unidade é fornecida com suportes de borracha auto-adesivos para fixacao na parte inferior da unidade de elevacao para uso em pisosuros.

Heresy III

Entre todos os modelos Heritage, a Heresy III oferece o maior nivel de flexibilidade em termos de posicionamento devido ao seu tamanho relativamente compacto. Produz a mesma faixa de frequencia的基础 que a La Scala, mas com niveis de potencia menores. Para obter o mais alto grau de reforço nos graves, deve ser posicionada no chao, encostada no canto. A unidade de elevacao ajuda a compensar a baixa alta da Heresy. Essa unidade de elevacao pode ser removida para que a unidade sera instalada em uma prateleira ou armario. A unidade é fornecida com suportes de borracha auto-adesivos para fixacao na parte inferior da caixa para fazer que risque prateleiras ou superficies duras.

CONEXAO DA CAIXA ACUSTICA

Cuidado: Desligue o amplificador antes de fazer qualquer tipo de conexão! (Ver a figura 4).

• As caixas acústicas são equipadas com terminais de conexão positivos (vermelhos) e negativos (pretos), situados atrás ou nas laterais das caixas. Eles correspondem ao terminalis positivo e negativo no canal apropiado (esquerdo, direito, etc.) do amplífador e aceitam cabos expostos, bornes de conexão ou plugues tipo banana (ver a figura 4).

• Todas as caixas acústicas em meuistoistema devem ser
  conectadas em fase, com o terminal positivo da caixa
  acústica conctado ao terminal positivo do amplificador.
  Repita este procedimento ao conectar os terminals
  negativos da caixa acústica e do amplificador. Na maior
  dos cabos de caixas acústicas, o isolamento de um dos

condutores é claramente marcado paraaabdar o usuario a fazer aconexao de modo correto.

• Nominimum,useum cabode cobredebitola16(AWG)comdois conduyores.Para maiores distancias,use um cabodebitola mais elevada.Os terminais de conexao na caixaacustica aceltam fios expostos,bornes de conexao ouplugues tipo banana.
• Cuidado: Independente do tipo de conexão, certificque-se de que nãohawkantonocei terminaispositivoe negativona caixa acustica e no amplificador,pois isso pode causardanos ao equipamento! (Ver a figura 4).

Klipschorn: As conexões de entrada encontrar-se no poinel de entrada na lateral da caixa de baixa frequência. Dois dos quatre pares de connectores são realizados para conectar os cabos da caixa acústica vindos do amplífador. Estão marcados "HF IN" + e - / "LF IN" + e-. Os terminais de conexão vermelho (+) e preto (-) está connectados com jumpers. Deixe os jumpers no lugar para uma conexão convencional de um sé cabo e use qualquer um dos pares de terminals de conexão. Retire os jumpers para uma conexão optional com dois cabos. (Ver a figura 5). Depois de conclusir todas as conexões, recolque a grade lateral removida anteriormente. O cabo da caixa acústica deve passar atraves do entalhe no canto inferior traseiro da grade à medida que a caixa acústica for colocada no canto. Se o cabo da caixa acústica vier do lado oposto ao poinel de entrada, passo-a atraves do entalhe daquela grade, depois em fronte do poinel traseiro, até chegar ao poinel de entrada.

Não conecte o amplificador diretamente nos terminals do alto-falante de frequência média ou do tweeter nem aos terminals marcados "Mid Out" ou "HF Out", porque isto pode danIFICAR a caixa acústica.

La Scala II: Os dois pares de connectores localizados na parte traseira da caixa acústica são realizados para conectar os cabos da caixa acústica vindos do amplíficator. Esses terminais de conexão está marcados "HF IN" + e -/ "LF IN" + e -." Os terminais de conexão vermelho (+) e preto (-) são connectados com jumpers. Deixe os jumpers no lugar para uma conexão convencional de um so cabo e use qualquer um dos pares de terminais de conexão. Retire os jumpers para fazer uma conexão com dois cabos. (Ver a figura 5).

Cornwall III e Heresy III: Osdoes pares de conectores localizados na parte traseira da caixa acustica sao Utilizados para conectar os cabos da caixa acustica vindos do amplificador. Esses terminais de connexao estao marcados "HF+ " , "HF-," ^ + " e LF-,e tem terminais vermelhos (+) e pretos (-) connectados comCNTAs metalicas.Deixe asCNTAs no lugar para una connexao convencional de um so cabo e use qualquer um dos pares de terminais de connexao.Retire asCNTAs para fazer um connexao comdois cabos (ver a figura 4).

GARANTIA FORA DOS ESTADOS UNIDOS E DO CANADA

A garantia deste produit, caso soit vendido a um consumidor fora dos Estados Unidos ou do Canada, deve estar em conformidade com as leis aplicacoes e sera de responsabilitadede exclusiva do distribuitor que o forneceu. Para obter qualquer service cobertoPGA garantia,entre em contato com o revendedor do qual adquiriu este produits, ou com o distribuitor que o forneceu.
