Tipo de produto	Alto-falante surround (caixa surround)
Marca	Klipsch
Modelo	Reference Premiere RP-502S II
Tecnologia de corneta	Tractrix® (som Klipsch lendário)
Impedância	8 ohms
Dimensões (A x L x P)	368 x 191 x 273 mm (aproximado)
Peso	5,9 kg (aproximado)
Tipo de instalação	Na parede ou em prateleira
Montagem na parede	Sim, com insertos roscados 3/8-16 e furos em forma de pera
Conexão	Terminais de parafuso (vermelho +, preto -)
Seção de cabo recomendada	16 AWG (1,3 mm) mínimo
Posicionamento recomendado	Aproximadamente 60 cm acima da posição de audição, a 1,5-2,1 m do chão
Distância das paredes	Pelo menos 61 cm das paredes
Manutenção	Eliminar o pó ocasionalmente; sem produtos abrasivos ou solventes
Limpeza das grades	Com a escova de um aspirador
Registro do produto	Online em www.klipsch.com/register
Garantia	Guarde seu recibo para qualquer reclamação
Segurança auditiva	Volume excessivo prolongado pode causar danos irreversíveis

Perguntas frequentes - Reference Premiere RP-502S II KLIPSCH

Qual é a impedância do Klipsch RP-502S II?

A impedância é de 8 ohms, o que o torna compatível com a maioria dos amplificadores e receptores de Home Cinema.

Como posicionar a caixa surround RP-502S II para um som ideal?

Coloque a caixa a aproximadamente 60 cm acima da sua orelha, ou seja, 1,50 a 2,10 m do chão, na parede adjacente à sua posição de audição. Você também pode instalá-la na parede traseira.

Posso bi-cablar ou bi-amplificar o RP-502S II?

Não, este modelo possui apenas um par de terminais. As barras de ligação não foram projetadas para serem removidas (ao contrário de alguns modelos da linha).

Que tipo de cabo usar para a conexão?

Use um cabo de caixa de som com pelo menos 1,3 mm de diâmetro (16 AWG). Conecte o terminal vermelho (+) à saída positiva do amplificador e o preto (-) à negativa.

Como montar a caixa RP-502S II na parede?

Use os furos em forma de pera ou os insertos roscados 3/8-16 na parte traseira. Aparafuse em um poste de parede ou use buchas adequadas. Os parafusos devem ser do tipo cabeça abaulada nº 10, com 6 a 7,5 cm de comprimento, deixando 6 mm aparentes.

Posso instalar o RP-502S II no teto?

Não, o furo em forma de pera não foi projetado para instalação no teto. Use-o apenas para montagem na parede.

Como fazer a manutenção das minhas caixas Klipsch RP-502S II?

Elimine o pó delas ocasionalmente. Nunca use produtos abrasivos ou à base de solvente. Para as grades, passe a escova do aspirador delicadamente.

Qual potência de amplificador é recomendada?

As caixas Klipsch são muito eficientes. Uma potência de 50 a 150 watts RMS por canal é suficiente para uso doméstico. Evite sobrecarregar o amplificador para não danificar os alto-falantes.

O RP-502S II é compatível com Dolby Atmos?

Não, este modelo é uma caixa surround padrão. Para o Dolby Atmos, a Klipsch oferece os modelos RP-8060FA ou o módulo RP-500SA para adicionar às suas caixas.

Como registrar meu produto Klipsch para a garantia?

Acesse www.klipsch.com/register e siga as instruções. Guarde seu recibo de compra para qualquer reclamação futura.

MANUAL DE UTILIZADOR Reference Premiere RP-502S II KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference.

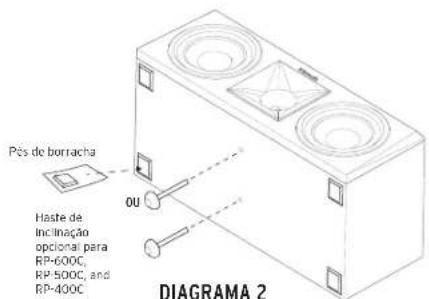

Algumas caixas acústicas Klipschl ^o têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (-) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 l e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

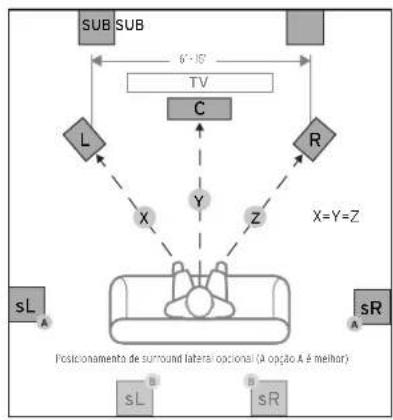

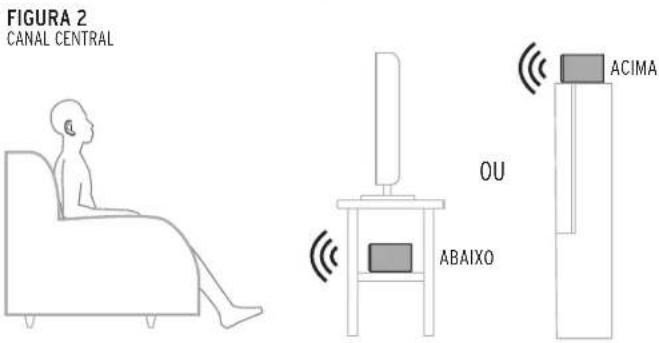

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
    note right of H "Positionamento de surround lateral ocional (A opção A é melhor)"
    note right of H "X=Y=Z"
    note right of H "6'-18"

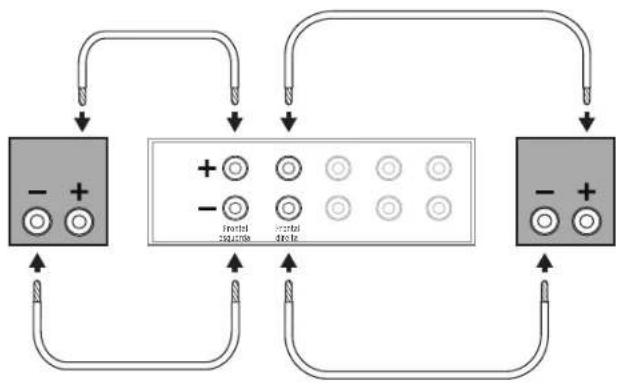

FIGURA 3 CONEXÕES PADRÃO

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

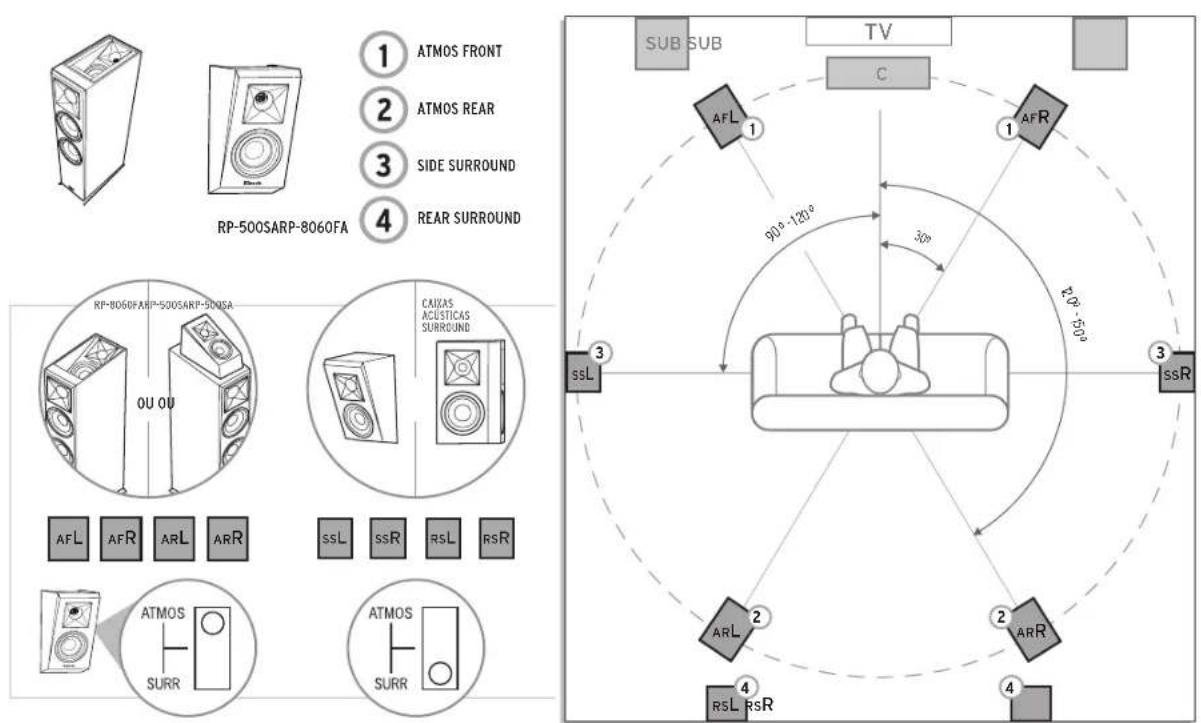

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

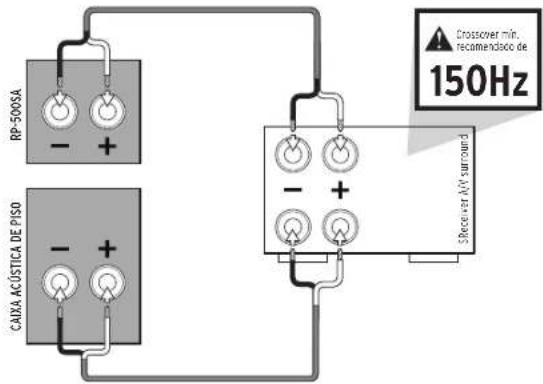

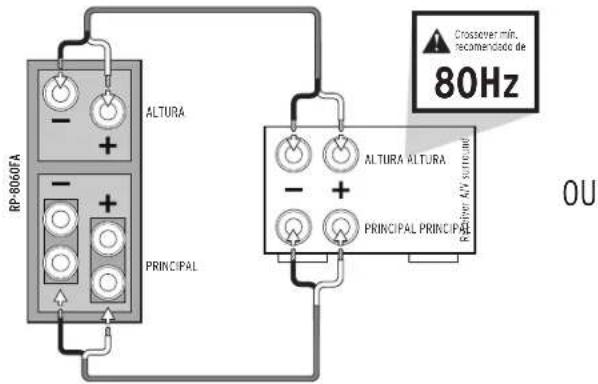

CONEXÕES

A RP-500SA pode ser adicionada a qualquer configuração de caixa acústica passiva.

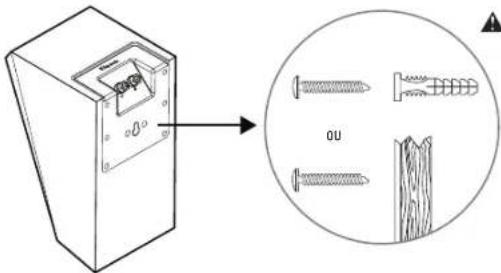

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO

Não use o grifício em forma de fechadura para instalação no teto!

Paralusos de cabraca chala para madera no 10 de 63 a 76 mm de compriment Montar na viga de parece ou usa buches - deixar 64 mm expostos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

REFERENCE
