Reference Premiere RP-502S II - Lautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Surround-Lautsprecher
Marke	Klipsch
Modell	Reference Premiere RP-502S II
Horn-Technologie	Tractrix® (legendärer Klipsch-Sound)
Impedanz	8 Ohm
Abmessungen (H x B x T)	368 x 191 x 273 mm (ca.)
Gewicht	5,9 kg (ca.)
Installationsart	Wand- oder Regalaufstellung
Wandmontage	Ja, mit 3/8-16 Gewindeeinsätzen und birnenförmigen Löchern
Anschluss	Schraubklemmen (rot +, schwarz -)
Empfohlener Kabelquerschnitt	mindestens 16 AWG (1,3 mm)
Empfohlene Platzierung	Etwa 60 cm über der Hörposition, 1,5-2,1 m über dem Boden
Abstand zu Wänden	Mindestens 61 cm von Wänden
Pflege	Gelegentlich entstauben; keine scheuernden oder lösungsmittelhaltigen Reiniger
Reinigung der Gitter	Mit der Bürste eines Staubsaugers
Produktregistrierung	Online unter www.klipsch.com/register
Garantie	Bewahren Sie Ihren Kaufbeleg für etwaige Ansprüche auf
Gehörschutz	Langanhaltende übermäßige Lautstärke kann zu irreversiblen Hörschäden führen

Häufig gestellte Fragen - Reference Premiere RP-502S II KLIPSCH

Welche Impedanz hat der Klipsch RP-502S II?

Die Impedanz beträgt 8 Ohm, was ihn mit den meisten Heimkino-Verstärkern und Receivern kompatibel macht.

Wie positioniert man den Surround-Lautsprecher RP-502S II für optimalen Klang?

Platzieren Sie den Lautsprecher etwa 60 cm über Ihrem Ohr, also 1,50 bis 2,10 m über dem Boden, an der Wand neben Ihrer Hörposition. Sie können ihn auch an der Rückwand installieren.

Kann ich den RP-502S II bi-wiren oder bi-ampen?

Nein, dieses Modell hat nur ein Paar Klemmen. Die Brücken sind nicht zum Entfernen vorgesehen (im Gegensatz zu einigen Modellen der Serie).

Welches Kabel sollte für den Anschluss verwendet werden?

Verwenden Sie ein Lautsprecherkabel mit mindestens 1,3 mm Durchmesser (16 AWG). Verbinden Sie die rote Klemme (+) mit dem positiven Ausgang des Verstärkers und die schwarze (-) mit dem negativen.

Wie montiere ich den RP-502S II an der Wand?

Verwenden Sie die birnenförmigen Löcher oder die 3/8-16 Gewindeeinsätze auf der Rückseite. Schrauben Sie in einen Wandpfosten oder verwenden Sie geeignete Dübel. Die Schrauben sollten Nr. 10 Linsenkopfschrauben sein, 6 bis 7,5 cm lang, mit 6 mm sichtbarem Gewinde.

Kann ich den RP-502S II an der Decke installieren?

Nein, das birnenförmige Loch ist nicht für die Deckenmontage ausgelegt. Verwenden Sie es nur für die Wandmontage.

Wie pflege ich meine Klipsch RP-502S II Lautsprecher?

Entstauben Sie sie gelegentlich. Verwenden Sie niemals scheuernde oder lösungsmittelhaltige Reiniger. Für die Gitter verwenden Sie vorsichtig die Bürste Ihres Staubsaugers.

Welche Verstärkerleistung wird empfohlen?

Klipsch-Lautsprecher sind sehr effizient. Eine Leistung von 50 bis 150 Watt RMS pro Kanal ist für den Heimgebrauch ausreichend. Vermeiden Sie eine Überlastung des Verstärkers, um die Lautsprecher nicht zu beschädigen.

Ist der RP-502S II mit Dolby Atmos kompatibel?

Nein, dieses Modell ist ein Standard-Surround-Lautsprecher. Für Dolby Atmos bietet Klipsch die Modelle RP-8060FA oder das Modul RP-500SA zur Ergänzung Ihrer Lautsprecher an.

Wie registriere ich mein Klipsch-Produkt für die Garantie?

Besuchen Sie www.klipsch.com/register und folgen Sie den Anweisungen. Bewahren Sie Ihren Kaufbeleg für etwaige spätere Ansprüche auf.

BEDIENUNGSANLEITUNG Reference Premiere RP-502S II KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference.

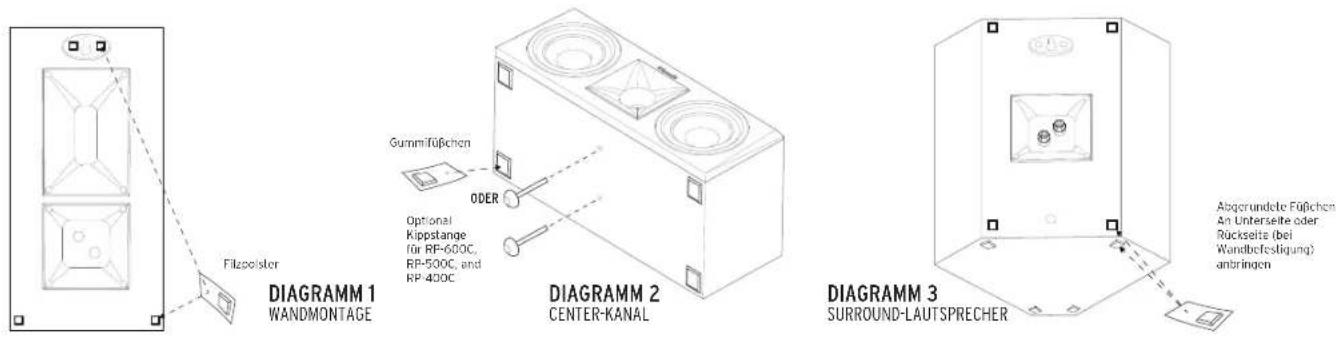

Manche Klipsch ^® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2, 3, und 4.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

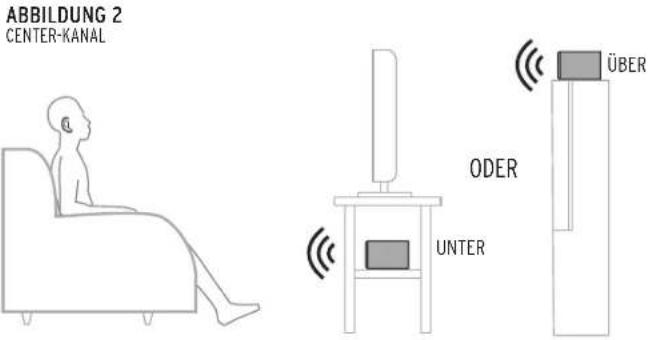

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

ANSCHLÜSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Die Reference Premiere-Modelle RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F und RP-160M verfügen über doppelte Anschlussterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen entfernt werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

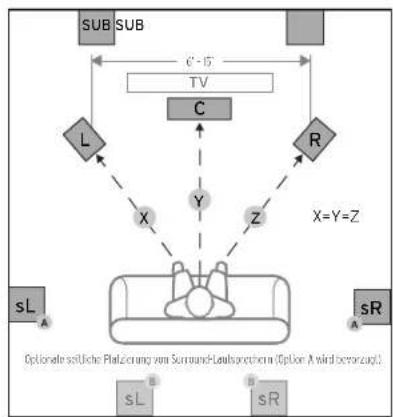

ABBILDUNG 1 LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH


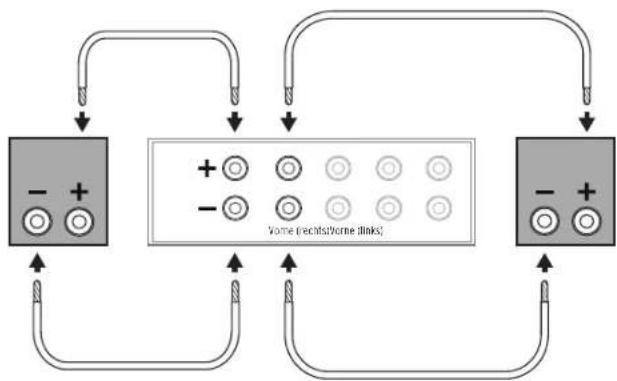

ABBILDUNG 3 STANDARDANSCHLÜSSE


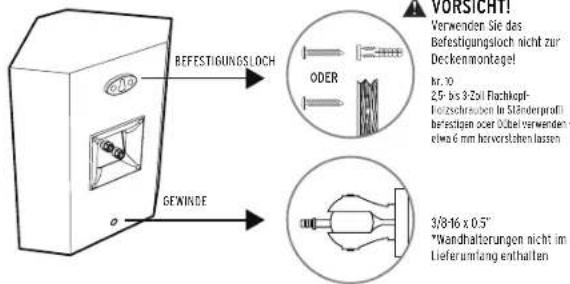

ABBILDUNG 4 WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

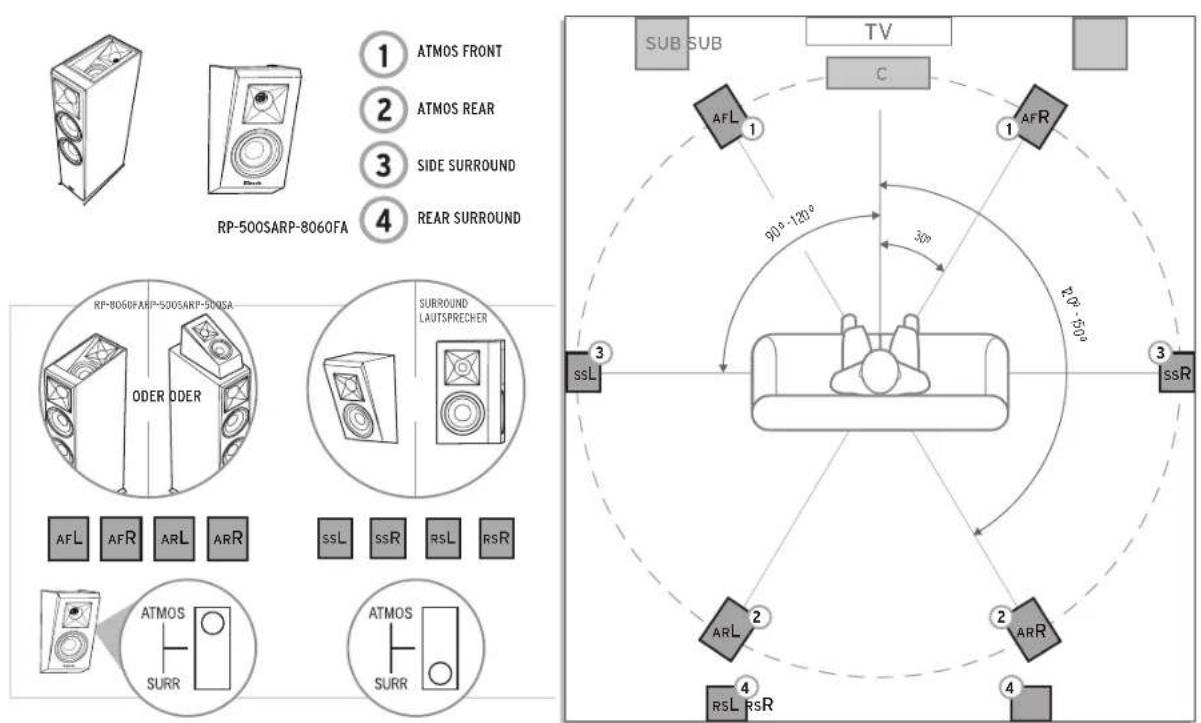

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

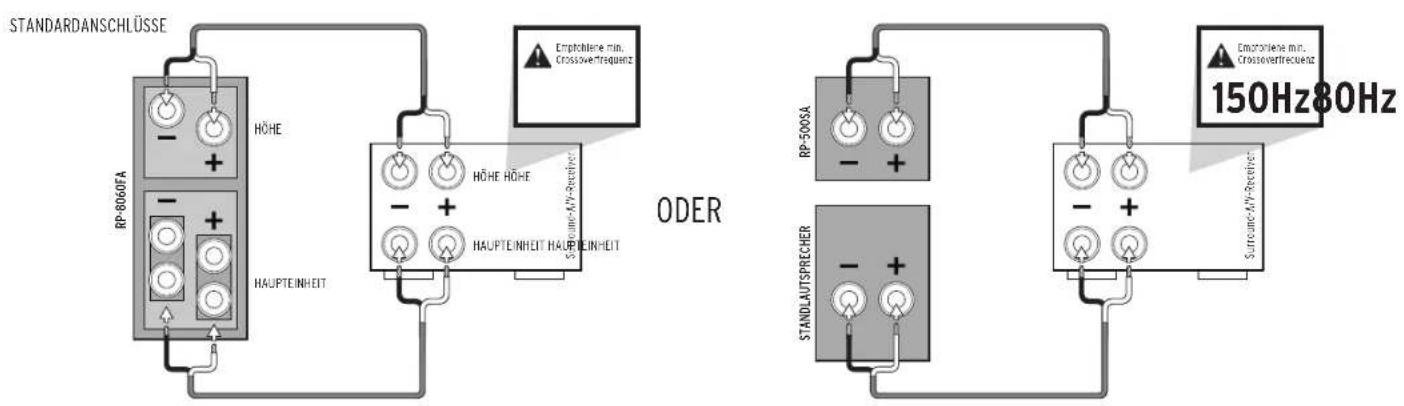

Der RP-500SA kann jeder Gruppe passiver Lautsprecher hinzugefügt werden.

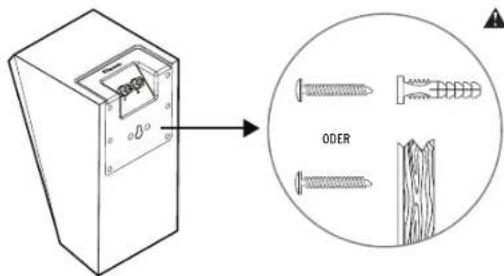

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERNELEVATION-LAUTSPRECHER

Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

kr. 10 25- bis 3-Zoll Flachkapf- Holzschreuben in Ständerprofil berestigen oder Obel verwenden - elwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
